KYN61型高压开关柜PPT课件
合集下载
高压开关柜培训ppt课件
31
⑧ 断路器合闸次数指示（显示断路器合闸的次数） ⑨ 二次插件（断路器本体状态与继电器仪表室的连接枢纽， 若不插上，则断路器分合闸状态无法反映到继电器仪表室 操控面板及集控DCS上，无法使用继电器仪表室操控面板 及集控DCS对断路器进行分合闸操作） ⑩ 三相灭弧柱及上、下口动触头（接通和断开一次回路的 主要部分）
1、只有当手车处于断开位置／试验位置时才能插拔二次插头。
2、手车离开断开位置／试验位置后，在向工作位置推进的过 程中和到达工作位置以后，不能拨开二次插头。
30
① 手车底盘（支持断路器本体，使断路器在试验/工作位置移动，
④ 断路器本体操作面板：本体分合闸状态指示（本体分合闸状态 的机械指示，判断断路器分合状态的最准确标识） ⑤ 手动分合闸按钮（只要断路器已储能，就可以通过此按钮进行 分合闸操作） ⑥ 本体储能状态指示（已储能、未储能的机械指示） ⑦ 手动储能器（当自动储能回路无法动作时，可将手动储能杆插 入，进行手动储能）
绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
主母线和分支母线
高压电抗器[如串联型:CKSC 和起动电机型:QKSG]
负荷开关[如:FN26-12(L)、FN16-12(Z)]
高压单相并联电容器[如:BFF12-30-1] 等等
10
柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备 进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备: 1.继电器 2.电度表 3.电流表 4.电压表 7.频率表 8.熔断器 9.空气开关 10.转换开关 11.信号灯 12.电阻
32
保护跳闸压板：退出后，当负荷设备 出现故障时，综保装置只会发出报警
信号，但不会使断路器跳闸。停送电
⑧ 断路器合闸次数指示（显示断路器合闸的次数） ⑨ 二次插件（断路器本体状态与继电器仪表室的连接枢纽， 若不插上，则断路器分合闸状态无法反映到继电器仪表室 操控面板及集控DCS上，无法使用继电器仪表室操控面板 及集控DCS对断路器进行分合闸操作） ⑩ 三相灭弧柱及上、下口动触头（接通和断开一次回路的 主要部分）
1、只有当手车处于断开位置／试验位置时才能插拔二次插头。
2、手车离开断开位置／试验位置后，在向工作位置推进的过 程中和到达工作位置以后，不能拨开二次插头。
30
① 手车底盘（支持断路器本体，使断路器在试验/工作位置移动，
④ 断路器本体操作面板：本体分合闸状态指示（本体分合闸状态 的机械指示，判断断路器分合状态的最准确标识） ⑤ 手动分合闸按钮（只要断路器已储能，就可以通过此按钮进行 分合闸操作） ⑥ 本体储能状态指示（已储能、未储能的机械指示） ⑦ 手动储能器（当自动储能回路无法动作时，可将手动储能杆插 入，进行手动储能）
绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
主母线和分支母线
高压电抗器[如串联型:CKSC 和起动电机型:QKSG]
负荷开关[如:FN26-12(L)、FN16-12(Z)]
高压单相并联电容器[如:BFF12-30-1] 等等
10
柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备 进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备: 1.继电器 2.电度表 3.电流表 4.电压表 7.频率表 8.熔断器 9.空气开关 10.转换开关 11.信号灯 12.电阻
32
保护跳闸压板：退出后，当负荷设备 出现故障时，综保装置只会发出报警
信号，但不会使断路器跳闸。停送电
KYN61型高压开关柜
使用条件
• 1.海拔高度：不超过2000米； 2.环境温度：上限为+40℃，下限为-15℃； 3.相对湿度：日平均值不大于95%；月平均 值不大于90%； 4.地震烈度：不超过8度； 5.没有火灾爆炸危险，没有剧烈震动及化学 腐蚀等严惩污秽的场所。
Байду номын сангаас
产品特点
• 1.采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形 状，柜体结构紧凑，缩小占地面积； 2.开关柜柜体选用优质冷轧钢板经数控钣金加工成形后， 通过高强度螺栓螺母和铆螺母连接而成，构件表面采用 喷塑或镀锌工艺； 3.可配用国产ZN85-40.5(3AV3)真空断路器和法国施耐 德 SF1、SF6型及阿尔斯通FP系列六氟化硫断路器， 以满足不同用户的需求； 4.开关柜各功能小室均采用金属隔板封隔，并设有独立 的压力释放通道； 5.断路器、接地开关等操作均可在开关柜门关闭情况下 进行，即可实现关门操作; 6.开关柜的结构适应性强，主结线方案可以达到198种 以上，能满足不同用户的需要； 7.手车、断路器，接地开关和后柜门之间设有防止误操 作的机械锁装置，“五防”功能齐全，安全可靠。
符合标准
• KYN61-40.5型高压开关柜符合： • GB3906《3~35KV交流金属封闭开关设备》 • GB/TII022高压开关设备和控制设备标的共用技 术要》 • DL/404交流高压开关柜订货技术条件》 • IEC60298《额定电压1kV以上52kV及以下交流金 属封闭开关设备和控制设备》等标准。
KYN61-40.5型高压开关柜
产品概述
• KYN61-40.5型铠装移开式交流金属封闭开关设 备(以下简称KYN61-40.5型高压开关柜)其主要 特点是柜内配用ZN85-40.5型新型全绝缘真空断 路器及弹簧操动机构，柜体采用镀锌钢板组装而 成，提高了手车与柜体的配合精度，手车推进拉 出十分轻便，互换性强。 • KYN61-40.5型高压开关柜用于35kV三相交流 50Hz JN电力系统中，作为发电厂、变电气及工 矿企业的配电室接受与分配电能之用，具有控制、 保护和监测功能。
高压开关柜培训资料PPT(共 40张)
开关蓄能马达
绝缘良好、接线牢固、转动灵活
高压开关柜 检查
1断路器检查 1、支持绝缘子无破损，无放电痕迹，开关内无灰尘 2、断路器与机构的联动正常，无卡阻现象。分、合闸动
作准确、指示正确 3、手车在工作/试验位置进出操作轻巧平衡无卡滞，触头
接触紧密(触指弹簧无变身），触头插入深度符合要求（ 15-17MM)，位置切换及开关分合辅助开关切换正确，开 关本体位置指示正确 4、储能弹簧储能指示正确，弹簧储能到位，储能弹簧位 置微动开关动作可靠
指示正确断路器现场、后台操作正确母线冲电无放电现
象。
九、高压开关柜检修及试验项目
1、真空断路器实验
1）测量绝缘电阻
用2500V摇表分别测量 A--B、C及地 B--A、C及地 C-A、B及地1分钟时绝缘电阻值并记录。
2）交流耐压试验 手动合上断路器，将交流耐压设备与A相相连，B、C相
短封并接地，缓慢升压至试验值，同时注意观察现象，持续 1分钟。无击穿闪络现象为耐压合格。B、C相试验与A相相 同。
巡回检查
1外部 声音；无放电声或其它异常声音无异味 气味密封情况；密封良好 开关位置指示；指示正确在额定范围内 电流；指示正确在额定范围内
巡回检查
2、内部
各部温度
不大于90℃
设备是否变色
未变色
负荷处出线小室内接线状况 接触良好、未过热
电缆接线状况
接线紧固、未过热
5、断路器主触头的行程、超程、三相同期和导电回路 接触电阻值应符合产品技术要求；
6、所有二次回路接线应准确，二次回路的插件接触可靠，
标志齐全清晰，绝缘符合安全运行要求 7、柜内母线表面应光洁平整，不应有变形和扭曲现象； 8、开关柜内一、二次设备的电气试验、操作及联动试验
KYN61-40.5开关柜
华能伊敏煤电集团二期35/…10k…V变.电站
潞安集团110/10kV漳西变电站 平煤集团35/10kV变电站 © XJGC 5/13/2020 V永1.9 煤集团110/10kV西风井变电站
展望未来，许继将以一流的电力装备制 造商和电力装备系统集成商为目标，为中国 的绿色能源建设做出自身的贡献。
© XJGC 5/13/2020 V1.9
10 额定工频耐受电压（1min) 11 合闸时间 12 分闸时间 13 机械寿命 14 额定电流开断次数 15 储能电动机功率 16 储能电动机额定电压 17 储能时间 18 合闸电磁铁额定电压 19 分闸电磁铁额定电压 20 辅助开关额定电流 21 过流脱扣器额定电流
手车可在柜门关闭的情况下操作， 通过观察窗可查看手车在柜内所处 位置，同时也可以观察到手车上的 状态标志。
© XJGC 5/13/2020 V1.9
母线室
主母线从一个开关柜引至另一 个开关柜通过分支小母线和静 触头盒固定，在穿越邻柜侧板 时用母线套管固定。全部母线 采用热缩绝缘套管塑封。
© XJGC 5/13/2020 V1.9
开关柜防护等级高，其外壳防护等级达到 IP4X，各隔室的防护等级为IP2X
© XJGC 5/13/2020 V1.9
手车
手车类型：手车根据用途可分为断路器 手车、电压互感器手车、计量手车、隔 离手车、站用变手车等，相同用途的手 车具有互换性。
开关柜可配用ZN85、VD4、VEP型真空 断路器及VEM型永磁机构真空断路器.
电缆室
充裕的电缆室不但可以连接 多根电缆，而且可安装电流互 感器、电压互感器、接地开关、 避雷器等。
手车移开后，安装检修人员 可从正面进入柜内
© XJGC 5/13/2020 V1.9
潞安集团110/10kV漳西变电站 平煤集团35/10kV变电站 © XJGC 5/13/2020 V永1.9 煤集团110/10kV西风井变电站
展望未来，许继将以一流的电力装备制 造商和电力装备系统集成商为目标，为中国 的绿色能源建设做出自身的贡献。
© XJGC 5/13/2020 V1.9
10 额定工频耐受电压（1min) 11 合闸时间 12 分闸时间 13 机械寿命 14 额定电流开断次数 15 储能电动机功率 16 储能电动机额定电压 17 储能时间 18 合闸电磁铁额定电压 19 分闸电磁铁额定电压 20 辅助开关额定电流 21 过流脱扣器额定电流
手车可在柜门关闭的情况下操作， 通过观察窗可查看手车在柜内所处 位置，同时也可以观察到手车上的 状态标志。
© XJGC 5/13/2020 V1.9
母线室
主母线从一个开关柜引至另一 个开关柜通过分支小母线和静 触头盒固定，在穿越邻柜侧板 时用母线套管固定。全部母线 采用热缩绝缘套管塑封。
© XJGC 5/13/2020 V1.9
开关柜防护等级高，其外壳防护等级达到 IP4X，各隔室的防护等级为IP2X
© XJGC 5/13/2020 V1.9
手车
手车类型：手车根据用途可分为断路器 手车、电压互感器手车、计量手车、隔 离手车、站用变手车等，相同用途的手 车具有互换性。
开关柜可配用ZN85、VD4、VEP型真空 断路器及VEM型永磁机构真空断路器.
电缆室
充裕的电缆室不但可以连接 多根电缆，而且可安装电流互 感器、电压互感器、接地开关、 避雷器等。
手车移开后，安装检修人员 可从正面进入柜内
© XJGC 5/13/2020 V1.9
高压开关柜结构及工作原理相关知识讲解
柜内有三个位置：断开/试验位置；工作位 置；中间位置（试验位置到工作位置之间 的任意位置）。
高压开关柜结构及工作原理
❖ 进车操作：手车由柜外推进柜内时，应使用专用 的转运车。进车时柜门开启应大于90°。将装有 断路器的转运车推至柜前，使转运车定位杆对准 开关柜上的定位孔，推动转运车靠近柜体，使转 运车上锁钩勾在柜体上，调节转运车托盘下的调 节螺母，使转运车的轨道与柜体轨道相连接。进 车前确认断路器已分闸。进柜时需先用人力将手 车推到试验位置。 配通用型底盘车时，离开断开/试验位置前，此时 右手可将进出车摇把插入操作孔顺时针旋转，当 断路器走完规定行程后，摇把转不动时，完成进 车操作。
高压开关柜结构及工作原理
高压开关柜结构及工作原理
手车室：
高压开关柜结构及工作原理
❖ 隔室两侧安装了轨道，供手车在柜内移动时 的导向和定位。静触头盒的隔板（活门）安 装在手车室后侧。手车从断开位置/试验位置 向工作位置移动的过程中，遮挡上、下静触 头盒的活门自动打开；手车反方向移动时， 活门自动关闭，直至手车退至断开位置/试验 位置而完全遮挡住静触头盒，形成隔室间有 效的隔离。断路器室的门上有观察窗，通过 观察窗可以观察隔室内手车所处位置、断路 器的合、分闸显示、储能状况等状态。
高压开关柜结构及工作原理
❖ 接地开关与电缆室盖板间的联锁：只有当接 地开关处于合闸状态时，开关柜的下门或电 缆室的后封板才能打开。也只有在电缆室的 后封板封闭时接地开关才可以打开。
高压开关柜结构及工作原理
❖ F-C开关熔断器与接触器之间的联锁： F-C开关熔断器与接触器之间的电气联锁： 三相熔断器的任何一相（或两相或三相同时） 熔断时，撞击器射出的顶杆将推动断相杆运 动，压下行程开关，这时将使合闸状态的接 触器分闸，接触器的合闸回路被断开。直到 所有故障恢复正常后才能进行接触器的合闸 操作。
高压开关柜结构及工作原理
❖ 进车操作：手车由柜外推进柜内时，应使用专用 的转运车。进车时柜门开启应大于90°。将装有 断路器的转运车推至柜前，使转运车定位杆对准 开关柜上的定位孔，推动转运车靠近柜体，使转 运车上锁钩勾在柜体上，调节转运车托盘下的调 节螺母，使转运车的轨道与柜体轨道相连接。进 车前确认断路器已分闸。进柜时需先用人力将手 车推到试验位置。 配通用型底盘车时，离开断开/试验位置前，此时 右手可将进出车摇把插入操作孔顺时针旋转，当 断路器走完规定行程后，摇把转不动时，完成进 车操作。
高压开关柜结构及工作原理
高压开关柜结构及工作原理
手车室：
高压开关柜结构及工作原理
❖ 隔室两侧安装了轨道，供手车在柜内移动时 的导向和定位。静触头盒的隔板（活门）安 装在手车室后侧。手车从断开位置/试验位置 向工作位置移动的过程中，遮挡上、下静触 头盒的活门自动打开；手车反方向移动时， 活门自动关闭，直至手车退至断开位置/试验 位置而完全遮挡住静触头盒，形成隔室间有 效的隔离。断路器室的门上有观察窗，通过 观察窗可以观察隔室内手车所处位置、断路 器的合、分闸显示、储能状况等状态。
高压开关柜结构及工作原理
❖ 接地开关与电缆室盖板间的联锁：只有当接 地开关处于合闸状态时，开关柜的下门或电 缆室的后封板才能打开。也只有在电缆室的 后封板封闭时接地开关才可以打开。
高压开关柜结构及工作原理
❖ F-C开关熔断器与接触器之间的联锁： F-C开关熔断器与接触器之间的电气联锁： 三相熔断器的任何一相（或两相或三相同时） 熔断时，撞击器射出的顶杆将推动断相杆运 动，压下行程开关，这时将使合闸状态的接 触器分闸，接触器的合闸回路被断开。直到 所有故障恢复正常后才能进行接触器的合闸 操作。
高压开关柜培训资料PPT(共 40张)
高压开关柜
一、高压开关柜的分类 二、高压开关柜的技术参数 三、高压开关柜的技术要求 四、高压开关柜的“五防” 五、手车式高压开关柜 六、高压开关柜安装、检修验收的注意事项 七、10KV开关柜常见事故与处理方法 八、高压开关柜检修、试验周期、检查项目 九、高压开关柜检修试验项目 十、2#燃机隔离柜烧坏事故
5、断路器主触头的行程、超程、三相同期和导电回路 接触电阻值应符合产品技术要求；
6、所有二次回路接线应准确，二次回路的插件接触可靠，
标志齐全清晰，绝缘符合安全运行要求 7、柜内母线表面应光洁平整，不应有变形和扭曲现象； 8、开关柜内一、二次设备的电气试验、操作及联动试验
正确合格，符合设计要求； 9、柜内照明装置齐全，加热器工作正常，断路器的操作
ห้องสมุดไป่ตู้
一、高压开关柜的分类
1、 按开关柜的主接线形式，可分为桥式接线开关柜、 单母线开关柜、双母线开关柜、单母线分段开关柜、双母 线带旁路母线开关柜和单母线分段带旁路母线开关柜。
2、按断路器的安装方式，可分为固定式开关柜和移开 式（手车式）开关柜。
3、按柜体结构，可分为金属封闭间隔式开关柜、金属封闭 铠装式开关柜以及金属封闭箱式固定开关柜。
中置式中压开关柜是金属铠装，空气绝缘加热 缩材料绝缘，带可移开式断路器手车、电压互感 器手车、避雷器手车、分段隔离手车等的户内配 电装置。开关柜采用单母线分段，额定电压12kv； 可抽出的断路器手车上装置ＶＤ４型真空断路器， 断路器手车为中置式，按功能不同可分馈线断路 器、主变压器断路器、分段断路器手车等；电缆 室一般为前开门 。
中置式开关柜
中置式开关柜。手车的断路器安装位置比 电缆室高，可以通过转运小车移出柜外检修， 手车操作一般采用螺杆驱动装置，比直接采用 推、拉方式省力。目前已开发出的在每台手车 均附有转运小车的中置式开关柜。由于中置式 手车的断路器室体积小，因此中置式开关柜采 用真空断路器或SF6断路器，操动机构采用弹 簧操作机构。
一、高压开关柜的分类 二、高压开关柜的技术参数 三、高压开关柜的技术要求 四、高压开关柜的“五防” 五、手车式高压开关柜 六、高压开关柜安装、检修验收的注意事项 七、10KV开关柜常见事故与处理方法 八、高压开关柜检修、试验周期、检查项目 九、高压开关柜检修试验项目 十、2#燃机隔离柜烧坏事故
5、断路器主触头的行程、超程、三相同期和导电回路 接触电阻值应符合产品技术要求；
6、所有二次回路接线应准确，二次回路的插件接触可靠，
标志齐全清晰，绝缘符合安全运行要求 7、柜内母线表面应光洁平整，不应有变形和扭曲现象； 8、开关柜内一、二次设备的电气试验、操作及联动试验
正确合格，符合设计要求； 9、柜内照明装置齐全，加热器工作正常，断路器的操作
ห้องสมุดไป่ตู้
一、高压开关柜的分类
1、 按开关柜的主接线形式，可分为桥式接线开关柜、 单母线开关柜、双母线开关柜、单母线分段开关柜、双母 线带旁路母线开关柜和单母线分段带旁路母线开关柜。
2、按断路器的安装方式，可分为固定式开关柜和移开 式（手车式）开关柜。
3、按柜体结构，可分为金属封闭间隔式开关柜、金属封闭 铠装式开关柜以及金属封闭箱式固定开关柜。
中置式中压开关柜是金属铠装，空气绝缘加热 缩材料绝缘，带可移开式断路器手车、电压互感 器手车、避雷器手车、分段隔离手车等的户内配 电装置。开关柜采用单母线分段，额定电压12kv； 可抽出的断路器手车上装置ＶＤ４型真空断路器， 断路器手车为中置式，按功能不同可分馈线断路 器、主变压器断路器、分段断路器手车等；电缆 室一般为前开门 。
中置式开关柜
中置式开关柜。手车的断路器安装位置比 电缆室高，可以通过转运小车移出柜外检修， 手车操作一般采用螺杆驱动装置，比直接采用 推、拉方式省力。目前已开发出的在每台手车 均附有转运小车的中置式开关柜。由于中置式 手车的断路器室体积小，因此中置式开关柜采 用真空断路器或SF6断路器，操动机构采用弹 簧操作机构。
最新KYN61型高压开关柜
使用条件
• 1.海拔高度：不超过2000米； 2.环境温度：上限为+40℃，下限为-15℃； 3.相对湿度：日平均值不大于95%；月平均 值不大于90%； 4.地震烈度：不超过8度； 5.没有火灾爆炸危险，没有剧烈震动及化学 腐蚀等严惩污秽的场所。
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
KYN61型高压开关柜
符合标准
• KYN61-40.5型高压开关柜符合： • GB3906《3~35KV交流金属封闭开关设备》 • GB/TII022高压开关设备和控制设备标的共用技
术要》
• DL/404交流高压开关柜订货技术条件》 • IEC60298《额定电压1kV以上52kV及以下交流金
属封闭开关设备和控制设备》等标准。
产品特点
• 1.采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形 状，柜体结构紧凑，缩小占地面积； 2.开关柜柜体选用优质冷轧钢板经数控钣金加工成形后， 通过高强度螺栓螺母和铆螺母连接而成，构件表面采用 喷塑或镀锌工艺； 3.可配用国产ZN85-40.5(3AV3)真空断路器和法国施耐 德 SF1、SF6型及阿尔斯通FP系列六氟化硫断路器， 以满足不同用户的需求； 4.开关柜各功能小室均采用金属隔板封隔，并设有独立 的压力释放通道； 5.断路器、接地开关等操作均可在开关柜门关闭情况下 进行，即可实现关门操作; 6.开关柜的结构适应ห้องสมุดไป่ตู้强，主结线方案可以达到198种 以上，能满足不同用户的需要； 7.手车、断路器，接地开关和后柜门之间设有防止误操 作的机械锁装置，“五防”功能齐全，安全可靠。
高压开关柜课件
紧固。
润滑保养
对需要润滑的部位，如 轴承、齿轮等，定期加
注润滑油或润滑脂。
仪表校验
定期校验各仪表、指示 灯的准确性和可靠性。
故障诊断及处理方法
故障现象分析
根据故障现象，如指示灯不亮、仪表无指示等，初步分析 故障原因。
故障定位
利用专业工具或仪器，对可能发生故障的部位进行逐一排 查，确定故障点。
故障处理
智能化改造提升方案探讨
智能化改造的目标和原则
明确高压开关柜智能化改造的目标和原则，包括提高设备 运行安全性、可靠性、经济性等。
智能化技术的应用
探讨将物联网、大数据、人工智能等先进技术应用于高压 开关柜的智能化改造中，实现设备状态的实时监测、故障 诊断、优化运行等功能。
智能化改造的实施方案
制定详细的智能化改造实施方案，包括技术路线、改造计 划、投资预算、效益评估等内容，确保改造工作的顺利进 行。
定制化解决方案探讨
特殊需求定制
01
针对客户的特殊需求，如特殊电压等级、特殊防护等级等，提
供定化解决方案。
智能化升级
02
结合现代电力电子技术和控制技术，实现高压开关柜的智能化
升级，提高设备运行效率和可靠性。
绿色环保设计
03
采用环保材料和设计理念，降低高压开关柜对环境的影响，提
高设备的环保性能。
05 高压开关柜安装 与调试过程
灵活性高
手车式高压开关柜采用可 移动的手车设计，可以方 便地抽出或推入断路器， 便于维护和操作。
安全性好
手车式高压开关柜具有良 好的五防功能，可以有效 防止误操作引发的事故。
适用性强
手车式高压开关柜适用于 各种户内、户外环境，以 及不同电压等级和电流容 量的需求。
润滑保养
对需要润滑的部位，如 轴承、齿轮等，定期加
注润滑油或润滑脂。
仪表校验
定期校验各仪表、指示 灯的准确性和可靠性。
故障诊断及处理方法
故障现象分析
根据故障现象，如指示灯不亮、仪表无指示等，初步分析 故障原因。
故障定位
利用专业工具或仪器，对可能发生故障的部位进行逐一排 查，确定故障点。
故障处理
智能化改造提升方案探讨
智能化改造的目标和原则
明确高压开关柜智能化改造的目标和原则，包括提高设备 运行安全性、可靠性、经济性等。
智能化技术的应用
探讨将物联网、大数据、人工智能等先进技术应用于高压 开关柜的智能化改造中，实现设备状态的实时监测、故障 诊断、优化运行等功能。
智能化改造的实施方案
制定详细的智能化改造实施方案，包括技术路线、改造计 划、投资预算、效益评估等内容，确保改造工作的顺利进 行。
定制化解决方案探讨
特殊需求定制
01
针对客户的特殊需求，如特殊电压等级、特殊防护等级等，提
供定化解决方案。
智能化升级
02
结合现代电力电子技术和控制技术，实现高压开关柜的智能化
升级，提高设备运行效率和可靠性。
绿色环保设计
03
采用环保材料和设计理念，降低高压开关柜对环境的影响，提
高设备的环保性能。
05 高压开关柜安装 与调试过程
灵活性高
手车式高压开关柜采用可 移动的手车设计，可以方 便地抽出或推入断路器， 便于维护和操作。
安全性好
手车式高压开关柜具有良 好的五防功能，可以有效 防止误操作引发的事故。
适用性强
手车式高压开关柜适用于 各种户内、户外环境，以 及不同电压等级和电流容 量的需求。
KYN61型高压开关柜-PPT精选文档
KYN61-40YN61-40.5型铠装移开式交流金属封闭开关设 备(以下简称KYN61-40.5型高压开关柜)其主要 特点是柜内配用ZN85-40.5型新型全绝缘真空断 路器及弹簧操动机构，柜体采用镀锌钢板组装而 成，提高了手车与柜体的配合精度，手车推进拉 出十分轻便，互换性强。 • KYN61-40.5型高压开关柜用于35kV三相交流 50Hz JN电力系统中，作为发电厂、变电气及工 矿企业的配电室接受与分配电能之用，具有控制、 保护和监测功能。
使用条件
• 1.海拔高度：不超过2000米； 2.环境温度：上限为+40℃，下限为-15℃； 3.相对湿度：日平均值不大于95%；月平均 值不大于90%； 4.地震烈度：不超过8度； 5.没有火灾爆炸危险，没有剧烈震动及化学 腐蚀等严惩污秽的场所。
产品特点
• 1.采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形 状，柜体结构紧凑，缩小占地面积； 2.开关柜柜体选用优质冷轧钢板经数控钣金加工成形后， 通过高强度螺栓螺母和铆螺母连接而成，构件表面采用 喷塑或镀锌工艺； 3.可配用国产ZN85-40.5(3AV3)真空断路器和法国施耐 德 SF1、SF6型及阿尔斯通FP系列六氟化硫断路器， 以满足不同用户的需求； 4.开关柜各功能小室均采用金属隔板封隔，并设有独立 的压力释放通道； 5.断路器、接地开关等操作均可在开关柜门关闭情况下 进行，即可实现关门操作; 6.开关柜的结构适应性强，主结线方案可以达到198种 以上，能满足不同用户的需要； 7.手车、断路器，接地开关和后柜门之间设有防止误操 作的机械锁装置，“五防”功能齐全，安全可靠。
符合标准
• KYN61-40.5型高压开关柜符合： • GB3906《3~35KV交流金属封闭开关设备》 • GB/TII022高压开关设备和控制设备标的共用技 术要》 • DL/404交流高压开关柜订货技术条件》 • IEC60298《额定电压1kV以上52kV及以下交流金 属封闭开关设备和控制设备》等标准。
使用条件
• 1.海拔高度：不超过2000米； 2.环境温度：上限为+40℃，下限为-15℃； 3.相对湿度：日平均值不大于95%；月平均 值不大于90%； 4.地震烈度：不超过8度； 5.没有火灾爆炸危险，没有剧烈震动及化学 腐蚀等严惩污秽的场所。
产品特点
• 1.采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形 状，柜体结构紧凑，缩小占地面积； 2.开关柜柜体选用优质冷轧钢板经数控钣金加工成形后， 通过高强度螺栓螺母和铆螺母连接而成，构件表面采用 喷塑或镀锌工艺； 3.可配用国产ZN85-40.5(3AV3)真空断路器和法国施耐 德 SF1、SF6型及阿尔斯通FP系列六氟化硫断路器， 以满足不同用户的需求； 4.开关柜各功能小室均采用金属隔板封隔，并设有独立 的压力释放通道； 5.断路器、接地开关等操作均可在开关柜门关闭情况下 进行，即可实现关门操作; 6.开关柜的结构适应性强，主结线方案可以达到198种 以上，能满足不同用户的需要； 7.手车、断路器，接地开关和后柜门之间设有防止误操 作的机械锁装置，“五防”功能齐全，安全可靠。
符合标准
• KYN61-40.5型高压开关柜符合： • GB3906《3~35KV交流金属封闭开关设备》 • GB/TII022高压开关设备和控制设备标的共用技 术要》 • DL/404交流高压开关柜订货技术条件》 • IEC60298《额定电压1kV以上52kV及以下交流金 属封闭开关设备和控制设备》等标准。
高压开关柜控制原理课件.ppt
S3
储能弹簧拉 伸中
KCO
SEL KA1 IN
高压开关柜控制原理课件
1-8 分闸合闸-储能完成后
L+
QA1
5
SA
6
1L 2R
PML
SB1
SB2
储能完成
进行合闸
KA1
PML SEL KCO
绿灯亮
IN
XB4
1HL2
黄灯亮
SEL SEL SEL
2HL2
QF WS
XB1 XB2 XB3 3HL2
S1闭合
S2断开
黄灯亮
SEL SEL SEL
2HL2
QF WS
XB1 XB2 XB3 3HL2
S2闭合
合闸线圈 得电
QA1
KO
S3闭合
S3 QF
QF
S2
HQ KO
L-
QF OFF
S1闭合
S2断开
S9
S8
QF
Y1得电
Y1
S1 S2 M
S3
储能电机 停转
S3断开
KCO
SEL KA1 IN
高压开关柜控制原理课件
1-10 分闸合闸-真空开关合上后
2HL2
QF WS
XB1 XB2 XB3 3HL2
QF接通
S1断开
S2接通
开关辅助 接点变换
S2闭合
合闸线圈 失电
QA1
KO
S3闭合
S3 QF
QF S2
HQ KO
L-
QF OFF
S9
S8
S1 S2
QF
QF
M
S3
Y1得电
储能电机 运转储能
储能弹簧拉 伸中
KCO
SEL KA1 IN
高压开关柜控制原理课件
1-8 分闸合闸-储能完成后
L+
QA1
5
SA
6
1L 2R
PML
SB1
SB2
储能完成
进行合闸
KA1
PML SEL KCO
绿灯亮
IN
XB4
1HL2
黄灯亮
SEL SEL SEL
2HL2
QF WS
XB1 XB2 XB3 3HL2
S1闭合
S2断开
黄灯亮
SEL SEL SEL
2HL2
QF WS
XB1 XB2 XB3 3HL2
S2闭合
合闸线圈 得电
QA1
KO
S3闭合
S3 QF
QF
S2
HQ KO
L-
QF OFF
S1闭合
S2断开
S9
S8
QF
Y1得电
Y1
S1 S2 M
S3
储能电机 停转
S3断开
KCO
SEL KA1 IN
高压开关柜控制原理课件
1-10 分闸合闸-真空开关合上后
2HL2
QF WS
XB1 XB2 XB3 3HL2
QF接通
S1断开
S2接通
开关辅助 接点变换
S2闭合
合闸线圈 失电
QA1
KO
S3闭合
S3 QF
QF S2
HQ KO
L-
QF OFF
S9
S8
S1 S2
QF
QF
M
S3
Y1得电
储能电机 运转储能
高压开关柜培训课件
总结词
高压开关柜升级改造中的注意事项
改造前需制定详细的方案，包括设计图纸、施工步骤、工期和预算等。在改造过程中，要严格遵守方案进行施工，确保改造质量和进度。
改造方案的设计和实施
在改造过程中，需要对高压开关柜进行选型和配套设施的完善。选择符合实际需求且具有先进技术的设备，能够提高设备的运行效率和可靠性，减少后期维护成本。
检查导流设备是否正常，如导流片、导流风道等。
处理方法
根据故障原因采取相应的处理方法，如修复通风设备、调整导流设备或更换元器件等。
检查元器件
检查元器件是否正常，如断路器、互感器等。
05
高压开关柜调试和维护常见问题及解决方法
总结词
高压开关柜调试过程中的常见问题主要包括断路器故障、拒动故障、误动故障等，每种故障的处理方法各不相同。
1
高压开关柜操作规范
2
3
在进行高压开关柜操作前，应首先检查设备是否处于安全状态，如断路器是否断开，操作把手是否正确等。
操作前检查
操作高压开关柜时，必须严格遵守操作规程，一般应先操作断路器，再操作隔离闸刀，最后操作负荷开关，避免带电操作。
操作步骤
操作完成后，应再次检查设备状态，确保设备处于正确状态，如断路器是否断开或闭合，操作把手是否复位等。
设备选型
高压开关柜的配套设施包括电缆沟、排水设施、通风设备和消防设施等。在改造过程中，要对这些配套设施进行完善，保证高压开关柜长期稳定运行，提高整体设备的可靠性和安全性。
配套设施的完善
THANK YOU.
谢谢您的观看
绝缘措施
高压开关柜在操作过程中应进行强制隔离，防止人员误入带电区域。
强制隔离
对于易燃易爆环境，高压开关柜应采用防爆设计，确保运行安全。
高压开关柜升级改造中的注意事项
改造前需制定详细的方案，包括设计图纸、施工步骤、工期和预算等。在改造过程中，要严格遵守方案进行施工，确保改造质量和进度。
改造方案的设计和实施
在改造过程中，需要对高压开关柜进行选型和配套设施的完善。选择符合实际需求且具有先进技术的设备，能够提高设备的运行效率和可靠性，减少后期维护成本。
检查导流设备是否正常，如导流片、导流风道等。
处理方法
根据故障原因采取相应的处理方法，如修复通风设备、调整导流设备或更换元器件等。
检查元器件
检查元器件是否正常，如断路器、互感器等。
05
高压开关柜调试和维护常见问题及解决方法
总结词
高压开关柜调试过程中的常见问题主要包括断路器故障、拒动故障、误动故障等，每种故障的处理方法各不相同。
1
高压开关柜操作规范
2
3
在进行高压开关柜操作前，应首先检查设备是否处于安全状态，如断路器是否断开，操作把手是否正确等。
操作前检查
操作高压开关柜时，必须严格遵守操作规程，一般应先操作断路器，再操作隔离闸刀，最后操作负荷开关，避免带电操作。
操作步骤
操作完成后，应再次检查设备状态，确保设备处于正确状态，如断路器是否断开或闭合，操作把手是否复位等。
设备选型
高压开关柜的配套设施包括电缆沟、排水设施、通风设备和消防设施等。在改造过程中，要对这些配套设施进行完善，保证高压开关柜长期稳定运行，提高整体设备的可靠性和安全性。
配套设施的完善
THANK YOU.
谢谢您的观看
绝缘措施
高压开关柜在操作过程中应进行强制隔离，防止人员误入带电区域。
强制隔离
对于易燃易爆环境，高压开关柜应采用防爆设计，确保运行安全。

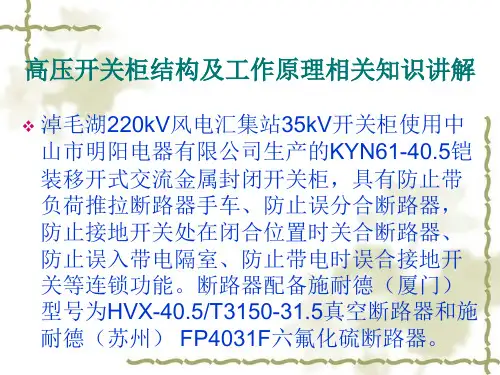

KYN61-40.5
KYN61-40.51.概述KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)其主要特点是柜内配用ZN85-40.5型全绝缘真空断路器及弹簧操动机构，柜体采用钢板喷塑组装而成，提高了手车与柜体的配合精度，手车推进拉出十分轻便，互换性强。
外形美观、方案齐全、使用安全可靠。
本产品用于35kV三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用，具有控制、保护和监测等功能。
本产品符合：GB3906《3～35kV交流金属封闭开关设备》、GB/Tll022高压开关设备和控制设备标准的共用技术要求》、DL/T404 交流高压开关柜订货技术条件》、IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》标准。
2.使用环境条件1)周围空气温度：－15℃～+40℃；2)海拔高度：1000m及以下；3)湿度条件：日平均值不大于95%，水蒸气压力日平均值不超2.2kPa；月平均值不大于90%，水蒸气压力月平均值不超1.8kPa。
4)地震烈度：不超过8度；5)没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。
3.技术参数2）ZN85-40.5型断路器配弹簧操动机构（一体）技术参数见下表４.结构特征本产品分为柜体、手车两大部分。
柜体为钢板弯制，喷塑后用螺栓组装而成。
按功能特征可分为小母线室、继电器仪表室、手车室、电缆室和母线室四部分，各部分以接地的金属隔板分隔。
柜体外壳防护等级为IP3X；手车室门打开，防护等级为IP2X。
本开关设备具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等主电路方案。
母线采用复合绝缘，相间及连接头配有用阻燃材料注塑而成的绝缘套，主母线相邻柜间用母线套管隔开，能有效地防止事故蔓延，同时对主母线起到辅助支撑作用。
电缆室装有接地开关、过电压保护装置等。
触头盒前装有金属活门，上下活门在手车从断开/ 试验位置运动到工作位置过程中自动打开，当手车反方向运动时自动关闭，与高压有效隔离。
高压开关柜讲义.pptx
2024/9/27
第8页/共43页
• 当手车用转运车运入柜 体断路器室时，便能可 靠锁定在断开位置/试 验位置
• 手车到工作位置后，推进手柄 无法再摇动，其对应位置显示 灯或位置显示器便显示其所在 位置。
• 插入二次控制插头后， 柜体位置显示灯或位置 显示器便显示其所在位 置，而且只有安全锁定 后，才能摇动推进机构， 将手车推向工作位置。
后，手车无法移动，防止了带负荷误推拉断路器手车。 2、仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置。仅
当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关可配带电 显示装置及电磁锁）。这样就实现了防止带电误合接地开关及防止了接地开关处在闭合 位置时关合断路器。 3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电间隔。 4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。 5、断路器手车在工作位置时，二次插头被锁定不能拔除。 6、各柜体可装电气联锁。
2024/9/27
第16页/共43页
2024/9/27
◆ 断路器的操动机构结构
断路器的操动机构采用模 块化的弹簧操动机构，具 有手动和电动储能功能， 机械零部件少，可靠性高。 操动机构置于断路器机箱 内，该机箱同时用做操动 机构的框架。机箱被分闸、 合闸模块的四个安装板分 成五个间隔，其间分别装 有操动机构的传动、储能、 脱扣、合闸及缓冲等零部 件。
2024/9/27
第23页/共43页
断路器在操作过程中可能出现下列现象
一、不能合闸。 原因：1、处于未储能状态。
2、已处于合闸状态。 3、手车式断路器未完全进入工作位置或试验位置。 4、合闸闭锁装置辅助电源未接通。 5、二次线松动或二次线路不准确。 二、不能摇进摇出。 原因：1、断路器处于合闸状态。 2、摇进手柄未完全插入摇进孔。 3、摇进机构未完全到试验位置，致使舌板不能与柜体解锁 4、柜体接地联锁未解开。
第8页/共43页
• 当手车用转运车运入柜 体断路器室时，便能可 靠锁定在断开位置/试 验位置
• 手车到工作位置后，推进手柄 无法再摇动，其对应位置显示 灯或位置显示器便显示其所在 位置。
• 插入二次控制插头后， 柜体位置显示灯或位置 显示器便显示其所在位 置，而且只有安全锁定 后，才能摇动推进机构， 将手车推向工作位置。
后，手车无法移动，防止了带负荷误推拉断路器手车。 2、仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置。仅
当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关可配带电 显示装置及电磁锁）。这样就实现了防止带电误合接地开关及防止了接地开关处在闭合 位置时关合断路器。 3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电间隔。 4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。 5、断路器手车在工作位置时，二次插头被锁定不能拔除。 6、各柜体可装电气联锁。
2024/9/27
第16页/共43页
2024/9/27
◆ 断路器的操动机构结构
断路器的操动机构采用模 块化的弹簧操动机构，具 有手动和电动储能功能， 机械零部件少，可靠性高。 操动机构置于断路器机箱 内，该机箱同时用做操动 机构的框架。机箱被分闸、 合闸模块的四个安装板分 成五个间隔，其间分别装 有操动机构的传动、储能、 脱扣、合闸及缓冲等零部 件。
2024/9/27
第23页/共43页
断路器在操作过程中可能出现下列现象
一、不能合闸。 原因：1、处于未储能状态。
2、已处于合闸状态。 3、手车式断路器未完全进入工作位置或试验位置。 4、合闸闭锁装置辅助电源未接通。 5、二次线松动或二次线路不准确。 二、不能摇进摇出。 原因：1、断路器处于合闸状态。 2、摇进手柄未完全插入摇进孔。 3、摇进机构未完全到试验位置，致使舌板不能与柜体解锁 4、柜体接地联锁未解开。
