地下管线图测绘

合集下载

地下管线测量的主要操作流程

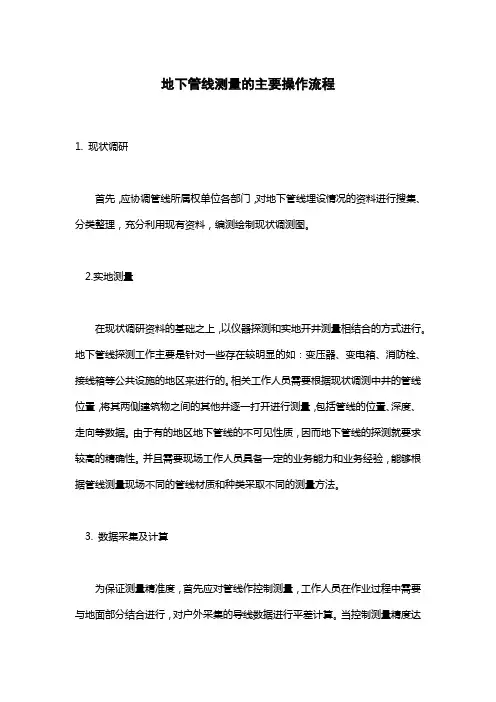

地下管线测量的主要操作流程

地下管线测量的主要操作流程1. 现状调研首先,应协调管线所属权单位各部门,对地下管线埋设情况的资料进行搜集、分类整理,充分利用现有资料,编测绘制现状调测图。

2.实地测量在现状调研资料的基础之上,以仪器探测和实地开井测量相结合的方式进行。

地下管线探测工作主要是针对一些存在较明显的如:变压器、变电箱、消防栓、接线箱等公共设施的地区来进行的。

相关工作人员需要根据现状调测中井的管线位置,将其两侧建筑物之间的其他井逐一打开进行测量,包括管线的位置、深度、走向等数据。

由于有的地区地下管线的不可见性质,因而地下管线的探测就要求较高的精确性。

并且需要现场工作人员具备一定的业务能力和业务经验,能够根据管线测量现场不同的管线材质和种类采取不同的测量方法。

3. 数据采集及计算为保证测量精准度,首先应对管线作控制测量,工作人员在作业过程中需要与地面部分结合进行,对户外采集的导线数据进行平差计算。

当控制测量精度达到《规范》要求的情况下,再对地下管线点、设施物、带形状地进行细致的测量和坐标计算。

在此基础上,要进行点加密作为控制,高程采用水准测量的方式进行控制,管线网中的点和线,都需要进行联测。

并且需要统计地下管线图形数据以及该管线的材质、埋深、管壁厚度、管径宽度、埋设年代、所权属单位等情况。

将数据进行检查合格之后将数据录入至计算机中进行整理归纳工作。

4.管线图编绘地下管线图的编绘可以采用外业采集数据辅以数字化机助成图。

在图形编绘的过程中主要是采用管线测绘使用的专业软进行,管线之间的连接关系主要以实线来连接,实际大于0.5米的管线沟,就需要以双虚线的形式表示实际宽度。

管线基本设施均标有相应的图形符号来表示,且须注明相关信息。

绘制所成图需要采取专业固定格式存储,数据格式属性设置以及代码的录入需要按照规范进行,方便后面的绘图工作和管理工作的进行。

地下管线测绘的关键技巧与注意事项

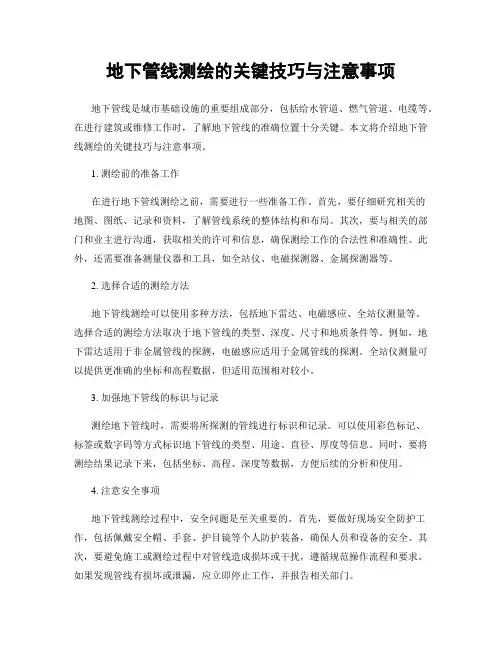

地下管线测绘的关键技巧与注意事项

地下管线测绘的关键技巧与注意事项地下管线是城市基础设施的重要组成部分,包括给水管道、燃气管道、电缆等。

在进行建筑或维修工作时,了解地下管线的准确位置十分关键。

本文将介绍地下管线测绘的关键技巧与注意事项。

1. 测绘前的准备工作在进行地下管线测绘之前,需要进行一些准备工作。

首先,要仔细研究相关的地图、图纸、记录和资料,了解管线系统的整体结构和布局。

其次,要与相关的部门和业主进行沟通,获取相关的许可和信息,确保测绘工作的合法性和准确性。

此外,还需要准备测量仪器和工具,如全站仪、电磁探测器、金属探测器等。

2. 选择合适的测绘方法地下管线测绘可以使用多种方法,包括地下雷达、电磁感应、全站仪测量等。

选择合适的测绘方法取决于地下管线的类型、深度、尺寸和地质条件等。

例如,地下雷达适用于非金属管线的探测,电磁感应适用于金属管线的探测。

全站仪测量可以提供更准确的坐标和高程数据,但适用范围相对较小。

3. 加强地下管线的标识与记录测绘地下管线时,需要将所探测的管线进行标识和记录。

可以使用彩色标记、标签或数字码等方式标识地下管线的类型、用途、直径、厚度等信息。

同时,要将测绘结果记录下来,包括坐标、高程、深度等数据,方便后续的分析和使用。

4. 注意安全事项地下管线测绘过程中,安全问题是至关重要的。

首先,要做好现场安全防护工作,包括佩戴安全帽、手套、护目镜等个人防护装备,确保人员和设备的安全。

其次,要避免施工或测绘过程中对管线造成损坏或干扰,遵循规范操作流程和要求。

如果发现管线有损坏或泄漏,应立即停止工作,并报告相关部门。

5. 数据的分析和利用地下管线测绘的结果需要进行数据分析和利用,以提供有效的决策支持。

可以使用地理信息系统(GIS)将地下管线的数据与其他空间数据进行集成和分析,生成各种专题图和报告,帮助决策者进行规划和管理。

同时,还可以利用管线测绘数据进行模拟和预测,评估管线的安全性和可靠性。

总结起来,地下管线测绘是一项复杂而关键的任务,需要综合运用多种技术和工具。

如何使用测绘技术绘制地下管线图

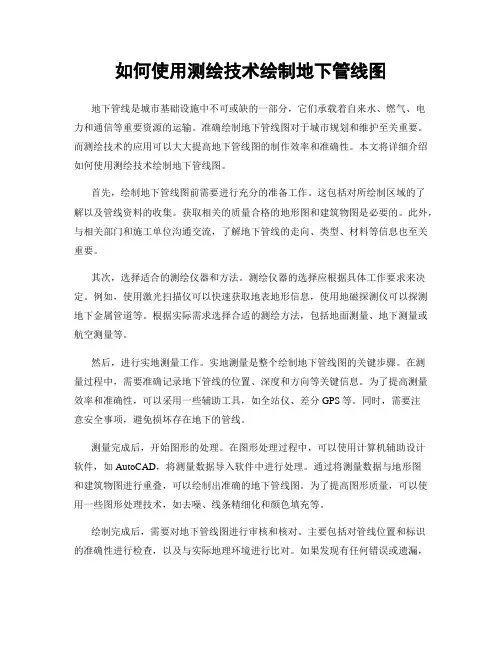

如何使用测绘技术绘制地下管线图

如何使用测绘技术绘制地下管线图地下管线是城市基础设施中不可或缺的一部分,它们承载着自来水、燃气、电力和通信等重要资源的运输。

准确绘制地下管线图对于城市规划和维护至关重要。

而测绘技术的应用可以大大提高地下管线图的制作效率和准确性。

本文将详细介绍如何使用测绘技术绘制地下管线图。

首先,绘制地下管线图前需要进行充分的准备工作。

这包括对所绘制区域的了解以及管线资料的收集。

获取相关的质量合格的地形图和建筑物图是必要的。

此外,与相关部门和施工单位沟通交流,了解地下管线的走向、类型、材料等信息也至关重要。

其次,选择适合的测绘仪器和方法。

测绘仪器的选择应根据具体工作要求来决定。

例如,使用激光扫描仪可以快速获取地表地形信息,使用地磁探测仪可以探测地下金属管道等。

根据实际需求选择合适的测绘方法,包括地面测量、地下测量或航空测量等。

然后,进行实地测量工作。

实地测量是整个绘制地下管线图的关键步骤。

在测量过程中,需要准确记录地下管线的位置、深度和方向等关键信息。

为了提高测量效率和准确性,可以采用一些辅助工具,如全站仪、差分GPS等。

同时,需要注意安全事项,避免损坏存在地下的管线。

测量完成后,开始图形的处理。

在图形处理过程中,可以使用计算机辅助设计软件,如AutoCAD,将测量数据导入软件中进行处理。

通过将测量数据与地形图和建筑物图进行重叠,可以绘制出准确的地下管线图。

为了提高图形质量,可以使用一些图形处理技术,如去噪、线条精细化和颜色填充等。

绘制完成后,需要对地下管线图进行审核和核对。

主要包括对管线位置和标识的准确性进行检查,以及与实际地理环境进行比对。

如果发现有任何错误或遗漏,需要及时进行修正和补充。

此外,地下管线图还需要与相关部门和施工单位进行沟通确认,以确保其准确性和可靠性。

最后,绘制的地下管线图需要进行有效的管理和更新。

随着城市发展和基础设施的改造,管线的变动是不可避免的。

因此,需要建立管线图的管理系统,及时记录和更新管线的变动信息。

第八讲 地下管线图测绘

第八讲  地下管线图测绘

长期以来城市建设管理重视地上,忽视地下, 长期以来城市建设管理重视地上,忽视地下,没有 一套科学和严格的管理,同时, 一套科学和严格的管理,同时,各类管线和管理权属于 多个部门,各司其政,加上历史原因, 多个部门,各司其政,加上历史原因,以致档案资料格 式不统一,内容残缺不全。 式不统一,内容残缺不全。 由于地下管线资料的缺漏和偏差, 由于地下管线资料的缺漏和偏差,且有关资料精度 不高或与现状不符,对地下管线的分布情况不清, 不高或与现状不符,对地下管线的分布情况不清,造成 在建设施工中时常发生挖断或挖坏地下管线 造成停气、 发生挖断或挖坏地下管线, 在建设施工中时常发生挖断或挖坏地下管线,造成停气、 停水、停暖、通信中断、污水四溢等严重事故。 停水、停暖、通信中断、污水四溢等严重事故。
RD4000PXL/PDL地下管线探测仪 地下管线探测仪
RD4000PXL/PDL地下管线探测仪 地下管线探测仪
RD4000T10发射机
多种可选频率
FFCD CD LF(640Hz) 8KHz/33KHz/65KHz
RD4000Rx接收式 LF、8K/33K/65K、Radio和 、 、 和 Power等多种工作频率 等多种工作频率 峰值、 峰值、谷值两种定位 方法 直读法、 直读法、70%法测深 法 电流测量和电流方向 电缆护层故障查找( 字架) 电缆护层故障查找(连A字架) 字架
4 地下管线的探测方法
先进的仪器是地下管网探测的重要条件。 先进的仪器是地下管网探测的重要条件。 地下管线的探测理论问题不算复杂, 地下管线的探测理论问题不算复杂,更多的是实 践方面的问题。 践方面的问题。 城市地下管线的探测“入门容易,深入较难 。 城市地下管线的探测 入门容易,深入较难”。需 入门容易 要从事该项工作的人能灵活运用多种专业的综合知 识和丰富的实践经验,才能解决地下管线探测的核 识和丰富的实践经验, 心问题: 心问题: 定位和定深

使用测绘技术绘制地下管线图的步骤

使用测绘技术绘制地下管线图的步骤

使用测绘技术绘制地下管线图的步骤引言:随着城市建设的不断发展,地下管线的布设日益复杂,给城市管理和维护带来了极大的挑战。

绘制地下管线图是确保城市基础设施安全和有效管理的关键环节。

然而,由于管线埋深深浅不一、交通拥堵等问题,绘制地下管线图的工作常常面临诸多困难。

本文将介绍一种使用测绘技术绘制地下管线图的步骤,以助于城市管理者和维护人员更好地进行管线的检测和维护。

一、收集地下管线信息第一步是收集地下管线信息。

这可以通过查阅相关记录、与地下设施管理部门交流或协调进行。

同时,也可以借助地理信息系统(GIS)和卫星影像技术等工具,获取已知的地下管线数据。

这一步是确保后续工作的基础,因此信息的准确性至关重要。

二、确定绘制区域在收集到地下管线信息后,需要确定绘制区域。

根据工程或管理需求,将管线图的绘制范围明确界定,并在地图上标出边界。

这样可以在绘制过程中更好地控制范围,并减少不必要的工作量。

三、实地勘察绘制地下管线图必须进行实地勘察,以获取更准确的数据。

勘察过程中,需要使用测量仪器对地下管线的位置、长度和深度等进行测量记录。

勘察人员应严格按照安全操作规范进行工作,确保勘察过程安全可靠。

四、数据处理与绘图在完成实地勘察后,需要将收集到的数据进行处理。

利用测量仪器收集到的坐标数据,可通过计算机软件进行坐标转换和数据处理等操作。

将数据处理完毕后,即可开始绘制地下管线图。

在绘制管线图时,可以选择使用计算机辅助设计(CAD)软件或专业绘图工具,根据收集到的数据绘制管线的线条。

同时,应标注管线的属性信息,如材质、直径和维护日期等。

这将有助于管理者和维护人员进行日常维护和维修。

五、图纸审查和修正完成绘图后,需要对绘制的管线图进行审查和修正。

这一步是为了确保图纸的准确性和合规性。

在审查的过程中,可以与相关技术人员和管理部门进行沟通和交流,以便及时修正错误或遗漏。

六、图纸更新与管理随着城市的发展和管线的更新,管线图也需要进行及时更新和管理。

地下管线测绘的操作流程与技术要点

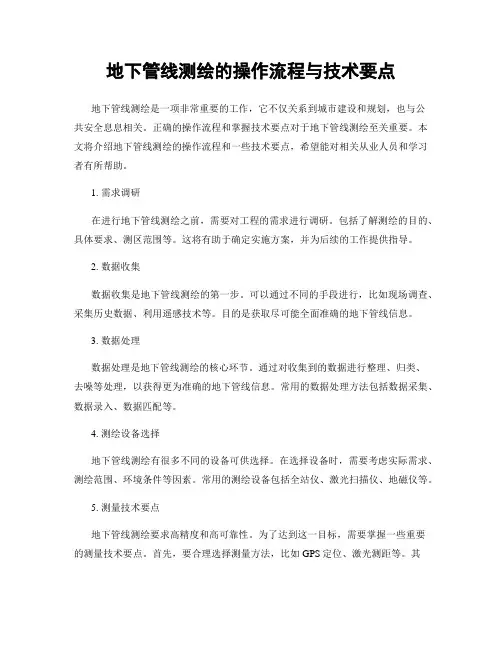

地下管线测绘的操作流程与技术要点

地下管线测绘的操作流程与技术要点地下管线测绘是一项非常重要的工作,它不仅关系到城市建设和规划,也与公共安全息息相关。

正确的操作流程和掌握技术要点对于地下管线测绘至关重要。

本文将介绍地下管线测绘的操作流程和一些技术要点,希望能对相关从业人员和学习者有所帮助。

1. 需求调研在进行地下管线测绘之前,需要对工程的需求进行调研。

包括了解测绘的目的、具体要求、测区范围等。

这将有助于确定实施方案,并为后续的工作提供指导。

2. 数据收集数据收集是地下管线测绘的第一步。

可以通过不同的手段进行,比如现场调查、采集历史数据、利用遥感技术等。

目的是获取尽可能全面准确的地下管线信息。

3. 数据处理数据处理是地下管线测绘的核心环节。

通过对收集到的数据进行整理、归类、去噪等处理,以获得更为准确的地下管线信息。

常用的数据处理方法包括数据采集、数据录入、数据匹配等。

4. 测绘设备选择地下管线测绘有很多不同的设备可供选择。

在选择设备时,需要考虑实际需求、测绘范围、环境条件等因素。

常用的测绘设备包括全站仪、激光扫描仪、地磁仪等。

5. 测量技术要点地下管线测绘要求高精度和高可靠性。

为了达到这一目标,需要掌握一些重要的测量技术要点。

首先,要合理选择测量方法,比如GPS定位、激光测距等。

其次,要进行仔细的定位标识,以确保测绘结果的准确性。

最后,还要注意数据的验证和校正,以排除误差。

6. 数据处理技术要点在进行数据处理时,需要掌握一些重要的技术要点。

首先,要熟练掌握数据处理软件的使用,比如AutoCAD、ArcGIS等。

其次,要了解常用的数据处理算法,比如卡尔曼滤波、差分演化算法等。

此外,还要善于利用统计学方法进行数据分析和判断。

7. 结果评估地下管线测绘的最终目的是获得可靠的测绘结果。

因此,对结果进行评估是必不可少的。

可以通过与现场实际情况进行对比,检查是否存在偏差。

同时,还可以利用交叉验证等手段进行结果评估。

8. 结果呈现地下管线测绘的结果通常需要以适当的形式进行呈现。

地下管线测绘及数据处理

地下管线测绘及数据处理
▲▲ ▲▲
▲ ▲▲ ▲▲ ▲▲ ▲▲ ▲▲ ▲▲ ▲▲ ▲▲
注:1、△:需实地调查的项目,▲:需权属单位配合实地调查的项 目,若无权属单位则不需调查此项目;2、电力包括电力、路 灯;3、电信包括网通、移动、联通、铁通、吉通、长话和有 线电视、军用电缆等;4、对于工业管道调查项目:其中压力 管道同给水,自流管道同排水。
专业管线图:特指展示根据一定规则分类的具有一定比 例尺的地下管线图。
综合管线图:指展示某区域所有地下管线分布特征的具 有一定比例尺的地下管线图。
管线成果表:指描述地下管线测点、线段或线路的数据 和信息的表格化表达的数据成果。通常以电子表格 方式存储。
地下管网成果:一个地下管线工程项目完成的工作成果 的总称,通常包含:技术报告书、专业管线图(纸 质及电子)、综合管线图、分幅图(图幅结合表)、 管线成果表、数据库等。
内业成图编辑






线
线


分析存在问题
总 结 施


图面检查 巡视检查
设站检查

审核
N
N
监理验
分析存在问题
收 Y
认真、全面查改

成果

资料

装订
2.地下管线数据采集
1)相关的技术规范简介 2)管线调查基本内容与方法 3)管线测绘基本要求 4)管线成果编制
1)相关的技术规范
CJJ61-2003《城市地下管线探测技术规程》
h1
检查井 排水管
图2 内 底 埋 深 量 测 示 意 图
(3)外顶埋深和外底埋深的测量方法
量取给水、燃气等管道的外顶和外底 至井口地面高时,可将直角尺的短边端部 下缘平放在管道顶部,并于井沿处读取直 角尺读数即为外顶埋深h2;再将直角尺的 短边向下放至管道下面,使直角尺短边上 缘向上提平贴管道的管外底,于井沿处读 取直角尺读数减去短边的宽度即为外底埋 深h3。量测方法右图:

如何使用测绘技术制作精确的地下管线图

如何使用测绘技术制作精确的地下管线图

如何使用测绘技术制作精确的地下管线图地下管线是城市基础设施中不可或缺的一部分,它们用于输送水、气体、电力和通信等资源。

在城市规划和维护过程中,准确的地下管线图至关重要。

然而,由于管线的深度和复杂性,制作精确的地下管线图一直是一个挑战。

本文将探讨如何使用测绘技术制作精确的地下管线图。

测绘技术在地下管线图制作过程中起着重要的作用。

其中,雷达和地理信息系统(GIS)是两种常用的测绘技术,它们可以分别用于获取地下管线的物理位置和相关属性信息。

雷达技术通过发送无线电波并接收其反射来确定管线的位置。

相比之下,GIS则通过将地下管线与地表特征进行比对,推断出管线的位置。

使用雷达技术制作地下管线图的第一步是进行地面扫描。

地面扫描使用地下雷达仪器,该仪器通过在地表上移动并在不同部位发送和接收无线电波来测量管线的位置。

这些数据将被记录并上传到计算机中。

在计算机中,接下来需要对地面扫描数据进行处理和分析。

通过使用特定的软件,可以将扫描数据转换为三维管线图。

这个过程中,除了管线位置的信息,还可以得到管线的深度和直径等相关属性。

然而,雷达技术也存在着一些限制。

例如,当管线埋深较大或泥土含有矿物质时,雷达信号会减弱或被阻挡。

此外,某些地下管线,如塑料管线,可能无法很好地反射雷达信号。

因此,GIS技术成为一种补充测绘技术,用于获取地下管线图所需的完整信息。

GIS通过比对地表特征,推断出地下管线的位置。

例如,当地下管线与地表道路或建筑物平行或相交时,可以推测管线的位置。

此外,还可以通过挖掘已知管线的位置进行验证。

这些信息将与雷达技术获取的地面扫描数据进行整合,生成一幅包含管线位置和相关属性的地下管线图。

然而,为了确保制作出精确的地下管线图,单独使用雷达技术或GIS技术是不够的。

相反,需要综合使用多种测绘技术,并结合实地勘测和验证。

例如,可以使用地表探测仪器,如地震勘测仪,以获取更精确的地下管线位置信息。

此外,还可以进行地下管道的标记和地下探测,以验证地下管线图的准确性。

测绘技术在地下管线图绘制中的注意事项

测绘技术在地下管线图绘制中的注意事项

测绘技术在地下管线图绘制中的注意事项地下管线是现代城市的重要基础设施之一,其准确的地下管线图绘制对于城市管理和维护非常关键。

测绘技术在地下管线图绘制中扮演着重要的角色,然而,由于地下管线的特殊性质和复杂性,需要特别注意一些问题,以确保绘制出准确可靠的地下管线图。

首先,我们要了解地下管线的种类和布局。

地下管线主要包括水管、燃气管、电力线、通信线等各种管线,各管线在地下的布局有时会相互交错。

因此,在绘制地下管线图之前,需要对管线类型和布局有一个清晰的认识,以便准确地标示出每种管线的位置和走向。

其次,地下管线的深度和保护要求也是绘制地下管线图时需要注意的重要问题。

不同类型的管线,在地下的埋设深度和保护要求都有所不同。

在测绘过程中,必须了解和遵守相应的规定,以确保准确测量出管线的深度,并在图上明确标示出来。

此外,地下管线图的绘制还需要考虑地形和地质条件。

地形和地质条件会对地下管线的布局和埋设深度产生一定影响,因此,在绘制地下管线图时,需要对地形和地质条件进行详细调查,并在图上标示出相关信息。

这样做可以帮助城市管理者更好地了解地下管线状况,进一步做好管线维护和修复工作。

此外,还要注意在地下管线图绘制过程中的安全问题。

绘制地下管线图需要在地下进行测量和勘察工作,这可能存在一定的安全风险。

因此,在工作开始前,必须制定详细的安全计划,并严格按照安全规定操作,以确保工作人员的安全。

测绘技术在地下管线图绘制中的应用也需要充分利用现代科技手段。

地下雷达、GPS定位、激光测距等先进的测绘技术可以提高地下管线测绘的精度和效率。

同时,借助计算机辅助设计和地理信息系统的应用,可以更好地存储、管理和分析地下管线数据,提供准确可靠的地下管线图。

综上所述,测绘技术在地下管线图绘制中的注意事项包括:了解地下管线的种类和布局、考虑管线深度和保护要求、考虑地形和地质条件、注意安全问题,并充分利用现代科技手段。

只有综合考虑这些因素,才能绘制出准确可靠的地下管线图,进而为城市管理和维护提供有力支持。

如何进行地下管线的探测和测绘

如何进行地下管线的探测和测绘

如何进行地下管线的探测和测绘地下管线的探测和测绘是建筑、道路施工等工程中的一个重要环节。

准确地了解地下管线的位置和走向对于施工的顺利进行至关重要。

而在城市化进程中,地下管线的密度越来越高,这给管线探测和测绘带来了挑战。

本文将探讨如何进行地下管线的探测和测绘。

首先,在进行地下管线探测和测绘前,我们需要充分了解该地区的地下管线情况。

这包括了解管线的种类、走向、管径等信息。

一般来说,城市规划部门或者相关的专业机构会有管线图纸的记录,可以作为参考。

此外,还可以与当地的管线管理机构进行沟通,获取更详细的管线信息。

这些信息的获取对于后续的探测和测绘工作至关重要。

其次,地下管线的探测有多种方法,其中最常用的方法是地下雷达探测。

地下雷达利用电磁波在地下的传播特性,可以通过检测反射波来确定地下管线的位置。

这种方法非常高效,可以迅速获得较为准确的地下管线信息。

不过,地下雷达探测也有其局限性,比如在某些土壤条件下,探测深度会受到限制。

因此,在实际操作中,需要结合其他探测方法,比如地质勘探和有限元分析等,以提高准确性和可靠性。

在进行地下管线探测时,还需要做好现场的准备工作。

首先,需要对待探测区域进行彻底的清理,清除探测仪器可能受到干扰的物体,比如金属物品。

其次,需要选择合适的探测路径和探测方式。

一般来说,沿着道路中心线进行探测是较为常见的选择。

在探测过程中,还需要留意周围环境的变化,比如附近的建筑物、道路等,以避免对探测结果的影响。

除了地下管线的探测,我们还需要进行测绘工作,以绘制出准确的地下管线图。

测绘地下管线需要借助一些先进的技术手段,比如全站仪、激光扫描仪等。

这些仪器可以通过记录地面上的参考点坐标和管线的深度等信息,绘制出精确的管线图。

同时,为了提高测绘的准确性,可以采用多种测量方法的组合,比如三角测量和交会测量等。

这样可以避免单一测量方法可能出现的误差。

最后,地下管线探测和测绘是一项复杂的工作,需要经验丰富的专业人员进行操作。

测绘技术中如何进行地下管线测绘

测绘技术中如何进行地下管线测绘

测绘技术中如何进行地下管线测绘引言:地下管线测绘是现代城市建设中不可或缺的一环,它对于确保城市的基础设施安全运行至关重要。

然而,地下管线的复杂性和隐蔽性给测绘工作带来了巨大的挑战。

本文将探讨测绘技术在地下管线测绘中的应用,包括地面勘测、地下探测、三维建模和数据管理等方面。

一、地面勘测地面勘测是地下管线测绘的起点和基础。

传统的地面勘测方法包括实地测量和测量仪器测量。

实地测量主要依靠人工手持测量仪器进行,有一定的主观性。

而测量仪器测量则需要专业的技术人员进行操作。

随着科技的进步,现代地面勘测采用了全球定位系统(GPS)和激光测距仪等先进仪器,大大提高了测量的准确性和效率。

二、地下探测地下探测是地下管线测绘中的重要环节,它主要通过电磁感应、地质雷达和水平视测等手段来获取地下管线的位置和属性信息。

电磁感应技术通过探测地下电磁场的变化来识别管线位置,地质雷达则利用电磁波在地下的传播和反射特性进行探测,水平视测则是通过观察地表上的特征来推测地下管线的位置。

这些技术各有优劣,可以根据具体情况进行选择和组合使用。

三、三维建模三维建模是地下管线测绘中的核心环节,它将地下管线的位置、属性和几何信息以三维形式进行建模,为后续的分析和决策提供了可视化的工具。

目前,常见的三维建模技术包括激光扫描、光学摄影测量、卫星遥感和无人机测绘等。

这些技术可以为地下管线测绘提供高精度的三维数据,为城市规划、管线维护和应急预案等工作提供有力支持。

四、数据管理数据管理是地下管线测绘中不可忽视的一环,它涉及到数据的采集、存储、分发和更新等各个方面。

现代地下管线测绘通常采用地理信息系统(GIS)来进行数据管理,能够方便地将地下管线的位置、属性和几何信息进行整合和查询。

此外,云计算和大数据技术的应用也为地下管线测绘的数据管理提供了更多可能性。

结语:地下管线测绘是测绘技术的一项重要应用,其复杂性和隐蔽性给测绘工作带来了很大挑战。

然而,随着科技的不断进步,地面勘测、地下探测、三维建模和数据管理等方面的技术不断发展和创新,已经取得了很大的成果。

地下管线测绘的方法与数据整合技巧

地下管线测绘的方法与数据整合技巧

地下管线测绘的方法与数据整合技巧地下管线测绘是一项重要的工作,它对于城市的规划、建设和维护都具有重要作用。

地下管线的复杂性和隐蔽性导致了在测绘过程中的一系列挑战和困难。

本文将介绍地下管线测绘的一些方法和数据整合技巧,以期提供一些有益的参考和思路。

一、地下管线测绘的方法1. 传统测绘方法传统测绘方法主要包括地面测量和地下勘探。

地面测量常用的设备有全站仪和测量仪器,可以测量地面上的点,再通过测量角度和距离的方法确定地下管线的位置。

地下勘探则包括物探、雷达探测等方法,通过探测地下的物理性质来确定地下管线的位置。

2. 激光扫描技术激光扫描技术是近年来发展起来的一种新型地下管线测绘方法。

它利用激光束扫描地面,通过激光束的反射数据建立起地面的三维模型。

这种方法具有测量范围广、速度快和精度高的特点,能够有效地获取地下管线的位置信息。

3. 地理信息系统(GIS)技术地理信息系统技术是地下管线测绘中常用的数据整合和分析工具。

它将地下管线的位置信息和其他相关数据进行集成,形成一个综合的地理数据库。

通过GIS技术,可以对地下管线进行准确的空间位置分析和管理,为城市规划和维护提供有力的支持。

二、地下管线测绘的数据整合技巧1. 数据采集与整合地下管线测绘所涉及的数据种类繁多,包括地面测量数据、地下勘探数据、激光扫描数据、GIS数据等。

在进行数据整合时,首先需要对这些数据进行采集、清洗和转换,使其标准化和一致化。

然后,在数据整合的过程中,需要根据各种数据之间的关系建立起适当的数据模型和关联规则,以实现数据的有效整合和利用。

2. 空间数据分析与展示地下管线测绘的数据通常包含了大量的空间位置信息,因此,在数据整合后,可以利用GIS等技术进行空间数据分析和展示。

通过空间分析,可以对地下管线的分布、密度、长度等进行统计和分析,提供决策支持和管理依据。

同时,通过数据的可视化展示,可以更直观地了解地下管线的情况,便于相关人员的理解和决策。

勘测师如何进行地下管线测绘

勘测师如何进行地下管线测绘

勘测师如何进行地下管线测绘随着城市建设的不断发展,地下管线的布设越来越复杂,给日常维护和施工工作带来了一定的困难。

而勘测师作为地下管线测绘的专业人员,在确保施工安全和维护管网正常运行方面扮演着重要角色。

本文将介绍勘测师进行地下管线测绘的方法和流程。

一、前期准备工作在进行地下管线测绘之前,勘测师需要进行充分的前期准备工作,以确保测绘工作的准确性和安全性。

首先,勘测师需要详细了解测绘区域的地理环境和地下管线的类型。

其次,勘测师需要与相关部门和业主进行沟通,了解地下管线的图纸和相关资料。

在了解清楚地下管线的情况后,勘测师可以制定测绘方案并做好相应的工具和设备准备。

二、地下管线勘测地下管线勘测是测绘师进行地下管线测绘的核心工作。

勘测师可以采用多种方法来进行地下管线的勘测,包括地下雷达、全站仪等。

其中,地下雷达是一种常用的测量设备,它能够通过发送和接收无线电波来检测地下管线的位置和深度。

在使用地下雷达进行勘测时,勘测师需要按照事先制定的测绘方案,在测量区域进行仔细的搜寻和记录。

三、测绘数据处理与分析在完成地下管线勘测后,勘测师需要对获取的测量数据进行处理和分析。

首先,勘测师需要将测量数据导入计算机软件中进行处理,包括数据校正、去噪和剖面绘制等。

然后,勘测师可以使用专业软件对处理后的数据进行分析,以确定地下管线的位置、深度和类型等重要参数。

最后,勘测师可以根据分析结果生成测绘报告,并将相关数据和图纸保存备份。

四、测绘结果与应用地下管线测绘的最终目的是为了提供准确的测绘结果以供工程施工和维护使用。

因此,勘测师需要将测绘结果按照标准格式整理,并与相关部门和业主进行沟通和交流。

同时,勘测师还需要提供相应的图纸和数据,以便施工人员和维护人员在实际操作中使用。

此外,勘测师还应将测绘结果进行存档,以备今后的参考和查询。

总结:地下管线测绘对于城市建设和管网维护具有重要意义,而勘测师作为地下管线测绘的专业人员,需要有扎实的理论知识和丰富的实践经验。

地下管线测绘的关键步骤与技巧

地下管线测绘的关键步骤与技巧

地下管线测绘的关键步骤与技巧引言在城市和乡村中,地下管线如电力线路、通信线缆、自来水管道等起着至关重要的作用。

然而,由于地下管线隐藏在地面以下,其准确测绘和定位变得十分困难。

本文将探讨地下管线测绘的关键步骤与技巧,并分析其重要性。

第一部分:地下管线测绘的关键步骤1.地下管线调查和准备在进行地下管线测绘之前,必须进行必要的调查和准备工作。

首先,需要了解管线的种类、数量以及布局图。

此外,还需分析地形、土壤类型和地质条件等因素,以便确定最佳的测绘方法和仪器选择。

2.数据采集与处理数据采集是地下管线测绘的核心环节。

最常用的数据采集方法是地下雷达和电磁感应仪。

地下雷达通过发送无线电波并记录其反射信号来探测地下管线。

而电磁感应仪则利用水平磁场和垂直电场检测管线。

采集的数据需要进行处理,如噪声去除、滤波和数据解译等,以便获得准确的地下管线信息。

3.管线定位与标记在采集和处理数据之后,需要进行管线的定位和标记。

利用地下管线的地理坐标和测量数据,可以将管线在地面上进行定位,并进行标记。

这些标记可以是地下管线的深度、材料和用途等信息,有助于日后的维修和施工工作。

第二部分:地下管线测绘的关键技巧1.选择合适的测绘仪器地下管线测绘所需的仪器种类繁多,包括地下雷达、电磁感应仪、全站仪等。

选择合适的仪器对于获得准确的测绘结果至关重要。

应根据具体的工程需求、地质条件和预算等因素,综合考虑选择最适合的仪器。

2.多元化的测绘方法地下管线测绘并非一种方法可以解决所有问题,因此需要采用多元化的测绘方法。

根据不同的地下管线类型和测绘要求,可以选择地下雷达和电磁感应仪结合使用,以提高测绘的准确性和可靠性。

3.团队合作与技术培训在地下管线测绘中,团队合作和技术培训非常重要。

成员之间应密切合作,互相协作,确保测绘工作的顺利进行。

此外,定期的技术培训可以提高团队成员的专业知识和技能水平,使其能够应对各种复杂的测绘情况。

结论在城市化进程不断加快的今天,地下管线测绘变得越发重要。

探究地下管线测绘技术的工作原理与操作方法

探究地下管线测绘技术的工作原理与操作方法

探究地下管线测绘技术的工作原理与操作方法地下管线测绘技术是现代城市建设中必不可少的一项技术工作。

它的作用在于帮助确保地下排水、供电、通信等管线的准确位置,为后续工程施工和维护提供重要的参考依据。

本文将探究地下管线测绘技术的工作原理与操作方法。

地下管线测绘技术的工作原理是基于电磁感应原理。

对于地下埋设的金属管道,当它们被电磁波穿过时,会形成一种特殊的电磁信号。

这个信号可以通过接收设备来捕获,并通过分析处理得到相关的管线信息。

操作地下管线测绘技术的第一步是设置测量仪器。

要保证精确地探测地下管线,需要使用专门的地下探测仪器。

这些仪器应该具备高灵敏度和高精度的特点,同时也要有一定的防护措施,以避免其受到外界环境的干扰。

在实际的操作过程中,确定测量范围是至关重要的。

根据具体的工程要求,确定需要测量的区域范围,通常可以使用激光测距仪等设备来辅助确定。

进行地下管线测量之前,需要进行地面清理。

这是为了确保地下管线的信号不会受到地表物体的干扰。

比如,清理掉地表的树木、建筑物和其他物体,将地面恢复到尽可能平整的状态。

接下来,使用测量仪器进行地下管线测量。

根据测量仪器的不同,可以选择不同的操作模式,比如手持探测仪、载具探测仪等。

通过将测量仪器沿着设定的测量范围移动,可以获取地下管线的位置信息。

采集到的数据需要进行记录和分析。

数据可以以图表、数字等形式进行记录,并在后续的工作中进行分析和处理。

根据测量的数据,可以绘制出管线的分布图,并标注出管线的具体位置和属性。

除了测量工作,地下管线测绘技术还需要进行调研和维护。

在实际操作中,需要根据实际需要,进行定期的管线检查和维护工作。

这是为了确保地下管线的安全运行,防止各种事故的发生。

在进行地下管线测绘技术的工作过程中,需要注意一些问题。

首先,正确操作测量仪器是至关重要的。

专业的培训和操作指导可以帮助人员熟悉仪器的使用方法,避免操作中的错误。

其次,要了解地下管线的布局和特点,以便在实际测量中根据需要进行相应的调整。

如何利用测绘技术进行城市地下管线图绘制

如何利用测绘技术进行城市地下管线图绘制

如何利用测绘技术进行城市地下管线图绘制城市地下管线是指城市中各类供水、排水、燃气、电力、通讯等各种管线,它们被埋藏在地下,起到了连接城市基础设施的重要作用。

然而,由于地下管线的隐蔽性和复杂性,一旦发生破裂或泄漏,会给城市的正常运行带来严重影响。

因此,了解并绘制准确的城市地下管线图对城市管理和维护工作至关重要。

测绘技术是一种应用于地理空间数据获取、处理和分析的技术方法。

它可以帮助我们获取地表和地下的各种地理数据,如地势、地形、地貌等。

对于绘制城市地下管线图而言,测绘技术可以提供精确的地理数据,包括地下管线的位置、长度、深度、材质等信息。

下面将介绍如何利用测绘技术进行城市地下管线图绘制。

首先,利用地理信息系统(GIS)技术进行数据获取和处理。

GIS是一种将地理空间数据与属性数据相结合的技术,可以实现对地理数据的获取、存储、处理、分析和展示。

在城市地下管线图绘制中,通过先进的测绘仪器和设备,可以获取地表和地下的各种地理数据。

这些数据经过处理后,可以用于绘制地下管线的基本图像。

其次,利用雷达遥感技术进行地下管线数据获取。

雷达遥感技术是一种非接触式的探测技术,利用它可以探测地下草根、水位、土壤质地等地下环境信息。

对于城市地下管线图绘制而言,通过利用雷达遥感技术,可以获取到地下管线的位置、深度、材质等信息,从而帮助我们更准确地进行地下管线图的绘制。

然后,利用全站仪等测量仪器进行地下管线数据获取。

全站仪是一种高精度、多功能的测量仪器,可以实现三维坐标的测量和记录。

在绘制地下管线图时,可以在已知的控制点上设置全站仪,并对地下管线进行测量。

通过测量仪器记录下的三维坐标,可以准确绘制出地下管线的位置和走向。

最后,利用地理信息系统和图像处理软件进行城市地下管线图绘制。

通过上述测绘技术获取到的地下管线数据,在地理信息系统中进行数据处理和分析。

利用图像处理软件,可以对获取到的图像进行处理和修正,以获得更加清晰和准确的地下管线图。

《工程测量学》课件 4-1地下管线探测与管线图测绘

《工程测量学》课件   4-1地下管线探测与管线图测绘

地下管线是隐蔽工程,是埋设于地下(或水下)的各种管(沟、巷)道和电缆的总称,是城市基础设施的重要组成部分,它担负着城市工业与民用上下水、电、暖、气和通讯信息等的供配与传输,是城市赖以生存和发展的生命线。

目前,全国许多城市已完成地下管线普查工作,更多的城市正在或将要全面开展地下管线普查与测量工作。

地下管线的种类较多,根据性能和用途的不同,大体可以分以下几类:电力线路:高压输电、生产用电、电车用电等线路;电信线路:市内电话、长途电话、电视、广播和网络等线路;给水管道:工业给水、生活给水、消防给水等管道;排水沟管:工业污水、生活污水、雨水、降低地下水等管道和沟道;热力管道:蒸汽、热水、暖气等管道;气体管道:燃气、乙炔、氧气等管道;空气管道:新鲜空气、压缩空气等管道;燃料管道:石油、酒精等管道;灰渣管道:排泥、排灰、排渣、排尾矿等管道;其他管道:工业生产上用的管道,如氯气管道,以及化工用的管线等。

地下管线根据覆土深度不同又可分为深埋和浅埋两类。

另外,根据输送方式不同,管道又可分为压力管道和重力自流管道。

如给水、燃气、热力、灰渣等通常采用压力管道;而排水管道一般采用重力自流管道。

一、地下管线探测的目的和任务目前,地下管线探测的对象主要是地下管道和地下电缆两个方面,主要是查明地下管线的现状(管线和附属设施的空间位置及其属性特征),包括:管线探查管线测量沿地下管线的带状地形图测绘二、地下管线探查的内容与要求地下管线探查是指在现场对明显地下管线进行调查和隐蔽地下管线的探测,关键在于确定管线的平面位置和埋深。

二、地下管线探查的内容与要求对明显管线点的调查一般采用直接开井量测法,按照《城市地下管线探测技术规程》应查明每条管线的性质和类型,量测其埋深。

实地调查项目按表4-1进行选择或按照委托方的要求确定。

二、地下管线探查的内容与要求对隐蔽的地下管线点,应在现况调绘和实地调查的基础上,针对工作区内不同的地球物理条件,选用不同的物探仪器和方法,探测其水平位置,在地面设置管线点标志,并测定埋深数据。

地下管线测绘的流程与技术方案

地下管线测绘的流程与技术方案

地下管线测绘的流程与技术方案地下管线测绘是一项重要的工作,它涉及到城市规划、土地开发、基础设施建设等领域。

在城市快速发展的背景下,地下管线的规模和数量也在不断增加,因此精确测绘地下管线的位置和走向显得尤为重要。

本文将介绍地下管线测绘的流程和一些常用的技术方案。

一、前期准备工作地下管线测绘前的准备工作非常重要,它包括对目标区域的调查和研究,以及对测绘设备和人员的准备。

1. 调查和研究:在进行地下管线测绘之前,需要对目标区域进行全面的调查和研究。

这包括收集相关的资料和文献,了解地下管线的类型、走向和深度等信息。

同时,还需要与相关部门和机构进行沟通,了解他们的管线数据和测绘要求。

2. 设备和人员准备:地下管线测绘需要使用到一些特殊的设备和仪器,如地下雷达、激光测距仪和GPS定位系统等。

在进行测绘工作之前,需要确保这些设备的正常运转,并且由专业的人员进行操作。

此外,还需要组织一支高效的测绘团队,各个环节都要有相应的人员配备。

二、地下管线测绘的流程地下管线测绘的流程包括目标区域的布点、地面标志物的设置、测量数据的采集、数据处理和成果分析等环节。

1. 目标区域的布点:根据前期调查和研究的结果,确定地下管线测绘的目标区域。

在目标区域内,按照一定的间距设置控制点,在这些控制点上进行后续的地下管线测量工作。

2. 地面标志物的设置:在目标区域的控制点上设置地面标志物,以便于测绘人员进行测量。

这些地面标志物通常是一些固定的物体,如铁钉或标杆,可以被控制点的坐标所确定。

3. 测量数据的采集:测绘人员利用仪器进行数据采集,目前常用的方法有地下雷达和激光测距仪。

地下雷达可以探测地下管线的位置和走向,激光测距仪可以测量地下管线与地面的高度差。

4. 数据处理:采集到的测量数据需要进行处理,提取出有效信息。

这一步骤通常需要使用专业的测绘软件,比如AutoCAD或ArcGIS等。

数据处理的过程主要包括数据去噪、数据配准和数据整理等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

地下管线图测绘
武汉大学测绘学院 潘正风
一.地下管线探测
地下管线的分类和内容有:
电力管道:包括输配电电缆、动力电缆、照明电缆等管道。

电信管道:包括光缆管线、电视管线、市话管线、长话管线、军用通讯管线等管道。

给水管道:包括工业和生活用水、消防用水等输配水管道。

燃气管道:包括煤气、天然气、液化石油气等的输配管道。

下水管道:包括雨水、污水、工业废水等管道或渠道。

工业管道:又称特种管道,包括:热力、工业用气体、液体燃料、化工原料、排灰排渣等管道。

地下管线探测的概念包括地下管线探查和地下管线测量,前者主要针对缺少完整资料档案的已有的管线,后者主要针对新建的管线。

1.地下管线探查的任务和内容
城市地下管线探查的任务是:查明各种地下管线的平面位置、高程、埋深、走向、结构材料、规格、埋设年代、权属单位等,通过地下管线测量,绘制成地下管线平面图和断面图,并采集城市地下管线信息系统所需要的一切数据。

2.地下管线探测的方法
地下管线探查是在现场查明地下管线的敷设状况及在地面上的投影位置和埋深,并在地面设置管线点标志。

地下管线探查方法包括:明显管线点的实地调查、隐蔽管线点的物探调查和开挖调查。

3.地下管线探测的精度要求
地下管线点平面位置及深度探测的精度规定有:(1)隐蔽管线点的水平位置和埋深探查精度,(2)探测管线点的坐标和高程精度。

按照《城市地下管线探测技术规程》(2003年)对城市地下管线探测的精度要求如下。

类别 平面位置限差 埋深限差
探查精度测量精度测绘精度±0.10h
±5cm
图上±0.5mm
±0.15h
±3cm
二.地下管线测量
地下管线测量工作包括新建地下管线的施工测量(规划放线)、新埋设管线的竣工测量和已有管线探查测量。

其成果为:地下管线正确的施工定位、测绘地下管线图(平面图和断面图)及采集城市地下管线信息系统所需要的信息。

其地理空间位置必须采用本城市统一的平面坐标系统和高程系统。

地下管线的施工测量的基本方法同一般工程施工测量, 即在控制测量的基础上测设地下管线设计点位的三维坐标(平面位置和高程)。

地下管线的竣工测量是在管线施工时至回土前、地下管线特征点部位明显暴露的情况下进行, 施测对象明确, 所需观测数据容易获得, 并能有较高的测量精度。

所以从提高地下管线的空间地理位置精度出发, 必须按有关地下管线的规范和规程的规定,做到边施工边测量方式,直接测量出管线特征点的平面位置和高程, 绘制地下管线平面图、断面图和获取所需的管线属性信息。

地下管线探查测量是在已有地下管线探查后,对明显管线点和隐蔽管线点的标志点测定其平面位置和高程,获取绘制地下管线平面图、断面图数据和管线属性信息。

地下管线测量是在城市基本测绘工作的基础上进行的,因此地下管线控制测量应以城市基本控制网为依据,适当进行控制网加密即可。

一般布设四等或四等以下平面控制网和四等或四等以下水准网,即能满足地下管线测量工作的需要。

三.地下管线图测绘
1.地下管线点的平面位置测量
2.地下管线点的高程测量
3.同时测定管线点的平面位置和高程
在已知坐标和高程的平高控制点上,用全站仪极坐标法测定管线特征点的平面位置时,可以同时测定点的高程。

另外,用全球定位系统(GPS)双频接受机的实时动态定位(RTK)法,同样可以快速测得管线特征点的三维坐标。

4.地下管线属性数据采集
管线的属性描述有:类别、用途、材料、根/孔数、断面高、断面宽、工程执照号、敷设日期、备注等。

5.地下管线图测绘
地下管线图分为专业管线图和综合管线图两种,区别在专业管线图上除管线周围地形外只包括单一专业(一条或几条)管线,而综合管线图则包括该地段内所有各种专业管线。

地下管线地形图测量的基本方法与一般城市大比例尺地形图测量完全相同,只是在测量的内容上增加了地下空间(地下管线及其地下附属设施)的部分。

它们都采用本城市统一的平面坐标和高程系统,统一的图幅分幅方法和测绘技术标准。

因此,地下管线地形图的测绘一般都有条件以城市大比例尺地形图为基础(底图),加测属于地下管线专业部分的内容,以及修测、补测地形图上与现状不符的部分,来完成城市地下管线地形图的测绘。

6.地下管线纵横断面图测绘
用于地下管线信息管理的地下管线图,除了综合管线图、专业管线图以外,还有地下管线纵断面图和横断面图。

根据管线点的平面坐标和高程可以绘制地下管线的纵断面图,为了明显表示管线的纵向坡度,图的垂直比例尺规定要比水平比例尺大十倍;横断面图是为详细表示各种管线在某一里程处的断面分布情况,需要有较大的比例尺。

地下管线纵横断面图的比例尺
纵 断 面 图 横 断 面 图
水平比例尺 1:500 1:1000 1:100 1:200
垂直比例尺 1:50 1:100 1:100 1:200。
