余敦辉《汇编语言》实验指导书实验1-实验3
汇编语言实验指导书
目录第一部分汇编语言程序的上机过程 (1)一、建立汇编语言的工作环境 (1)二、在计算机上运行汇编语言的步骤 (1)三、建立ASM文件 (1)四、用MASM程序产生OBJ文件 (3)五、用LINK程序产生EXE文件 (3)六、程序的执行 (3)七、举例 (3)第二部分汇编语言上机调试 (4)一、为何需要调试？ (4)二、如何进行调试？ (5)第三部分汇编语言上机内容 (8)实验一输出字符串 (8)实验二算术指令综合编程 (8)实验三查找子字符串 (9)实验四字符串正向、反向输出 (9)实验五信息检索 (9)实验六格式化输出 (9)实验七数组合并 (10)实验八字符统计 (10)实验九数制转换 (10)第四部分汇编语言实验参考代码 (11)实验一输出字符串 (11)实验二算术指令综合编程 (11)实验三查找子字符串 (12)实验四字符串正向、反向输出 (13)实验五信息检索 (14)实验六格式化输出 (17)实验七数组合并 (18)实验八字符统计 (20)实验九数制转换 (22)第一部分汇编语言程序的上机过程一、建立汇编语言的工作环境为运行汇编语言程序至少要在磁盘上建立以下文件：1、编辑程序，如EDIT.EXE2、汇编程序，如MASM.EXE3、连接程序，如LINK.EXE4、调试程序，如必要时，还可建立如CREF.EXE，EXE2BIN.EXE等文件。
二、在计算机上运行汇编语言的步骤1、用编辑程序建立ASM源文件，以ASM作为扩展名2、用汇编程序把ASM文件转换成OBJ文件3、用连接程序把OBJ文件转换成可执行文件4、在DOS提示符下直接键入可执行文件名即可执行该程序三、建立ASM文件建立ASM文件的编辑程序可以是DOS自身带的编辑程序EDIT.EXE，在DOS提示符下键入EDIT命令即可出现EDIT界面，其操作如下：D:\>edit源程序输入完后，以ASM作为扩展名进行保存，假设所保存的文件名为：ex.asm。
汇编语言实验一 指导书
实验一：汇编上机指导及例示一、实验目的●了解汇编语言程序的运行环境和所需的系统程序；二、实验要求●掌握如何编辑、汇编、连接和运行汇编程序；●掌握常用的DEBUG命令。
三、实验原理题：在屏幕上显示一条'THIS IS A SAMPLE PROGRAM OF KEYBOARD AND DISPLAY'提示信息，如从键盘上输入ESC键，则结束程序，如输入的不是大写字母，则在显示器上显示出来，如输入的是大写字母，则转换为小写字母输出。
四、实验设备计算机五、实验步骤1、用用文字编辑工具（常用EDIT或记事本）将源程序输入,其扩展名为.ASM。
2、用MASM对源文件进行汇编,产生.OBJ文件和.LST文件。
若汇编时提示有错,用文字编辑工具修改源程序后重新汇编,直至通过。
3、用TYPE命令显示产生的.LST文件。
4、用LINK将.OBJ文件连接成可执行的.EXE文件。
5、在DOS状态下运行LINK产生的.EXE文件。
用于调试程序时的输入格式：DEBUG FILENAME.??? 回车其中FILENAME是主文件名，???是扩展文件名，例如我们在此前已编译好了一个文件，它的名字为：djx.exe 要对它进行调试时就在DOS提示符下打：DEBUG djx.exe 回车，便可见到 '-' 提示符，如无任何提示说明正确，可进行调试按ESC键可返回DOS。
若未出现预期结果,用DEBUG检查程序。
附: 基本debug操作1、显示内存单元的内容：－d [地址] 或 [范围]2、修改内存单元的内容：－e 地址内容表或－e 地址3、显示CPU内部寄存器和标志位状态：－r4、显示和修改某个寄存器的内容：－r 寄存器名5、汇编命令：－a 地址6、逐条指令追踪：－t [＝地址] （无地址则执行IP所指示的指令）7、退出debug：－g8、多条指令追踪：－t [=地址] [n]注：该指令从指定地址起执行n条命令后停下来9、运行命令：－g [=地址1] [地址2 [地址3...]]地址1规定了运行起始地址，后面的地址均为若干断点地址10、反汇编命令：（1）－u [地址]该命令从指定地址开始，反汇编32个字节，若省略地址，则从上一个u命令的最后一条指令的下一单元开始显示32个字节（2）－u 范围该命令对指定范围的内存单元进行反汇编如：－u 04ba：0100 0108等价于：－u 04ba：0100 L9下面给出一些常见出错信息，以便查对：1、Register already defined 汇编内部出现逻辑错误2、Unknown symbol type 在符号语句的类型中，有些不能识别的东西3、Symbol is multi-defined 重复定义一个符号4、Symbol not defined 符号没有定义5、Syntax error 语句的语法与任何可识别的语法不匹配6、Symbol is reserved word 企图非法使用一个汇编程序的保留字(例：定义add为一变量)7、Not proper align/combine type SEGMENT参数不正确8、One operand must be const 这是加法指令的非法使用9、Operands must be same or 1 abs 这是减法指令的非法使用10、Already have base register 试图重复基地址11、Illegal size for item 引用的项的长度是非法的，（如：双字移位）12、Illegal register value 指定的寄存器值不能放入“reg”字段13、Must be AX or AL 某些指令只能用AX或AL14、Improper use of segment reg 段寄存器使用不合法（如：mov ds,0）15、Division by 0 or overflow 给出一个用0作除数的表达式16、Value is out of range 数值大于需要使用的17、CS register illeal usage 试图非法使用CS寄存器18、DUP is too large for linker DUP嵌套太长，以至于从连接程序不能得到所要的记录。
汇编语言实验指导书（第1组）
实验一、Debug调试实验指导书一、实验目的1.进一步学习汇编语言基本指令使用方法；2.学习DEBUG调试工具的基本使用方法；掌握debug调试命令a、u、r、d、t、g等3.逐条观察程序指令的执行过程，理解指令的功能，理解程序自动、顺序地执行的概念，实践其过程(重点)。
二、实验题目1.编写、输入一个32位二进制数相加程序，逐条执行指令，观察指令执行情况。
2.使用已经过汇编和连接的小程序(t3-2.exe)，将其装入内存，逐条执行指令，观察执行过程和结果。
在实验过程中，使用D命令修改XXX和YYY单元中的数据，再重新计算其结果。
三、编程提示1.启动计算机的WINDOWS操作系统，运行DEBUG程序。
2.方法1：在开始菜单中找到“运行”，输入“cmd”后回车，启动ms-dos command程序，再在该程序内输入“DEBUG”并按回车，即启动DEBUG调试程序。
3.方法2：在开始菜单中找到“运行”，输入“DEBUG”后确定，即启动DEBUG调试程序。
4.开始编程方法1：在debug中输入a命令，并回车。
显示出的地址是当前指令代码所存放的地址。
接着，逐条有序地输入汇编指令，直接回车即可结束程序指令的输入过程。
如需修改程序，则先确定错误指令的地址，再使用“a 地址号”命令修改。
注意，修改前后指令长度如发生改变，会对该指令以后的指令码的存储造成影响，使程序不能正确执行。
(为什么？)方法2：将事先已经准备好的可执行程序(.exe文件)装入存储器，使用如下命令：debug 文件名.exe。
(.exe必须写全，否则找不到程序文件，为什么？)5.程序调试过程(1)使用u命令将程序反汇编，观察其汇编指令的与源程序的对应关系，观察每一条指令的代码、存放地址、指令代码长度等；(重要)(2)使用r命令读出各寄存器中的数值，从CS:IP寄存器中的数值确定程序当前应执行的指令；(结合计算机硬件知识加以理解)(3)察看当前指令的长度、指令代码、指令功能、操作数的寻址方式、所涉及的寄存器和存储器中的数值；(4)使用d命令读出所关注的存储器中的数值，并计算其地址顺序；(5)使用t命令执行单条指令，察看指令执行后相关存储器和存储器中的数值变化情况，察看标志位寄存器的变化情况，判断指令执行后的计算结果是否正确？如遇到条件转移指令时要判断是否转移，转移或不转移时下一条指令的地址是什么？(重要)(6)使用e命令读出、修改存储器中的相关数据，可重新执行相关计算指令，再观察结果。
《汇编语言》实验指导书
（1）输入程序并汇编
_A100
0B03：0100 MOV DL，33
0B03：0102 MOV AH，2
0B03：0104 INT 2l
“0B03：0100”类似这样的地址是系统自动提供的，不需用户输入。至此程序已输入完毕，并汇编成机器指令。现在用G命令运行程序如下：
（2）运行程序
_G
3
Program terminated normally
编程思路（仅供参考）：
该题目要求掌握运算中带符号数和无符号数运算的区别。本题目只考虑有符号数情况
参考程序清单:ABC.ASM
DATA SEGMENT
X DB1;x 单元存放数字1，以下类推
Y DB4
Z DB3
WDB?,? ;预留2个单元，存放运算结果
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
INT 21H
：
当要执行INT 21H这条指令时，若用T命令进行跟踪，则进入INT 21H程序（DOS功能调用）后，需要数十次T命令才能返回当前程序；若采用P命令进行调试，则只执行INT 21H一条指令，执行完立即返回，给调试者的感觉好象是执行了一条普通指令一样。因此，当读者以后遇到CALL、INT n指令或带重复前缀的数据串操作指令时，若不想观察相应过程的详细执行过程，就可以用P命令。
若是0则为偶数若为2则为奇数可以采用test指令和条件转移指令jz来实现在内存中以buf单元开始缓冲区中连续存放着10个学生的分数试编制程序统计英中90100分8089分6079分及60分以下少人并把结果分别存放在s9s8s7和s6试编制程序从键盘输入学生成绩abcd自动汇总并显示各类分数的人数假定各类分数的总人数在0止输入
汇编实验指导书

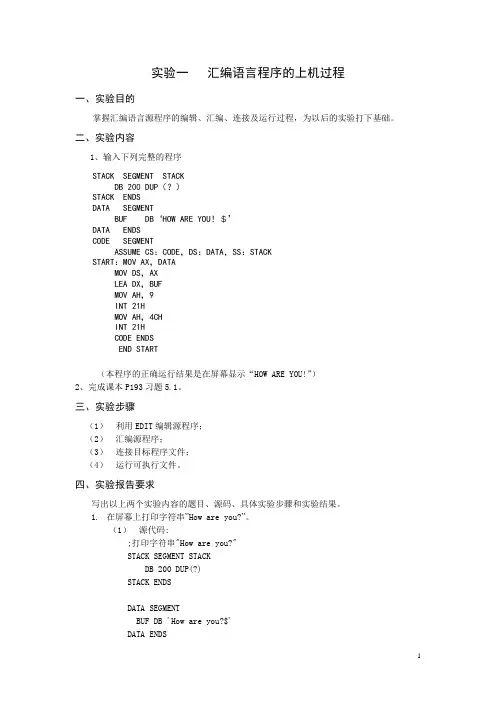

实验一汇编语言程序的上机过程一、实验目的掌握汇编语言源程序的编辑、汇编、连接及运行过程，为以后的实验打下基础。
二、实验内容1、输入下列完整的程序STACK SEGMENT STACKDB 200 DUP（？）STACK ENDSDATA SEGMENTBUF DB‘HOW ARE YOU！＄’DATA ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACKSTART：MOV AX，DATAMOV DS，AXLEA DX，BUFMOV AH，9INT 21HMOV AH，4CHINT 21HCODE ENDSEND START（本程序的正确运行结果是在屏幕显示“HOW ARE YOU!”）2、完成课本P193习题5.1。
三、实验步骤（1）利用EDIT编辑源程序；（2）汇编源程序；（3）连接目标程序文件；（4）运行可执行文件。
四、实验报告要求写出以上两个实验内容的题目、源码、具体实验步骤和实验结果。
1.在屏幕上打印字符串”How are you?”。
（1）源代码:;打印字符串"How are you?"STACK SEGMENT STACKDB 200 DUP(?)STACK ENDSDATA SEGMENTBUF DB 'How are you?$'DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATA, SS:STACKSTART: MOV AX, DATAMOV DS, AXMOV AX, STACKMOV SS, AX;在屏幕上打印字符串LEA DX, BUFMOV AH, 9HINT 21HMOV AH, 4CHINT 21HCODE ENDSEND START（2）具体实验步骤：编辑→保存→masm→link→运行（3）结果截图：2.编写一个汇编语言程序，要求对键盘输入的小写字母用大写字母显示出来。
《汇编 语言》实验 指导书

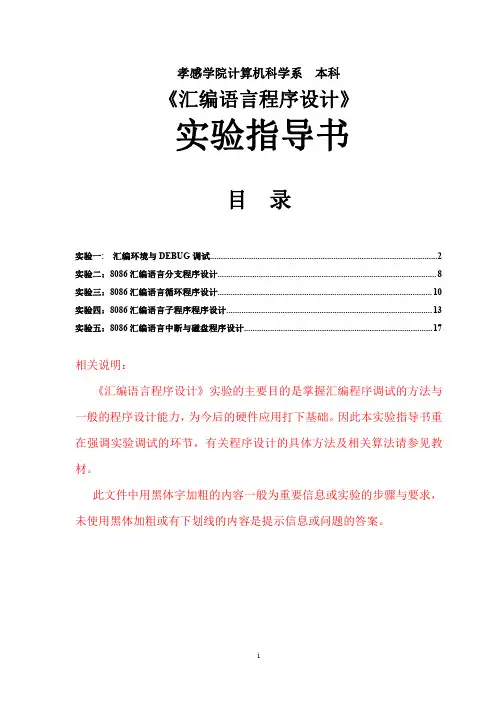

孝感学院计算机科学系本科《汇编语言程序设计》实验指导书目录实验一:汇编环境与DEBUG调试 (2)实验二：8086汇编语言分支程序设计 (8)实验三：8086汇编语言循环程序设计 (10)实验四：8086汇编语言子程序程序设计 (13)实验五：8086汇编语言中断与磁盘程序设计 (17)相关说明：《汇编语言程序设计》实验的主要目的是掌握汇编程序调试的方法与一般的程序设计能力，为今后的硬件应用打下基础。
因此本实验指导书重在强调实验调试的环节，有关程序设计的具体方法及相关算法请参见教材。
此文件中用黑体字加粗的内容一般为重要信息或实验的步骤与要求，未使用黑体加粗或有下划线的内容是提示信息或问题的答案。
实验一:汇编环境与DEBUG调试目的与要求熟悉汇编环境与汇编源程序的调试，重点掌握汇编的过程与常用DEBUG命令的用法实验内容一、熟悉汇编的编程环境1．汇编语言源程序的建立：可以使用任何文本编辑器建立汇编源程序文件，如：TC、EDIT等。
但建立的文件扩展名建议为.asm，下面的源程序功能用于在屏幕上输出字符串“hello,world!”，我们通过此源程序的运行过程了解汇编的编程环境。
DATA SEGMENTBUF DB“hello,world!$”DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXLEA DX，BUFMOV AX,9INT21HMOV AH,4CHINT21HCODE ENDSEND START在DOS提示符下键入以下编辑器命令，如：C:\MASM>EDIT或TC然后在编辑器的窗口中通过键盘输入以上源程序。
并保存为文件abc.asm.后返回到DOS提示符下。
2．将源程序文件汇编成目标程序文件：汇编功能可以使用Microsoft的MASM进行，微软的汇编程序有多个版本，但使用方法大致相同，本实验将使用MASM 5.0进行汇编。
汇编语言实验指导书 (3)
实验报告实验课程：汇编语言学生姓名：李斯超学号：6100409010专业班级：电三091班2010年12月20日目录实验1 利用DEBUG调试汇编语言程序段实验2 初级程序的编写与调试实验（一）实验3 初级程序的编写与调试实验（二）实验4 汇编语言程序上机过程实验5 分支程序实验实验6 循环程序实验实验7 子程序实验实验1 利用DEBUG调试汇编语言程序段一．实验目的1．熟悉DEBUG有关命令的使用方法；2．利用DEBUG掌握有关指令的功能；3．利用DEBUG运行简单的程序段。
二．实验内容1．进入和退出DEBUG程序；2．学会DEBUG中的1）D命令（显示内存数据D 段地址:偏移地址）例1：-D1002）E命令（修改指定内存）例1：-E100 41 42 43 44 48 47 46 45-D 100，L08结果：08F1：0100 41 42 43 44 48 47 46 45例2：-E 100：08F1：0100 76 42 ：42是操作员键入此命令是将原100号内存内容76修改为42，用D命令可察看。
3）R命令（显示当前寄存器的内容）4）T命令（设置陷井，单步执行）5）A命令（将指令直接汇编成机器码输入到内存中。
）6）G命令等的使用（执行A命中输入的汇编指令）3．用DEBUG，验证乘法、除法、加法、减法、带进位加、带借位减、堆栈操作指令、串操作指令的功能。
四．实验环境PC微机DOS操作系统或Windows 操作系统MASM.EXE,LINK.EXE,或宏汇编集成环境五．实验步骤1．在DOS提示符下，进入DEBUG程序；在运行中输入cmd命令调出DOS窗口，在其中输入debug命令进入程序。
2．详细记录每一步所用的命令，以及查看结果的方法和具体结果。
（1）在debug中输入D查看当前数据数据段的断地址：偏移地址中的内容。
如输入－d100，接着操作输入e命令，e命令可以修改指定的内存中的数据，如输入－e10041，42，43，44，48，47，46，45。
汇编实验指导1
《汇编语言程序设计》实验指导书实验1 DEBUG的使用1、实验目的掌握DEBUG常用命令的使用；熟悉8086CPU内部有多少寄存器；掌握访问段式存储器结构地址的表示方法。
2、实验内容将数据段中的两个数求和，结果保存在数据段中。
源程序、机器语言程序如下：CS：0100 Al 00 00MOV AX，[0000]CS：0103 03 06 02 00ADD AX，[0002]CS；0107 A3 04 00MOV [0004]，AXCS：010A CB RETF数据段内容如下：DS：0000 2301 2500；两个已知数3、实验步骤（1）用E命令键人上述机器语言程序和数据段的初值。
—E DS：000 2301 2500—E DS：006 2A 2A 2A (2A为*标记，是为便于查看数据段内容而设置)—E CS：100 A1 00 00 03 06 02 00—E CS：107 A3 04 00 CB（2）用D命令检查数据段、代码段内容。
—D DS：0—D CS：100（3）用T命令逐条执行上述程序，注意观察每条指令执行后相应寄存器的变化。
（4）用U命令反汇编本程序。
—U 100 10A（5）用R命令修改IP的内容为0100重新执行上述程序。
—R IP显示：IP 010A：0100（6）用G命令运行程序。
—G =CS：0100 107观察：IP＝AX＝—G =CS：0100 10A观察：IP＝AX＝4、实验思考题（1）用A命令输入源程序：CS：0100 MOV AX，FFFFSTC0104 MOV DS，AXMOV BX，DSMOV ES，BXMOV CX，ESMOV SS，CXMOV DX，SSMOV SP，DXMOV BP，SPMOV SI，BPMOV DI，SIJNB 012lXOR AX，DIJNZ 0125CLCJMP 01040121 OR AX，DIJZ 01000125 HLT（2）用T命令单步执行上述程序。
《汇编语言程序设计》实验指导书
实验一简单程序编制和上机过程一．实验目的1．掌握计算机常用代码的软件转换技术。
2．熟悉DEBUG软件的使用。
3．掌握简单程序的编程方法。
二．实验内容代码转换是计算机和I/O设备进行信息交换的重要技术之一。
各种I/O设备所提供和接收的数据编码不尽相同。
为了处理这些信息，计算机必须将各种不同编码形式的信息转换成别种适当的数据形式。
例如，键盘输入的数据均为ASC Ⅱ码形式存储在内存中，通常要求将其转换成相应的数据形式。
一般实现代码转换有两种方法：1．软件法利用CPU的算术逻辑运算功能，通过运算或查表实现各种数据代码间的转换。
该方法经济但速度慢。
2．硬件法利用专用代码转换集成电路进行转换。
如74LS74可把BCD码转换为七段代码。
这种方法需要硬件费用，但速度快。
本实验要求掌握软件编码转换技术。
计算机常用的代码有二进制、八进制、十六进制、BCD码、ASCⅡ码、七段码等，它们之间的相互关系如下表所示。
本次试验的内容是ASCⅡ码转换为未组合BCD码设从键盘输入十进制数的ASCⅡ码已存放在起始地址CS ：150H的单元中，把它转换成未组合BCD码后，再分别存入起始地址为CS：15AH的单元中。
若输入的不是十进制数的ASCⅡ码，则相应存放结果单元的内容为“FF”。
提示：1．组合BCD码是一位十进制数字占一个字节，高半字节为0，低半字节为该十进制数字的BCD码。
ASCⅡ码转换为未组合BCD码只需减30H。
2．程序框图如下图所示。
3．程序执行前，需要在CS：150H内存缓冲区写入待转换的ASCⅡ码。
方法如下：方法一：用A命令-ACS：150 DB 35，39，30，41，32CS：155 ∧C方法二：用E 命令-ECS：150，35，39，30，41，32方法三：用F命令-FCS：150 L5 35，39，30，41，321．执行程序后检查执行结果可用D命令：-DCS：15ACS：15A 05，09，00，FF，02ASCⅡ码转换为未组合BCD码的程序流程图参考程序如下：ORG 100HMOV CX，0005HMOV DI，150HBB：MOV BL，0FFHMOV A，[DI]CMP AL，3AHJNB DONESUB AL，30HJB DONEMOV BL，ALDONE：MOV AL，BLMOV [DI+0AH]，ALINC DILOOP BBINT 20HORG 150HDB 35H，39H，30H，41H，32H实验二顺序结构的程序设计一．实验目的1．掌握计算机常用代码的软件转换技术。
汇编语言程序设计实验指导书
汇编语⾔程序设计实验指导书汇编语⾔程序设计实验指导书信息学院⼆OO七年九⽉汇编语⾔程序设计实验指导讲义⽬录序⾔ IBM PC汇编语⾔实践操作 (1)实验⼀ DOS常⽤命令及8088指令使⽤ (8)实验⼆内存操作数及寻址⽅法 (11)实验三数据串传送和查表程序 (13)实验四屏幕字符显⽰程序 (15)实验五条件转移指令 (17)实验六汇编语⾔程序上机过程 (20)实验七分⽀程序 (22)实验⼋多重循环程序 (24)实验九⼦程序 (25)实验⼗⾳乐程序 (28)实验⼗⼀数码转换程序 (30)实验⼗⼆键盘和窗⼝程序 (33)实验⼗三活动图形显⽰程序 (35)实验⼗四磁盘⽂件操作程序 (38)实验⼗五绝对磁盘读写程序 (44)IBM PC汇编语⾔实践操作本章主要介绍了汇编语⾔源程序的编辑、汇编、连接的⽅法，DEBUG调试命令及其使⽤⽅法⼀、编辑源程序汇编语⾔源程序：⽤汇编语句编写的解决应⽤问题的程序。
汇编程序：将汇编语⾔源程序翻译成机器语⾔程序的系统。
汇编：将汇编语⾔程序翻译成机器语⾔程序的过程。
在编辑汇编语⾔源程序时，对计算机硬件⼯作环境⽆特殊要求，对软件⼯作环境要求也很简单，只需⽤建⽴ASCII码⽂本⽂件的软件即可。
（1）编辑软件⾏编辑软件：/doc/9a62dcfd770bf78a65295449.html全屏编辑软件：WPS、/doc/9a62dcfd770bf78a65295449.html 、/doc/9a62dcfd770bf78a65295449.html 、WORD、PE等。
当输⼊、建⽴和修改源程序时，可任选⼀种编辑软件，不要⽤格式控制符，要求编辑完成的⽂件扩展名⼀定是.ASM。
（2）汇编程序有汇编ASM.EXE、宏汇编MASM.EXE及TASM等，⼀般使⽤宏汇编MASM.EXE，因它⽐ASM.EXE功能强。
TASM适⽤于8086/8088~Pentium系列指令系统所编写的汇编语⾔程序，是⽐较先进的汇编⼯具。
汇编语言指导书
实验内容及步骤 一、利用查表方法把DX的内容(十六进制数)转换成ASCII码 1、用A命令键入下列程序: MOV BX,1000 MOV DI,2000 MOV CX,4 LOP: PUSH CX MOV CL,4 ROL DX,CL POP CX MOV AL,DL AND AL,0F XLAT CLD STOSB LOOP LOP INT 20 2、用A命令在1000H处键入下列ASCII码并用D命令检查之: DB …0123456789ABCDEF? 用D命令检查时注意左边的ASCII码值和右边的字符。 4、用T命令逐条运行这程序到LOOP指令处,观察并记录每次运行结果,特别是SP和堆栈内容(用D命令检查)。 5、用G命令将此程序运行到结束,并用D命令检查2000H处所转换的结果。可注意屏幕右边的ASCII字符与DX是否一致。 二、数据串搬家程序: 1、用A命令键入下列程序: MOV SI,1000 MOV DI,1500 MOV CX,0F LOP: MOV AL,[SI] MOV [DI],AL INC SI INC DI LOOP LOP INT 20 2、用A命令DB伪指令在1000H键入下列字符串: ‘IBM_PC COMPUTER'
在操作时要注意提示信息,并按提示操作。 二、DEBUG 命令使用 1、键入 DEBUG 进入 DEBUG 控制状态,显示提示符 '- '。 2、用命令 F100 10F 'A' 将'A'的ASCII码填入内存。 3、用命令 D100 10F 观察内存中的十六进制码及屏幕右边的ASCII字符。 4、用命令 F110 11F 41 重复上二项实验,观察结果并比较。 5、用命令 E100 30 31 32 …… 3F将30H-3FH写入地址为100开始的内存单元中,再用D命令观察结果,看键入的十六进制数是 什么字符的ASCII码? 6、用H命令检查下列各组十六进制数加减结果并和你的手算结果比较: (1)34H,22H (2)56H,78H (3)A5,79H (4)1284H,5678H (5)A758H,347FH 7、用R命令检查各寄存器内容,特别注意AX,BX,CX,DX,IP及标志位中ZF,CF和AF的内容。 8、用R命令将AX,BX内容改写为1050H及23A8H。 三、熟悉汇编语言的编程过程 1、首先在运行菜单中运行CMD命令，进入DOS状态。 2、切入D:盘，进入MASM。 3、用EDIT <文件名.asm> 命令编辑下列源程序。 data segment message db "Hello World!",'$' data ends code segment assume cs:code,ds:data begin:mov ax,data mov ds,ax mov dx,offset message mov ah,9 int 21h mov ah,4ch int 21h code ends end begin 4、用MASM <文件名> 命令编译源程序。（如果出错，则需要重新编 辑，修改错误）。 5、用LINK <文件名>命令连接目标文件，生成可执行文件。（可以用 DIR命令查一下—）。 6、运行该可执行文件,检查是否正常输出字符串。 实验报告要求
《汇编语言》实验讲义
《汇编语言程序设计》实验指导书实验一汇编语言程序上机过程以及调试一、预习内容1. 工具软件MASM、LINK的使用2. 常用DEBUG命令的使用: G,D,R,T,U,Q3. 完整程序设计方法的格式。
二、目的要求1. 掌握常用工具软件MASM、LINK的使用2. 掌握常用DEBUG命令: G,D,R,T,U,Q 能灵活使用这些命令调试程序3. 掌握完整程序设计方法的格式，能正确书写数据段，代码段等。
三、实验内容比较两个字符串string1和string2所含的字符是否相同,如果相同则显示’Match'否则显示’No match’.请读程序，并将程序补充完整。
DSEG SEGMENTstring1 db 'Move the cursor backward.'string2 db 'Move the cursor backward.'mess1 db 'Match.',13,10,'$'mess2 db 'No match.',13,10,'$'DSEG ENDSCSEG SEGMENTassume cs:CSEG, ds:DSEG, es:DSEG,MAIN PROC FARstart: mov ax, dsegmov ds, axmov es, axlea si ,string1①cld②repz cmpsbjz matchlea dx,mess2jmp short dispmatch:lea dx,mess1disp: mov ah,09hint 21hmov ax, 4c00hint 21hMAIN ENDPCSEG ENDSend start实验步骤：1）用文字编辑工具（记事本或EDIT）将源程序输入完整后保存在D:\masm50下,注意保存时将文件扩展名改为.asm(如lab1.asm)。
汇编语言实验指导书
实验目的与要求一、实验目的学习程序设计的基本发方法和技能，熟练掌握用汇编语言设计、编写、调试和运行程序的方法。
为后续课程打下坚实的基础。
二、实验要求1、上机前要作好充分准备，包括程序框图、源程序清单、调试步骤、测试方法、对运行结果的分析等。
2、上机时要遵守实验室的规章制度、爱护实验设备。
要熟悉与实验有关的系统软件(如编辑程序、汇编程序、连接程序和调试程序等)的使用方法。
在程序的调试过程中，有意识地学习及掌握debug程序的各种操作命令、以便掌握程序的调试方法和技巧。
3、每个实验完成后，应写出实验报告。
实验报告的要求如下：①实验目的②实验内容③算法分析及详细的寄存器和变量分配④流程图⑤程序代码⑥实验结果⑦分析总结（心得体会）实验一、汇编语言上机操作过程一、实验目的1、熟悉汇编语言程序的调试环境2、掌握部分DEBUG命令二、实验内容编写一个汇编语言程序，计算1+2+3+…+99+100，并将结果存入SUM字单元。
通过调试程序熟悉汇编语言的上机操作过程及部分命令。
三、上机操作过程1、建立ASM文件(编辑源程序)使用编辑程序EDIT在磁盘上建立源程序EX.ASM例如：D:\MASM>EDIT EX.ASM2、用MASM程序产生OBJ文件源文件建立后，就要用汇编程序对源文件汇编，汇编后产生二进制的目标文件(OBJ 文件)例如：D:\MASM>MASM EX3 、用LINK程序产生EXE文件汇编程序已产生出二进制的目标文件(OBJ)，但OBJ文件并不是可执行文件，还必须使用连接程序(LINK)把目标文件转换为可执行的EXE文件例如：D:\MASM>LINK EX4、调试运行在建立了EXE文件后，就可以直接从DOS执行程序。
如果用户程序有错误或者没有直接将结果在终端上显示出来，程序执行完之后无法看见正确的结果。
那么怎么知道程序执行的结果是正确的呢？此外，大部分程序必须经过调试阶段才能纠正程序执行中的错误，得到正确的结果。
《汇编语言》指导书(5,6,8专业)
《汇编语言程序设计》实验指导书实验一汇编语言上机过程和Debug常用调试命令一．实验目的：学习程序设计的基本方法和技能，熟练掌握用汇编语言设计、编写、调试和运行程序的方法。
二．实验题目：熟悉与实验有关的系统软件(如编辑程序、汇编程序、连接程序和调试程序等)的使用方法。
在调试过程中，学习及掌握debug程序的各种操作命令。
三．问题描述：试编写一程序：比较两个字符串string1和string2所含的字符是否相同，若相同则显示‘match’; 否则，显示‘no match’。
四．方法说明：a)使用ws、tc或EDIT编辑程序来建立源文件，然后存盘，使系统返回DOS。
b)用汇编程序masm(或asm)对源文件汇编产生目标文件obj如：汇编指示出错则需重新调用编辑程序修改错误，直至汇编通过为止。
c)用连接程序link 产生执行文件EXE.d)执行程序，可直接从DOS执行程序。
e)使用debug程序调试程序的方法。
五．实验步骤：1．调用字处理程序EDIT 建立以sample.asm文件datarea segmentstring1 db‘move the cursor backward.’string2 db‘move the cursor backward.’mess1 db ‘Match..’,13,10,’$’mess2 db ‘No match!..’,13,10,’$’datarea endsprognam segmentmain proc farassume cs:prognam,ds:datarea,es:datareastart:push dssub ax,axpush axmov ax,datareamov ds,axmov es,axlea si,string1lea di,string2cldmov cx,25repz cmpsbjz matchlea dx,mess2jmp short dispmatch:lea dx, mess1disp:mov ah,09int 21hretmain endpprognam endsend start2．对源文件汇编产生目标文件objD:\masm 文件名。
汇编语言实验指导书
汇编语言实验指导书目录实验一DEBUG的启动及其基本命令的使用 (2)实验二存操作数及寻址方法 (6)实验三汇编语言程序的调试与运行 (8)实验四查表程序设计 (10)实验五系统功能调用 (12)实验六循环程序设计 (13)实验七分支程序设计 (15)实验八子程序设计 (18)实验九综合程序设计 (20)附录实验报告 (21)实验一DEBUG的启动及其基本命令的使用一．实验目的：掌握DEBUG 的基本命令及其功能二．实验容：DEBUG是专门为汇编语言设计的一种调试工具，它通过步进，设置断点等方式为汇编语言程序员提供了非常有效的调试手段。
1、DEBUG程序的启动在DOS提示符下，可键入命令：C>DEBUG[d:][path][文件名][ 参数1][参数2]其中文件名是被调试文件的名称，它须是执行文件（EXE），两个参数是运行被调试文件时所需要的命令参数，在DEBUG程序调入后，出现提示符“-”，此时，可键入所需的DEBUG命令。
在启动DEBUG时，如果输入了文件名，则DEBUG程序把指定文件装入存。
用户可以通过DEBUG的命令对指定文件进行修改、显示和执行。
如果没有文件名，则是以当前存的容工作，或者用命名命令和装入命令把需要的文件装入存，然后再用DEBUG的命令进行修改、显示和执行。
2、DEBUG的主要命令（1）汇编命令A，格式为：-A[地址]该命令从指定地址开始允许输入汇编语句，把它们汇编成机器代码相继存放在从指定地址开始的存储器中。
（2）反汇编命令U，有两种格式：1）-U[地址]该命令从指定地址开始，反汇编32个字节，若地址省略，则从上一个U命令的最后一条指令的下一个单元开始显示32个字节。
2）-U围该命令对指定围的存单元进行反汇编，例如：-U 04BA：0100 0108或–U 04BA：0100 L9此二命令是等效的。
（3）运行命令G，格式为：-G [=地址1][地址2[地址3。
]]其中地址1规定了运行起始地址，后面的若干地址均为断点地址。
汇编语言实验指导书
实验 1 DEBUG的使用一、实验目的1.通过实验了解和熟悉微机系统的配置。
2.学习在DEBUG状态下输入汇编源程序的方法。
3.初步掌握调试(在DEBUG状态下)的过程。
二、实验任务1. 本实验要求在DEBUG状态下输入汇编源程序,并用DEBUG命令进行调试。
用单步跟踪的方法验证指令的功能。
2. 以下是给定的参考程序,并在实验时在每条指令的“；”符号右边按要求填写指令的执行结果。
三、实验仪器微机一台.四、实验步骤1. 用DEBUG的Register命令检查所有寄存器内容,并作记录。
命令格式：R [寄存器名]该命令的功能是显示寄存器的内容，或修改某一指定寄存器内容，若[寄存器名]缺省，则显示所有寄存器内容。
例如：－R2. 用DEBUG的Assemble命令输入汇编源程序。
格式：A [内存地址]注：用“[ ]”符号括起来的部分表示可以省略。
该命令的功能是从指定的内存地址开始（括号不要输入）逐条输入汇编语言源程序并汇编成机器码存入内存。
若地址缺省，则接上一个A命令最后一条指令之后输入汇编语句,若没有用过A命令，则从CS：0100H地址开始输入。
例如：－A0CD3：0100－在输入A命令之后,或每输入一条指令之后，显示器的左端给出了内存的段地址和偏移地址。
每条指令均用回车(↙)结束。
若输入的指令有语法错误，DEBUG拒绝接收,并给出提示,此时可以重新输入。
程序的最后一条指令输入完之后，再按一次回车键(↙),即可结束汇编命令，回到DEBUG提示符“－”状态。
3. 用DEBUG的Unassemble命令反汇编。
命令格式：U [起始地址[终止地址]]该命令的功能是从起始地址到终止地址反汇编目标码,缺省值是接上一个U命令或从CS：0100H地址开始。
例如：－U显示器上将显示程序的内存地址、指令机器码的汇编源程序三列对照清单。
4. 用DEBUG的Trace命令单步跟踪程序。
命令格式：T [ =起始地址] [指令条数]该命令的功能是从指定的起始地址开始逐条执行指令,每执行完一条指令,屏幕显示所有寄存器内容和下一条指令地址和指令。
《汇编语言》实验指导书
《汇编语言》实验指导书计算机学院硬件实验室目录第1部分实验预备知识1.1汇编语言程序的上机操作过程1.2常用DEBUG命令的功能第2部分汇编语言实验实验1 DEBUG基本命令使用 (8)实验2 汇编语言程序的调试与运行 (9)实验3 顺序结构程序设计 (10)实验４分支程序设计 (11)实验５循环程序设计 (12)实验６子程序设计 (15)实验７中断服务程序设计 (16)实验８综合程序设计 (17)实验９32位80x86程序设计 (20)第1部分实验预备知识汇编语言程序设计是一门实践性很强的课程。
编写程序、上机调试、运行程序是进一步学习和掌握汇编语言程序设计的必要手段。
建立程序、调试程序需要一些应用程序的帮助。
下面先介绍一些与上机操作有关的应用程序，以为第二部分的实验做出必要的准备。
1.1汇编语言程序的上机操作过程一、所需文件为运行汇编语言程序至少要在磁盘上建立以下文件：（编辑程序）或其他编辑软件MASM.EXE （汇编程序）LINK.EXE（连接程序）DEBUG.EXE（调试程序，DOS外部命令文件）二、运行汇编语言程序的操作步骤1.用编辑程序建立.ASM源文件；2.用汇编程序把ASM文件转换成.OBJ文件；3.用连接程序把OBJ文件转换成.EXE文件；4.用DOS命令直接输入文件名就可执行该程序。
三、汇编语言源程序上机操作过程第一步：建立汇编源程序（即：建立文件名.asm）这个过程就相当于我们在纸上编写源程序代码一样，只不过是将纸变为了计算机，这个过程也称源代码录入。
将源程序代码录入计算机的方法很多，下面将介绍具体方法。
（1）通过windows自带的EDIT.EXE文本编辑器进行输入。
双击图标或在DOS提示符下键入:EDIT回车,这时如果你系统内可调用时，EDIT的操作画面便会出现在屏幕上，你就可在提示下进行录入了，当录入完毕后，选择存盘并给你输入的文件起一个文件名，形式：filename.asm ；（其中filename为你起的文件名,由1-8个字符组成），asm 是为汇编程序识别而必须加上去的，不可更改。
汇编语言实验指导书
汇编语⾔实验指导书《汇编语⾔》实验指导书/实验报告2011年4⽉编制专业：班号：学号：姓名：哈尔滨华德学院计算机应⽤技术系实验⼀DEBUG调试程序和汇编程序的上机操作A DEBUG调试程序的使⽤⼀、实验⽬的学会在DOS环境下使⽤DEBUG调试程序⼆、DEBUG调试程序1．DEBUG调试程序的启动在运⾏菜单下单击DEBUG选项。
2．退出DEBUG—Q↙(回车)3．DEBUG的命令清单(1)显⽰内存单元内容的命令—D格式： D 地址显⽰从指定地址开始的128个字节的内容。
D 范围显⽰指定范围的内存内容。
D 从上次D命令结束位置接着显⽰。
例1：从数据段偏移地址FF40H单元开始，显⽰40H个字节的内容。
D FF40 L 40↙(回车)(2)修改内存单元内容的命令—E格式： E 地址表⽤表中内容替代指定地址开始的内存块内容。
E 地址显⽰指定地址的1个字节的内容，输⼊新值按空格键进⼊到下⼀字节位置；按“—”键返回到上⼀字节；按回车键则结束E命令。
(3)填充命令—F格式： F 范围表⽤表中内容反复赋值以填充指定范围的内存块。
(4)显⽰修改寄存器—R格式：R 显⽰并可修改指定寄存器的内容。
R 寄存器名显⽰并可修改标志寄存器的内容。
RF 显⽰并可修改标志寄存器的内容。
(5)汇编命令—A格式： A 地址从指定地址开始汇编，结果写⼊内存。
A 若不指定地址则从上次A命令结束位置开始汇编。
⾸次则从CS：100H开始汇编。
注：汇编语句中不能使⽤名字。
A命令只识别指令和DB，DW伪指令。
(6)反汇编命令—U格式：U [地址] 从指定地址或上次U命令结束位置开始把内存16字节(40列显⽰格式)或32字节(80列显⽰格式)内容反汇编。
U 范围把指定地址范围的内存块全部进⾏反汇编。
(7)跟踪命令—T格式：T [=地址] 从指定地址(缺省为当前CS:IP地址)执⾏⼀条指令，并显⽰寄存器内容，标志位的状态和下⼀条指令。
T [=地址] 条数单步⽅式指定⾏指定条数的各条指令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《汇编语言》实验指导书目录实验一Debug命令的使用 (3)实验二基本汇编指令的使用 (9)实验三汇编语言程序的调试与运行 (13)实验四系统功能调用程序的调试与运行………………错误！未定义书签。
实验五分支程序设计……………………………………错误！未定义书签。
实验六循环程序设计……………………………………错误！未定义书签。
实验七子程序设计………………………………………错误！未定义书签。
实验八高级汇编语言程序设计…………………………错误！未定义书签。
实验九I/O程序设计……………………………………错误！未定义书签。
实验十中断程序设计……………………………………错误！未定义书签。
实验十一综合程序设计 (38)实验一Debug命令的使用一、知识点1、DEBUG简介DEBUG.EXE是DOS提供的用于调试可执行程序的一个工具软件。
在汇编语言程序调试中很常用。
DEBUG的提示符是“-”，所有DEBUG调试命令军在此提示符下输入。
DEBUG命令都是一个字母，后跟一个或多个参数，也可使用默认参数。
DEBUG命令的使用注意问题：（1）字母不分大小写（2）只使用十六进制数，但没有带后缀字母“H”（3）命令如果不符合DEBUG的规则，则将以“error”提示，并以“^”指示出错位置。
（4）每个命令只有按下回车键后才有效，可以用Ctrl+Break终止命令的执行。
2、Debug的调入和退出以WIN7环境为例，点击“开始/运行…”，在“运行”对话框中输入命令：cmd，然后点击“确定”，进入DOS命令行状态：C:\Documents and Settings\lfy>然后输入命令：>Debug进入Debug调试状态，出现Debug命令提示府“-”，在此提示符下可运行所需要的Debug 命令了。
退出Debug的命令：Q3、Debug常用命令（1）汇编命令A，格式为：- A [地址]功能：从指定地址开始允许输入汇编指令，并将该指令汇编成机器指令代码从指定地址开始存放。
若不指定地址，则系统从默认的地址开始存放。
按回车键退出汇编状态应用：用于调试一条指令或几条指令组成的一个程序段。
（2）显示和修改寄存器命令R，格式为：- R [寄存器名]功能：若指定寄存器，则显示指定的寄存器的内容，并可进行修改；若不要修改，则按Enter 健。
若未指定寄存器，则默认为显示所有寄存器的内容。
应用：常用于通过寄存器的值查看指令的执行结果。
（3）内存单元内容的命令E，格式为：- E 地址[内容表]功能：若指定内容表，则用内容表中的内容代替指定地址开始的存储单元的值；否则，从指定地址开始逐个单元显示其内容，并等待用户修改，按空格键则继续显示下一单元的值，按回车键结束。
例如：-E 100184E: 0100 89,78其中，184E时数据段的段地址，0100是要修改的单元的偏移地址，89为该单元的值，78为程序员键入的值。
结果0100单元的值由89H改变为78H。
应用：常用于在调试程序的过程中改变变量的初始值。
（4）显示内存单元内容的命令D，格式为：- D [地址] 或–D [范围]功能：前者为显示从指定地址开始的一段存储单元的值；后者为显示指定范围内的存储单元的值。
例如：- D 200 ;显示从DS:200单元开始的各单元的值- D 200 L10 ; 显示从DS:200单元开始的10个字节单元的值。
应用：常用于在调试过程中检查变量的值。
（5）单步执行命令T，格式为：- T [=地址]功能：从指定地址执行一条指令后停下来，显示寄存器内容和状态值。
若未指定地址，则执行当前指令的下一条指令。
（6）反汇编命令 U ,格式为：-U [地址] 或 -U 范围功能：从制定地址开始，反汇编32个字节，或对指定范围内的主存内容进行反汇编。
若没有指定地址，则接着上一个U命令的最后一个单元开始；若还没有使用过U命令，则从当前CS:IP开始。
例如：-U 100,1061343:0100 B80302 MOV AX,02031343:0103 BB0540 MOV BX,40051343:0106 01D8 ADD AX,BX其中，屏幕最左边是主存逻辑地址（段地址：偏移地址），中间是该指令的机器代码，右边是对应指令的汇编语句格式。
（7）运行命令G, 格式为：-G[ = 起始地址] [断点地址1，断点地址2，……，断点地址10]功能：从等号后的起始地址开始运行，直到遇到断点或程序正常结束。
例如：-G=100 106则程序执行从100开始的程序段，到断点106停止。
此时指令ADD AX,BX并未执行。
二、实验目的及要求1、编语言调试环境Debug的使用，重点掌握常用命令（A R D E T）的使用，其他指令在以后的学习中逐步掌握。
2、利用Debug命令，调试采用不同寻址方式的指令的执行结果，从实践中加深对寻址方式和MOV指令的理解。
三、实验内容1、Debug程序的调入和退出2、Debug常用调试命令的使用3、MOV指令、XCHG指令、XLAT指令的调试四、实验步骤说明：首先输入以下程序段，然后单步执行并查看结果；改变寄存器AX的初始值后再运行，并查看结果。
带下划线的部分为程序员输入的内容。
在DEBUG环境下，所有的数据均以十六进制输入和显示。
-A137B:0100 mov ax,20137B:0103 mov bx,ax137B:0105 add ax,bx137B:0107 mov [2000],ax137B:010A-T=0100AX=0020 BX=0000 CX=0000 DX=0000 SP=FFEE BP=0000 SI=0000 DI=0000 DS=137B ES=137B SS=137B CS=137B IP=0103 NV UP EI PL NZ NA PO NC137B:0103 89C3 MOV BX,AX-T=0103AX=0020 BX=0020 CX=0000 DX=0000 SP=FFEE BP=0000 SI=0000 DI=0000 DS=137B ES=137B SS=137B CS=137B IP=0105 NV UP EI PL NZ NA PO NC137B:0105 01D8 ADD AX,BX-TAX=0040 BX=0020 CX=0000 DX=0000 SP=FFEE BP=0000 SI=0000 DI=0000 DS=137B ES=137B SS=137B CS=137B IP=0107 NV UP EI PL NZ NA PO NC137B:0107 A30020 MOV [2000],AXDS:2000=000-TAX=0040 BX=0020 CX=0000 DX=0000 SP=FFEE BP=0000 SI=0000 DI=0000 DS=137B ES=137B SS=137B CS=137B IP=010A NV UP EI PL NZ NA PO NC137B:010A 0000 ADD [BX+SI],AL DS:0020=FF -D 2000 L2137B:2000 40 00.；修改0100处的指令mov ax,20 将AX的初始值改为10，并重新运行-A 0100137B:0100 mov ax, 10137B:0103；最后一条指令执行的结果如下：AX=0020 BX=0010 CX=0000 DX=0000 SP=FFEE BP=0000 SI=0000 DI=0000 DS=137B ES=137B SS=137B CS=137B IP=010A NV UP EI PL NZ NA PO NC137B:010A 0000 ADD [BX+SI],AL DS:0010=DF ；查看2000单元的值为0020H-D 2000 l2137B:2000 20 00.；修改2000单元的值，由20h改为30h 并重新显示-E 2000137B:2000 20.30-D 2000 l2137B:2000 30 00五、拓展题MOV、XCHG、XLAT指令的调试。
要求：用汇编命令A输入以下源程序段，用T命令单步执行，查看执行结果：寄存器或存储单元的值。
提示：在DEBUG环境下输入程序段时要省掉立即数后面的字符“H”1、MOV指令的调试程序段：MOV AL, 55HMOV AH, ALMOV BX, 1000HMOV BYTE PTR[BX], 66HMOV WORD PTR[BX+2], 77HMOV [BX+4], AX2、XCHG指令的调试程序段：MOV AX, 0203HMOV BX, 0405HXCHG AX, BXXCHG BL, BH3、XLAT指令的调试(1)用E命令从DS:200地址开始输入数据10H、20H、30H、40H、50H(2)用A命令输入以下程序段：MOV BX, 200 ;将数据的首地址送给BXMOV AL, 4用MOV ;将要查找的数据的偏移地址送给ALXLAT;查看结果寄存器AL中的值，以及从DS:200开始的存储单元的值。
六、实验报告写出在DEBUG状态下编写、运行程序段的过程以及调试所中遇到的问题是如何解决的，并对调试过程中的问题进行分析，对执行结果进行分析。
实验二基本汇编指令的使用一、知识点1、最常用的传送指令MOV可以将立即数/内存单元的值/寄存器的值送给寄存器，或将立即数/寄存器的值送给内存单元，但不允许两个内存单元之间直接传送。
2、常用算术运算指令ADD/ADC/INC、SUB/SBB/DEC/CMP/NEG两个单字节/单字之间的加法用ADD指令、减法用SUB指令；多字节/多字之间的加/减，除最低字节/最低字用ADD/SUB指令外，其余字节/字之间的加/减都要用包含进位/借位的ADC/SBB指令。
INC和DEC指令常用于修改计数器或修改指针，常用与循环处理一批数据。
CMP指令常用于比较两个数的关系，为下一步的条件转移做准备（后跟条件转移指令）。
3、常用逻辑运算指令AND/OR/NOT/XOR/TESTAND指令常用于给一个数据的某几位清零；OR指令常用于给一个数据的某几位置1；XOR指令常用于将一个数据某几位翻转；NOT指令常用于将一个数据所有位取反；TEST指令常用于测试一各数据的某一位或某几位的值，后跟条件转移指令。
4、常用移位指令SHL/SHR/SAR/ROL/ROR/RCL/RCRSHL和SAL功能相同，都是将操作数左移一位或几位，移出的空位补0；SHR和SAR功能不同，虽都是将操作数右移一位或几位，但左边移出的空位分别补0和1（SHR要补0，SAR补1）。
二、实验目的及要求1、继续熟悉汇编语言调试环境Debug的使用，掌握常用调试命令。
