科力达全站仪使用说明

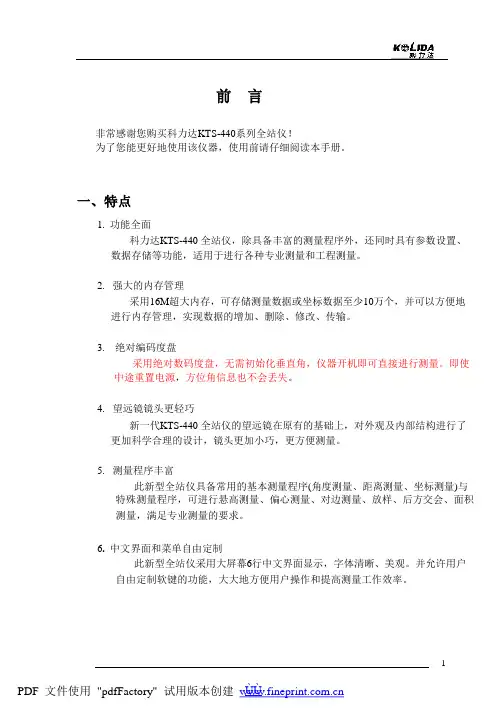

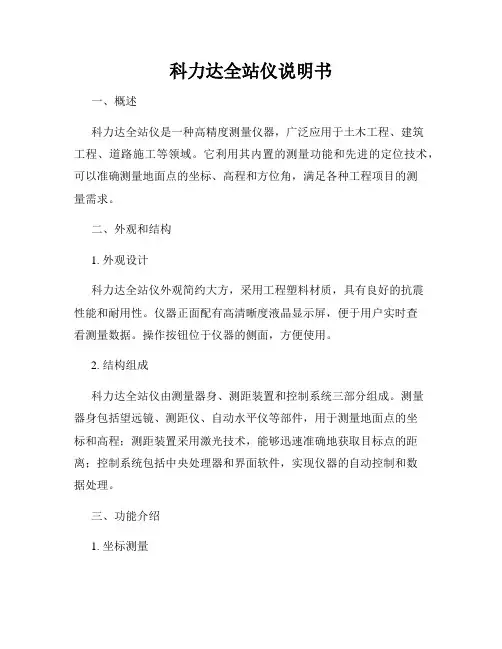

科力达全站仪构造及使用方法

一、用记号笔在待测场地内标注控制点并编号

二、确定起始边的坐标方位角

在起始点安放全站仪，把手机平放紧贴全站仪的电池部位，打开手机中的指北针的功能，转动手机和全站仪，当指北针为正北方向时，用水平制动螺旋固定全站仪，并用微动螺旋微调至完全正北方向，此时用翻页键FNC键，翻到P2页，双击置零键，则水平度盘读数此时为零；然后松开水平制动螺旋，顺时针转动水平度盘至起始边，瞄准起始边的另一点，此时水平度盘的读数即为起始边的坐标方位角，记录下来。

三、测量闭合导线的各个内角

用测回法，通过瞄准闭合导线不同内角的两个边，测出闭合导线的各个内角，标在图中。

四、测量闭合导线的各个边长

把水平距离计入图中。

五、设起点坐标为500,500，按照闭合导线坐标计算表中的计算方法

确定其余个点的准确坐标值，填入表5。

六、坐标测量

1.1.1 直接输入坐标

七放样步骤

1、首先对中整平,然后按POWER开机

2、按FNC(功能)键

3、按对应的“F3”键进入放样模式

(1) 按“▼”键将菜单选择到＂设置测站＂：

(2) 按“ENT”键设置测站：在N0项中输入X“坐标”后(ENT)回车、在E0项中输入Y”坐标”后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步

(3) 按“▼”键将菜单选择到＂设置测站＂键设置后视，按(ENT)回车：选择“2”键“坐标定后视”按(ENT)键回车进入后视坐标输入．在NBS项中输入后视X坐标，在EBS项中输入后视Y坐标.。然后按(F4)确定，屏幕显示设置方位角

全站仪观测人员指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F4”“是”键，仪器会提示“记录后视数据”，-

按“▲”键将菜单选择到＂放样＂键输入放样值，按(ENT)回车，在NP输入放样X坐标,在EP输入Y坐标。然后按“F4”“确定”键,再按F3(>)键进行指示向导。按箭头指示水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”

表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪器方向走上面显示的多远距离。按面板上“ESC”一次，退出。进行下一点放样工作。
