电化学阻抗实验报告
电化学阻抗实验报告
电化学阻抗实验报告电化学阻抗实验报告引言：电化学阻抗是一种研究电化学系统中电流与电压之间关系的重要方法。
通过测量电化学系统在不同频率下的阻抗，可以获得电化学界面的信息，如电荷传输过程、电解质溶液中的离子迁移等。
本实验旨在通过电化学阻抗测量，探索电化学界面的特性，并分析实验结果。
实验方法：1. 实验仪器：本实验使用了一台电化学阻抗分析仪（EIS），该仪器能够在不同频率下测量电化学系统的阻抗。
2. 实验材料：实验中使用了一块铂电极和一块银电极作为工作电极，分别作为阳极和阴极。
电极间的电解质溶液为0.1 mol/L的硫酸铜溶液。
3. 实验步骤：（1）将铂电极和银电极分别插入电解质溶液中，确保两电极之间的距离适当。
（2）将电化学阻抗分析仪连接至电极，并设置频率范围和扫描速率。
（3）启动电化学阻抗分析仪，开始测量。
实验结果与讨论：通过电化学阻抗实验，我们得到了一组频率-阻抗的曲线。
根据曲线的形状和特征，我们可以对电化学界面的性质进行分析和讨论。
1. 高频区：在高频区，阻抗呈现为一条水平直线。
这是因为在高频下，电化学系统的响应主要由电解质溶液中的离子迁移控制。
离子迁移速率较快，导致电解质溶液对电流的阻抗较低，因此阻抗呈现为一个较小的值。
2. 中频区：在中频区，阻抗呈现为一个复杂的弧形。
这是由于在中频下，电化学系统的响应不仅受到离子迁移的影响，还受到界面上的电荷传输过程的影响。
电荷传输过程包括电极表面的电荷转移和电解质溶液中的电荷迁移。
这些过程导致阻抗的增加，形成了一个弧形。
3. 低频区：在低频区，阻抗呈现为一条斜线。
这是因为在低频下，电化学系统的响应主要由电极表面的电荷转移控制。
电荷转移速率较慢，导致电极表面对电流的阻抗较高，因此阻抗呈现为一个较大的值。
结论：通过电化学阻抗实验，我们得到了电化学界面在不同频率下的阻抗曲线，并对其进行了分析和讨论。
实验结果表明，电化学系统的阻抗与频率密切相关，不同频率下的阻抗反映了电化学界面的不同特性。

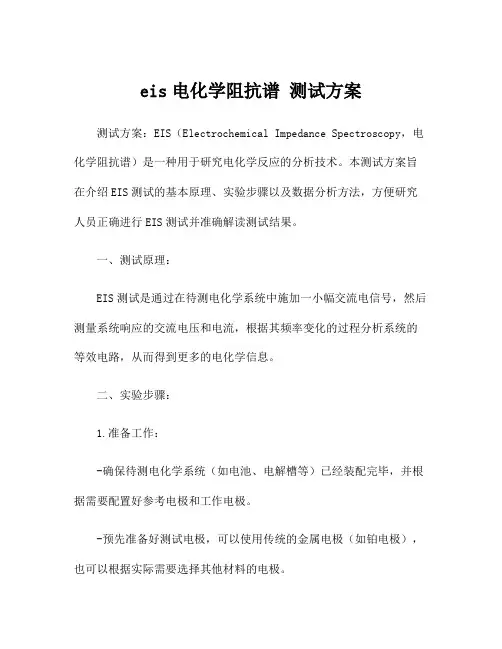

eis电化学阻抗谱 测试方案
eis电化学阻抗谱测试方案测试方案：EIS（Electrochemical Impedance Spectroscopy，电化学阻抗谱）是一种用于研究电化学反应的分析技术。
本测试方案旨在介绍EIS测试的基本原理、实验步骤以及数据分析方法，方便研究人员正确进行EIS测试并准确解读测试结果。
一、测试原理：EIS测试是通过在待测电化学系统中施加一小幅交流电信号，然后测量系统响应的交流电压和电流，根据其频率变化的过程分析系统的等效电路，从而得到更多的电化学信息。
二、实验步骤：1.准备工作：-确保待测电化学系统（如电池、电解槽等）已经装配完毕，并根据需要配置好参考电极和工作电极。
-预先准备好测试电极，可以使用传统的金属电极（如铂电极），也可以根据实际需要选择其他材料的电极。
-准备好测试装置，包括示波器、信号发生器以及数采设备等，确保这些设备能够正常工作。
2.实验准备：-将待测电池或电化学系统与测试装置连接好。
-参数设置：根据实际需要设置测试参数，包括交流电信号的频率范围、振幅以及采样点数等。
3.开始测试：-使用信号发生器产生一小幅交流电信号，将其施加到待测电化学系统上。
-使用示波器同时测量系统的交流电压和电流，并将这些数据通过数采设备传输到电脑上进行记录。
-在给定的频率范围内按照一定的步长进行频率扫描，通常从低频到高频扫描，每个频率点上都进行一段时间的数据采集。
4.数据分析：-将所得的电压和电流数据传输到电脑上进行进一步的分析。
-使用合适的数据处理软件或编程语言（如Matlab）对采集到的数据进行拟合，并根据其频率响应曲线绘制出频率-幅度图和频率-相位图。
-可以根据得到的等效电路模型参数来分析电化学系统的特性，如电极反应动力学、界面传递过程以及电极和电解液的电化学阻抗等。
-对于复杂的系统，如果只有一个等效电路无法描述，可以使用多个等效电路模型拟合，进行更详细的分析。
三、注意事项：1.保证实验环境的稳定性，尽可能排除外界干扰因素对实验结果的影响。

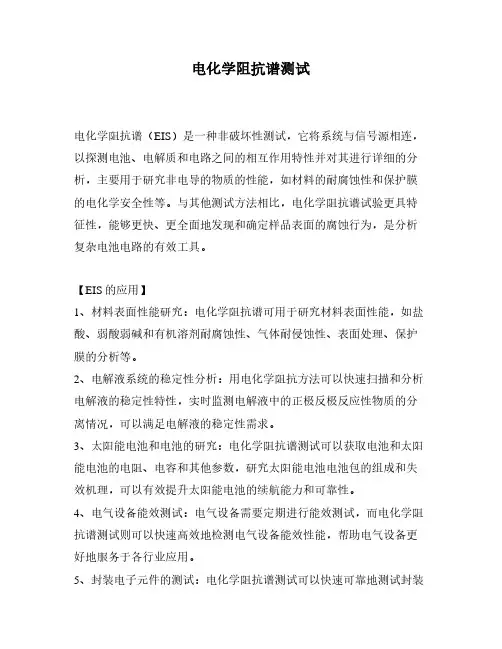

电化学阻抗谱测试
电化学阻抗谱测试
电化学阻抗谱（EIS）是一种非破坏性测试，它将系统与信号源相连，以探测电池、电解质和电路之间的相互作用特性并对其进行详细的分析，主要用于研究非电导的物质的性能，如材料的耐腐蚀性和保护膜的电化学安全性等。
与其他测试方法相比，电化学阻抗谱试验更具特征性，能够更快、更全面地发现和确定样品表面的腐蚀行为，是分析复杂电池电路的有效工具。
【EIS的应用】
1、材料表面性能研究：电化学阻抗谱可用于研究材料表面性能，如盐酸、弱酸弱碱和有机溶剂耐腐蚀性、气体耐侵蚀性、表面处理、保护膜的分析等。
2、电解液系统的稳定性分析：用电化学阻抗方法可以快速扫描和分析电解液的稳定性特性，实时监测电解液中的正极反极反应性物质的分离情况，可以满足电解液的稳定性需求。
3、太阳能电池和电池的研究：电化学阻抗谱测试可以获取电池和太阳能电池的电阻、电容和其他参数，研究太阳能电池电池包的组成和失效机理，可以有效提升太阳能电池的续航能力和可靠性。
4、电气设备能效测试：电气设备需要定期进行能效测试，而电化学阻抗谱测试则可以快速高效地检测电气设备能效性能，帮助电气设备更好地服务于各行业应用。
5、封装电子元件的测试：电化学阻抗谱测试可以快速可靠地测试封装
电子元件的密封性和温度特性，为新型电子元件的研发和改善提供有力依据，满足用户对性能和品质的要求。
电化学阻抗谱测试具有操作简单、速度快、分析准确、非破坏性、仪器成本低和成本可控等优点，是材料表面性能的快速检测技术。
现有的试验装置种类繁多，对不同类型材料都可以进行研究，从而有效地提高了py实验的准确性和可靠性，并为材料的性能研究、耐腐蚀实验和电子设备研发带来极大便利。
阻抗测量实验报告
专业：应用物理题目：阻抗测量[实验目的]（1）用阻抗分析仪4284A 测量基本元件的阻抗参数随着交流电频率的变化（2）学习等效电路的分析方法[实验仪器及样品]Agilent 4284A 高精度阻抗分析仪与16047A 夹具、直插式电容器若干、工字型电感若干和色环电阻若干。
实验原理1.正弦交流电路的基本知识以及简单元件的阻抗电路理论中，普通的电阻称为电阻，普通的电容和电感统称为电抗，两者合称阻抗，其表示为即电压向量与电流向量之比，电流流过理想电阻时电流相位不发生改变，而经过电容或电感时则会发生超前或滞后，理想的电容流过的电流超前其两端的电压的相位90 度，理想的电感流过的电流滞后其两端的电压的相位90 度。
二者的阻抗可分别表示为，其中ω为角频率，j为虚数单位2.等效电路上述元件进行串并联组合时，电路整体呈现不同的阻抗和相位，可通过阻抗谱图来推测等效电路组成部分。
（1）奈奎斯特图以电路阻抗的实部作为x 轴，以电路阻抗的虚部作为y轴（2）波特图波特图由两部分组成，第一部分是幅频特性图，x 轴是频率的对数坐标，y 轴是阻抗幅度对数的坐标，单位是分贝（dB），有第二部分是相频特性图，x 轴仍然是频率的对数坐标，y 轴是阻抗的相位实验步骤1.仪器调节（1）进行开路、短路补偿（2）设置待测参数为Z-θ2.实验测量（1）插入电阻或电容。
（2）设置20HZ 到1MHZ 范围内的频率值。
（3）读出随频率变化而产生变化得参数Z、θ并记录。
数据处理电阻1000460.136-0.57895由相频曲线得，低频时相位接近0，随频率升高相位降低，有幅频特性曲线得，低频时振幅与横轴近似平行，即阻抗不变，频率较高时，阻抗降低，由此推测，该电阻的等效电路为RC 并联电路，如图所示阻抗和相位理论值为：)1lg(10lg 20)1lg(20lg 20222222C R R C R R Z ωω+-=+=RC ωϕarctan -=对实验值进行拟合，相关系数R 2=0.9993但相频特性曲线拟合效果较差，即在低频与高频段有另外一个元件影响相位，于是对猜测电路进行修正，电路应为RLC 串并联混合电路该电路阻抗和相位满足以下公式])1(lg[10)lg(10lg 2022222222LC C R L R Z ωωω-+-+=])(arctan[222RL R C L ωωωϕ+-=重新进行拟合，结果如下两次拟合结果相关系数分别为R 2=1,R 2=0.99997，拟合效果均很好，即电阻等效电路为RLC 串并联混合电路。
阻抗的测量实验报告
竭诚为您提供优质文档/双击可除阻抗的测量实验报告篇一：电分实验-策动点阻抗测量实验报告电路频域特性的测量——策动点阻抗501实验时间：指导老师：养雪琴一、实验目的：(1)掌握策动点阻抗的测量方法。
(2)掌握示波器测量相位差的方法。
二、实验内容：1、Rc串并联电路策动点阻抗的测量Rc串并联电路如实验图1所示，图中R=1.2kΩ，c1=0.47 uF，c2=0.047uF。
分别测量频率为500hz、4khz、10khz时的策动点阻抗。
2、Rc2所示，图中R=5100，c=0.1uF，，2khz、5khz，10khz，1okhz时的策实验图2三、实验原理：策动点阻抗描述了单口网络正弦激励条件下稳态时电压和电流的幅度及相位差随频率变化的关系。
实验分析策动点阻抗频率特性可以采用正弦电压激励，然后测量电压及电流的幅度及相位差，并进行数据处理。
实验图3是策动点阻抗测量图，可以用毫伏表或示波器进行测量。
毫伏表只能测量幅频特性，示波器可以测量幅频特性和相频特性。
仪器的通道1测量电压，通道2采用间接法测量电流。
r的间按测试拔，考虑测量系统的参考点，测量的所以电阻r应该尽可能小(远小于被测电路的阻抗，但不)，减小测量误差。
由于：所以：当被测电路存在与r串联的电阻时，可以通过测量该电阻的电压间接测量电流，省略外接小电阻r。
信号源频率可以根据需要选取一定的变化范围，并按一定间隔选取，然后根据测量数据画出幅频特性和相频特性曲线。
在测量频率特性时，应当先粗略观察一下频率特性的变化规律，在特性弯曲较大的区域应适当增加测量频率点，然后设计好记录表格再进行逐点测量。
阻抗是电路的固有特性，对于某一信号频率，电压和电流的比值不会随输人激励幅度的变化而交化。
由于信号源内阻的影响，被测电路阻抗随频率变化将导致通道1的幅度也会随频率变化，所以，在测量过程中需要监测通道1的测量数据。
一般可以在测量每个频率点时，调整信号源幅度，使每个频率点输入到电路激励的幅度恒定，便于比较和计算四、实验要求及注意事项(1)重(2)(3)记录实验图2电路始数据。
交流阻抗参数的测量实验报告
交流阻抗参数的测量实验报告一、实验目的交流阻抗参数的测量是一种重要的电化学研究方法，本次实验的目的在于：1、掌握交流阻抗参数测量的基本原理和实验方法。
2、学会使用相关仪器设备进行交流阻抗参数的测量。
3、分析和理解测量结果，探究电化学体系的性质和特征。
二、实验原理交流阻抗法是一种以小振幅的正弦波电位（或电流）为扰动信号，测量电极系统在不同频率下的响应，从而获得电极系统的阻抗信息。
在一个电化学系统中，总阻抗可以表示为电阻和电容、电感等元件的组合。
通过测量不同频率下的阻抗值，可以得到阻抗的实部（电阻）和虚部（电抗），进而构建出 Nyquist 图（复数阻抗平面图）和 Bode图（阻抗模量和相位角与频率的关系图）。
在简单的等效电路中，例如由电阻（R）和电容（C）串联组成的电路，其阻抗可以表示为：＼Z ＝ R ＋＼frac{1}｛j\omega C}＼其中，＼（j\）为虚数单位，＼（＼omega\）为角频率（＼（＼omega ＝ 2\pi f\），＼（f\）为频率）。
三、实验仪器与试剂1、电化学工作站2、三电极体系：工作电极（研究对象）、参比电极（提供稳定的电位参考）、辅助电极（传导电流）3、电解质溶液4、计算机四、实验步骤1、电极的准备对工作电极进行预处理，如打磨、清洗，以确保表面洁净、活性良好。
安装三电极体系，确保电极之间的接触良好。
2、仪器参数设置在电化学工作站上设置测量的频率范围、振幅、起始电位等参数。
3、测量启动测量程序，让仪器在设定的频率范围内自动施加交流扰动信号，并记录响应数据。
4、数据保存与处理将测量得到的数据保存到计算机中。
使用相应的软件对数据进行处理和分析，绘制 Nyquist 图和 Bode 图。
五、实验结果与分析1、 Nyquist 图分析观察 Nyquist 图的形状，判断电化学系统的等效电路类型。
从图中提取出电阻和电容等参数的值。
例如，如果 Nyquist 图呈现为一个半圆加一条直线，可能表示为一个电阻和一个常相位角元件（CPE）的组合。
实验阻抗
交流阻抗法研究Fe(CN)63+/Fe(CN)62+的电极反应一、实验目的1.利用阻抗法研究不同浓度铁氢化钾的电极反应.2.掌握交流阻抗的操作技术。
（我们这个是有做什么条件实验的么？即什么对什么的影响那些？） 二、实验原理 1、交流阻抗电化学阻抗谱（Electrochemical Impedance Spectroscopy ，EIS ）即给电化学系统施加一个频率不同的小振幅的交流正弦电势波，测量交流电势与电流信号的比值（系统的阻抗）随正弦波频率ω的变化，或者是阻抗的相位角φ随ω的变化. 由于扰动电信号是交流信号，所以电化学阻抗谱也叫做交流阻抗谱。
测量的响应信号是交流电势与电流信号的比值，通常称之为系统的阻抗，随正弦波频率ω的变化,或者是阻抗的相位角随频率的变化。
电化学阻抗测量技术是利用波形发生器，产生一个小幅正弦电势信号，通过恒电位仪，施加到电化学系统上，将输出的电流/电势信号，经过转换，再利用锁相放大器或频谱分析仪，输出阻抗及其模量或相位角。
通过改变正弦波的频率，可获得一些列不同频率下的阻抗、阻抗的模量和相位角，作图即得电化学阻抗谱-这种方法就称为电化学阻抗谱法。
由于扰动电信号是交流信号，所以电化学阻抗谱也叫做交流阻抗谱。
如果对系统施加一个正弦波电信号作为扰动信号，则相应地系统产生一个与扰动信号相同频率的响应信号。
通常，正弦信号()U ω被定义为0()=()sin t U U ωωω（）（1）其中，U 为电压，ω为角频率（=2f ωπ，f 为频率），t 为时间。
如果对体系施加如式(1)的正弦信号,则体系产生如式(2)的响应信号0()sin t+I I ωωθ=（）（2）其中()I ω为响应信号，0I为电压，θ为相位角。
式(1)与式(2)中的频率相同。
而体系的复阻抗*()ωZ则服从欧姆定律：*()()()iUZ eIθωωω==Z'''cos sinZ i Z Z iZθθ=+=+即'''cossinZ ZZ Zθθ==其中，1i=-，Z为模，'Z为实部，''Z为虚部。
磷酸铁锂电池电化学阻抗谱实验研究
磷酸铁锂电池电化学阻抗谱实验研究
磷酸铁锂电池是当前最常用的动力电池之一，其电化学性能的研究对于电池的优化设计具有重要意义。
电化学阻抗谱是分析电化学系统动态特性的重要方法之一，该实验旨在通过测量磷酸铁锂电池电化学阻抗谱，了解其电化学行为和内部结构。
实验装置
1. 磷酸铁锂电池
2. 电池测试系统（例如AutoLab）
3. 电化学阻抗谱实验夹具
实验步骤
1. 将磷酸铁锂电池装置到电化学阻抗谱实验夹具中，并接入测试系统。
2. 设定测试电压范围和频率范围，并设置合适的扫描速度。
3. 进行电化学阻抗谱测试，记录实验数据。
4. 分析电化学阻抗谱数据，获取电池的电化学阻抗谱图像和相应等效电路模型。
实验结果分析
电化学阻抗谱图像可以反映磷酸铁锂电池的电化学行为和内部结构。
例如，若出现在低频区域的电容效应和在高频区域的电极反应特征，表明电池的内部结构较为复杂。
或者，高温下电池的电化学阻抗谱普遍比低温下更小，这可能意味着热量提高有利于提高电化学反应速率。
此外，通过等效电路模型的参数，可以了解电池内部的电化学过程和材料特性。
例如，电极和电解液的电化学界面阻抗、电极内部离子扩散特性等。
这些参数可以进一步优化电池设计和制造的过程。
总之，电化学阻抗谱实验是磷酸铁锂电池研究的重要工具，有助于电池的优化设计和性能的提高。
电化学阻抗测试
电化学阻抗测试
电化学阻抗测试（Electrochemical Impedance Spectroscopy， EIS）是一种不受电池的工作状态影响（如电容、电表等）的荧光学测试仪，用于诊断电池性能并预测其可靠性，使用广泛。
阻抗测试可以测定电池的微小的电晕电势和/或电流的特性参数，从而推断电
池内部化学反应的特性，从而检测出潜在的缺陷或故障。
阻抗测试是采用一次性双机械装置进行的，而用于测量和分析被测材料/部件在外界受力下的实际表现，并分
离出构成该材料/部件的各种因子（如通用电阻，电容，失效时间间隔等），这是一种遥测或监测部件的状态和动态变化的仪器。
阻抗测试仪通过加入有益的测量内部电路来实现，该有效的测量内部电路可以同时建立由被测物料的抗阻和贴片组成的信号电路，并以高精度的计费器为基础进行测量，电路的抗阻值与被测物料的参数值存在一定的关系，因此，通过改变信号电路的抗阻值，可以精确测量被测物料的参数值。
电化学阻抗测试作为诊断电池性能的一种重要技术手段正日渐被广泛应用，电化学阻抗测试具有非常重要的意
义。
目前，电化学阻抗测试已经成为衡量电池的最佳工具，可以测量出电池内部活性细胞的数量，以便更好地诊断电池性能。
此外，电化学阻抗测试还可以检测出电池可能受到的损伤，以及准确测量电池内部化学反应时间间隔，为新材料的评价和可靠性应用提供了重要依据。
总之，EIS技术提供了一种安全、有效、有助于预测电池可靠性、准确诊断电池性能状况的可靠性诊断方法，正得到越来越多的应用。
活动建筑和高科技产品对它的需求日益增加，为社会提供了更好的技术支持。
它的有效性和优越性使得它成为研究电池的最佳诊断工具。
阻抗的测量实验报告
阻抗的测量实验报告
《阻抗的测量实验报告》
在电子学和电气工程领域中，阻抗的测量是一项非常重要的实验。
阻抗是指电
路对交流电的阻碍程度，它是电路中电流和电压之比的复数。
阻抗的测量可以
帮助工程师和科研人员了解电路的性能和特性，从而进行相应的调整和优化。
本次实验旨在通过测量电路中的阻抗，探究不同电路元件对电流和电压的影响，进而分析电路的特性和性能。
实验中我们使用了不同的仪器和测量方法，以确
保结果的准确性和可靠性。
首先，我们使用了示波器和信号发生器来测量电路中的电压和电流。
通过改变
信号发生器的频率，我们可以得到电路在不同频率下的阻抗值。
然后，我们利
用计算机辅助测量系统来对实验数据进行处理和分析，得出电路的阻抗特性曲线。
在实验过程中，我们发现不同的电路元件对阻抗的影响是不同的。
例如，电感
和电容对阻抗的影响是相反的，电阻则是不受频率影响的。
这些发现对于电路
设计和优化具有重要意义，可以帮助工程师选择合适的元件和参数，以满足特
定的电路要求。
通过本次实验，我们深入了解了阻抗的测量方法和技术，对电路的特性和性能
有了更深入的认识。
我们相信这些实验结果将对我们今后的学习和工作产生积
极的影响，为我们的科研和工程实践提供有力的支持。
阻抗的测量实验报告
阻抗的测量实验报告
阻抗测量是用来测量电子部件及电路中阻抗特性的重要方法。
本实验旨在研究常见的阻抗测量仪中的 R、L、C 元件，从而探究其不同参数下的阻抗表现及其在不同应用场景中的实际含义。
实验的主要测量设备包括 BDS-0042 电子工程分析仪及其配套高频器、交流仪、直流测电器、直流电源、仪表示波器、电子负载等。
实验的主要工作程序如下：
第一项工作是实验设备的组装及其连接，将所有仪器与主机连接，确保连接稳定不脱落。
第二部，根据实验要点安装 Rod-0041 高频器，调节高频器方案，将频率设置为
300KHz。
第三项，分别安装待测元件 R、L、C，并在对应示波器上观察测量结果，记录。
第四项，测量不同元件的参数并观察在电路回路中的变化，分析参数变化对阻抗的影响。
第五部，数据记录，按照实验的要求记录实验的测量数据，同时记录实验设备的序号及测量结果。
实验结果表明，R、L、C 等元件在不同实验参数下，其阻抗表现有很大差异，其中 R 元件的表现最不敏感，L 元件和 C 元件则更敏感，C 元件细微的参数变化都会对阻抗产生很大的影响。
本实验的结果表明，只有通过不同参数的控制可以更好地探究电路中阻抗特性，它有助于深入理解电路的性能参数。
本实验对于理解阻抗特性具有一定的参考价值，为今后有��参考研究提供了可靠的数据和理论依据。
4.电化学阻抗谱的测量与解析
北京理工大学能源与化学工程实验预习报告姓名 班级 学号实验日期2016年 5 月 4 日 指导教师____ ___________同组姓名 成绩_______________实验名称 电化学阻抗谱的测量与解析一、 实验目的1.了解应用电化学阻抗谱进行电化学研究的基本原理。
2.熟悉应用CHI 电化学工作站进行各种方法电化学测量的基本步骤。
3.初步掌握应用CHI 电化学工作站测量电化学阻抗谱的基本方法。
4.初步掌握应用Zsimpwin 软件进行电化学阻抗谱解析的方法。
二、 实验内容和原理交流阻抗方法应用于电化学体系时，也称为电化学阻抗谱法(Electrochemical 电化学 Impedance 阻抗 Spectroscopy 谱)。
该方法是指控制通过电极的电流(或点位)在小幅度条件下随时间按正弦规律变化，同时测量作为其相应的电极电位(或电流)随时间的变化规律，或直接测量电极的交流阻抗(或导纳)。
由于该方法具有线性关系简化、交流平稳态以及扩散等效电路集中参数化等优势，该方法已经成为研究电极过程动力学和点击表面现象最重要的方法之一。
如一个正弦交流电压可表示成：)1(sin )(0 t E t E ω=式中，E 0为交流电压的幅值，ω是角频率。
一个电路的交流阻抗是一个矢量，这个矢量的模值为：00I E Z =，矢量的幅角为Ψ。
也可表示为： )2()sin (cos Im Re jZ Z j Z Z -=ψ-ψ=Z Re 称为阻抗的实部，Z Im 称为阻抗的虚部。
ψ=cos Re Z Z ，ψ=sin Im Z Z由于该方法在一个很宽的频率范围内对电极系统进行测量，因而可以在不同的频率范围内分别得到溶液电阻，双电层电容及电化学反应电阻的有关信息。
在更为复杂的情况下，不但可以在不同的频率得到有关参数的信息，而且可得到阻抗谱的时间常数个数及有关动力学过程的信息，从而可推断电机系统中包含的动力学过程及机理。
阻抗测定实验报告
阻抗测定实验报告实验名称：阻抗测定实验实验目的：1.了解阻抗测定的概念和原理；2.掌握使用示波器和信号发生器进行阻抗测量的方法；3.熟悉阻抗测定实验的步骤与流程。
实验原理：阻抗是交流电路中电压与电流之间的比值，它是复数形式的。
在实际电路中，阻抗可以由电阻、电容和电感等元件组成。
阻抗的大小与频率有关，频率越高，阻抗越大；频率越低，阻抗越小。
阻抗可以用复数表示，即Z=R+jX，其中R是电阻的阻抗部分，X是电容或电感的阻抗部分。
利用示波器和信号发生器可以进行阻抗测量，通过测量电路中的电压和电流，可以计算出电路的阻抗大小和相位差。
实验仪器与设备：1.示波器；2.信号发生器；3.电阻、电容、电感等元件；4.连接线。
实验步骤：1.搭建阻抗测量电路，将信号发生器连接到电路的输入端，示波器连接到电路的输出端；2.设置信号发生器的频率为所需测量的频率；3.调节信号发生器的输出幅值，使示波器上显示的波形适合测量；4.在示波器上观察并记录电压和电流的波形；5.根据测得的电压和电流数据，计算电路的阻抗大小和相位差；6.修改电路中的元件，重复以上步骤，测量不同条件下的阻抗。
实验结果：在实验中，我们成功搭建了阻抗测量电路，并使用示波器和信号发生器进行了阻抗测量。
通过测量得到的电压和电流波形数据，我们计算得到了电路的阻抗大小和相位差。
实验总结：本次实验通过阻抗测定方法，熟悉了阻抗测定的原理和步骤。
在实验中，我们学会了使用示波器和信号发生器进行阻抗测量，并通过实验得到了电路的阻抗大小和相位差的数据。
这些数据对于理解电路特性和分析电路性能具有重要意义。
实验中需要注意的是，在搭建电路的过程中，要确保电路连接的稳定性和可靠性，防止电阻、电容和电感元件接触不良或接触松动等情况的发生。
另外，在使用示波器和信号发生器时，要仔细调节其参数，以保证测量结果的准确性。
通过本次实验，我们对阻抗测定有了更深入的理解，这对于今后的电路设计和分析将会有所帮助。
电化学阻抗测试
2.3电化学阻抗测试
通过电化学阻抗谱分析四种纯锌试样在某溶液中的电化学反应行为，所得的Bode和Nyquist图如下图所示。通过下图我们可以看出四种纯锌试样都具有两段容抗弧，分别对比四种纯锌试样的实部值和虚部值，我们可以得出其存在明显的弥散现象，原因是试样的粗糙表面。但是，四种纯锌试样的Nyquist图变化趋势基本一致，因此可以得出纯锌的腐蚀电化学的反应类型主要受材料的化学成分的影响，受微观组织影响不是很大。正常情况下，电化学反应阻力一般随Bode图的阻抗模值和Nyquist图的半径的增加而增加，所以我们可以得出随着热挤出变形量的增加，纯锌的电化学反应的阻力增加，提高电化学耐腐蚀性。
结论：
感。
(2)纯锌钝化区间宽度对热挤出塑性变形量的影响敏感，其数值随热挤出塑性变形量的增加而变大。
(3)纯锌自腐蚀电流密度对热挤出塑性变形量的影响敏感，其数值随热挤出塑性变形量的增加而减小。
3. 论文研究/设计中遇到的主要问题
(1)由于实验室在暴露环境下进行，经常会使溶液中之混入杂质，影响相关数据的测定。
测量阻抗_实验报告
一、实验目的1. 理解阻抗的概念，掌握阻抗的测量方法；2. 了解阻抗分析仪的使用方法；3. 分析阻抗与频率的关系，验证理论公式。
二、实验原理阻抗（Z）是电路中电压（V）与电流（I）之比，单位为欧姆（Ω）。
阻抗由电阻（R）、电感（L）和电容（C）组成，可用复数表示：Z = R + jX，其中X为阻抗的虚部，j为虚数单位。
实验中，我们使用阻抗分析仪测量元件的阻抗，通过改变频率，观察阻抗与频率的关系，验证理论公式。
三、实验器材1. 阻抗分析仪（4284A）；2. 阻抗标准件（电阻、电感、电容）；3. 信号发生器；4. 示波器；5. 电缆线；6. 电脑。
四、实验步骤1. 连接电路：将阻抗分析仪、信号发生器、示波器等设备连接好，并按照实验要求搭建电路。
2. 校准仪器：根据阻抗分析仪的操作手册，进行校准，确保测量结果的准确性。
3. 测量电阻：将电阻标准件接入电路，调整信号发生器的输出频率，使用阻抗分析仪测量电阻值，记录数据。
4. 测量电感：将电感标准件接入电路，调整信号发生器的输出频率，使用阻抗分析仪测量电感值，记录数据。
5. 测量电容：将电容标准件接入电路，调整信号发生器的输出频率，使用阻抗分析仪测量电容值，记录数据。
6. 分析数据：将测量得到的阻抗值与理论公式进行对比，分析阻抗与频率的关系。
五、实验结果与分析1. 电阻测量结果：实验测得的电阻值与理论计算值基本一致，说明实验方法可行。
2. 电感测量结果：实验测得的电感值与理论计算值基本一致，说明实验方法可行。
3. 电容测量结果：实验测得的电容值与理论计算值基本一致，说明实验方法可行。
4. 阻抗与频率关系分析：通过实验，我们观察到阻抗的实部（电阻）随频率的增加而增大，虚部（电感或电容）随频率的增加而减小。
这与理论公式相符。
六、实验结论1. 通过本次实验，我们掌握了阻抗的测量方法，了解了阻抗分析仪的使用方法；2. 实验结果验证了阻抗与频率的关系，说明实验方法可行；3. 在实际应用中，阻抗测量对于电路设计和故障诊断具有重要意义。
内容(十三)锂离子电池的电化学阻抗谱分析报告
锂离子电池的电化学阻抗谱分析1. 锂离子电池的特点锂离子电池充电时，正极中的锂离子从基体脱出，嵌入负极；而放电时，锂离子会从负极中脱出，嵌入正极。
因此锂离子电池正负极材料的充放电容量、循环稳定性能和充放电倍率等重要特性均与锂离子在嵌合物电极材料中的脱出和嵌入过程密切相关。
这些过程可以很好地从电化学阻抗谱（EIS ）的测量与解析中体现出来。
2. 电化学阻抗谱的解析2.1. 高频谱解析嵌合物电极的EIS 谱的高频区域是与锂离子通过活性材料颗粒表面SEI 膜的扩散迁移相关的半圆（高频区域半圆），可用一个并联电路R SEI /C SEI 表示。
R SEI 和C SEI 是表征锂离子活性材料颗粒表面SEI 膜扩散迁移过程的基本参数，如何理解R SEI 和C SEI 与SEI 膜的厚度、时间、温度的关系，是应用EIS 研究锂离子通过活性材料颗粒表面SEI 膜扩散过程的基础。
2.1.1. 高频谱解析R SEI 和C SEI 与SEI 膜厚度的关系SEI 膜的电阻R SEI 和电容C SEI 与SEI 膜的电导率、介电常数ε的关系可用简单的金属导线的电阻公式和平行板电容器的电容公式表达出来S l R SEI ρ= (1)lS C SEI ε= (2) 以上两式中S 为电极的表面积，l 为SEI 膜的厚度。
倘若锂离子在嵌合物电极的嵌入和脱出过程中ρ、ε和S 变化较小，那么R SEI 的增大和C SEI 的减小就意味着SEI 厚度的增加。
由此根据R SEI 和C SEI 的变化，可以预测SEI 膜的形成和增长情2.1.2. SEI 膜的生长规律（R SEI 与时间的关系）嵌合物电极的SEI 膜的生长规律源于对金属锂表面SEI 膜的生长规律的分析而获得。
对金属锂电极而言，SEI 膜的生长过程可分为两种极端情况：（A ）锂电极表面的SEI 膜不是完全均匀的，即锂电极表面存在着锂离子溶解的阳极区域和电子穿过SEI 膜导致的溶剂还原的阴极区域；（B ）锂电极表面的SEI 膜是完全均匀的，其表面不存在阴极区域，电子通过SEI 膜扩散至电解液一侧为速控步骤。
药物分析中的电化学阻抗性研究
药物分析中的电化学阻抗性研究电化学阻抗性研究是药物分析领域中一种重要的技术手段，它通过测量电化学电势和电流之间的关系来研究化学体系的性质。
本文将介绍电化学阻抗性研究在药物分析中的应用以及其在药物研发和质量控制中的潜力。
一、电化学阻抗性研究在药物分析中的应用1. 电化学阻抗性研究在药物质量控制中的应用电化学阻抗性研究可以用于药物的质量评价和分析。
例如，通过测量药物在电解质溶液中的电化学阻抗，可以评估药物的纯度、稳定性和溶解度等指标，为药物质量控制提供依据。
2. 电化学阻抗性研究在药物研发中的应用电化学阻抗性研究在药物研发中具有重要的应用价值。
通过测量药物在不同电化学条件下的阻抗谱，可以了解药物与电极之间的相互作用以及药物的电化学特性。
这对于药物研发中的药代动力学、分子识别和药效评价等方面的研究具有指导意义。
3. 电化学阻抗性研究在药物传递系统中的应用电化学阻抗性研究可以用于药物传递系统的研究和评价。
通过测量药物在传递系统中的电化学阻抗，可以分析药物的释放行为、传递速率和传递机制等，为药物传递系统的设计和优化提供参考。
二、电化学阻抗性研究在药物分析中的潜力1. 提高药物分析的准确性与灵敏度电化学阻抗性研究可以提高药物分析的准确性与灵敏度。
与传统的分析方法相比，电化学阻抗性研究具有更高的灵敏度和更广泛的动态范围，能够对药物样品中微量成分进行准确测量，提高药物分析的可靠性。
2. 实时监测药物反应动力学电化学阻抗性研究可以实时监测药物的反应动力学。
通过测量药物在电化学系统中的阻抗变化，可以了解药物的反应速率、平衡时间和反应机制等信息，为药物研发和质量控制中的过程优化提供指导。
3. 探索新型药物分析方法与技术电化学阻抗性研究为探索新型药物分析方法与技术提供了契机。
随着纳米技术、微流控技术和电化学技术的发展，电化学阻抗性研究在药物分析中的应用将更加广泛。
例如，利用纳米电极和微流控芯片等新型装置，可以对药物的电化学特性进行更加精准的测量。
电化学阻抗实验报告
5.记录实验数据并处理。
四、实验结果及数据分析
1实验测得数据绘制阻抗图如下：
图1 2205双相不锈钢在0.4mol/L的盐酸中阻抗曲线
图2 2205双相不锈钢在3.5%NaCl溶液中阻抗曲线
2由曲线拟合得出的等效电路如下：
注：两个溶液中得出的等效电路都是上图时拟合误差最小
二、实验设备和材料（设备操作作为附件）
实验设备
Gamry reference600电化学工作站、工作电极、饱和甘汞电极、参比电极、烧杯、0.01mol/L NaoH溶液等
实验材料
2205双相不锈钢
三、实验步骤
1.配好Nacl水溶液
2.安装好电极系统.
3.测定溶液的稳定电位值
4.待溶液的腐蚀电位稳定后，开始测定阻抗。
一、实验目的、原理及方法
实验目的
1.掌握测定金属阻抗的基本原理和测试方法。
2.了解测定阻抗的意义和应用。
3.掌握恒电位仪和电化学工作站的使用方法。
实验原理及方法
电化学阻抗谱（Electrochemical Impedance Spectroscopy,简称EIS）：给电化学系统施加一个频率不同的小振幅的交流电势波，测量交流电势与电流信号的比值或者是阻抗的相位角Φ随ω的变化。进而分析电极过程动力学、双电层和扩散等，研究电极材料、固体电解质、导电高分子以及腐蚀防护等机理。
电化学阻抗
电化学阻抗
电化学阻抗是一种利用电化学特性通过阻抗测量原理，研究不同化学结构材料对电流的抗阻特性和电极反应机制的研究方法。
它是以电解液充满的各种容器或液体为研究对象，并将它们的电极特性作为最终的考试内容而开发的。
电化学阻抗的研究可分为理论研究和实验研究两部分，主要是利用电化学特性研究和分析材料表面电极反应机制。
理论研究可以帮助我们探究电化学阻抗测量的电极反应机制，可以帮助我们解释实验中出现的电极反应机制，以及氧化还原反应和电化学反应过程中所发生的物理化学变化，以及反应过程中介质中的电荷传输机制等。
另外，通过实验研究，可以获得电化学阻抗的实际参数数据。
如果实验结果与理论做比较，可以得出有关电化学阻抗测量的准确结论，有助于提高实验的准确性和可靠性。
在电化学阻抗的研究中，可以结合研究物理化学、电物理学和计算机技术来深入探究电化学反应机制。
通过物理化学研究可以得到电化学反应活性面、反应物质的催化作用和电极反应机制等方面的结果。
另外，电物理学也可以拓展电化学研究领域，加深我们对电化学反应机理的理解和认识，比如可以结合电化学阻抗测量技术直接测量介质中的电荷传输机制等。
此外，还有一种技术叫做电化学信号放大，可以在电化学阻抗测量中使用，以放大微弱的电化学电流，从而使得被测量的信号更加清晰和准确。
这也是电化学阻抗测量技术可以精确测量液体中微弱电流
和电极反应机制的原因。
综上所述，电化学阻抗测量技术是一种重要的研究领域，它可以结合不同的科学技术来拓展研究的广度和深度，如研究电极反应机制、研究介质电荷传输机制以及电化学信号放大技术等，从而更好的了解电化学反应的机理，为研究电化学反应特性提供重要依据。
电化学阻抗测量的理论和实践
图 7：图 5 电路在理想双电层（n=1）(a)和 CPE（n=0.88)(b)时的复平面曲线 4
拟合和模拟 大多数阻抗测量都是通过将阻抗频谱拟合到等效电路中来分析。因此，阻抗测量的目的
经常是发现哪一条等效电路拟合的最好和确定电路元件值。FRA 软件根据 B.A.Boukamp 博 士的所谓“电路表示码”（CDC）概念，提供拟合和模拟方法。电路元件被定义为如 R，C 和 L，代码序列很容易被翻译到等效电路中，用户很容易定义他们自己的电路。
7
注意事项： ●噪音（特别是 50Hz） ●仪器的输入阻抗（造成系统误差） ●仪器的频宽 ●测量时间 ●连续状态 ●电解池和仪器连接的稳定性（无振动） ●信号的波幅（电解池的线性，使用示波器和频谱窗口） ●测量伏安曲线 ●确认数据（立即使用 Kramers-Kronig 试验） 文献
W：Warburg 元件（扩散元件）
L：电感
T：正切双曲线（扩散元件）ຫໍສະໝຸດ G：Gerischer 阻抗
O：余切双曲线（扩散元件）
Kramers-Kronig 试验
Kramers-Kronig 试验可以用来验证测量的阻抗频谱是否与等效电路拟合。拟合等效电路
需要所谓的“线性行为”（见下一段“幅值”），分析方法的理论模型基于线性的假设，
Cdl Rsol
Rct
图 3：简单电化学电池的等效电路，表示溶液电阻 Rsol，双电层电容 Cdl 和电量转移电阻 Rct。
这个电路在阻抗曲线（图 4）中将表现为一个半圆。在高频时，阻抗由溶液电阻 Rsol 决定；在非常低的频率时，电池阻抗等于 Rsol+ Rct，两个极限都表示相位差等于 0°；在 中频时，电池阻抗受双电层电容 Cdl 的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给黑箱（电化学系统）输入一个扰动函数X，它就会输出一个响应信号Y。用来描述扰动信号和响应信号之间关系的函数，称为传输函数。若系统内部结构是线性的稳定结构，则输出信号就是扰动信号的线性函数。
如果X是角频率为ω的正弦波电流信号，则Y即为角频率也是ω的正弦电势信号。此时Y/X既称为系统的阻抗，用Z表示。如果X是角频率是ω的正弦波电势信号，则Y即为角频率也是ω的正弦电流信号。此时Y/X既称为系统的导纳，用Y表示。阻抗和导纳统称为阻纳，用G表示。阻抗和导纳互为倒数关系，Z=1/Y。二者关系与电阻和电导相似。
二、实验设备和材料（设备操作作为附件）
实验设备
Gamry reference600电化学工作站、工作电极、饱和甘汞电极、参比电极、烧杯、0.01mol/L NaoH溶液等
实验材料
2205双相不Leabharlann 钢三、实验步骤1.配好Nacl水溶液
2.安装好电极系统.
3.测定溶液的稳定电位值
4.待溶液的腐蚀电位稳定后，开始测定阻抗。
5.记录实验数据并处理。
四、实验结果及数据分析
1实验测得数据绘制阻抗图如下：
图1 2205双相不锈钢在0.4mol/L的盐酸中阻抗曲线
图2 2205双相不锈钢在3.5%NaCl溶液中阻抗曲线
2由曲线拟合得出的等效电路如下：
注：两个溶液中得出的等效电路都是上图时拟合误差最小
一、实验目的、原理及方法
实验目的
1.掌握测定金属阻抗的基本原理和测试方法。
2.了解测定阻抗的意义和应用。
3.掌握恒电位仪和电化学工作站的使用方法。
实验原理及方法
电化学阻抗谱（Electrochemical Impedance Spectroscopy,简称EIS）：给电化学系统施加一个频率不同的小振幅的交流电势波，测量交流电势与电流信号的比值（此比值即为系统的阻抗）随正弦波频率ω的变化，或者是阻抗的相位角Φ随ω的变化。进而分析电极过程动力学、双电层和扩散等，研究电极材料、固体电解质、导电高分子以及腐蚀防护等机理。
