DDS-11A型电导率测定仪作业指导书
DDS-11A型电导率测定仪操作规程1. 目的规范电导率测定仪的操作，正确使用仪器，保证检测工作顺利进行，保障操作者的人身安全和设备的安全。
2. 范围适用于DDS-11A型电导率测定仪的使用操作。
3. 职责3.1操作人员按照本规程操作仪器，使用仪器必须登记。
并对仪器进行日常维护。
3.2中心检测室质量监督员负责仪器使用的日常监督工作。
3.3办公室负责仪器的维修和送检。
4. 操作程序4.1安全操作注意事项和特别提示4.1.1该仪器必须有专人保管。
使用人员必须经过培训和考核，取得仪器操作证。
4.1.2维持实验室的良好环境。
实验室应经常保持清洁，温度宜保持在5～50℃。
仪器应避免阳光直射、烟尘、和污浊气流的影响，防止腐蚀性溶液的破坏和强电磁场的干扰。
4.1.3水样中若含有粗大悬浮物质或油脂会干扰测定。
此时可先测定水样，再测定校准溶液，以了解干扰情况。
若有干扰，应过滤或萃取除去。
4.1.4电极严禁骤冷骤热，相邻两个溶液的温差不得超过70℃。
4.1.5测量时应轻轻晃动盛溶液的烧杯，除去电极上附着的微小气泡后方可进行测定。
4.1.5严格遵守操作规程，一旦仪器出现故障，应立即停止检测，向中心检测室负责人报告，查明原因，及时处理。
仪器需要维修时，应按本站作业指导书《仪器设备维修的规定》（PYEMS-WIG20）执行，不得擅自修理，并做好故障情况记录和维修后的检验记录。
4.1.5不得在仪器室内制备和保存样品，不得放臵与实验无关的物品。
样品测试完毕，应及时将样品移出仪器室。
4.2分析操作步骤4.2.1开机前的准备4.2.1.1检查电路是否正常，仪器各部分连接是否正确。
4.2.1.2检查待测溶液中是否含有较多的粗大悬浮物质或油脂。
若有，应过滤或萃取除去。
4.2.2测试步骤4.2.2.1按“ON/OFF”电源开关键，仪器进入测量状态。
4.2.2.2可根据自己的要求进行参数设臵，设臵方法如下：按“电极常数”键仪表显示“电极常数”符号，表明进行电极常数设臵，按“升，降”键设臵到需要的电极常数，然后按“确认”键，仪器显示“测量”进入测量状态。
临床诊断型电测听仪作业指导书
临床诊断型电测听仪作业指导书
QKEY/C14:2009
设备名称：临床诊断型电测听仪
型号：MIDIMATE 622
适用范围：
●言语测试，掩蔽，纯音测试，脉冲测试，调制调节，左右切换，给声方式更改
●特殊功能：SISI, FOWLER, STENGER, RAINVILLE
技术参数：
●通道：双通道（独立信号发生器/双放大器）
●频率：气管、自由声场为11个测试频点，125~8000Hz；骨导为9个测试频点，
250~6000Hz
●屏蔽：NBN/SN/WN
●HL范围：气导-10~125dB （中频段）骨导-10~80dB （中频段）
●失真不大于1%
●给声形式：连续音/脉冲音/啭音
●精确度：频率好于±2%；声强±1dB~±3dB
●指导标准：MDD93.42.EEC
操作步骤：
1.接好后面板：气导耳机、骨导耳机、应答器。
2.接好电源，打开开关。
3.电源灯亮，机器进入自检状态，按住1号即可停住前4帧显示
4.检查完系统功能后，进入测试1，这过程大约持续5秒钟。
5.进入测试。
选择测试模式进行测试。
注意事项：
●远离电磁干扰
环境要求：
操作环境：
●运行时环境温度范围：15~35℃
●相对湿度范围：30~90% 无冷凝
●电源：200~240V AC, 50/60Hz
.维护保养：
●保持仪器干净无尘埃
●请用无溶解性的清洁剂清洁仪器
●用刷子和干布拭去灰尘
●别让仪器受潮
●显示器不要调到最亮
●不要受到阳光直射
编制：韩香萍审核：辛朝辉批准：王玉春。
仪器测试公司作业指导书(仪器设备操作规程)
仪器测试公司作业指导书(仪器设备操作规程)1. 引言本仪器测试公司作业指导书旨在规范仪器设备的操作程序，确保工作顺利进行并提高测试结果的准确性。
本指导书适用于所有仪器测试公司的员工。
2. 仪器设备安全操作规程2.1 保养和检查- 定期检查仪器设备的运行状况，如电源、传感器和连接线等。
- 清洁仪器设备，并避免使用腐蚀性和易燃物质。
2.2 操作程序- 在操作仪器设备之前，员工必须接受相关培训，并了解操作方法。
- 严格按照操作手册中的步骤进行操作，不得随意更改或省略任何步骤。
- 在操作过程中，禁止吃喝和吸烟，以防止对设备造成损坏或污染。
2.3 故障处理- 如果仪器设备出现故障，员工应立即报告给相关责任人。
- 不得自行维修或调整设备，除非经过授权并具备相应的技术知识。
3. 测试质量管理3.1 校准和验证- 定期进行仪器设备的校准和验证，确保其准确性和可靠性。
- 记录校准和验证的结果，并及时处理异常情况。
3.2 数据处理- 在测试过程中，确保正确处理数据，并进行数据备份，以防数据丢失或损坏。
- 对测试数据进行分析和解释，并准确记录结果。
4. 安全事故应急预案- 制定安全事故应急预案，包括应急联系人、紧急撤离路线和灭火器材的位置等。
- 员工应熟悉应急预案，并知晓如何应对突发事故。
5. 结束语本作业指导书的目标是确保仪器测试公司的员工在使用仪器设备时能够遵守规范操作程序，并关注测试质量和安全事故的预防。
通过严格执行本指导书，我们可以提高测试结果的准确性和有效性，为客户提供优质的测试服务。
以上为仪器测试公司作业指导书(仪器设备操作规程)的主要内容，敬请遵守。

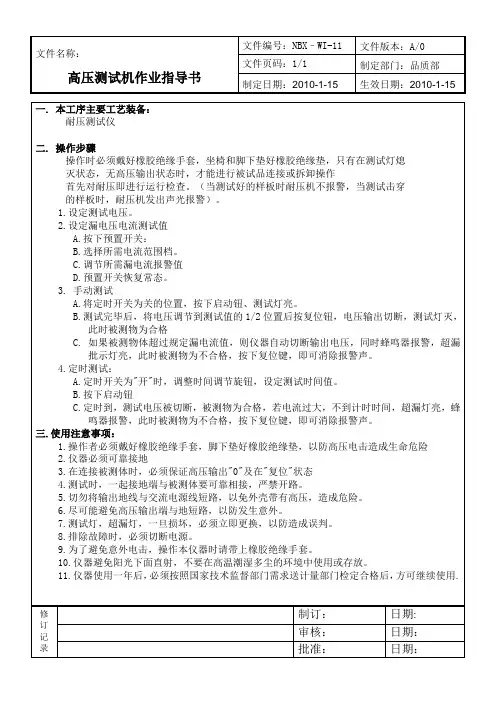

高压测试机作业指导书
9.为了避免意外电击，操作本仪器时请带上橡胶绝缘手套。
10.仪器避免阳光下面直射，不要在高温潮湿多尘的环境中使用或存放。
11.仪器使用一年后，必须按照国家技术监督部门需求送计量部门检定合格后，方可继续使用.
一. 本工序主要工艺装备：
耐压测试仪
二.操作步骤
操作时必须戴好橡胶绝缘手套，坐椅和脚下垫好橡胶绝缘垫，只有在测试灯熄
灭状态，无高压输出状态时，才能进行被试品连接或拆卸操作
首先对耐压即进行运行检查。（当测试好的样板时耐压机不报警，当测试击穿
的样板时，耐压机发出声光报警）。
1.设定测试电压。
2.设定漏电压电流测试值
A.按下预置开关：
B.选择所需电流范围档。
C.调节所需漏电流报警值
D.预置开关恢复常态。
3.手动测试
A.将定时开关为关的位置，按下启动钮、测试灯亮。
B.测试完毕后，将电压调节到测试值的1/2位置后按复位钮，电压输出切断，测试灯灭，此时被测物为合格
C.如果被测物体超过规定漏电流值，则仪器自动切断输出电压，同时蜂鸣器报警，超漏批示灯亮，此时被测物为不合格，按下复位键，即可消除报警声。
4.定时测试：
A.定时开关为"开"时，调整时间调节旋钮，设定测试时间值。
B.按下启动钮
C.定时到，测试电压被切断，被测物为合格，若电流过大，不到计时时间，超漏灯亮，蜂鸣器报警，此时被测物为不合格，按下复位键，即可消除报警声。
三.使用注意事项：
1.操作者必须戴好橡胶绝缘手套，脚下垫好橡胶绝缘垫，以防高压电击造成生命危险
2.仪器必须可靠接地
3.在连接被测体时，必须保证高压输出"0"及在"复位"状态

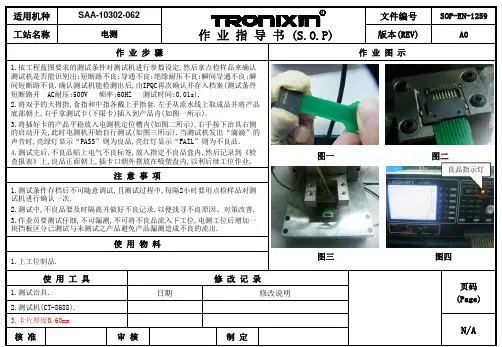

MICRO SD 电测作业指导书
1.测试条件存档后不可随意调试,且测试过程中,每隔2小时要用点检样品对测 试机进行确认一次. 2.测试中,不良品要及时隔离并做好不良记录.以便找寻不良原因、对策改善. 3.作业员要测试仔细,不可漏测,不可将不良品流入下工位,电测工位后增加一 块挡板区分已测试与未测试之产品避免产品漏测造成不良的流出.
使用物料
1.上工位制品.
图一 图三
使用工具
1.测试治具. 2.测试机(CT-8688)说明
核准
审核
制定
文件编号 版本(REV) 作业图示
SOP-EN-1259 A0
图二
良品指示灯
图四 页码 (Page)
N/A
适用机种
SAA-10302-062
工站名称
电测
作 业 指 导 书 (S.O.P)
作业步骤
1.依工程蓝图要求的测试条件对测试机进行参数设定,然后拿点检样品来确认 测试机是否能识别出:短断路不良;导通不良;绝缘耐压不良;瞬间导通不良;瞬 间短断路不良.确认测试机能检测出后,由IPQC再次确认并存入档案(测试条件 短断路开 AC耐压:500V 频率:60HZ 测试时间:0.01s). 2.将双手的大拇指,食指和中指各戴上手指套.左手从流水线上取成品并将产品 底部朝上,右手拿测试卡(下限卡)插入到产品内(如图一所示). 3.将插好卡的产品平稳放入电测机定位槽内(如图二所示),右手按下治具右侧 的启动开关,此时电测机开始自行测试(如图三所示).当测试机发出“滴滴”的 声音时,亮绿灯显示“PASS”则为良品,亮红灯显示“FAIL”则为不良品. 4.测试完后,不良品贴上电气不良标签,放入指定不良品盒内,然后记录到《检 查报表》上,良品正面朝上,插卡口朝外摆放在吸塑盘内,以利后续工位作业.
UI2011智能电参数测量仪操作规范
3.2.7数据设定完毕后，仪器保存所设数据（仪器断电后重新上电开机，数据不丢失，除非重新设定）。不同批次的产品可能有不同的合格判断参数，因此应对仪器进行重新设定。
编制
审核
批准
发行日期
文件类型
仪器名称011智能电参数测量仪
1.0
2/2
按面板上“消音“键5秒，仪器会显示下面两种状态1.显示ALARM OUT表示为不合格报警、2显示ALARM PASS表示为合格报警、通过每按一次向上键，会更换显示PASS或OUT,调到所需的报警状态，再按“设定”退出即可。
3.4.4仪器接负载及电源的引线应尽可能粗，以减小测试误差。
3.4.5仪器应定期计量。
4.相关记录
《试验仪器检测设备一览表》《试验仪器检测设备校量计划》
编制
审核
批准
发行日期
3.2.4在仪器设定电流下限参数状态，电流窗口显示电流下限参数，第1位的数据在闪烁，下限指示灯亮。通过与设定上限电流一样的方法按“↑/LOCK”、“→”、“．”键来调整到所需的参数，按“设定”确认，仪器保存电流下限值，同时仪器进入功率上限值设定状态。
3.2.5在仪器设定功率上限参数状态，功率窗口显示功率上限参数，第1位的数据在闪烁，上限指示灯亮。通过与设定上限电流一样的方法按“↑/LOCK”、“→”、“ ．”来调整到所需的参数，按“设定” 确认，仪器保存功率上限值，同时仪器进入功率下限值设定状态。
3.3仪器测试
3.3.1接上需测试负载，等负载工作稳定后，即可从仪器前面板的显示器上读出所测负载的测试数据。
线束电气测试作业指导书
检验项目
成 品 测 试
序号
1 2 3 4 5 6 7 8 9 10
检查内容（不良品问题描述）
产品短路 产品开路 产品高压 产品绝缘 产品耐压 产品瞬间短路 产品瞬间断路 产品电阻 产品摇摆接触
制作：
专人完成。
3.用标准样品设置测试机OK后，产品导通不 可有短路，高压，开路等现象。
3.测试产品时使用测试治具。
4.测试产品时，不良品放入红色不良品盒周 转箱及周转盘中。
检验OK品流入下一工站。
序号
元件名称
型号规格
1
测试机
导通测试机
2
测试治具
与测试产品相匹配治具
补充事项：
安全注意事项：
1.测试产品与所用测试治具相匹配，治具保持 1.测试人员经教育训练培训后，方可操作此岗位。
承认 检印
干净。
2.待测试与已测试产品
做好区分，隔离。
作成
工序名称：成品测试 作业程序
1.测试机设定参数与图纸 要求一致。 2.测试产品与测试治具对 配时保持水平。 3.测试不良品时标识，隔 离，并做好记录。
核准：
制定 修改1 修改2
2022 年 7 月 08 日
适用范围：通用
修改内容 生效日期：2022.07.08
测试作业指导书（SOP）
工序名称 导通测试 组 别
机种名称
全机种
工位号
设备/工具 导通测试机 治具名 周转箱、周转盘
检验组
作业方法
产品测试
1.拿上工站产品。 测试治具
文件编号
XLG-LP-15版本来自1注意事项1.确认上一工站产品。
2.设定测试参数依图纸要求为准：（高压， 2.产品测试参数由线长或指定
绝缘，导通）。
TB数字电桥测试仪操作规范
3.3.1仪器设置完毕，将被测元器件连接于测试端上，仪器开始测量。
3.4仪器测试结束
3.3.1仪器测试结束关闭仪器电源，然后整理测试仪器和工作台，做好6S工作。
3.5.仪器使用注意事项
3.4.1仪器工作环境：相对湿度≤85%RH，温度25±3℃；接地良好。
3.4.2仪器尽量在低杂波的环境下使用，避免频繁开关仪器。
3.2.8按上档键，再按开路键进入开路清零菜单。开路清零功能能够消除测试线，测试夹具与被测元件并联的杂散电容的影响。通过按【▲】或【▼】键来选择执行“SPOT”或“SWEEP”清零，即对当前频率点或所有的频率点进行清零，一般选”SWEEP”。
3.2.9按上档键，再按短路键进入短路清零菜单。短路清零能够消除测试线与测试夹具与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。通过按【▲】或【▼】键来选择执行“SPOT”或“SWEEP”清零，即对当前频率点或所有的频率点进行清零，一般选”SWEEP”。
每次开机后进行开路及短路全频清零一次即可。
3.4.4请勿向测试端施加电压或电流，也不允许将带电的电容器接在仪器上，以防损坏仪器。
3.4.5当被测元件为有极性器件时，在测试前须注意“高电位端”请接于前面板标为Hcur、Hpot的端子，而“低电位端”请接于前面板标为Lpot、Lcur的端子。
3.4.6对于SMD元件测量，因其串联等效电阻很小，一般地，对其测量应采用并联等效方式。
编制
审核
批准
发行日期
TB数字电桥测试仪操作规范
文件类型
仪器名称
资料编号
版次
页次
仪器作业指导书
TH2817B数字电桥
1/2
1.目的
为规范仪器使用操作，确保元器件的品质，延长仪器使用寿命，保障测试安全。
THB数字电桥测试仪操作规范
审核
批准
发行日期
ቤተ መጻሕፍቲ ባይዱ3.3进行测试
3.3.1仪器设置完毕，将被测元器件连接于测试端上，仪器开始测量。
3.4仪释测试结束
3.3.1仪器测试结束关闭仪器电源，然后整理测试仪器和工作台，做好6S工作。
3.5.仪器使用注意事项
3.4.1仪器工作环境：相对湿度W85%RH,温度25±3°C；接地良好。
3.4.2仪器尽量在低杂波的环境下使用，避免频繁开关仪器。 每次开机后进行开路及短路全频清零一次即可。
3.2.3按频率键’仪器在支持的各参数间循环切换，或者先按频率键后，再按▲、▼键仪器在 支持的各频率（50Hz, 60Hz, 100Hz, 120Hz, 1kHz, 10kHz, 20kHzBZB. 40kHz, 50kHz, 100kHz ）间循环切换。
3. 2.4按电平键，仪器在支持的各参数间循环切换，或者先按电平键后，再按▲、▼键切：仪 器在支持的各电平（0.IV,0. 3V,IV）间循环切换电平。
3.2.8按上档键，再按开路键进入开路清零菜单。开路清零功能能够消除測试线，測试夹具与 被测元件并联的杂散电容的影响。通过按【▲】或【▼】键来选择执行“SPOT”或“SWEEP”清零，即对当前频率点或所有的频率点进行清零，一般选”SWEEP”。
3. 2.9按上档键’再按短路键进入短路清零菜单。短路清零能够消除测试线与测试夹具与被测 元件串联的剩余阻抗如引线电阻或引线电感的影响。通过按【▲】或【▼】键来选择执 行“SPOT”或“SWEEP”清零，即对当前频率点或所有的频率点进行清零，一般 选,，sweep"。
3.仪器测试操作
3.1仪器测试前准备工作
3. 1.1检查仪器供电电源是否为AC220±10V, 50Hz/60HZo
线材电测测试SOP2
页码(Page)
33A
修改记录
增加测试方式
2012.8.30
2.测试治具.
杨亚军2012.8.30
制定
审核核准修改说明
日期
1.8688测试机.使用工具
1.上工位制品.
使用物料
1.测试条件存档后测试机不可随意调试,且测试过程中,每隔2小时要用标准测试样品对测试机进行确认一次.
2.测试过程中,不良品要及时隔离并做好不良记录.以便找寻不良原因、对策改善.接点图严格按照图三所示
3.作业员要测试仔细，不可将不良品流入下工站.
注意事项
1.依工程蓝图要求的测试条件对测试机进行参数设定，然后拿标准样品线对照接点表来确认测试治具是否OK.OK后由IPQC再次确认并存入档案.
2.取1PC制品,将各CONN插入对应的治具中,此时测试机进行自动测试,当测试机发出“滴滴”的声音时,表示良品,良品显示“PASS”绿色灯会亮,不良品显示“FAIL”红色灯会亮.
3.测试条件：DC:300V/10ms.绝缘:10兆欧,导通:2欧姆
4.测试完后，不良品贴上电气不良标签，放入指定不良品盒内，然后记录到不良报表上,良品整齐摆放到作业台面上，以利后续工站作业.
作业图示作业步骤
A1
版本(REV)
测试2
工站名称
SOP-EN-1240
文件编号作业指导书(S.O.P)
CU04B78-C1适用机种图一
良品显示
图二
图三
绿色
白色地线
板
绿色
白色黑色。
电参数综合测量仪操作指导书
文件制修订记录1.0目的/Aim:1.1为电参数测量仪操作提供作业指导书,确保电参数测试仪对产品工作电压、电流、电能量、功率和功率因子的测量精度。
2.0参考文件/Reference Instruction:2.1电参数综合测量仪用户手册。
3.0设备/材料/ Equipment/Material:3.1 AN8720P电参数测试仪(需权威计量部门定期校验并在一定的期限范围内使用)。
4.0准备/要求/Prepare/Requirement:4.1 电源插座的下方放入保险丝,仪器接通电源, 确保输入电压为单相220伏,测试场所保持整齐、干净。
5.0安全/维护/Safety/Maintenance:5.1 使用本仪器之前,请认真阅读操作规程及使用说明书,并严格按规程操作,以免造成操作人员的人身伤害或仪器损坏。
5.2 测量过程中,请勿触摸测量仪后面板上的接线部分,谨防触电！5.3 拆接测量仪后面板上的接线时,请务必在切断电源后,再行操作！5.4 各输入输出端子连接部分应采取绝缘保护措施,以防止触电事故。
5.5 万一发生任何问题,请立即关闭电源。
5.6 不要让测量仪长时间超量程运行,测量仪允许的冲击信号幅值不要超过正常信号的1.6倍.测量仪不用时,请将仪表电源线拔下。
5.7 测量仪长期不用时,请包装保存在干燥、无粉尘、无强烈震动的环境下。
5.8 测量仪长时间保存后再次使用,使用前应开机30分钟后再测量使用。
6.0操作程序/Operation Process:6.1仪器参数设置6.1.1非锁定时,按“参数设置”按键即可进入参数设定状态.进入参数设定状态后,提示符“SET”点亮.每按一次“参数设置”按键会依次进入通讯地址、波特率、校验位、门限电流值显示单位的参数设定,相应提示符同时点亮.参数设定状态下,用“增/减”键可修改参数数值.第五次按下“参数设置”键,退出参数设定状态,提示符“SET”熄灭,设置值将被保存。
电气设备检测与维修作业指导书
电气设备检测与维修作业指导书第1章电气设备检测与维修基础 (4)1.1 设备检测与维修的重要性 (4)1.1.1 保障设备安全 (4)1.1.2 提高设备运行效率 (4)1.1.3 延长设备使用寿命 (4)1.1.4 节约维修成本 (5)1.2 常用检测与维修工具及设备 (5)1.2.1 万用表 (5)1.2.2 钳形表 (5)1.2.3 示波器 (5)1.2.4 绝缘电阻测试仪 (5)1.2.5 温度计 (5)1.2.6 常用维修工具 (5)1.2.7 安全防护设备 (5)第2章电气设备检测方法 (5)2.1 电气设备检测的基本要求 (5)2.1.1 检测前的准备工作 (5)2.1.2 检测人员要求 (5)2.1.3 检测设备与工具 (6)2.1.4 检测标准与规范 (6)2.2 常用检测方法介绍 (6)2.2.1 外观检查 (6)2.2.2 绝缘电阻测试 (6)2.2.3 接地电阻测试 (6)2.2.4 继电保护装置检测 (6)2.2.5 直流电阻测试 (6)2.2.6 交流耐压测试 (6)2.3 检测结果分析 (6)2.3.1 数据整理与分析 (6)2.3.2 故障诊断与处理 (7)2.3.3 检测报告编写 (7)第3章电气设备维修技术 (7)3.1 维修工具与设备的选择 (7)3.1.1 工具选择 (7)3.1.2 设备选择 (7)3.2 维修操作流程 (7)3.2.1 准备工作 (7)3.2.2 故障诊断 (7)3.2.3 维修操作 (8)3.2.4 功能测试 (8)3.3 常见故障处理方法 (8)3.3.2 连接故障 (8)3.3.3 电气功能故障 (8)3.3.4 软件故障 (8)第4章变压器检测与维修 (9)4.1 变压器的工作原理与结构 (9)4.1.1 工作原理 (9)4.1.2 结构 (9)4.2 变压器检测方法 (9)4.2.1 绝缘电阻测试 (9)4.2.2 绕组直流电阻测试 (9)4.2.3 绕组介质损耗因数测试 (9)4.2.4 局部放电检测 (9)4.3 变压器维修技术 (9)4.3.1 绕组维修 (9)4.3.2 铁芯维修 (10)4.3.3 绝缘结构维修 (10)4.3.4 油箱及冷却装置维修 (10)4.3.5 防腐处理 (10)4.3.6 预防性维护 (10)第5章电机检测与维修 (10)5.1 电机的工作原理与结构 (10)5.1.1 电机工作原理 (10)5.1.2 电机结构 (10)5.2 电机检测方法 (10)5.2.1 外观检查 (11)5.2.2 绝缘电阻测试 (11)5.2.3 绕组电阻测试 (11)5.2.4 转子断条检测 (11)5.2.5 空载试验 (11)5.2.6 额定负载试验 (11)5.3 电机维修技术 (11)5.3.1 绕组维修 (11)5.3.2 轴承维修 (11)5.3.3 电机清洗 (11)5.3.4 电机组装 (11)5.3.5 电机调试 (11)5.3.6 电机保养 (12)第6章开关设备检测与维修 (12)6.1 开关设备的工作原理与结构 (12)6.1.1 工作原理 (12)6.1.2 结构 (12)6.2 开关设备检测方法 (12)6.2.1 外观检查 (12)6.2.3 触头接触电阻测试 (12)6.2.4 操作功能测试 (12)6.2.5 灭弧装置检测 (12)6.3 开关设备维修技术 (12)6.3.1 操作机构维修 (13)6.3.2 触头系统维修 (13)6.3.3 灭弧装置维修 (13)6.3.4 绝缘结构维修 (13)6.3.5 零部件更换 (13)第7章继电保护装置检测与维修 (13)7.1 继电保护装置的工作原理与结构 (13)7.1.1 工作原理 (13)7.1.2 结构 (13)7.2 继电保护装置检测方法 (13)7.2.1 外观检查 (14)7.2.2 功能测试 (14)7.2.3 参数测试 (14)7.2.4 二次回路检查 (14)7.3 继电保护装置维修技术 (14)7.3.1 维修准备 (14)7.3.2 维修步骤 (14)7.3.3 注意事项 (14)第8章电力电缆检测与维修 (14)8.1 电力电缆的工作原理与结构 (14)8.1.1 电力电缆工作原理 (15)8.1.2 电力电缆结构 (15)8.2 电力电缆检测方法 (15)8.2.1 直观检测 (15)8.2.2 常规电气功能检测 (15)8.2.3 状态检测 (15)8.2.4 在线监测 (15)8.3 电力电缆维修技术 (15)8.3.1 电缆接头维修 (15)8.3.2 绝缘修复 (15)8.3.3 外护套维修 (15)8.3.4 防腐蚀处理 (16)8.3.5 电缆更换 (16)第9章防雷与接地装置检测与维修 (16)9.1 防雷与接地装置的工作原理与结构 (16)9.1.1 防雷装置工作原理 (16)9.1.2 接地装置工作原理 (16)9.1.3 防雷与接地装置的结构 (16)9.2 防雷与接地装置检测方法 (16)9.2.2 接地装置检测 (16)9.3 防雷与接地装置维修技术 (17)9.3.1 防雷装置维修 (17)9.3.2 接地装置维修 (17)第10章电气设备检测与维修质量控制 (17)10.1 质量控制标准与要求 (17)10.1.1 本章节主要阐述电气设备检测与维修的质量控制标准及要求，以保证设备安全、可靠运行。
电能质量分析仪的测试作业指导书
试验目录1外观及功能正常性检査2准确度测试试验2.1电压测量通道测试2.2谐波电压23谐波电流2.4基波频率变化对谐波电压（电流）的影响2.5谐波有功功率2.6闪变2.7三相不平衡度3环境试验3.1問區影响3.2低温影响3.3交变湿热试验4安全性能试验4.1绝缘电阻试验4.2绝缘强度试验4.3冲击电丿卡试验5机械性能试验5.1防护等级5.2振动试验5.3机械冲击试验6电气性能试验6.1电源电压变化影响6.2信号输入回路试验63停电数据保持6.4功率消耗7电磁兼容试验7.1电快速瞬变脉冲群抗干扰度试验7.2辐射电磁场抗干扰性试验7.3静电放电抗干扰度试验7.4浪涌（冲击）试验7.5扰度试验检定电能质量分析仪须具备的工作条件:检测用设备：（1）标准器必须经过量值溯源，并在有效期内：（2）标准器的测屋不确定度应优于被检仪器所允许误差的2/3,分辨力优于被检仪器的1/10：（3）用三相比较法检定三相不平衡度的三相标准比较仪，电压、电流幅值测量误差不超过0.05%,相位测量误差不超过0.05° °一外观及功能正常性检査检测依据：DL/T1028-2006电能质最测试分析仪检定规程（1）被检仪器外观应完整无破损，型号规格，生产厂家，仪器编号等标识应清晰；（2）被检仪器应在额定工作条件下放置12h以上，并按照说明书预热。
（3）开机后，被检仪器能正常工作，各种显示正确，各开关和操作按键正常。
包扌亠显示功能，通讯接II，权限管理功能，设置功能，统计功能，记录存储功能等。
（4）有专用附件的，要与被检仪器一起进行检定，附件上的编号与仪器通道相对应。
二准确度测试试验检测依据：DL/T1028-2006电能质量测试分析仪险定规程1＞电压测量通道试验测试设备：FLUKE 6100电能标准功率源（1）分辨率：电压显示分辨率：频率显示分辨率：（2）测量范围：电压测试范用：频率测试范I韦I：（3）电压准确度测试测试方法：（1）连接线路图如图1:图1电压准确度检定示意图（3）计算电压准确度加。
高压测试仪操作作业指导书
仪器名称Name:仪器编号NO.123451231HV-DC高压测试2测试电流 2.9mA 制作Made by 审核Confirmed by 日期Date 版本Rev 3测试电压2200V 4测试时间3秒5如测量结果显示为红灯亮，需立即隔离此产品，交工程师维修，分析测试完成后，将测试杆移开，取下产品的插头，将检验结果记录于<高压漏电测试记录>中.测试杆的测试头测试时需点在产品的金属表面,如产品表面无金属件,需用锡纸裹住产品,然后测试点点在锡纸上接通高压漏电测试仪的电源，仪器会自检如(图一）作业员必须经过培训合格后才可操作此高压测试仪测试参数异常处理（Abnormity processing )测试员需站在防静电的胶板上,戴上绝缘手套作检测测试参数为默认设置,除工程师外任何人不可擅自调整测试参数.身体的任一位置不可接触检测杆的测试头，高压危险点检发现不合格，需立即停止测量，并需通知品管部的工程师进行检测，如属机器问题，送计量站进行维修与校定,并追溯之前检测之产品,及全部重检仪器规格/型号Spec/Type 附图Attached drawing ：操作方法、步骤（Work process ）05033101修理后的产品需再次检查确认注意事项（Notice Item ）将图一与高压测试仪连接的点检模拟器上三个黑色按扭（分别为;HV,IS,AI），打入Pass方向，拿起测试杆用测试头点击点检模拟器上的两个黄色铜接触点按下测试杆上的测试按钮，测试结果应该为OK。
再将第一个"HV"打至"Fail"(如箭头A所示)点击两个黄色铜接触点测试结果应该为NG.(每次开机前需进行此点检并记录于高压测试仪点检记录表中)点检合格后，将自检模拟器取下。
将需检测产品卡在夹具上，并将产品的插头接到高压漏电测试仪上手握检测杆，用测试头点击产品表面(见注意事项一)，按下测试杆上的测试按钮（见B ），绿灯亮即为合格，亮红灯即为不合格3301K Hight Voltage Tester Working Instruction高压测试仪操作指导书目的：规范高压测试仪的操作，确保测试结果的可靠性。
静电测试仪作业指导
试仪上五金区域（双脚必需站平），如图2
图1
双脚站于测试 仪双脚图标上 方五金区域
图2
将静电手环的连接线五金插头夹于五金柱， 3 或者将插头从鳄鱼夹上取出，然后将其插入
测试仪对应孔位，如图3
4
将戴好静电手环的手掌按于测试仪有手掌标 示图标的五金区域3秒左右，如图4
将静电手环连接头 （鳄鱼夹）夹住测 试柱子
是否佩戴合格，静电鞋是否穿着正确，如为 静电手环或静电鞋不良则须更换新的合格品
下方两指示灯亮绿灯
如图5、图6，
PASS，上方一指示灯
测试不通过一律不准进入车间，必须更换直
FAIL HI区域亮红灯， 表示静电鞋测试合格，
Байду номын сангаас
三处指示灯均是FAIL HI区域亮红灯表示静
至测试合格才可进入车间——员工更新用的 静电手环测试失败 备品由车间主管负责安排预备，线长现场提
文件名称 发行日期
静电测试仪测试作业指导书
静电测试仪测试方法
文件编号：
2013.3.11
生效日期
2013.3.11
版本号：
C
作业步骤
图示
穿戴好防静电衣、防静电帽及防静电鞋（具 1 体要求参见工厂静电服穿着规范），将静电
手环戴于手腕（注意必须紧贴皮肤），如图1
2
双脚对准静电测试仪上双脚图标站于静电测
静电手环必需 紧贴皮肤
图3
手掌按于测试仪有手 掌标示的五金区域3秒，
指示灯PASS区域绿灯 图4
全亮表示测试合格
检查测试仪上判定结果，PASS区域三处指示
灯全亮绿灯表示静电手环及静电鞋测试均合
格（上方指示灯代表静电手环，下方两指示
灯表示静电鞋），如FAIL HI或FAIL LO灯亮
充电器耐压测试仪操作规范-作业指导书
警告
该测试设备为高压设备！ 未经培训及未经许可人员 绝不允许接触此设备！不 当的操作会造成非常严重 的人身伤害！！！
芜湖富仕德体育用品股份有限公司
充电器耐压测试仪 —— 操作方式简要说明
连接红色高压输出虎口夹， 夹住充电器插头端子。并将 其放置在铁板上。
操作者必须站在绝缘垫上
必须使用绝缘手套
正常的情况下，打开开关
电源安全为绿灯则正常。 若无绿灯则测试机接地 异常，不可测试。
接入测试机电源
测试要求为： 耐压时间：5秒； 漏电流：1mA 测试电压：3750V 无误后，按绿色启动按钮
若被测不良，则超漏NG红 灯亮，同时蜂鸣报警。 需按压红色复位键解除警 报。同时判定不良。
测试结束后，必须关闭全部电源，拔出插头 后。方可拆除测试部件。
测试时，测试灯与高压警 示红灯亮起。 在计时读秒测试过程中， 不允许对设备和被测物体 以及附近有任何接触。 计时结束后，如无异常会 自行断电。即可判定合格。
芜
工频电场测量作业指导书
1 目的规范检测方法的具体操作，确保检验工作的质量和人身安全。
2 范围本标准规定了作业场所工频电场的测量方法。
本标准适用于交流输电系统工作及操作地点工频电场的测量。
3 测量仪器RJ-5（近区）工频电场场强仪量程：1～20000V/m；频率范围：30～2000MHz。
环境温度：-10℃～+40℃；相对湿度：≤80%；电源：6F22型9V叠层电池一节；8.4V充电电池。
4 方法及步骤4.1 使用前准备4.1.1 开机后检查主机ALARM欠电压警示灯，若警示灯亮起，则此时主机供电电池已不足维持仪器正常工作，应及时充电。
4.1.2 开机后检查表头视窗左上角，若显示BAT则此时表头供电电池已不足维持表头的正常工作，应及时更换9V电池。
4.2 测量4.2.1 按下主机开关电源POWER键（由于瞬间电压的问题需要连续开两次开关键方可正常工作）。
4.2.2 测量前应先开机预热15min以确保所测数值的正确和稳定。
4.2.3 确认仪器开始正常工作后，手持仪器手柄把手处，手臂应尽量伸直。
将仪器正对被测物体，调整探头方向，找到场强显示最大点，此时仪器所显示的读数，即为被测物的电场场强值。
4.2.4 测量完毕，及时关闭仪器。
5 测量记录测量记录应该包括内容：测量日期、测量时间、气象条件（温度、相对湿度）、测量地点（单位、厂矿名称、车间和具体测量位置）、设备型号和参数、测量仪器型号、测量数据、测量人员等。
6. 说明6.1 仪器测量时，探头1m以内不应站人或放置其他金属物件，以免电磁场在人体周围产生畸变，影响测量的准确度。
6.2 本仪器一般应用于连续波，测量脉冲波时，仅作参考。
6.3 仪器长期不使用时，应将电池取出。
6.4 显示表头准确度有±1个数值的跳动，读取数据时取读书最大值。
过载时，数字表显示最高位显示“1”其他数位不显。
【企业】电子厂电测作业规范
规范作业的要求
6. 当测试中有连续不良时，请品管部门确 认处理。
7. 工作时应保持工作环境的整洁和卫生， 做好6S，提升工作效率。
编辑课件
作业完毕后之注意事项
使用后关闭测试机电源，套好防潮袋， 认真填写好“测试机保养记录表”，清 扫工作环境之卫生。
编辑课件
电测作业规范
END
编辑课件
编辑课件
规范作业的要求
1. 依据最新版本的SOP——“作业指导书” 进行作业。
编辑课件
注意使用之SOP是 否与正在生产的产 品相符以及是否是 最新版本的。
电气测试参数严格 按照SOP设置。 测试手法图示及其电 气性能线位表。
编辑课件
规范作业的要求
2. 戴上手套，将待测件 连接器对准治具平行 插入、等待“PASS” 稳定后，手持连接器 将本体平行拔出。
1.开机 后使用 机台系 统自我 测试
2.如果 出现 NG项， 请相关 部门协 助处理
编辑课件
3.在机 台通过 自我测 试后， 各项测 试参数 的设置
4.读取 金样品 之线位， 并依据 SOP确 认
电测作业前的准备
以治具使用记录表为依据，确认测试治 具是否已经超过了最大使用次数，如不 适合测试需要则应及时更换。
待 测
明不良原因（方便维 品
ห้องสมุดไป่ตู้
良 品
修），与良品区隔。
防止不良品外流！
不 良
品
在
制
品
与
不
良
品
盒
混
编辑课件
用
规范作业的要求
及时、完整的填写不 良品吊卡并作好不良 品标示不仅能有效的 与良品区隔，还能方 便维修作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电测机操作指导书
MODEL: HR-380
该程序及其中所含任何内容信息均属东莞市冶佳达电子科技有限公司之专有财产，并保留版权，在未征得东莞市冶佳达电子科技有限公司书面形式授权的前提下，不得产生任何形式，任何途径或任何内容的复制或利用。
制订：程刚祥日期：2012-08-22
审核：日期：
核准：日期：
1.目的
依据此规范进行合理、科学的检验,保证产品符合客户品质要求。
2.适用范围
本公司所有数据线,充电线类产品均适用之。
3.主要职责
测试员: 负责对全厂线材类产品测试及判定,并记录。
组长：负责对测试员测试的监督及确认。
Q E: 负责对检验治具、设备的调校。
品质主管：负责对本规范的制定、及修正。
4．定义：（无）
5.工作程序
5.1测试工具：
测试治具
5.2主要测试参数标准：
a. 电源电压：220V±10% 50Hz,通常仪器测试规格:绝缘5MΩ,电压300VDC.
b. 依《检验规范》
c. 产品《工程图》
5.3操作步骤：
a. 开机时,喇叭响一声,测试机进入待机状态,LCD显示：【 HR--3800 V3.1 】
【 Continuity Tester 】;
此时机器进行自我测试,如果测试正常,则LCD显示⑹【 Avaliable Cards:1 】【 **Self Test OK ** 】;
若自我测试时发现错误，LCD显示:【 Avaliable Cards:0 】【 Self Test Error 】;此时需通知相关
人员进行或厂商调试。
1 2
b.开机后,点击ENTER进入设定界面,进入①:测试模式设定,短断路设定,导通电
阻设定,被动元件设定,高压条件设定,测试项目设定等.另外点击面板上的PARA 键也可进入②测试模式设定,此时可对自动测试或测试次数进行设定.
c.在开机后界面点击FILE,可进入③④:如果样品名称或路径不符合你的试品,但
你的试品在选项中,则点击上下左右方向键选中,再按面板上的ENTER确认即可.
如下图:点击面板上的FILE键名时,进入,样品程序选定,按右边面板上黑色键即可保存.
例如,你要测试的试品为1256C,如果当前默认选项为此样品,则直接在面板上点击ENTER 确认即可,如果没有,则退出,点击LEARN 进入,然后将样品插入连接器端口,点击面板上的TEST 测试键或输入新样品名,点击ENTER 确认即可,此时将试品插入,然后进行测试:点对点,数据储存(确认10PIN 对 NET5,或8PIN 对NET4).即可测试了.如果你的试品在样品路径或程序中没有,则在开机界面点击LEARN,然后插好试品,点击TEST 测试,再填好名称或编码按ENTER 确认保存即可.在填入字母或数字时,可通过方向键移位(或通过速度快慢转换字母或数字输入).
如果测试夹具或连接端口有变动,则如⑤,点击开机界面,FUNC 键名,则出现输入点位寻找的菜单选项.试品插好后,点击ENTER 即可寻找.
5
6
3
4
单词:cable stat 等单词.依次分别为:线材,开始,文件夹,参数,开路,短路,转换,学习,打印,进入或确认,退出,进入
点击SYS 为系统状态,如图⑨.
c.把所要测试的治具插好,拿一条标准产品插入治具内,按"5"键两下,机器进行读取相应的数据,并进入设置状态,看LCD 显示的项目按上下左右箭头键进行设置,并参照相应的作业指导书。
按5键(快捷键)后则进行⑦设置状态.按FUNC 键则进行⑤:
10
9
7
8
11 12
d.按RESET回车到自检后的状态,再按"TEST"键两下,测试机进入正常测试状态。
将试品正常接入后,按TEST,若测试OK,喇叭发出一声响,LED亮绿灯,LCD显示"PASS";若测试错误,LED亮红
e.如果测试产品与前一次的不同,则按FILE,重新选择样品程序.并按"COUNT"清
零键,选择"Reset Count"键；接着按">"键两灯,LCD显示"ERROR DATA"或"不良品"的字样。
下, 再按"RESET"键显示屏显示读取相关数据,并存储相关的资料。
5.5维护与保养：
a. 每天保养一次并做好相应记录。
b.机身要保持干净,整洁,不可用含腐蚀性的溶液擦拭.
c. 测试完毕或长期不使用请切断电源。
5.6简单故障排除:
a. 开机后电源指示灯不亮,电源无显示,检查电源插座是否插好,插紧即可。
b. 开机后电源指示灯不亮,电源无显示,保险丝有无烧毁,更换即可。
c. 有电源指示,启动"TESTER"后。
但机器不能工作,查设定参数状态是否在测试范围内。
d. 若出现点数有误,需检查测试治具插座是否损坏；若是立即更换。
e.若测试过程中由绿灯转为红灯,检查治具是否有问题,应暂停测试,更换治具。
5.7测试判定：
a.如果测试OK后,喇叭会响一声,LED亮绿灯,LCD上显示"PASS",则为良品。
b.如果测试NG后,LED亮红灯,LCD显示"O"----表示开路、"S"----表示短路、
"I"----表示绝缘、"OS"---表示错位等此几种现象，则为不良品。
确保样品是良品,否则测试就不会正确.
5.8记录：
测试人员必须对测试结果记录于相关记录报表上,测试后产品用不良标签作明显标识并隔离。
6.相关文件
《工程图》
《不良品控制程序》
《作业指导书》
7.表单与记录
《测试工位点检表》
《设备日常点检表》
《检验日报表》
