自恢复保险丝选型方法

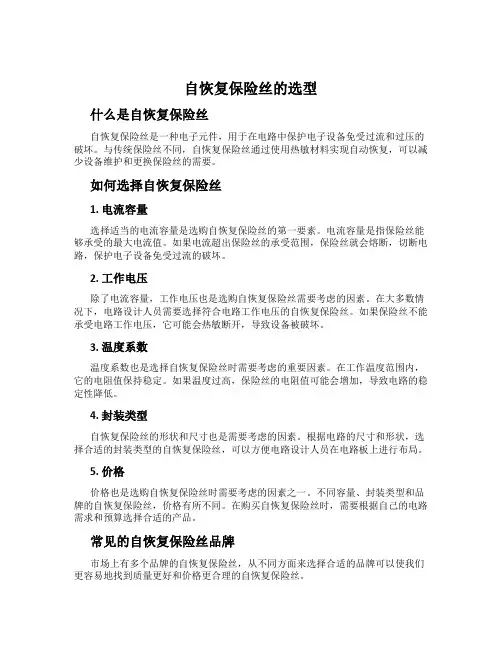

自恢复保险丝的选型
自恢复保险丝的选型什么是自恢复保险丝自恢复保险丝是一种电子元件，用于在电路中保护电子设备免受过流和过压的破坏。
与传统保险丝不同，自恢复保险丝通过使用热敏材料实现自动恢复，可以减少设备维护和更换保险丝的需要。
如何选择自恢复保险丝1. 电流容量选择适当的电流容量是选购自恢复保险丝的第一要素。
电流容量是指保险丝能够承受的最大电流值。
如果电流超出保险丝的承受范围，保险丝就会熔断，切断电路，保护电子设备免受过流的破坏。
2. 工作电压除了电流容量，工作电压也是选购自恢复保险丝需要考虑的因素。
在大多数情况下，电路设计人员需要选择符合电路工作电压的自恢复保险丝。
如果保险丝不能承受电路工作电压，它可能会热敏断开，导致设备被破坏。
3. 温度系数温度系数也是选择自恢复保险丝时需要考虑的重要因素。
在工作温度范围内，它的电阻值保持稳定。
如果温度过高，保险丝的电阻值可能会增加，导致电路的稳定性降低。
4. 封装类型自恢复保险丝的形状和尺寸也是需要考虑的因素。
根据电路的尺寸和形状，选择合适的封装类型的自恢复保险丝，可以方便电路设计人员在电路板上进行布局。
5. 价格价格也是选购自恢复保险丝时需要考虑的因素之一。
不同容量、封装类型和品牌的自恢复保险丝，价格有所不同。
在购买自恢复保险丝时，需要根据自己的电路需求和预算选择合适的产品。
常见的自恢复保险丝品牌市场上有多个品牌的自恢复保险丝，从不同方面来选择合适的品牌可以使我们更容易地找到质量更好和价格更合理的自恢复保险丝。
1. LittelfuseLittelfuse 是一家提供电路保护设备及解决方案的全球领先厂商。
该公司的产品范围包括各种类型的保险丝、电子变压器等。
该公司的自恢复保险丝具有广泛的应用场景，可用于家电、计算机、通信和工业设备等。
2. BournsBourns 是一家提供高品质电子产品的厂商，其自恢复保险丝的特点是高精度、高可靠性、低电阻、高电流密度。
Bourns 的产品广泛应用于汽车、工业、消费电子等领域。

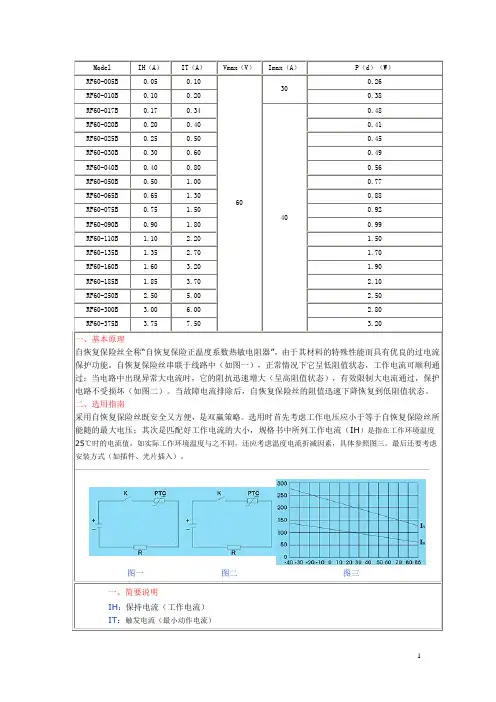

自恢复保险选型技术资料
二、标志说明
产品世界－WH250 系列
应用范围：
WH250 系列产品专为程控交换机、配线架设计生产的过保护器件，同时还可用于 变压器、安防设备、灯具、镇流器、仪表、电话线路等领域。
产品图片
2
WH250 系列电器特征与产品尺寸
Model Ih It Vmax Imax Rmin Rmax V 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 A 1 1 1 3 3 3 3 3 3 10 10 10 10 10 10 10 10 Product Dimension(mm)最大 产品尺寸 Ω Ω Style A B C D Lead 35 90 F2 6.0 8.0 5.1 4.6 0.5 27 65 F2 6.0 8.0 5.1 4.6 0.5 20 45 F2 6.0 8.0 5.1 4.6 0.5 20 45 F2 6.5 9.0 5.1 4.6 0.6 10 22 F2 6.5 9.0 5.1 4.6 0.5 7.0 17.5 F2 6.5 9.0 5.1 4.6 0.5 6.0 12.0 F1 7.0 9.5 5.1 4.6 0.6 6.5 10.5 F1 7.0 9.5 5.1 4.6 0.6 3.5 6.5 F1 7.0 9.5 5.1 4.6 0.6 1.35 3.0 F2 10.5 13.5 5.1 4.6 0.6 3.0 6.0 F2 10.5 13.5 5.1 4.6 0.6 1.35 3.0 F1 12.2 14.2 5.1 4.6 0.8 1.0 2.0 F1 12.6 15.6 5.1 4.6 0.8 0.5 1.0 F1 15.0 19.5 5.1 4.6 0.8 0.4 0.8 F2 21.1 23.6 10.2 4.6 0.8 0.3 0.6 F1 21.0 27.5 10.2 4.6 0.8 0.2 0.4 F1 26.2 32.8 10.2 4.6 0.8
自恢复保险丝选型采样表
12
3连接方法链接说明
自恢复保
险丝型号
说明
实验条件
选择聚合物自复保险丝
额定工作电压220v的电机，选择参数为250v的工作
测试环境温度25度，最高不超过60度，最低不低于0度
在电机连接线上串联一个交流电流表A。
电流表两条线，一端接电机，另一端接保险丝。
保险丝的另一端连接到220v电源上
在电机正常工作的时候把电流表读数填写到电机额定条件下的电流（参考电机参数）IH
在电机超过负载要求的电流时候把电流表读数填写到自恢复保险丝动作时电流串联电流表读数IT一栏，即自恢复保险丝工作电流
多次更换自恢复保险丝规格，根据选型测试数据采集表的分析确认最合适动作的保险丝。
要求最终选择的保险丝的动作电流小于测试的自动回复保险丝动作电流一点。
PTC

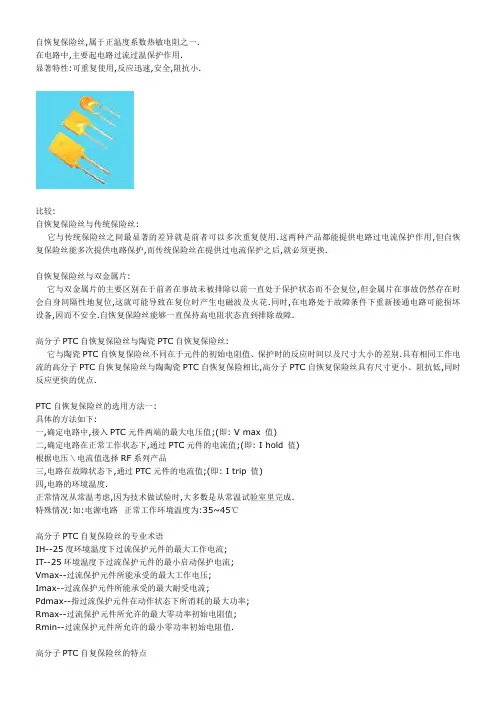

自恢复保险丝,属于正温度系数热敏电阻之一.在电路中,主要起电路过流过温保护作用.显著特性:可重复使用,反应迅速,安全,阻抗小.比较:自恢复保险丝与传统保险丝:它与传统保险丝之间最显著的差异就是前者可以多次重复使用.这两种产品都能提供电路过电流保护作用,但自恢复保险丝能多次提供电路保护,而传统保险丝在提供过电流保护之后,就必须更换.自恢复保险丝与双金属片:它与双金属片的主要区别在于前者在事故未被排除以前一直处于保护状态而不会复位,但金属片在事故仍然存在时会自身间隔性地复位,这就可能导致在复位时产生电磁波及火花.同时,在电路处于故障条件下重新接通电路可能损坏设备,因而不安全.自恢复保险丝能够一直保持高电阻状态直到排除故障.高分子PTC自恢复保险丝与陶瓷PTC自恢复保险丝:它与陶瓷PTC自恢复保险丝不同在于元件的初始电阻值、保护时的反应时间以及尺寸大小的差别.具有相同工作电流的高分子PTC自恢复保险丝与陶陶瓷PTC自恢复保险相比,高分子PTC自恢复保险丝具有尺寸更小、阻抗低,同时反应更快的优点.PTC自恢复保险丝的选用方法一:具体的方法如下:一,确定电路中,接入PTC元件两端的最大电压值;(即: V max 值)二,确定电路在正常工作状态下,通过PTC元件的电流值;(即: I hold 值)根据电压＼电流值选择RF系列产品三,电路在故障状态下,通过PTC元件的电流值;(即: I trip 值)四,电路的环境温度.正常情况从常温考虑,因为技术做试验时,大多数是从常温试验室里完成.特殊情况:如:电源电路正常工作环境温度为:35~45℃高分子PTC自复保险丝的专业术语IH--25度环境温度下过流保护元件的最大工作电流;IT--25环境温度下过流保护元件的最小启动保护电流;Vm ax--过流保护元件所能承受的最大工作电压;Imax--过流保护元件所能承受的最大耐受电流;Pdm ax--指过流保护元件在动作状态下所消耗的最大功率;Rmax--过流保护元件所允许的最大零功率初始电阻值;Rmin--过流保护元件所允许的最小零功率初始电阻值.高分子PTC自复保险丝的特点常温下,PTC自复保险丝电阻值特别低、体积小,可广泛应用于各种电路和电器的过流保护,并可分线安装,最大限度地保护每一条线路的安全使用,弥补了过去集中保护电路的缺陷,与传统使用的保险丝、陶瓷PTC材料、金属片等过流保护器件相比,该器件特点如下:1、对过载电流反应迅速,性能稳定、一致性可靠;2、耐冲击力强,使用寿命长(平均每次可重复保护1000次);3、可自动恢复;4、电压产品系列最大过电流可达100安培;5、体积小,可根据客户需要,加工生产各种不同形状、规格的产品;6、使用广泛,可用于微电机、机动车电路、音响设备、通讯设备、仪器仪表、电池组件、工业控制系统、计算机外围设备等.广泛应用于:PTC自复保险丝简介:它是电路过电流保护元件之一,属于热敏电阻中的正温度系数产品,在电路中起过流过热保护作用,可重新使用,无需更换.主要物理现象是mCp( ∆T/ ∆t) = I2R – U(T–Ta).(1)、在电池上的应用.比如说:锂电池、可充电锂电池组及新品电池中,防止因能量大,对于可以引起的过热或过电流的情况.(2)、在电脑及周边产品中的应用.比如说磁碟机、笔记本电脑、USB接口、台式机主板、网卡的接口端等等.(3)、在电信行业中的应用.比如说:交换机、用户终端设备、总配线架保安单元等等.(4)、在一般电器产品中的应用.比如说:卫星机顶盒产品、火警设备中的一系列产品中、音响的扬声器电路中等等.(5)在一些电器配件产品中的应用.比如说:电源供应器、充电器、电子变压器、玩具车上的微型马达、节能灯等等.(6)、在汽、摩电子产品中的应用.比如说:汽车线束、摩托车线束、点烟器、电动玻璃升降器、电动座椅、雨刮器、汽车灯具及汽车电路中的应用.(7)其他一些电子产品中的应用.PTC自复保险丝的工作原理:RF系列PTC自复保险丝是由高分子聚合物树脂与导电材料经特殊工艺加工而成.在电路的电流正常工作情况下,高分子聚合物与导电材料紧密束缚在结晶状结构内,形成低阻抗链接状态,阻抗较小,如图1(a)所示,高分子PTC自复保险丝所产生的热量也很小.当电路发生过载或短路时,电流急剧增加,高分子PTC自复保险丝的温度迅速上升,聚合物晶体遇热膨胀,使其中的导电粒子间距拉大而断开,如图1(b)所示,导致阻抗迅速升高(电阻值呈10n上升)而限制大电流通过,从而保护电路或电器.当电路故障排除后,器件内聚合物体积收缩,导电粒子间距缩小,又使RF元件自动恢复到低阻导通状态,继续正常使用,不必更换,大大降低了电路保护的成本.虽然高分子自恢复保险丝是个新兴的高科技玩意,但它的致命缺陷:1.存在较大容差的温度系数问题.如果设计的产品是在低温度地区使用,在用户不经意带到了高温度地区使用或者设计者在没有考虑这个温度系数的因数时,会造成误动作保护,可能对用户可能造成不必要的损失;而如果要考虑这个较大容差的温度系数,有可能令保护值取值困难.2.相对普通保险丝体积、应用范围窄.普通保险丝在0.05A~15~20A、110V~500V都可以公用一个相同的尺寸,自恢复保险丝就不行,低压自恢复保险丝、高压自恢复保险丝不能通用,高压自恢复保险丝没有大电流(好像250V电压范围的就没有大于2A的产品),低压自恢复保险丝的体积相差悬殊,而且电压范围也细分得仔细.3.自损耗较大.4.保护速度较慢. 可以说,高分子自恢复保险丝的应用范围很窄啊!自恢复保险丝产品,早在九十年代初期,在通信,电器,汽车电子等领域得到了应用.经过十几年的技术更新,您上述的问题,早就得到了解决.就拿汽车电子来讲吧,自恢复保险丝产品常应用于汽车雨刮器,汽车玻璃升降器,电动座椅,汽车仪表及各线束保护等等,由于汽车在使用过程中,它的环境温度相对变化较大,尤其冬夏两季,更为明显.温差相差几十度.我们在生产汽车电子类用的自恢复保险丝,综合它的使用温度参数,研制出汽车电子专用系列产品,在上海大众等汽车制造中得到了广泛应用. 自恢复保险丝因原材料不同,可以分:高分子自恢复保险丝(PPTC)和陶瓷自恢复保险丝(CPTC).高分子自恢复保险丝产品的电性能特性为:小电压,大电流型号,例如:电路电压在16V时,它的工作电流可以达到16A,最大承受电流可以达到100A, 反复保护100次,其零功率电阻变化率不超过3%的精确度,它的零功率电阻很小:只有:0.0022~0.0060欧姆.阻抗很小.就像一根导线串联于电路中. 电路电压在72V以下,自恢复保险丝元件的最小工作电流可以做到30毫安的精度,可以使用于LED超精电路中,保护传统保护器做到的电路中.陶瓷自恢复保险丝产品的电性能特性为:大电压,大电流型,与高分子互补,所以,根据不同电路的需要,可以选择不同材质的自恢复保险丝使用,达到电路保护的特性.自恢复保险丝的体积,相对传统保护器,体积小,反复快,且可以重复使用,无须更换的优势.常用于电源系列产品中的自恢复保险丝元件:DC工作电压: 3.6V 12V 16V 24V 30V 36V 48V 60V 72V工作电流:750mA至16A最大承受电流:30-100A环境温度:45~120度NTC(负温度系数)即温度变高阻值变小,(PTC)热敏电阻(正温度系数)则相反,两个作用截然不同,NTC串联于L线上,而PTC并联于L,N线上,NTC的作用起到一个缓冲作用,即开机瞬冲击电流很大,所以串一个NTC可以降低开机瞬间冲击电流,(在电路上串一电阻也可得此效果,但电阻上有一定损耗,造成效率低)它工作情况如下:刚开机瞬间,由于常温,那么阻抗大,此时相当于在电路上串一电阻,当电路工作,电流流过NTC,温度升高,阻抗变小,此时相当于短路,即开机可以抑制瞬间电流,而正常工作时又可损耗小(几乎零损耗).不能当保险丝看等,要想炸掉NTC,恐怕PCB也全黑了.PTC 是一高压抑制作用,也可叫防雷管,说到防雷管也许大家就不陌生了,标准电压AV2500V,工作原理相似于稳压管,也就是两脚电压达到击穿电压时,两脚相当于短路,电流可达十几A到上百A不等,而工作电压也取决于取值.7D471K/271K.还有一种放电压管200,高压可达AC4000V.热敏电阻的选取原则是：在满足稳态电流的情况下,在温度在25摄氏度的条件下测到的电阻值应为:R>=1.414*E/ImE:输入电压Im:浪涌电流,其提到,一般在开关电源中,浪涌电流为稳态电流的100倍.NTC电阻串联在交流电路中主要是起“电流保险”作用.压敏电阻并联在交流侧电路中主要是起“限制电压超高”作用.为了避免电子电路中在开机的瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC热敏电阻器,能有效地抑制开机时的浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC热敏电阻器的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以,在电源回路中使用功率型NTC热敏电阻器,是抑制开机时的浪涌,以保证电子设备免遭破坏的最为简便而有效的措施。
自恢复保险丝原理参数及选型详解
自恢复保险丝原理参数及选型详解自恢复保险丝工作原理：当有异常过电流通过自恢复保险丝时，产生的热量使高分子有机聚合物膨胀，包裹在高分子有机聚合物的导电粒子会分开，从而切断PTC的导电通道，使PTC电阻上升，减小异常过电流；当异常过电流故障清除后，PTC的高分子有机聚合物收缩至原先的形状重新将导电粒子联结起来，导电通道恢复，PTC电阻又恢复到原来的低阻状态。
自恢复保险丝相关特性：1）对电流和温度比较敏感，电阻随温度和电流的增加而增大；2）响应速度慢，一般几十毫秒甚至几秒，与电流大小有关；3）自恢复特性，在额定范围内可重复使用；4）在电路正常状态下，PTC处于低阻状态，对电路不产生影响；（但存在一定的压降）5）应用时串联在电路中；自恢复保险丝参数详解：在选用自恢复保险丝时，需要结合规格书参数来选择，那么自恢复保险丝规格书中的各参数都代表着什么含义呢？小编为您整理了一份自恢复保险丝参数含义：1、Ihold（保持电流）：在25℃静止空气环境下，高分子热敏电阻PTC保持不动作情况下可以通过的最大电流。
在限定环境条件下，装置可保持无限长的时间，而不会从低阻状态转变至高阻状态。
(通过PTC 的电流不足以使PTC自热温升超过居里温度，这样的电流称为不动作电流，不动作电流的最大值称为最大不动作电流）2、Itrip（动作电流）：在25℃静止空气环境下，高分子热敏电阻PTC在限定的时间内动作的最小稳态电流。
3、Vmax 最大电压（耐压值）：在限定条件下，高分子热敏电阻PTC动作时，能安全承受的最高电压。
即热敏电阻的耐压值。
超过此值，热敏电阻有可能被击穿，不能恢复。
此值通常被列在规格书中的耐压值一栏里。
4、Imax(最大电流）（耐流值）：高分子热敏电阻PTC安全动作的最大动作电流，即PTC的耐流值。
超过此值，热敏电阻有可能损坏，不能恢复。
此值被列在规格书中的耐流值一栏里。
5、Pd(功率损耗典型值）：在25℃静止空气环境下，PTC动作后的功率损耗总值,通过计算流过PTC的泄漏电流和跨过热敏电阻的电压的乘积得到。

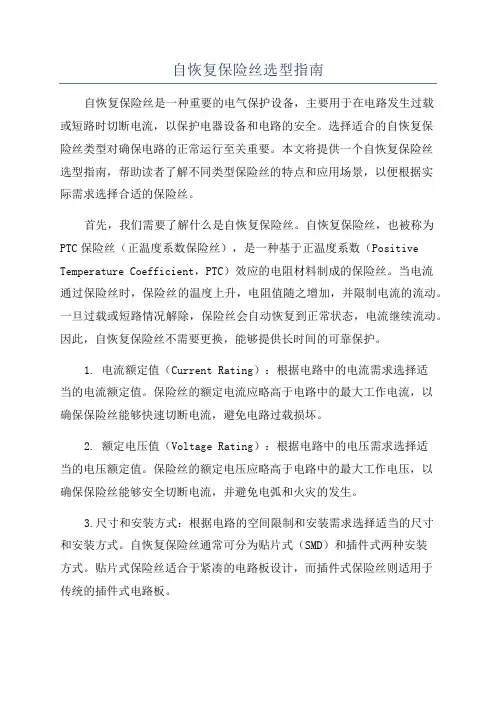

自恢复保险丝选型指南
自恢复保险丝选型指南自恢复保险丝是一种重要的电气保护设备，主要用于在电路发生过载或短路时切断电流，以保护电器设备和电路的安全。
选择适合的自恢复保险丝类型对确保电路的正常运行至关重要。
本文将提供一个自恢复保险丝选型指南，帮助读者了解不同类型保险丝的特点和应用场景，以便根据实际需求选择合适的保险丝。
首先，我们需要了解什么是自恢复保险丝。
自恢复保险丝，也被称为PTC保险丝（正温度系数保险丝），是一种基于正温度系数（Positive Temperature Coefficient，PTC）效应的电阻材料制成的保险丝。
当电流通过保险丝时，保险丝的温度上升，电阻值随之增加，并限制电流的流动。
一旦过载或短路情况解除，保险丝会自动恢复到正常状态，电流继续流动。
因此，自恢复保险丝不需要更换，能够提供长时间的可靠保护。
1. 电流额定值（Current Rating）：根据电路中的电流需求选择适当的电流额定值。
保险丝的额定电流应略高于电路中的最大工作电流，以确保保险丝能够快速切断电流，避免电路过载损坏。
2. 额定电压值（Voltage Rating）：根据电路中的电压需求选择适当的电压额定值。
保险丝的额定电压应略高于电路中的最大工作电压，以确保保险丝能够安全切断电流，并避免电弧和火灾的发生。
3.尺寸和安装方式：根据电路的空间限制和安装需求选择适当的尺寸和安装方式。
自恢复保险丝通常可分为贴片式（SMD）和插件式两种安装方式。
贴片式保险丝适合于紧凑的电路板设计，而插件式保险丝则适用于传统的插件式电路板。
4. 响应时间（Time-to-Trip）：响应时间是指保险丝从开始过载或短路发生到切断电流的时间。
根据系统的要求选择适当的响应时间。
一般来说，响应时间较短的保险丝能够更快地切断电流，但也可能对电路的正常工作造成干扰。
5. 温度特性（Temperature Coefficient）：不同类型的自恢复保险丝的温度特性不同。
根据环境温度和电路工作温度范围选择适当的温度特性。
自恢复保险丝(PPTC)选型
自恢复保险丝（PPTC）选型优恩半导体（UN）1.PPTC简介自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。
电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。
其效果与开关元件类似，只是响应速度较慢。
它有三种封装形式：引线型、薄片型（带型）和贴装型。
2.PPTC的工作原理聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。
由于聚合物自复保险丝为导体，其上会有电流通过。
当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。
从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。
这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。
当温度达到125°C时，电阻变化显著，从而使电流明显减小。
此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。
当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。
上述过程可循环多次。
3.PPTC特性参数①保持电流IH：不会使电阻值突变的最大电流。
②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。
③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。
电流越大或温度越高，则动作时间越短。
④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压⑤最大电流Imax：在额定电压下能承受的最大故障电流。
⑥动作功率Pdtyp：动作状态下消耗的功率。
⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。
4.PPTC命名规则5.PPTC封装及分类1、贴片型封装形式有：0603,0805,1206,1210,1812,29202、引线型耐压值有（V）：06，16，30，60，90，130，250，6006.PPTC产品特点聚合物自复保险丝与普通保险丝最明显的区别在于其可自复的特性。
自恢复保险丝选型方法
自恢复保险丝选型方法
1.1、确定电路的一下参数：
a 最大工作环境温度
b 标准工作电流
c 最大工作电压（Umax）
d 最大故障电流（I
max）
2.2、选择能适应电路最大环境温度和标准工作电流的自恢复保险丝元件
使用温度折减{环境温度(℃）的工作电流（A）}表并选择与电路最大环境温度最匹
配的温度。
浏览该栏以查阅等于或大于电路标准工作电流值。
3.3、将所选元件的最大电气额定值与电路最大工作电压和故障电流作比较
使用电气特性表来验证您在第2步中所选的元件是否将采用电路的最大工作电压和
故障电流。
查阅装置的最大工作电压和最大故障电流。
确保Umax和Imax大于或等
于电路的最大工作电压和最大故障电流。
4.4、确定动作时间
动作时间是当故障电流出现在整台装置上时将此元件切换到高电阻状态所用的时间
量。
为了提供预期的保护功能，明确自恢复保险丝元件的工作时间是很重要的。
如
果您选择的元件动作过快，则会出现异常动作或有害的动作。
如果元件动作过慢，
则受到保护的组件在元件切换到高电阻状态之前可能损坏。
使用25℃的典型动作时间曲线来确定自恢复保险丝元件的动作时间对于电路来说
是过快还是过慢。
如果是则返回第2步重新选择备用元件。
5.5、验证环境工作温度
确保应用场合的最小和最大环境温度在自恢复保险丝元件的工作温度范围内。
大多
数自恢复保险丝元件的工作温度范围介于-40℃到85℃。
6.6、验证自恢复保险丝元件的外形尺寸
使用外形尺寸表来将您选择的自恢复保险丝的外形尺寸与应用场合的空间条件比较。
PTC自恢复保险丝的选型
PTC自恢复保险丝的选型关键词：电子元件 , 保险丝 , 自恢复保险丝PTC (高分子正温度系数)器件可帮助防护过电流浪涌及过温的故障。
热敏电阻型器件可在故障条件下限制危险的大电流流过。
但是它不同于只能使用一次就必须更换的传统保险丝，集电通公司通过多年精心打造的PTC器件在故障排除和断开电源之后能够复位，进而减少了元件成本、服务和维修费用。
PTC电路保护器件是由高分子PTC原料掺加纳米导体微粒所制成的。
在正常温度下原料紧密地将导体束缚在结晶状的结构，构成一个低阻抗的链接。
然而，当大电流通过或周围环境温度升高导致器件温度高于动作温度时，在高分子中的导体融化而变成无规律排列，体积膨胀并导致阻抗迅速提高。
高分子PTC用作过电流保护在电路中正温度系数(PTC)过电流保护器件是在电路中串联使用, 当电流急速增加的时候，PTC从低电阻变高电阻来保护电路。
这即称为器件‘动作’。
在正常工作状态中此器件电阻值远小于电路中的其余的电阻。
但是对过流情况做出反应，器件电阻提高(动作)，从而将电路中的电流减少为任意电路器件均可以安全承载的值。
这一保护动作是因其内部I2RT所产生的热量或PTC 周围器件发热高温，使器件温度快速升高造成的。
PTC器件动作原理是一种能量的平衡，当电流流过PTC器件时，由于I2RT的关系会产生热量，而产生的热量便会全部或部份散发至环境中，没有散发出去的便会提高PTC器件的温度。
PTC选型方法与步骤第1步:决定电路参数您需要确定电路的以下参数：最大工作环境温度标准工作电流最大工作电压最大中断电流第2步:选择能容纳电路最大环境温度和标准工作电流的PTC器件使用折减比率[环境温度(℃)的保持电流(A)]表并选择与电路最大环境温度最匹配的温度。
浏览该栏以查阅等于或大于电路标准工作电流的值。
现在查看该行的最左边，查阅最适于该电路的器件系列。
第3步:将所选器件的最大电气额定值与电路最大工作电压和中断电流做比较使用电气特性表来验证您在第2步中所选的零件是否将采用电路的最大工作电压和中断电流。
自恢复保险丝选型方法
自恢复保险丝选型方法1.了解应用需求：在选择自恢复保险丝之前，首先需要了解您的应用的需求。
这包括最大工作电流、额定电压、操作温度范围等。
同时，还要考虑电路的稳定性和可靠性要求以及所需的保护能力。
2.确定保护电流和持续功率：根据应用需求，确定所需的保护电流和持续功率。
保护电流是指保险丝断开电路的最大电流。
持续功率是保险丝能承受的连续过载电流。
这些参数将有助于确定可选保险丝的额定电流。
3.选择保险丝类型：根据应用需求选择适合的保险丝类型。
常见的自恢复保险丝类型包括PTC保险丝和polymeric PTC（PPTC）保险丝。
PTC保险丝具有恢复特性，即在故障解除后可以自动恢复正常状态。
PPTC保险丝具有类似的恢复特性，但它们的恢复速度可能较慢。
4.考虑外部环境因素：在选择自恢复保险丝时，还需要考虑外部环境因素。
例如，工作温度范围、湿度、震动等因素都可能影响保险丝的性能和寿命。
确保所选保险丝可以在应用的环境条件下正常工作。
5.参考规格书和性能曲线：了解和参考保险丝的规格书和性能曲线是选型的关键步骤。
规格书提供了保险丝的详细参数和性能特点，而性能曲线则显示了保险丝的响应和动作特性。
通过查阅这些信息，可以对保险丝的工作原理和性能进行更全面的了解。
6.考虑可靠性和成本：在选择自恢复保险丝时，不仅要考虑其保护能力和性能，还要考虑可靠性和成本。
可靠性是指保险丝在一定工作条件下的寿命和稳定性。
成本是指保险丝的价格和可用性。
综合考虑这些因素，选择符合需求的保险丝。
总结：选型适合的自恢复保险丝需要充分了解应用需求、确定保护电流和持续功率、选择合适的保险丝类型、考虑外部环境因素、参考规格书和性能曲线以及考虑可靠性和成本。
通过这些步骤，可以选择到符合需求的自恢复保险丝，并确保电路在故障发生时得到有效的保护。
自恢复保险丝选型参数说明（转）
自恢复保险丝选型参数说明（转）
最近做项目时遇到了自恢复保险丝，看了好半天才弄明白参数是啥意思，记在这里。
保持电流（Ihold）：25℃静止空气环境中不触发电阻突越的最高电流。
触发电流（Itrip）：25℃静止空气环境中PTC聚合物自复保险丝从低阻转为高阻抗的最小电流。
最大电压（Vmax）：PTC聚合物自复保险丝的最大工作电压。
最大电流（Imax）：PTC聚合物自复保险丝能承受的最大电流。
动作功率（Pdtyp.）：25℃环境温度时PTC聚合物自复保险丝动作状态下的消耗功率。
动作时间（Ttrip）：5倍保持电流下最大动作时间。
自恢复保险丝选型手册
产品图片Figure 1 Figure 2 Figure 3 Figure 4 GR16V系列产品型号及电气参数产品型号I H（A）I T（A）V Max（V）I Max（A）R0（mΩ）A MaxB MaxCD Max线径(mm)图形宽度高度间距厚度GR16-0500.50 1.01640160-4806.611.35.1±0.53.00.5F1GR16-0650.65 1.31640120-3606.612.05.1±0.53.00.5F1GR16-0750.75 1.51640110-2307.012.05.1±0.53.00.5F1GR16-0900.9 1.8164070-1807.012.05.1±0.53.00.5F3GR16-110 1.10 2.2164060-1406.614.55.1±0.53.00.5F3GR16-120 1.20 2.4164050-1408.813.85.1±0.53.00.5F1GR16-135 1.35 2.7164040-1108.813.85.1±0.53.00.5F3GR16-160 1.60 3.2164035-1108.815.55.1±0.53.00.5F3GR16-185 1.85 3.7164030-9010.016.05.1±0.53.00.5F3GR16-250 2.5 5.0164020-6011.318.55.1±0.53.00.5F3GR16-300 3.0 5.11610030-97.58.811.85.1±0.53.00.8F4I H : 保持电流：在25℃环境温度、静止空气下旳最大工作电流。
I T : 动作电流：在25℃环境温度、静止空气下启动保护旳最小流。
VMax : 元件所能承受旳最大工作电压。
I Max : 元件在额定电压下所能承受旳最大故障电流。
自恢复保险丝选型
自恢复保险丝一、什么是自恢复保险丝（POLYPTC\PPTC \PTC）自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
在习惯上把PPTC(Polyer Positive TemperatureCoefficent---正温度系数，见关键词PPTC)也叫自恢复保险丝。
二、自恢复保险丝原理自恢复保险丝是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，保险丝正常工作；当电路发生短路或者过载时，流经保险丝的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，保险丝呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使保险丝一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，自恢复保险丝恢复为正常状态，无需人工更换。
三、自恢复保险丝参数IH：最大工作电流（25℃）IT：最小动作电流（25℃）Itrip：过载电流 Tmax：过载电流最大动作时间Vmax：最大过载电压 Imax：最大过载电流Rmin：最小电阻（25℃）Rmax：最大电阻（25℃）四、自恢复保险丝应用自恢复保险丝串联在 DC/AC 电源电路中.可以选择DIP 直插式或 SMD 表面贴装式. PPTC 无正负极性之分.因 PPTC 在保护状态下,表面温度高,要安装在通风状态下,对高温敏感的元器件不要与 PPTC 直接接触.五、选型型号如：KX60-050 最大工作电压为60V，最大工作电流为0.5A 应用范围:ADSL设备中的自恢复保险丝的应用自恢复保险丝在无线电产品,电池组,充电器产品中的应用汽车电子及零部件中的过流保护应用遥控电动玩具车, 高低频电源充电器电动玩具,童车等电子玩具中的应用卫星接受器DVB产品中的应用自恢复保险丝在通信终端设备产品中的应用电源供应器产品中的应用家庭影院 / 扬声器 / 分频器 / 电磁负载 / 马达 / 吸尘器六、自恢复保险丝的应用1.镇流器日光灯需要一个镇流器产生高电压和大电流来点着。
自恢复保险丝的参数
自恢复保险丝的参数及选择原则
自恢复保险丝，也称为自恢复熔断器或复位保险丝，是一种电子元件，
用于保护电路免受过载和短路等故障的损害。
它的主要作用是在电路中
断后自动恢复正常工作状态，而无需手动更换保险丝。
自恢复保险丝的参数通常包括以下几个方面：
1. 额定电流（Rated Current）：这是自恢复保险丝所能承受的最大电流值。
超过额定电流时，自恢复保险丝会触发保护机制并中断电路。
2. 额定电压（Rated Voltage）：这是自恢复保险丝所能承受的最大电压值。
超过额定电压时，自恢复保险丝可能无法正常工作或发生故障。
3. 触发电流（Hold Current）：这是自恢复保险丝开始恢复正常状态所需
的最小电流值。
当电流降至或低于触发电流时，自恢复保险丝会自动恢
复导通状态。
4. 触发时间（Trip Time）：这是自恢复保险丝从触发状态到完全恢复正
常状态所需的时间。
触发时间可以影响保险丝在故障发生后恢复电路的
速度。
5. 温度系数（Temperature Coefficient）：这是自恢复保险丝的电阻值随温度变化的比例。
温度系数越小，保险丝的性能在不同温度下变化越小。
这些参数可以根据具体的自恢复保险丝型号和制造商而有所不同。
在选
择和使用自恢复保险丝时，需要根据实际的电路需求和要保护的设备特
性来合理选择参数，以确保电路的安全性和可靠性。
详细了解pptc自恢复保险丝选型说明
自恢复保险丝选型说明术语说明：I H：保持电流―――25℃静态空气环境中PPTC不工作的最高电流I T：触发电流―――25℃空气环境中PPTC动作所需的最小电流T TRIP：动作时间――－25℃空气环境5倍IH时最大动作时间V MAX：最大工作电压―――PPTC的最大工作电压I MAX： PPTC最大承受电流R MIN：最小电阻―――25℃环境温度下PPTC最小零功率阻值R MAX：最大电阻―――25℃环境温度下PPTC最大零功率阻值第一步：确定电路电气参数1.最大正常工作电压2.产品使用的最大工作温度及环境条件3.最大正常工作电流4.最大电路保护电流第二步：确定使用器件的最大工作电压1.确定产品的安装方式：分插件和贴片2.然后找出对应的耐压器件Vmax，所选择的器件耐压值理论值应该大于工作电压乘以1.2 倍。
例如：12V 电路，器件Vmax 大于或等于12V*1.2 倍，电路稳定的条件1.0 倍也可以满足。
3.确定器件系列：插件分：6V 、16V、30V、60V、72V 、250V、600V贴片分：SMD0603、SMD0805、SMD1206、SMD1812、SMD2012、SMD2920第三步：确定环境条件下的工作电流参照技术资料电流与温度折减比对照表，选择出与环境条件下最匹配的工作电流器件，环境温度条件下折减的电流应该大于或等于工作电流值。
第四步：确定最大中断电流，也称最大承受电流从上面确定的最大工作电压、电路短路或故障产生的短路电流应该小于器件最大承受电流，即：I MAX 大于电路短路最大电流。
注：理论上，短路电流为无穷大，其实不然。
第五步：确定动作时间明确动作时间是十分重要的，如何你选择的器件，动作时间过慢；PPTC 在保护之前，你的被保护电路已经被损坏；动作时间过快；则有可能出现误动作或异常动作。
动作时间是指你选择的器件，故障电流通过器件时，将器件切换到高温状态的时间量。
第六步：验证环境温度的可行性为了让你选择的器件，能达到最佳状态，确保应用场合的最小和最大环境温度下自恢复保险丝的工作温度范围内。
自恢复保险选型计算公式
自恢复保险选型计算公式在选择自恢复保险时，我们需要考虑多个因素，如保险金额、保险期限、保费等。
为了帮助消费者更好地选择适合自己的保险产品，我们可以利用一些公式来进行计算和比较。
我们需要确定所需的保险金额。
保险金额是指在保险期间内，保险公司在被保险人遭受意外伤害或疾病导致伤残或身故时所应支付的金额。
一般来说，保险金额应该根据个人的经济状况和风险承受能力来确定。
我们可以使用以下公式来计算保险金额：保险金额 = 年收入× 保险期限× 保险需求系数其中，保险需求系数是一个根据个人情况来确定的系数，可以根据年龄、职业、家庭状况等因素进行调整。
接下来，我们需要确定保险期限。
保险期限是指保险合同的有效期，即保险公司对被保险人承担风险的时间范围。
保险期限应根据个人的需求和保险目标来确定。
一般来说，保险期限可以选择短期或长期。
如果需要保障一段时间内的风险，可以选择短期保险；如果需要长期保障，可以选择长期保险。
然后，我们需要计算保险费用。
保险费用是指购买保险所需支付的费用。
保险费用的计算涉及到多个因素，如年龄、性别、职业、健康状况等。
通常情况下，保险费用会随着风险的增加而增加。
我们可以使用以下公式来计算保险费用：保险费用 = 保险金额× 保险费率其中，保险费率是根据被保险人的个人情况和保险产品的不同而确定的。
保险费率可以通过咨询保险公司或保险代理人来获取。
除了以上因素，我们还需要考虑一些其他因素来选择适合自己的自恢复保险产品。
例如，保险合同的条款和细则、保险公司的信誉和服务质量等。
我们可以通过阅读保险合同和咨询专业人士来获取更多信息，以帮助我们做出更好的选择。
选择适合自己的自恢复保险是一个复杂的过程，需要考虑多个因素。
通过使用相关的计算公式，我们可以更好地评估不同保险产品的优劣，并选择最适合自己的保险方案。
同时，我们还需要注意保险合同的细节和保险公司的信誉，以确保我们的权益得到有效保障。
贴片自恢复保险丝选型侧重点
贴片自恢复保险丝选型侧重点
贴片保险丝主要应用于锂电池、数码相机、逆变器、LED驱动、笔记本、背光源、液晶驱动电路、电动工具、电动玩具等电子产品。
从传统的玻璃管保险丝，到微型保险丝、贴片自恢复保险丝，由于产品工艺上的差异，它们的选型的侧重点也略有不同。
那幺贴片自恢复保险丝选型时应该注意哪些事项？
1、贴片自恢复保险丝的选择涉及下列因素：ED驱动、笔记本、背光源、液晶驱动电路、电动工具、电动玩具等电子产品。
从传统的玻璃管保险丝，到微型保险丝、贴片保险丝，由于产品工艺上的差异，它们的选型的侧重点也略有不同。
脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。
贴片保险丝尤其关注这一点，由于体积小带来的工艺方面的原因，贴片保险丝的抗冲击能力远小于同样额定电流的玻璃管保险丝或其他体积较大的保险丝。
2、电路的过载电流大小及过载电流存在的最短和最长时间。
通常需要使用示波器测试和理论计算相结合判断过载电流大小。
对保险丝的基本要求是不该断的时候不能断（比如在出现浪涌电流的时候），该断的时候一定要在适当的时间内断（比如出现需要切断的过载电流的时候）。
3、保险丝的环境温度。
贴片保险丝应用于便携式设备时，要适当考虑保险丝的温升，也就是考虑保险丝额定电流的折减。
保险丝工作时的环境温度应在规定的工作温度范围之内，当保险丝周围的环境温度超过25℃时，应参照温度折减曲线降级使用。
4、施加在保险丝上的外加电压。
通常贴片自恢复保险丝应用于便携式设备，电路工作电压一般都不高，只要贴片自恢复保险丝的额定电压高于电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自恢复保险丝如何选型
自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
习惯上把PPTC叫做自恢复保险丝。
自恢复保险丝主要的作用是用来做电器中做过流保护作用。
因此自恢复保险丝有耐压值，耐流，维持电流，动作时间等参数。
因此在自恢复保险丝选型是要根据所用产品的电压，电流和保护电流等来选择合适的产品。
方法如下：
1.首先确定被保护电路正常工作的最大环境温度，电路中工作电流，最大工作电压，要求的保护电流，动作时间等参数
2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。
3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列
4.根据电路工作最大环境温度和电路中工作电流，对照自恢复保险丝温度折减率选出维持电流适合的产品规格
5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。
6.对照规格书中提供的数据，确认该种规格热敏电阻的尺寸符合要求。
例如，某控制电路需要过流保护，其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。
要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。
我们可以根据其工作电压48伏特，首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品，然后对照该系列产品的维持电流与温度关系列表选择wh60－065或wh60－075两种规格的产品，再根据动作时间与电流的关系图发现，5安培时wh60－065和wh60-075的动作时间都为1秒钟左右的动作时间，但是wh60-065的保护动作电流1.3安培不符合要求，因而最终应选择wh60－075规格的自恢复保险丝。
根据以上例子可以看出，自恢复保险丝的选型可以根据上面的6步法进行选型。
但是很多要求保护的电路很复杂，具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。
