模拟量采集原理

模拟量采集原理
模拟量采集原理是指通过传感器将实际量转化为电压或电流信号，然后经过放大、滤波、调理等处理，最终将其转化为数字信号进行采样和储存的过程。

在模拟量采集中，传感器起着关键作用。

传感器是能够将实际量转化为电信号的装置，常见的传感器包括温度传感器、压力传感器、流量传感器等。

传感器将实际量转化为电信号后，需要经过放大处理。

放大器会增加电信号的幅度，以便信号能够被准确地测量和处理。

放大后的信号还需要经过滤波处理，去除混杂在信号中的杂波和干扰，使其更加稳定和可靠。

接下来，经过调理处理。

调理包括采样和保持、线性化、电平转换等操作，以便将信号适配到后续数字处理器可接受的范围。

采样和保持是指在一定的时间间隔内对信号进行采样并保持其数值，线性化是将非线性的信号转化为线性的形式，而电平转换则是将信号的电平调整为适合数字处理器的电平范围。

最后，经过模数转换器（ADC）进行模拟信号到数字信号的
转换。

ADC会根据一定的采样频率对模拟信号进行采样，并
将其转换为对应的数字信号。

转换后的数字信号可以被储存、处理和传输，实现对实际量的监测和控制。

总结起来，模拟量采集原理是将实际量转化为电信号，并经过放大、滤波、调理等处理，再通过ADC转换为数字信号的过
程。

这一过程可以实现对实际量的准确测量和控制，广泛应用于各种工业自动化、仪器仪表等领域。

adam4019模块与数据采集原理

adam4019模块与数据采集原理

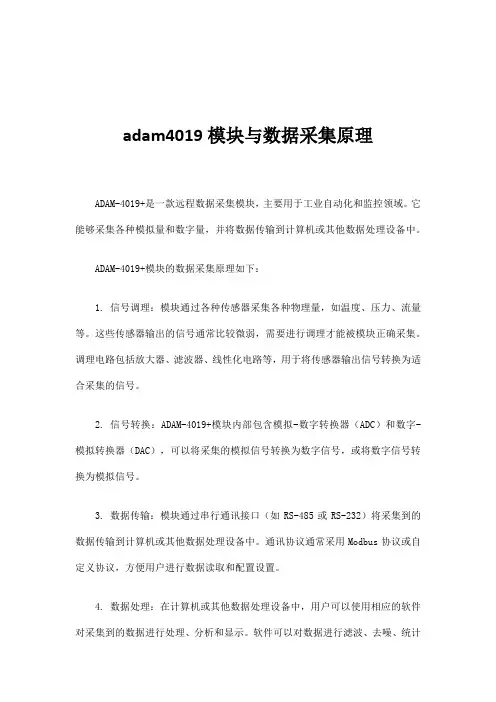

ADAM-4019+是一款远程数据采集模块，主要用于工业自动化和监控领域。

它能够采集各种模拟量和数字量，并将数据传输到计算机或其他数据处理设备中。

ADAM-4019+模块的数据采集原理如下：
1. 信号调理：模块通过各种传感器采集各种物理量，如温度、压力、流量等。

这些传感器输出的信号通常比较微弱，需要进行调理才能被模块正确采集。

调理电路包括放大器、滤波器、线性化电路等，用于将传感器输出信号转换为适合采集的信号。

2. 信号转换：ADAM-4019+模块内部包含模拟-数字转换器（ADC）和数字-模拟转换器（DAC），可以将采集的模拟信号转换为数字信号，或将数字信号转换为模拟信号。

3. 数据传输：模块通过串行通讯接口（如RS-485或RS-232）将采集到的数据传输到计算机或其他数据处理设备中。

通讯协议通常采用Modbus协议或自定义协议，方便用户进行数据读取和配置设置。

4. 数据处理：在计算机或其他数据处理设备中，用户可以使用相应的软件对采集到的数据进行处理、分析和显示。

软件可以对数据进行滤波、去噪、统计
等处理，以便更好地反映实际情况。

总之，ADAM-4019+模块通过其数据采集原理，能够实现对各种物理量的实时监测和数据传输，为工业自动化和监控领域提供重要的数据支持。

工业控制系统中模拟量的采集与应用

在现代工业控制系统中,想要知道被控对象的运行情况并能控制其按照工艺流程和要求运行,需要利用现场各种传感器采集被控对象的各种参数,并把这些参数转换成电信号,传输给控制系统,才能得以监视和控制。

1模拟量的采集1.1模拟量的采集流程工业控制系统中模拟量的采集通常由传感器的敏感元件来完成,将现场的温度、压力、流量等物理量测出一个与之对应的模拟量,如电阻信号、非标准电压及电流信号,这些信号先要经过变送器进行信号调理,转换成控制器(一般为PLC或者DCS)可以处理的标准的4~20mA电流信号或者0~5V、0~10V电压信号,才能接入到控制系统的模拟量输入通道。

工业控制系统中三种基本模拟量输入(AI)设备的信号处理流程如图1所示。

图1三种基本AI设备的信号处理流程由于计算机只能处理数字信号,所以模拟量的采集主要解决两个问题。

一个是要确定控制系统对现场信号的采样周期,由于信号采集是按一定时间间隔进行的,信号的采样周期实质上是时间的数字化;另一方面必须确定单位数字量所对应的模拟量大小,即模拟信号的数字化,也就是模数转换(A/D转换)[1]。

为了提高信号的信噪比和可靠性,还必须对输入信号进行数字滤波和预处理。

模拟量采集的一般流程如图2所示。

1.2模拟量的数值整定控制系统对传感器测得的数据进行采集与处理时熏模拟量输入模块接收到现场仪表采集的模拟信号(如4~20mA信号或0~5V、0~10V信号)后要转化成相应的数字量(如0~4095或0~65535等)即A/D转换,之后由软件进行滤波和预处理,再经工程量程转换计算,转换为信号的工程量值,才能为控制器使用,进而实现对模拟量的测量和控制。

这种转换过程通常称为模拟量输入的数值整定或者定标。

在进行模拟量输入整定时需要明确几个问题:1)模拟量输入值的数字表示方法,即输入数据的位数是否从数据字的第0位开始,若不是,则需要进行移位操作,使数据的最低位排列在数据字的第0位上,以保证数据的准确性。

模拟量采集模块4通道 0-10v的电路原理

模拟量采集模块4通道 0-10v的电路原理一、概述1. 介绍模拟量采集模块的作用和应用场景模拟量采集模块是指通过电路和传感器将实际的模拟信号转换成数字信号，以便计算机或控制器进行采集和处理。

在工业自动化控制系统中，模拟量采集模块广泛应用于温度、压力、流量等参数的实时监测和反馈控制。

2. 模拟量采集模块的基本结构和特点模拟量采集模块通常由传感器、信号调理电路、A/D转换器和数据接口等部分组成。

其特点是能够实时高精度地采集和转换模拟信号，并通过数字接口将数据传输给上位机或控制器。

3. 本文要讨论的主题和目的本文将重点介绍模拟量采集模块4通道0-10v的电路原理，包括信号调理电路的设计原理和A/D转换原理，以帮助读者更好地理解和应用模拟量采集模块。

二、模拟量采集模块4通道0-10v的电路原理4. 信号调理电路的设计原理模拟量采集模块的信号调理电路是将传感器输出的模拟信号进行放大、滤波和隔离处理，以适应A/D转换器的输入范围，并提高信噪比和抗干扰能力。

对于4通道0-10v的模拟信号，信号调理电路需要对每个通道的信号进行单独处理，以保证采集的准确性和稳定性。

5. A/D转换原理A/D转换器是模拟量采集模块的核心部件，其作用是将模拟信号转换成相应的数字信号，并输出给上位机或控制器进行处理。

在4通道0-10v的电路中，A/D转换器需要具备较高的分辨率和采样率，以保证准确地采集和转换模拟信号。

6. 0-10v的电路原理设计在设计4通道0-10v的电路原理时，需要考虑信号调理电路和A/D转换器的匹配性和稳定性，以及整体电路的抗干扰能力和可靠性。

还需要注意功耗和成本的控制，以满足实际应用的需求。

7. 结论模拟量采集模块4通道0-10v的电路原理设计涉及到信号调理电路和A/D转换器的匹配和稳定性，需要综合考虑多种因素，以保证采集的准确性和稳定性。

还需要根据实际应用的需求进行功耗和成本的控制，以提高整体电路的性能和实用性。

模拟量,数字量,开关量采集模块的通用性是什么？

一般模拟量是指现场的水井水位、水塔水位、泵出口压力和出口流量等模拟量,需要通过多路复用芯片完成多路数据的采集和模数转换器完成模拟量和数字量的转换,再将采集的数据给CPU处理。

模拟电子技术模拟电子技术研究的是连续信号称为模拟量.数字电子技术研究的是断续信号称为数字量.根据这一点提出问题：大家非常熟悉也都会用的算盘它的数据是连续的还是断续的。

AD转换器AD转换器(模数转换器)的作用是从信号加工放大器输入的0~5V的直流电信号通常称为模拟量,可用无限长的数字来表示,如4.8213.…(V),计算机处理这些模拟量,只能处理有限长度的量,我们称之为数字量。

量测压量测值电压值、有功功率、无功功率、温度和变压器抽头位置等均用量测值表示与状态量（也称逻辑量）对照也称为模拟量。

因日立仪器吸取试剂时并不是按参数设置的体积吸取,而是要多吸一部分(此部分称为模拟量),此种设计的目的是为了防止试剂被稀释。

工作模式比较人们把连续变化的物理量称为模拟量.指针式万用表的指针偏转可随时间作连续变化,并与输入量保持一种对应关系,故称之为模拟式万用表(VOM)。

遥测遥测——反映电力系统及设备的运行状态如有功功率、无功功率、电压、电流及频率等也称为模拟量.电量——这是功率对时间的积分量主要用于统计与记帐。

与数字量区别数字量在时间上和数量上都是离散的物理量称为数字量。

把表示数字量的信号叫数字信号。

把工作在数字信号下的电子电路叫数字电路。

例如：用电子电路记录从自动生产线上输出的零件数目时，每送出一个零件便给电子电路一个信号，使之记1，而平时没有零件送出时加给电子电路的信号是0，所在为记数。

可见，零件数目这个信号无论在时间上还是在数量上都是不连续的，因此他是一个数字信号。

最小的数量单位就是1个。

模拟量在时间上或数值上都是连续的物理量称为模拟量。

把表示模拟量的信号叫模拟信号。

把工作在模拟信号下的电子电路叫模拟电路。

例如：热电偶在工作时输出的电压信号就属于模拟信号，因为在任何情况下被测温度都不可能发生突跳，所以测得的电压信号无论在时间上还是在数量上都是连续的。

数据采集器用户手册

数据采集器用户手册 Company number【1089WT-1898YT-1W8CB-9UUT-92108】随着社会经济的高速发展，重视人类生存环境逐渐成为人们意识、行动的重要的指导思想。

根据国家环保总局的要求，要逐步在一些大中城市建立区域性的环境质量和污染源监测的自动化网络系统。

全国重点工业污染源企业分期逐步实施全天候污染源自动监测系统.主要针对企业治污设施的运行状况和排污口水质、流量进行持续全自动监测，将整个运行数据记录下来，以便随时抽调，为各级环保部门的监督管理提供准确依据。

在环境监测、环境信息方面，要开展区域环境质量地面自动监测、预报与预警技术研究。

研究常规环境质量自动监测网络技术，研制基于激光遥感技术的区域空气质量监测、预报、预警及决策支持的技术体系，开展重点流域地表水监测预警系统技术研究和重点生态区与海洋环境预警监视系统建立的研究，研究农村源污染控制地面监测技术。

研究环境信息应用和综合决策技术方法，提高我国环境管理的统一规划与综合决策能力。

开展环境信息数据库技术研究，研制环境信息传输系统，研究基于地理信息系统的环境信息查询、服务及基于因特网的环境信息技术，建立环境综合决策模型。

三、分类1．JLWZ-YX-300-II数据采集器提供两种工作方式：单机运行方式：作为本地的排污单位的监测仪器单独使用。

组网运行方式：采集器根据本地或中心站远程设置的采集周期采集各通道数据、存储，通过GPRS上传给中心站。

从而构成环境污染在线监测系统。

设备地址设置为1-14个ASCII字符，由中心站统一分配。

2．JLWZ-YX-300-II数据采集器按数据链路不同，可以分为:●GPRS方式（以下针对GPRS方式进行说明）；●PSTN方式；●ADSL方式；●SMS方式。

四、组网方式环境污染在线监测系统组网方式如图1所示：图1 环境污染在线监测系统组网方式五、功能简介1.JLWZ-YX-300-II数据采集器主要由8个子模块组成：模拟量采集子模块数字量采集子模块开关量检测子模块反控子模块微处理器子模块远程通讯子模块人机界面子模块2.16路开关量输出通道：8路TTL电平输出，8路继电器常开触点输出（DC30V/1A DC60V/ AC125V/）；3.16路模拟通道：检测范围4-20mA/0-20mA/0-5V/1-5V，测量精度<%4.6路数字量：RS232/485串口可选，可分别设置通讯参数和通讯协议，与多个中心站通信和现场监测仪器通信；5.16路开关量输入通道：8路触点输入，8路电压输入（12-24V）；6.10/100M有线网络接口，提供宽带支持；7.可以通过本地或远程设置采集器的模拟量数据采集周期；8.本地设置参数密码保护；5.6路数字量：RS232/485可选择，可分别设置通讯参数和通讯协议，与多个中心站和现场检测仪器通信；6.16路开关量输入通道：8路触点输入，8路电压输入（12-24V）7.16路开关量输出通道：8路TTL电平输出，8路继电器常开触点输出（DC30V/1A DC60V/ AC125V/）8.系统运行可靠性：可编程看门狗定时器；输入接口光隔离；模拟接口有瞬变电压抑制器过压保护；采用软件和电路双重滤波；9.外部接口： AC220V三芯D型电源接口（MALE）16位凤凰端子6 检测输入接口6个DB9（MALE）RS232接口12.供电电源：AC220V/1A13.功率：10W14.外形尺寸：长宽高：40030089（mm）15.净重：kg三、各接口电气定义JLWZ-YX-300-II数据采集器主要的接口分布在外部接口板和主板上，前面板上的接口如图3所示,主板上的接口如图4所示。

模拟量采集模块

1、可根据用户要求进行逻辑编程。采集功能：采集压力、温度、位移等变送器的标准信号；采集流量计、脉冲表的流量数据；采集水泵或阀门运行状态、设备供电状态和箱门开关状态。控制功能：支持自动控制、远程控制水泵、阀门等控制设备。显示功能：数码管显示、液晶显示可选；支持外接显示屏幕。报警功能：监测数据越限，立即上报告警信息。存储功能：本机循环存储监测数据，掉电不丢失。 2、支持有线、GPRS 无线等多种通讯方式。 3、多个控制器可联机使用，一主多从，可扩充 AI、DI、DO 和串口。
模拟量采集模块
产品概述
该产品具有计量数据采集、测量数据采集、设备开关状态采集和对外逻辑控制等多项功能，主要用作各种测控终端的数据采集、控制和显示设备，广泛产品型号：唐山平升 DATA-7205 数码管显示 DATA-7215 液晶显示应用于各行业的自动化、信息化系统。
产品特点产品பைடு நூலகம்能
技术参数、
硬件配置：9 路 DI/PI、8 路 AI、5 路 DO、3 路串口。存储容量：4M。通讯协议：标准 MODBUS-RTU 协议；可嵌入其它通讯协议。供电电源：10V～30V DC。工作环境：温度：-40～+85℃；湿度：≤95%。安装方式：盘装式。外形尺寸：120x120x95mm。

模拟量采集的一般方法

模拟量采集的⼀般⽅法
随着我国⼯业⽔平的提.氰，⼯业现场的测量控制越来越吸要，测量的精度，数据的稳定性等指标均有了较⼤的提⾼。

⼀个良好的数据采集卡能够为复杂环境下的数据采集带来很多便利。

的⼀般⽅法
在⼯中⽣产过程中，被测参数，如温度、流量、JI之⼒、液位、速度等都是连续变化的量，称为模拟量。

⽽单⽚机处理的数据只能是数字量，所以数拟在进⼊单⽚机之前，必须把模拟量转换成数字量(也即A/D转换)。

需要⽤到的主要器件有:多路开关、采样保持器、A/D转换器等，其中A/D转换器是核⼼部件。

A/D转换器的种类很多，就位数来分，有8位、10位、12位等，位数越⾼，其分辨率也越⾼，但价格也越贵。

就结构⽽⾔，有⽺⼀的A/D转换器(如ADC0801. AD673等)，有内含多路开关的A/D转换器(如ADC0809. ADC0816均带多路开关)。

随着⼤规模集成电路的发展，⼜⽣产出多功能A/D转换芯⽚，AD363就是它的⼀种典型芯⽚。

其内部具有16路多路开关、数据放⼤器、采样保持器及12位A/D转换器，其⽊⾝就⼰构成⼀个完整的数据采集系统。

近年来，随着微型计算机的⼤量使⽤，出现了许多物美价廉的A/D转换器。

rtu和dtu区别

大家知道rtu和dtu二者之间有什么区别吗？下面为大家简单介绍一下吧。

1.名称：RTU：英文全称Remote Terminal Unit，中文全称为远程终端控制系统。

RTU(远程终端单元)，英文RemoteTerminalUnit，中文全称为远程终端控制系统，负责对现场信号、工业设备的监测和控制。

DTU ：英文全称Data Transfer unit，是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。

2.特点RTU ：1、通讯距离较长2、用于各种环境恶劣的工业现场3、模块结构化设计，便于扩展4、在具有遥信、遥测、遥控领域的水利，电力调度，市政调度等行业广泛使用。

DTU ：1、组网迅速灵活，建设周期短、成本低;2、网络覆盖范围广;3、安全保密性能好;4、链路支持永远在线、按流量计费、用户使用成本低;3.功能：DTU：是无线数据传输模块,采用2G、3G网络进行远程数据传输的终端模块.其原理是将串口数据打包成TCP或者UDP包进行数据远传。

RTU：是模拟量采集终端模块,是将模拟变量采集后,经过A/D转化成数字格式的设备.DTU一般只能传输标准的232、485数据,RTU只能将模拟量采集后转化为串口数据.DTU是数据传输设备，而RTU是数据采集设备。

两者分工明确较容易区分。

扩展资料：rtu和dtu如何选型：RTU如何选型。

RTU的选型和和DTU选型步骤基本相同，但是RTU有多了几路A/D 模拟采集和数字量I/O接口功能，而这块的选择性更多了。

DTU如何选型。

1、功能需求能否完整。

2、然后是网络运营商选择，如果是用移动或是联通网络可选2G GPRS网络制式，而CDMA 是电信的2G网络制式。

根据用户使用环境(现场信号强度)确认。

3、其次是通信接口是否满足自己的需求，最好能选择采用端子接口的DTU，方便接入也牢固。

能支持越多接口越有优势。

4、最后是确定产品是否真正工业级别标准，宽温和电源反置保护，以及高压雷击和静电保护功能。

多通道模拟量采集模块使用说明

多通道模拟量采集模块使用说明一.概述8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。

二.技术指标型号：TDAM7018 通道数： 8通道信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型电流采集范围:±20mA, 0-20 mA, 4-20Ma电压采集范围:±1000mV或±10V ±5V,±100mV,±500mV, ±1V精度：0.1级分辩率: 24位扫描周期：100ms采样频率：AD采样频率每通道1000次/秒，数据刷新3次/秒通讯接口：RS485接口.光电隔离，ESD保护.标准协议：MODBUS-RTU DECON协议工作电源：9-36VDC 功耗: 1.0W冷端补偿误差： <±1℃. 环境温度：温度-20～70℃相对湿度:≤85% RH 无凝结通讯距离：1200米，可加中继延长安装方式：DIN35mm标准导轨卡装或螺钉固定.产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM三．功能和特点z8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.z采样频率： AD采样频率每通道1000次/秒，数据刷新3次/秒z通讯接口： RS485接口. 隔离电压： 3000 VDC.z RS485通信：光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更稳定可过压过流保护，TVS管保护，全方位保护通信芯片！z标准协议：支持DCON和Modbus RTU协议，停止位和波特率随意设置，是PLC控制系统扩展模拟量或热电偶采集的最佳选择.z业界独创1：采用PT1000作为冷端补偿，冷端补偿温度精度更高，性能更稳定,模块内置测温元件，自动完成热电偶冷端温度补偿;z业界独创2: 唯一能采2000多度的钨铼型热电偶z热电偶输入过压保护：±220V. 输入阻抗： 20兆欧姆.z电源输入端: 具有直流滤波器功能，抗干扰能力强，适用于恶劣环境下运行.z50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB.z接线端子: 插拔式端子;z软件: 随货免费配送设置软件,功能更强大，一键搜索，再也不需烦琐的硬件跳线来实现参数设置.z安装: 35mm卡槽安装，装卸更灵活.并可垫起来安装(如下图)四.应用领域SMT行业温度数据监测电子设备厂温度数据监测电子产品的温度数据监测冷藏库温度监测仓库温度监测药厂GMP监测系统环境监测电信机房监测过程温度监测啤酒生产空调监测石油仪器设备机房环境监测工程库房环境监测工程塑料机械设备数据监测高校等做实验菜棚/养殖棚的温湿度监测….五. 所需配件：z转换器:RS232转485(有源/无源/USB转)z开关电源24V/2A 3A z传感器 z电脑。

4通道模拟量采集模块详解

DAM-7041 配置有 1 路RS232 与1 路RS485；RS232 可以直接与电脑连接；RS485 可以单个与 PLC 或其它主机连接，也可以多个模块组网后与 PLC 或其它主机连接。 RS232 连接
DAM 系统模块 RS232 接口为标准 RS232 接口，符合相关规范，可以直接与电脑或其它标准RS232 接口连接，其连接方式为交叉连接法，即模块 TX 与电脑 RS232 的RX 连接，模块RX 与电脑 RS232 的TX连接
共模抑制(CMR)： 120 dB 型号信号输入类型通道数通讯接口 DAM-7011 模拟量 1 AI RS485和RS232 DAM-7021 模拟量 2 AI RS485和RS232 DAM-7041 模拟量 4 AI RS48S232 模拟量采集模块接线
4通道模拟量采集模块详解：模拟量采集模块可采集4 路差分模拟信号；模块采用高性能 16 位 AD 芯片，采集测量精度±0.1%。适用于采集工业现场的各种电压和电流信号。采用光电隔离技术，有效保障数据采集可靠及安全。所谓模拟量信号是指连续的，任何时刻可为任意一个数值的信号，例如我们常见的温度、压力、流量等信号。对于工业控制现场常见的模拟量信号，可以通过传感器获取其值的变化，为获取传感器的输出值就需要采用模拟量输入模块。采用先进的高精度集成数模转换器，分辨率高达 16 位，测量精度优于0.1%（典型值）。能满足测量要求较高的工业现场及安防、智能楼宇、智能家居、电力监控、过程控制等场合。产品针对工业应用设计：通过 DC-DC 变换，实现测量电路和主控电路电源隔离；同时控制单元与信号采集单元采用光电隔离技术实现电气隔离，有效保障数据采集可靠及安全。模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

模拟量采集模块与数字量采集模块的区别

模拟量采集模块与数字量采集模块的区别模拟量就是在时间上或数值上都是连续的物理量，把表示模拟量的信号叫模拟信号，把工作在模拟信号下的电子电路叫模拟电路。

而且，这个电压信号在连续变化过程中的任何一个取值都是具体的物理意义，即表示一个相应的温度。

跟数字量的区别就是，数字量是指在时间上和数量上都是离散的物理量。

把表示数字量的信号叫数字信号。

把工作在数字信号下的电子电路叫数字电路。

就像用电子电路记录从自动生产线上输出的零件数目时，每送出一个零件便给电子电路一个信号，使之记一，而平时没有零件送出时加给电子电路的信号是零，所在为记数。

可见零件数目这个信号无论在时间上还是在数量上都是不连续的，因此他是一个数字信号。

最小的数量单位就是一个。

而诚控电子模拟量采集模块采用RS485通讯网路，将分散的现场数据点的模拟量经AD变换传输到主机或由PC控制远程主站点。

具有独特的双看门狗安全设计。

模拟量采集模块具有计量数据采集、测量数据采集、设备开关状态采集和对外逻辑控制等多项功能，主要用作各种测控终端的数据采集、控制和显示设备，适用于各行业的自动化、信息化系统。

诚控电子模拟量采集模块也分为输入模块与输出模块。

模拟量采集模块，采用业界通用协议，美国ADI公司高性能模数转换芯片，日本NEC光电隔离器件，为用户提供多量程、高耐压隔离、远距离、低漂移、宽泛工作温度环境、高性价比、远超同类的智能测控解决方案。

模拟量输入模块主要是指将4-20mA电流环信号转换成RS-485信号，支持Modbus RTU协议，也能兼容。

所具备的功能包括了采集功能、控制功能、显示功能、远程管理功能、报警功能以及存储功能。

其中采集功能是采集压力、温度、位移等变送器的标准信号；采集流量计、脉冲表的流量数据；采集水泵或阀门运行状态、设备供电状态和箱门开关状态。

SM100-TCP 远程数据采集器使用说明书

SM100-TCP远程数据采集器使用说明书嘉兴市松茂电子有限公司目录1、SM100-TCP远程数据采集器介绍 (3)1.1产品简介 (3)1.2产品性能 (3)1.3主要参数 (3)2、SM100-TCP采集器实物图及指示灯功能 (4)2.1实物图 (4)2.2SM100-TCP产品选型 (4)2.3接线图 (4)2.4端口介绍 (4)2.5指示灯说明 (5)3、配置软件功能介绍及操作步骤 (6)3.1通讯连接 (6)3.2配置以太网络参数 (7)3.3基本参数设置 (10)3.4HART透明工作方式 (11)3.5HART自动通讯参数配置 (12)3.6MODBUS TCP数据查询 (13)3.7ModScan软件 (14)4、服务与保修 (15)免责声明：在您使用本产品前，请您仔细阅读本文档。

因不按文档规定的方法使用，而对本产品造成的任何损坏，本公司将不予以承担责任。

这篇文档是本公司为本产品所作的产品说明，但由于产品或软件升级等原因有可能造成文档中的部分内容变化或者失效，我们不保证由此产生的一切后果，请注意版本变化，并及时更新。

为及时取得最新信息，请随时留意我们的网站:，如果您对这篇文档或本产品的性能描述有什么不明之处，请你联系你的供应商或与我们直接联系，********************，QQ:2850687718以供咨询和解答。

1、SM100-TCP远程数据采集器介绍1.1产品简介SM100-TCP远程数据采集器是集成HART协议与TCP/IP通讯于一体的高科技产品，是微型RTU 系统。

它以高档ARM单片机为核心，由高精度运算放大器、接口芯片、看门狗电路、输入输出回路等组成，并且嵌入TCP/IP网关模块及HART调制解调芯片，具有性能稳定、性价比极高等特点。

DAM-5181S 使用说明书模拟量采集模块

DAM-5181S使用说明书模拟量采集模块（Version2.10）四川中科亿优科技有限公司w w w.z-y i y o u.c o m目录1产品简介 (1)1.1产品概述 (1)1.2技术参数 (1)1.3产品出厂默认设置 (1)1.4产品外形 (2)2接线说明 (2)2.1模块端口示意图 (2)2.2接口定义 (3)2.3供电电源 (3)2.4通信接口 (3)2.4.1RS485连接 (4)2.4.2RS232连接 (4)2.5电压模拟量输入接线 (5)3通信说明 (5)3.1主从模式 (5)3.2通信参数 (5)3.2.1通信地址 (5)3.2.2通信速率 (6)3.3MODBUS-RTU通信协议 (5)3.3.1读寄存器状态采集数据 (6)3.3.2设置设备地址 (7)3.3.3设置波特率 (7)4配置安装 (8)4.1上位机调试说明 (8)4.2模块参数配置说明 (9)4.3指示灯说明 (9)4.4产品尺寸 (9)4.5安装方式 (10)5售后服务 (11)6免责声明 (11)6.1版权 (11)6.2修改文档的权利 (11)1、产品简介1.1产品概述DAM-5181S模拟量采集模块可采集量程为0-5V/0-10V/±5V/±10V的模拟量输入信号，其他量程可以定制。

模块配置隔离RS485/隔离RS232通讯接口，采用工业标准Modbus-RTU 通信协议，可与组态软件、PLC、工业触控屏等进行组网使用，广泛应用于工业现场设备的信号采集、监控等。

电源端口和通信端口都具有防浪涌，防雷击保护，能够最大限度防止工业现场的静电和浪涌冲击。

采用标准DIN35导轨安装方式,现场安装简单方便。

1.2技术参数技术参数描述屏幕显示OLED0.96寸屏幕显示输入通道2路/4路/8路模拟量输入输入类型电压输入电压量程0～5V、0～10V、±5V、±10V（其他量程可以定制）通信接口隔离RS485/隔离RS232通信协议标准Modbus-RTU波特率1200～115200bps默认参数设备地址1;9600,8,N,1分辨率12位采集精度0.2%采样频率AD采样速率1kHz;Modbus通信更新速率<10Hz工作电压DC+8～24V通信地址1～245支持设备PLC、触摸屏、组态软件等稳定性内置看门狗，防死机保护等级电源接口有防反接保护,防浪涌,防雷击工作温度-40℃～+80℃安装方式标准DIN导轨安装外形尺寸122*72*45mm1.3产品出厂默认设置产品出厂默认设置参数为：●设备地址：1；●波特率：9600bps;●MODBUS-RTU的数据通信格式：8位数据位，1位停止位，无奇偶校验位；1.4产品外形2、接线说明2.1模块端口示意图2.2接口定义端子编号端子名称说明1VCC电源输入正极2GND电源输入负端3GND接地端4485B RS485信号B-5485A RS485信号A+6GND RS485信号接地端7232T RS232发送端8232R RS232接收端9GND RS232接地端10CANL CANL端11CANH CANH端12GND接地端13AIV1第1路模拟量输入正端14GND信号地15AIV2第2路模拟量输入正端16GND信号地17AIV3第3路模拟量输入正端18GND信号地19AIV4第4路模拟量输入正端20GND信号地21AIV5第5路模拟量输入正端22GND信号地23AIV6第6路模拟量输入正端24GND信号地25AIV7第7路模拟量输入正端26GND信号地27AIV8第8路模拟量输入正端28GND信号地2.3供电电源供电电压为8～24V DC的直流电源，需要注意接口有正负之分，输入电源的最大电压为24V，注意保持电压波动在规定的范围内，超过范围可能会造成模块电路永久性损坏。
