(完整版)教你如何绝缘电阻测试

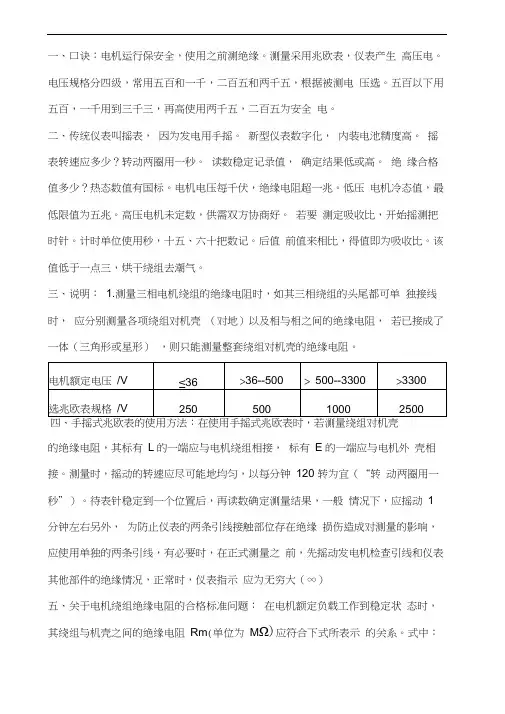

一、口诀：电机运行保安全，使用之前测绝缘。测量采用兆欧表，仪表产生高压电。电压规格分四级，常用五百和一千，二百五和两千五，根据被测电压选。五百以下用五百，一千用到三千三，再高使用两千五，二百五为安全

四、手摇式兆欧表的使用方法：在使用手摇式兆欧表时，若测量绕组对机壳的绝缘电阻，其标有L的一端应与电机绕组相接，标有E的一端应与电机外壳相接。测量时，摇动的转速应尽可能地均匀，以每分钟120转为宜（“转动两圈用一秒”）。待表针稳定到一个位置后，再读数确定测量结果，一般情况下，应摇动1分钟左右另外，为防止仪表的两条引线接触部位存在绝缘损伤造成对测量的影响，应使用单独的两条引线，有必要时，在正式测量之前，先摇动发电机检查引线和仪表其他部件的绝缘情况，正常时，仪表指示应为无穷大（∞）

五、关于电机绕组绝缘电阻的合格标准问题：在电机额定负载工作到稳定状态时，其绕组与机壳之间的绝缘电阻Rm（单位为MΩ）应符合下式所表示的关系。式中：U为被试电机绕组的额定电压，单位为V；P为被试电机的额定功率，单位为kw。

Rm≥U/（1000+P/100）

因P/100相对于1000而言很小，所以可以忽略不计，此时上述公式就简化为“电机电压每千伏，绝缘电阻超一兆”Rm≥U/1000对于我们常见的380v电机，在热态时，其绝缘电阻应不小于（380/1000）MΩ=0.38MΩ，即Rm≥0.38MΩ

上式计算值低于0.38MΩ时，则按0.38MΩ考核。

但日常使用电机时，一般都是在冷态下测量，以确定该电机绕组绝缘是否正常。此时的标准怎样给出，GB14711—2006中规定，对低压电机（1100V及以下的电机）应不低于5MΩ。高压电机没有具体规定，一般需要由供需双方协商确定。

六、关于吸收比：对于较大容量的电机绕组，应通过测量吸收比的办法检查其受潮情况，受潮严重时，即使绝缘电阻合格，也不可投入使用。确的方法是先设法将电机绕组烘干，再测量吸收比，若达到要求，再投入正常使用。

绕组的吸收比，是从开始摇测到第15s和到第60s时，两个绝缘电阻值的比值。用B代表吸收比，Rm15和Rm60分别代表第15s和第60s时的两个绝缘电阻值，则用算式表示为：B=Rm60/Rm15

吸收比的合格标准是≥1.3。若<1.3，则说明该绕组受潮较严重。

一般铜线安全计算方法是：

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A。6平方毫米铜电源线的安全载流量－－48A。10平方毫米铜电源线的安全载流量－－65A。16平方毫米铜电源线的安全载流量－－91A。25平方毫米铜电源线的安全载流量－－120A。

绝缘电阻测试记录

该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。施工单位应在导线敷设完成后和电气设备安装完成后

分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试

1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：

(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编

号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：

通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）

线路型号、规格、敷设方法：

规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：

A、B、C表示三相电A相B相C相。

如果是单相的 A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。1KV一下三四十兆欧就满足要求了。一般零线与地线都是从同一个接地点引出的，正常情况下他们之间的电阻值应该为0，但有特殊情况，所有把开关拉开，这样零对地电阻应该要很大，否则说明没有正常正确安装接地线，表格中所填应该是特殊情况下的阻值（本人也不是很确定），所以应该填大阻值。

填这个表很麻烦的，要一一对照图纸，总之，电压高的话阻值就填大点，电压低的话阻值就填小点，祝LZ圆满完成任务

功率损耗PX

绝缘电阻测试记录在普通的建筑施工中有二种:

1.线路设备绝缘电阻测试记录

回路编号(例M1-N1), 规格及敷设方式

(例BV-4x10+BVR-1x10/SC32/FC)

(例BV-2x4+BVR-1x4/SC25/WC)

电阻值:三相五线全填满,

单相填对应的格子

(如B相,插座回路填B-N:30,B-PE:31,N-PE:31)

数值要基本接近.

2.电缆敷设及绝缘电阻测试记录

电缆编号(例P2-M1),

规格:YJV-4x25+1x16

起点:P2箱

终点:M1箱

敷设方式:穿管或敷桥架
