编制:吴德辉校对:纳继涛审核:第一篇概述QTZ80塔式起重机,是由我公司根据JG/T5037-93《塔式起重机分类》设计的新型塔式起重机。
该机为水平起重臂架,小车变幅,上回转自升式多用途塔机,其最大幅度为60米,最大起重量为6吨,起重力矩符合最新塔式起重机基本参数。
该机的主要特色有:1、工作方式多、使用范围广。
该机有固定基础式,外墙附着式等工作方式,适用于各种不同的施工对象。
独立式的起升高度为45m,注:(若塔身部分用昆明重工C5613或昆明骏马C5513的地锚、基础节、标准节时,塔机独立高度不得超过42.5米)附着式是在独立式基础上,增加标准节和附着装置而实现的,起升高度两绳可达到160m,特殊订货最大起升高度两绳可达到200m以上。
2、工作速度高,调速性能好,工作平稳可靠。
采用带有涡流制动器的双速电动机,使得起升机构获得理想的起升速度及载重的慢就位。
小车牵引机构装有电磁盘式制动器,使工作机构速度高且制动平稳可靠。

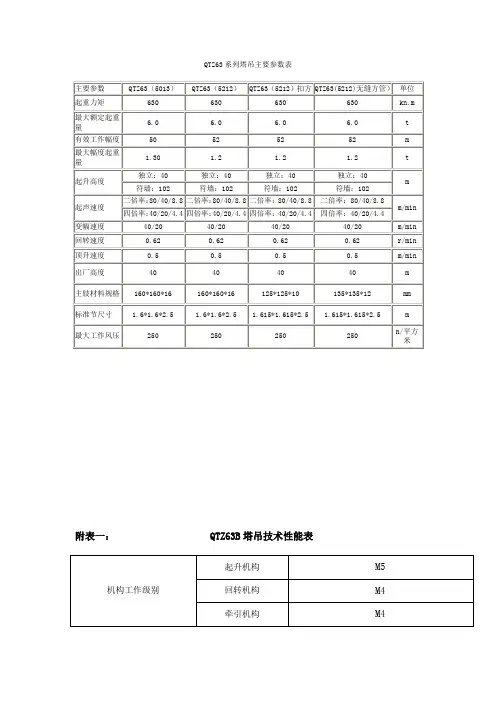

QTZ63系列塔吊主要参数表
QTZ63系列塔吊主要参数表附表一:QTZ63B塔吊技术性能表QTZ5013B塔身节形式:基础节:1.5×1.5×5.5 米整体(1.633吨),标准节:1.5×1.5×2.5米片式(0.923吨),套架总成:(套架截面:2×2米;高7.16米)2.2吨回转: 3.44吨平衡臂:12.39米(2.91t)塔头及驾驶室节:0.95吨最大自由高度基础受力(吨):P=37, M=186, H=8起重性能:固定式:满顶12节标准节:35.5米行走式:满顶12节标准节:36.5米配重主卷扬机构: YZRW200L-6B3起升速度(米/分):(2)5米/分(2.5t);38米/分(2.5t); 81米/分(1.3t)(2/4)2.5米/分(4t);19米/分(4t);40.5米/分(2.5t)主卷扬电机功率: 22kw卷筒最大容绳量: 425m钢丝绳直径:φ11变幅机构: YZR132M1-6变幅速度(米/分): 33变幅电机功率:2.2Kw钢丝绳直径:φ回转机构: YZR132M2-6回转速度(tr/min): 0~0.67回转电机功率: 3.7Kw行走机构: Y100L2-4B 3行走速度(米/分):23行走电机功率: 3×2kw电网参数:电源:380V 50HZ 电缆截面面积(平方毫米):25附墙与塔高和标准节的关系:说明:H-塔吊高度(m) N-标准节数量 n1-附墙数量 H1-第一道附墙高度 H2-自由高度106米,应设有4道附着装置。
第一道附着装置距离轨道或混凝土基础平面小于28米,第二道距离第一道为20米,第三道距离第二道为20米,第四道距离第三道为19米,塔身悬高不大于23米。
QTZ80(6012)自升塔式起重机使用说明书
本公司保留对产品进敬请留意,并请与本公司及时联系。
共 66 页 第 02 页
QTZ80(6012)自升塔式起重机使用说明书 广东高达重工机械实业股份有限公司
说明、重要声明及安全须知
一、 说明 塔机用户必须严格地遵守国家现行的法律、规程和劳动安全部门的安全规程、规范,并严格遵守本使
用说明书所作的各项安全规定。 在安装或拆除塔机时,必须划出作业区域并派专人警戒,禁止非作业人员进入。 塔机司机必须是持塔机操作证的人员,否则,塔机用户属严重违章行为,将承担严重后果。塔机司机
小车或起吊标准节时必须将下接盘坐落在标准节上,并只许在10米以内一次吊一个标准节。 8 在司机视线受阻的地方起吊物品时,必须有专人指挥并用慢速作业,同时作好随时停车的准备。 9 注意风速,当最大风速接近15米/秒(约6级风)时,必须立即放下物品,并将吊钩上升到接近最大
起升高度,变幅小车退回到较小幅度,并停止作业,切断总电源。 10 塔机停止作业后,吊钩上严禁吊挂物品,且吊钩应在接近变幅小车位置(使塔机在自由旋转时,不
⒉ 安装拆卸方便,采用液压顶升装置来实现增加或减少塔身标准节,使塔机起升高度能适应建 筑物高度的变化。
⒊ 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。 小车牵引机构具有两种速度满足工作需要;回转机构设有常开式电磁停止器,使塔机就位准确,便于 安全作业。
⒋ 安全保护装置齐全,灵敏可靠。该机设有重量限制器、力矩限制器、起升高度限位器、变幅 行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、 起升钢丝绳排绳装置、变幅牵引绳张紧装置等,以保塔机正常工作。另外,还设有休息平台,护拦等 劳动安全保护设施。
QTZ塔式起重机使用说明书
由于该机具有以上特点,因而它适用于高层或超高层民用建筑、桥梁水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱及筒仓等大型建筑工程中。
9.起重机技术性能
9.1起重特性表及起重特性曲线
50m臂起重性能特性
幅度m
2.5~18.61
19
20
21
22
23
24
25
26
起重(Kg)
3748
3643
3542
幅度m
46
47
48
49
50
起重量
(Kg)
两倍率
3546
3454
3365
3281
3200
四倍率
3446
3354
3266
3181
3100
50米臂起重特性曲线
55m臂起重性能特性
幅度m
2.5~17.91
18
19
20
21
22
23
24
25
起重量
(Kg)
两倍率
5000
5000
5000
5000
5000
5000
5000
5000
5000
四倍率
10000
9353
8820
8342
7910
7516
7157
6827
幅度m
26
27
28
29
30
31
32
33
33.16
34
起重量
(Kg)
两倍率
5000
5000
5000
5000
5000
5000
QTZ100(TC6013)塔式起重机使用说明书

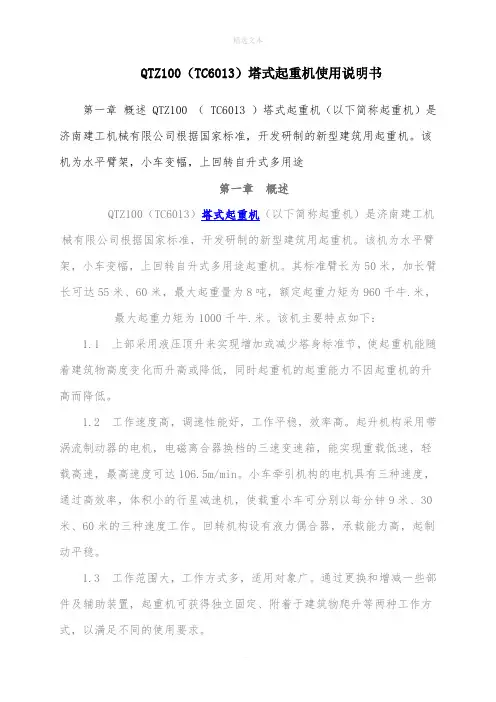

QTZ100(TC6013)塔式起重机使用说明书第一章概述 QTZ100 ( TC6013 )塔式起重机(以下简称起重机)是济南建工机械有限公司根据国家标准,开发研制的新型建筑用起重机。
该机为水平臂架,小车变幅,上回转自升式多用途第一章概述QTZ100(TC6013)塔式起重机(以下简称起重机)是济南建工机械有限公司根据国家标准,开发研制的新型建筑用起重机。
该机为水平臂架,小车变幅,上回转自升式多用途起重机。
其标准臂长为50米,加长臂长可达55米、60米,最大起重量为8吨,额定起重力矩为960千牛.米,最大起重力矩为1000千牛.米。
该机主要特点如下:1.1 上部采用液压顶升来实现增加或减少塔身标准节,使起重机能随着建筑物高度变化而升高或降低,同时起重机的起重能力不因起重机的升高而降低。
1.2 工作速度高,调速性能好,工作平稳,效率高。
起升机构采用带涡流制动器的电机,电磁离合器换档的三速变速箱,能实现重载低速,轻载高速,最高速度可达106.5m/min。
小车牵引机构的电机具有三种速度,通过高效率,体积小的行星减速机,使载重小车可分别以每分钟9米、30米、60米的三种速度工作。
回转机构设有液力偶合器,承载能力高,起制动平稳。
1.3 工作范围大,工作方式多,适用对象广。
通过更换和增减一些部件及辅助装置,起重机可获得独立固定、附着于建筑物爬升等两种工作方式,以满足不同的使用要求。
附着式的最大起升高度可达160米,附着式起重机可直接安装在建筑物上或建筑物附近旁的混凝土基础上。
独立固定式的最大起升高度为46.3米。
该起重机具有50米、55米、60米三种臂长组合,可满足不同工地的需要。
1.4 各种安全装置齐全,各机构均设有制动器,可保证工作安全可靠。
该起重机设有起升高度限位器,小车变幅限位器,力矩限制器,起重量限制器,回转限位器,小车断绳保护装置等安全装置。
1.5 司机室独立侧置,视野好,可带空调设备,给操作者创造了较好的工作环境(需要空调,请用户另订或自备)。
塔吊型号一览表
徐州瑞力.普莱斯顿机械设备有限公司是一家生产、销售、租赁一体的专业化中外合资公司,公司位于中国工程机械最大的生产基地-----江苏省徐州市,是最早涉及建筑机械尤其是塔式起重机的企业,公司成立以来,一直本着"质量是企业的生命,信誉是企业发展的基石"这一理念,用我们的一流的产品,一流的技术,为用户提供一流的服务.赢得了用户的信任和好评,产品遍及浙江、江苏、广东、安徽、湖南、新疆、福建等全国21个省市。
出口前苏联、中东,越南。
缅甸等16个国家和地区。
公司长期贯彻以市场需求为导向的发展之路,紧紧依托徐州工程机械城的强大优势,向广大用户提供真实的产品价格.目前我公司除了生产和销售,租赁经销和租赁施工机械外,还国内在济南和徐州生产塔式起重机,施工升降机等,代理知名企业的工程机械,建筑工程机械.公司经过重组,强化了管理和销售服务体系,并在全国设有20个办事机构,目前,我公司有专业技术人员22名,工程机械维修技工150名,供租赁的建筑机械和工程机械设备210台/套,固定资产2000万元,在全国均有众多的用户。
塔式起重机07年价格(包含到达福建运输费用):QTZ40A(TC4010)臂长40米,高度30米 ,附着高度100米, 17万元QTZ40B(TC4208)臂长42米,高度31米 ,附着高度100米, 16万元QTZ40D(TC4508)臂长45米,高度30米 ,附着高度120米, 21万元QTZ40C(TC4708)臂长46.8米,高度31米 ,附着高度120米 17万元QTZ63(FTZ5008)臂长50米,高度32米 ,附着高度140米 25万元QTZ63(TC5013)臂长50米,高度40米 ,附着高度140米, 35万元TC5013 臂长50米,高度40米 ,附着高度160米, 37万元**TC5510 臂长55米,高度40米 ,附着高度160米, 39万元**TC5610 臂长56米,高度40米 ,附着高度160米, 37万元QTZ80(TC5513)臂长55米,高度45米 ,附着高度160米, 43万元QTZ80(TC5515)臂长55米,高度45米 ,附着高度160米, 43万元QTZ80(TC5613)臂长56米,高度45米 ,附着高度160米, 46万元QTZ80(TC6010)臂长60米,高度50米 ,附着高度160米 51万元QTZ100(TC6013)臂长60米,高度56米 ,附着高度180米, 54万元QTZ125(TC6313)臂长63米,高度60米 ,附着高度196米, 74万元F0/23B 臂长55米,高度48米 ,附着高度210米 96万元有**标记的为无缝钢管标准节,。
