第五章 地下水
第五章 地下水
裂隙主要是地壳运动对岩石造成破坏而形成的，岩石成岩时及在地表 遭受风化也会形成裂隙。 岩石的裂隙率一般比松散泥积物的孔隙率小得多。裂隙率常小于3%
溶隙：溶隙是可溶岩（如石灰岩）在地下水流长期溶蚀下形
成的空隙
溶隙率
Vk nk 100% V
5.1.1 地下水及含水层
①岩浆岩中成岩裂隙水发育 ②多为层状裂隙水，在一定范围内互相连通； ③多属潜水，也可是承压水；
构造裂隙水 特征：
①构造应力分布均匀，形成层 状构造裂隙水；构造应力分布 不均匀，形成脉状构造裂隙水 ②可以是潜水，也可是承压水 ③渗透性各向异性；
脉状裂 隙水 层状裂 隙水
岩溶水
赋存和运移于可溶岩（如石灰岩、白云岩、大理岩、石 膏、岩盐等）的溶隙溶洞（洞穴、管道、暗河）中的地 下水，又称喀斯特水。
主要胶体成分
a.以碳、氢、氧为主的有机质通常以胶体方式存在于地下水中； b.很难以离子状态溶于水的化合物也以胶体形式存在于地下水中， 主要有Fe(OH)2、Al(OH)3、SiO2
岩石中的裂隙具有一定的方向性，因而裂隙岩石的导水性具有 明显的各向异性
按成因分为： 风化裂隙水、成岩裂隙水、构造裂隙水 风化裂隙水 特征：
①多为层状裂隙水； ②水平方向透水性均匀，垂直 方向随深度减弱； ③多属潜水，也有上层滞水； ④大气降水补给；明显季节性 循环交替；以泉的形式排泄
成岩裂隙水
特征：
正地形
负地形
5.2.4 孔隙水、裂隙水及岩溶水
孔隙水
—广泛分布于第四纪松散沉积物中的地下水
潜水深埋带 溢出带 下沉带
洪积物中地下水
冲积物中地下水
上游：厚度不大，由河水补给，水量丰富水质好 中游：上层构成隔水层，下层为承压水 下游：上部通常为埋藏很浅的潜水，下部为多层承压水
工程地质学第五章-地下水
硬 度
M C2 2 a g 2 H3 C O M Ca3 3 g C C H 2 O O O C2 O
2021/永8/2 久硬度：煮沸时未发生碳酸盐沉淀的那部分Ca2＋、Mg2＋含量 44
②根据硬度对地下水进行分类：
极软水、软水、微硬水、硬水、极硬水
5、地下水的侵蚀性
地下水对混凝土的侵蚀破坏类型包括分解性侵蚀、结晶性侵蚀和分解结晶
如挖排水、截水沟，筑挡水坝，开凿输
水隧洞改道等等。
2021/8/2
30
5、泉：地下水在地表的天然出露
泉的类型按补给源可分为三类：包气带泉、潜水泉、 自流水泉，按水头性质分为上升泉和下降泉，按出露 原因分为侵蚀泉、接触泉和断层泉。
河谷切割到潜水含水层时，潜水出露成侵蚀下降泉。河 谷切穿承压含水层的隔水顶板时，承压水喷涌成泉，称 为侵蚀上升泉。透水性不同的岩层接触，地下水沿接触 面出露称为接触泉。断层使承压含水层被隔水层阻挡， 当断层导水时沿地面出露的承压水称为断层泉。
隔水层(aquiclude)： 不透水但可含水的岩土层。
含水层的形成条件：
一是岩石中要有空隙存在，并充满足
够数量的重力水；二是这些重力水能够在 岩石空隙中自由运动。
2021/8/2
10
3、岩土的水理性质
1.含水性
• 容水度:岩土空隙完全被水充满时的含水
量。
• 持水度:岩土在重力作用下释水时仍能保
持的含水量。
C、H、O为主的有机质
2、氢离子浓度
氢离子浓度是指水的酸碱度，用PH值表示：PH = lg[H+]
根据PH值可将地下水分为5类：
强酸性水、弱酸性水、中性水、弱碱性水、强碱性水
20地21/下8/2水的氢离子浓度为一般酸性侵蚀指标。

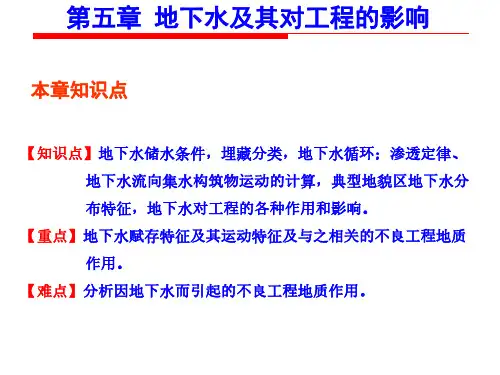

工程地质 第5章 地下水及其对工程的影响
断面1
断面2
Q O
h L
H1 H2
O’
A
5.5 地下水运动与动态
二、地下水向集水建筑物运动的计算
基坑开挖时，流入 坑内的地下水和地表水 如不及时排除，会使施 工条件恶化、造成土壁 塌方，亦会降低地基的 承载力。施工排水可分 为明排水法和人工降低 地下水位法两种。
5.5 地下水运动与动态
<4.2 4.2～8.4 8.4～16.8 16.8～25.2
>25.2
meq／L
<1.5 1.5～3.0 3.0～6.0 6.0～9.0
>9.0
mol／L
<7.5×10－4 7.5×104～1.5×108 1.5×10－3～3×10－3 3×10－3～4.5×10－3
>4.5×10－3
5.4地下水分类
1 岩土的空隙性
概念：将岩土空隙的大小、多少、形状、连通程度，以及分布 状况等性质统称为岩土的空隙性。
5.2 地下水的基本概念
1 岩土的空隙性
意义：是地下水赋存场所和运移通道，其多少、大小及其分布规 律，决定着地下水的分布与运动特点
分类：岩土空隙的成因不同
孔隙
裂隙
溶隙
5.2 地下水的基本概念
5.1 概述
1 什么叫地下水
赋存和运移于地面以下岩石空隙中的水。狭义上指赋存于地下水面以下饱和含 水层的水。
2 地下水的功能
地下水是一种宝贵的资源
不工
地下水是地球内部地质演变的信息载体
良程 地地
质质
地下水是极其重要的生态环境因子
现问 象题
地下水是一种很活跃的地质营力
5.2 地下水的基本概念

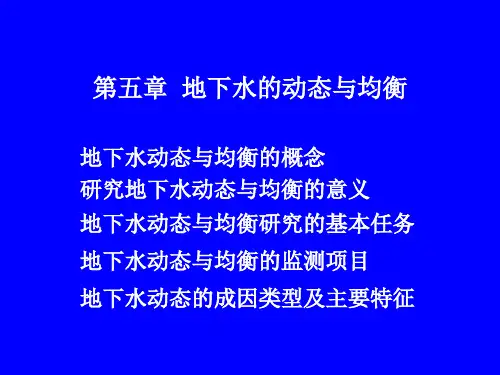

第五章 地下水的动态与均衡
的周期性变化，其中季节性变化的影响最大。
地下水动态的 季节变化图。
地下水动态的多年变化图。
（2）水文因素的影响 水文因素的影响，主要是地表水体与地下水的关系。分三 种情况：
a.地表水长期补给地下水；
b.地表水长期排泄地下水（地下水补给地表水）； c.丰水期地表水补给地下水，枯水期地下水补给地表水。 当地表水补给地下水时，地下水位的升高并非在瞬间完成， 而是有一个过程，这种现象称为滞后现象。
（1）确定均衡区。 主要是确定均衡区的范围及边界的位置与性质。 均衡区最好是一个相对独立的地下水系统。均衡区的边界 最好是自然边界。
（2）确定均衡期
一般取一个水文年。 （3）通过野外测定或计算的方法，确定出地下水各均衡要素 值。 （4）通过区域水均衡计算，确定出区内地下水的均衡状态。
一、总的水均衡方程式 水量均衡方程的基本思想是：在均衡期中，均衡区内的 地下水的各种收（+）、支（－）项的代数和等于含水系统 （含水层）中储存水量的变化量。 设某一地区天然状态下： 收入项为A，包括：大气降水量（X）、地表水流入量 （Y1）、地下水流入量（W1）、水汽凝结量（Z1）；
二、地下水动态的形成机理 单次降雨脉冲产生的响应。
多次降雨脉冲的叠加，左图波峰与波峰的叠加，产生更 大的波峰；右图波峰与波谷的叠加产生平缓的复合波形。
Hale Waihona Puke 三、地下水动态的影响因素影响含水系统中地下水动态的因素有两大类，即
外部因素（环境因素）和内部因素。
外部因素包括：气候、水文及人为因素，如大气
降水、地表水、人工补给与排泄和地应力等。
（3）查明各含水层之间的水力联系时，可分层布置观测孔。 （4）需要获得边界地下水动态资料时，观测孔宜在边界有 代表性的地段布置 （5）查明污染源对水源地地下水的影响时，观测孔宜在连 接污染源和水源地的方向上布置。 （6）查明咸水与淡水分界面的动态特征（包括海水入侵）
第五章 地下水污染
5.1.3污染源、污染物及污染途径
5.1.3.3地下水污染途径 （１）污染方式 地下水的污染方式可分为直接污染及间接污染两种 直接污染：地下水中污染组分直接来源于污染源，污 染组分在迁移过程中．其化学性质没有任何改变，是地 下水污染的主要方式 间接污染：地下水的污染组分在污染源中的含量并不 高，或低于附近的地下水，或该污染组分在污染源里根 本不存在，它是污水或固体废物淋滤液在地下迁移过程 中，经复杂的物理、化学及生物反应后的产物
5.1.3污染源、污染物及污染途径
5.1.3.3地下水污染途径 （2）污染途径 Ｃ越流型
一种是潜水污染承压水。通道有：弱透水的隔 水层顶板直接流入、承压含水层顶板的“天窗” 流入、止水不严的套管与孔壁的间隙向下漏入、 未封填死的废弃钻井流入。
被污染的 潜水含水 层向承压 含水层越 流示意图
5.1.3污染源、污染物及污染途径
5.1.3.3地下水污染途径 （2）污染途径 Ｃ越流型
另一种是承压水污染潜水。通道与上一种情况 基本相同。
深层咸水向 上越流通道 示意图
5.1.3污染源、污染物及污染途径
5.1.3.3地下水污染途径 （2）污染途径 Ｄ注入径流型
一种是工业废水地下处理时的地下径流。
由排污井直接注入废水示意图
5.1.3污染源、污染物及污染途径
5.3.1 地下水资源的保护措施 5.3.1.1 防止地下水污染的技术措施 （一）一般性技术措施 3)预防地下水管道渗漏，必要时应建立各 种防渗幕，防止污水渗入地下水中。
工厂下面的层状排水防渗装置
环状防渗幕
5.3.1 地下水资源的保护措施 5.3.1.1 防止地下水污染的技术措施 （一）一般性技术措施 4)废渣必须妥善存放，废渣坑应附底，且坑底 不能低于地下水面；矿山的尾砂矿应尽量堆放在 与含水层隔绝的废矿坑中。 5)污水灌溉农田时必须注意当地条件，只有包 气带土层厚度大，透水性差时才能污灌，要严格 控制污灌量 6)含水层中若已形成危害性大的严重污染带时， 可以采取堵塞成截流措施以限制污染范围。采用 截流装置时，应考虑所排出污水的出路，不允许 将抽出的污染水任意排向地表水体。
第五章 地下水
§5.2 地下水类型及其主要特征
地下水按埋藏条件可分为三大类：即包气带水、 潜水、承压水 。根据含水层的空隙性质，地下水可分为 三个亚类：孔隙水、裂隙水、岩溶水。
二、地下水及含水层 1. 基本概念
地下水的来源：大气降水。降落的水分，一部分渗
入地下，另一部分沿地面汇集于低处，成为河流、湖泊、 海洋的地表水，而地表水也可以通过岸边或谷底渗入地 下。这些渗入的水，就是地下水的主要补给来源。
地下水：存在于地壳表面以下岩土空隙（如岩石裂
隙、溶穴、土孔隙等）中的水称为地下水。
§5.1 地下水概述
一、地下水的地质作用 地下水能降低岩上强度和地基承载力； 对砂性土、粉性土产生潜蚀作用，破坏土体的 结构； 会使粉细砂和粉性土产生流砂现象，影响建筑 物和地下设施的稳定性，甚至引起破坏，同时 给地下工程施工带来许多麻烦; 当深基坑下部有承压水时，若不降低承压水头 压力，可能会冲毁坑底土体造成突涌危害; 地下水对其水位以下的岩土会产生静水压力作 用； 有些地下水会腐蚀钢筋混凝土。
▲矿化度：地下水中所含各种离子、分 子与化合物的总量称为矿化度，以g/L表示。 习惯上用105～110℃温度将地下水样品 蒸干后所得的干涸残余物总量来表示矿化度。 可以将分析所得阴阳离子含量相加，求得 理论干涸残余物总量。
注意: 由于在蒸干时有将近一半的HCO3-了分解 生成CO，及H2O而逸失。所以，阴阳离子相加 时， HCO3只取重量的50％。
毛细水对建筑工程的意义主要有：
（1） 产生毛细压力， 对于砂性土特别是细 砂、粉砂，由于毛细压力作用使砂性土具有一 定的粘聚力（称假粘聚力）。
第5章 地下水
第二节 地下水类型及其主要特征
3. 承压水的补给与排泄 承压水的补给源有大气降水、地表水及潜水； 承压水的排泄方式有：向潜水排泄、泉的排泄及向地表 水排泄。 4. 承压水对工程建设的影响 （1）良好的城市供水水源； （2）基坑突涌； （3）排水比较困难，井深，范围广，水量大。
运动多属于非层流运动。
第二节 地下水类型及其主要特征
地下水按照埋藏条件可以分为包气带水、潜水和承压水 三类；按照含水层的空隙性质可分为孔隙水、裂隙水和岩溶 水三类。
第二节 地下水类型及其主要特征
5.2.1 包气带水 处于地表面以下潜水位以上的包气带岩土层中，包括土 壤水、沼泽水、上层滞水以及基岩风化壳(粘土裂隙)中季节 性存在的水。主要特征是受气候控制，季节性明显，变化大， 雨季水量多，旱季水量少，甚至干涸。包气带水对农业有很 大意义，对工程建筑有一定影响。
第二节 地下水类型及其主要特征
承压斜地
第二节 地下水类型及其主要特征
承压含水层在同一区域内均可在不同深度有着若干层 同时存在的情况，它们之间的水头高度与地形和构造二者 有关。 当地形和构造一致时称为正地
形。下部含水层压力高，若有裂隙
穿透上下含水层，下部含水层的水 通过裂隙补给上部含水层。如山东
济南的承压斜地，地下水通过近20m厚的第四系覆盖层出
水下施工。若潜水对施工有危害，宜用排水、降低水位、隔离(包括冻结法
等)等措施处理。
第二节 地下水类型及其主要特征
5.2.3 承压水 承压水是指埋藏并充满在两个稳定隔水层之间的含水层 中的地下水，是一种有压重力水。
第二节 地下水类型及其主要特征
1. 承压水的形成 最适宜形成承压水的地质构造有向斜构造盆地和单斜构 造。 承压盆地 此类承压水的水 位受到气候及地形的 控制，往往有较好的 径流条件。
河北工程大学 土木工程学院 工程地质 第五章_地下水
25
6. 构造裂隙水
●其发育程度既取决于岩石本身的性质，也取决于 边界条件及构造应力分布等因素。 ●分为层状构造裂隙水和脉状构造裂隙水。 ●可以是潜水，也可以是承压水 ●裂隙各有自己独立的系统：补给源、径流及排 泄条件，水位不一致。 ●渗透性常常显示各向异性。 26
5
3.
重力水-----受重力控制的地下水
当岩石、土层的空隙完全被水饱和时，粘 土颗粒之间除结合水以外的水都是重力水，它 不受静电引力的影响，而在重力作用下运动， 可传递静水压力。
重力水的工程意义：
静水压力 动水压力 浮托力 溶解能力--岩土产生化学潜蚀
6
☆ 含水层：能够给出并透过相当数量 重力水的岩层或土层，称为含水层。 ☆ 隔水层：是指那些不能给出并透过 水的岩层、土层，或者这些岩土层给出与透 过水的数量是微不足道的。 ☆构成含水层的条件： 1.岩土中要有空隙存在，并充满足够数 量的重力水； 2.这些重力水能够在岩土空隙中自由运 动。
36
▲矿化度：地下水中所含各种离子、分子 与化合物的总量称为矿化度，以g/L表示。 习惯上用105～110℃温度将地下水样品蒸 干后所得的干涸残余物总量来表示矿化度。 可以将分析所得阴阳离子含量相加，求得 理论干涸残余物总量。
注意: 由于在蒸干时有将近一半的HCO3-了分解生 成CO，及H2O而逸失。所以，阴阳离子相加时， HCO3 只取重量的50％。
31
32
自流水泉（上升泉）：主要靠承压水补给， 动态稳定，年变化不大，主要分布在自流盆地 及自流斜地的排泄区和构造断裂带上。
33
§5.3 地下水的性质
一、地下水的物理性质 地下水的物理性质有：温度、颜色、透明 度、气味、味道、导电性及放射性。 地下水物理性质的研究，使我们能初步了 解地下水的形成环境、污染情况及化学成分， 这为利用地下水提供了依据。
5第五章地下水运动的基本规律
第五章地下水运动的基本规律5. 1 港流基本概念渗流一地卞水在岩石空隙中的运动称为渗流（渗透，地下径流）。
渗流场一发生渗流的区域。
层流运动——水的质点作有秩序的、互不混杂的流动。
紊流运动——水的质点无秩序的、互相混杂的流动。
稳定流一各个运动要素（水位、流速、流向等）不随时间改变的水流运动。
非稳定流——运动要素随时间变化的水流运动。
地卜•水总是从能量校高处流向能量较低处。
能态差异是地卜水运动的驱动力。
地下水的机械能包括动能和势能，水力学中用总水头（hydiaulic head）H表示，水总是从总水头高的地方流向总水头低的地方。
5. 2重力水运动的基本规律1.达西定律（Darcy'sLaw）1856年达西通过实验得到达西定律。
实验在砂柱中进行（P36：图4-1），根据实验结果（流量）：Q=KA（H r H2）/L=KAI（5.1）式中：Q为渗透流童（出口处流量，即通过砂柱各断面的体枳流量）：A为过水断面的面积（砂柱的横断面积，包括砂颗粒和孔隙面积）；Hi比分别为上、卜•游过水断面的水头：L为渗透途径（上、卜•游过水断面的距离）：图5. 1I为水力梯度;达西实验装置示意图（据Bear, 1979）K 为渗透系数。
由水力学：Q=vA达西定律也可以另一种形式表达（流速）: 由公式（5.1）及Q=\A 得：v=KI式中：£ --- 渗透流速，m/d, cm/s ；K ----- 渗透系数，m/d, cm/s ：I —水力梯度，无量纲（比值）。
具体到实际问题：计算流量:H _ HQ = Kw ------- (单位一•般为：m 3/d, L/s)L微分形式:式中：负号表示水流方向与水力梯度方向相反，水流方向（坐标方向）：由水位高一 低: 而水力梯度方向：由等水位线低一高。
或V = -KVH ,式中：K 一为渗透系数张最:gradH = 二更i+更了+更二西。
da dy &L若用标量表示，V 的三个分最分别为:得到 v=Q/A （对地下水也适用）(5.2)(5.3)v=-KdHK. —k = -KgradH ■ dz在三维空间中（向量形式）:Vy= ~K - dy—K 罗**■ dz2. 渗透流速（V ） （seepage velocity, Daicy velocity ）与实际流速（u ）渗透流速一水流通过整个过水断面（包括砂砾和孔隙）的流速。
第五章 地下水动态观测
降水量P/mm 水位H/m
H(Q较小时)
H(Q较大时)
2 4 6 8 10 12 月
0
开采量Q/m 3
地下水动态类型3：人工开采型（开采型）
降水量P/mm 水位H/m
H
2
4
6
8
10
12
月
地下水动态类型4：径流型
降水量P/mm 水位H/m
河水位 ② 近岸型 ① 远岸型 2 4 6 8 10 12 月 河流季节 补给型
第五章 地下水动态观测
§3 地下水动态观测资料整理与分析
降水量 空气温度
第五章 地下水动态观测
水分饱和差 潜水温度
水位
地下水动态综合曲线图
降水
4
6
8
10
12
月
地下水动态类型1：气候型（降水入渗型）
蒸发量E/mm 水位H/m 气温/℃
H T
0
2
4
6
8
10
12
月
地下水动态类型2：蒸发型
§l 地下水动态观测的任务 二、地下水动态观测的任务
不同目的水文地质调查，其地下水动态长期观测的任务 是不同的，归纳起来主要有以下一些任务： 1、查明不同地下水系统、不同含水层地下水水位、水量、 水质和水温的变化规律及发展趋势； 2、查明地下水动态变化的影响因素，确定地下水动态类 型； 3、为地下水均衡研究提供依据，预测地下水水量、水质、 水位的变化及与地下水有关的环境地质作用的变化； 4、解决某些专门问题，如推求水文地质参数、进行地下 水资源评价等。
第五章 地下水动态观测
§l 地下水动态观测的任务 一、地下水动态和均衡的概念
2、地下水均衡 （1）当补充量与消耗量相等时，地下水处于均衡状态； （2）当补充量小于消耗量时，地下水处于负均衡状态； （3）当补充量大于消耗量时，地下水处于正均衡状态。
5第五章 地下水运动的基本规律
第五章地下水运动的基本规律5. 1 渗流基本概念渗流––––地下水在岩石空隙中的运动称为渗流（渗透，地下径流）。
渗流场––––发生渗流的区域。
层流运动––––水的质点作有秩序的、互不混杂的流动。
紊流运动––––水的质点无秩序的、互相混杂的流动。
稳定流––––各个运动要素（水位、流速、流向等）不随时间改变的水流运动。
非稳定流––––运动要素随时间变化的水流运动。
地下水总是从能量较高处流向能量较低处。
能态差异是地下水运动的驱动力。
地下水的机械能包括动能和势能，水力学中用总水头(hydraulic head)H表示，水总是从总水头高的地方流向总水头低的地方。
5．2 重力水运动的基本规律1．达西定律（Darcy’s Law）1856年达西通过实验得到达西定律。
实验在砂柱中进行（P36：图4—1），根据实验结果（流量）：Q=KA(H1-H2)/L=KAI（5.1）式中：Q为渗透流量(出口处流量，即通过砂柱各断面的体积流量)；A为过水断面的面积(砂柱的横断面积，包括砂颗粒和孔隙面积)；H1 H2分别为上、下游过水断面的水头；L为渗透途径(上、下游过水断面的距离)；I为水力梯度；K 为渗透系数。
由水力学：Q=vA得到 v=Q/A(对地下水也适用) (5.2)达西定律也可以另一种形式表达（流速）： 由公式（5.1）及Q=V A 得：v=KI (5.3)式中：V ––––渗透流速，m/d ，cm/s ；K ––––渗透系数，m/d ，cm/s ； I ––––水力梯度，无量纲（比值）。
具体到实际问题：计算流量：LH H KwQ 21-=（单位一般为：m 3/d ，L/s ） 微分形式：dxdHKv -= 式中：负号表示水流方向与水力梯度方向相反，水流方向（坐标方向）：由水位高→低；而水力梯度方向：由等水位线低→高。
在三维空间中（向量形式）：KgradH k zHK j y H K i x H K V z y x-=∂∂-∂∂-∂∂-= 或H K V ∇-=，式中：K ––––为渗透系数张量；H k zHj y H i x H gradH ∇=∂∂+∂∂+∂∂=。
工程地质学第五章-地下水
• • •
• Darcy定律适合于层流（砂土）。
5.2 地下水类型及其主要特性
地下水按埋藏条件可分为三大类：即包气带
水、潜水、承压水；
根据含水层的空隙性质地下水可分为孔隙水、 裂隙水、岩溶水。 通过这两种分类的组合，可得九类不同特点 的地下水。见教材p124。
裂隙水
孔隙水
含水层
承压水井 自流水井 潜水井 承压水位 潜 水 位
6、 地下水的循环：补给、排泄
上层滞水循环：大气降水补给，垂直蒸发、下渗排泄。 潜水补给： 大气降水，地表水的补给，含水层之间的补给①越流 补给②直接补给，凝结水，人工补给。 潜水排泄：蒸发，泉的排泄，地表水排泄，人为排泄。 承压水补给：大气降水，地表水，潜水。 承压水排泄：潜水排泄，泉的排泄，地表水排泄。
承压水面上高程相等点的连线图
用途：流向，水力坡度，初见水位，水位埋深，水头
5.3 地下水的性质
一、地下水的物理性质
1、温度：主要受气候条件和地热控制
由于地下水形成的环境不同，其温度变化范围很大； 常随埋藏深度不同而异，埋藏越深、水温越高。 纯净的地下水是无色的，当含有某些化学成分或悬浮物质时， 2、颜色： 会带有一定颜色。 纯净的地下水是透明的，但含有有机质、矿物质及胶体时， 3、透明度： 地下水将变得浑浊不清。 地下水一般是无嗅无味的，当含有气体或有机质时，会具有特殊 4、气味：
特点：空间分布极不均匀，动态变化强 烈，流动迅速，排泄集中。
在土木工程建筑地基内有岩溶水活 动，不但在施工中会有突然涌水的事故 发生，而且对建筑物的稳定性也有很大 影响。因此，在建筑场地和地基选择时 应进行工程地质勘察，针对岩溶水的情 况，用排除、截源、改道等方法处理， 如挖排水、截水沟，筑挡水坝，开凿输 水隧洞改道等等。
水文学(黄锡荃)第五章 地下水的结构与运动
6
地下水的取水建筑物
斜井：倾角20-40°，
斜长：50-200 m， 垂直深度一般 ＜100m。
7
地下水的取水建筑物
坎儿井：干旱地区利用地下渠道截引
砾石层中的地下水，引至地面
开挖时先打一眼竖井，称定位井。 发现地下水后沿拟定渠线向上下 游分别开挖竖井，作为水平暗渠 定位、出渣、通风和日后维修孔 道。 暗渠首段是集水部分,中间是输 水部分,出地面后有一段明渠和 一些附属工程。
裂隙类型：成岩裂隙 风化裂隙 构造裂隙
48
裂隙水的特点
• 与孔隙水相比，裂隙水具有以下特点
o 裂隙水埋藏与分布极不均匀 o 裂隙水的动力性质比较复杂 o 基岩裂隙的发育具有明显的分带性，通常由地 表向下随着深度的增加，裂隙率迅速递减
49
孔隙水与裂隙水的比较
50
岩溶水
• 济南泉城
o 蕴育滋养了济南的文明与发展
第五章 地下水的结构与运动
• 地下水是存在于地表以下岩（土）层空隙 中的各种不同形式水的统称
2008年水资源公报数据
1
地下水水文学的发展历史
• 1856年前的萌芽时期
o 由逐水而居到凿井取水，开始认识并积累地下 水知识。
• 1856年到二十世纪中叶的奠基时期
o 1856年，法国水力工程师达西提出了著名“达 西定律”，为地下水定量计算提供了理论依据
• 二十世纪中叶以后
o 主要标志是泰斯非稳定流理论的提出，及计算 机技术的应用 o 地下水水流系统的提出；地下水与环境
2
地表水与地下水
地下水 地下广阔的含水介 空间分布 地表稀疏的水文网 质 季节变化性大；需要 具有天然调节功能 时间调节 筑坝建库人工调节 的地下水库 不易受污染；不易 水质 易受污染；易恢复 恢复 预先进行水质处理； 把地下水提升至地 可利用性 修建管道 表消耗能量 补给速度快，水资源 补给速度慢，深层 补给速度 可利用量大 含水层的补给更慢
第五章地下水的地质作用
第五章地下水的地质作用一、概述定义：以各种形式埋藏在地表下面土中孔隙、岩石孔隙和裂隙种的水，称为地下水。
研究地下水意义：全地球表层的地下水量估计4亿立方km。
1、地下水是改造地壳表层的地质动力，它的地质作用可以形成千奇百怪的地质景观供人们欣赏；同时是一种重要的矿产，是人畜饮用、农业灌溉及工业供水的重要水源之一。
它不仅可以形成矿产，同时还可以利用它找到矿产。
2、在对人类有利的同时，它还具有不利的一面。
如：1降低岩土体的强度与稳定性，表现：地基沉降，沙土液化，边坡失稳；2道路冻胀与翻浆：温差较大的寒冷地区；3潜蚀作用：冲蚀水颗粒，溶蚀。
3破坏岩土体的整体性，降低其强度和稳定性。
4地下开挖（基坑、隧道）涌水5侵蚀性地下水对工程的腐蚀作用。
6同时还会产生静水、动水压力－对挡墙、桥墩。
二、地下水的形成条件－形成环境（一）地下水的来源：1渗透水：大气降水、冰雪融水、地面流水（江、河、湖、海）等从地面渗入地下积聚成。
2凝结水：水蒸汽凝结成水滴后渗于地下。
3岩浆水：（原生水）地下岩浆活动形成的水（结晶水、水气）。
4埋藏水：（古水）地史中沉积物空隙中的水，被封闭保存下来。
（二）形成条件1）土石条件：1土石体必须有空隙（空隙的大小、多少、连通情况对地下水的形成及储存的影响） 2土体颗粒大小，级配、形状及孔隙度决定透水性（透水层与隔水层及其作用）。
2）构造条件：决定地下水的补、排及径流的情况褶皱构造的情形：背斜、向斜断裂构造的情形：透水性张性>扭性>压性3）气候条件：决定地下水的补给及蒸发量－决定水量4）地貌条件：不仅控制地下水的径流及排泄，而且影响地下水的形成。
5）人为条件：直接影响地下水的水位变化。
（三）地下水的赋存状态1吸着水：靠分子引力及静电引力吸附在土和岩石颗粒表面上的水。
不受重力影响，不被植物吸收。
2薄膜水：包围在吸着水的外层，可以从原处向薄处“移动”，少部分可被植物吸收。
3毛细管水：受表面张力影响，保留在毛细管中，易被植物吸收。
工程地质学 第五章 地下水 岩土的水理性质渗流与达西定律
5.2 岩土的水理性质
岩土的水理性质 含水性 给水性 透水性
5.2 岩土的水理性质
岩土的含水性 表示岩土能容纳和保持水分多少。表示
方法有以下两种：
容水量 岩体和土体中能容纳的水的最大体积与
岩体和土体体积的比值。显然，容水度在数 值上与孔隙度、裂隙率或岩溶率相等。但是， 对于具有膨胀性的粘土来说，充水后体积扩 大，容水度可以大于孔隙度。
5.3 渗流与达西定律
有关渗流的几个概念 ➢渗流 ➢渗流速度 ➢水力坡度
5.3 渗流与达西定律
渗流 地下水的渗透符合达西定律。即地下
水的渗流速度与水力坡度的一次方成正比， 也就是线性渗透定律。
当I=1时，K=v，即渗透系数是单位水 力坡度时的渗流速度。
达西定律只适用于雷诺数≤10的地下 水层流运动。
5.2 岩土的水理性质
表5-3 持水度与岩石颗粒直径的关系
颗粒直径 （mm）
持水度/ （%）
1.00~0.50
1.57
0.50~0.25
1.60
0.25~0.10
2.73
颗粒直径（mm）
0.10~0.05 0.05~0.005
<0.005
持水度/（%）
4.75 10.18 44.85
5.2 岩土的水理性质
5.3 渗流与达西定律
渗流速度v
在达西定律，过水断面的面积包括岩土 颗粒所占据的面积及空隙所占据的面积，而 水流实际通过的过水断面面积空隙所占 据的面积，即：
A1 = A ·n 式中 n——空隙度。 由此可知：v并非地下水的实际流速，而是 假设水流通过整个过水断面（包括颗粒和空 隙所占据的全部空间）时所具有的虚拟流速。
工程地质学 Engineering Geology
第五章地下水资源
第五章地下水资源计算地下水是水资源的重要组成部分，在区域水资源分析计算中，查清地下水资源的数量、质量及时空分布特点，掌握地下水资源的循环补给规律，了解地下水与地表水之间的转化关系，不仅能为农业生产、水利规划提供科学根据，而且也能为城市规划、工业布局及国防建设等提供可靠的依据。
区域地下水资源分析计算的对象一般指浅层地下水，评价的重点是水量。
多数地区以分析矿化度不大于2g/L的淡水资源为主，有些地区对矿化度2～5g/L的微咸水及大于5g/L的咸水也进行计算与评价。
地下水资源计算的基本方法主要有四大储量法、地下水动力学法、数理统计法及水均衡法等。
水均衡法建立在地下水各补给项、各排泄项和地下含水层蓄变量等区域水平衡分析的基础上，是平原区地下水资源常用的计算方法，本章将主要介绍这种方法。
第一节概述一、地下水的垂直分布地面以下水分在垂直剖面上的分布可以按照岩石空隙中含水的相对比例，以地下水面为界，划分为两个带：饱和带和包气带。
在包气带，岩石的空隙空间一部分被水所占据，还有一部分为空气所占据。
在大多数情况下，饱和带的上部界限，或者是饱和水面，或者覆盖着不透水层，其下部界限则为下伏透水层，如粘土层。
包气带（充气带）从地下水面向上延伸至地面。
它通常可进一步划分为3个带：土壤水带、中间带和毛细管带。
土壤水带的水分形式主要有结合水、毛细水和一些过路性质的重力水。
中间带的水为气态水、结合水和毛细水。
毛细管带内的水分含量随着距潜水面高度的增加而逐渐减少，在毛细管带中，压力小于大气压力，水可以发生水平流动及垂直流动。
饱和带岩石的所有空隙空间均为水所充满，有重力水，也有结合水。
重力水是开发利用的主要对象。
图5.1 地面以下水的分布1．吸湿水它是气态水分子在分子引力和静电引力的作用下吸附在土壤固相颗粒表面的水分（图5.2a）。
吸湿水的水分子与土壤固相表面之间的结合力非常大（大约是3.14×106～1.Ol ×109Pa)，水分不能自由移动，不能被植物吸收利用。
第五章地下水监测
第六节地下水的监测一、意义二、监测内容三、监测工作布置原则四、监测方法五、监测资料的整理和应用一、意义地下水对工程岩土体的强度和变形以及对建筑物稳定性的影响,是极为重要的。
例如,在高层建筑深基坑开挖和支护中,由于地下水的作用,可能会导致坑底上鼓溃决、流砂突涌、支护结构移位倾倒、降水引起周围地面沉降而导致建筑物破坏。
因此在深基坑施工过程中要加强地下水的监测。
地下水也是各种不良地质现象产生的重要因素。
作用于滑坡上的孔隙水压力、浮托力和动水压力,直接影响滑坡的稳定性;饱水砂土的管涌和液化、岩溶区的地面塌陷等,无不与地下水的作用息息相关。
因此要对地下水压力、孔隙水压力准确控制,以保证工程顺利、安全施工和正常运行。
地下水的监测是指对地下水的水位、水量、水质、水压、水温及流速、流向等自然或人为因素影响下随时间或空间变化规律的监测。
地下水的监测应根据岩土工程和建筑物稳定性的需要有目的、有计划、有组织地进行。
一、应进行地下水监测的情况(1)地下水位升降影响岩土稳定性时;(2)地下水位上产生浮力对地下室或构筑物的防潮、防水或稳定性产生较大影响时;(3)施工降水对拟建工程或相邻工程有较大影响时;(4)施工或环境条件改变,造成的孔隙水压力、地下水压力变化,对工程设计或施工有较大影响时;(5)地下水位的下降造成区域性地面沉降;(6)地下水位上升可能使沿途发生软化、湿陷、胀缩时;(7)需要进行污染物运移对环境影响的评价时。
二、监测内容地下水的监测应根据工程需要和水文地质条件确定,主要监测内容有:1、水位监测:查明地下水位(最高、最低水位)、水位变化幅度范围;查明地下水位与地表水体(江、河、湖等)、大气降水的联系;2、水质监测:查明地下水的物理、化学成分变化;查明污染源、污染途径、污染程度及对建筑材料的腐蚀等级。
3、水压监测:开挖深基坑、洞室、隧道工程;评价岸边、斜坡稳定性工程;软土地基加固处理工程等,都应对岩土的孔隙或裂隙水压力进行监测。
第五章 地下水
（二）地下水的酸碱性 酸碱度：氢离子浓度PH值。1PH=1g[H+] 强酸性水PH<5；弱酸性水PH=5-7；中性水 PH=7；弱碱性水PH=7-9；强碱性水PH >9。 酸性侵蚀可以分解水泥混凝土中的CaCO3。
Байду номын сангаас
（三）总矿化度 水中离子、分子和各种化合物的总量称为总 矿化度，以g/L表示。 水按矿化度分：淡水（<1）；微咸水（1-3）； 咸水（3-10）；盐水（10-50）；卤水 （>50）。 高矿化度的水能降低水泥混凝土的强度，腐 蚀钢筋，促使混凝土表面风化。
第四节 地下水对公路建设的影响
1、地下水的存在，对建筑工程有着不可忽 视的影响。尤其是地下水位的变化，水的 侵蚀性和流砂、潜蚀等不良地质作用都将 对建筑工程的稳定性、施工及正常使用带 来很大的影响。
1.地基沉降：地下水位的变化，如水位上升，可 引起浅基础地基承载力降低，地震时会加剧砂土 液化，引起建筑物震害加剧，岩土体产生变形、 滑坡、崩塌失稳等不良地质作用。 2.侵蚀性：对混凝土、可溶性石材、管道以及金 属材料的侵蚀危害。潜蚀通常分为机械潜蚀和化 学侵蚀。 3.流沙和潜蚀（管涌）：地下水可引起流砂现象， 给施工带来极大困难。 4.地下水的浮托作用： 5.基坑涌水现象：
第五章 水的地质作用
自然界中，水有气态、固态、液态三种。
1、大气水：存在于大气中；
2、地表水：覆盖在地球表面，如海洋、
江河、湖泊等； 3、地下水：埋藏于土中孔隙、岩石孔隙 和裂隙、岩石空洞中。
一、地下水及地下水问题 埋藏在地表以下的土层及岩石的空隙中的水称 为地下水。 地下水是自然界水资源的重要组成部分，它常 为生活和生产的水源，干旱和半干旱地区更是 主要的甚至是唯一的可靠水源。 地下水与岩土相互作用，会使岩体及土体的强 度和稳定性降低，产生各种不良地质现象和工 程地质现象，如滑坡、岩溶、潜蚀、地基沉陷 与冻胀等，对工程造成危害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章地下水的结构与运动
•
●地下水系统的组成与结构
●地下水类型
●地下水的补给与排泄
●地下水运动
●地下水的动态与平衡
§5.1 地下水系统的组成与结构
•地下水的贮存空间
•地下水流系统
•地下水系统垂向结构
地下水是存在于地表以下岩(土)层空隙中的各种不同形式水的统称。
一、地下水的贮存空间
1.含水介质、含水层和隔水层
通常把既能透水，又饱含水的多孔介质称为含水介质，这是地下水存在的首要条件。
所谓含水层是指贮存有地下水，并在自然状态或人为条件下，能够流出地下水来的岩体。
对于那些虽然含水，但几乎不透水或透水能力很弱的岩体，称为隔水层。
2.含水介质的空隙性与水理性
含水介质的空隙性：裂隙率(KT)、岩溶率(Kk)与孔隙率(n) 。
含水介质的水理性质：与水分的贮容、运移有关的岩石性质称为含水介质的水理性质，包括岩土的容水性、持水性、给水性、贮水性、透水性及毛细性等。
3.蓄水构造
指由透水岩层与隔水层相互结合而构成的能够富集和贮存地下水的地质构造体。
主要有：单斜蓄水结构、背斜蓄水结构、向斜蓄水结构、断裂型蓄水结构、岩溶型蓄水结构等。
二、地下水流系统
地下水虽然埋藏于地下，难以用肉眼观察，但它象地表上河流湖泊一样，存在集水区域，在同一集水区域内的地下水流，构成相对独立的地下水流系统。
1.地下水流系统的基本特征
在一定的水文地质条件下，汇集于某一排泄区的全部水流，自成一个相对独立的地下水流系统，又称地下水流动系。
与地表水系相比较具有如下的特征:空间上的立体性；流线组合的复杂性和不稳定性；流动方向上的下降与上升的并存性；区域范围一般比较小。
2.地下水域
地下水流系统的集水区域，为立体的集水空间。
地下水域范围变化快，在地表上均存在相应的补给区与排泄区.
三、地下水系统垂向结构
1.地下水垂向层次结构的基本模式
包气带：土壤水带、中间过渡带及毛细水带等3个亚带；存在结合水(包括吸湿水和薄膜水)和毛管水；
饱和水带：潜水带和承压水带两个亚带；存在重力水(包括潜水和承压水)。
2.地下水不同层次的力学结构
分子力、毛细力和重力。
3.地下水体系作用势
重力势、静水压势、渗透压势、吸附势等分势组合为总水势。
§5.2 地下水类型
•地下水基本类型的划分
•包气带水
•饱水带水(潜水和承压水)
•空隙水(孔隙水、裂隙水和岩溶水)
一、地下水基本类型的划分
从地理水文学角度来说，特别重视如下的分类：
1.按地下水的贮存埋藏条件分类
(1)包气带水
结合水（分吸湿水、薄膜水）
毛管水（分毛管悬着水与毛管上升水）
重力水（分上层滞水与渗透重力水）
(2)饱水带水
潜水
承压水（分自流溢水与非自流溢水）
2.按岩土的贮水空隙的差异分类
(1)孔隙水
(2)裂隙水
(3)岩溶水
二包气带水
1.包气带水的特征与包气带的类型
(1)包气带水的主要特征
包气带含水率和剖面分布最容易受外界条件的影响；
包气带在空间上的变化主要体现在垂直剖面上的差异;
包气带含水率变化与岩土层本身、岩土颗粒的机械组成有关;
(2)包气带的类型
厚型:土壤、中间和毛管带.
薄型:厚度不到1米
过渡型:
2.包气带的水分交换与动态
外界水分交换和内部水分的再分配及内排水过程,发生在上、下界面上.
三、潜水
1.潜水的概念和主要特征
饱水带中自地表向下第一个具有自由水面的含水层中的重力水，称为潜水.
潜水位(h)是指潜水面上任一点的海拔高程(m)；
潜水埋深(T)是指潜水面距地表的铅直距离(m)；
含水层厚度(H)指潜水面至隔水底板的距离(m)；
潜水流水力坡度:是指潜水面上任意两点的水位差与该两点的渗透距离之比。
潜水面上无隔水层,与大气相通,压强等于大气压强,不承受静水压力,潜水分布区与补给区基本一致。
潜水含水层通过包气带与地表水及大气圈之间存在密切联系,因此深受外界气象、水文因素的影响,动态变化比较大,呈现明显的季节变化。
2.潜水面形状及其表示方法
(1)潜水面的形状:倾斜、抛物线形和水平等多种形状;
(2)潜水面表示方法:水文地质剖面图和平面图。
3.潜水与地表水之间的互补关系
潜水与地表水之间的这种相互补给和排泄关系，称为水力联系。
(1)具有周期性水力联系;
(2)具有单向的水力联系;
(3)具有间歇性水力联系.
四、承压水
承压水是指充满于两个稳定隔水层之间的含水层中的地下水。
1.承压水的主要特征
承压性、分布区与补给区不同、动态变化相对稳定、水质类型多样。
2.承压水的形成
主要取决于地质构造条件, 最适宜的是向斜构造和单斜构造.
3.承压水等水压线
某一含水层中承压水位相等的各点的连线。
五、空隙水
1.孔隙水
埋藏于松散岩土孔隙中的重力水。
透水性、给水性的变化小，运动呈层流状态。
2.裂隙水
存在于岩石裂隙中的地下水。
埋藏与分布极不均匀，动力性质比较复杂，基岩裂隙的发育具有明显的分带性。
3.岩溶水
在溶隙中贮存、运动的地下水称.分布不均匀, 径流动态不稳定.地表与地下径流及无压流与有压流相互转化。
