阻燃电线电缆类别的选择

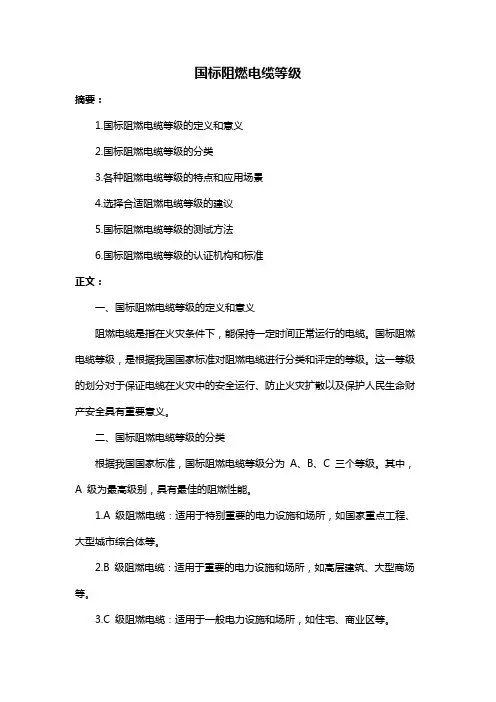

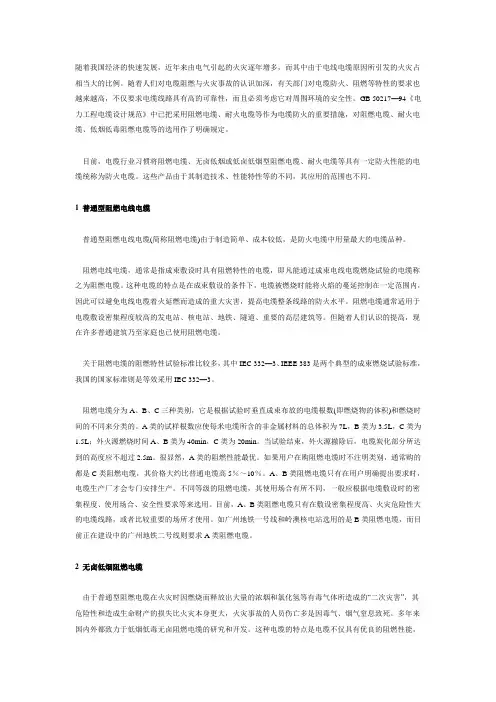

阻燃电线电缆类别的选择在GB 12666. 5-90 《成束电线电缆燃烧试验方法》中，对电缆试样的根数，按成束电缆每米长度中所含非金属材料的不同体积，分为A 类、B 类、C 类三种类型。

对于城市轨道交通供电系统，工程中电缆需选择哪类阻燃等级，目前我国还没有相应的标准。

从过去的运行实践看，工程中选择阻燃类别高的电缆，在减少电缆火灾几率、增强系统安全性、减少故障造成的经济损失等方面更具有优越性。

对于同类型的A 类阻燃电缆和C 类阻燃电缆，价格相差约15 %～20 % 。

因此，工程中电缆选取哪类阻燃等级，需结合工程中电缆的数量、电缆敷设的密集度、火灾几率、增强安全性要求和工程的投资等综合考虑。

对于氧指数，这里也简单介绍一下。

氧指数是指物体在氮氧混合气体中能维持燃烧的最小的含氧百分比。

因此，物体的氧指数越高，物体的阻燃性能就越好。

对阻燃电缆选择使用的填充物或绝缘护套等材料有氧指数的考核要求，对成缆不作氧指数考核。

电缆燃烧的烟密度及外护套材料性能的选择对于电缆燃烧时的烟密度，在GB/T 17651 1998 标准中作了规定，即试验得到的透光率超过60%时，可称为低烟。

对于取自成缆的护套材料燃烧时的无卤、低卤的性能，目前还没有相关的标准来定义。

一般业内人士认为电缆燃烧时析出气体的卤酸相当含量小于5 mg/g 时，为无卤；卤酸的相当含量为5～100mg/g 时，为低卤。

在电缆的燃烧试验中，燃烧气体中的卤酸相当含量只有小于5 mg/g时，才能达到透光率60%的低烟标准。

低卤产品燃烧时烟浓度透光率一般在30%～50%之间，达不到低烟标准要求。

一般所提的低烟低卤阻燃电缆是不准确的，应为低烟无卤阻燃电缆或低卤阻燃电缆。

35 kV交联聚乙烯绝缘阻燃电缆的外护套，一般有无卤聚烯烃等材料和低卤聚氯乙烯等材料。

电缆燃烧时产生的卤酸有毒气体会对人身产生危害，甚至会危及人的生命安全。

因此，还必须对电缆外护套材料燃烧的烟密度和卤酸气体的含量提出要求。

低卤产品卤酸气体总量的确定可采用GB/ T 17650. 1 -1998 标准中规定的方法，即测定燃烧气体中的卤酸含量。

而对于无卤产品，卤酸气体的含量用上述方法是难以测出的。

当卤酸的相当含量在5 mg/ g 以下时，应用GB/ T 17650. 2 -1998 标准中规定的方法进行试验，即测定pH 值和电导率来测定气体的酸度。

因此，对于低烟无卤阻燃电缆，要对护套燃烧时逸出气体的p H 值、电导率及电缆燃烧时的透光率提出要求。

对于低卤阻燃电缆，要对护套燃烧时卤酸气体的含量提出要求，必要时可对电缆燃烧时的透光率提出要求。

对于大部分是高架的城市轨道交通供电系统，从技术经济的角度考虑，电缆的外护套材料宜选用低卤材料。

电力电缆的基本组成及用途1、导体（或称导电线芯）：其作用是伟导电流。

有实芯和绞合之分。

材料有铜、铝、银、铜包钢、铝包钢行装，主要用的是铜与铝，铜的导电性能比铝要好得多。

2、耐火层：只有耐炎型电缆有此结构。

其作用是在火灾中电缆能经受一定时间，给人们逃生时多一些用电的时间。

3、绝缘层：包覆在导体外，其作用是隔绝导体，承受相应的电压，防止电流泄漏。

绝缘材料有多种多样，有的要求介电系数要小，以减小损耗，有的要求有阻燃性能或能耐高温，有的要求电缆在燃烧时不会或少产生浓烟或有害气体，有的要求能耐油、耐腐蚀，有的则要求柔软等。

4、屏蔽层：在绝缘层外，外护层内，作用是限制电场和电磁干扰。

对于不同类型的电缆，屏蔽材料也不一样，主要有：铜丝编织、铜丝缠绕、铝丝（铝合金丝）编织、铜带、铝箔、铝（钢）塑带、钢带等绕包或纵包等。

5、填充层：填充的作用主要是让电缆圆整、结构稳定，有些电缆的填充物还起到阻水、耐火等作用。

主要的材料有降丙烯绳、玻璃纤维绳、石棉绳、橡皮等，种类很多，但有一个主要的性能要求是非吸湿性材料，当然还不能导电。

6、内护层：内护层作用是保护绝缘线芯不被铠装层或屏蔽层损伤用。

内护层有挤包、绕包和纵包等几种形式。

对要求高的采用挤包形包形式，要求低的采用绕包或纵包形式。

7、铠装层：铠装层作用是保护电缆不被外力损伤。

最常见的是钢带铠装与钢丝铠装，还有铝带铠装、不锈钢带铠装等。

钢带铠装主要作用是抗压用，钢丝铠装主要是抗拉用。

根据电缆的大小，铠装用的钢带厚度是不一样的，这在各电缆标准中都有规定。

8、外护层：在电缆最外层起保护作用的部件。

主要有三种类：塑料类、橡皮类及金属类。

其中塑料类最常用的是聚氯乙烯塑料、聚乙烯塑料，还有根据电缆特性有阻燃性、低烟低卤型、低烟无卤型等。

电缆按绝缘材料可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆、橡皮绝缘电力电缆。

按电压等级可分为中、低压电力电缆（35千伏及以下）、高压电缆（110千伏以上）、超高压电缆（275~800千伏）以及特高压电缆（1000千伏）及以上）。

此外，还可按电流制分为交流电缆和直流电缆。

塑料绝缘电力电缆绝缘层为挤压塑料的电力电缆。

常用塑料有聚氯乙烯、聚乙烯、交联聚乙烯。

塑料电缆结构简单，制加工方便，重量轻，敷设安装方便，不受敷设落差限制。

因此广泛应用作用中低压电缆，并有取代粘性浸渍油纸电缆的趋势。

其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。

聚氯乙烯电力电缆价格低，使用广泛，但介质损耗大，一般用于工作电压10千伏以下的系统。

聚乙烯电力电缆电性优良，可用于较高电压系统。

但工作温度低（仅为70℃左右），耐电晕性能差。

若采用适当配方可使工作温度提高到80℃，并抑制树枝化击穿。

目前已制成的聚乙烯电力电缆其工作电压达285千伏。

交联聚乙烯电力电缆是将挤压聚乙烯绝缘层经过交联工艺过程，聚乙烯分子从线型分子变成网状结构分子。

交联聚乙烯电缆工作温度可提高到90~130℃，电压已达400千伏，机械强度也相应提高。

中国已能生产110千伏交联聚乙烯电缆。

110千伏以下等级交联聚乙烯电力电缆已有取代油浸纸绝缘电力电缆的趋势。

橡皮绝缘电力电缆绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线心上，经过加温硫化而成。

它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。

因此经具备为矿用电缆、船用电缆以及采掘机械、X光机上用电缆。

其结构特点是线心用多根较细单丝绞合，绞合节距较小。

常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。

电线电缆常识创建者：lvtao2009 创建于：2011-7-8 阅读次数：181更多" 电力电缆"相关知识2009年中国建材有望保持出口大国的地上海世博会智利馆玻璃打造的“纽带之城”建设中的中核集团三门核电项目1一、产品定义电线、电缆是指用以传输电能信息和实现电磁能转换的线材产品。

电线：通常把只有金属导体的产品和在导体上敷有绝缘层外加轻型保护（如棉纱编织层、玻璃丝编织层、塑料、橡皮等）、结构简单、外径比较细小、使用电压和电流比较小的绝缘线，叫做电线。

电缆：把既有导体和绝缘层，有时还加有防止水份侵入的严密内护层，或还加机械强度大的外护层，结构较为复杂，截面积较大的产品叫做电缆。

二、基本组成电线、电缆由导体（导线）、绝缘层、屏蔽、绝缘线芯、保护层等基本部分组成。

根据不同需要的电线、电缆是按照由上述某些或全部组成内容组成的集成体。

三、主要用途供电；输配电；电机、电器和电工仪器绕阻以实现电磁能转换；测量电气参数和物理参数；传输信号、信息和控制；用于共用天线电视或电缆电视系统；用作无线电台发射和接收天线的馈电线或各种射频通信及测试设备连接线。

四、电线电缆的性能电线电缆产品应用于不同的场合，因此性能要求是多方面的，非常广泛的。

从整体来看，其主要性能综合为：1. 电性能导电性能---大多数产品要求良好的导电性能，个别产品要求有一定的电阻范围。

电绝缘性能---绝缘电阻、介电系数、介质损耗、耐电特性等。

传输特性---指高频传输特性、抗干扰特性等。

2. 机械性能指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐震动性、耐磨耗性以及耐机械力冲击等。

3. 热性能指产品的耐温等级、工作温度电力传输用电线电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形性和耐热冲击能力、材料的热膨胀以及浸渍或涂层材料的滴落性能等。

4. 耐腐蚀和耐气候性指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐光、耐寒、防霉以及防潮性能等。

5. 老化性能指在机械应力、电应力、热应力以及其他各种外加因素的作用下，或外界气候条件作用下，产品及其组成材料保持其原有性能的能力。

6. 其他性能包括部分材料的特性（如金属材料的硬度、蠕变，高分子材料的相容性）以及产品的某些特殊使用特性（如不延燃性、耐原子辐射、防虫咬、延时传输、以及能量阻尼等）。

产品的性能要求，主要是从各个具体产品的用途，使用条件，以及配套装备的配合关系等方面提出的。

在一个产品的各项性能要求中，必然有一些是主要的，起决定作用，应严格要求。

有些则是从属的。

有时某些因素又是互相制约的。

因此必须加以全面的研究和分析综合考虑。
