截止阀密封原理
各种阀门种类及原理(图)
各种阀门种类及原理（图）1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。
按闸板构造分, 也分两类, 一是平行, 二是模式。
2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类: 直通式、直角式及直流式斜截止阀。
3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
截止阀工作原理
截止阀工作原理
截止阀是一种常见的阀门，它的主要工作原理是通过开启或关闭阀门来控制流体的流动。
以下是截止阀的工作原理：
1. 阀门开启：当操作者旋转阀门手柄或操作杆使阀门打开时，阀门的阀瓣会向上移动。
阀瓣与阀座之间形成一个通道，允许流体通过。
当阀门完全打开时，通道对流体没有阻碍，从而实现了流体的自由流动。
2. 阀门关闭：当操作者旋转阀门手柄或操作杆使阀门关闭时，阀瓣会向下移动。
阀瓣与阀座之间的通道会逐渐变窄，最终完全关闭。
当阀门完全关闭时，通道被堵塞，阀门将阻止流体的流动。
3. 密封性能：截止阀的工作原理还在于它的密封性能。
当阀瓣完全关闭并与阀座贴合时，阀门将具有良好的密封性能，从而防止流体泄漏。
这种密封性能是通过阀瓣与阀座之间的接触实现的。
通过以上工作原理，截止阀可以有效地控制流体的流动，从而实现对管道系统的控制和调节。
电动截止阀的工作原理
电动截止阀的工作原理电动截止阀是一种重要的阀门类型，被广泛应用于工业领域中流体控制系统的控制和管理。
其涵盖了大量用途，包括煤气、石油、化工、冶金、电力、水利等领域。
本文将介绍电动截止阀的工作原理、结构特点、应用和使用注意事项。
一、工作原理电动截止阀的工作原理与其他液压阀门无异，其基本原理是通过电机驱动阀门芯进行启闭动作，从而控制管道中的流量。
该阀门的芯杆与螺母相连，螺母通过电动机转速变化产生上下移动的动作，推动芯杆开启或关闭阀门。
具体来说，它的启闭过程可以分为以下三个步骤：1、电机启动：电动机启动时，其输出的旋转力矩通过机构体传递给阀门芯杆，使其运动；2、阀门移位：随着阀门芯杆的运动，其与阀门盖板连接的同轴轴承也开始运动，然后带动阀门芯杆和阀门芯直线运动，直到阀门芯处于完全开启或关闭位置。
3、电机停止：当阀门芯完全打开或关闭时，电动机自动停止，阀门达到最终的启闭状态。
二、结构特点1、针对不同需求：电动截止阀通常分为直通式、角式、法兰式、蝶式等多个不同型号，以满足不同用户对于阀门型号、工作压力、切断介质等方面的需求。
2、电气控制：电动截止阀采用计算机控制技术，可通信监测，远程操作，自动化调节。
它具有自学功能，能够在程序库遇到相似命令时自发得出相应操作。
3、经济高效：在自来水管道、油气输送管道等领域应用广泛。
它具有性能优异、操作方便、经济高效等显著优点，为用户节约大量的时间和资金成本。
三、应用范围电动截止阀的应用已经涵盖了各个领域。
在煤气、石油化工、冶金、电力、水利等领域内，其存在意义重大。
下面是该阀门的具体应用：1、冶金行业：电动截止阀广泛应用于冶金行业的炉渣处理、冷却水循环、煤气燃烧、氧气输送等流体介质的控制和调节。
2、化工行业：采用电动截止阀控制的管道一般具有高效、精准和可靠等优点，能够保证流体的密封性和稳定性，被广泛应用于各种化工生产线中。
3、电力行业：电压、电流变化对电动截止阀的影响很小，因此其应用领域广泛。

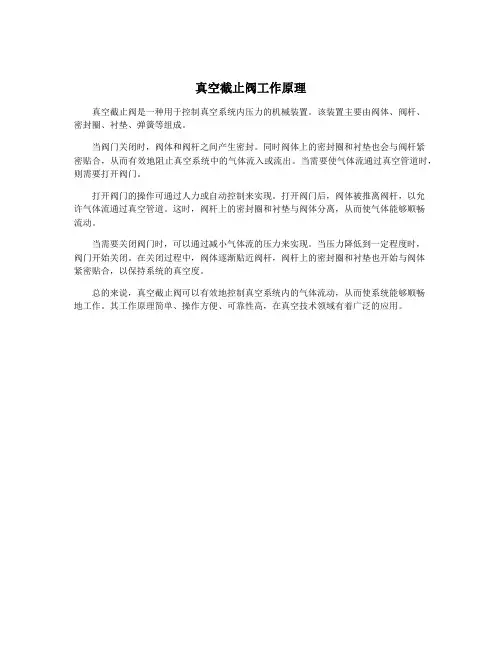

真空截止阀工作原理
真空截止阀工作原理
真空截止阀是一种用于控制真空系统内压力的机械装置。
该装置主要由阀体、阀杆、
密封圈、衬垫、弹簧等组成。
当阀门关闭时，阀体和阀杆之间产生密封。
同时阀体上的密封圈和衬垫也会与阀杆紧
密贴合，从而有效地阻止真空系统中的气体流入或流出。
当需要使气体流通过真空管道时，则需要打开阀门。
打开阀门的操作可通过人力或自动控制来实现。
打开阀门后，阀体被推离阀杆，以允
许气体流通过真空管道。
这时，阀杆上的密封圈和衬垫与阀体分离，从而使气体能够顺畅
流动。
当需要关闭阀门时，可以通过减小气体流的压力来实现。
当压力降低到一定程度时，
阀门开始关闭。
在关闭过程中，阀体逐渐贴近阀杆，阀杆上的密封圈和衬垫也开始与阀体
紧密贴合，以保持系统的真空度。
总的来说，真空截止阀可以有效地控制真空系统内的气体流动，从而使系统能够顺畅
地工作。
其工作原理简单、操作方便、可靠性高，在真空技术领域有着广泛的应用。
波纹管截止阀工作原理
波纹管截止阀工作原理
波纹管截止阀是一种常用的工业阀门，它通过调节流体的流动来控制流量的大小。
波纹管截止阀的工作原理如下：
1. 开启状态：当波纹管截止阀处于开启状态时，阀门内部的波纹管呈直线形状，流体可以通过波纹管直接流过。
2. 关闭状态：当需要关闭波纹管截止阀时，通过旋转阀杆，使波纹管开始弯曲。
波纹管的弯曲使得流体无法通过，从而实现了阀门的关闭。
3. 调节流量：通过旋转阀杆，可以调节波纹管的弯曲程度，从而控制流体的通断和流量大小。
4. 密封性能：波纹管截止阀在关闭状态下，波纹管与阀座之间形成了良好的密封，防止流体泄漏。
5. 压力均衡：波纹管的弯曲在关闭阀门时可以提供压力均衡，减少了对阀门的额外负荷，并保护了波纹管的使用寿命。
总结起来，波纹管截止阀通过调节波纹管的弯曲度来实现流体的通断和流量的调节。
它具有结构简单、密封性好、操作方便等优点，在工业领域得到广泛应用。
截止阀结构形式
截止阀结构形式截止阀是一种常用的管道阀门，用于控制介质的流动。
它的结构形式多种多样，其中一种常见的结构形式是截止阀结构形式。
本文将对截止阀结构形式进行详细介绍。
一、截止阀的基本结构截止阀的基本结构由阀体、阀盖、阀瓣、阀杆和传动装置等组成。
其中，阀体是截止阀的主要部件，其内部设置有阀座，阀瓣通过阀杆与传动装置相连，通过传动装置的操作来控制阀瓣的开启和关闭。
二、截止阀的工作原理截止阀通过阀瓣的升降来控制介质的流动。
当阀瓣下降时，与阀座紧密贴合，阻止介质的流动；当阀瓣上升时，与阀座分离，允许介质流过。
通过传动装置的操作，可以控制阀瓣的升降，从而实现对介质的开闭控制。
三、截止阀的结构形式1. 直通截止阀：直通截止阀是最常见的一种截止阀结构形式。
它的阀体与管道轴线呈直线排列，介质的流动方向与管道轴线保持一致。
这种结构形式适用于直线管道，操作简单方便。
2. 角式截止阀：角式截止阀的阀体与管道轴线呈角度排列，介质的流动方向与管道轴线存在一定的偏差。
这种结构形式适用于需要改变介质流动方向的场合，如水力系统中的分支管道。
3. Y型截止阀：Y型截止阀的阀体内部呈Y形结构，具有较大的流通面积，能够减小流阻，降低压力损失。
这种结构形式适用于对压力损失要求较高的场合。
4. 风门式截止阀：风门式截止阀的阀体内部设置有风门，通过调节风门的开度来控制介质的流量。
这种结构形式适用于对流量调节要求较高的场合，如空调系统中的风量调节。
四、截止阀的应用领域截止阀广泛应用于各个行业的管道系统中，如石油化工、电力、冶金、化肥、造纸等行业。
它可以用于控制各种介质的流动，如液体、气体和蒸汽等。
截止阀的结构形式多样，可以根据介质的特点和工艺要求选择合适的截止阀。
五、截止阀的优缺点截止阀具有以下优点：结构简单紧凑，体积小，重量轻；密封性好，能够实现零泄漏；流通能力大，流阻小；操作方便，开启和关闭快速。
然而，截止阀也存在一些缺点，如压力损失较大，流体阻力大，容易产生水锤等。
液压截止阀工作原理
液压截止阀工作原理
截止阀，又名为截止阀，是指在管路中起到切断作用的阀门，也叫截止阀、截止阀、闸阀。
它是管路中最基本的部件，其作用是截住从设备或管道上通过的流量，并开闭相应的出口或入口阀门。
截止阀可用于截断或接通管路中的介质。
其结构简单、密封性能可靠，在工业管道上广泛使用。
截止阀体结构与闸阀相同，它是由阀体、阀盖、密封圈和弹簧等组成。
阀盖上有两个可动密封圈，通过两个不同尺寸的螺纹与阀体上的一个固定密封圈连接。
阀盖上有一个圆形的孔，孔中有两个圆孔，圆孔直径与阀杆上的圆形通孔直径相同。
当把两个密封圈推入阀座时，由于圆通孔与阀座间有一定压力，因此在圆通孔内产生轴向推力，将阀杆顶起，使阀芯脱离管壁而升降。
在介质作用下，当外力解除后，由弹簧使密封圈自动回到原来位置。
当阀芯离开管壁时，密封圈又将力传递给阀盖圆形孔内的圆孔。
这时圆通孔与阀门关闭后的密封面接触，在外力解除后可以自动恢复到原来位置。
—— 1 —1 —。
截止阀
截止阀一、简介截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
按连接方式分为三种：法兰连接、丝扣连接、焊接连接。
从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
截止阀的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。
阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
二、工作原理截止阀，也叫截门，是使用最广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下，所以安装时有方向性。
截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
截止阀作为最重要的截断类阀门之一,在航空航天领域发挥着重要的作用。
各种阀门种类及工作原理
一、闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。
按闸板构造分, 也分两类, 一是平行, 二是模式。
二、截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类: 直通式、直角式及直流式斜截止阀。
三、蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
四、球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
五、旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
阀门种类、原理(有图)
各种阀门种类和原理1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。
按闸板构造分 , 也分两类 , 一是平行 , 二是模式。
2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
截止阀基础知识
/
截止阀的分类
• • • • • 1.根据截止阀的通道方向，分为： 1）直通式截止阀 2）直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动 状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。 3）角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力 降比常规结构的截止阀小。 4）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座 通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹 性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷 把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成制形式的柱塞或特殊的套环，也可以用于调节流量。 2.根据截止阀阀杆上螺纹的位置可分： 1）上螺纹阀杆截止阀：截止阀阀杆的螺纹在阀体的外面。其优点是阀杆不受介质侵蚀， 便于润滑，此种结构采用比较普遍。 2）下螺纹阀杆截止阀：截止阀阀杆的螺纹在阀体内。这种结构阀杆螺纹与介质直接接 触，易受侵蚀，并无法润滑。此种结构用于小口径和温度不高的地方。
/
截止阀结构及注意事项
• • • • • • • • • • • • • • • 截止阀的结构形式： 截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体 的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用 锻造，适用于较小通经、较高压力的的截止阀。 截止阀的安装与维护应注意以下事项： 1、手轮、手柄操作的截止阀可安装在管道的任何位置上。 2、手轮、手柄及伟动机构，不允许作起吊用。 3、介质的流向应与阀体所示箭头方向一致。 截止阀的主要标准： 1、GB12233-89《通用阀门铁质截止阀与升降式止回阀》 2、GB12235-89《通用阀门法兰连接钢制截止阀与升降止回阀》 3、JB/T53174-94《截止阀产品质量分等》 4、JB/T53165-92《高压平衡截止阀》 5、GB/T587-93《船用法兰青铜截止阀》 6、GB/T590-93《船用法兰铸铁截止阀》 7、GB8464-87《内螺纹连接闸阀、截止阀、球阀、止回阀、基本尺寸、铁制截止阀》 8、GB8465.2-87《内螺纹连接闸阀、截止阀、球阀、止回阀基本尺寸铁制截止阀》
波纹管密封截止阀的工作原理和典型应用
瓦纹管密封截止阀的工作原理和典型应用在蒸汽从锅炉房到生产设备的输送过程中有不少分气缸，分气缸上的截止阀的性能好坏对整个输汽及能源的节约，起到了非常重要的作用。
很多时候，以前手动蒸汽阀门选用的是有填料的截止阀，此类阀门在使用中密封性差，开关不灵活，使用寿命短。
经常需要对截止阀进行维护，特别是分汽缸上开关频率较高的截至阀，刚换了填料之后不久又开始泄漏蒸汽，既影响工作环境又浪费了大量的蒸汽。
在蒸汽的输送、分配、使用中，合适的选择是波纹管密封截止阀。
大量的在蒸汽管道上，尤其是分汽缸上填料的截止阀都逐步更换为DBF波纹管密封截止阀。
波纹管米粉截止阀的工作原理就是用一头焊接在阀杆上、一头密封在阀盖和阀体之间的金属波纹管替代原来的阀杆密封盘根填料，截止阀的开关和调节会压缩和拉伸金属波纹管，从而彻底杜绝了蒸汽从阀杆处泄露的可能。
DBF波纹管密封截止阀使用年限都在5年以上，阀门开闭操作非常灵活、而且更重要的是杜绝使用后蒸汽外漏的故障，也不需要经常进行维护更换填料。
所以，从长远来看，使用高质量的蒸汽阀门是非常经济的，因为：1、零泄漏运行，避免了常常被忽视的“跑冒滴漏”的浪费。
2、免维护，维护更换填料首先浪费了大量的人力成本，其次还要消耗大量的填料。
3、运行稳定，没有停机困扰，需要更换填料的截至阀在维修后使用不久便会再次泄漏蒸汽，如果生产线是连续生产，那么只有等到停机才能处理。
而且严重的泄露还会可能造成生产线的停产，损失将是很难估量的。
瓦特DBF200选用316Ti波纹管，动作次数超10000次，具备了操作轻便，完全避免内漏和外漏；调质渗氮阀杆，耐磨抗变形，柔性阀芯阀杆连接，客服阀门半开时脉动流，保护波纹管，提供整阀3年质保。
司太立堆焊阀座，抗冲蚀能力好，100%出厂密封性测试，密封等级超4级。
在一些重要的蒸汽使用场合，比如温控阀前后、减压阀前后，用汽设备入口等使用瓦特DBF200波纹管密封截止阀都是非常不错的。
实践证明杭州瓦特节能工程有限公司的波纹管密封截止阀的一个优势就是不需要任何的维护，大大减轻了蒸汽系统的维护需求，节约成本，减少企业非计划停机。
常用阀门结构及工作原理
常用阀门结构及工作原理阀门是用来控制流体（液体、气体、粉体）流动的装置，常用于管道系统中。
阀门的常用结构包括截止阀、球阀、蝶阀、调节阀等，它们都有不同的工作原理。
1. 截止阀（Globe valve）：截止阀是一种通过阀瓣的上下移动来控制流体流动的阀门。
它由阀体、阀瓣、阀杆和阀座组成。
阀杆通过螺纹连接阀瓣和手动或电动的操作机构。
当阀瓣抬起时，流体就可以通过阀体的通道；当阀瓣放下时，阀座会阻止流体流动。
截止阀主要用于调节流体的流量和压力。
由于阀瓣移动距离小，因此截止阀在高压和高流量的情况下也能够保持较好的密封性。
2. 球阀（Ball valve）：球阀是一种通过旋转球体来控制流体流动的阀门。
它由阀体、阀座、阀球、阀杆和操作机构组成。
阀杆通过螺纹连接阀球，当阀杆旋转时，阀球的孔口会与阀座对齐或偏离，从而控制流体的流动。
球阀由于结构简单、密封可靠，因此广泛应用于各个领域，特别是切断流体流动的场合。
3. 蝶阀（Butterfly valve）：蝶阀是一种通过旋转圆盘来控制流体流动的阀门。
它由阀体、阀盘、阀杆和操作机构组成。
阀杆通过螺纹连接阀盘，在阀杆旋转的过程中，阀盘可以停止流体的流动或使其通过。
蝶阀由于结构简单、操作灵活、流阻小，被广泛用于大流量的管道系统中。
4. 调节阀（Control valve）：调节阀是一种可以根据需要调节流体流动的阀门。
它由阀体、阀芯、阀座、阀杆和操作机构组成。
阀芯可以根据外界的操纵信号来变化阀座与阀芯之间的间隙大小，从而控制流体流动量。
调节阀可以根据需要控制流体的压力、流量、温度等参数，被广泛应用于自动控制系统中。
这些阀门的工作原理都是通过控制阀瓣、阀球、阀盘等零件的位置或旋转来控制流体的流动。
它们可以在手动或自动的控制下工作，通过开关或调节操作来实现对流体流动的控制。
阀门的内部结构和工作原理的选择取决于管道系统的具体要求，如流体性质、流量、压力、温度等。
双作用节流截止阀工作原理
双作用节流截止阀工作原理双作用节流截止阀是一种常见的工业阀门，其在工业生产中发挥着重要作用。
它的工作原理是通过控制介质的流量和压力来实现流体的节流和截止。
这种阀门结构复杂，但是却能够有效地控制流体介质的流动，保证工艺系统的稳定运行。
在工业生产中，双作用节流截止阀被广泛应用于各种领域，如化工、石油、冶金等。
本文将深入探讨双作用节流截止阀的工作原理及其在工业生产中的应用。
首先，我们来了解一下双作用节流截止阀的结构。
这种阀门通常由阀体、阀座、阀芯、阀杆等部件组成。
阀体是阀门的主体部分，用于连接管路，起到支撑和密封的作用。
阀座和阀芯是双作用节流截止阀的关键部件，通过相互配合来控制介质的流动。
阀杆则是用来调节阀门开启和关闭的动作。
整个结构紧凑，具有较高的密封性能和耐压能力。
双作用节流截止阀的工作原理主要包括节流和截止两个方面。
在节流工作时，阀门通过调节阀芯的位置，改变介质通过阀门的流通截面积，从而控制介质的流量。
通过减小流通截面积，可以实现对介质流速的控制，从而达到节流的目的。
在截止工作时，阀门通过调节阀芯的位置，将流通截面完全关闭，阻止介质的流动。
这种截止作用可以有效地切断介质的流通，保证系统的安全运行。
双作用节流截止阀通过控制节流和截止两种工作模式来实现对流体介质的精确定量控制。
在实际应用中，可以根据工艺需要，合理地调节阀门的开启度和关闭度，从而实现对介质流量和压力的精确控制。
这种阀门广泛应用于各种工业生产领域，如化工生产过程中的介质控制、石油钻采过程中的井口控制等。
双作用节流截止阀的工作原理涉及流体力学、热力学等多个领域的知识。
在节流过程中，介质经过阀门时会受到阻力的作用，从而产生一定的压力损失。
阀门的节流特性可以通过流量系数来描述，通过调节阀门的结构参数和操作方式，可以改变阀门的节流特性，实现对介质流速和流量的控制。
在截止过程中，阀门需要具有良好的密封性能，以确保介质流通截面完全关闭，防止介质泄漏。
废非平衡直通截止阀工作原理
废非平衡直通截止阀工作原理废非平衡直通截止阀是一种常见的管道阀门，广泛应用于各种工业领域，以实现管道流体的控制和截断。
它的工作原理是通过阀芯在阀座上的密封面上实现阀门的开启和关闭，以控制介质的流动。
本文将详细探讨废非平衡直通截止阀的工作原理，包括其结构特点、工作原理、适用范围及优缺点等方面，旨在帮助读者更好地理解和应用这一阀门设备。
废非平衡直通截止阀是一种双座式截止阀，其结构简单、密封可靠，广泛应用于各种条件下的管道控制。
其主要由阀体、阀盖、阀芯、阀杆、密封圈等部件组成。
在工作时，通过旋转阀杆，使阀芯在阀座上移动，从而改变阀门的开启程度，实现介质的控制和截断。
阀芯与阀座之间的密封面采用金属或合金材料制成，具有很好的耐磨性和耐腐蚀性，确保阀门的长期稳定运行。
废非平衡直通截止阀的工作原理主要通过阀芯和阀座之间的密封面实现。
在阀门关闭状态下，阀芯通过阀杆与阀座紧密贴合，形成完全密封的状态，阻止介质流经管道。
而在阀门开启时，通过旋转阀杆，使阀芯与阀座分开，介质可以顺畅流过。
其工作原理简单清晰，操作方便灵活，适用于多种介质和工况。
废非平衡直通截止阀适用于各种工况下的介质控制，包括液体、气体、蒸汽等。
其主要优点包括密封性好、结构简单、使用寿命长、操作方便等。
而其缺点主要体现在阀门启闭时需要较大的力量，不适用于高温高压等特殊情况。
因此，在实际应用中，需要根据介质特性和工况要求选择合适的阀门类型。
让我们让我们总结一下，废非平衡直通截止阀是一种常用的管道阀门，其工作原理简单清晰，结构稳定可靠，适用范围广泛。
通过对其工作原理的深入了解，可以更好地掌握其在实际工程中的应用，提高管道系统的控制效果和安全性。
希望本文对读者有所帮助，谢谢！。
截止阀的结构及特征
截止阀的结构及特征
1.截止阀的外观呈球形，因此也被为球形阀。
阀体内部设有间隔（也叫隔扇），入口与出口的中心在一直线上。
1.密封结构是由设置在间隔的阀座面与推动阀瓣的流体相抗衡来实现密封。
2.开闭距离比闸阀短，因此开闭时间也短。
3.用于小尺寸阀门时，密封性可靠。
4.流路会发生较大的S形变化，相较于其他阀门，改结构下流体比较难以流动。
为便于流体的流动，也有将阀体形状设计成Y形的。
1.其他阀门的流量特性基本上都是固定的，而截止阀则可以通过改变阀瓣的形状来改
变流量特性（可以改变等百分比流量特性、线性特性、快速开闭特性等）。
这是其
他阀门所没有的重大特征。
使用方法
1.通常用于200A（8B）以下的尺寸，用于断流阀时，通常用于更小的尺寸。
2.多用于调节流量或压力的目的。
调节流量或压力时，如果阀门开度较小，阀瓣座与
阀体座的间隙也比较小，可能会引起冲刷现象，因此选择阀门尺寸时必须对阀门容
量系数（Cv值）进行计算，以确保达到最佳的阀门开度。
3.高压流体时，可以采取使流体从阀瓣上方通过，在阀门关闭时依旧利用流体的压力
来提高密封性能的使用方法。
4.有余阀门流路采取了较其他阀门难以流动的结构，因此不适用于高粘性流体、泥浆
流体等。
此外，根据其阀门形状，是压力损失最大的阀门，请尽可能避免单单作为
切断阀使用。
平衡截止阀工作原理
平衡截止阀工作原理平衡截止阀是一种常见的阀门类型，它在工业领域广泛应用于流体控制系统中。
它的工作原理基于平衡力的平衡，通过调节阀芯的位置来控制流体的流量和压力。
平衡截止阀由阀体、阀盖、阀芯和阀座组成。
阀体和阀盖通常由金属材料制成，具有良好的耐压性能。
阀芯位于阀体内部，可以沿轴向移动，与阀座之间形成密封。
在阀芯的两端分别有进口和出口通道，当阀芯位于关闭位置时，进口通道与出口通道之间被阻断，流体无法通过。
而当阀芯位于开启位置时，进口通道与出口通道之间形成一条畅通的通道，流体可以自由流动。
平衡截止阀的特点之一是具有平衡力的平衡。
阀芯上部和下部的压力可以通过连接管道进行平衡，使得阀芯受到的上下压力相等。
当流体从进口通道流入阀体时，阀芯受到上部压力的作用，向下移动；而当流体从出口通道流出时，阀芯受到下部压力的作用，向上移动。
通过调节阀芯的位置，可以实现对流体流量和压力的精确控制。
平衡截止阀的工作原理可以简单描述为：当阀芯位于关闭位置时，阀芯上部的压力大于下部压力，阀芯受到上部压力的作用，保持关闭状态；当阀芯位于开启位置时，阀芯上部和下部的压力相等，阀芯受到平衡力的作用，保持开启状态。
平衡截止阀的工作原理使得它具有一些优点。
首先，它可以在高压差条件下工作，因为阀芯受到平衡力的作用，不会因为高压差而产生过大的阻力。
其次，它对流体流动方向没有限制，可以实现双向流动，具有较好的通用性。
此外，由于阀芯上下部的压力平衡，阀芯的操作力较小，开关轻便灵活，易于控制。
然而，平衡截止阀也存在一些局限性。
首先，由于阀芯需要沿轴向移动，所以它的启闭速度相对较慢，不适用于快速切断流体的场合。
其次，它的密封性能受到阀芯和阀座之间的接触面积和密封材料的影响，需要进行定期维护和更换。
此外，由于阀芯的移动部件较多，容易受到污染和磨损，需要注意清洁和润滑。
总的来说，平衡截止阀是一种常见的流体控制阀门，它的工作原理基于平衡力的平衡，通过调节阀芯的位置来实现对流体流量和压力的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、上密封：空调截止阀的上密封采用O-Ring 密封，该密封属于成型填料密封类型，主要依靠填料本身在机械压紧力和介质压力下产生弹塑性变形（自紧作用，如图）发挥密封作用。
O-Ring 密封是典型可靠的密封方式，配合相应的润滑脂，在不同环境下（如高压、高低温）具有良好的动、静密封效果。
1F 2
F 1、F 2-O 型圈初始接触应力（自紧作用）
P 1-O 型圈在工作条件下的接触应力
P 0-阀体工作压力为了使截止阀在O 型圈密封出现异常时（如磨损，老化，高低温失效等），能够有效地防止冷媒外泄。
其上盖螺母在设计上要求有密封功能（二次密封），其密封原理：通过对上盖螺母施加规定的力矩，使其密封角与阀体上盖（如下图）产中塑性变形而紧密接触，从而产生密封作用。
二、下密封：截止阀的下密封通过对阀杆施加规定的力矩，使其锥面与阀体下密封线（如下图）产中塑性变形而紧密接触，从而产生密封作用，是截止阀作为空调室内、室外机连接部件的关键功能。
