第一步型号确认：确认变频器的型号与所购买的变频器的型号是否一致。
如不一致，让代理商退货。
第二步运输确认：打开包装后，检查变频器在运输过程中有无损坏。
如有损坏，让代理商退货。
第三步电压确认：现场的电源电压应在变频器所接受的电压范围内。
否则，下面的所有步骤停止。
第四步机械安装
第五步电机、变频器的绝缘测量。
然后给变频器连线：按照图纸，连接电机线到T1,T2,T3 上，确保连接与电压一致；在确保电源关闭之后连接主电源到R,S,T；连接控制源；连接速度给定源。
有网络的连接网络。
第六步上电调试
语言修改：上电后会显示语言选择。
(仅上电第一次要做此修改)（以施耐德为例）
第七步恢复出厂设置
第八步：访问等级修改
电气维修人员一般把此访问等级设为专家权限。
第九步：设定电机参数：电机的功率、电压、电流、频率、转速等，并作自整定。
第十步：设加减速时间：设置合理的加减速时间。
第十一步：设保护参数电机的热保护电流值；电流限幅值等。
第十二步：设控制源、频率源：在 1.6 命令中设启动变频器的通道，频率给定的通道。
设置最高频率、最低频率等。
第十三步：有应用功能的分配应用功能。
如制动逻辑控制。
第十四步确定电机的转向给定以较小的频率，点动变频器，确认电机的转向；如相反可修改 1.4 中参数PHr。
第十五步：记录几个频率段的电流值。
第十六步：关键参数设置纪录
第十七步：I/O 分配表。
ATV312施耐德变频器参数设置
3个灯循环闪烁，此模式不可设参数）进入本地模式才可以设置参数。
ESC 退出，旋转键盘可选择参数。
五、 变频器运行信号输出设置 （默认输出端子R2A ， R2C ） 1_0_ rUn 六、 '专京补偿设赛（系统默认 2曲0 K SEt^Fr-（根据需求设置，每次増加 5%）ATV312施耐德变频器参数设置MODE--模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET-停止/复位注：全新变频器默认运程模式（左边 按MOD 键3秒至灯不闪烁， 每次按键盘中间进入或者确认，按 必设参数： 1、电机参数（根据电机铭牌设drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转 速）2、 SEt---ltH 电机热电流（按电机额定电 流1.2倍设置）HSP 上限频率（默认50HZ,电机是60HZ 的要 设置60HZ ） 3、 FLt---rsf---LI5 故障复位点 一、面板操作 1、CtL---LAC---L3 （按键盘中间2秒确定） 七、监控 SUP — rFr 输出频率LCr 电机电流ULn电机电压OPr电机功率八、故障代码XF—过浇OHF —变频器过热OLF-电机过载OPF…电机玦相SOF—电机超速旣F-电机短路（相'地〉05F —电源过压PHF—电源缺相USF线路电源久压电机缺相屏蔽：FU-0PL -no九、在端了控制且设蚤好对应兹数的前提下，不修改蜃数让变频器运行方法（只作调试用九用一条线短接变频器上的端子：正转一短接2抽端子与LI1端子反转一短接2购端子与LI2端子CHCF--SEPCdl---LOC （本地）Frl---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率（100对应HSP设置频率,50/60HZ ）进到该参数里面，再旋转键盘可调频率。
二、端子控制1、CtL---LAC---L3 （按键盘中间2秒确定）CHCF--SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI运行频率（100对应HSP设置频率,50/60HZ）1、CtL---LAC---L3 （按键盘中间2秒确定）CHCF--SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O----CrL3控制最小值9.2 （计算公式：16-40x压力+4, 40是传感器量程）CrH3 控制最大值11.2 （9.2-11.2 对应13-18MPa 稳定在15, 16MPR AOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置。
施耐德变频器参数设置
施耐德变频器参数设置施耐德是全球领先的电气设备制造商，其提供的变频器产品常用于电机调速控制系统中。
施耐德变频器参数设置涉及多方面的考虑，包括电机额定功率、负载特性、控制方式等。
在本文中，将详细介绍施耐德变频器参数设置的相关内容。
首先，施耐德变频器的参数设置需要根据电机的额定功率来确定。
变频器的额定功率应与电机额定功率相匹配，以确保系统的稳定运行。
在设置变频器参数时，需要根据电机额定功率选择适当的变频器型号，并确保变频器的额定功率与电机额定功率一致。
其次，施耐德变频器参数设置还涉及到负载特性的考虑。
根据负载的类型和特性，需要调整变频器的一些参数，以适应不同的负载要求。
例如，对于重载负载，可以适当提高变频器的过载能力；对于轻载负载，可以适当提高变频器的效率，以减少能耗。
另外，施耐德变频器参数设置还需要考虑控制方式的选择。
施耐德变频器提供了多种控制方式，包括恒定转矩控制、变转矩控制、速度闭环控制等。
根据实际需求，可以选择适当的控制方式，并设置相关的参数。
在施耐德变频器参数设置过程中，还需要关注一些其他的参数，如频率范围、加速时间、减速时间、跟踪误差等。
这些参数的设置会影响到系统的动态性能和稳定性能，需要根据具体应用的要求进行调整。
此外，施耐德变频器还支持多种通信协议和接口，可以与上位机进行通信，实现远程监控和控制。
在参数设置过程中，也需要考虑通信接口的设置，以便与上位机进行数据交换和控制指令传输。
最后，施耐德变频器参数设置完成后，需要进行系统的调试和性能测试，以验证参数的设置是否符合要求。
在调试过程中，应密切关注电机的运行状态，如电流、转矩、速度等参数的变化，以确保系统能够正常运行和达到预期的控制效果。
总之，施耐德变频器参数设置涉及多方面的考虑，包括电机额定功率、负载特性、控制方式、通信接口等。
在设置参数时，需要根据实际需求进行调整，并进行系统的调试和性能测试，以确保系统的稳定运行和良好的控制效果。
施耐德变频器参数设置
施耐德变频器参数设置
引言
《孙子·谋攻篇》：“知彼知己，百战不殆；不知彼而知己，一胜一负；不知彼，不知己，每战必殆。
”
工业设备的使用如何达到最大效能以及最佳效果，需要使用人员充分了解设备性能以及工艺要求，所以变频器参数设置或者优化是非常重要的环节，古人云失之毫厘差之千里就是这个道理。
优化后效果更好
一、变频器基本参数设置
参数设置可以是手持编程器操作，也可以是面板操作，部分机型还可以是电脑软件下载参数组
面板按键简介
1、变频器运转的最简配置
1.1电机铭牌参数
几线制电压V、电流A、频率Hz
1.2电机限制参数（优化）
启动加减速时间输出频率上下限值制动模式
接线方式选择
电机铭牌参数
新能参数
二、变频器调试注意事项
变频器调试步骤一般遵循：通电测试、空载运行测试，带载运行测试，联机互动测试
1.通电测试
通电测试主要是测试变频器各操作按键是否正常有效，显示模块是否正常。
显示与按键是否正常
2.变频器空载运行测试
主要测试项目：变频器手动，点动运行是否正常，加减频率是否流畅。
测试方法:需要脱开电机负载进行。
3.带载运行测试
主要测试：变频器在带载情况下最大速度和最小速度时候输出转矩是否合规，以及加减速时间是否符合工艺要求等
4.联机互动测试
主要是变频器参数优化方面的设置，使变频器能满足生产工艺各方面需求。
发放施耐德变频器参数设置说明
发放施耐德变频器参数设置说明施耐德变频器是一种电力变频设备，能够调节电机的转速和输出电压，实现对电力系统的精确控制。
在使用施耐德变频器前，需要对其进行参数设置，以确保其正常运行和满足特定应用需求。
首先，需要设置变频器的基本参数。
这些参数包括电源电压、频率、输出电压、额定电流等。
电源电压和频率是根据应用环境来确定的，需要与电机的额定电压和频率相匹配。
输出电压需要根据具体负载来确定，一般来说，输出电压应该接近于电机工作时的额定电压。
额定电流是电机能够承受的最大电流值，需要根据电机的额定功率和电压来计算。
其次，需要设置变频器的控制方式。
施耐德变频器有多种控制方式可选，例如恒定转速控制、恒定转矩控制等。
恒定转速控制是指通过调节变频器的输出频率来实现电机恒定转速的控制，适合于对转速要求较高的应用。
恒定转矩控制是指通过调节变频器的输出电流来实现电机恒定转矩的控制，适合于对负载变化较大的应用。
需要根据具体应用需求选择合适的控制方式，为此需要了解变频器的各种控制方式的特点和适用范围。
在设置变频器的控制方式时，还需要设置速度和转矩的上下限。
这些限制值可以根据具体应用需求来设定，以保证电机在工作范围内的稳定运行。
比如，可以根据转矩值来确定电机的负载变化范围，从而设定转矩的上下限，避免负载过大或过小导致电机失速或过载。
此外，还需要设置变频器的保护参数。
保护参数包括过流保护、过载保护、过温保护等。
这些保护参数可以根据变频器和电机的额定值来设定，以保证电机在工作过程中不受损坏。
例如，可以设定过流保护值，当电机电流超过这个值时，变频器会自动停机保护。
最后，还需要设置变频器的通信参数。
施耐德变频器支持多种通信协议，例如Modbus、CANopen等。
通过设置通信参数，可以实现与其他设备的数据交换和远程监控。
需要根据具体应用需求选择合适的通信协议和设置相应的参数。
以上是对施耐德变频器参数设置的一些建议，根据具体应用需求和设备技术要求，可能还需要设置其他参数。
施耐德变频器参数设置

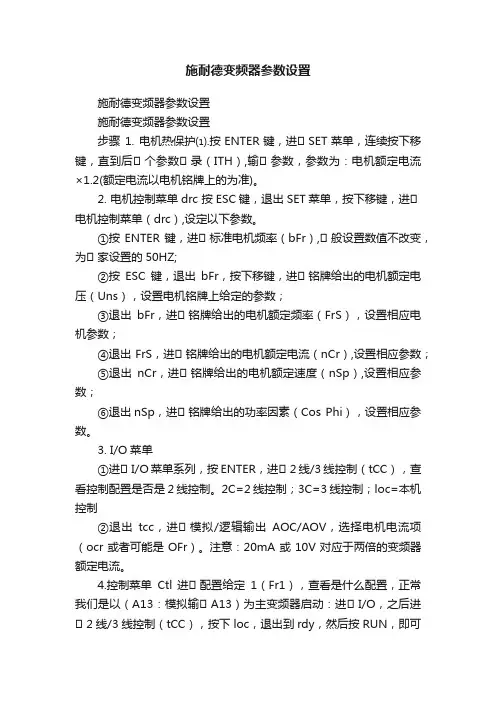

施耐德变频器参数设置施耐德变频器参数设置施耐德变频器参数设置步骤1. 电机热保护⑴.按ENTER键，进⼊SET菜单，连续按下移键，直到后⼊个参数⼊录（ITH）,输⼊参数，参数为：电机额定电流×1.2(额定电流以电机铭牌上的为准)。
2. 电机控制菜单drc 按ESC键，退出SET菜单，按下移键，进⼊电机控制菜单（drc）,设定以下参数。
①按ENTER键，进⼊标准电机频率（bFr）,⼊般设置数值不改变，为⼊家设置的50HZ;②按ESC键，退出bFr，按下移键，进⼊铭牌给出的电机额定电压（Uns），设置电机铭牌上给定的参数；③退出bFr，进⼊铭牌给出的电机额定频率（FrS），设置相应电机参数；④退出FrS，进⼊铭牌给出的电机额定电流（nCr）,设置相应参数；⑤退出nCr，进⼊铭牌给出的电机额定速度（nSp）,设置相应参数；⑥退出nSp，进⼊铭牌给出的功率因素（Cos Phi），设置相应参数。
3. I/O菜单①进⼊I/O菜单系列，按ENTER，进⼊2线/3线控制（tCC），查看控制配置是否是2线控制。
2C=2线控制；3C=3线控制；loc=本机控制②退出tcc，进⼊模拟/逻辑输出AOC/AOV，选择电机电流项（ocr或者可能是OFr）。
注意：20mA或10V对应于两倍的变频器额定电流。
4.控制菜单Ctl 进⼊配置给定1（Fr1），查看是什么配置，正常我们是以（A13：模拟输⼊A13）为主变频器启动：进⼊I/O，之后进⼊2线/3线控制（tCC），按下loc，退出到rdy，然后按RUN，即可运⼊，退出按STOP/RESET通常施耐德变频器需要通讯时，设置参数如下：I/O : TCC=2CCTL : LAC=L3FR1=NDBFR2=NORFC=FR1CHCF=SEPCD1=TERCD2=NDBCON : ADD=具体地址（舍弗勒加热炉⼊带地址为1，油槽⼊带地址为3）TBR=9.6TFO=8N1TTO=30FLT : RSF=LI6SLL=NO。
施耐德变频器参数设置
施耐德变频器参数设置通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到准备状态（显示rdY）。
其他参数的设置可参照这个流程。
具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。
对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行，根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。
1、宏配置：针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。
ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简单启动菜单”下修改。
如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。
2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。
3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。
具体操作为：进入“1.1简单设置”或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。
如果自整定成功，屏幕显示“电阻已整定（done）”，否则显示“no”。
施耐德变频器调试步骤
施耐德变频器调试步骤1.确认电源和电机连接：首先，检查变频器的电源和电机的连接，确保接线正确、牢固。
同时，也需要确认电源电压和变频器额定电压一致。
2. 设置运行参数：将变频器接通电源后，使用编程器（如施耐德的SoMove软件）连接到变频器，设置运行参数。
包括选择运行模式（如速度控制模式或转矩控制模式）、设定目标转速或转矩、设置保护参数等。
3.调节电机参数：根据电机的额定参数和实际情况，设置变频器的电机参数。
主要包括电机额定功率、额定电流、电机类型（如异步电机或同步电机）、电机的极数等。
4.运行参数检查：确认所有运行参数设置正确后，可以通过编程器对变频器进行自动测试，检查运行参数和控制效果。
可以调节变频器的加速时间、减速时间等参数，观察变频器的响应。
5.检查保护功能：调试完成后，需要测试变频器的保护功能。
在正常运行时，可以模拟异常情况（如过流、过压等），观察变频器是否能够及时切断电源，保护电机和设备的安全。
6.故障诊断：如果调试中出现故障或异常情况，需要进行故障诊断。
可以通过编程器上的故障代码和故障诊断工具来定位故障原因，并进行修复。
常见的故障包括过载、短路、过热等。
7.驱动系统优化：调试完成后，可以进行驱动系统的优化。
根据实际情况，调整变频器的参数，使驱动系统更加高效、稳定。
可以调整变频器的响应速度、反馈控制方式等参数，以提高控制精度。
8.运行监测和维护：设备投入使用后，需要定期进行运行监测和维护。
可以通过变频器上的运行数据和报警记录，了解设备的运行状态，及时发现和处理故障。
同时，也需要进行定期的清洁和润滑工作，确保变频器和电机的正常运行。
以上是施耐德变频器调试的主要步骤，通过正确的调试和维护，可以确保变频器和电机的正常运行，提高设备的可靠性和效率。
需要注意的是，在调试过程中，要遵循安全操作规程，避免电击和其他事故的发生。
同时，也建议参考施耐德的操作手册和技术支持文档，以获取更详细和准确的调试步骤和方法。
施耐德变频器参数设置
11施耐德变频器参数设置施耐德ATV32变频器参数设置一、恢复至出厂值回到出厂设置：ConF > FCS->Fry(设置成ALL)然后返回，选择CONF>FCS->GFS> yes(2S以上)只要运行一完成，GFS参数就自动变回至[NO]二、根据实际电机名牌设置以下参数CONF>FULL>SIN->代码说明设置值bFr 标准电机频率Hz 50npr 电机额定名牌功率KW 根据实际电机uns 电机铭牌额定电压V 根据实际电机ncr 电机额定铭牌电流A 根据实际电机Frs 电机额定铭牌频率Hz 根据实际电机nsp 电机额定铭牌转速rpm 根据实际电机ACC 加速时间SDec 减速时间SLSP 最小给定值时的电机频率HzHSP 最大给定值时的电机频率Hz三、对于一台电机施耐德变频器参数设置施耐德变频器参数设置 2 2 LI1：缺省 正转LI2： 缺省 反转速度给定：缺省为Fr1(AI1)四、 设定多电机模式(P220)FULL>FUN->NNC->CHN(yes)>CoF1(2套)>LI(2-6)五、 对于惯量大的变频器控制（如：垂直升降负载）设置：CONF>FULL>FUN->RPT->BRA 为NO(缺省为YES)六、 对于变频器输出端2个以上接触器控制2个以上电机设置：CONF>FULL>FLT->OPL-设置为OAC （缺省为YES ）（N(N>=2)台以上电机用N-1个热继电器作为过电流检测，还有其中一台用变频器的电子过流保护），这种控制模式必须设置电机控制类型CONF>FULL-DRC->CTT 为STD(即2点压频比：电压/频率)。
施耐德变频器参数设置教程
施耐德变频器参数设置教程1. 引言变频器是一种电力调节设备，通过调节电源频率来控制电机转速。
施耐德变频器作为一种常用的变频器品牌，由于其稳定性和易用性而受到广泛应用。
本文将介绍施耐德变频器的参数设置方法，帮助用户正确配置变频器以实现所需的功能。
2. 变频器参数设置步骤请按照以下步骤进行施耐德变频器参数设置：步骤1：进入菜单界面将变频器接通电源，并确保电源正常。
然后按下变频器面板上的“菜单”按钮进入菜单界面。
步骤2：选择基本参数设置在菜单界面中，使用上下方向键选择“基本参数设置”选项，然后按下“确认”按钮进入基本参数设置界面。
步骤3：配置电机参数在基本参数设置界面中，使用方向键选择“电机参数设置”选项，然后按下“确认”按钮进入电机参数设置界面。
步骤4：设置电机额定功率和额定电流在电机参数设置界面中，使用方向键选择“额定功率”选项，然后按下“编辑”按钮开始设置电机的额定功率。
根据实际情况选择合适的功率数值，并按下“确认”按钮进行确认。
同样的步骤设置电机的额定电流。
步骤5：配置速度控制参数在基本参数设置界面中，使用方向键选择“速度控制参数”选项，然后按下“确认”按钮进入速度控制参数设置界面。
步骤6：设置运行频率和最大频率在速度控制参数设置界面中，使用方向键选择“运行频率”选项，然后按下“编辑”按钮开始设置变频器的运行频率。
根据需要选择适当的频率数值，并按下“确认”按钮进行确认。
同样的步骤设置变频器的最大频率。
步骤7：配置其他参数根据实际需求，可以在基本参数设置界面中配置其他参数，例如过载保护、过压保护等。
选择相应的选项并进行设置。
步骤8：保存参数设置完成所有参数设置后，返回到基本参数设置界面，并选择“保存参数设置”选项，按下“确认”按钮保存设置。
3. 参数设置注意事项在进行施耐德变频器参数设置时，需要注意以下事项：•确保变频器和电机的额定参数正确配置，以保证系统稳定运行。
•注意审慎设置变频器的运行频率和最大频率，过高的频率可能导致电机过载或损坏。
施耐德变频器参数设置
施耐德变频器参数设置一个多段速的变频器器掌握，要求plc编制程序工况。
其实这个掌握是比较典型的变频器应用。
楼主应当自己去完成这个参数设置。
用一个加速/减速斜坡时间就可以。
除非工艺要求要消失不同的加速斜坡时间。
就是工艺要求加速时间不一样。
0-10hz的加速时间2-3秒，10-30hz 与30-50hz的加速时间都是10秒左右。
主菜单（MAIN MENU）下：1、变频器菜单：1.1简洁起动：自整定：若显示“未完成”，则选择“恳求自整定”，直到显示“完成”，即完成自整定；加速时间：一般设为2S；减速时间：一般设为1S。
1.4电机掌握（闭环掌握才需设置，开环不用）：电机额定速度：琉璃瓦设备一般设为960，其它设备一般为1400；电机掌握类型：“SVC V”开环掌握；FVC”闭环掌握；脉冲数量：设为1000。
1.7应用功能-预设速度：2个预设速度：“LI3”；4个预设速度：设为“LI4”；（其余设为“未安排”）预设速度2：三菱plc设为30HZ；松下PLC设为5HZ；预设速度3：三棱PLC设为5HZ；松下PLC设为30HZ；预设速度4：都设为50HZ注：以上速度设置是按常规设置，详细频率可依据实际状况修改设定2、访问等级：设为“标准权限”5、语言选择（LANGUAGE）（出口设备需改成英文）：ENGLISH（英文）；CHINESE（中文）6、监视屏幕－6.2显示屏幕类型－参数选择：先选中“给定频率”按确认（让其后面无“勾”），再选中“输出频率”和电机电压”（注：后面有“勾”表示已选中）闭环编码器线的接法因电机的安装不同接线也不一样，一般状况下：琉璃瓦：红色＋V；黑色OV；白A色；灰色A－；绿色B；棕色B－其它设备：红色＋V；黑色OV；绿色A；棕色A－；白色B；灰色B －。
ATV312施耐德变频器参数设置-（简易）
ATV312施耐德变频器参数设置-（简易）ATV312 施耐德变频器参数设置 MODE--模式切换 ESC---退出键盘中间---进入/确认RUN---运行STOPRESET-停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数）按MOD 键3秒至灯不闪烁，进入本地模式才可以设置参数。
九、在端子控制且设蚤好对应兹数的前提下，不修改蜃数让变频器运行方法（只作调试用九用一条线短接变频器上的端子：正转一短接2抽端子与LI1端子反转一短接2购端子与LI2端子每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。
必设参数:1、电机参数（根据电机铭牌设 drC---nCr （电机额定电流） bFr （电机标准频率）五、变频器运行信号输出设置（默认输出端子R2A ，R2C ）1_0_rUn六、 '专京补偿设赛（系统默认2曲0K SEt^uFr-（根据需求设置，每次増加5%）置）nSP （电机额定转速）2、 SEt---ltH 电机热电流（按电机额定电流1.2倍设置）HSP 上限频率（默认50HZ,电机是60HZ 的要设置60HZ ）3、 FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3（按键盘中间2秒确定）七、监控SUP —rFr 输出频率LCr 电机电流ULn 电机电压 OPr 电机功率八、故障代码 XF —过浇OHF —变频器过热 OLF-电机过载SOF —电机超速 05F —电源过压OPF …电机玦相旣F-电机短路（相'地〉PHF —电源缺相USF-线路电源久压电机缺相屏蔽：FU-0PL -noCHCF--SEPCdl---LOC （本地）Frl---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率（100对应HSP设置频率，50/60HZ）进到该参数里面，再旋转键盘可调频率。
二、端子控制1、CtL---LAC---L3（按键盘中间2秒确定）CHCF--SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI运行频率（100对应HSP设置频率,50/60HZ）1、CtL---LAC---L3（按键盘中间2秒确定）CHCF--SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O----CrL3 控制最小值9.2 （计算公式：16-40x压力+4, 40是传感器量程）CrH3控制最大值11.2 （9.2-11.2 对应13-18MPa 稳定在15, 16MPRAOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---Inl （按键盘中间2秒，切换到no）。
ATV312施耐德变频器全参数设置-简易
ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。
每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。
必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。
二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值9.2 （计算公式：16÷40x压力+4 ，40是传感器量程)CrH3 控制最大值11.2 （9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。
ATV施耐德变频器参数设置简易
ATV施耐德变频器参数设置简易ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间 ---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。
每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。
必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流 (按电机额定电流1.2倍设置)HSP 上限频率 (默认50HZ,电机是60HZ 的要设置60HZ) 3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率 (100对应HSP 设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。
二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI 2、rEF---AIUI 运行频率(100对应HSP 设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值9.2 （计算公式：16÷40x 压力+4 ，40是传感器量程) CrH3 控制最大值 11.2 （9.2-11.2对应 13-18MPa ，稳定在15，16MPa ） AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。
ATV312施耐德变频器参数设置-(简易)
ATV312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。
每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。
必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。
二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程) CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）精心整理四、恢复出厂设置DrC---FCS---InI（按键盘中间2秒，切换到no)精心整理。
施耐德变频器参数设置ATV320
Fr1 CHCF Cd1 FCSI
GFS
2 线控制 OFr)：输出频率，在 0 至 [ 最大
输出频率之间
( 0A)：电流输出 ( 0A) 最小输出值
Modbus 地址 Modbus 波特率 [Modbus 格式 [Modbus 隔离通道 端子排
出厂设置1
回到出厂设置
菜单
代码
说明
bFr
标准电机频率(Hz)
nPr 电机铭牌所示的电机额定功率(KW)
unS 电机铭牌所示的电机额定电压(V)
nCr 电机铭牌所示的电机额定电流(A)
FrS
Conf→fuLL→SIn-简
单启动
nSP
ItH
电机铭牌所示的电机频率(Hz) 电机铭牌所示的电机转数(rpm) 电机热保护电流(1.1-1.5之间)
ACC
加速时间
dEC
减速时间
LSP
低速频率
HSP
高速频率
Conf→fuLL→I-O→ AO1-输入/输出设置
Conf→fuLL→COn→ nd1网络 MODBUS
Conf→fuLL→LAC访 问等级
Conf→fuLL→CtL命令
Conf→fuLL→FCS-参 数调乱后可以恢复出
厂设置
tCC
AO1
AO1t AOL1 Add tbr tFO ttO
设置 50 5.5 400
12.7 50 975 15 30 30 0 60 2C
OFr OA 4 2 9.6 801 0.4
Mdb SEP tEr CFG1 YES
