第四章 砌体结构工程事故分析与处理
砌体结构工程事故分析与处理PPT课件
第三节 砌体结构工程质量事故实例分析
• 四、砖扶壁柱加固实例
• [4-4]某4层办公楼裂缝加固。
• 五、加气混凝土砌块砌体结构墙身开裂
• [4-5]某教学楼墙体开裂，墙面体灰层空裂。
第12页/共19页
本章小结
• （一）砌体结构工程事故的原因分析
• 1.砌体设计方案欠妥及施工不当。
• 2.砌体材料不合格。
第15页/共19页
表4-1 砌体结构裂缝的鉴别方式
第16页/共19页
表4-1 砌体结构裂缝的鉴别方式
第17页/共19页
图4-4 砌体结构裂缝的处理方法
第18页/共19页
感谢您的观看！
第19页/共19页
包加固等方法。
第10页/共19页
第三节 砌体结构工程质量事故实例分析
• 一、温度变化造成的事故
• [4-1]某砖混结构楼面大梁温度裂缝。
• 二、地基沉降引起的事故
• [4-2]某厂变电所不均匀沉降引起的裂缝.
• 三、砌体强度不足引起的事故
• [例4-3]某了车间扩建厂房倒塌事故。
第11页/共19页
竖向裂缝。
第7页/共19页
第二节 砌体结构工程裂缝质量事故分析与处理
• （4）梁支座下的墙体产生明显的竖向裂缝。 • （5）门窗洞口或窗间墙产生明显的交叉裂缝、竖向裂缝或水平裂缝。 • 2.常见砌体裂缝的处理原则 • 一般情况下，温度裂缝、沉降裂缝和荷载裂缝的处理原则是：温度裂缝一般不影响结构
安全，经过观测找到最宽裂缝出现的时间，用保护或局部修复方法处理即可。对沉降裂 缝要先对沉降和裂缝进行观测，对那些逐步减小的裂缝，待地基基本稳定后作逐步修复 或封闭堵塞处理；若地基变形长期不稳定，沉降裂缝可能会严重恶化而危及结构安全， 这时应进行地基处理。超载裂缝一般因承载能力或稳定性不足而危及结构物安全，应及 时采取卸荷或加固补强等处理方法，并应立即采取防护措施。

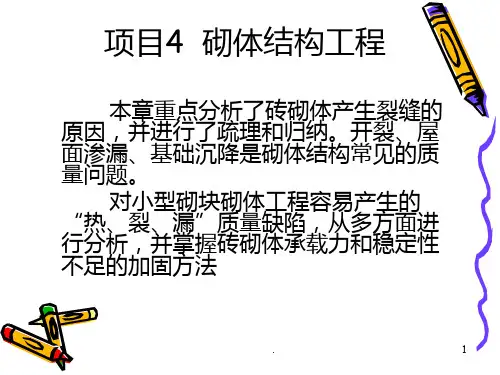

砌体结构工程质量事故
裂缝出现的时间。一般发生房屋建成后不久出现， 施工期间出现裂缝不多见。
.
10
4.1 砖、石砌体ห้องสมุดไป่ตู้程
裂缝的变化。随地基的不均匀沉降裂缝增多增宽 增长，地基变形稳定后，裂缝不再变化。
砌体承载能力不足造成的裂缝： 裂缝的位置。多数出现在砌体应力较大部位。轴 心受压柱裂缝常发生在柱下部1/3处，如梁或梁垫下 的因局部承压强度不足出现裂缝。 裂缝的形态。裂缝方向与应力一致，裂缝两头细 中间宽，受拉裂缝与应力垂直，受弯裂缝在受拉区外 边缘较宽，受剪裂缝与剪力作用方向一致。 裂缝出现的时间。大多数裂缝发生在荷载突然增 加时。 裂缝的变化。随荷载和作用时间的增加，裂缝宽 度增大。
.
12
4.2 混凝土小型空心砌块砌体工程
墙体材料的用量几乎占整个房屋建筑总重量的50% 左右。长期以来，房屋建筑的墙体砌筑一直是沿袭使 用粘土砖为主，破坏良田又耗用了大量能源。发展混 凝土小型空心砌块建筑体系和轻墙体系是必然趋势。 当前，新型墙体材料的生产与应用发展很快。
新型墙体品种很多，如按用途来分，可分为外墙 和内墙小砌块，按受力情况，又可分为承重和非承重 两大类。
.
4
4.1 砖、石砌体工程
(5)任意改变挡土墙后的填土料，或排水、泄水构 造不良，致使挡土墙抗剪强度不足，引起砌体水平裂 缝。
(6)变形缝设置位置不当或缝宽过小，应力致使墙 体开裂。
(7)建筑结构整体刚性较差，混凝土圈梁不闭合交 圈。
(8)不同结构混合使用或新旧建筑连接不当。前者 如在钢筋混凝土梁上砌砖墙，因梁挠度引起开裂；后 者新旧建筑的基础分离，新旧砖墙结合处产生裂缝。
第四章 砌体工程质量事故分析与处理
第二节 墙体局部损坏质量事故分析与处理
14)大梁搁置在墙上时，在大梁支座下应设置钢筋混凝土梁垫。 (五) 处理砌体裂缝的常用方法 1)表面修补，如填缝封闭、加筋嵌缝等。 2)校正变形。 3)加大砌体截面。 4)灌浆封闭或补强。 5)增设卸荷结构。 6)改变结构方案，如增加横墙，将弹性方案改为刚性方案；柱承 重改为墙承重；砌体结构改为混凝土结构等。 7)砌体外包钢丝网水泥，或钢筋混凝土和钢结构。 8)加强整体性，如增设构造柱、钢拉杆等。
第一节 砌筑质量事故分析与处理
5)对于5～6层的房屋,四角及外墙转角处应各用C15混凝土填实三个 孔洞以构成芯柱,对6层以上的房屋,亦应适当加强。 2.小型混凝土空心砌块墙体施工应注意的问题 1)砌筑前不能浸水或浇水，因为小型混凝土空心砌块的吸水率很 小，仅为黏土砖吸水率的12%～41%。 2)砌筑墙体时，必须孔肋相对、错缝搭砌。 3)砌筑时，应将砌块底面向上，实行“反砌”。 4)宜采用平铺竖向抹砂浆方法，满足砂浆饱满要求。 5)砂浆强度等级必须符合如下设计要求： ① 砂浆强度等级必须按设计规定配置。 ② 不能用水泥砂浆代替混合砂浆使用。
第二节 墙体局部损坏质量事故分析与处理
一、墙体裂缝 (一)温度裂缝 1.裂缝特征 2.原因分析
图 4-1
第二节 墙体局部损坏质量事故分析与处理
1)平屋面房屋顶层纵墙或横墙两端，出现向中部倾斜的斜裂缝， 形如“八”字(见图。 2)房屋整个墙面几乎均匀分布着发丝状裂缝，这种裂缝在过冬时 出现，出现后不再继续发展。
23第二节墙体局部损坏质量事故分析不处理2大梁端部下面的墙身产生竖向裂缝见图这是由亍砌体局部抗压强度丌3在房屋承重墙垛或砖柱的约13高度范围出现中间宽两头窄的垂直裂缝见图410且墙垛或砖柱两侧表面呈剥落状态说明房屋负荷过大或荷载突24第二节墙体局部损坏质量事故分析不处理3结构布置应尽量使各部分荷载较均匀传递到基础上避免部分叐力过分集5在施工时应先建较重的部分后建较轻的部分对亍沉降速度较慢的软土地基需辅以其他措施如打砂桩顶压等等加速沉降
混凝土与砌体结构工程事故分析及处理
一
２ ８— ６
度本身就没有达到设计要求，二是现场抽样 的混 凝土试块未能达到设计要求， 后者占比重较大。杜 绝这类事故 ， 一是确保混凝土原材料的质量， 水泥 最好采用大厂或正规厂家的水泥， 因其质量控制、
管 理水 平高 ， 产品 质量 的稳定性 远远高 于／厂 。二 Ｊ 、
体常用骑马缝砌砖等。 砂浆层饱满度的控制， 应改 善砂浆 和易性 ， 控制砂浆选用的原材料 （ 水泥、 石 灰、 水、 砂、 掺合料 ） 计量配合比， 搅拌必须均匀 ， 确 保砂浆的和易性；砌筑用普通砖必须提前浇水湿 润， 含水率宜为 １ ％～ ５ 严禁干砖砌墙 ； ０ １ ％， 砌筑时 要采用“ 三一’ ． 砌砖法（ 一块砖、 即 —铲灰 、 —揉挤 ） ， 严禁铺长灰砌砖 ， 砌筑过程中要求铺满 口灰 ， 然后 进行刮缝， 从而保证砂浆层的饱满度。 ２ ． ３构件受力、 变形使内应力超越砌体强度 构件受压时因 砌块和砂浆横向变形不同或砌 块不平整渺 浆不均匀、 不密实导致构件破坏。 防止 的措施有＿ 筑时尽 量使砌块平整 嶷饱满 ； 砌 提高 砖和砂浆的标号； 给砌体加入横 向配筋， 成为配筋 砌体； 在砌体受压面增加钢筋混凝土垫块 ； 给砌体
科 雀篙
工程科技 ｊ Ｉ
混凝土与砌体结构工程事故分析及处理
丁 忠 国
（ 海林 市林 海 建设 监 理 公 司 ， 黑龙 江 海林 １７ ０ １ ５ ０ １
摘 要： 近年 来， 国一直在进行 大规模的工程建设 ， 我 建筑工程事故及重大事故 时有发生， 已成 为人们关 注的焦点。为保证建筑物的安 全使 用． 保护公 民的生命和 财产安全 ， 必须进行 事故原 因分析和事故处理。 因此 ， 于量大面广的混凝土结构和砌体结构的质量事故的分析和处理等方 面作 对 进一 步的研究十分有必要。本文就 对混凝土和砌体结构工程施工中易发生的质量缺陷进行 了分析 ， 从质量缺陷的种类、 产生原 因和预 防措施等方面 进行 了详细的论述 ， 并提 出了在实际工作 中发生质量事故的处理方法， 少事故 的发生， 工程质量 。 以减 保证
砌体结构工程事故分析与处理
02
案例二
某市一幢三层砖混结构办公楼，在使用过程中由于地基不均匀沉降，导
致墙体出现严重裂缝和变形，经鉴定为危房，需进行加固处理。
03
案例三
某市一幢六层砖混结构教学楼，在施工过程中由于施工质量控制不严，
导致部分墙体出现空鼓、酥松等现象，经检测发现砂浆强度严重不足，
需进行返工处理。
02 事故原因分析
设计因素导致事故
01
02
03
设计计算错误
如荷载计算不准确、结构 分析模型不合理等，导致 结构承载能力不足。
设计规范不熟悉
设计师对砌体结构设计规 范不熟悉，未按照规范要 求进行设计。
构造措施不当
如未设置必要的构造柱、 圈梁等，或构造措施不符 合规范要求，导致结构整 体性差。
施工因素导致事故
施工质量差
如砌体砌筑质量不符合规 范要求，砂浆饱满度不足、 灰缝厚度不均匀等。
探讨了砌体结构工程安全性评估的方法与标准，提出了针对性的预防措施，以降低事故发 生的概率。
砌体结构工程事故处理挑战与机遇
挑战
砌体结构工程事故处理面临着技术、经济、社会等多方面的挑战，如处理技术 不成熟、经济成本高、社会影响大等。
机遇
随着科技的不断进步和政策的逐步完善，砌体结构工程事故处理领域也迎来了 新的发展机遇，如新材料的应用、新工艺的研发、智能化技术的引入等。
加强监管力度
加大对砌体结构工程建设的监管力度，加强对设计、施工、材料等环 节的监督检查。
建立奖惩机制
建立奖惩机制，对遵守法律法规和行业标准规范的企业和个人给予奖 励，对违法违规行为进行严厉惩处。
加强社会监督
鼓励社会各界积极参与监督，对发现的违法违规行为进行举报和曝光。
砌体结构工程事故的分析与处理方法
砌体结构工程事故的分析与处理方法摘要：我国很多建筑工程中，钢筋混混凝土结构与砌体结构是建筑工程中最主要的结构施工内容，尤其是砌体结构在很多建筑工程中应用广泛，主要是因为砌体结构具有：材料获取方便、制备成本低廉、防火性能好、施工简单便利等优点和特点。
虽然砌体结构拥有很多的优点与特点，比较适合建筑工程使用，但是在砌体质量、施工技术、质量控制等方面若是存在不合理的情况，很容易造成工程事故发生，本文针对砌体结构工程事故的分析与处理方法进行探析。
关键词：砌体结构；工程事故；因素分析；处理方法砌体结构已经在我国的各大小型建筑工程中逐渐扩大应用范围，并在很大程度上可以节省施工成本、提升结构性能，良好的应用效果让砌体结构发展前景越来越广阔，但是由于在砌体结构应用中，常常会发生一些工程事故，又影响到了其砌体结构的发展，因此，加强对砌体结构工程事故的分析非常重要，并结合现代科学施工技术与科学建筑理论的进步与经验，实施对砌体结构工程事故的处理方法研究，并提出有效的参考建议。
一、施工方面引起结构质量事故的主要因素1、施工材料质量不过关材料质量一旦存在问题，就会直接影响到建筑工程整体的结构质量，进而威胁到建筑工程的使用效果与使用安全性。
砌体结构施工也是一样如此，若是在材料选用、调配、拌制等方面存在不科学、不合理的情况，就会使得材料性能与施工设计中的结构性能要求不相符，进而，在施工后，就会发生结构质量问题，砌体结构的材料适量问题常常表现在结构裂缝、沉降、渗透等方面。
进而结构性能下降，工程故事也就很容易发生了。
目前，有很多建筑工程在材料选用方面因各种原因，如：资金不足、设计不合理或者相关检查工作不到位等，导致材料质量无保证，进而施工质量也不能得到基本保障。
2、施工方法不合理砌体结构工程事故因素，除了材料问题外，更重要的一点是施工方法的选用与设计。
很多建筑工程中，对施工方法的实际性应用是否适当欠缺考虑，甚至有很多施工人员认为自己的施工经验已经很丰富，对类似的施工一看就懂，所以无需再次查看施工图或者结合设计要求进行施工方案重新研究，只需要利用以往的施工方法即可，但事实上，很多施工内容，虽然有着很多相同的地方，但每一项建筑工程的具体内容多少还存在一定的差异，任何施工材料、结构标准以及结构形式的改变，都需要重新制定科学的施工方法。
砌体结构工程事故分析与处理
砌体结构工程事故分析与处理砌体结构工程是建筑施工中常用的一种结构形式。
砌体结构的优势在于其质量可靠、施工容易、耐久性强。
但在建筑工程中，砌体结构工程也存在一些潜在的风险，如果不注意安全细节，就容易引发工程事故，给人身安全带来严重的威胁。
本文将结合实际案例对砌体结构工程事故进行分析，并探讨如何有效地处理砌体结构工程事故。
一、砌体结构工程事故案例分析1、砖檐坍塌引发事故某经济住房小区正在进行加建施工，其中包括砖混结构建筑的加建工程。
在施工过程中发现，原有建筑的砖檐面层有裂缝。
施工方判断是因为原建筑檐口未采用预应力钢筋的钢筋混凝土构件，设计不规范，导致檐口部分负荷过重，形成了裂缝。
施工方对其进行整改。
然而，在整改过程中，由于施工人员操作不当，致使砖檐的面层发生塌落事故。
事故当时没有导致人员伤亡，但对施工工程造成了严重的影响。
2、部分景区砖墙垮塌某旅游景区因砖墙垮塌造成事故，导致5名游客受伤，其中3名游客伤势较重。
该景区较早前进行了大面积的改造工程，原有建筑中灰面砖墙作为景区的一部分得到了保留。
在经过一段时间的使用后，墙面出现裂缝。
当时景区的责任人没有及时采取措施，致使墙面垮塌。
3、建筑工地高空坠物事故该案件发生在一家商场的建筑工地上，施工方使用了砖结构来建筑商场。
在进行高空施工时，有一名工人因未经过严格安全培训，未正确佩戴安全带、未穿戴安全鞋，误操作后从高处坠落，造成头部中重度损伤。
二、处理砌体结构工程事故的方法针对砌体结构工程事故，我们需要从以下几个方面进行处理。
1、加强安全培训针对砌体结构工程施工过程中的危险环节，需要对施工人员进行专业的安全培训。
这些培训包括但不限于现场安全操作培训、安全带佩戴等安全知识及操作规程的培训。
2、严格监管现场安全砌体结构工程施工现场的安全态势需要得到严格的监管。
监督检查人员应当及时采取监督措施，对施工现场的病态进行纠正，严格要求施工方承担其安全管理责任。
在施工现场要设置安全警示标志，如临时栏杆、现场警示牌等，让人们提高警觉意识。
砌体结构工程事故的分析与处理方法【最新版】
砌体结构工程事故的分析与处理方法【摘要】砌体结构在一些中小城市应用较为广泛，然而近年来砌体结构发生工程事故的频率比较高，应引起高度重视。
【关键词】砌体;强度;砌筑;质量砌体结构是由砖、石材、砌块等块材通过砂浆砌筑而成的结构。
由于造价低廉，易于就地取材，有良好的耐火性、较好的化学及大气稳定性，并有较好的保温隔热性能，施工可以不需用大型机械设备，施工操作简便等特点;目前，在全国各地的中、小城市仍有广泛的应用。
然而，近年来由于种种原因，砌筑结构发生的质量事故比较频繁，工程技术及管理人员必须认真分析总结。
1. 设计方面引起结构质量事故的主要因素(1)不精心设计，图纸内容粗糙、不准确。
有许多工程甚至是套用旧图纸，使用时也未经校核;有时参照别的图纸，但荷载增加了，而未作计算。
有的虽然作了计算，但因少算或者漏算荷载，使得砌体承载力不足，如再遇上施工质量不佳，常常引起房屋倒塌。
如某小学教学楼，二层砖混结构，工程接近完工时，突然倒塌，造成多人伤亡。
事后查明，该工程只是参考一般混合结构布置，草草画了几张平面、立面、剖面草图就进行施工，而且使用低质小窑砖，经事后测定砖的强度不足，等级为MU5，砂浆只有M0.4，结构承载力严重不足，房屋倒塌已成定局。
(2)不进行方案优化，尤其不考虑空旷房屋承载力降低因素。
一些礼堂、食堂、车间，层高大、横墙少，导致房屋的空间刚度很差、大梁下局部压力大，很容易引起质量事故。
一般情况下大梁支承于砖墙上，可按简支梁进行内力分析。
构造上做成能实现铰接(梁端可有微小转动)的条件，比较好的做法是梁垫预制，而不是与梁整体现浇。
再就是遇到空旷房屋，可按框架结构计算内力来复核墙体承载力，若墙体不足以承载由此而引起的约束弯矩，建议采用钢筋混凝土框架结构，或者将窗间墙改为加垛的T形截面。
有的设计人员注意了墙体总的承载力计算，但忽略了墙体高厚比和局部承压计算。
高厚比不足会引起失稳破坏，而局压不足、又未设梁垫，或梁垫尺寸过小，则会引起局部砌体压碎，进而造成整个墙体倒塌。
砌体结构工程事故分析和处理
砌体结构工程事故分析和处理4．1砖砌体4．1．1结构裂缝4．1．1．1温度收缩裂缝砖砌体结构温度收缩裂缝与全现浇剪力墙结构相似，但不完全相同。
砖砌体的线膨胀系数比砂的小，对于砖屋盖，尤其是大排檐现浇砖屋盖，在温度变化时，砖墙与屋盖间必然较大的剪切变形，因此，除八字形裂缝外，在屋盖与墙体或梁与墙体交界处，还会出现较大的水平裂缝。
另外，无筋砌体的抗拉、抗剪宽度一般都比较大。
4．1．1．2地基不均匀沉降升起的裂缝砌体的抗拉、抗剪温度很低，墙体对地基的不均匀沉降一般都比较敏感，两端沉降大于中部时，易出现倒八字裂缝，中部沉降大于两端易出现正八字裂缝，不同形式基础交界面处墙体易出现竖向裂缝，局部软弱地基部位易出现斜向裂缝，对于大窗洞情况，由于地基反力所产生的弯曲拉应力无处承担，易在低层窗台处产生竖向裂缝。
4．1．1．3 施工方法（接槎）不当造成裂缝内外墙交接处留直槎，构造柱马牙槎不标准，槎口以砖渣填砌，使用中这些部位极易产生竖向裂缝。
4．1．2砂浆强度偏低、不稳定砂浆强度偏低有两种情况，一是砂浆标养试块强度偏低，二是试块强度不低，甚至较高，但砌体中砂浆实际强度偏低。
标养试块强度偏低的主要原因是计量不准，或不按配比计量，水泥过期或砂及塑化剂质量低劣等。
由于计量不准，砂浆强度离散性必然偏大。
主要预防措施是，加强现场管理，加强计量控制。
砂浆实际强度偏低比较普遍，也比较复杂，起原因有二，一是现场客观条件与标养条件差异较大，砌筑时未能根据实际条件对砂浆配比做相应的调整，二是人为的弄虚作假，为了省钱，故意少用水泥，但为了应付验收，这样试块另行配制。
主要预防措施是加强法则观念，严格现场检验制度。
4．1．3 砌体组砌方法错误砖墙面出现数皮砖同缝（通缝、直缝）、里外两张皮。
砖柱采用包心法砌筑，影响砌体强度，降低结构整体性。
预防措施是，加强工人技术培训，严格按规范方法组砌，缺损砖应分散使用，少用半砖，禁用碎砖。
4．1．4 墙体留槎错误砌墙时随意留直槎，甚至阴槎，构造柱马牙槎不标准，槎口以砖渣填砌，接槎砂浆填塞不严，影响接槎部位砌体强度，降低结构整体性。
砌体结构工程事故方案
砌体结构工程事故方案一、砌体结构工程事故的原因分析1、设计缺陷砌体结构工程的设计缺陷是导致事故发生的原因之一。
有的设计单位在设计过程中，可能因为设计人员的水平不够、经验不足、考虑不够周全等原因，导致了设计缺陷，从而给砌体结构工程的稳定及安全性带来了隐患。
2、施工工艺不当砌体结构工程施工工艺的不当也是引发事故的一个重要原因。
施工人员的技术水平不高，操作不规范，对施工材料的选用和加工等方面不注意，都会导致砌体结构工程的稳定和安全性受到影响。
3、质量监督不到位砌体结构工程是一种较为特殊的建筑工程，一旦发生事故，后果都会较为严重。
因此，对砌体结构工程的质量监督应该非常到位，但实际上情况并非如此，导致了事故发生的可能性增加。
4、自然环境因素自然环境因素也是引发砌体结构工程事故的重要原因之一。
气候因素、地质因素等都会对砌体结构工程的稳定性产生较大的影响，进而引发事故。
二、砌体结构工程事故的预防措施1、提高设计水平要尽量避免设计缺陷所带来的隐患，设计单位应当加强设计人员的培训和素质提高，保证设计水平的稳步提高。
此外，设计单位在设计过程中应该对砌体结构工程进行充分的分析和评估，确保设计方案的合理性和安全性。
2、加强施工管理施工单位应该对施工人员进行严格的培训和管理，确保施工人员对于施工工艺的熟悉和掌握，并严格执行施工规范，保证施工质量。
3、加强监理和监督对于砌体结构工程的质量监督应该非常到位，监理单位应派专业人员对施工现场进行定期巡查和检查，确保工程质量。
4、针对自然环境因素采取相应的防范措施在工程设计和施工过程中，应该对自然环境因素进行充分的考虑，采取相应的防范措施，确保砌体结构工程的稳定性和安全性。
三、砌体结构工程事故的处理方案1、一旦发生砌体结构工程事故，首先应以保障人员的生命安全为首要任务，对事故现场进行隔离和疏散，确保人员的安全。
2、在抢险救援的同时，要及时通知相关的管理部门和专业人员，组织力量进行现场勘察和事故原因的调查，了解事故的具体情况，并尽快制定相应的应对方案。
第四章-砌体结构工程质量事故与处理
第四章砌体结构工程质量事故与处理【职业能力目标】：培养学生在施工员、质量员、安全员等岗位上对常见砌体工程质量事故进行分析与处理的能力。
由砖、石或砌块组成,并用砂浆粘结而成的砌体，称为砌体结构。
由于砌体结构材料来源广泛施工可以不用大型机械，手工操作比例大，相对造价低廉,因而得到广泛应用.许多住宅、办公楼、学校、医院等单层或多层建筑大多采用砖、石或砌块墙体与钢筋混凝结构体系。
虽然施工技术比较成熟，但质量事故仍屡见不鲜.砌体结构工程的质量事故,从现象上看，主要有砌体开裂、砌体酥松脱皮砌体倒塌等。
引起事故的原因是多方面的，现综述如下。
错误!设计方面主要原因（1）设计马虎，不够细心。
（2）整体方案欠佳，尤其是未注意空旷房屋承载力的降低因素。
（3）有的设计人员注意了墙体总的承载力的计算，但忽视了墙体高厚比和局部承压的计算.（4）未注意构造要求。
错误!施工方面主要原因（1）砌筑质量差。
（2）在墙体上任意开洞，或脚手眼未及时填补或填补不实,过多地削弱了断面. （3）有的墙体比较高，横墙间距又大，在其未封顶时，未形成整体结构，处于长悬臂状态.施工中如不注意临时支撑,若遇上大风等不利因素将造成失稳破坏。
（4）材料质量把关不严。
第一节砌体常见裂缝的分析与处理砌体程中最常见的事故是裂缝,它是非常普遍的质量事故之一.砌体轻微细小裂缝影响外观和使用功能，严重的裂缝影响砌体的承载力，甚至引起倒塌。
在很多情况下裂缝的发生与发展往往是大事故的先兆，对此必须认真分析,妥善处理。
砌体中发生裂缝的原因主要包括：地基不均匀沉降、地基不均匀冻胀、温度变化引起的伸缩、地震等灾害作用以及砌体本身承载力不足等5个方面.○一砌体裂缝产生的原因分析（一）地基不均匀沉降引起的裂缝预防地基不均匀沉降引起裂缝的主要措施（1）合理设置沉降缝。
（2）增强上部结构的刚度和整体性，提高墙体的抗剪能力.（3）加强地基验槽工作,发现有不良地基应及时妥善处理，然后才可以进行基础施工。
砌体结构工程事故分析与处理
第一节 砌体结构的检测
• (３)裂缝观测的数量应根据需要而定,并宜选择宽度大或变化大的裂缝 进行观测.
• (４)需要观测的裂缝应进行统一编号,每条裂缝宜布设两组观测标志, 其中一组应在裂缝的最宽处,另一组可在裂缝的末端.
• (５)裂缝观测的周期应视裂缝的变化速度而定,且最长不应超过１个月. • 二、砌体中砌块与灰缝砂浆强度的检测 • 砌体是由砌块和砂浆组成的复合体,有了砂浆及砌块的强度,就可按有
读数,应仅记读第３次回弹值,回弹值读数应估读至１.在测试过程中,回 弹仪应始终处于水平状态,其轴线应垂直于砂浆表面,且不得移位. • ４)在每一个测位内,应选择３处灰缝,并应采用工具在测区表面打凿出 直径约为１０mm的孔洞.
上一页 下一页 返回
第一节 砌体结构的检测
• 其深度应大于砌筑砂浆的碳化深度,应清除孔漏中的粉末和碎屑,且不 得用水擦洗,然后将质量分数为１％~２％的酚酞酒精溶液滴在孔洞内 壁边缘处,当已碳化与未碳化界限清晰时,应采用碳化深度测定仪或游 标卡尺测量已碳化与未碳化砂浆交界面到灰缝表面的垂直距离.
上一页 下一页 返回
第一节 砌体结构的检测
• ２. 点荷法 • 点荷法是通过对砂浆层施加集中“点荷”,测定试件所能承受的“点
荷值”,并结合试件的尺寸等因素,推算出砂浆的抗压强度.这种试验类 似于混凝土的劈裂试验,所以,该法本质上是利用了砂浆的劈拉强度与 抗压强度的关系. • 点荷法适用于推定烧结普通砖或烧结多孔砖砌体中的砌筑砂浆强度. 检测时,应从砖墙中抽取砂浆片试样,然后换算为砂浆强度.
下一页 返回
第一节 砌体结构的检测
• １. 裂缝的检测与处理的程序 • 房屋裂缝的检测与处理,应按图４-１所示规定的程序进行. • ２.裂缝的检测一般规定 • (１)应在对结构构件裂缝宏观观测的基础上,绘制典型的和主要的裂缝
砌体工程质量事故分析与处理
第二节 墙体局部损坏质量事故分析与处理
2)大梁端部下面的墙身产生竖向裂缝(见图)，这是由于砌体局部抗 压强度不足所致。 3)在房屋承重墙垛或砖柱的约1/3高度范围出现中间宽、两头窄的 垂直裂缝(见图4-10)，且墙垛或砖柱两侧表面呈剥落状态，说明房 屋负荷过大，或荷载突增，墙垛或砖柱抗压强度不够。 (四)裂缝预防 1.防止裂缝的基本原则 1)工程设计前需了解建筑场地范围的工程地质情况，对建筑物场 地进行周详的勘察，弄清地质条件。 2)房屋的体形应力求简单，尽量避免平面凹凸曲折，立面高低起 伏。
第二节 墙体局部损坏质量事故分析与处理
7)对防裂要求较高的房屋，不宜采用中间设置柱子、四周为承重 砖墙的内框架结构形式。 8)用油毡将屋面板与墙顶分割开，做成滑动面。 9)为了减少平面房屋顶层两端“八”字形裂缝，必要时可在顶层 裂缝敏感区的墙两侧加钢筋网片。 10)平屋面隔热层宜做在屋面结构层上面。 11)温度伸缩缝和沉降缝的宽度，一般不得小于5cm，缝内需保持 通畅，不得填塞。 12)屋面保温层与整浇层及女儿墙侧面脱开。 13)为了防止底层窗台上出现裂缝，可在底层窗台墙中配置通长的 细钢筋，或把窗台线做成小型钢筋混凝土过梁，或在窗台墙下作 反拱。
第一节 砌筑质量事故分析与处理
2)加气混凝土砌块作承重墙的房屋，宜每层设置圈梁，内外墙的 交接处和外墙的转角处均应错缝咬砌，外墙原则上尽量避免与其 他传统材料同时混用。 3)承重墙体的门窗洞口采用钢筋混凝土或其他材料的过梁。 4)用砌块作非承重隔墙或围护墙时，宜沿墙高1～1.5m采用26钢筋 与承重墙或柱子拉结。 5)砌筑灰缝应横平竖直，砂浆饱满。 6)填充墙砌体砌筑前，块材应提前2天浇水湿润。 7)加气混凝土砌块砌体避免用作地下基础。 8)墙面抹灰所用砂的含泥量不得超过4%，抹灰砂浆的弹性模量应 与加气混凝土材性基本相似。 9)拉结钢筋及埋入件应作好防锈处理或用砂浆保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
修补后可能再次开裂。而对于持续发展有可能对建筑物的安
全造成威胁的，必须及时采取加固补强措施。
第二节 砌体结构工程裂缝质量事故 分析与处理
裂缝的补强加固，一般可根据裂缝性质、各种处理方法的特 点与适用范围等，选择以下几种常用的措施：
1.整体加固法 2.剔缝埋入钢筋法 3.拆砖重砌法 4.变换结构类型 除了上述方法之外，砌体结构的加固还有压力灌浆、把裂缝 转为伸缩缝、托梁加固、外包加固等方法。
第二节 砌体结构工程裂缝质量事故 分析与处理
认真分析其产生原因，在设计与施工中采取有效预防措施加 以防范。 （一）沉降裂缝 造成地基不均匀沉降的因素很多，如建筑物立面高度差异太 大、建筑物平面形状复杂、建筑物地基差异、相邻建筑物间 距太小、沉降缝宽度不够等。这些均可造成地基中某些部位 的附加应力重叠，致使地基基础产生不均匀沉降。 由沉降而产生的裂缝一般呈45°的斜裂缝，它始自沉降量沿 建筑物长度的分布不能保持直线的位置，向着沉降量大的一 面倾斜上升。多层房屋中下部的沉降裂缝较上部的裂缝大， 有时甚至仅在底层出现裂缝。
教学目的
教学重点 教学难点 使用教具
第四章 砌体结构工程事故分析与处 理
第一节 砌体结构工程质量事故原因分析 第二节 砌体结构工程裂缝质量事故分析 与处理 第三节 砌体结构工程质量事故实例分析 本章小结
第一节 砌体结构工程质量事故原因 分析
一、砌体结构工程特点
工程实践表明，砌体结构工程事故的发生几率比钢筋混凝土 结构、钢结构大，这主要与砌体结构的性能和工程特点有关。 砌体结构的特点主要体现在以下几个方面： （1）砌体材料易于就地取材，价格便宜。 （2）砌体结构材料强度低，材料性能离散性大。 （3）砌体材料的共同工作性能复杂。 （4）砌体结构的砌筑质量对砌体结构有明显影响。 （5）砌体材料和砌体结构都具有脆性性质。 （6）砌体结构是一种组合结构。 （7）砌体结构“概念设计”十分重要。
第二节 砌体结构工程裂缝质量事故 分析与处理
（4）梁支座下的墙体产生明显的竖向裂缝。 （5）门窗洞口或窗间墙产生明显的交叉裂缝、竖向裂缝或水 平裂缝。 2.常见砌体裂缝的处理原则 一般情况下，温度裂缝、沉降裂缝和荷载裂缝的处理原则是： 温度裂缝一般不影响结构安全，经过观测找到最宽裂缝出现 的时间，用保护或局部修复方法处理即可。对沉降裂缝要先 对沉降和裂缝进行观测，对那些逐步减小的裂缝，待地基基 本稳定后作逐步修复或封闭堵塞处理；若地基变形长期不稳 定，沉降裂缝可能会严重恶化而危及结构安全，这时应进行 地基处理。超载裂缝一般因承载能力或稳定性不足而危及结 构物安全，应及时采取卸荷或加固补强等处理方法，并应立 即采取防护措施。
第二节 砌体结构工程裂缝质量事故 分析与处理
（二）温度裂缝 温度裂缝是砌体结构的主要裂缝之一。温度裂缝是由于温度 变化所引起的裂缝，在砌体裂缝中所占的比例是最大的。 （三）荷载裂缝 荷载裂缝是由于砌体承受过大的荷载而产生的。 （四）冻胀裂缝 （五）地震作用引起的裂缝
二、砌体结构裂缝的处理
本章小结
6.其他原因引起的裂缝。 （三）砌体结构裂缝的鉴别方式 1.依据裂缝形态鉴别。 2.依据裂缝的成因鉴别。 3.依据裂缝的位置鉴别。 4.依据构造情况鉴别。 5.依据裂缝出现的时间鉴别。
本章小结
（四）砌体结构裂缝的处理与加固 1.砌体结构裂缝的处理方法主要有灌浆修补、填缝修补、局 部更换等。 2.砌体结构裂缝的补强加固方法可根据裂缝性质、各处理方 法的特点行选择。常用的补强加固方法有整体加固法、别缝 埋入钢筋法、拆砖重砌法法等。和适用范围等进、变换结构 类型.
教师姓名
杨志刚
授课班级
10建筑工程
授课型式
讲授
授课日期 章节名称
2011年10月10日至2011年10月14日 第四章 砌体结构工程事故分析与处理 1.了解砌体结构工程质量事故实例 2.掌握砌体结构工程裂缝的种类及其处理办法 3.理解砌体结构工程事故特点 1.掌握砌体结构工程裂缝的处理办法 2.理解理解砌体结构工程事故特点 砌体结构工程裂缝的处理办法 多媒体
第一节 砌体结构工程质量事故原因 分析
二、砌体结构工程事故的原因分析
砌体结构是建筑工程中量大面广的最常用的结ቤተ መጻሕፍቲ ባይዱ形式。由于 砌体结构本身具有局限性，所以会出现许多质量和技术问题， 严重的甚至引发事故。 （一）砌体设计方案欠妥及施工不当 （二）砌体材料不合格 （三）砌体结构强度低 （四）配筋砌体不符合要求
（一）砌体结构裂缝的鉴别 砌体结构中常见的温度裂缝，一般不会危及结构安全，通常 都不必加固补强；但若裂缝是由于砌体承载能力不足引起
第二节 砌体结构工程裂缝质量事故 分析与处理
的，则必须及时采取措施加固或卸荷。因此，根据裂缝的特 征鉴定裂缝的不同性质是十分必要的。 砌体结构裂缝的鉴别方式见表4-l。 （二）砌体结构裂缝的处理原则 1.需要处理的裂缝 砌体的裂缝是否需要处理和如何处理，主要取决于裂缝的性 质及其危害程度。况的裂缝，应及时采取措施加以处理。 （1）明显的受压、受弯等荷载裂缝。 （2）缝宽超过1.7mm的变形裂缝。 （3）缝长超过层高的1/2、缝宽大于20mm的竖向裂缝，或产 生缝长超过层高1/3的多条竖向裂缝。
[4-4]某4层办公楼裂缝加固。
五、加气混凝土砌块砌体结构墙身开裂
[4-5]某教学楼墙体开裂，墙面体灰层空裂。
本章小结
（一）砌体结构工程事故的原因分析 1.砌体设计方案欠妥及施工不当。 2.砌体材料不合格。 3.砌体结构强度低。 4.配筋砌体不符合要求。 （二）砌体结构工程裂缝的种类 1.沉降裂缝。 2.温度裂缝。 3.荷载裂缝。 4.冻胀裂缝。 5.地震作用引起的裂缝。
第二节 砌体结构工程裂缝质量事故 分析与处理
（三）砌体结构裂缝的处理方法 砌体结构裂缝的处理方法如图4-4所示。 （四）砌体结构裂缝的加固
对建筑物的安全及正常使用无明显影响的裂缝，为了美观可
以采用表面覆盖装饰材料，或用水泥砂浆、树脂砂浆等填缝 封闭，这类硬质填缝材料极限拉伸率很低，如砌体尚未稳定，
表4-1 砌体结构裂缝的鉴别方式
表4-1 砌体结构裂缝的鉴别方式
图4-4 砌体结构裂缝的处理方法
第三节 砌体结构工程质量事故实例 分析
一、温度变化造成的事故
[4-1]某砖混结构楼面大梁温度裂缝。
二、地基沉降引起的事故
[4-2]某厂变电所不均匀沉降引起的裂缝.
三、砌体强度不足引起的事故
[例4-3]某了车间扩建厂房倒塌事故。
第三节 砌体结构工程质量事故实例 分析
四、砖扶壁柱加固实例
第二节 砌体结构工程裂缝质量事故 分析与处理
一、砌体结构工程裂缝的种类
砌体结构工程出现裂缝是非常普遍的质量事故之一。虽然有 人用“无楼不裂”来形容砌体结构的普遍性有些夸张，但也 确实反映了砌体结构出现裂缝的普遍性和严重性。砌体裂缝 直接影响建筑物的美观，严重者会降低结构的强度、刚度、 稳定性、耐久性及整体性能，在建筑功能上可能会造成房屋 渗漏，也会给房屋使用者造成较大的心理压力。砌体出现裂 缝往往标志着砌体结构内部某一部分有内应力，并且已经超 过了其抗拉、抗剪强度。因此在很多情况下，裂缝的发生与 发展还是大事故的先兆，如超载引起的裂缝可能会引发结构 事故，严重时，甚至造成倒塌。因此对砌体结构裂缝必须
