局域网组建与维护实例教程 第2章
局域网组建与维护实用教程 第2章_局域网的硬件设备与操作系统
3
2.1 双 绞 线
网络中常见的传输介质有同轴电缆、 双绞线、光纤等，其中同轴电缆已 经很少使用。双绞线是目前局域网 布线工程中使用最为广泛的一种传 输介质，下面介绍双绞线的一些知 识。
4
2.1.1 双绞线的结构
双绞线作为一种价格低廉、性 能优良的传输介质，在综合布 线系统中被广泛应用于水平布 线，是当前水平布线的首选电 缆。 局域网中的双绞线电缆由不同 颜色的4对8芯线放在一个绝缘 套管中组成，如图2-1所示。 双绞线可以传送数字信号，也 可以传输模拟信号，其通信距 离从几公里到十几公里。对于 模拟信号传输，当传输距离太 长时要安装放大器，以便将衰 减的信号放大到合适的数值； 对于数字信号传输则要加中继 器，以将失真的数字信号进行 整形。
26
2.6 交 换 机
2.6.1 交换机的主要功能
交换机是一种基于MAC地址识别，能完成封装转发数据包 功能的网络设备。它可以识别数据包中的MAC地址信息， 并将其存放在内部的MAC地址表中。交换机通过查看数据 包头部的MAC地址信息，可以直接将数据包发往其目标端 口，而不是向所有端口转发。另外，一些交换机也可以把 网络“分段”，通过对照地址表，交换机只允许必要的网 络流量通过交换机。通过交换机的过滤和转发，可以有效 地隔离广播风暴，减少误包和错包的出现，避免共享冲突。 交换机的主要功能包括物理编址、网络拓扑结构、错误校 验、帧序列及流量控制。目前一些高档交换机还具备一些 芯的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的 支持，有的甚至还具有防火墙和路由的功能。
22
2.5.1 集线器的工作原理
集线器是星型拓扑结构网络的 中心网络设备，图2-19所示为8 个端口的集线器，共连接了8 台计算机，集线器会对连接的 计算机之间进行信号的转发传 递。 具体的通信过程是：当计算机 1要发送一条信息给计算机8， 计算机1的网卡将信息通过双 绞线送到集线器上，但是集线 器不会直接将信息送给计算机 8，而是将信息进行“广播”， 将信息同时发送给8个端口，8 个端口上的计算机接收到这条 广播信息时，会对信息进行检 查，如果发现该信息是发给自 己的则接收，否则不予理睬。

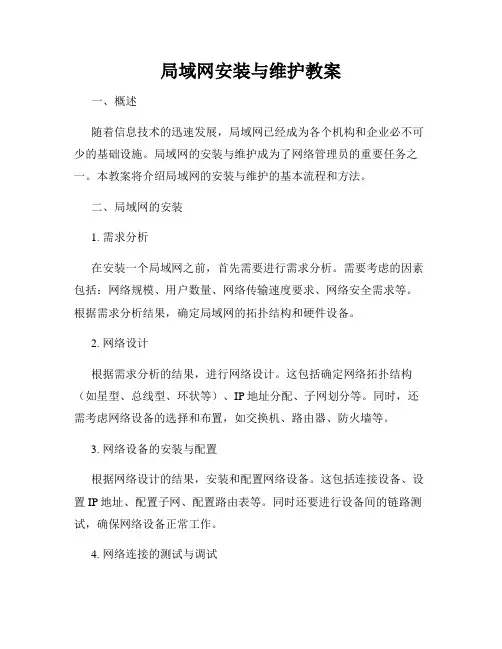

局域网安装与维护教案
局域网安装与维护教案一、概述随着信息技术的迅速发展，局域网已经成为各个机构和企业必不可少的基础设施。
局域网的安装与维护成为了网络管理员的重要任务之一。
本教案将介绍局域网的安装与维护的基本流程和方法。
二、局域网的安装1. 需求分析在安装一个局域网之前，首先需要进行需求分析。
需要考虑的因素包括：网络规模、用户数量、网络传输速度要求、网络安全需求等。
根据需求分析结果，确定局域网的拓扑结构和硬件设备。
2. 网络设计根据需求分析的结果，进行网络设计。
这包括确定网络拓扑结构（如星型、总线型、环状等）、IP地址分配、子网划分等。
同时，还需考虑网络设备的选择和布置，如交换机、路由器、防火墙等。
3. 网络设备的安装与配置根据网络设计的结果，安装和配置网络设备。
这包括连接设备、设置IP地址、配置子网、配置路由表等。
同时还要进行设备间的链路测试，确保网络设备正常工作。
4. 网络连接的测试与调试在完成网络设备的安装与配置后，进行网络连接的测试与调试。
通过使用诸如Ping命令等工具，测试设备之间的连通性和延迟情况。
如果发现问题，需要进行相应的调试和排查。
三、局域网的维护1. 网络监控与管理网络监控与管理是局域网维护的重要组成部分。
网络管理员需要使用网络监控工具对网络的性能、流量、链接状态等进行实时监控，并及时处理网络异常情况。
2. 网络安全维护保障网络的安全性是局域网维护的重要任务之一。
网络管理员需要采取一系列的安全措施，如设置访问控制策略、防火墙规则、入侵检测与防御等，以保护局域网内的数据不被未授权者访问和篡改。
3. 硬件设备的维护定期检查和维护网络硬件设备，如交换机、路由器等，以确保其正常运行。
这包括对设备进行粉尘清理、通风排热、固件升级等操作。
4. 软件系统的更新与升级定期对网络操作系统和相关软件进行更新与升级，以保障网络功能的稳定和安全。
同时还需备份重要数据，以防止数据丢失。
四、故障排除与问题解决在局域网的维护过程中，不可避免会出现各种故障和问题。

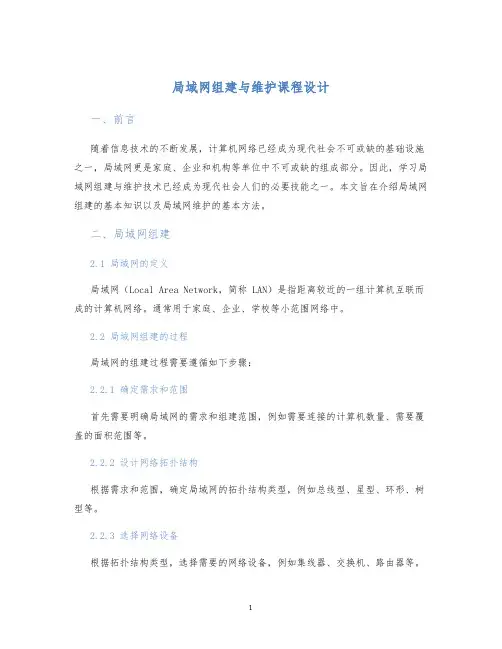

局域网组建与维护课程设计
局域网组建与维护课程设计一、前言随着信息技术的不断发展，计算机网络已经成为现代社会不可或缺的基础设施之一，局域网更是家庭、企业和机构等单位中不可或缺的组成部分。
因此，学习局域网组建与维护技术已经成为现代社会人们的必要技能之一。
本文旨在介绍局域网组建的基本知识以及局域网维护的基本方法。
二、局域网组建2.1 局域网的定义局域网（Local Area Network，简称 LAN）是指距离较近的一组计算机互联而成的计算机网络。
通常用于家庭、企业、学校等小范围网络中。
2.2 局域网组建的过程局域网的组建过程需要遵循如下步骤：2.2.1 确定需求和范围首先需要明确局域网的需求和组建范围，例如需要连接的计算机数量、需要覆盖的面积范围等。
2.2.2 设计网络拓扑结构根据需求和范围，确定局域网的拓扑结构类型，例如总线型、星型、环形、树型等。
2.2.3 选择网络设备根据拓扑结构类型，选择需要的网络设备，例如集线器、交换机、路由器等。
2.2.4 连接设备，配置参数将选择好的网络设备连接起来，根据设备的具体参数进行配置。
2.2.5 测试和调试在组建好局域网之后，进行测试和调试，确保局域网的正常工作。
2.3 局域网组建的注意事项2.3.1 网络安全在组建局域网时，一定要注意网络安全，例如设置密码、防火墙等，避免网络被黑客攻击。
2.3.2 网络性能在组建局域网时，要注意网络性能，例如选择适合自己的网络设备、合理设计拓扑结构等，以确保网络性能稳定。
三、局域网维护3.1 局域网维护的任务局域网的维护任务包括以下几个方面：3.1.1 硬件维护对局域网硬件设备进行定期检查和维修，例如更换损坏的网络线缆、更换故障的网络设备等。
3.1.2 软件维护对局域网软件进行定期检查和维修，例如升级防火墙、及时补丁更新等。
3.1.3 安全维护对局域网安全进行定期检查和维修，例如检查是否存在黑客攻击、设置密码、防火墙等。
3.2 局域网维护的方法3.2.1 建立维护计划建立局域网维护计划，包括硬件维护、软件维护、安全维护等，明确维护周期和维护内容，以便有效地管理局域网。
局域网组建与维护教案
交换机是一种更为智能的网络设备，它可以根据MAC地址等信息对数据进行转发和过滤，提 高了网络的传输效率和安全性。交换机通常具有多个端口，可以连接多台计算机或其他设备， 形成一个星型或树型网络拓扑结构。
设备选型原则及注意事项
设备选型原则
在选择局域网硬件设备时，应该遵循以下原则：首先，要根据 实际需求选择适当的设备类型和规格；其次，要考虑设备的性 能、稳定性和可靠性等因素；最后，还要考虑设备的价格和维 护成本等因素。
01 局域网基本概念 局域网的定义、特点、组成要素等基本概念。
02
局域网硬件设备
包括网卡、集线器、交换机、路由器等硬件设备的功能、 性能参数及选型原则。
03
局域网协议与标准
IEEE 802.3以太网协议、TCP/IP协议族等局域网常用协 议与标准。
04
局域网组建技术
包括网络拓扑结构、IP地址规划、VLAN划分等局域网 组建关键技术。
局域网组建与维护教案
目
CONTENCT
录
• 局域网基本概念与原理 • 硬件设备与选型 • 软件配置与安装调试 • 局域网资源共享设置与管理 • 故障诊断与排除技巧 • 网络安全防护策略部署 • 总结回顾与拓展延伸
01
局域网基本概念与原理
局域网定义及特点
高传输速率
由于传输距离短，局域网通常具有 较高的数据传输速率。
该企业选择了以下硬件设备来组建局域 网：首先，选择了高性能的以太网卡作 为计算机的网络接口；其次，选用了智 能交换机作为网络的核心设备，实现了 数据的快速转发和过滤；最后，还选用 了防火墙、路由器等安全设备来保障网 络的安全性。
该硬件配置方案具有以下优势：首先， 高性能的以太网卡和智能交换机保证了 数据的快速传输和处理；其次，防火墙 和路由器等安全设备保障了网络的安全 性；最后，该方案还具有良好的可扩展 性和可管理性，方便企业进行后续的升 级和维护。
局域网组建和维护案例教程电子教案2 单机上网
•
默认设置为中国，如需要修改，选
择“自定义”；如不需要修改，可直接
单击“下一步”按钮，如图2-19所示 。
2020/7/8
“区域和语言选项”图
“输入姓名和单位”图
•
步骤９：出现“自定义软件”对话框，要求输入
用户的姓名和单位名称。分别在“姓名”和“单位”
文本框中输入“w”，单击“下一步”按钮，如图2-20
NTFS文件系统格式化，然后再单击
“enter”。
•
在安装过程中选择分区时，最好选
择NTFS格式，如果采用FAT或FAT32格
式，则有些服务器的功能不能实现，并
有可能出现不安全的因素。
202•0/7/8步骤6：分区完“文成件复后制，”图安装程序把安装文
• 将安装文件从光盘复制到硬盘是为了
增快后期的安装速度，因为直接从硬盘 上调用文件比
“成 功 创 建 磁 盘 分 区” 图
2020/7/8
• 采用相同的办法可以创建更多的分 区，如图所示 。
“ 创 建 多 个 磁 盘 分 区 ” 图
2020/7/8
• 步骤5：格式化磁盘分区（如图）
“格 式化 磁盘 分区” 方式 选择 图
2020/7/8
•
单击“enter”，对选择的C：磁盘用
。单击【分区】，选择【创建】按钮，
弹出创建分区对话框，在对话框的“创
建为”中选择“主分区”，在分区类型中Βιβλιοθήκη 择分区的文件格式，如FAT22 或
NTFS【知识链接3】，然后再选择卷标
则可以创建主分区啦。
•2020/7/8
步骤4：创建扩展分区和逻辑分区
2．Windows自带的工具创建分 区
• 步骤1：选择【开始】菜单，单击【 设置】→【控制面板】→【管理工具】 →【计算机管理】→【磁盘管理】。如 图所示。
局域网组建与维护
局域网组建与维护局域网（Local Area Network）是指在一个较小地理范围内，连接在同一地点的计算机互联而成的网络。
搭建和维护一个高效可靠的局域网对于许多组织和企业而言是至关重要的。
本文将围绕局域网的组建和维护展开讨论，包括网络拓扑结构的选择、硬件设备的配置与管理、安全性的保障以及日常维护与故障排除等方面。
一、网络拓扑结构的选择在局域网的组建过程中，选择适当的网络拓扑结构是至关重要的。
常见的拓扑结构包括星型、总线型、环型和网状型。
在选择时，需要考虑到网络规模、数据传输速度、可靠性和扩展性等因素。
根据实际需求，灵活选择适合的网络拓扑结构，能够最大程度地提高局域网的性能和稳定性。
二、硬件设备的配置与管理组建一个稳定高效的局域网需要合理配置和管理硬件设备。
首先，需要选择适用的网络设备，如交换机、路由器和网卡等。
这些设备应该具备高性能、稳定可靠且易于管理的特点。
其次，对于较大规模的局域网，可以考虑使用VLAN（Virtual Local Area Network）技术来进行网络划分，以提高网络的可管理性和安全性。
三、安全性的保障局域网的安全性是至关重要的。
为了保障局域网的安全，应采取一系列的安全措施。
首先，设置密码以确保网络设备和服务器的安全。
其次，安装防火墙和入侵检测系统，及时发现并阻止网络攻击。
此外，还可以采用基于身份认证的访问控制机制，限制用户的访问权限，并定期更新网络设备的固件，以及时修复可能的安全漏洞。
四、日常维护与故障排除一个健康的局域网需要进行定期的维护与故障排除。
日常维护包括定期备份数据、更新软件和固件、检查网络设备的运行状态等。
当出现网络故障时，需要快速定位问题并及时修复，以减少网络中断时间。
可以利用网络管理软件进行网络监控和故障排查，及时发现和解决网络问题。
综上所述，局域网的组建与维护是一个综合性的工作。
通过选择合适的网络拓扑结构、配置和管理硬件设备、保障网络的安全性，以及进行定期的维护与故障排除，能够搭建和维护一个高效可靠的局域网，提高网络性能和稳定性，满足组织和企业的需求。
局域网组建、管理及维护实用教程
局域网组建、管理及维护实用教程一、什么是局域网？局域网（Local Area Network, LAN）是指覆盖在一个较小地理范围内的计算机网络，例如一个办公楼、学校、工厂、小区等。
局域网一般由一组相互连接的计算机以及相关设备和软件组成，它们可以方便、高效地共享资源（如文件、打印机等）和信息（如电子邮件、视频、音频等）。
二、局域网的组成及基本要素1.计算机：组成局域网的核心设备。
可以是台式机、笔记本电脑、服务器等。
2.网络设备：负责计算机之间的数据传输。
如交换机、路由器、网卡等。
3.传输介质：承载信息的物理媒介。
如网线、光缆等。
4.网络协议：计算机网络中的通讯规则。
例如TCP/IP协议。
三、局域网的组建步骤1.规划：确定局域网的覆盖范围、网络拓扑结构、计算机的数量、设备和软件需求等。
2.布线：选择合适的传输介质，并在各计算机之间建立物理连接，如插网线、连接网卡等。
3.设备配置：配置交换机、路由器等网络设备，使其能够顺利传输数据。
4.地址分配：为每个计算机分配IP地址，以便它们能够互相通信。
5.共享资源：配置共享文件夹、打印机等，实现资源共享。
1.安全管理：保障网络的安全性。
如设置管理员账户和密码、安装防火墙、禁用不必要的服务等。
2.性能管理：保障网络的稳定性和性能。
如进行网络优化、监测性能、定期维护等。
3.故障排除：网络故障的处理和维修。
如监测网络设备、记录错误日志等。
4.更新升级：定期更新软件、驱动程序和系统，以消除安全漏洞并提高功能性能。
五、常用局域网管理工具1.网络监控软件：如Cacti、Zabbix、Nagios等，可帮助管理员实时监控网络设备的健康状况和使用情况。
2.网络扫描工具：如Nmap、Angry IP Scanner等，可扫描局域网内的设备，查看它们的IP地址、MAC地址等信息。
3.远程管理工具：如TeamViewer、VNC等，可让管理员远程登录受管计算机，对其进行管理和控制。
局域网组建与维护实例教程
连通，如图2.24所示。如果连通了，表 示双绞线制作成功。 • (11) 还可以通过专门的电缆测试仪来 检测电缆是否连通。 • (12) 接头制作成功后，移动塑料护套， 将接头用护套罩住，这样接头就制作 完成了，如图2.27所示。
• 要连接这些设备就必须先对这些设备有所了解，还要对具体的连 接方法有所了解，本章主要介绍常见的网络硬件及其意义，同时 具体说明这些网络硬件的连接方法。
1
2..1 网 络 连 接 线
•要组建网络就必须通过网络连接线材将 相关的网络设备连接起来，网络连接线 在组建网络的过程中担当联络员的角色， 所以本节先介绍网络连接线方面的知识。 •本节将详细介绍网络连接线的外观、组 成以及传输速率等特性，使读者知道即 使是简单的网络连接线材也可以影响到 整个网络的特性、数据传输速度以及数 据遗失几率等方面，从而使用户在选择 网线时能够进行更为全面的考虑。
• (8) 最后将集线器所带的小整流器 插到电源插板上，给集线器加上 电源，如图2.50所示。
• (9) 当局域网中的各台计算机都和 集线器连接正确后，集线器上对 应后面双绞线接口的前面板上的 指示灯就会亮起绿灯，表示连接 正常可以通信了，如图2.51所示。
• 到此为止，每一台计算机都用一 根双绞线与集线器(HUB)连接成 功，这样就可以组成一种“星型 拓扑”结构的对等局域网络了。
中央铜导体 屏蔽层
• 3. 光缆
• 光使缆用是。目它前是最由先许进多的 根网 细线 如， 发但 丝是 的它 玻的 璃价 纤格 维较 外贵 加， 绝在缘家套用组场成合的很。少
3
2.1.2 双绞线的制作过程
• 在制作网络连接线时，会用到以下一些工 具。
局域网组建与维护
有线传输介质
– 双绞线 – 同轴电缆 – 光纤
无线传输（建筑物间）
– 红外线通信 – 激光通信 – 微波通信
局域网硬件设备
双绞线(又称双绞线电缆)是最常
见的一种电缆传输介质，它使用一
对或多对按规那么缠绕在一起的绝
缘铜芯电线传输信号，常见的 线就
是一种双绞线。目前，在局域网中 双绞线
常见的双绞线是将4对铜芯电线缠绕
在一起，并封装在一个绝缘外套中
而形成的一种传输介质。双绞线一
护套
般用于星型网络的布线连接，两端
安装RJ-45水晶头，分别用于连接网
卡与集线器，最大网线长度为100m。
局域网硬件设备
同轴电缆是由一根空心的外圆柱导体(铜网)和一根位于中心轴线的 内导线(电缆铜芯)组成，并且内导线和圆柱导体及圆柱导体和外界之间 都是用绝缘材料隔开。它的特点是抗干扰能力好，传输数据稳定，价 格也廉价，同样被广泛使用，如闭路电视线等。同轴电缆根据传输频 带的不同，可分为基带同轴电缆和宽带同轴电缆两种类型。按直径的 不同，同轴电缆可分为粗缆和细缆两种。
局域网硬件设备
网卡工作于OSI参考模型的最底层，也就是物 理层。其工作原理是：整理计算机上要向网络发 送的数据，并将数据分解为适当大小的数据包， 然后向网络上发送。网卡的根本功能如下所示：
准备数据 传送数据 控制数据的流量
局域网硬件设备
按接口类型：
按适用的计算机类型：
PCI网卡 ISA网卡、EISA网卡 USB总线式外置网卡
局域网硬件设备
局域网硬件设备与网络操作系统是组建 一个局域网的根底，选择适合需求的硬件设 备和网络操作系统可以充分发挥局域网的性 能。通过本章的学习，大家可以了解局域网 硬件设备的功能、分类以及选购方法，为组 建局域网打下根底。
局域网组建、管理与维护(第2版)-教学大纲
《局域网组建、管理与维护》课程教学大纲（第2版）课程名称：局域网组建、管理与维护课程类别：专业课适用专业：计算机科学与技术，网络工程等考核方式：笔试+实验学时：68学时，其中实验学时：34学时（仅供参考）一、课程教学目的局域网组建、管理与维护是一门面向实践的理论与技术课程。
局域网组建、管理与维护是根据用户组网需求，综合应用计算机科学和管理科学中相关理论、方法和技术，对局域网系统结构、功能和应用等进行分析，优选各种技术和产品，整合用户原有资源，提出网络建设与管理的系统性解决方案；并按照方案对局域网（企业网、校园网等）各个部件或子系统进行综合集成，使之成为一个经济、高效和整体化的网络系统。
因此，通过课程学习，使学生在网络设计方法、综合布线设计、数据中心机房设计，高速局域网组建与管理，局域网路由与配置管理，无线局域网组建与管理，服务器安装与配置管理，服务器存储与集群配置管理，云计算网络组建与配置管理，局域网络安全及配置管理，局域网运行维护等方面，有一个整体认识和理解。
能够按照用户网络需求和设计方法，撰写中小型网络系统技术解决方案，并按照方案实施设备安装、调试，将网络中的多种软、硬件集成为整体系统。
二、课程教学要求局域网组建、管理与维护课程教学要求是培养学生局域网组建管理与维护的能力。
具体体现为以下三个方面的能力发展。
1.知识与技能（1）理解局域网组建、管理与维护的概念与特征，了解现代网络技术发展趋势。
（2）能够依据网络组建需求，运用网络组建与管理的理论和方法，对网络系统结构、要素、功能和应用等进行分析，以达到最优规划、最优设计、最优实施和最优管理的目的。
（3）能熟练地操作及应用网络布线技术、数据中心技术、高速局域网技术、IPv4/IPv6路由技术、无线局域网技术、服务器技术、网络安全技术，云计算技术完成满足用户需求的网络设备安装、网络互连配置、网络管理及维护工程。
初步形成局域网组建、管理与维护的能力，能适应现代网络技术及网络集成的演进变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
17
2.3.2 连接集线器
(1) 首先准备好要连接的集 线器、网络连接线和计算 机，准备好的集线器如图 2.43所示。 (2) 观察要连接的集线器的 双绞 线连 背面接口，弄清楚电源和 接端 口 双绞线要连接的位置，如 图2.44所示。 (3) 先来连接集线器的电源， 将HUB所带的小整流器的 直流电源输出端插入集线 器的电源接口，如图2.45 所示。
第2 章 网 络硬件设备及连接
组建局域网离不开网络硬件设备。常见的网络硬 件设备有：路由器、交换机、集线器、网络适配 器(网卡)以及传输介质(电缆、双绞线或光纤)。我 们把这些硬件连接起来，再安装上专门用来支持 网络运作的软件，包括系统软件和应用软件，那 么一个能够满足工作或生活需求的局域网也就组 建成功了。 要连接这些设备就必须先对这些设备有所了解， 还要对具体的连接方法有所了解，本章主要介绍 常见的网络硬件及其意义，同时具体说明这些网 络硬件的连接方法。
无线网卡是安装在台式计算机或者笔记本计算机上， 用于计算机之间或计算机与AP、路由器之间的无线连 接。 无线AP用于信号放大及无线网与有线网的通信。 无线路由器则类似于宽带路由器，除可用于连接无线 网卡外，还可直接实现无线局域网的Internet连接共享。
26
2.4.3 无线路由器和无线网卡
下面简单介绍一下无线宽带路由器 和无线网卡设备的硬件连接方法。 (1) 先将电话、ADSL调制解调 器和分频器按照ADSL调制解调 器的说明书连接好，然后把 ADSL调制解调器附带的网线连 接到无线宽带路由器的WAN端 口上，如图2.67所示；接下来 把台式计算机用网线与无线路 由器上的4个LAN接口的任意一 个连接，如图2.68和图2.69所 示。 (2) 如果台式机使用USB接口的 无线网卡，如图2.70所示，则 需要将USB接口的无线网卡连 接到台式机的USB端口，如图 2.71所示。
2
2..1
网 络连接线
要组建网络就必须通过网络连接线材将相关 的网络设备连接起来，网络连接线在组建网 络的过程中担当联络员的角色，所以本节先 介绍网络连接线方面的知识。 本节将详细介绍网络连接线的外观、组成以 及传输速率等特性，使读者知道即使是简单 的网络连接线材也可以影响到整个网络的特 性、数据传输速度以及数据遗失几率等方面， 从而使用户在选择网线时能够进行更为全面 的考虑。
11
2.2.2 网卡的安装
(1) 首先准备好要安 装的网卡，如图2.31 所示。 (2) 打开计算机主机 箱盖，如图2.32所示。 (3) 找到主板上要安 装网卡的PCI插槽， 如图2.33所示。
12
2.2.2 网卡的安装
(4) 在对应这条PCI插槽 的后面板上，使用尖嘴 钳拆掉金属挡板，以便 安装网卡。如图2.34所 示。 (5) 然后将网卡垂直对准 PCI插槽，如图2.35所示 (6) 用力下压，让金手指 完全没入插槽当中，从 而使网卡和主机接触良 好，如图2.36所示。
7
2.1.2 双绞线的制作过程
(8) 利用压线器压下金属片，如图 2.22所示。用力下压直到确认完全到 底后才能松开压线钳并取出接头，这 样一个接头就制作完成了。按照上述 方法将双绞线的另外一端也连好接头。 (9) 压好金属片的接头如图2.23所示。 (10) 用万用表检测做好的双绞线是否 连通，如图2.24所示。如果连通了， 表示双绞线制作成功。 (11) 还可以通过专门的电缆测试仪来 检测电缆是否连通。 (12) 接头制作成功后，移动塑料护套， 将接头用护套罩住，这样接头就制 网
卡
网卡是组建局域网所需要的 最基本、也是必备的部件之一。 没有网卡，我们将无法组建局 域网。 本节将介绍网卡的功能、种 类等基本知识以及如何在计算 机中安装网卡。 10
2.2.1 网卡概述
网卡，又称网络适配器或网络接 口卡，英文全称为Network Adapter。 通过网卡，计算机就可以相互连 接，相互通信。网卡的主要功能 是处理计算机上发往网线上的数 据，按照特定的网络协议将数据 分解成为适当大小的数据包，然 后发送到网络上去。 每块网卡都有一个惟一的网络节 点地址，它保存在网卡的ROM中。 图2.29所示是一款10/100M的 自适应网卡。 图2.30所示是一款ISA网卡。
27
3
2.1.1 网线分类
要连接局域网，网线是必不可少的。在局域网中常见的网 线主要有双绞线、同轴电缆和光缆3种。 1. 双绞线
双绞线是目前应用最为广泛的网络线材。它是由许多对线组成的 数据传输线。
2. 同轴电缆
同轴电缆，又称为RG-58线缆，是由一层层的绝缘线包裹着中央 铜导体的电缆线。如图2.3所示。
23
2.4.2 路由器
图2.59为路由器的应用示意图。
子网A 子网B
路由器A
路由器B
接口
接口
接口
接口
24
2.4.2 路由器
1. 路由器的种类划分
1) 按照路由器的连接功能划分
(1) 接入级路由器 (2) 企业级路由器 (3) 骨干级路由器 (4) 太比特级路由器
2) 按转发报文的性能划分
(1) 中间节点路由器 (2) 边界路由器
电源 连接 端口
18
2.3.2 连接集线器
(4) 然后把做好接头的双绞 线的一端插入到计算机的 网卡接口，如图2.46所示。 (5) 另外一端插入到集线器 的接口中，接口的次序不 限，如图2.47所示。 (6) 双绞线插好后的情形如 图2.48所示。
19
2.3.2 连接集线器
(7) 然后将要连接的各个双绞线 接头依次插到集线器上，如图 2.49所示。 (8) 最后将集线器所带的小整流 器插到电源插板上，给集线器 加上电源，如图2.50所示。 (9) 当局域网中的各台计算机都 和集线器连接正确后，集线器 上对应后面双绞线接口的前面 板上的指示灯就会亮起绿灯， 表示连接正常可以通信了，如 图2.51所示。 到此为止，每一台计算机都用 一根双绞线与集线器(HUB)连接 成功，这样就可以组成一种 “星型拓扑”结构的对等局域 网络了。
5
2.1.2 双绞线的制作过程
本节分两种情况来说明双绞线的具 体制作过程。 1) 用于和集线器相连的双绞线的 制作
(1) 首先剪裁适当长度的双绞线， 特别要注意的是必须预留一段用来 制作接头用的长度，以及线路拉线 时由于各项阻碍造成的额外线路长 度，一般预留的长度2～3m，更长 的线路则可能要预留更长的线路长 度。 (2) 在制作接头的一端，先套入接 头的塑料护套，如图2.14所示。 (3) 将塑料护套往线路后段移动， 如果线路前段切口不齐，就利用剪 刀或剥线钳将线路前段切齐(注意 内芯的绝缘层不要剥除)；如果线 路前端平齐，就用压线钳上的剥线 刀在距网线顶部2cm处绕线割一圈， 将绝缘线剥下，露出4对双绞线， 如图2.15所示。
8
2.1.2 双绞线的制作过程
2) 用于双机直连的双绞线的制作
用于双机直连的双绞线的制作和连接集线器的双绞线的制作方法 大致类似，只是在8芯线的安排顺序上有所不同，而且这类线材在 制作完成后只能用于两台计算机的直接连接，跳线的目的就是将 两台计算机用于网络传输的输入输出互相交换，达到直接连接的 目的。交换网络线路两端线路与一般线路的比较如图2.28所示。
20
2.4 其他网络设备
前面几节详细介绍了网线的制作 过程、网卡的安装过程以及集线 器的连接过程，本节将介绍在组 建局域网络中有时还会用到的一 些设备，例如交换机、路由器以 及机架等。使大家对组建局域网 的硬件设备有一个较为全面的了 解。 21
2.4.1 交换机
交换机(SWITCH)也 是一种集中完成多台 设备连接的专用设备， 提供了高效的网络连 个 人 计 算机 接能力和网络管理等 个人计 有关功能。 算机 如图2.52所示是一款 个人计 市面上常见的交换机 算机 产品。 个人计 图2.53是交换机原理 算机 示意图。
13
2.2.2 网卡的安装
(7) 接下来拧上螺丝，将 网卡固定牢靠，如图 2.37所示。 (8) 最后再检查一遍金手 指和PCI插槽的接触部位， PCI 确保没有接触不良的情 况发生，如图2.38所示。 (9) 接下来，给网卡连接 网线。观察清楚安装方 向，如图2.39所示。插 反了插头是插不进去的。
15
2.3 集 线 器
集线器又称HUB，是一种集中完 成多台设备连接的专用设备，提 供了检错能力和网络管理等有关 功能。 本节将介绍集线器的功能、种类 等基本知识以及如何在局域网中 连接集线器。
16
2.3.1 集线器概述
集线器和电缆或双绞线等传输介 质一样，属于数据通信系统中的 基础设备，是一种不需要任何软 件支持或只需要很少管理软件管 理的硬件设备。 接下来介绍一下集线器的种类。 1. 按外形尺寸划分 (1) 机架式集线器 (2) 桌面式集线器 2. 按提供的带宽划分 (1) 10Mbps集线器 (2) 100Mbps集线器 (3) 10/100Mbps自适应集线 器
中央铜导体 屏蔽层
3. 光缆
光缆是目前最先进的网线，但是它的价格较贵，在家用场合很少 使用。它是由许多根细如发丝的玻璃纤维外加绝缘套组成的。
4
2.1.2 双绞线的制作过程
在制作网络连接线时，会用 到以下一些工具。 剪刀 尖嘴钳 压线器 万用表 电缆测试仪 备好所需要的器材后，接下 来我们来了解一下8芯UTP网 线、空的RJ-45接头和网络线 护套(图2.11至图2.13所示)。
3) 按照连接对象划分
(1) 本地路由器 (2) 远程路由器
2. 路由器功能单元划分
1) 输入端口 2) 交换开关 3) 输出端口 4) 路由处理
25
2.4.3 无线路由器和无线网卡
目前家庭无线组网中经常使用的设备主要有3种： 无线网卡、无线AP(Access Point，无线基站)和无 线路由器。下面简单介绍一下它们的用途。
