直通线交叉线制作测试

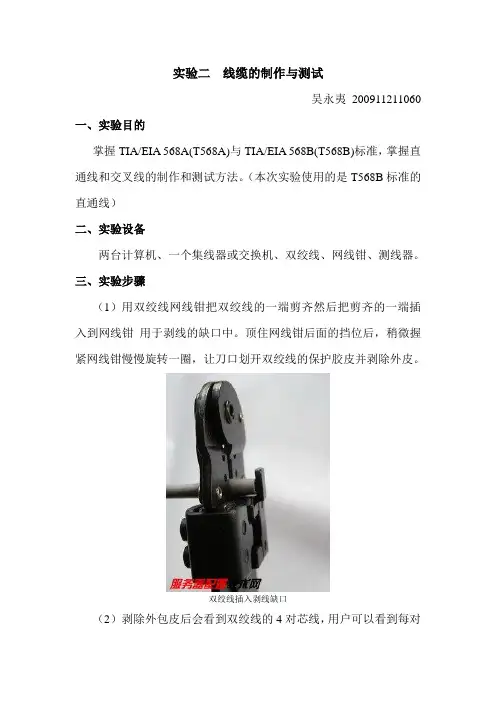

实验二 线缆的制作与测试
实验二线缆的制作与测试吴永夷200911211060 一、实验目的掌握TIA/EIA 568A(T568A)与TIA/EIA 568B(T568B)标准，掌握直通线和交叉线的制作和测试方法。
（本次实验使用的是T568B标准的直通线）二、实验设备两台计算机、一个集线器或交换机、双绞线、网线钳、测线器。
三、实验步骤（1）用双绞线网线钳把双绞线的一端剪齐然后把剪齐的一端插入到网线钳用于剥线的缺口中。
顶住网线钳后面的挡位后，稍微握紧网线钳慢慢旋转一圈，让刀口划开双绞线的保护胶皮并剥除外皮。
双绞线插入剥线缺口（2）剥除外包皮后会看到双绞线的4对芯线，用户可以看到每对芯线的颜色各不相同。
将绞在一起的芯线分开，按照橙白、橙、绿白、蓝、蓝白、绿、棕白、棕的颜色一字排列，并用网线钳将线的顶端剪齐。
（3）按照上述线序排列的每条芯线分别对应RJ-45插头的1、2、3、4、5、6、7、8针脚，如下图所示。
（4）使RJ-45插头的弹簧卡朝下，然后将正确排列的双绞线插入RJ-45插头中。
在插的时候一定要将各条芯线都插到底部。
由于RJ-45插头是透明的，因此可以观察到每条芯线插入的位置。
（5）将插入双绞线的RJ-45插头插入网线钳的压线插槽中，用力压下网线钳的手柄，使RJ-45插头的针脚都能接触到双绞线的芯线。
（6）完成双绞线一端的制作工作后，按照相同的方法制作另一端即可。
注意双绞线两端的芯线排列顺序要完全一致。
（7）在完成双绞线的制作后，使用测试仪对网线进行测试。
四、实验感想这次实验没有参加，从网上找了一个制作双绞线的图文教程，结合同学的实验报告学习了一下，对双绞线制作有了一个大致的印象。
计算机网络实训：制作直通线和交叉线
知识准备
3、直通线和交叉线的使用原则
总原则：设备口相同用交叉线 设备口不同用直通线
1）使用直通线的情况有2种：
① PC 连交换机
②交换机连路由器
2）使用交叉线的情况有4种 ① PC 连 PC（双机互连）
② 交换机 连 交换机
③ 路由器 连 路由器
④ PC 直接连 路由器
02 实训内容
实训内容
• 交叉线： 一端T568A，另一端T568B
实训过程
2、制过程
4）剪齐：用压线钳将8根线并排剪齐。
实训过程
2、制过程
5）插入水晶头：将剪齐后的8根线插入水晶头内，一定要插到底。
实训过程
2、制作过程
6）压线：将插好线后的水晶头插入压线钳内，用力握钳柄，把水晶头上 的8个铜片压入8根线中。
实训： 制作直通线和交叉线
实训：制作直通线和交叉线
知识准备
实训内容
实训目的
实训过程
01 知识准备
知识准备
1、线序排列
线序标准：EIA/TIA-568 EIA
电信工业协会
电子工业协会
TIA
T568B T568A
12345678 橙白-橙-绿白-蓝-蓝白-绿-棕白-棕 绿白-绿-橙白-蓝-蓝白-橙-棕白-棕
知识准备
将568B的1-3、2-6交换即可得568A。 568B 是 首 选 ， 请 牢 记 ； 快速识别：568B橙白开头，568A绿白开头。
T568B
1-3、2-6对换 T568A
知识准备
2、二种网线
1）直通线 两端线序完全相同，同为568A或同为 568B，直通线使用最多。
2）交叉线 一端568A，另一端568B，即1-3、2-6交 叉，交叉线在特殊场合使用。
直通网线和交叉网线的制作实验报告
实验项目直通网线和交叉网线的制作
实验日期 2021 年 10 月 11 日（星期一第 1-2 节）
实验成绩
一、目的和要求（目的要明确，抓住重点，符合实验指导书中的要求）
(1)熟悉T568A、T568B标准网线的线序；
(2)掌握网络直通电缆、交叉电缆的制作步骤，为以后构建计算机局
域网打下基础；
(3)直通与交叉网线的连通性测试。
二、实验内容（用最简练的语言反映实验的内容）
直通线主要用于交换机（或者集线器Hub）Uplink口来连接另一台交换机（或者集线器Hub）的普通端口，或者交换机普通端口连接网卡。
交叉线主要用于交换机（或者集线器Hub）普通端口连接到交换机（或者集线器Hub）普通端口，或者网卡连接网卡。
三、实验过程及分析（依据何种内容、操作方法进行实验，要写明需要经过哪几个步骤来实现其操作）
（1）挑选双绞线大约长50厘米左右
（2）利用压线钳将双绞线两端外皮剥去2-3厘
米。
实验一 双绞线的制作和测试
实验一双绞线的制作和测试【实验目的】1.掌握网络双绞线中直通线的制作方法2.掌握网络双绞线中交叉线的制作方法3.掌握网络连通性的测试方法【实验要求】1.按照T568A、T568B规范标准制作2.摸索并掌握双绞线理序、整理的要领，尽可能总结出技巧3.用测线仪测试线路导通情况并记录，完成实验报告【实验基础知识】网线常用的有：双绞线、同轴电缆、光纤等。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ -Unshielded Twisted pair ）作为布线的传输介质来组网。
双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是超五类线，目前已有六类以上的。
ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。
做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。
相应地ＲＪ４５插头座也区分为三类或五类电气特性。
ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹槽，简称“8 P”（ Position ，位置）。
凹槽内的金属触点共有８个。
特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线非常重要，不能搞错。
一、两种线序标准：EIA/TIA-568-A标准，简称T568AEIA/TIA-568-A其双绞线的排列顺序为：白绿，绿，白橙，兰，白兰，橙，白棕，棕。
依次插入RJ－45头的1~8号线槽中。
EIA/TIA-568-B标准，简称T568BEIA/TIA-568-B其双绞线的排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕。
依次插入RJ－45头的1~8号线槽中。
二、两种网线制作方法：直通线：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。
RJ-45接口连线实验
实验一 RJ-45接口连线实验【实验目的】1)学会制作两种类型的RJ-45接头直通线、交叉线。
2)掌握使用双绞线作为传输介质的网络连接方法。
【实验环境】具有RJ-45接口网卡的计算机、5类双绞线、水晶头、压线钳、测线器。
【实验重点及难点】重点：学习双绞线识别、制作、测试器的使用。
难点：掌握制作正确双绞线的方法。
【实验指导】RJ-45连接器包括一个插头和一个插孔（或插座）。
插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。
EIA/TIA制定的布线标准规定了8根针脚的编号。
如果看插孔，使针脚接触点在上方，那么最左边是①，最右边是⑧（见下图）。
①②③④⑤⑥⑦⑧如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧（见下图）。
①②③④⑤⑥⑦⑧在10 /兆比秒和100 Mb/s以太网中只使用两对导线。
也就是说，只使用4根针脚。
那么我们应当将导线连接到哪4根针脚呢？按照T568B（T568A）的标准制作双绞线。
T568B和T568A为美国电子电气工程师协会（EIA/TIA）两种双绞线制作标准。
其中T568B标准在以太网中应用较广泛。
T568A和T568B的管脚编号T568B线序Straight-Through Cable（直通线）：双绞线线缆的两端使用同一种标准，即同时采用T568B标准或同时采用T568A标准。
在10M/100M以太网中8芯只使用4芯，在1000M以太网中8芯全部使用。
Crossover Cable（交叉线）：双绞线在制作时一端采用T568B标准，另一端采用T568A 标准。
DTE 类设备：PC、路由器、交换机uplink口、HUB级联口DCE 类设备：交换机普通口、HUB普通口同类设备间相连使用交叉线方式；异类设备间相连使用直通线方式。
说明：DTE（Data Terminal Equipment）是数据终端设备，也就是具有一定的数据处理能力以及发送和接收数据能力的设备。
网线制作 直连线 交叉线
教学目的
掌握网线的制作方法 直连线、交叉线 ,用网 线来连接计算机与交换机，
理解直连线、交叉线的各自作用，
教学内容
制作一根直连线、一根交叉线， 用测线仪测试通过，
教学参考
观看录像----网线的制作
双绞线的功能
回顾基本知识：
网络的概念、网络的分类、网络的功能等 联网的基本步骤 1 ：剥皮
剥线在网线的制作过程中算是一个难点,在剥双绞线外皮时,手握压 线钳要适当,剥线刀刃口间隙过小,就会损伤内部线芯,甚至会把线芯 剪断；剥线刀刃口间隙过大,就不能割断双绞线的外皮，
直连双绞线的制作方法
➢ 步骤 2 ：拨线， 从左到右由浅色到深色，
步骤 2
直连双绞线的制作方法
室内连接网络的有线介质-----双绞线
制作优质的双绞线在计算机网络中至关重
要
制作双绞线的材料
我叫网线
我们是 水晶头
姐妹
我是压线 钳
是制作双 绞线的工 我叫测具线仪, 是检测网线 制作是否成 功的工具
双绞线的标准及分类
直连线：两头都按T568B线序标准连接， 交叉线：一头按T568B线序连接,一头按
T568A线序连接，
直连双绞线的接法与用途
直连双绞线的接法： 两端一样 标准568B：白橙－1,橙－2,白绿－3,蓝－4,白蓝－5,绿－6,白棕－7,棕－8 直连双绞线的用途：异种网络设备 例：计算机----交换机、交换机----路由器
交叉双绞线的接法与用途
交叉双绞线的接法： 两端不一样 一端 586B 白橙－1,橙－2,白绿－3,蓝－4,白蓝－5,绿－6,白棕－7,棕－8 另一端 568A 白绿－1,绿－2,白橙－3,蓝－4,白蓝－5,橙－6,白棕－7,棕－8 交叉双绞线的用途：同种网络设备 例：计算机----计算机、路由器----路由器
计算机网络技术实训报告模版--交叉线与直通线制作
南昌理工学院Nanchang Institute of Technology课程实训报告系部：计算机信息工程专业：计算机科学与技术班级： 13级计算机科学与技术（1）班实训课程：计算机网络技术实训项目名称：交叉线和直通线的制作指导教师：辛文分组成员：实训地点：实验楼311实训日期： 2015年12月21日～2015年12月25日计算机信息工程学院2015年12月目录一、实训目的： ..................................................... 错误！未定义书签。
二、实训环境.......................................................... 错误！未定义书签。
三、实训内容： ..................................................... 错误！未定义书签。
四、实训步骤： ..................................................... 错误！未定义书签。
五、实训总结： ..................................................... 错误！未定义书签。
六、实训思考题 ..................................................... 错误！未定义书签。
七、运行结果分析说明 ......................................... 错误！未定义书签。
八、实训心得.......................................................... 错误！未定义书签。
网线的制作在以双绞线作为传输介质的网络中，跳线的制作与测试非常重要。
对于小型网络而言，网线连接着集线设备与计算机；对于大中型网络而言；网线既连接着信息插座与计算机，也连接着集线设备与跳线设备及跳线板。
网线制作(交叉网线和直通网线)
实验一、制作网线并测试连通性一、实验目的：①掌握网线的制作和测试方法。
②了解双绞线和水晶头的组成结构以及多功能压线钳的使用方法。
二、实验内容：用五类双绞线制作网线并测试其连通性。
三、实验条件：硬件：多功能压线钳、五类双绞线、RJ-45水晶头、网线测试仪。
四：实验步骤：㈠、交叉网线的制作1：剪线。
先剪1m~2m长的网线，然后将其两端的灰色绝缘外皮各剥除2cm~3cm(如下图剪法)。
2：拨线。
将线的一端拨成图“T568A”所示的一排线3：将双绞线剪齐。
将线捏紧，再将其剪齐（切记），如下图所示 。
4；拨线，将双绞线剪齐。
将线的另一端拨成图“T568B ”所示的一排线。
重复操作3，将线剪齐。
5：插线和压线用手把线和水晶头捏紧，切忌不要让线从水晶头中滑出，然后将水晶头送入多功能压线钳口压线(如下图所示)。
压紧后再拉一下五类双绞线，若是紧的则说明已压好了，否则重复上述操作。
6，测试。
将线的两头分别网线测试仪的插孔中（如下图所示），然后将开关（箭头所示）打开即可检测。
㈡、直通网线的制作直通网线的制作和交叉网线的制作方法是一样的，只是直通网线的两端都采用“T568B”方式装上水晶头。
另外在测试其连通性时，若指示灯亮，12345678灯依次对应亮起则说明该网线是连通的，否则需修改(首先检查排线的顺序是否正确，再检查线两端是否剪整齐。
此法前提条件是可将水晶头从线上卸下来)或重新制作。
五、实验结果及小结。
在剪网线时，一定要将线剪整齐。
另外五类双绞线也可不必按以上的颜色顺序排列，只要排列顺序符合网线使用要求即可。
六、实验心得体会通过这次试验让我亲身体会到实践的快感，让我明白了实践的必要性。
实验时，我以为把双绞线的绝缘皮剥开一些就可以使双绞线和水晶头有着更良好的接触，却没想到这是画蛇添足。
水晶头和双绞线的连接是通过水晶头上的铜片将线紧紧掐住以至于铜片和铜丝线紧密接触，我没考虑到这个原理以致于我后来又多花了些时间去修改（主要原因是没将剥出的铜丝弄直）。
制作网线实验报告
制作网线实验报告一、实验目的。
本实验旨在通过制作网线的过程，加深学生对网线结构和连接原理的理解，提高学生的动手能力和实验操作技能。
二、实验原理。
网线是计算机网络中用于连接终端设备和网络设备的通信线缆，其主要作用是传输数据信号。
网线通常由四对线芯组成，分别为蓝/蓝白、橙/橙白、绿/绿白、棕/棕白。
根据不同的需求，网线可以制作成直通线或交叉线。
直通线用于连接不同类型的设备，如连接计算机和交换机；而交叉线用于连接相同类型的设备，如连接计算机和计算机、交换机和交换机。
三、实验材料。
1. 网线。
2. 网线压线钳。
3. 网线测试仪。
4. 网线接头。
5. 剥线钳。
6. 隔离剂。
7. 网线测试仪。
四、实验步骤。
1. 准备工作。
将实验所需材料准备齐全，确保工作台面整洁。
2. 网线剥皮。
使用剥线钳将网线两端的外皮剥去约5厘米，露出内部的四对线芯。
3. 线芯排序。
将四对线芯按照标准顺序排列，即蓝/蓝白、橙/橙白、绿/绿白、棕/棕白。
4. 压线。
将线芯依次插入网线接头中，并使用网线压线钳将其固定在接头内部。
5. 测试。
使用网线测试仪对制作好的网线进行测试，确保连接质量良好。
六、实验注意事项。
1. 制作网线时，要注意线芯的顺序和长度，确保连接的准确性和稳定性。
2. 在使用压线钳时，要小心操作，避免对线芯造成损坏。
3. 在使用网线测试仪时，要按照仪器说明书正确操作，确保测试结果准确可靠。
七、实验结果与分析。
经过实验，我们成功制作了一根直通网线，并通过测试仪对其进行了测试。
测试结果显示，网线连接良好，符合标准要求。
八、实验结论。
通过本次实验，我们深入了解了网线的结构和制作原理，掌握了网线的制作方法和注意事项，提高了我们的动手能力和实验操作技能。
九、实验感想。
本次实验让我们对网线有了更深入的了解，也提高了我们的动手能力。
在未来的学习和工作中，我们将能更加熟练地制作和使用网线，为网络连接提供更好的支持。
十、参考文献。
暂无。
十一、附录。
实验 双绞线的制作与测试
实验 双绞线的制作与测试实验目的1、认识和熟练应用网线制作的专用工具。
2、进一步了解网络硬件的组成及各部之间的关系。
3、掌握双绞线中直通线、交叉线的制作方法。
学会使用专业测线工具检测制作好的双绞线 的各种性能参数。
4、探索 Fluke 专业网络测试仪的使用，掌握影响线缆质量的几个主要因素。
实验环境双绞线线，水晶头，PC 机两台，交换机一台，普通测线仪，Fluke 专业测线仪。
实验原理双绞线线分为屏蔽双绞线和非屏蔽双绞线,非屏蔽双绞线内有 4 对（8 根）铜丝线,每对 铜线绞合在一起用以降低线对之间的串扰。
每一条铜线都裹着不同颜色的塑料绝缘体,是最 常用的局域网使用的网络介质，直径小,价格低廉,安装十分方便。
基于双绞线连接的以太网 网卡使用 RJ-45 接口，共有 8 个引脚对应于双绞线的 8 根线。
对于常用的 10Base-T 和 100M-Tx 以太网而言，PC 机网卡上的 8 个引脚中，1,2 引脚用于发数据，3,6 引脚用于收数据。
此外， 1,3 引脚使用高电平，2,6 引脚使用低电平。
两个设备如果使用以太网双绞线连接，某一根线 的一端连接到高电平发送数据的引脚，另一端必须连接到高电平接收数据的引脚。
由于集线 器，交换机等设备使用与 PC 机相反的引脚发收策略，即 1,2 引脚收，3,6 引脚发，所以主机 和交换机之间的连线两端顺序一致，这种线称为直通线。
而主机与主机之间用双绞线直连， 需要将一端连接引脚 1，2 的线连与另一端的 3,6 引脚，这种线成为交叉线。
一般来说，直通线用于不同类型设备之间的连接，如主机-交换机之间，主机-集线器之 间。
交叉线用于相同或相近的设备之间的连接，如主机-主机之间，交换机-交换机之间，主 机-路由器之间。
由于部分设备具有引脚收发自适应功能，即能够根据对方的收发引脚确定 自身的收发引脚。
这类设备之间的连线使用直通线和交叉线均可正常通信。
直通线两头都使用 T568B，而交叉线一头使用 T568B，一头使用 T568A。
计算机网络实训制作直通线和交叉线
计算机网络实训制作直通线和交叉线摘要：本次实训课程旨在教授学生如何制作直通线和交叉线，这是计算机网络中常见的两种网线类型。
通过本次实训，学生将了解到这两种网线的原理和制作步骤，掌握正确的制作方法，并能够正确使用这两种网线进行网络连接。
实训内容包括直通线的制作、交叉线的制作以及如何测试制作的网线是否正常工作等。
一、实训目的和意义计算机网络中，网线是连接计算机和网络设备之间的重要工具。
直通线和交叉线是两种常见的网线类型，用于不同网络连接场景。
直通线用于连接同一类型的设备，如计算机与计算机、集线器与集线器等，而交叉线则用于连接不同类型的设备，如计算机与交换机、计算机与路由器等。
本次实训的目的是让学生了解直通线和交叉线的原理和使用场景，并掌握正确的制作方法。
通过实践操作，学生能够熟悉直通线和交叉线的制作步骤，并能够独立完成网线的制作工作。
同时，学生还将学会如何测试制作的网线是否正常工作，解决网线连接过程中的常见问题。
二、实训内容本次实训内容包括直通线的制作、交叉线的制作以及如何测试制作的网线是否正常工作等。
2.1直通线的制作直通线是将一端的引脚连接到另一端的相同位置，用于连接同一类型的设备。
制作直通线的步骤如下：步骤1：选择合适的网线和插头。
常见的网线类型有UTP和STP两种，插头有RJ-45和RJ-11两种。
根据实际需求选择合适的网线类型和插头。
步骤2：剪断需要的长度的网线，并将其中四对线束解开，保持线束的顺序不乱。
步骤3：按照标准顺序将四对线束插入RJ-45插头中，确保每对线束插入相应的位置。
注意要插入插头的末端。
步骤4：使用网线钳固定插头，并检查所有线束是否正确插入插头。
步骤5：重复以上步骤，制作另一端的直通线。
2.2交叉线的制作交叉线是将一端的引脚连接到另一端的不同位置，用于连接不同类型的设备。
制作交叉线的步骤和制作直通线的步骤类似，只是需要将两对线束互换位置。
具体步骤如下：步骤1：选择合适的网线和插头。
双绞线直通线和交叉线如何制作
这里的双绞线是指五类、超五类或者六类双绞线。
在双绞线的制作中，通常有两种类型的网线需要制作，那就是直通线和交叉线。
虽然直通线在ANSI/EIA/TIA标准中并不推荐，但对于中小企业来说，采用直通线还是比较好的选择。
其实各种不同双绞线的制作方法都一样，不同的只是在制作时各芯线的排列顺序不同而已。
下面以ANSI/EIA/TIA-568B标准所规定的直通双绞线和交叉双绞线的制作为例进行介绍。
一直通双绞线的制作双绞网线的制作实际上就是把一个称为水晶头的网络附件安装在双绞网线上的简单过程，当然不同用途的网线有不同的跳线规则。
在双绞网线制作过程中主要用到的网络材料、附件和工具包括五类以上的双绞线、8芯水晶头和双绞网线钳等。
8芯水晶头和双绞网线钳分别参见图1中的(a)、(b)两图。
还有一些专用的剥线工具，如图2所示。
图1 双绞线8芯水晶头和双绞网线钳图2 专用剥线工具双绞网线的制作基本流程可用图3表示。
下面是直通类型双绞网线的具体制作过程图3 双绞线制作基本流程（1）用双绞网线钳（也可以用其他剪线工具）垂直裁剪一段符合要求长度的双绞线（建议先适当剪长些），然后把一端插入到双绞网线钳用于剥线的刀口中（注意网线不能弯），直插进去，直到顶住网线钳后面的挡位，如图4所示。
图4 利用网线钳剥线刀口剥线（2）压下网线钳，用另一只手拉住网线慢慢旋转一圈（无须担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径大小），然后松开网线钳，把切断开的网线保护塑料包皮拔下来，露出4对、8条网线芯线，如图5所示。
图5 去掉网线保护塑料包皮后的4对8条芯线在8条（4对）芯线中，每对互相缠绕的两根芯线由一条染有某种颜色的芯线加上一条相应颜色和白色相间的芯线组成。
4条全色芯线的颜色为棕色、橙色、绿色、蓝色，对应的4条花色芯线的颜色为棕白、橙白、绿白、蓝白。
（3）把4对芯线一字并排排列，然后再把每对芯线中的两条芯线相邻排列分开。
双绞线的制作及测试
双绞线的制作及测试在使用双绞线时，有以下两种不同的制作方法。
（1）直联线（直通线）：用于连接非同种设备（例如网卡和集线器，计算机和交换机等）。
直联线的两端均按EIA/TIA 568A线序，或均按EIA/TIA 568B线序。
双绞线的每组线在两端是一一对应的，颜色相同的线在两端水晶头的相应槽中的位置保持一致。
（2）反跳线：也称为交叉线，用于连接同种设备（例如两块网卡等）。
交叉线的一端按EIA/TIA 568A线序，另一端按EIA/TIA 568B 线序。
即A端水晶头的1，2对应B端水晶头的3，6，而A端水晶头的3，6对应B端水晶头的1，2。
1．测试的种类双绞线的测试标准如下。
（1）TIA/EIA-568《商业建筑电信布线标准》。
（2）TSB-67《现场测试非屏蔽双绞电缆布线测试传输性能技术规范》。
（3）ISO/IEC 11801:1995（E）国际布线标准。
双绞线测试包括接线图、链路长度、衰减、连线长度、等效远端串挠、近端串挠、等效远端串挠、综合远端串挠、回波损耗、特性阻抗和衰减串挠比（ACR）等性能指标的双向测试，所有指标应符合规范。
下面介绍几个主要的指标。
（1）接线图。
这一测试是确认链路的连接，这是一个逻辑连接测试，用来确认链路一端的每一个针与另一端相应针的连接是否正确。
（2）链路长度。
每一个链路长度都应记录在管理系统中。
链路的长度可以用电子长度的测量来估算，电子长度的测量是基于链路的传输延迟和电缆的额定传播速率值而实现的。
（3）衰减。
衰减是沿链路的信号损失度量。
衰减与线缆的长度有关系，随着长度的增加，信号衰减也随之增加。
衰减用dB（分贝）作为单位，表示传送端信号与接收端信号强度的比率。
由于衰减随频率而变化，因此，应测量在应用范围内的全部频率上的衰减。
（4）串挠。
串挠分近端串挠（NEXT）和远端串挠（FEXT），测试仪主要测量NEXT，由于存在线路损耗，因此FEXT量值的影响较小。
近端串挠损耗是测量一条UTP链路中从一对线到另一对线的信号耦合。
实验一 RJ-45接口连线实验
实验一 RJ-45接口连线实验【实验目的】1)学会制作两种类型的RJ-45接头直通线、交叉线。
2)掌握使用双绞线作为传输介质的网络连接方法。
3)掌握测线仪的使用方法。
【实验环境】具有RJ-45接口网卡的计算机、超5类双绞线、水晶头、压线钳、测线器。
【实验重点及难点】重点：学习双绞线识别、制作、测试器的使用。
难点：掌握制作正确双绞线的方法。
【实验指导】按照T568B（T568A）的标准制作双绞线。
T568B和T568A为美国电子电气工程师协会（EIA/TIA）两种双绞线制作标准。
其中T568B标准在以太网中应用较广泛。
T568A和T568B的管脚编号T568A线序T568B线序Straight-Through Cable（直通线）：直通线应用在PC机与交换机或集线器、交换机或集线器与路由器的连接中。
双绞线线缆的两端使用同一种标准，即同时采用T568B标准或同时采用T568A标准。
在10M/100M以太网中8芯只使用4芯，在1000M以太网中8芯全部使用。
Crossover Cable（交叉线）：交叉线用于PC机与PC机之间、PC机与路由器之间、路由器与路由器之间、交换机与交换机、交换机与集线器、集线器与集线器之间的线路连接中。
双绞线在制作时一端采用T568B标准，另一端采用T568A标准。
Rollover Cable（反转线）：反转线应用于连接工作站和Cisco网络设备Console（控制口）以此对网络设备进行配置。
反转线线缆长度一般在3～7.5m之间。
反转线两端用RJ-45连接。
使用时RJ-45连接器直接插入网络设备的Console口，另一端通过RJ-45-to-DB9 terminal adapter 接入工作站的COM口，或者通过DB25 terminal adapter接入工作站的并行口。
制作时一端采用T568B标准或T568A标准，另一端采用与之完全相反的线序。
所以称之为反转线。
例如：一端采用T568B标准线序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，那么另一端就为棕、白棕、绿、白蓝、蓝、白绿、橙、白橙。
实验一：交叉线的制作
《网络互联技术》课程实验指导书实验一：交叉线的制作一、实验内容1、制作直通网线2、制作交叉网线二、实验目的1、掌握EIA 586A标准2、掌握EIA 586B标准3、了解直通线的应用环境4、了解交叉线的应用环境5、学会直通线的制作6、学会交叉线的制作三、实验原理直通线一般用于连接不同类别的设备，如主机与交换机、交换机与路由器。
在制作直通线时，两端必须遵循相同的制作标准。
要么两端全按EIA 586A标准进行制作，要么两端全按EAI 586B标准进行制作。
交叉线一般用于连接同类别的设备，如主机与主机、路由器与路由器、交换机与交换机之间的连接。
由于主机接口与路由器接口类别相同，因此，主机与路由器之间的连接也采用交叉线。
在制作交叉线时，一端按照586A标准进行制作，另一端要按照586B标准进行制作。
1、EIA 586A 标准2、EIA 586B标准3、网线正确插入的方向四、实验仪器设备：1、网线测试器2、五类电缆线若干3、水晶头若干4、压线钳5、剥线刀或剪刀五、交叉线制作步骤1、剥线：用压线钳剪线刀口将线头剪齐，再将双绞线端头伸入剥线刀口，使线头触及前挡板，然后适度握紧压线钳同时慢慢旋转双绞线，让刀口划开双绞线的保护胶皮，取出端头从而拨下保护胶皮，露出里面的4对导线。
在剥线时要注意掌握好力度，不要使刀口划破里面的导线绝缘层。
2、理线：双绞线由8根有色导线两两绞合而成，若制作直通线，则将其整理成按TIA/EIA568B标准进行平行排列，整理完毕用剪线刀口将前端修齐。
如果要制作交叉线，另一端则需要按照TIA/EIA568A标准。
3、插线：一只手捏住水晶头，将水晶头有弹片一侧向下，另一只手捏平双绞线，稍稍用力将排好的线平行插入水晶头内的线槽中，八条导线顶端应插入线槽顶端。
4、压线：确认所有导线都到位后，将水晶头放入夹线钳夹槽中，用力捏几下压线钳，压紧线头即可。
5、测线：制作完成后，需要使用测试仪进行网线测试。
实验一 双绞线的制作与测试
实验一双绞线的制作与测试1.实验目的掌握直通型与交叉型双绞线的制作与测试过程。
DTE （数据终端设备）类设备：PC、路由器、交换机uplink口、HUB级联口DCE （数据电路端设备）类设备：交换机普通口、HUB普通口同类设备间相连使用交叉线方式；异类设备间相连使用直通线方式。
2.实验设备a)超5类非屏蔽双绞线（UTP）两根。
b)RJ－45连接器（水晶头）4个。
c)压线钳一把。
d)网络电缆测试仪一只。
3.实验步骤（1）两个学生一组，按照EIA/TIA568B的标准，制作一段直通线。
再制作一段交叉线，其中一端线序为EIA/TIA568A另一端线序为EIA/TIA568B。
EIA/TIA568A、568B标准如下图所示：EIA/TIA568A：（白绿-1，绿-2，白蓝-3，橙-4，白橙-5，蓝-6，棕白-7，棕-8）EIA/TIA568B：（白橙-1，橙-2，白绿-3，蓝-4，白蓝-5，绿-6，白棕-7，棕-8）RJ-45接头与电缆终端连接线对排列顺序（2）利用剪线钳剪下所需要的双绞线长度，用双绞线剥线器将双绞线的外皮除去2－3cm。
（3）按下图所示进行拨线操作，并按EIA/TIA568B或EIA/TIA568B的标准排好线序。
（4）将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，再将双绞线的每一根线依序放入RJ－45接头的引脚内，确保八条导线顶端应插入线槽顶端。
如下图所示：（5）使用仪器测试网线的电气性能打开测线仪电源，将网线插头分别插入主测试器和远程测试器，对于直通线，主机指示灯从1-8逐个顺序闪亮，如果网线合格，远程测试器也应在该按1-8的顺序依次闪亮。
对于交叉线，如果制作合格，则测试器的显示如下：主测试器不变：1-2-3-4-5-6-7-8远程测试端为：3-6-1-4-5-2-7-8。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一
（EIA/TIA568A标准）（EIA/TIA568B标准）
实际上标准接法EIA/TIA568A和EIA/TIA568B二者并没有本质的区别，只是颜色上的区别，用户需要注意的只是在连接两个水晶头时必须保证：
1,2 线对是一个绕对；
3,6
4,5
7,8
双绞线中4/5，
1、2、3、4网
100M 的高带宽，再连成1
方式不尽相同：
正常点亮；
1.直通线缆：
颜色相同的为一组绕线。
直通线缆适用场合：
交换机（或集线器）UPLINK口-------------交换机（或集线器）普通端口
交换机（或集线器）普通端口-------------计算机（终端）网卡
2. 交叉线缆：
水晶头一端遵循568A，而另一端遵循568B标准。
即两个水晶头的连线交叉连接，A水晶头的1，2对应B水晶头的3，6；而A水晶头的3，6对应B水
说明：如果两个集线器/交换机的物理距离较远，一般采用级联方式。
需要注意的是：IEEE802.3u 100 BASE-TX CLASS II 类HUB 之间的级联长度不能超过 5米， 100M以太网中两个交换机的最大距离为 100米。
如果已经使用了UPLINK口级联，它旁边的普通端口就不可以再用了。
三、一种特殊的双绞线做法
除了以上常用的两种连接方法，还有一种特殊的双绞线做法。
此种方法应用于如下场合：。
