施耐德电气技术答疑二

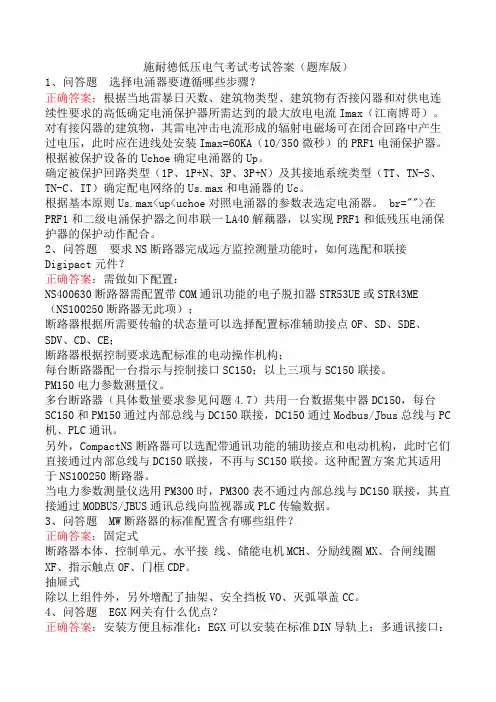

施耐德低压电气考试考试答案(题库版)
施耐德低压电气考试考试答案（题库版）1、问答题选择电涌器要遵循哪些步骤？正确答案：根据当地雷暴日天数、建筑物类型、建筑物有否接闪器和对供电连续性要求的高低确定电涌保护器所需达到的最大放电电流Imax（江南博哥）。
对有接闪器的建筑物，其雷电冲击电流形成的辐射电磁场可在闭合回路中产生过电压，此时应在进线处安装Imax=60KA（10/350微秒）的PRF1电涌保护器。
根据被保护设备的Uchoe确定电涌器的Up。
确定被保护回路类型（1P、1P+N、3P、3P+N）及其接地系统类型（TT、TN-S、TN-C、IT）确定配电网络的Us.max和电涌器的Uc。
根据基本原则Us.max<up<uchoe对照电涌器的参数表选定电涌器。
br="">在PRF1和二级电涌保护器之间串联一LA40解藕器，以实现PRF1和低残压电涌保护器的保护动作配合。
2、问答题要求NS断路器完成远方监控测量功能时，如何选配和联接Digipact元件？正确答案：需做如下配置：NS400630断路器需配置带COM通讯功能的电子脱扣器STR53UE或STR43ME（NS100250断路器无此项）；断路器根据所需要传输的状态量可以选择配置标准辅助接点OF、SD、SDE、SDV、CD、CE；断路器根据控制要求选配标准的电动操作机构；每台断路器配一台指示与控制接口SC150；以上三项与SC150联接。
PM150电力参数测量仪。
多台断路器（具体数量要求参见问题4.7）共用一台数据集中器DC150，每台SC150和PM150通过内部总线与DC150联接，DC150通过Modbus/Jbus总线与PC 机、PLC通讯。
另外，CompactNS断路器可以选配带通讯功能的辅助接点和电动机构，此时它们直接通过内部总线与DC150联接，不再与SC150联接。
这种配置方案尤其适用于NS100250断路器。
当电力参数测量仪选用PM300时，PM300表不通过内部总线与DC150联接，其直接通过MODBUS/JBUS通讯总线向监视器或PLC传输数据。

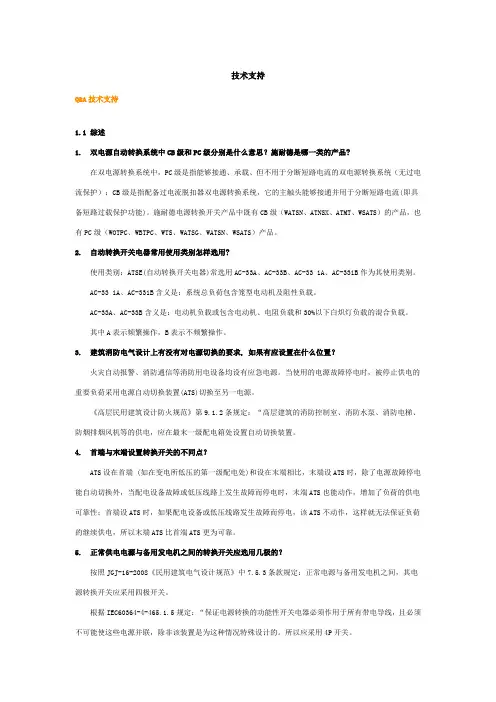

施耐德万高技术支持
技术支持Q&A技术支持1.1 综述1. 双电源自动转换系统中CB级和PC级分别是什么意思？施耐德是哪一类的产品?在双电源转换系统中，PC级是指能够接通、承载、但不用于分断短路电流的双电源转换系统（无过电流保护）；CB级是指配备过电流脱扣器双电源转换系统，它的主触头能够接通并用于分断短路电流(即具备短路过载保护功能)。
施耐德电源转换开关产品中既有CB级（WATSN、ATNSX、ATMT、WSATS）的产品，也有PC级（WOTPC、WBTPC、WTS、WATSG、WATSN、WSATS）产品。
2. 自动转换开关电器常用使用类别怎样选用?使用类别：ATSE(自动转换开关电器)常选用AC-33A、AC-33B、AC-33 iA、AC-33iB作为其使用类别。
AC-33 iA、AC-33iB含义是：系统总负荷包含笼型电动机及阻性负载。
AC-33A、AC-33B含义是：电动机负载或包含电动机、电阻负载和30%以下白炽灯负载的混合负载。
其中A表示频繁操作，B表示不频繁操作。
3. 建筑消防电气设计上有没有对电源切换的要求, 如果有应设置在什么位置？火灾自动报警、消防通信等消防用电设备均设有应急电源。
当使用的电源故障停电时，被停止供电的重要负荷采用电源自动切换装置(ATS)切换至另一电源。
《高层民用建筑设计防火规范》第9.1.2条规定：“高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。
4. 首端与末端设置转换开关的不同点？ATS设在首端 (如在变电所低压的第一级配电处)和设在末端相比，末端设ATS时，除了电源故障停电能自动切换外，当配电设备故障或低压线路上发生故障而停电时，末端ATS也能动作，增加了负荷的供电可靠性；首端设ATS时，如果配电设备或低压线路发生故障而停电，该ATS不动作，这样就无法保证负荷的继续供电，所以末端ATS比首端ATS更为可靠。
5. 正常供电电源与备用发电机之间的转换开关应选用几极的？按照JGJ-16-2008《民用建筑电气设计规范》中7.5.3条款规定：正常电源与备用发电机之间，其电源转换开关应采用四极开关。

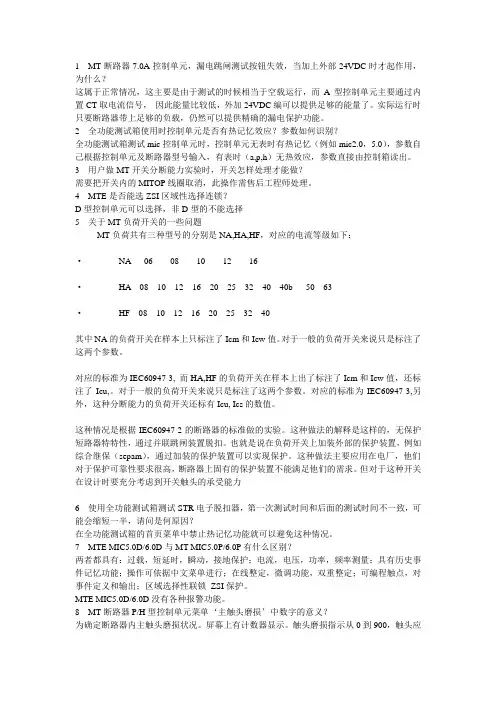

施耐德MT开关技术问答
1 MT断路器7.0A控制单元，漏电跳闸测试按钮失效，当加上外部24VDC时才起作用，为什么？这属于正常情况，这主要是由于测试的时候相当于空载运行，而A型控制单元主要通过内置CT取电流信号，因此能量比较低，外加24VDC编可以提供足够的能量了。
实际运行时只要断路器带上足够的负载，仍然可以提供精确的漏电保护功能。
2 全功能测试箱使用时控制单元是否有热记忆效应？参数如何识别？全功能测试箱测试mic控制单元时，控制单元无表时有热记忆（例如mic2.0，5.0），参数自己根据控制单元及断路器型号输入，有表时（a,p,h）无热效应，参数直接由控制箱读出。
3 用户做MT开关分断能力实验时，开关怎样处理才能做？需要把开关内的MITOP线圈取消，此操作需售后工程师处理。
4 MTE是否能选ZSI区域性选择连锁？D型控制单元可以选择，非D型的不能选择5 关于MT负荷开关的一些问题MT负荷共有三种型号的分别是NA,HA,HF，对应的电流等级如下：·NA 06 08 10 12 16·HA 08 10 12 16 20 25 32 40 40b 50 63·HF 08 10 12 16 20 25 32 40其中NA的负荷开关在样本上只标注了Icm和Icw值。
对于一般的负荷开关来说只是标注了这两个参数。
对应的标准为IEC60947-3, 而HA,HF的负荷开关在样本上出了标注了Icm和Icw值，还标注了Icu,。
对于一般的负荷开关来说只是标注了这两个参数。
对应的标准为IEC60947-3,另外，这种分断能力的负荷开关还标有Icu, Ics的数值。
这种情况是根据IEC60947-2的断路器的标准做的实验。
这种做法的解释是这样的，无保护短路器特特性，通过并联跳闸装置脱扣。
也就是说在负荷开关上加装外部的保护装置，例如综合继保（sepam），通过加装的保护装置可以实现保护。
这种做法主要应用在电厂，他们对于保护可靠性要求很高，断路器上固有的保护装置不能满足他们的需求。
施耐德问题大全
施耐德电气的历史19世纪，施耐德电气从事钢铁工业、重型机械工业、轮船建造业；20世纪，从事电力与自动化管理业。
在成立的170多年里，施耐德电气遇到过无数次挑战，也做过数次重大战略选择，现在集团已经成长为行业领导者。
19世纪∙1836年：施耐德兄弟接管当时正处于困境的Creusot铸造厂（71），两年后他们成立了Schneider & Cie。
∙1891年：已成为专业武器制造商的施耐德开始进军当时新兴的电力市场，对自身进行了改革创新。
20世纪前50年∙1919年：通过欧洲工业和金融联盟（EIFU），施耐德在德国和东欧建立了基地。
在随后的几年里，施耐德与当时主要的国际电气集团西屋（Westinghouse）进行结盟，从而拓展了自己的业务范围，使其扩大到发电站、电气设备和电力机车的生产制造。
∙战后：施耐德逐渐停止武器制造，转向建筑、钢铁和电力行业。
为了实现公司业务的多样化以及打开新的市场，施耐德进行了整体的结构重组。
20世纪后期∙1981-1997年：施耐德电气抛开一些非战略活动，继续将重点放在电力工业上。
为了贯彻实施这项战略，施耐德进行了几次战略并购：TE电器、实快电力和梅兰日兰分别于1988年、1991年和1992成为施耐德电气集团的成员。
∙1999年：通过并购欧洲配电业第二大巨头Lexel，施耐德在超终端领域取得了巨大发展。
1999年5月，集团改名为施耐德电气，更加明确地强调了公司专业致力于电气领域。
改名之后的施耐德电气采取加速发展、提高市场竞争力的战略。
∙2000-2005年：随着自身结构的发展和公司合并政策的贯彻，施耐德电气在新的市场细分中进行了自身定位，这些市场细分包括：人机对话、不间断电源（UPS）、运动控制、声音数据图像系统、传感技术、建筑自动化和安全（如Digital、Crouzet、Clipsal、MGE不间断电源系统、TAC、Kavlico、Andover控制等）等。
TE电器的历史自创立以来，TE电器品牌将创新作为自己的一贯策略。
施耐德PLC问题解答
Zhangdengjiecai93,问：Momentum现有哪些处理器模块？Momentum现有10种M1处理器：94,问：Momentum处理器171CCC96020/96030只有以太网接口和I/O Bus接口,如何给它们分配IP地址?可用BootP Lite软件给它们分配IP地址.此软件可用来给Momentum M1以太网处理器或Quantum NOE模板分配IP地址,子网掩码和网关.此软件免费.可从网上免费下载.95,问：170AMM09000模拟量输入模块当外部电路开路时，有指示吗？只有在电流方式下才能有断路指示。
断路时，输入端会产生一个不确定的值并保持，用一个100KΩ电阻连接在＋、－端可以消除此值为0。
96,问：位于I/O BUS上的Momentum 开关量输出，当通讯失败时能否保持最后的值？不可以。
当通讯失败时，I/O BUS上的Momentum开关量输出将为0。
97,问：Momentum的M1处理器加I/O基板，断电后，程序和数据不能保存，怎么办？Momentum的处理器包含INTERNAL MEMORY和FLASH RAM，如果将程序存入FLASH RAM中，处理器断电，程序会保留。
如果还要保存数据，必须配带电池的可选适配器172JNN21032。
这样，即使不将程序存入FLASH RAM中，因有电池保护，断电后，程序和数据都不会丢失。
注意：用984LL编的程序都能存入内部闪存，对IEC程序，只有171CCC96030/98030能存入闪存，如用Concept2.5 SR1或更高的版本，171CCC76010/78010也能将IEC程序存入闪存。
98,问：如何将Momentum的程序存入内部闪存？1. 首先用Concept联机，Online/Connect，2. 联机后，在Online主菜单下选择Online control panel，点击Flash program，出现SaveTo Flash对话框，再点击Save To Flash。
施耐德电气技术答疑
施耐德电气技术答疑(二)施耐德电气技术答疑(一)1,问：施耐德母线的保质期是多久？施耐德母线的保质期为验货后12个月。
2,问：国产母线的地线需要搭接，为什么我们的母线不需要？施耐德的母线内部铝板及铜板都是连贯的，地线在内部均是连贯的，所以不需要搭接地线。
3,问：NS断路器上的CD、CE有什么作用，如何使用？NS断路器上的CD、CE的作用与MT上的CD、CE作用是一样的，主要是指示断路器在抽架中的位置状态。
这个接点只能用于抽屉式断路器。
4,问：NS400HMA320是否可以更换MA320脱扣器为配电型脱扣器？不可以，因为NS400HMA320为电磁脱扣器，其内部无电流互感器。
5,问：INS负荷开关是否可以安装在导轨上？对于INS40－160壳架可以安装在35mm导轨上，对于INS250，INS320/630壳架不可以安装在35mm导轨上，只能通过螺钉安装在底板或横梁上6,问：NS400/630开关选配带接地故障保护的STR53UE电子脱扣器，是否需要加装外部电流互感器?对4P开关而言，不需要加装外部电流互感器，因其互感器已内置于开关本体。
对3P开关而言，如果仅实现三极接地故障保护，则不需加装外部电流互感器，在定电子脱扣器时只需定带接地故障保护功能的STR53UEFT(订货号：32425); 如果要实现四极接地故障保护，则中性线需加装外部电流互感器; 但需特别注意的是：此时在定电子脱扣器时需定带外部互感器的接地故障保护功能的STR53UEFT(订货号：32429)及外部中性线电流互感器CT（订货号：150A 36950; 250A 36951; 400A 36952; 630A 32440）7,问：NSC系列与EZC是如何替换的NSC160D/250D被EZC160S/250S替代，其主要性能不变，部分性能更优附件不能通用，尺寸和安装方式不同。
NSC60E/100B仅外包装和标签改变，型号、尺寸、安装方式等均不变。
施耐德电气知识资料
电气知识培训主要培训内容：一．无功功率补偿柜.二．施耐德常用产品选型说明(Masterpact MT/MW). 三．Masterpact MT/MW的性能.四．接地系统.五．通过事例介绍原理(位置控制线路原理图).将若干个回路组合装配成低压开关柜一.无功功率补偿柜1．作用为了减少长距离输送无功电能节约能源，减少电压降以维持供电母线的电压水平，我们需要进行无功补偿提高功率因数cosØ。
施耐德电气公司的低压无功补偿产品我们用到的主要有Varplus M电容器，Varlogic控制器和LC1-D.K专用电容接触器等。
2．Varplus M1和Varplus M4电容器组合成较大容量电容器时，应遵守的规则如下：⏹M1和M1之间可以组合，M4只能和M1组合，M4之间不可以组合。
⏹M1的组装数量最多为4个，即最大组合为：1xM4+4xM1.⏹230V电容器的最大组装容量为60 kvar,其他电压登记电容器的最大组装容量为100kvar注意：2个M4电容器不能组装在一起。
3. 确定无功补偿的电容器容量按装置的有功功率和功率因数计算：Qc (kvar) = P (kW) x (tanØ-tanØ’)其中tanØ市根据补偿前装置的功率因数cosØ计算而来，tanØ’是根据补偿后的cosØ’换算而来，P为装置的有功功率：Qc为无功电容器容量。
4.确定应该选用标准型，加大型或失谐型电容器.根据电网中谐波污染程度选择电容器设备：⏹Gh/Sn <= 5%,可使用标准型Varplus T电容器⏹5% < Gh/Sn <= 15%,可使用标准型Varplus M电容器⏹15% < Gh/Sn <= 25%,可使用加大型Varplus H电容器，这种电容器能承受谐波冲击⏹25% < Gh/Sn <= 60%,可使用失谐型Varplus DR电容器，这种电容器能承受谐波冲击⏹Gh/Sn > 60%,需要安装滤波装置。
施耐德自动化产品技术问题及解答
施耐德自动化产品技术问题及解答（7）2006-11-11 02:57223,问：我用的PLC是PC-E984-258, 但当配置了AS-BDEP217并下载后启动PLC 时, 出现错误, 错误代码为4000, PLC 无法运行, 如何解决?当使用PC-A984-1xx, PC-E984-24x和PC-E984-25x系列的PLC时, 对某些A120I/O模块需要下载loadables, 具体说明如下:1. 要支持DEP211,DEP214,DEP215,DEP217和DAP217,需下载Dsc1.dat文件2. 要支持ADU214, 需下载Adu214.dat文件3. 要支持ADU216, 需下载Adu216.dat文件出现上面现象的原因就是没有下载支持DEP217的Dsc1.dat文件, 只要下载该文件, 以上故障即可排除..224,问：如何将ProWorx软件授权从一台PC机移到另一台PC机里?1. 将 ProWorx 软件安装到目标PC机中2. 点击”help”→”product authorization”→”software keys”, 然后记下界面右上角的”s itecode number”3. 返回源PC机, 点击”help”→”product authorization”→”software keys”→”move”→”next”4. 输入目标PC机中的”site code number”, 点击”next”, 并确认5. 插入空白软盘, 点击”next”→”finish”→”ok”6. 返回目的PC机, 点击”add”→”authorize by disk”→”next”7. 插入授权软盘, 点击”next”→”finish”→”ok”,授权移机完成225,问：Premium,Micro通过TSXFPP10作为FIPIO agent时，如何与FIPIO主站进行数据交换？FIPIO agent与FIPIO主站之间通过共享变量的方式，进行数据交换。
施耐德低压电气考试试题及答案(题库版)
施耐德低压电气考试试题及答案（题库版）1、问答题卫生间用刮须插座U700是否可以加装防溅盒U080？正确答案：不可以.因为刮须插座U700的安装盒尺寸为146x86（mmxmm），而防溅盒U080只（江南博哥）能配尺寸为86x86（mmxmm）的插座.2、问答题固定式NS开关的扩展端子能否用在插入式或抽出式的断路器上？正确答案：可以。
3、问答题如何选择C65微型断路器，常有人问是否有C65AD，如何正确选择D曲线的C65？正确答案：C65根据分断能力分为N（6KA.型、H（10KA.型，根据负载性质分为C、D两种动作曲线。
因此我们现在有4种C65，其中D曲线的C65有两种，因此不能象C45AD似的再叫C65AD了。
由于鼠笼式电机启动电流为6-9倍，20ms 时出现的尖峰电流又是启动电流的2倍，而C65系列中D曲线的断路器的短路保护的动作值也是20ms，动作倍数是10-14倍，为了保证可靠工作，我们建议选择断路器时应使断路器能够有效地躲过电动机的尖峰电流。
4、问答题为什么同一电容器会有不同的Kvar值？正确答案：某一确定电容元件的电容值C是固定不变的，不会随其端电压和频率的变化而变化；但是其容抗Xc大小与电网频率成反比，其无功功率与电网频率成正比；电容器的无功功率与其端电压的平方成正比。
所以某一确定电容器的无功功率随其端电压和电网频率的提高而变大。
例如产品号为“52423”的M4电容器，其参数为60Kvar（400V/50Hz）、65Kvar （415V/50Hz）、70Kvar（400V/60Hz）。
5、问答题什么是接地故障保护和漏电保护？正确答案：相线和电气设备或装置外露可导电部分、电气装置外可导电部分、大地之间的短路，称为接地故障，为防止这种故障造成的危害而采用的保护叫做接地故障保护；漏电保护专指为防止小电流（mA.接地故障造成人身触电、火灾等危害而加装的保护。
6、问答题NSD断路器能否加电动操作机构？正确答案：不能。
施耐德低压电气考试考试题(题库版)
施耐德低压电气考试考试题（题库版）1、问答题中性线过载保护（OSN）一般在什么场合使用？正确答案：对于4极断路器STR22SE/STR23SEOSN，应用于三次谐波含量较高的系统的保护中性线保护，在（江南博哥）4P4d位置，中性线保护调节旋钮可整定至1.6×Ir。
2、问答题如何实现断路器MT的通讯？如何接线？正确答案：用户可根据需求选择本体通讯模块和抽架通讯模块，它们分别反映了MT本体和抽架上的电气参数及状态量。
因此，固定式MT只能选择本体通讯模块，抽屉式MT可同时选择两种通讯模块或只选择本体通讯模块。
所有通讯模块必须提供直流24V工作电源。
只有本体通讯模块的接线：（1）从直流24V电源侧引出2根电源线，分别接到每台MT二次端子排上的E1（+）、E2（-）；（2）对于4线通讯方式，从MT二次端子排上的E3A.、E4B.、E5（A’）、E6（B’）引出4芯屏蔽双绞线，分别接至另一台MT断路器二次端子排上的E3A.、E4B.、E5（A’）、E6（B’），依次连接，构成4线通讯总线（3）对于2线方式，只要在每台MT二次端子排上短接E3和E5、E4和E6，然后引出2芯屏蔽双绞线，依次连接，构成2线通讯总线。
本体通讯模块+抽架通讯模块的接线：（1）从外部直流24V电源侧引出2芯导线，接到一个抽架通讯模块上部的一对“+”“-”端子，再从其旁边的一对“+”“-”引出2芯导线，接到另一个抽架通讯模块上部的“+”“-”端子，依次连接所有抽架通讯模块。
（2）用两芯导线连接MT二次端子排上的E1（+）和E2（—）至抽架通讯模块下部的“+”“-”端子；（3）用4芯屏蔽双绞线连接MT二次端子排上的E3A.、E4B.、E5（A’）、E6（B’）至抽架通讯模块breaker侧的对应端子；（4）用导线连接MT二次端子排上的911、914、811、812、311、314至抽架通讯模块上的CT、CD、CE接点；（注：OF、SDE、CH、PF、XF、MX与本体通讯模块的连接，已在断路器内部完成，这里的OF、SDE、CH、PF是和本体通讯模块配套供应的专用附件，并不占用MT断路器标准配置的同类接点数量。
施耐德配电答疑-史上最全
配电问答1. 如何选择配置Compact NS的脱扣器?NS80H只有MA电磁脱扣单元一种。
NS100/160/250：热磁脱扣器TMD（适用于配电保护）；电子脱扣器STR22SE（适用于配电保护），STR22ME（适用于电动机保护）；电磁脱扣器MA（适用于电动机保护）。
NS400/630：电子脱扣器STR23SE(适用于配电保护)，STR43ME(适用于电动机保护)，STR53UE（通用型保护）。
电磁脱扣器MA（适用于电动机保护），用于H/L型断路器，N型不可配。
电磁脱扣器MP（用于直流电网保护）。
注：NS400/630无TM热磁脱扣器。
2. Compact NS塑壳断路器的OF、SD、SDE、SDV有何区别？分别可以安装几个？功能区别如下：OF（开/关）：可以实现远程指示断路器主触头的实际分合位置。
SD（自动脱扣指示）：可以指示包含分励线圈（MX）、欠压线圈（MN）和各种故障保护在内的所有脱扣。
SDE（故障脱扣指示）：仅指示各种故障的保护动作脱扣，不含MX、MN的动作。
SDV（Vigi故障指示）：仅反映Vigi模块的动作。
安装数量如下：NS80：1个OF、1个SD；NS100～250：2个OF、1个SD、1个SDE；NS400～630：3个OF、1个SD、1个SDE；具体安装位置参见Compact NS产品样本3. Compact NS断路器的电源手动切换系统有哪几种？有以下4种：拨动开关式断路器联锁、带旋转手柄的断路器联锁、钥匙联锁（断路器需带旋转手柄或电动机构）、机械底板联锁。
4. Compact NS塑壳断路器的电源转换系统(ATS)有哪些部件组成?如何配置选型? 断路器(2台)、电动操作机构（2台）、辅助接点（每台断路器1个OF2和SDE，共4个）、安装底板及机械联锁机构（1台）、电气联锁单元IVE模块（1台）、辅助控制板ACP（1台）、控制单元BA或UA（1台）。
选型配置参见Compact NS产品样本中的"自动电源转换系统选择表"；也可由ATS机械套件（kit）+2台MCCB（FFC）+BA/UA （包含ACP）三部分组成。
施耐德变频器ATV61、71问答
1、ATV61,71欠压管理中欠压故障电压与欠压保护电压有什么区别?欠压故障电压对应欠压管理功能(USB),即达到故障电压,可以选择R1故障继电器动作或分配给其他逻辑输出或继电器发出报警信号。
欠压保护对应欠压保护设置(STP),即达到欠压保护电压,可以设置停车模式。
欠压保护电压的设置范围高于欠压故障电压设定范围。
2、ATV71变频器的TCC为三线控制,控制通道是HMI,为什么按下启动时一直显示NST而无法启动?因为即使是HMI控制,三线控制的停止信号对变频器仍然有效。
需要将LI1与+24短接。
3、为什么ATV61变频器设置AI2端子时,无法设置成功?因为ATV61变频器出厂设置时,AI2端子已经被设置为给定1B通道。
如果要使用AI2端子做其他设置,必须先把给定1B 通道和给定1B切换设置为无效,才能做其它设置。
4、ATV61/71变频器如果加装可选卡对变频器的发热有什么影响?ATV61/71变频器每加装一张可选卡变频器的耗散功率会增加7W。
5、ATV61/71变频器热状态THD是用一个百分数表示的,这个数值与实际温度是什么对应关系?60 % => 50°C 70 % => 60°C 90 % => 80°C 118 % => 100°C6、ATV61/71宏设置时如何才能改变宏选项?设置时需要2秒钟以上的确认时间。
7、用户反映ATV71HC40N4变频器的输入电源端,有两个端子L1A、L2A、L3A和L1B、L2B、L3B,拿万用表量,两组端子相互不通,为什么?是否可以只接一组端子?因为ATV71HC40N4和ATV71HC50N4内部有两个整流桥,所以量不通。
不可以只接一组端子,功率部分的交流电源与端子R/L1A - R/L1B,S/L2A-S/L2B以及T/L3A - T/L3B连接。
8、ATV61变频器恢复出厂设置以后,给起动命令,电机没有按照给定速度运行,而是直接运转到50Hz,为什么有时会出现这种情况?原因是恢复出厂设置并不会改变宏配置,在恢复出厂设置之前,已经设置了"PID调节"宏配置,那么就会出现上述情况。
施耐德电气VDI系列方案之二
施耐德电气VDI系列方案之二——新一代行政中心综合布线系统设计参考随着时代的进步，新一代的行政中心正逐步取代传统的政府大院，快捷方便地为民服务是最主要宗旨。
要想达到这一点，强大、完善的数据库系统是一个最基本的条件，仅有这个还不够。
传统意义上的档案馆就是一个数据库，但存储的纸质化、存取速度慢、网点分布少等弊端很难为现代职能的政府部门提供快捷的服务。
存储的数字化、网络的快速发展为解决存取速度、网点分布的瓶颈提供技术保障。
而这些优点的发挥还需要一个强大的传输介质系统来提供支持。
如何建设一个高安全、高可靠、快捷方便的布线系统来保障新的行政中心的职能呢？施耐德电气ISC 结合最近几年来为多个超万点更有甚者达到七万点的行政中心项目提供服务的经验，结合最新数据语音视频控制网络、智能建筑发展的趋势，提出2008年版行政中心综合布线设计基本要素，供准备实施类似项目的业主、设计院、招投标及工程技术相关人员参考。
首先是系统总体要求。
目前行政中心建筑的特点是单体较大的建筑或一个建筑群，因此综合布线系统应考虑整个园区的规划设计。
例如：有个行政中心招标包含六栋楼，整个园区综合布线系统中心设在1号楼，系统同时应根据各楼使用单位的不同进行差别设计，满足各使用单位的应用需求。
其中6号楼入驻两个独立的单位，网络应用具有特殊性，布线系统应独立设计。
综合布线系统是高性能的数据通信的传输媒质，能够支持数据、图像和多媒体通信等各种信号的传输，并能为今后不断发展的网络应用提供技术服务。
在数据信息点上应能够任意连接计算机、打印机、传真机等数字设备。
系统具备开放性、灵活性、可扩展性、先进性、经济性和可靠性。
它不但应当满足当前应用系统对通信的需求，又要符合今后技术发展和管理的需要。
对布线设备的总体要求为：园区采用室外铠装24芯单模光缆、管道铺设；建筑物内数据主干采用室内万兆OM3光缆。
考虑到行政中心既面对民众提供服务、又是上下各级政府联系的桥梁、同时涉及保密工作，因此综合布线系统应考虑分内网、外网和专网三个部分加以设计，同时将外网物理线缆与内网和专网数据线缆完全物理隔离。
施耐德全系列PLC技术问题答疑
施耐德 M onitor技术应用1．施耐德监控软件Monitor Pro V7的I/O点数如何计算？只有来自于PLC的外部点数才能够算做I/O点，内部tag不算，模拟量开关量都算一个点；2．问：Monitor Pro V7 为什么总是安装不上？在中文系统安装过程中，当提示选择安装组件时：Client 选项中的Client builder clipart 子项不能选择，如果选上会在安装过程中自动退出，导致安装中断。
说明:此选项为取消了Client Builder中的图库. 可以在安装完毕后，将Demo光盘中\documents\Clipart_patch\clipart.zip 解压到 Monitor Pro 的图库目录下，即:\Schneider Automation\Monitor Pro\Client Builder\Shared Libraries\ 。
3．Monitor Pro V7中的Server，Client如何定义和安装，如果我单机使用，可以吗？Monitor Pro V7的Server和Client可以单独选择购买和安装，Server负责采集并处理实时数据，历史数据；Client负责处理图形画面；二者可以装在同一台PC上当一台单机工作站来使用。
4．Monitor Pro V7 为何在启动时，总是提示“License checkout filled，Exceeded licensed connections”而无法启动，是因为我安装的不对吗？如出现这种情况，一般不是因为安装的问题。
多半是因为网络问题，如，一台单独的PC，没有接到HUB，或SWITCH上，那么网卡无法工作，WIN2000得不到IP地址，所以LICENSE系统无法工作，可以通过如下方法使网络工作起来。
1. 安装Loopback虚拟网卡；2. 将该PC接入网络，使网卡工作起来。
5．Monitor Pro V7 的详细资料有那些？我应该如何来学习？1. Monitor Pro Demo CD，包括：安装指导；入门培训（中文）；多媒体教程；Service Pack1等；可供用户入门培训之用；2. 2002年工控自动化CD2；包括：所有Schneider Automation HMI资料，其中包括MP7最新全套培训资料（英文）；可供用户高级培训之用；3. 更详细的用户手册，当完成Monitor Pro的安装后，会存储在用户的路径：..\Schneider Automation\Monitor Pro\Documentation 下，形式为：PDF文件；可供用户做开发参考之用。
施耐德变频器操作与故障分析
施耐德变频器操作与故障分析一、名称与功能二、ATV21 的简化操作（1）有操作面板控制运行和停机（2）使用端子排的外部信号控制运行和停机 （3）通过串行通信控制运行和停机（1）使用操作面板进行设置。
（2）使用端子排的外部信号进行设置。
(0-10Vdc ，4-20mAdc) （3）通过串行通信进行设置。
（4）使用外部上升/下降触点进行设置。
本机模式和远程模式本机模式：当通过键选择了本机模式时，只能通过操作面板按键设置起动和停机。
当选择了本机模式时，本机灯点亮。
远程模式：起动和停机以及频率设置由(命令模式) 或 (频率设置模式) 的选择来确定。
1、在默认设置下，本机模式和远程模式之间的切换有效。
当禁止此功能时，请参见 6.20.1 节。
d2、在默认设置下，若从远程控制切换至本地控制,变频器当前的运行或停止状态以及运行频率被复制到本地模式。
远程模式选择，应使用基本参数(速度设置模式选择)、(运行命令模式选择)标题功能调整范围默认设置命令模式选择 0：端子排1：面板 02：串行通信1：VIA2：VIB3：操作面板4：串行通信5：外部UP/DOWN(升高/降低) 触点三、脱扣原因/警告和解决办法当出现问题时，应按下表进行诊断。
如果确定需要更换零件，或者不能按解决办法中所述解决问题，请与您的施耐德电气销售商联系。
经 VIA输入的信号低于由F633设置的模拟信号检测电平。
在控制 CPU 之间出现通信错误。
[报警信息] 表中每条消息的显示均是为给出警告，而不会导致变频器脱扣。
4、其他问题及其可能原因和解决办法。
5、检查和维护强制性规定1、对设备必须每天检查。
如果未对设备进行检查和维护，则可能不能发现会导致事故的错误和功能异常。
2、在检查之前，应进行以下步骤。
(1) 切断变频器的所有输入电源。
(2) 等待至少10分钟，检查确认充电灯不再点亮。
(3) 使用可以测量直流电压 (800V DC 或更高) 的测试器，检查确认施加到直流主回路上的电压(PA-PC 之间) 不超过45V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
281,问：GB13955-2005 《剩余电流动作保护装置安装和运行》中对于分级保护上下级动作时间有何要求？“5.7.4在采用分级保护方式时，上、下级剩余电流保护装置的动作时间差不得小于0.2s。
下一级剩余电流保护装置的极限不驱动时间，应小于上一级剩余电流保护装置的动作时间，且时间差应尽量小”。
“5.7.6 除末端保护外，各级剩余电流保护装置应选用低灵敏度延时型的剩余电流保护装置。
且各级剩余电流保护装置的特性应协调配合，实现有选择性的分级保护”。
282,问：什么是断路器的分断时间？分断时间＝燃弧时间＋断开时间断开时间从断开操作开始瞬间到所有极的弧触头都分开瞬间为止的时间间隔。
燃弧时间从第一个电弧产生的瞬间起到所有极电弧最终熄灭的瞬间止的时间间隔。
分断时间从机械开关电器的断开瞬间开始时起，到燃弧时间结束瞬间止的时间间隔。
283,问：A TNS的转换时间最短为1.5~3s，为什么A TS的最短转换时间为0.8 s左右？因为A TNS与A TS的工作原理不相同，ATS是通过控制器向断路器的电操发送信号进行双电源的转换，而ATNS是通过控制器向电动机发送信号，电动机正、反转带动断路器上的拨动开关动作从而实现双电源的转换。
当电动机从正转变为反转或由反转变为正转时，电动机进线端的残压可能与正在切换给电动机的电源不同相，这样以来，电压的相位差可能导致电动机的严重损坏。
所以ATNS转换时间相对较长，是为了在转换过程中，为电动机的残压的释放留有一定的时间。
284,问：新增加的电涌保护器术语残压Ures：指雷电流通过SPD时两端出现的最大电压，和电压保护水平略有区别。
冲击电流Limp：是由电流峰值Lpeak和电荷Q确定，用于I级试验的SPD试验。
I级试验的特征能量W/R：冲击电流Iimp流过1?埮纺返ノ坏缱枋毕�牡哪芰浚��扔诘缌髌椒蕉允奔涞幕�帧?BR>续流：冲击放电电流之后，由电源系统流入SPD的电流。
耐受短路电流：SPD能够承受的最大预期短路电流。
额定断开续流值：SPD本身能断开的预期短路电流。
285,问：GB13955-2005 《剩余电流动作保护装置安装和运行》中对于必须安装剩余电流保护装置的场所有何新增内容？新增以下场所：生产用的电气设备安装在户外的电气装置游泳池，喷水池，浴池的电气设备286,问：GB13955-2005 《剩余电流动作保护装置安装和运行》中对剩余电流保护装置有效寿命有何规定？新标准的规定为：“电子式剩余电流保护装置，根据电子元器件有效工作寿命要求，工作年限一般为6年。
超过规定年限应全面进行检测，根据检测结果决定是否继续运行。
”287,问：最大冲击电流（冲击放电电流）Iimp和最大放电电流Imax的区别是什么？Iimp和Imax都是表示电涌保护器的通流容量（SPD最大能承受的雷电能量）的技术参数。
其中最大放电电流Imax是电压限制型SPD的一个重要参数，采用8/20微秒波形试验仅通过1～2次（IEC是1次）值；最大冲击电流（冲击放电电流）Iimp是电压开关型SPD的一个重要参数，采用10/350微秒波形试验仅通过1～2次（IEC是1次）值。
288,问：双电源自动转换系统中CB级和PC级分别是什么意思？ATNS是哪一类的产品。
在双电源转换系统中，PC级是指能够接通、承载、但不用于分断短路电流的双电源转换系统；CB级是指配备过电流脱扣器双电源转换系统，它的主触头能够接通并用于分断短路电流。
ATNS属于CB类的产品。
289,问：低压开关设备按污染等级可分为几类？分别表示什么含义？分为4个污染等级, 其含义为：污染等级1 ：无污染或仅有干燥的非导电性的污染。
污染等级2：一般情况仅有非导电性污染，但是必须考虑到偶然由于凝露造成短暂的导电性。
污染等级3 ：有导电性污染，或由于预期的凝露使干燥的非导电性污染变为导电性的。
污染等级4 ：造成持久性的导电性污染，例如由于导电尘埃或雨雪所造成的污染。
290,问：NSC100B/D,NSD100F/K可选几个MX/MN/AL?NSC100B/D,NSD100F/K有两个相同位置，在MX或MN或AL/AX中任选其二。
291,问：低压配电柜Prisma、Okken、Blockset的表面标准推荐的颜色是什么？Prisma 金属外壳颜色：土黄色RAL1019 该颜色为强制性，不可更改。
Okken 框架颜色：RAL7016 外壳颜色：RAL1000Blokset盖板和框架颜色: 浅灰色RAL9002；通风挡板喷涂颜色：深灰色RAL7016，该颜色为强制性，不可更改。
以上均采用环氧树脂静电粉末喷涂工艺表面处理。
292,问：对各类线路的绝缘电阻值有何具体要求？不同线路对绝缘电阻有不同要求。
一般来说，高压比低压的的要求高，新设备比老设备的要求高，室外的比室内的要求高，移动的比固定的要求高。
一般低压电力线路和照明线路，要求绝缘电阻不低于0.5兆欧。
高压架空电力线路，要求每个绝缘子的绝缘电阻不低于300兆欧。
新装、大修和更换二次接线时，二次回路的每一支路和操作机构和电源回路，其绝缘电阻均不应低于1兆欧。
在潮湿环境中可降至0.5兆欧。
运行中的6～10千伏电缆线路，其绝缘电阻不应低于400～1000兆欧（干燥季节取较大值，潮湿季节取较小值）；35千伏电缆线路的绝缘电阻应不低于600～1500兆欧。
293,问：我们断路器的通讯和现在通用的局域网通讯方式有什么相似之处?能不能加入到现有的通讯网络中? 我们现有的通讯模式在很多方面相似于其他通讯模式如以太网通讯.可以从下列几方面说明:结构方面:上位机(PC)可以与采样设备实现一对一通讯也可以实现一对多通讯;在连接方式上,我们在物理层(OSI第一层physical layer)实现RS485总线规范，通过半双工(half duplex)或全双工(full duplex)方式（2/4线），介质使用屏蔽双绞线，具有抗干扰性强和传输距离远的特点（1200M）。
同时物理层可以通过接口适配器(interface adaptor)实现介质或电气信号转换,如转成光纤传输或实现RS232通讯;在数据链路层（OSI二层,datalink layer），我们采用串行，异步(Asynchronised)通讯，无统一CP时钟信号,靠帧头(frame header)的标示序列号实现有序传输,在低速网络环境下亦可胜任传输;在网络层(OSI三层network layer)使用的通讯协议(protocol):JBUS也是现在通用的标准协议,当然通过桥接设备如网关环交换设备(我们的EGX)可以实现不同网络层协议的转换,如转成以太TCP/IP或其他.294,问：什么叫做过载？什么叫做低电压或电压过低？所谓过载，就是实际负荷电流大于线路或设备的额定电流。
过载会造成线路和设备的温度过高、绝缘加速老化、使用寿命缩短。
如果长时间过载，会造成设备损坏，甚至引起火灾和爆炸等重大事故。
所谓低电压或电压过低，就是线路电压低于设备额定电压。
电气设备长时间低电压运行，不仅使供电线路的电能损失增加，照明灯光暗淡或不能点燃，电机的出力和效率降低或不能起动而且也会引起过电流而造成电机过热甚至烧毁。
295,问：如何理解断路器的极限短路分断能力、运行短路分断能力和短时耐受电流？极限短路分断能力（Icu），是指在一定的试验参数（电压、短路电流、功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
它的试验程序为O t CO，“O”为分断，“t”为间歇时间，一般为3min，“CO”表示接通后立即分断。
运行短路分断能力（Ics），是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为O t CO t CO，“O”为分断，“t”为间歇时间，一般为3min，“CO”表示接通后立即分断。
短时耐受电流（Icw）,是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5或1s而断路器不允许脱扣的能力，Icw是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标，它是针对B 类断路器的。
在选择断路器时依据的一个重要原则是断路器的短路分断能力≥线路的预期短路电流，这个断路器的短路分断能力通常是指它的极限短路分断能力。
296,问：零序电流互感器与普通电流互感器相比有何特点？零序电流互感器与普通电流互感器都是按照电磁感应原理工作的，但它们的工作状态有别。
普通电流互感器的一次线圈只与被保护线路的一相相连，并且一次线圈内的电流就是该相的负载电流，二次电流则是一次电流的相应值。
而零序电流互感器则不然，它的一次线圈就是被保护线路的三相,在正常状态下，由于三相电流的矢量和为零，铁芯中不会产生磁通,故二次线圈内也不会有感应电流。
当被保护回路发生单相接地故障时，三相电流的矢量和不再为零,它等于每相零序电流的三倍，此时，互感器的铁芯中便产生感应磁通，二次线圈内将有感应电流，从而启动继电器使保护装置动作。
297,问：什么是接地故障保护和漏电保护？相线和电气设备或装置外露可导电部分、电气装置外可导电部分、大地之间的短路，称为接地故障，为防止这种故障造成的危害而采用的保护叫做接地故障保护；漏电保护专指为防止小电流（mA）接地故障造成人身触电、火灾等危害而加装的保护。
298,问：漏电断路器常见的误动或拒动原因有哪些？如何处理？由于漏电动作电流选用太小引起误动作。
在选用漏电动作电流时，应大于线路中正常泄漏电流的2-4倍。
电子设备的正常泄漏电流较大，每个回路所带设备台数不能过多，其总泄漏电流应小于漏电断路器的额定不动作电流。
例如台式电脑的泄漏电流为3-4毫安，则30毫安的漏电断路器回路所接电脑台数不宜超过5台。
在三相线路中，在三极漏电模块后面的电路中联接有单相负荷必定引起误动作，此时应选用4P漏电模块。
剩余电流断路器后面的N线不能重复接地，否则由于N线的工作电流经过接地分流而引起剩余电流断路器误动作。
这种情况多发生在配电线路改造安装剩余电流断路器的场合，因为旧配电线路大多采用N线重复接地的方法来进行电击保护，安装剩余电流断路器后如果不把N线的重复接地拆除，则剩余电流断路器就不能正常合闸。
安装剩余电流断路器的电路中用电设备的接地保护PE线不能通过剩余电流断路器的互感器，否则当用电设备外壳发生故障漏电时，漏电电流也通过电流互感器，因而互感器就检测不到剩余电流，剩余电流断路器将拒动。
这种情况下应把保护地线接到剩余电流断路器的电源侧。
电路中的雷电感应过电压和操作过电压频率很高，线路对地容抗很小，瞬时对地泄漏电流很大，往往造成剩余电流断路器误动作。
