M12 M8 M16螺纹连接器

圆型防水接插件M12,m8,78,m23

名称型号形状
1.连接到电缆的接插件插座/插头两侧接插件系列产品
M8、M12、5/8、7/8、M23
订货型号
KYF_J_ZT-L_M/KYF_J_ZT-L_M KYF表示科迎法（kyfbest#com）
单侧插座接插件系列产品
M8、M12、5/8、7/8、M23
订货型号
KYF_J_ZT-NC
单侧插座接插件带LED系列产品M8、M12
订货型号
PNP-KYF_J_ZT-L_M
单侧插头接插件系列产品
M8、M12、5/8、7/8、M23
订货型号
KYF_J_ZT-L_M
2.
接插件组件
(压接、焊接或螺钉接)
用于启用传感器电缆
和继电气电缆接插件。

接线盒接接插件
用于启用接线盒的接插件。

面板安装接插件
插头组件系列产品
M8、M12、5/8、7/8、M23
用于启用安装于面板的
I/O盒接插件
插座组件系列产品
M8、M12、5/8、7/8、M23
订货型号
KYF_J_Z-
4.
T型连接和Y型连接
用于分支和菊花链连接
T型连接/Y型连接插
头/插座接插件系列产品
M8、M12、5/8、7/8、M23
Y-KYF_J_Z
Y型连接。

M12连接器国产防水插头

额定电压60V—250V
尺寸示意图
M12连接器具有以下几点优势
极强的耐酸，耐碱，化学清洗剂/试剂性能
耐焊接花火，抗频繁的扭转，弯折耐油污，冷却液，润滑剂等
寿命长，减少停机和维护时间
带屏蔽连接器有良好的防电磁干扰性能
M12连接器系列及其他系列
谢谢您的观看！
M12连接器
——直头、弯头区别
弯母头、弯公头（颜色可定制）ຫໍສະໝຸດ 直母头、直公头（颜色可定制）
M12连接器材质和种类
M12 连接螺纹规格尺寸为M12*1 种类有4/5/8针、4/5/8孔
材料使用尼龙PVC、PUR
防水等级IP67 耐寒耐高温-25℃至+85℃
防插错编码A型B型D型
M12连接器
国产防水插头
连接器应用在什么领域？
连接器广泛应用于传感器、检测仪器、电子仪器仪
表、电子机械、通讯、航空、航海、计算机、LED 灯、汽车、工程机械、机电、石油勘测、传输控制系统、电工电气系统、工业自动化等领域。
M12连接器——5芯直公头（插针）
M12连接器——5芯直母头（插孔）

M8分线盒

M8分线盒是工业连接器的一个种类。

分线盒是将接入的一条电源或者数据通过分流转换，可以输出多条电流或数据信号的设备。

那么，一般我们所说的M8、M12分线盒指的就是线路插口为M8或者M12规格的分线盒。

它与普通插座的不同之处在于，普通插座的电源输出只有正负两级，或者再有一条地线，而工业用的分线盒，电源输出是针状I/O 端口的。

传感器M8分线盒可以连接多个传感器，并且电通话过1一8个3多0芯2电1缆8传5递0相9应5的信号及电源电压。

多接口M8分线盒8口座直接出线式和插座式极性口位数本体材质额定电压防护等级电缆长度接口螺纹PIN 物料号PNP 8NIAU DC12-24V IP675000mm M8*13KYF8K-M8-K3-PNP-L5M.BK NPN 8NIAU DC12-24V IP675000mm M8*13KYF8K-M8-K3-NPN-L5M.BK PNP 8NIAU DC12-24V IP67无M8*13KYF8K-M8-K3-PNP-M23J12.BK NPN8NIAUDC12-24V IP67无M8*13KYF8K-M8-K3-NPN-M23J12.BK多接口M8分线盒12口座直接出线式和插座式极性口位数本体材质额定电压防护等级电缆长度接口螺纹PIN 物料号PNP 12NIAU DC12-24V IP675000mm M8*13KYF12K-M8-K3-PNP-L5M.BK NPN 12NIAU DC12-24V IP675000mm M8*13KYF12K-M8-K3-NPN-L10M.BK PNP 12NIAU DC12-24V IP67无M8*13KYF12K-M8-K3-PNP-M23J12.BK NPN12NIAUDC12-24VIP67无M8*13KYF12K-M8-K3-NPN-M23J12.BK传感器M8分线盒配套接插件技术参数专业设计、生产的电缆连接器的制造商。

可接受特殊定制我们公司研发生产的M12/M8分线盒,M12/M8接插件和M12/M8连接器连接用的多端口输入/输出接线盒。

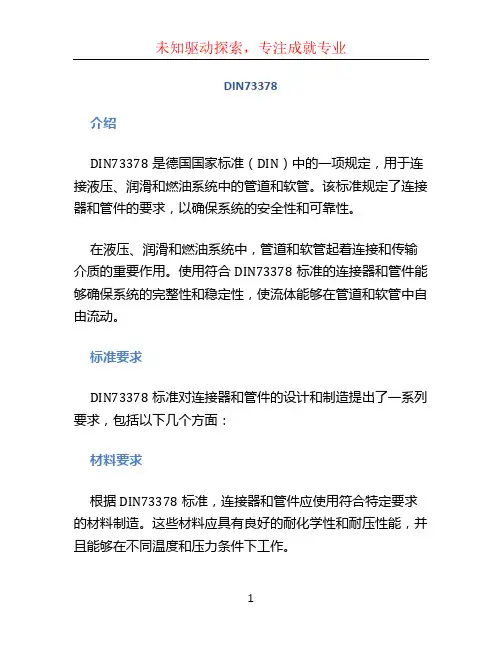

DIN73378

DIN73378介绍DIN73378是德国国家标准（DIN）中的一项规定，用于连接液压、润滑和燃油系统中的管道和软管。

该标准规定了连接器和管件的要求，以确保系统的安全性和可靠性。

在液压、润滑和燃油系统中，管道和软管起着连接和传输介质的重要作用。

使用符合DIN73378标准的连接器和管件能够确保系统的完整性和稳定性，使流体能够在管道和软管中自由流动。

标准要求DIN73378标准对连接器和管件的设计和制造提出了一系列要求，包括以下几个方面：材料要求根据DIN73378标准，连接器和管件应使用符合特定要求的材料制造。

这些材料应具有良好的耐化学性和耐压性能，并且能够在不同温度和压力条件下工作。

常用的材料包括铜、铝、黄铜和不锈钢等。

这些材料具有良好的耐腐蚀性和机械性能，在液压、润滑和燃油系统中广泛应用。

尺寸要求DIN73378标准规定了连接器和管件的尺寸范围。

这些尺寸要求包括连接器的内径、厚度和长度等。

这些规定旨在确保连接器和管件能够与系统中其他元件完全兼容。

尺寸要求也涉及到连接螺纹的类型和尺寸。

根据DIN73378标准，常用的连接螺纹类型有M8×1、M10×1、M12×1、M14×1和M16×1.5等。

这些连接螺纹能够确保连接器和管件之间的紧密连接。

连接方式根据DIN73378标准，连接器和管件可采用两种不同方式进行连接：焊接和压缩连接。

在焊接方式中，连接器和管件通过焊接的方式永久连接在一起。

这种连接方式适用于对连接强度要求较高的情况，但也需要较高的工艺要求和设备成本。

在压缩连接方式中，连接器和管件通过金属夹紧环进行连接。

这种连接方式便于安装和拆卸，但连接强度可能不如焊接方式高。

应用领域DIN73378标准的应用范围非常广泛，主要包括以下几个领域：液压系统在工程机械、汽车和船舶等领域中，液压系统起着重要的作用。

DIN73378标准中规定的连接器和管件广泛应用于液压系统中的管道和软管连接。

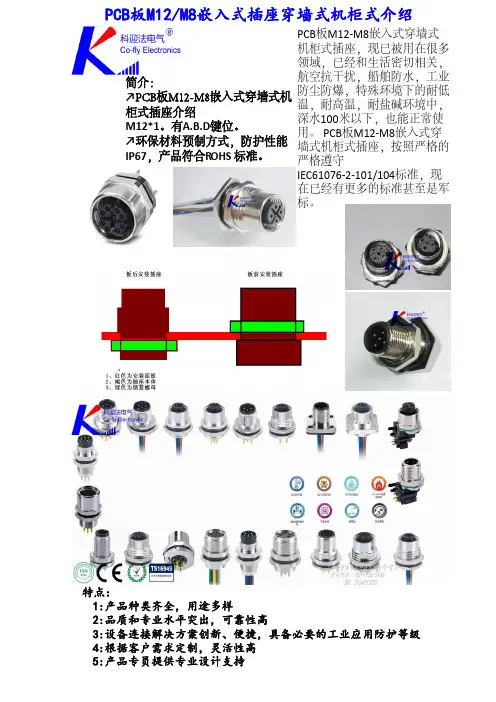

PCB板M12-M8嵌入式穿墙式机柜式插座介绍

本系列已通过欧盟 CE 环保指令认证。公司通过了 ISO9001质量体系认证。
电性能参数与防护指标:
额定电流：4A 额定电压：60V(测量电压125V,250V) 冲击电压:：2500V 位数：2 针、3 针、4 针接触电阻：≤3mΩ 绝缘电阻≥500MΩ 工作温度范围（运行）：－25℃～85℃ 防插错编码：标准分布电涌电压类别：Ⅱ 污染等级：3 防护等级：IP67 接触件材料：铜合金材料接触表面：NIAU 接触件载体材料：AU 夹具本体材料：PVC/PA66 螺圈材料:铜合金密封材料：丁晴橡胶连接类型：螺纹 M8X1 多芯线截面积：最大1mm2 等预焊接电线：20#、22#、24#等状态显示:：无位数颜色分布：棕黑蓝白（参考）机械寿命：大于 500 周期
上海科迎法电气科技有限公司，经过十年的努力，实现了螺纹接口，M12连接器与插座、M8连接器和插座的批量生产，创新地研发了耐高温高密封的插座产品。经过科学设计、选择优质原材料，保证产品的高可靠性，解决了用户的急需，取得了用户的赞赏。质量稳定，产能优势明显，确保及时交货。现年产量为100万根(只)。
↗环保材料预制方式，防护性能墙式机柜式插座，按照严格的
IP67，产品符合ROHS 标准。严格遵守
IEC61076-2-101/104标准பைடு நூலகம்现
在已经有更多的标准甚至是军
标。
特点： 1:产品种类齐全，用途多样 2:品质和专业水平突出，可靠性高 3:设备连接解决方案创新、便捷，具备必要的工业应用防护等级 4:根据客户需求定制，灵活性高 5:产品专员提供专业设计支持
PCB板M12/M8嵌入式插座穿墙式机柜式介绍
PCB板M12-M8嵌入式穿墙式
机柜式插座，现已被用在很多

M12防爆插头,M12防爆连接器,M12金属防爆插头

M12防爆插头，M12防爆连接器，M12金属防爆插头传感器防爆插头（m12，m8，5/8，7/8等连接螺纹）co-fly防爆插头，防爆连接器，金属防爆插头，金属防爆连接器m12防爆插头，m12防爆连接器，m12金属防爆插头，m12金属防爆连接器，m12防爆产品型号：4芯公头型号：kyf12j4zt-nc.pb4芯母头型号：kyf12k4zt-nc.pb，4芯弯头公头：kyf12j4wt-nc.pb4芯弯头母头：kyf12k4wt-nc.pb;5芯公头型号：kyf12j5zt-nc.pb5芯母头型号：kyf12k5zt-nc.pb，5芯弯头公头：kyf12j5wt-nc.pb5芯弯头母头：kyf12k5wt-nc.pb;8芯公头型号：kyf12j8zt-nc.pb8芯母头型号：kyf12k8zt-nc.pb，8芯弯头公头：kyf12j8wt-nc.pb8芯弯头母头：kyf12k8wt-nc.pb;12芯公头型号：kyf12j12zt-nc.pb12芯母头型号：kyf12k12zt-nc.pb，12芯弯头公头：kyf12j12wt-nc.pb12芯弯头母头：kyf12k12wt-nc.pb; 4芯5芯8芯有螺丝压紧式或焊接式，12芯是焊接式。

（可定制其他芯数，如3芯6芯）m8防爆插头，m8防爆连接器，m8金属防爆插头，m8金属防爆连接器，传感器防爆插头（m12，m8，5/8，7/8等连接螺纹）co-fly防爆插头，防爆连接器，金属防爆插头，金属防爆连接器M8防爆插头，m8防爆连接器，m8金属防爆插头，m8金属防爆连接器，m8防爆产品型号：3芯公头型号：kyf8j3zt-nc.pb3芯母头型号：kyf8k3zt-nc.pb，4芯公头型号：kyf8j4zt-nc.pb3芯母头型号：kyf8k4zt-nc.pb，5/8防爆插头，5/8防爆连接器，5/8金属防爆插头，5/8金属防爆连接器，5/8防爆产品型号：2芯公头型号：kyf5/8j2zt-nc.pb2芯母头型号：kyf5/8k2zt-nc.pb，3芯公头型号：kyf5/8j3zt-nc.pb3芯母头型号：kyf5/8k3zt-nc.pb，2芯3芯是焊接式，可定制其他芯数（如4芯-8芯）。

M8连接器和M12连接器区别

M8连接器与M12连接器的区别M8连接器与M12连接器是工业连接器中用得最多的两款连接器，他们的区
别是什么呢？小编下面为大家介绍一下：
M12连接器的螺纹是M12*1，连接方式为螺钉连接，外壳防护等级IP67，针数有4针、5针、8针，孔数有4孔、5孔、8孔，产品外形有直头、弯头。

M12连接器有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做，此款连接器有带屏蔽与不带屏蔽功能，防水性能好。

M8连接器的螺纹是M8*1，连接方式为螺钉连接，防护等级IP67，针数有3针、4针，孔数有3孔、4孔，有直头、弯头有带电缆和不带电缆的，M8接插件电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做，防水性能优越。

共同点：1、接插件可以改善生产过程，简化电子产品的装配过程，同时也简化了批量生产过程；2、易于维修，如果某电子元部件失效，装有接插件时可以快速更换失效元部件；3、便于升级，随着技术进步，装有接插件时可以更新元部件，用新的、更完善的元部件代替旧的；4、提高设计的灵活性：使
用接插件时使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更
大的灵活性。

应用领域：接插件广泛应用于传感器、检测仪器、电子仪器仪表、电子机械、通讯、航空、航海、计算机、LED、汽车、工程机械。

机电、石油勘测、传输控制系统、电工电气系统、工业自动化等领域。

M12类连接器安装步骤

M12类连接器操作步骤
1、识别
a、传感器自带的一般为M12公针插座，如下图所示，在内壁上有一个突起，此类设计为“防呆”。

b、线束端一般配置M12母针插头，在内壁上也会有一个对应的凹点，是为对应的“防呆”。

2、在连接时，必须先使得线束、传感器两端的“防呆”对应准确；
3、按紧，对准插头后，只需稍微用力，就可以使得插头和插座初步啮合；之后再顺时针拧紧螺帽；
4、拆卸，M12类接插件有放松设计，类似目前大部分药瓶盖子结构。

在拆卸时，依然需要先施加一定压力，同时逆时针旋转螺母，才能成功拆卸。

注意：在插头和插座分离后，必须采取妥善的防护措施，防止两端进
水。

现场可使用护套或塑料布进行保护。

轴销传感器在拆卸后，必须
放置在干燥的地方。

在货运时，也必须使用足够避震泡沫进行保护！。

M8连接器和M12连接器的区别

M8连接器和M12连接器的区别
在平常的生活中M8连接器常常会和M12连接器,同时提起，这就足以看出他们之间是有联系的，是有某些共性的。

m8传感器集线器与成熟的M12传感器集线器类似，也是收集16个开关传感器发出的信号，利用一根简单的三线电缆连接，经IO链接传送给机床控制器。

M8传感器集线器连接简单，用标准电缆连接到链接端子,既提供输入信号,也发出是否存在短路、过载和断路等诊断信号。

以前，要将如此多的信号传送到机床控制器，需要有很粗的一束线缆，而现在只用一根三线电缆，无需专用电缆或附加电箱。

再相似的两样东西也是有差别的，M8连接器和M12连接器的不同在于口径大小的不同,同样作为各种机械上的必备物品,不同的规格才能满足人们的需要,连接器可以很好地起到连接的效果,具有很强的方便性和人性化,因此,受到人们的好评。

不同的厂家生产的产品在性能上都会有不同,所以,人们在选择时,要倾向于有着专业性的在行业具有好口碑的商家,M8连接器可以说是为生活添上了浓墨重彩的一笔。

作为红硕旗下的一种产品，M8连接器传承了红硕的一贯理念，成为了一种能给用户带来享受的产品。

M8连接器在众多电力生产设备场所，是十分关键的一种设备存在.一项完美的产品必须有精良的设计，M8连接器就做到了这一点。

M8连接器值得用户购买原因有两点。

首先，M8连接器是一项操作简便的连接器，没有复杂的操作系统使得用户对M8连接器更具兴趣。

其次，M8连接器有着不同的性能指标，用户可以根据喜好自由选择，就算是再凌乱的机器设备，M8连接器也可以轻松搞定。

所以M8连接器绝对可以称得上是设计精良的连接器。

快来带M8连接器回家吧！
上海科迎法电气科技公司重新编辑。

德国宾德M12自动化技术圆形连接器(航插)系列产品简介

M12XCoding
电流 0.5A
电压 50VAC/60VDC
防护等级 IP67
M12SCoding
电流 12A
电压 630VAC
防护等级 IP67
M12TCoding
Strom 12A
Spannung 63VDC
Schutzart IP67
M12KCoding
电流 12A
电压 630VAC
防护等级 IP67
线夹连接器
• 随物流包装的辅助工具 • 可快速连接 • 有无端接抗振动
焊接连接器
• 复杂的装配 • 持久的电气连接 • 抗振动
螺旋夹具连接器
• 快速连接不需要工具 • 适用于绞合线 • 抗振动
M12 PRODUCT OVERVIEW
M12 自动化技术 A 编码713 / 763系列
• 螺钉锁符合DIN EN 61076-2-101 • 防护等级IP67/IP68 • 模压版本 • 易于组装 • 非常好的电磁兼容性 • 带静态环/虹膜式弹簧的型号 • 带角度的接头，可调整到4个位置 • 室外版，防护等级IP 68/IP 69K • 触点数量：3-12
在工业环境中，传感器/执行器连接需要快速、廉价和可靠的M12连接器装配。
通用电缆直径的各种电缆通道。
PRODUCT PHOTOS: STEFFEN WALTERSTUDIOS/CAD RENDERINGS: BINDER
概述及应用
在工厂和工序自动化中，通常使用标准化的 M8/M12和7/8英寸圆形连接器。宾德提供的连接器可以根据这些应用定制，包括具有各种连接方法的嵌入型连接器和预制电缆长度的嵌入型连接器。这些连接器主要用于连接传感器和执行器。
M12 自动化技术K 编码814系

M12,M8航空连接器基础介绍

M12航空连接器基础介绍
M12/M8航空连接器最早就用制造业运输业连接处必不可少的组成部分，严格遵守IEC61076-2-101/104标准，现在已经有更多的标准甚至是军标，M12/M8航空连接器的用途广泛，发展至今演变出汽车传动上连接，生产设备防尘专业连接，船舶防水专业用连接，防干扰，屏蔽等多种形式，已经和当今生活的密切相关相辅相成。

M12/M8航空连接器在形态上也演变出多种形态
形态上：有直头，弯头，针型，孔型，公头，母头。

材质上：有注塑，有机加工，冷压，玻璃烧结
用途上：船舶防水，工业防尘防爆，航空抗干扰，带屏蔽，不带屏蔽，水下一百米正常运行，
举个例子：
这款是上海科迎法电气的常规的M12航空连接器产品物料编码，由上图可见M12航空连接器物料编码
KYF代表上海科迎法电气名称
12代表M12航空连接器
J代表针型公头，K代表孔型母头。

ZT代表直头，WT代表弯头。

L口M代表带线长度，NC代表不带线
用户可根据自己的要求来选择屏蔽还是非屏蔽，键位是按照国际标准来划分。

常规产品的芯数和孔数都是2孔3孔4孔5孔6孔8孔12孔17孔和一些根据客户要求特殊定制的产品。

M12航空连接器常规产品的防水等级为IP67，严格按照行业标准来执行，即使在低温环境还是高温环境还是盐碱环境下都能保证产品性能正常。

M12/M8航空连接器用途广泛，性能优越，适用于各种环境
还可以根据客户需求来定制产品。

常用的传感器连接器有哪些

常用的传感器连接器有哪些？
传感器连接器常用的主要有M12连接器，M8连接器，电磁阀连接器。

M12连接器的螺纹是M12*1，连接方式为螺钉连接，外壳防护等级IP67，有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做；M8连接器的螺纹是M8*1，连接方式为螺钉连接，防护等级IP67，有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做；电磁阀连接器的锁紧方式为中心螺钉，连接方式为螺钉，外壳防护等级IP65。

传感器连接器应用领域主要用压力传感器，温度变送器，电磁阀，仪器仪表，压力变送器等.。

M16 connectors 连接器

Orientation No. Contacts
M16 Buccaneer
3
Operating Temp Range -25°C to 80°C
Materials: Body Coupling Nut Colour Pin Contacts Socket Contacts O Rings & Gaskets RoHS
Panel Mount Nickel Plated Brass Nickel Plated Brass Grey Brass, Gold plating Phosphor Bronze, Gold Plating Viton Compliant
○ 3, 4, 5, 6, 8 and 12 poles ○ Solder termination ○ Metal Flex Body PXMBNI16FBF ○ Mates with Flex Inline Body and panel mount connectors Code A A A A A A Termination Solder Terminal Solder Terminal Solder Terminal Solder Terminal Solder Terminal Solder Terminal
BUCCANEER
M16 Series
M16 Rear Panel Mounting Male
○ 3, 4, 5, 6, 8 and 12 poles ○ Solder termination ○ Rear panel mount M16 ○ Mates with Flex body connectors Code A A A A A A Termination Solder Terminal Solder Terminal Solder Terminal Solder Terminal Solder Terminal Solder Terminal

M12分配器M8

名称：I/O 总线分配器8口座M8系列实物图片产品性能描述选型M8传感器连接器用的多端口输入/输出M8分配器。

代替传统的中继端子，现有八口座型。

可定制4口、6口、12口、16口型产品，产品技术没有任何障碍，只要有一定的数量就可以直接投入。

并可实现双通道、其它技术要求方案的产品开发。

8口座M8分配器产品内部线路结构分NPN 、PNP 两种Common 类型，LED 指示灯方便确认IO 状态。

配线作业简单，配线工程时间缩短，有效避免配错线，维护时间短，降低配线成本，节省空间，简化设计。

8口座M8分配器采用M8三孔式插座，PUR 或PVC 电缆引出，外皮黑色、黄色、灰色等可选，环保材料预制方式，防护性能IP67，插座可选配金属防尘帽。

描述：8口分配器-M8-NPN 或NPN-带PVC 或PUR-电缆长度X 米型号:KYF8K-M8-K3-PNP(NPN)-PVC(PUR)-LXM PNPNPN配套插头M8分配器安装、运行、维修简便现场仪表是并行连接，端子接头核对工作量大大减少了，接线简单，一条电缆通常可连接20个设备。

总线分线盒设备能够模拟输入值、输出值或状态。

这使操作员控制室内便能够测试系统对故障及过程状况反应。

总线分线盒可以存储有用信息于维修，信息不会丢失。

大量有用信息也被存储于自动化设备中，这些既可以从手持终端获取，又可从操作站获取。

名称：I/O总线分配器8口座M12系列实物图片产品性能描述选型M12传感器连接器用的多端口输入/输出M8分配器。

代替传统的中继端子，现有八口座型。

可定制4口、6口、12口、16口型产品，产品技术没有任何障碍，只要有一定的数量就可以直接投入。

并可实现双通道、其它技术要求方案的产品开发。

8口座M12分配器产品内部线路结构分NPN、PNP两种Common类型，LED指示灯方便确认IO状态。

配线作业简单，配线工程时间缩短，有效避免配错线，维护时间短，降低配线成本，节省空间，简化设计。

防护等级GB4208-2008 M12连接器 M8连接器

ZCON M12 M8 M16 M23 connectorIEC60529/GB4208-2008外壳防护等级IEC6052IP等级（防尘防水）定义外壳防护等级（IP代码）是将产品依其防尘、防止外物侵入、防水、防湿气之特性加以分级。

这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。

它一般是由两个数字所组成，第一个数字表示产品防尘、防止外物侵入的等级；第二个数字表示产品防湿气、防水侵入的密闭程度。

数字越大，表示其防护等级越高。

如：外壳防护等级（IP代码）示例如：IPXX，IP等级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，并在IED529（BSEN60529：1992）外包装防护等级（IP code）中宣布。

防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。

第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。

第二个安字表明设备防水的程度。

数字第一位数字——防尘第二个数字——防水0没有防护没有防护1可抵御超过50mm的固体物质。

如：手部意外触摸可经受垂直落下的水点。

2可抵御直径超过12mm直径、长度不超过80mm的固体物质。

如：手指可经受呈15°垂直角的水花的直接喷射。

3可抵御直径超过2.5mm的固体物质。

如：工具或金属丝可经受呈60°垂直角的水花的直接喷射。

4可抵御直径超过1.0mm的固体物质。

如：细小金属丝可经受任何方向射来的水花——允许有限的进入。

5防尘，有限进入（无有害堆积物）。

可经受来自任何方向的低压水柱喷射——允许有限的进入。

6灰尘难以进入，完全防尘。

可经受来自任何方向的强力水柱喷射——允许有限的进入。

7不适用。

允许短暂放入0.15m—1m深的水中，时间可长达30分钟。

8不适用。

可经受压力下长期浸泡。

M16连接器—对于超多芯应用场景的完美解决方案

产业聚焦电子产品世界M16连接器—对于超多芯应用场景的完美解决方案宾德公司供稿M16连接器是宾德公司生产的首个连接系统，早在50多年前就被使用在刚兴起的音频行业。

直到今天，M16连接器都像是一种“理所应当”的连接解决方案，适用于各式各样的室内应用场景。

得益于持续的发展和改进，M16连接器现在仍然是专业人士的理想选择，他们需要的是性价比高且坚固耐用的螺纹锁紧连接器，这种连接器可以包含24芯，带或不带EMI屏蔽。

M16连接器最初是为了满足德国标准化协会（DIN 标准）的要求而开发的，DIN标准制定了针对于模拟音频信号的圆形连接器的标准。

它们被广泛使用了很多年并且通过音频行业被大家认知，也就是消费者所称的DIN标准连接器。

多芯和防护等级可达IP68宾德公司的M16产品经理Sascha Döbel认为“尽管最新的M16连接器仍然采用原始的非屏蔽且防护等级IP40的DIN标准，但是已经与早期适配音频的版本相差甚远。

”他继续补充道“市场更需要一款拥有更低的接触电阻，更多的芯数和更高防护等级的产品，今天的M16连接器已经可以包含2-24芯。

这些连接器均为金属外壳，有具备抗电磁干扰（EMI）和不抗电磁干扰两种）, 并且其中有些产品已经证明可以达到IP67或IP68的防护等级。

”有焊接、螺钉和压接三种接线方式，不同规格的电缆或导线连接的直头或弯头的连接器上可以有多种多样的应用，同样也可以选择带预注电缆的连接器以及标准焊杯焊接的板前或板后安装连接器，以及适用于浸焊的板前安装连接器和带柔性线路板连接器。

这种连接器特性，得益于坚固的设计具，具有对环境的良好抗性，使得M16连接器被广泛应用在仪器仪表，测量和室内传感器领域，这些应用需要比M8和M12传感器连接器更多的芯数，其他应用还包括气动控制，和压力测量，扭矩传感器和电机转速传感器。

适用于5G的推出M16连接器的最新应用包括最近推出的5G网络，宾德的AISG连接器可以为户外安装提供国际高标准的防护。

M8 M12连接器防水标准国际防水标准

注：探测器的直径不应穿过柜体的孔
防护长期浸可以在特定的条件下浸入水中，不
8
水
应有能引起损害的水量浸入
不可能完全阻止灰尘进入，但
5防护射水
成伤害
6 灰尘封闭
柜体内在 20 毫巴的低压时不 6 防护强射水
应进入灰尘
防护短时浸 7
水
以 60 度角从垂直线两侧溅出的水不应引起损害从每个方向对准柜体的喷水都不应引起损害
从每个方向对准柜体的射水都不应引起损害
从每个方向对准柜体的强射水都不应引起损害在标准压力（一米水深）下短时（半小时）浸入水中时，不应有能引起损害的水量浸入
Zcon M 系列连接器 M12 M8 M16 M23 等系列防水连接器
P（Ingress Protection）等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准 IEC 60529 ； IP （ Ingress Protection）等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水。
防尘等级(第一个数字) 防护范围
第
一
个
数
名称
字
说明
防水等级( 第二个数字)
第二个数名称字
防护范围说明
0 无防护
-
0 无防护
防护 50mm 直径和探测器，球体直径为 50mm,不
1
1 水滴防护
更大的固体外来体应完全进入
垂直落下的水滴不应引起损害
防护 12.5mm 直径
柜体倾斜 15
探测器，球体直径为 12.5mm,
柜体向任何一侧倾斜 15 度角时，垂
2 和更大的固体外来

M12连接器

M12连接器如今被推荐于几乎所有的现场总线规格，并且根据IEC61076-2-101/104标准遵照IP67保护级别，在传统上用作连接自动化技术中的传感器和制动器。

1.使用环境条件工作温度:-25℃～85℃防水等级：IP67污染等级：32：产品结构描述2.1接线方式：需带线注塑（也可现场自接电缆，螺丝压紧式或焊接式，根据客户要求生产）2.2最大入线直径：Φ8.0mm或更大（根据客户要求生产）2.3连接类型：螺纹M12*1旋紧2.4接触件材料：铜合金2.5密封材料：丁晴橡胶2.6夹具本体材料：PVC/PA662.7螺圈材料:铜合金3：测试3.1额定电压：60V(测量电压125V,250V)3.2额定电流：4A（2－5芯）、2A（6－12芯）3.3冲击电压:：2500V3.4绝缘电阻：绝缘电阻≥500MΩ3.5接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻：≤8mΩ3.6防水性能：常温常压下，防水连接器公母插合并装好螺母，按IP防护等级试验，连接器内部无渗水现象。

防护等级：IP673.7机械寿命：大于500周期3.8互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。

M12连接器产品型号：1.M12产品3芯，4芯，5芯，8芯，12芯不带线1.1、针型不带线KYF12J3-ZT-NC(4-6/6-8)KYF12J3-WT-NC(4-6/6-8)KYF12J4-ZT-NC(4-6/6-8)KYF12J4-WT-NC(4-6/6-8)KYF12J5-ZT-NC(4-6/6-8)KYF12J5-WT-NC(4-6/6-8)KYF12J8-ZT-NC(4-6/6-8)KYF12J8-WT-NC(4-6/6-8)KYF12J12-ZT-NC(4-6/6-8)KYF12J12-WT-NC(4-6/6-8)1.2.、孔型不带线KYF12K3-ZT-NC(4-6/6-8)KYF12K3-WT-NC(4-6/6-8)KYF12K4-ZT-NC(4-6/6-8)KYF12K4-WT-NC(4-6/6-8)KYF12K5-ZT-NC(4-6/6-8)KYF12K5-WT-NC(4-6/6-8)KYF12K8-ZT-NC(4-6/6-8)KYF12K8-WT-NC(4-6/6-8)KYF12K12-ZT-NC(4-6/6-8)KYF12K12-WT-NC(4-6/6-8)2.M12产品3芯，4芯，5芯，8芯，12芯不带线，全金属屏蔽型2.1、针型不带线KYF12J3-ZT-NC(4-6/6-8).PB KYF12J3-WT-NC(4-6/6-8).PBKYF12J4-ZT-NC(4-6/6-8).PB KYF12J4-WT-NC(4-6/6-8).PBKYF12J5-ZT-NC(4-6/6-8).PB KYF12J5-WT-NC(4-6/6-8).PBKYF12J8-ZT-NC(4-6/6-8).PB KYF12J8-WT-NC(4-6/6-8).PBKYF12J12-ZT-NC(4-6/6-8).PB KYF12J12-WT-NC(4-6/6-8).PB2.2.、孔型不带线KYF12K3-ZT-NC(4-6/6-8).PB KYF12K3-WT-NC(4-6/6-8).PBKYF12K4-ZT-NC(4-6/6-8).PB KYF12K4-WT-NC(4-6/6-8).PBKYF12K5-ZT-NC(4-6/6-8).PB KYF12K5-WT-NC(4-6/6-8).PBKYF12K8-ZT-NC(4-6/6-8).PB KYF12K8-WT-NC(4-6/6-8).PBKYF12K12-ZT-NC(4-6/6-8).PB KYF12K12-WT-NC(4-6/6-8).PB3.M12产品3芯，4芯，5芯，8芯，12芯带线2米(线缆有PUR或PVC) KYF12J3-ZT-L2M KYF12J3-WT-L2MKYF12J4-ZT-L2M KYF12J4-WT-L2MKYF12J5-ZT-L2M KYF12J5-WT-L2MKYF12J8-ZT-L2M KYF12J8-WT-L2MKYF12J12-ZT-L2M KYF12J12-WT-L2M4.M12产品3芯，4芯，5芯，8芯，12芯带线5米(线缆有PUR或PVC)KYF12J3-ZT-L5M KYF12J3-WT-L5MKYF12J4-ZT-L5M KYF12J4-WT-L5MKYF12J5-ZT-L5M KYF12J5-WT-L5MKYF12J8-ZT-L5M KYF12J8-WT-L5MKYF12J12-ZT-L5M KYF12J12-WT-L5M5.M12产品3芯，4芯，5芯，8芯，12芯带线10米(线缆有PUR或PVC)KYF12J3-ZT-L10M KYF12J3-WT-L10MKYF12J4-ZT-L10M KYF12J4-WT-L10MKYF12J5-ZT-L10M KYF12J5-WT-L10MKYF12J8-ZT-L10M KYF12J8-WT-L10MKYF12J12-ZT-L10M KYF12J12-WT-L10MIP67防水连接器M12规格参数：防水插头M12：3芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：4芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：5芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：8芯，额定电流：2A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：12芯，额定电流：2A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU。
