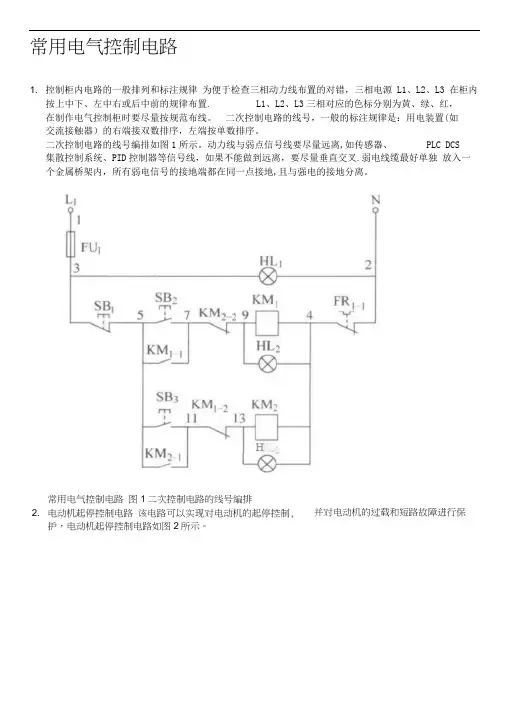

第八章 常用电气控制电路图

2．工作原理
当需要电动机停机时，按下停止按钮SB1， 该线路中的电动机在刚刚脱离三相交流电源时 ，由于电动机转子的惯性速度仍然很高，速度 继电器 KS的常开触点仍然处于闭合状态，所 以接触器KM2线圈能够依靠SB1按钮的按下通电 自锁。于是，两相定子绕组获得直流电源，电 动机进入能耗制动。当电动机转子的惯性速度 接近零时，KS常开触点复位，接触器KM2线圈 断电而释放，能耗制动结束。
图是一例转子绕组 串联若干级电阻，以 达到减少启动电流的 目的，在启动后逐级 切除电阻，使电动机 逐步正常运转的启动 按钮操作控制线路。 图中KM1为线路接触 器， KM2、KM3、KM4 为短接电阻启动接触 器。
2．工作原理
合上电源开关QS，按下启动按钮SB2，接触器 KM1得电，主触点闭合，电动机转子串联三组电 阻R1～R3作降压启动，在转速逐步升高电动机 转到一定时候时，逐次按下按钮SB3、SB4、SB5 ，接触器线圈KM2、KM3、KM4依次吸合，其常开 辅助触头KM2、KM3、KM4依次闭合并自锁，将三 组电阻逐一短接，使电动机投入正常运转。 应用范围：本线路适用于手动操作绕线式电 动机串联电阻启动的场合。
十三、速度原则控制的能耗制动控制线路
1．识图指导 图所示为速度原则控 制的能耗制动控制线路。 该线路与时间原则控制的 能耗制动控制线路基本相 同，这里仅是控制电路中 取消了时间继电器KT的线 圈及其触点电路，而在电 动机轴端安装了速度继电 器KS，并且用KS的常开触 点取代了KT延时打开的常 闭触点。
十四、两管整流能耗制动控制线路
图是由两只二极管构成的 电动机能耗制动控制线路图。 1．识图指导 由两只二极管整流的可正 转、反转能耗制动控制线路如 图8-14所示。该控制线路电动 机能正转、反转运行。停机时 ，切断三相交流电源，给定子 绕组通以直流电源，产生制动 转矩，阻止转子旋转。通过二 极管整流提供直流制动电流。
三、带点动功能的自动往返控制线路
1．识图指导 图是一例装有 点动装置的全自动 可逆控制线路。
2．工作原理
合上电源开关QS， 当按下启动按钮SB1 时，接触器线圈KM1 吸合，电动机按规定 方向运转，撞块也按 规定的方向移动。当 撞块行至规定点时， 碰到行程开关SQ2， 使SQ2常闭触点断开 ，接触器线圈KM1即 释放。
LOGO
第八章
常用电气控制电路图

一、两地点动和单向启动控制线路
1．识图指导 图为一例两地点 动和单向启动控制线 路，本电路适用于需 连续或断续单向运行 ，并且可两地操作控 制的生产机械上。
2．工作原理
图工作原理与一地 点动和单向启动控制线 路相同，只是比其多了 一组按钮：停止按钮 SB2、单向启动按钮SB4 和点动按钮SB6。这组 按钮可安装在另一地点 ，作两地控制用。
十一、RC反接式电动机制动器控制线路
1．识图指导 如图所示为一例 RC反接式电动机制动 器，它与常用的电磁 式制动器相比，具有 制动速度快、制动时 间可调、成本低等特 点，可用于各种瞬间 制动的机械运转设备 (例如木材加工带锯 机)中。
2．工作原理
当按动启动按钮SB1后，交流接触器KM1通电 工作，其常开触头KM1-l～ KM1-5接通，常闭触 头KM1-6和KM1-7断开，电动机M启动运转，电源 变压器T也通电工作，其二次侧产生的感应电压 经VD1～VD4整流后，对电容器C充电。 当按动停止按钮SB2后，KM1断电释放，其各常 闭触头接通，常开触头释放，电动机M断电；与 此同时，电容器通过KM1-6触点对继电器K1放电 ，使K1吸合，其常开触头K1-l接通，使交流接触 器KM2瞬间通电工作，其常开触头KM2-l～KM2-3 瞬间接通一下，给电动机M施加一个瞬间反转电 流，电动机M在此反转电流的作用下快速停转， 从而解决了电动机停机后的惯性运转问题。
七、 定子绕组串联电阻启动手动、自动控 制线路
1．识图指导 图所示电路为一例手动、自动控制电动机 串电阻(或电抗)降压启动电路，适用于既可手 动又可自动控制电动机的降压启动。
பைடு நூலகம்
2．工作原理
手动启动时，合上电源开关QS，将选择开关S 扳向“手动”位置。然后按下启动按钮SB2，接 触器KM1得电吸合并自锁，主触点闭合，电源经 过电阻R进入电动机，使电动机降压启动。待电 动机转速增加到一定速度时，按下按钮SB3，中 间继电器KA得电吸合，其常开触点闭合，使KM2 得电吸合并自锁。 自动启动时，把选择开关S扳向“自动”位置 ，然后按下启动按钮SB2，接触器KM1得电吸合并 自锁，电源经过降压电阻R进入电动机，使电动 机降压启动。同时，时间继电器KT也得电吸合。
九、频敏变阻器降压启动控制线路
频敏变阻器是一种静止的、无触点电磁元件， 其电阻值随着频率变化而改变。它是由几块30～ 50mm厚的铸铁板或钢板叠成的三柱式铁心，在铁 心上分别装有线圈，三个线圈连接成Y(星)形， 并与电动机转子绕组相接。在电动机启动中，由 于等值阻抗随着转子电流频率的减小而下降，以 达到自动变阻，所以只需用一组频敏变阻器，就 可以实现平稳无级启动。
1．识图指导
图为绕线转子 异步电动机串联频 敏变阻器启动控制 线路，适用于较大 容量的绕线式异步 电动机的启动。
2．工作原理
合上电源开关QS，按下启动按钮SB2，KT、KM1相继 得电吸合并自锁，三相电源接入电动机定子绕组， 转子接入频敏变阻器启动。启动之初，频敏变阻器 的电抗较大。随着电动机转速平稳上升，频敏变阻 器的电抗值和铁心涡流损耗的等效电阻值自动下降 ，经过一段时间，当转速上升到接近额定转速时， 时间继电器KT延时时间到，KT的常开延时闭合触点 闭合，使KM2得电吸合并自锁，其主触点闭合，将频 敏变阻器短接切除，电动机进入正常运行；同时， 与时间继电器KT相串联的KM2的常闭触点断开，切断 KT的自锁回路，使KT的常闭延时断开触点断开，将 KT断电释放。
二、多地可逆启动、停止、点动控制线路
1．识图指导 图8-2所示为多地 可逆启动、停止、点 动控制线路。图中各 地的SB1为停止按钮， SB2为正向点动按钮， SB3为正向启动按钮， SB4、SB5为反向启动 按钮。
2．工作原理
电路具有正反向启动 按钮互锁，接触器辅助 触点正反向互锁功能。 该电路具有各控制点 按钮组间的连线少(只 需三根连线)，线路简 单，成本低等优点。尤 其在控制点较多时，其 优越性更为明显。
八、 绕线转子电动机转子串电阻降压启动 按钮操作控制线路
由于采用定子绕组串联电阻启动是在牺牲 启动转矩情况下进行的，只适用于轻载或空 载下启动。在需要重载启动时，可采用三相 转子串联电阻的方法。因为三相异步电动机 转子电阻增加时能保持最大的转矩，所以适 当选择启动电阻能使得启动转矩最大。
1．识图指导
十、具有断相保护功能的电磁抱闸制动控 制线路
1．识图指导 图所示为具有断 相保护功能的电磁 抱闸制动控制线路 ，常用于起重机械 上。
2．工作原理
启动时，合上低压断路器QF，按下启动按钮 SB2，接触器KM1得电吸合，其主触点闭合，电磁 抱闸线圈YB得电，衔铁被吸引到铁心上，通过制 动杠杆使闸瓦与闸轮分开，KM1的常开辅助触点闭 合，接触器KM2得电吸合并自锁，其主触点闭合， 电动机M启动运转。 停机时，按下停止按钮SB1，接触器KM1、KM2 同时断电释放，电动机和电磁抱闸线圈同时断电 ，在弹簧的作用下，闸瓦紧紧抱住闸轮，电动机 被迅速制动。
2．工作原理
(1)正转启动控制 当按下SB2后，KMl交流接触器线圈得电吸 合，其KMl-3常开触点闭合后自锁；KMl-l和 KM1-2常闭触点断开；KMl-5～KMl-7常开触点闭 合后使电动机得电正向运转。同时，KM1-4闭合 后使时间继电器KT线圈得电吸合，其常开延时 断开触点KTl闭合，为制动做准备。
四、防止可逆转换期间相间短路的控制线路
1．识图指导 在电动机容量较 大，并且重载下进 行正反转切换时， 往往会产生很强的 电弧，容易造成相 间短路。
2．工作原理
按下按钮SB3时，正转接触器KM1得电吸 合并自锁，电动机正向启动运转，同时，KM1 的常开辅助触点KM1(1-2)闭合，使联锁继电 器KA得电吸合并自锁，串联在KM1、KM2电路 中的常闭触点KA(3-4)、KM(5-6)断开，使KM2 不能得电，实现互锁。按下反转按钮SB2时， 首先断开KM1控制电路，KM1断电释放，当其 主触点断开，待电弧完全熄灭后，联锁继电 器KA断电释放，这时KA的常闭触点KA(5-6)闭 合，KM2才能得电吸合并自锁，电动机才能反 向转动。
十二、可逆转动反接制动控制线路
1．识图指导 图为电动机可逆 运转反接制动控制线 路。 控制线路的保护元 件由熔断器FU1与熔 断器FU2组成，分别 作主电路和控制电路 的短路保护,热继电 器FR为电动机的过载 保护。
2．工作原理
电动机需正向旋转时，合上电源开关QS， 按下正向启动按钮 SB2，KM1线圈得电吸合并自 锁，电动机定子串入电阻，接入正相序三相交 流电源进行减压启动，当速度继电器转速超过 120r／min时，速度继电器KS动作，其正转触点 KS-l闭合，使KM3线圈得电短接定子电阻，电动 机在全压下启动并进入正常运行状态。
六、手动与自动混合控制的自耦变压器降 压启动线路
1．识图指导 图所示是一例电 动机用自耦变压器 降压启动，既可手 动又可自动的远距 离操作的混合控制 线路。
2．工作原理
手动时——合上电源开关QS，扳上控制钮子 开关SA1，把控制选择开关SA2扳至手动位置。 按下启动按钮SB2，双线圈接触器KM2同时得电 吸合，其主触头闭合，电源经自耦变压器进入 电动机，使电动机作降压启动。 自动时——把控制选择开关SA2扳至自动位 置，并按下启动按钮SB2，双线圈接触器KM2同 时得电自锁，其主触头闭合，电源经自耦变压 器进入电动机，使电动机作降压启动，时间继 电器KT也得电开始工作。
五、用时间继电器自动转换Y-△降压启 动控制线路
