九年级物理电流做功与电功率测试题及答案

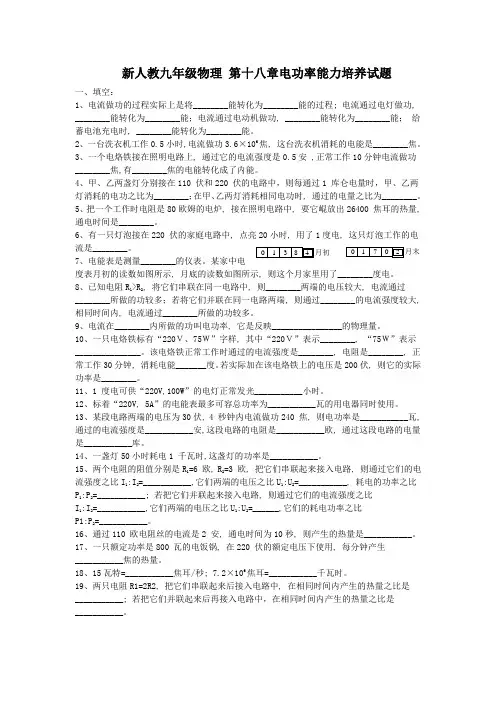

新人教版九年级物理第十八章《电功率》能力培养试题带答案
新人教九年级物理 第十八章电功率能力培养试题一、填空：1、电流做功的过程实际上是将________能转化为________能的过程; 电流通过电灯做功,________能转化为________能；电流通过电动机做功, ________能转化为________能； 给蓄电池充电时, ________能转化为________能。
2、一台洗衣机工作0.5小时,电流做功3.6×106焦, 这台洗衣机消耗的电能是________焦。
3、一个电烙铁接在照明电路上, 通过它的电流强度是0.5安•,正常工作10分钟电流做功________焦,有________焦的电能转化成了内能。
4、甲、乙两盏灯分别接在110 伏和220 伏的电路中，则每通过1 库仑电量时，甲、乙两灯消耗的电功之比为________；在甲、乙两灯消耗相同电功时, 通过的电量之比为________。
5、把一个工作时电阻是80欧姆的电炉, 接在照明电路中, 要它崐放出26400 焦耳的热量,通电时间是________。
6、有一只灯泡接在220 伏的家庭电路中, 点亮20小时, 用了1度电, 这只灯泡工作的电流是________。
7、电能表是测量________的仪表。
某家中电度表月初的读数如图所示, 月底的读数如图所示, 则这个月家里用了________度电。
8、已知电阻R 1>R 2, 将它们串联在同一电路中, 则________两端的电压较大, 电流通过________所做的功较多；若将它们并联在同一电路两端, 则通过________的电流强度较大,相同时间内, 电流通过________所做的功较多。
9、电流在________内所做的功叫电功率, 它是反映________________的物理量。
10、一只电烙铁标有“220Ｖ、75Ｗ”字样, 其中“220Ｖ”表示________, “75Ｗ”表示_______________。

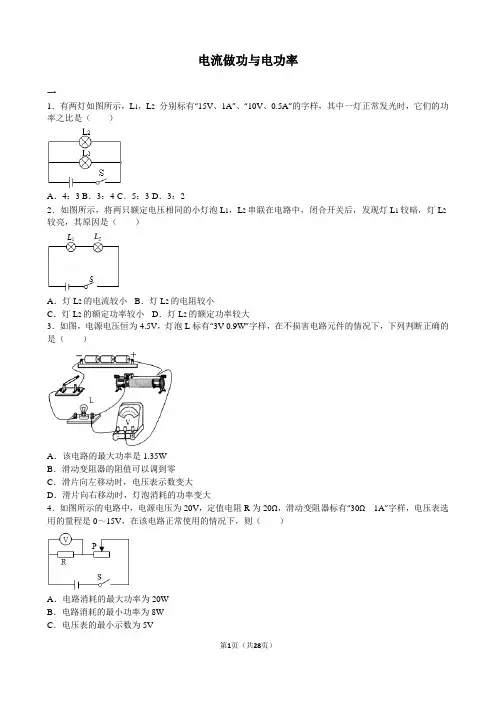

电流做功与电功率习题(含详细答案)
电流做功与电功率一1．有两灯如图所示，L1，L2分别标有“15V、1A”、“10V、0.5A”的字样，其中一灯正常发光时，它们的功率之比是（）A．4：3 B．3：4 C．5：3 D．3：22．如图所示，将两只额定电压相同的小灯泡L1，L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，其原因是（）A．灯L2的电流较小B．灯L2的电阻较小C．灯L2的额定功率较小D．灯L2的额定功率较大3．如图，电源电压恒为4.5V，灯泡L标有“3V 0.9W”字样，在不损害电路元件的情况下，下列判断正确的是（）A．该电路的最大功率是1.35WB．滑动变阻器的阻值可以调到零C．滑片向左移动时，电压表示数变大D．滑片向右移动时，灯泡消耗的功率变大4．如图所示的电路中，电源电压为20V，定值电阻R为20Ω，滑动变阻器标有“30Ω1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则（）A．电路消耗的最大功率为20WB．电路消耗的最小功率为8WC．电压表的最小示数为5VD．滑动变阻器接入电路的最小阻值为10Ω5．冬天来临，小王给奶奶买了一个“暖手宝”．该“暖手宝”加热过程中所产生的电热与时间的关系如图所示，由此可知该“暖手宝”加热时的功率约为（）A．2400W B．400W C．40W D．24W6．如图所示的电路中，电源电压保持不变，R1=10Ω．当开关S1闭合，S2、S3断开时，电压表的示数为U1．R2消耗的功率为P2；当开关S1、S2、S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为0.9A．已知U1：U1′=1：6，P2：P2′=1：9，下列结论错误的是（）A．开关S1闭合，S2、S3断开时，电流表A2的示数为0.1AB．开关S1闭合，S2、S3断开时，电路消耗的总功率为0.6WC．开关S1、S2、S3都闭合时，电流表A2的示数为1.1AD．开关S1、S2、S3都闭合时，R2和R3消耗的总功率为5.4W7．将灯L1接在电压为6V的电路中，功率为6W，若保持电路电压不变，再在电路中连入电灯L2，其灯泡上标示的数字如图所示，使电路的总功率为9W，在下图所示的电路中，连接正确的是（）A．B．C．D．8．关于“12V 4W”的小灯泡L1和“9V 3W”的小灯泡L2，下列说法正确的是（）A．L l和L2正常工作时的电阻一样大B．L l和L2串联在一起使用时，两灯消耗的功率一样多C．L l和L2并联在一起使用时，两灯消耗的功率一样多D．L2串联一个9Ω的电阻接在12V电路中，也能正常发光9．某白炽灯铭牌上标有“220V 40W”的字样，关于这盏白炽灯的说法正确的是（）A．该灯只能在220V的电压下工作B．该灯工作时的电功率一定为40WC．该灯正常工作时的电流为5.5AD．该灯正常工作时的电阻为1210Ω10．如图所示电路，电源电压恒为6伏，L1标有“6V 7.2W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．仅闭合S1、S3，L1不亮，L2亮B．仅闭合S2、S3，电流表读数为0.6安C．仅闭合S1、S2，电路总电阻为15欧D．仅闭合S3，电路消耗的总功率为10.8瓦11．如图所示，电源电压恒定，小灯泡L1、L2均标有“12V 6W”字样（设灯丝电阻不变），当S1、S2闭合时，灯L1正常发光，当S1闭合，S2断开时，两盏灯的总功率（）A．3W B．6W C．12W D．1.5W12．如图，两个滑动变阻器并联在电路中，滑动端均位于滑动变阻器的正中间，闭合开关后，两电流表示数相等，现移动滑动端，使两滑动变阻器的电阻改变量相同．若一个滑动变阻器的功率改变量是另一个滑动变阻器的功率改变量的两倍，则（）A．滑动端移动方向相反，滑动变阻器的电阻改变量是其总电阻的三分之一B．滑动端移动方向相反，滑动变阻器的电阻改变量是其总电阻的六分之一C．滑动端移动方向相同，滑动变阻器的电阻改变量是其总电阻的三分之一D．滑动端移动方向相同，滑动变阻器的电阻改变量是其总电阻的六分之一13．如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V二、填空题（共6小题）14．电能表的表盘标有“5000r/kW•h”的字样，用它来测量某一家用电器的额定功率，把家中的其它用电器都断开，只接入该用电器，电热器在额定电压下工作半小时，电能表的转盘恰好转过300圈，若电路中没有发生漏电现象，则该用电器的额定功率为W，这半小时内消耗的电能是kW•h．15．如图所示，滑动变阻器的最大阻值为9Ω，电源电压保持不变．当滑动变阻器的滑片P在a端，S和S1都闭合时，电流表A的示数为2A，灯泡正常发光；当S闭合，S1断开，滑片P滑到b端时，电压表的示数为4.5V，此时灯泡L的实际功率为W；灯泡L的额定电压为V．16．如图甲所示的两个电流表均为学校实验室里常用的电流表，见图乙．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为．17．如图所示，电阻R与小灯泡连接在电路中，当闭合开关S1、S2时，电阻R被，此时灯泡的电功率为9W．S1闭合S2断开时，灯泡的电功率为1W（不考虑灯泡的电阻随温度而发生变化），则此时电阻R 消耗的电功率为W．18．如图所示，电源电压保持不变，小灯泡L标有“6V 0.6W”的字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光；若再闭合S2，发现电流表示数变化了0.3A，则R的阻值为Ω，此时灯泡L和电阻R 消耗的功率之比是．19．LED灯具有节能、环保等特点，如图是额定电压为220V、额定功率为4.4W的LED灯泡，该灯泡的额定电流是A，若它每天正常发光5h，一个月（30天）消耗的电能是kW•h，与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为W的白炽灯亮度相当．三、解答题（共11小题）R1为1Ω，则40s内电流通过电动机产生的热量是多少焦？（2）当电吹风吹热风时，电热丝R2的电功率是多少瓦？电热丝R2的电阻值是多少欧？21．如图电路中，电源电压不变．当只闭合S1时，电压表示数为3V，电流表示数为0.2A．（1）1min内电路消耗的电能为多少？（2）把两表的位置互换后．闭合S1、S2，电流表的示数为0.5A，此时R2消耗的电功率P2为多少？22．电吹风是现代家庭常用的电器，图甲所示是小华家中使用的电吹风，使用过程中，他发现电吹风既可以吹热风，又可以吹冷风．根据这个现象他断定，在电吹风中有带有风扇的电动机和可有发热的电热丝；根据电吹风能够单独输出冷风的现象，他认为电动机和电热丝是并联的．图乙和图丙是他根据现象分析后画出的两个电路图．（1）分析图中乙、丙两个电路，你认为哪一个电路更符合实际情况？（2）小华查看说明书得知，该型号电吹风额定电压为220V，吹热风时功率为1000W，吹冷风时功率为120W，求电吹风正常工作且吹热风时，电热丝的功率，电阻及1min内电流通过电热丝所产生的热量．23．如图所示，小灯泡L上标有“8V 8W“字样，闭合开关S后，电流表的示数为0.5A．若不考虑小灯泡电阻随温度的变化，则此时小灯泡的电功率是W，小灯泡在1min内消耗的电能是J．24．如图甲、乙、丙分别是江涛网购的速热式电热水器实物图、说明书部分参数及等效工作电路图（图中R是给水加热的电阻）．则：（1）该电热水器正常工作时电流是多大？（2）该电热水器正常工作10min消耗的电能是多少？（3）用电高峰时，若此电热水器两端的实际电压仅为200V，它的实际功率为多大？（电热水器的电阻恒定，结果保留一位小数）25．如图所示的电路中，电源电压为5V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，R1为滑动变阻器，R2=20Ω，灯泡L标有“4V1.6W”字样（不考虑温度对灯丝电阻的影响）．在仪表和灯泡安全工作的情况下，求：（1）开关S1断开，S2和S3闭合时，滑动变阻器R1消耗的最大功率；（2）开关S1闭合，S2和S3断开时，滑动变阻器R1允许的取值范围．26．如图是一种老式电饭锅的简化电路原理图，该锅的部分参数如下表，煮饭时，温控开关S是闭合的，℃时，温控开关S自动断开，电饭锅转入保温状态．（1）在通常情况下用这种电饭锅烧水，开关S的自动断电功能不起作用，这是为什么？（2）发热板R1的阻值是多少？（3）保温时，发热板的发热功率是多少？（4）从能量利用率的角度计算说明这种电饭锅的不合理性．27．有一台热水器，内部简化电路如图所示，R1和R2均为电热丝．R1=88Ω，R2=22Ω．（1）如何控制S1和S2，使热水器处于高温档；（2）求中温档正常工作时热水器的功率；（3）低温档正常工作10min内电热丝产生的热量．28．如图所示电路中，电源电压保持不变，灯L标有“6V 0.5A”字样，定值电阻R的阻值为6Ω．闭合开关S时，灯泡L恰好正常发光．求：（1）小灯泡正常发光时灯丝的阻值；（2）此时电路消耗的总功率．29．图甲是用来焊接PVC塑料管道的热熔器外观照片．其内部电路如图乙，S1是手动电源开关．S2是温控开关，作用是完成“加热模式”和“保温模式”之间的切换．L是指示灯（在S1闭合情况下L始终能正常发光），R1是限流电阻．下表是有关元件的物理参数．1（2）求保温功率（不含L和R1的功率）；（3）求该热熔器（全电路）在保温模式下1min消耗的电能．30．如图所示，是某电饭煲的电路原理图，电饭煲有加热和保温两种工作状态，当闭合开关S后，电饭煲锅内温度达到102℃时开关S1自动断开，处于保温状态．己知电源电压保持220V不变，电阻R1的阻值为550Ω，电阻R2的阻值为55Ω．则电饭煲处于保温状态时的电功率是W，电饭煲处于加热状态时电路的总电流是A．沪科新版九年级（上）中考题单元试卷：第16章电流做功与电功率（13）参考答案与试题解析一、选择题（共13小题）1．（2014•黔西南州）有两灯如图所示，L1，L2分别标有“15V、1A”、“10V、0.5A”的字样，其中一灯正常发光时，它们的功率之比是（）A．4：3 B．3：4 C．5：3 D．3：2【解答】解：由欧姆定律得：R1===15Ω，R2===20Ω；∵U1＞U2，∴两灯并联后，L2正常发光，则并联电路电压U=U2=10V；由P=可知：P1：P2=R2：R1=20Ω：15Ω=4：3．故选A．2．（2014•淄博）如图所示，将两只额定电压相同的小灯泡L1，L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，其原因是（）A．灯L2的电流较小B．灯L2的电阻较小C．灯L2的额定功率较小D．灯L2的额定功率较大【解答】解：将两只额定电压相同的小灯泡L1，L2串联在电路中时，因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，故A不正确；因灯泡的亮暗取决于实际功率的大小，且L1较暗，灯L2较亮，所以，由P=I2R可知，L2的实际功率较大，电阻较大，故B不正确；因两灯泡的额定电压相等，所以，由P=可知，灯L2的额定功率较小，故C正确，D不正确．故选C．3．（2014•扬州）如图，电源电压恒为4.5V，灯泡L标有“3V 0.9W”字样，在不损害电路元件的情况下，下列判断正确的是（）A．该电路的最大功率是1.35WB．滑动变阻器的阻值可以调到零C．滑片向左移动时，电压表示数变大D．滑片向右移动时，灯泡消耗的功率变大【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）灯泡正常发光时的电压为3V，功率为0.9W，由P=UI得电路最大电流为I===0.3A．∵串联电路中各处的电流相等，∴电路中的最大电流I max=0.3A，电路的最大电功率：P max=UI max=4.5V×0.3A=1.35W，故A正确；∵串联电路总电压等于各分电压之和，∴此时电压表的示数U滑=U﹣U L=4.5V﹣3V=1.5V，∵电压表测滑动变阻器两端的电压．∴此时滑动变阻器接入电路的电阻不能为零；故B错误；（2）滑片向左移动时，此时滑动变阻器接入电路中的电阻变小，根据串联电路电阻越大分得电压越大的特点可知：滑动变阻器两端的电压变小；即电压表的示数变小，故C错误；滑片向右移动时，滑动变阻器接入电路中的电阻变大，电路中的电流变小，根据P=I2R L可知灯泡功率的变小，故D错误．故选A．4．（2014•防城港）如图所示的电路中，电源电压为20V，定值电阻R为20Ω，滑动变阻器标有“30Ω1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则（）A．电路消耗的最大功率为20WB．电路消耗的最小功率为8WC．电压表的最小示数为5VD．滑动变阻器接入电路的最小阻值为10Ω【解答】解：（1）∵电压表量程为“0～15V”，∴当U R=15V时，I R ===0.75A．∵此时电流小于滑动变阻器的最大电流1A，∴电路中的最大电流为I max=I R =0.75A．电路消耗的最大功率P max=UI max=20V×0.75A=15W，故A错误．根据串联电路的电压特点可知：U滑min=U﹣U R=20V﹣15V=5V，根据欧姆定律得：R滑min===Ω；故D错误；（2）当滑动变阻器全部连入电路时，则根据电阻的串联特点得：R总max=R+R滑=20Ω+30Ω=50Ω，∴I min===0.4A，根据欧姆定律得：电压表的最小示数U Rmin=I min R=0.4A×20Ω=8V，故C错误．电路消耗的最小功率P min=UI min=20V×0.4A=8W，故B正确．故选B．5．（2014•云南）冬天来临，小王给奶奶买了一个“暖手宝”．该“暖手宝”加热过程中所产生的电热与时间的关系如图所示，由此可知该“暖手宝”加热时的功率约为（）A．2400W B．400W C．40W D．24W【解答】解：由图象可知：t=2min=120s，Q=48×103J；∵W=Q，∴功率P===400W．故选B．6．（2014•武汉）如图所示的电路中，电源电压保持不变，R1=10Ω．当开关S1闭合，S2、S3断开时，电压表的示数为U1．R2消耗的功率为P2；当开关S1、S2、S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为0.9A．已知U1：U1′=1：6，P2：P2′=1：9，下列结论错误的是（）A．开关S1闭合，S2、S3断开时，电流表A2的示数为0.1AB．开关S1闭合，S2、S3断开时，电路消耗的总功率为0.6WC．开关S1、S2、S3都闭合时，电流表A2的示数为1.1AD．开关S1、S2、S3都闭合时，R2和R3消耗的总功率为5.4W【解答】解：当开关S1闭合，S2、S3断开时，三只定值电阻串联，电压表测量R1两端电压．此时的电路电流为I串==；电阻R2消耗的功率为P2=I串2R2=（）2R2；当开关S1、S2、S3都闭合时，三只电阻并联，电流表A1测量通过R1+R2的电流，电流表A2测量整个电路电流．通过R1的电流为I1=，通过R2的电流为I2=I1+2﹣I1=0.9A﹣，电阻R2消耗的功率为P2′=I22R2=（0.9A﹣）2R2；已知，，即=，解得U1=1V，U1′=6V；A、当开关S1闭合，S2、S3断开时，电流表A2示数为I==0.1A．此选项正确；B、当开关S1闭合，S2、S3断开时，电路消耗的总功率为P=UI=6V×0.1A=0.6W．此选项正确；C、已知，∴，∴R2+R3=5R1=5×10Ω=50Ω；已知，代入数值得，解得R2=20Ω；∴R3=50Ω﹣20Ω=30Ω；开关S1、S2、S3都闭合时，通过R3的电流为I3==0.2A，∴电流表A2的示数为I总=0.9A+0.2A=1.1A．此选项正确；D、开关S1、S2、S3都闭合时，R2消耗的功率为P2==1.8W，R3消耗的功率为P3==1.2W，所以R2、R3消耗的总功率为P2+P3=UI1+2=1.8W+1.2W=3W．此选项错误．故选D．7．（2014•自贡）将灯L1接在电压为6V的电路中，功率为6W，若保持电路电压不变，再在电路中连入电灯L2，其灯泡上标示的数字如图所示，使电路的总功率为9W，在下图所示的电路中，连接正确的是（）A．B．C．D．【解答】解：A、由R=得：R1=6Ω，R2=3Ω，则两灯串联后，由欧姆定律得：I==A，则功率P=UI=6V×A=4W，A错．B、两灯并联在6V的电源上，则两灯都达到了额定电压，功率也达到额定功率，故P=6W+3W=9W，B正确．C、两灯并联，电压为6V，L1正常发光，L2电压大于额定电压，实际功率大于3W，故总功率大于9W，C错．D、两灯串联，R1=6Ω，R2=12Ω，总功率P==2.4W．故选B．8．（2014•佛山）关于“12V 4W”的小灯泡L1和“9V 3W”的小灯泡L2，下列说法正确的是（）A．L l和L2正常工作时的电阻一样大B．L l和L2串联在一起使用时，两灯消耗的功率一样多C．L l和L2并联在一起使用时，两灯消耗的功率一样多D．L2串联一个9Ω的电阻接在12V电路中，也能正常发光【解答】解：（1）由P=可得，两灯泡的电阻分别为：R1===36Ω，R2===27Ω，则两灯泡的电阻不相等，故A不正确；（2）L l和L2串联在一起使用时，因串联电路中各处的电流相等，所以，由P=I2R可知，两灯泡的电阻不相等时，消耗的功率不相等，故B不正确；（3）L l和L2并联在一起使用时，因并联电路中各支路两端的电压相等，所以，由P=可知，两灯泡的电阻不相等时，消耗的功率不相等，故C不正确；（4）L2串联一个9Ω的电阻时，当灯泡正常发光时电路中的电流：I===A，由I=可得，定值电阻两端的电压：U R=IR=A×9Ω=3V，因串联电路中总电压等于各分电压之和，所以，电源的电压U=U2+U R=9V+3V=12V，故D正确．故选：D．9．（2014•牡丹江）某白炽灯铭牌上标有“220V 40W”的字样，关于这盏白炽灯的说法正确的是（）A．该灯只能在220V的电压下工作B．该灯工作时的电功率一定为40WC．该灯正常工作时的电流为5.5AD．该灯正常工作时的电阻为1210Ω【解答】解：A．该灯泡在220V的电压下正常工作，在低于这一电压下也可以工作，但不是正常工作，故A不正确；B．该灯泡只有在220V的电压下工作时功率为40W，否则不等于40W，故B不正确；C．由P=UI可得，该灯泡正常工作时的电流I==≈0.18A，故C不正确；D．由P=可得，该灯泡正常工作时的电阻R===1210Ω，故D正确．故选D．10．（2014•衢州）如图所示电路，电源电压恒为6伏，L1标有“6V 7.2W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．仅闭合S1、S3，L1不亮，L2亮B．仅闭合S2、S3，电流表读数为0.6安C．仅闭合S1、S2，电路总电阻为15欧D．仅闭合S3，电路消耗的总功率为10.8瓦【解答】解：（1）仅闭合S1、S3时，灯泡L2被短路，电路为L1的简单电路，所以只有灯泡L1亮，L2不亮，故A不正确；（2）仅闭合S2、S3时，电路为L2的简单电路，电流表测电路中的电流，因L2两端的电压和额定电压相等，所以，由P=UI可得，电流表的示数：I2===0.6A，故B正确；（3）仅闭合S1、S2时，两灯泡并联，由P=可得，两灯泡的电阻：R1===5Ω，R2===10Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：R===Ω，故C不正确；（4）仅闭合S3时，两灯泡串联，因串联电路中总电阻等于各分电阻之和，所以，电路消耗的总功率：P===2.4W，故D不正确．故选B．11．（2014•齐齐哈尔）如图所示，电源电压恒定，小灯泡L1、L2均标有“12V 6W”字样（设灯丝电阻不变），当S1、S2闭合时，灯L1正常发光，当S1闭合，S2断开时，两盏灯的总功率（）A．3W B．6W C．12W D．1.5W【解答】解：根据P=可得：灯泡电阻为R===24Ω，∵当S1、S2闭合时，只有灯L1连入，灯L1正常发光，∴电源电压为U=12V，当S1闭合，S2断开时，两灯泡串联，两盏灯的总功率是P总===3W．故选A．12．（2014•乌鲁木齐）如图，两个滑动变阻器并联在电路中，滑动端均位于滑动变阻器的正中间，闭合开关后，两电流表示数相等，现移动滑动端，使两滑动变阻器的电阻改变量相同．若一个滑动变阻器的功率改变量是另一个滑动变阻器的功率改变量的两倍，则（）A．滑动端移动方向相反，滑动变阻器的电阻改变量是其总电阻的三分之一B．滑动端移动方向相反，滑动变阻器的电阻改变量是其总电阻的六分之一C．滑动端移动方向相同，滑动变阻器的电阻改变量是其总电阻的三分之一D．滑动端移动方向相同，滑动变阻器的电阻改变量是其总电阻的六分之一【解答】解：由电路图可知，两滑动变阻器并联，两电流表分别测两支路的电流，当滑动端均位于滑动变阻器的正中间时，两电流表示数相等，因并联电路中各支路两端的电压相等，所以，由I=可知，两滑动变阻器接入电路中的电阻相等，两滑动变阻器的最大阻值相等；现移动滑动端，使两滑动变阻器的电阻改变量R相同时，（1）若滑动端移动方向相反时，两滑动变阻器接入电路中的电阻仍然相等，由P=可知，两滑动变阻器电功率的变化量相等，故AB不正确；（2）滑动端移动方向相同时，因一个滑动变阻器的功率改变量是另一个滑动变阻器的功率改变量的两倍，所以，﹣=2（﹣），整理可得：R==，故C不正确，D正确．故选D．13．（2014•抚顺）如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V【解答】解：（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W，故A不正确，B正确；（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，故C正确；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U﹣U1﹣U2=6V﹣3V﹣1.5V=1.5V，故D正确．故选BCD．二、填空题（共6小题）14．（2014•自贡）电能表的表盘标有“5000r/kW•h”的字样，用它来测量某一家用电器的额定功率，把家中的其它用电器都断开，只接入该用电器，电热器在额定电压下工作半小时，电能表的转盘恰好转过300圈，若电路中没有发生漏电现象，则该用电器的额定功率为120W，这半小时内消耗的电能是0.06 kW•h．【解答】解：（1）转盘转动300转消耗电能：W=kW•h=0.06kW•h=2.16×105J，t=0.5h=1800s，用电器的功率：P===120W，∵电热器在额定电压下工作，∴该用电器的额定功率P额=P=120W．故答案为：120；0.06．15．（2014•贵港）如图所示，滑动变阻器的最大阻值为9Ω，电源电压保持不变．当滑动变阻器的滑片P在a端，S和S1都闭合时，电流表A的示数为2A，灯泡正常发光；当S闭合，S1断开，滑片P滑到b端时，电压表的示数为4.5V，此时灯泡L的实际功率为 2.25W；灯泡L的额定电压为9V．【解答】解：当滑动变阻器的滑片P在a端，S和S1都闭合时，R、L并联，则由题意得：2A=+﹣﹣﹣﹣①当S闭合，S1断开，滑片P滑到b端时，R、L串联，则=﹣﹣﹣﹣﹣﹣②由①②两式联立解得：U=9V，R L=9Ω，因此当S闭合，S1断开，滑片P滑到b端时，电压表的示数为4.5V，I L=I R==0.5A，此时灯泡L的实际功率为P实=I2R L=（0.5A）2×9Ω=2.25W灯泡的额定电压为：9V．故答案为：2.25；9．16．（2014•湖北）如图甲所示的两个电流表均为学校实验室里常用的电流表，见图乙．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为4：1．【解答】解：由电路图可知，两电阻并联，电流表A2测量干路电流，电流表A1测量通过R2的电流；电流表A2的示数大于电流表A1的示数，通过R1的电流为I1，通过R2的电流为I2，根据两电流表的指针偏转角度相同，我们可知=，又因为I A2=I1+I2，I A1=I1，所以=，所消耗的电功率P1和P2的比值为===．故答案为：4：1．17．（2014•桂林）如图所示，电阻R与小灯泡连接在电路中，当闭合开关S1、S2时，电阻R被短路，此时灯泡的电功率为9W．S1闭合S2断开时，灯泡的电功率为1W（不考虑灯泡的电阻随温度而发生变化），则此时电阻R消耗的电功率为2W．【解答】解：（1）由电路图可知，当闭合开关S1、S2时，电阻R被短路，只有灯泡接入电路，灯泡两端电压等于电源电压，则根据P=得：R L=；（2）由电路图可知，当S1闭合、S2断开时，灯泡L与电阻R串联，根据P=得：R L=，∴=，∴===3，U：U L=3：1，∵串联电路的电压等于各分电压之和，∴U R：U L=2：1，∵串联电路的电流处处相等，∴由P=UI可知：P R：P L=U R：U L=2：1，∴P R=2P L=2×1W=2W．故答案为：短路；2．18．（2014•广安）如图所示，电源电压保持不变，小灯泡L标有“6V 0.6W”的字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光；若再闭合S2，发现电流表示数变化了0.3A，则R的阻值为20Ω，此时灯泡L和电阻R消耗的功率之比是1：3．【解答】解：闭合S1，断开S2，小灯泡正常发光，因此电源电压为6V；再闭合S2，为并联电路，电流表测量的是干路电流，则电流表示数变化了0.3A，即I R=0.3A，由I=得：R===20Ω；功率为P R=UI R=6V×0.3A=1.8W，则P L：P R=0.6W：1.8W=1：3．故答案为：20，1：3．19．（2014•南京）LED灯具有节能、环保等特点，如图是额定电压为220V、额定功率为4.4W的LED灯泡，该灯泡的额定电流是0.02A，若它每天正常发光5h，一个月（30天）消耗的电能是0.66kW•h，与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为44W的白炽灯亮度相当．【解答】解：（1）该灯泡的额定电流是I===0.02A；（2）消耗的电能W=Pt=0.0044kW×5h×30=0.66kW•h（3）设两种灯泡正常发光的时间为t，∵P=，∴LED消耗的电能为W1=P1t=0.0044kW•t，白炽灯消耗的电能为W2=P2t，∵在达到相同亮度的条件下，LED灯可以节约90%的电能，∴=90%，解得：P2=0.044kW=44W．故答案为：0.02；0.66；44三、解答题（共11小题）R1为1Ω，则40s内电流通过电动机产生的热量是多少焦？（2）当电吹风吹热风时，电热丝R2的电功率是多少瓦？电热丝R2的电阻值是多少欧？【解答】解：（1）当吹冷风时，只有电动机工作，P1=110W，由P=UI可得，通过电动机的电流：I1===0.5A；40s内电流通过电动机产生的热量：Q1=I12R1t=（0.5A）2×1Ω×40s=10J；（2）当电吹风吹热风时，电动机和电热丝同时工作，R1与R2并联，电热丝R2的电功率：P2=P﹣P1=990W﹣110W=880W，由P=可得，电热丝R2的电阻值：R2===55Ω．答：（1）当电吹风吹冷风时，通过电动机的电流为0.5A，40s内电流通过电动机产生的热量是10J；（2）当电吹风吹热风时，电热丝R2的电功率是880W，电热丝R2的电阻值是55Ω．。
2022学年沪科版九年级物理复习第16章《电流做功与电功率》综合测试卷附答案
2022学年九年级物理复习第16章《电流做功与电功率》综合测试卷[分值70分]一、单选题1．下面的几种说法中，正确的是（）A．电流通过电风扇做功时，电能全部转化为内能B．电流通过白炽灯做功时，电能全部转化为光能C．电流通过电风扇做功时，电能的一部分转化为机械能D．电流通过白炽灯做功时，电能全部转化为内能2．下列仪器是用来测量电功的是A．电流表B．电压表C．电能表D．秒表3．小华用标有“12V60W”的甲灯和标有“24V30W”的乙灯做实验，若灯丝电阻不变，则关于两个灯的比较，下列说法正确的是（）A．将两灯并联接入电压为12V的电路中，甲灯消耗电能比乙灯快B．若消耗相同的电能，则甲灯正常工作的时间一定比乙灯正常工作时间长C．将两灯串联接入电压为24V的电路中，甲灯可能正常发光D．电流通过甲灯所做的功一定比通过乙灯所做的功多4．下列说法中正确的是（）A．标有“220V，40W”字样的电烙铁，正常工作25h，耗电1kWB．标有“220V，40W”字样的灯泡，只有接在220V的电压下，灯泡才能正常发光C．电能表上标有“220V，3A”的字样，说明此表所在电路最多可接40W的灯17盏D．标有“220V，40W”字样的灯泡比正常时亮，说明它的额定功率变大了5．同学们用如图所示电路图探究“电功率与电压的关系”．以下说法正确的是()A．通过两灯泡的电流相同B．两灯泡两端的电压一定相等C．实验要选取规格相同的小灯泡D．将题中串联电路改为并联电路也可以完成实验6．图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。
下列说法正确的是（）A．被测者体温越高，电路中的电流越小B．被测者体温越高，定值电阻R0两端电压越大C．被测者体温越低，整个电路消耗的功率越大D．将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小7．家用洗衣机的主要部件就是电动机，若一台洗衣机在220V电路中正常工作时通过的电流为2A，电动机线圈电阻为2Ω，则每分钟电流通过线圈产生的热量为（）A．480J B．1.452×106J C．2.64×104J D．880J8．将两电热丝R1、R2串联起来接在电路中，如图所示的电路．若R1>R2，则先被点燃的火柴是A．电热丝R1上的火柴B．电热丝R2上的火柴C．两电热丝上的火柴同时被点燃D．无法确定9．如图是一款迷你暖手宝，内置锂电池，用USB接口充电，下列说法正确的是（）A．暖手宝充电是电流做功的过程B．暖手宝发热是机械能转化成内能的过程C．用暖手宝取暖时，手因为含有的热量增加而感到暖和D．暖手宝无论充电还是发热，锂电池在电路中都是电源10．把标有“110V25W”和“110V100W”的甲、乙两盏电灯接到220V的电路上，下列图所示的设计电路中，通过调节变阻器，不能实现使它们都能正常发光的是A．B．C．D．11．如图所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上．闭合开关后，发现甲灯发光，乙灯不发光．经检查，电路连接正确，两只灯泡都完好无损．则乙灯不发光的原因最有可能是()A．乙灯的实际功率太大B．乙灯的实际功率太小C．通过乙灯的电流远大于通过甲灯的电流D．乙灯两端的电压远小于甲灯两端的电压12．有甲、乙两灯，甲灯上标有“”，乙灯上标有“”的字样．若只将这两个灯泡接入同一电路中，两灯均未烧毁且不考虑温度对灯丝电阻的影响．则下列说法中正确的是：A．乙灯一定比甲灯亮B．若两灯都能正常发光，则两灯一定是串联C．两灯消耗的总功率一定为D．两灯并联时，通过干路的总电流最大为13．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．乙消耗的电功率为3.6W B．甲消耗的电功率为3.6WC．甲中的电流小于乙中的电流D．甲的电阻值大于乙的电阻值14．把标有“24V36W”的灯泡L1和“8V16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A．该电源的电压为24V B．灯L1实际电压大于灯L2的实际电压C．两灯泡的总功率为16W D．电路中的电流为2A15．标有“6V6W”和“6V3W”的灯泡L1和L2串联接在电源上，设灯丝电阻不变，则A．灯L1、L2通过的电流之比为2：1B．灯L1、L2的实际功率之比为2：1C．电源电压为18V时，L1、L2均正常发光D．电源电压为9V时，L2正常发光二、填空题16．豆浆机的机头主要由一个电热器和一个电动机带动的打浆器组成，制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆交替进行．由此可知，豆浆机中的电动机和电热器是____联的．在加热过程中，电能转化为____能．17．某学校共有“220V60W”的灯泡500盏，平均每天工作5h．这种灯泡正常工作电压为______V．如果改用40W的日光灯，不但可以省电，而且比原来更亮了，则该校一年（365天）可节约用电______度．18．为了测量家中暖风机的功率，小金关闭了家里的其他用电器只让暖风机正常工作，发现电能表的转盘在1min内转过50r，电能表的铭牌和暖风机工作前电能表上的示数如图所示。

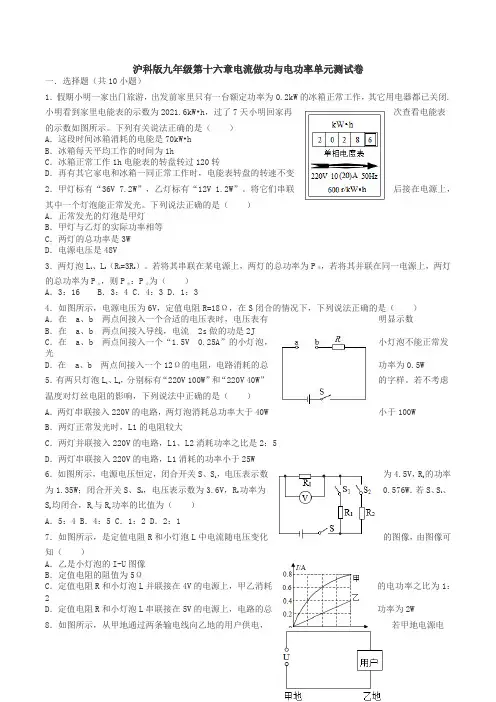

第十六章 电流做功与电功率 单元测试卷 2021-2022学年沪科版物理九年级全一忆
沪科版九年级第十六章电流做功与电功率单元测试卷一．选择题（共10小题）1．假期小明一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其它用电器都已关闭.小明看到家里电能表的示数为2021.6kW•h，过了7天小明回家再次查看电能表的示数如图所示。
下列有关说法正确的是（）A．这段时间冰箱消耗的电能是70kW•hB．冰箱每天平均工作的时间为1hC．冰箱正常工作1h电能表的转盘转过120转D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变2．甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”。
将它们串联后接在电源上，其中一个灯泡能正常发光。
下列说法正确的是（）A．正常发光的灯泡是甲灯B．甲灯与乙灯的实际功率相等C．两灯的总功率是3WD．电源电压是48V3．两灯泡L1、L2（R1=3R2）。
若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（）A．3：16 B．3：4 C．4：3 D．1：34．如图所示，电源电压为6V，定值电阻R=18Ω，在S闭合的情况下，下列说法正确的是（）A．在a、b 两点间接入一个合适的电压表时，电压表有明显示数B．在a、b 两点间接入导线，电流2s做的功是2JC．在a、b 两点间接入一个“1.5V 0.25A”的小灯泡，小灯泡不能正常发光D．在a、b 两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W5．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。
若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100WB．两灯正常发光时，L1的电阻较大C．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5D．两灯串联接入220V的电路，L1消耗的功率小于25W6．如图所示，电源电压恒定，闭合开关S、S1，电压表示数为4.5V，R0的功率为1.35W；闭合开关S、S2，电压表示数为3.6V，R2功率为0.576W．若S、S1、S2均闭合，R1与R2功率的比值为（）A．5：4 B．4：5 C．1：2 D．2：17．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I-U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1：2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W8．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户家里的用电器两端电压等于UU2B．输电线上消耗的电功率为rC．当用户使用的用电器增多时，输电线上因发热而损失的功率增大D．当用户使用的用电器增多时，用户家里用电器两端电压保持不变9．将标有“6V 6W“和“6V 3W“的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，不考虑灯丝电阻的变化，接通电路后，以下说法正确的是（）A．两只小灯泡都不能正常工作，甲灯比乙灯亮B．两只小灯泡都能正常发光C．通过乙灯的电流较大，所以乙灯较亮D．两只小灯泡的总功率小于3W10．如图所示，电源电压保持不变，小灯泡标有“6V？W”，其电阻不随温度变化，电流表的量程为0～3A。

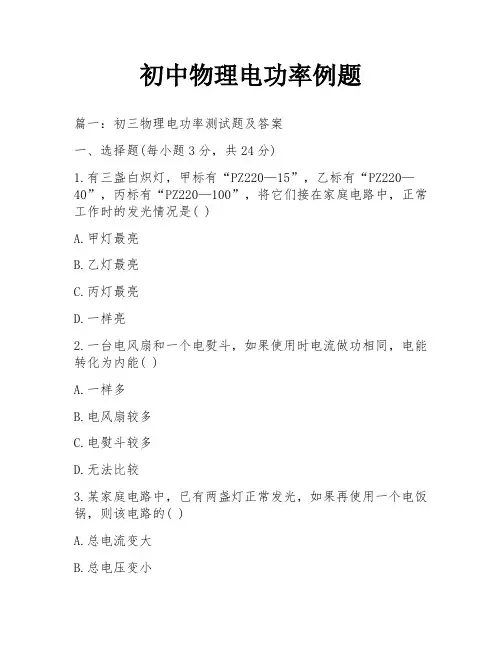

初中物理电功率例题
初中物理电功率例题篇一：初三物理电功率测试题及答案一、选择题(每小题3分，共24分)1.有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们接在家庭电路中，正常工作时的发光情况是( )A.甲灯最亮B.乙灯最亮C.丙灯最亮D.一样亮2.一台电风扇和一个电熨斗，如果使用时电流做功相同，电能转化为内能( )A.一样多B.电风扇较多C.电熨斗较多D.无法比较3.某家庭电路中，已有两盏灯正常发光，如果再使用一个电饭锅，则该电路的( )A.总电流变大B.总电压变小C.总电阻变大D.总功率变小4.现有甲、乙两只电炉，已知电炉电阻R甲>R乙，分别接入电源电压为220伏的电路中，在相同的时间内，它们的放热情况是( )A.甲放热多B.乙放热多C.同样多D.无法判断5.一只标有“PZ220-60”的白炽灯接在某电路中，测得通过它的电流是0.2A，则这个灯泡的实际功率为( )A.大于60WB.等于60WC.小于60WD.不知电压值无法确定6.如下单位中哪一个不是电功的单位( )A.瓦特B.千瓦时C.焦耳D.度7.某车床上的灯泡有“36V 36W”的字样，如果把这个灯泡接到照明的电路上并使其正常发光，需要串联的电阻的阻值为( )A.220ΩB.184ΩC.256ΩD.36Ω8.如图1所示电路中，电源电压为6伏，电阻R为5欧。
S接通时电流每分钟在R产生的热量是12焦，灯泡的额定功率是0.25瓦，若灯泡电阻不变，则灯泡的额定电压为( )图1A.2.5VB.3VC.6VD.12V二、填空题(每小空1分，共30分)9.1kwh可供25w的灯泡正常发光________小时。
10.电功率为40w的灯泡正常连续工作25h，消耗的电能是_______J，合_______kwh。
11.电流在某段电路上所做的功与_______________、_________和__________有关。

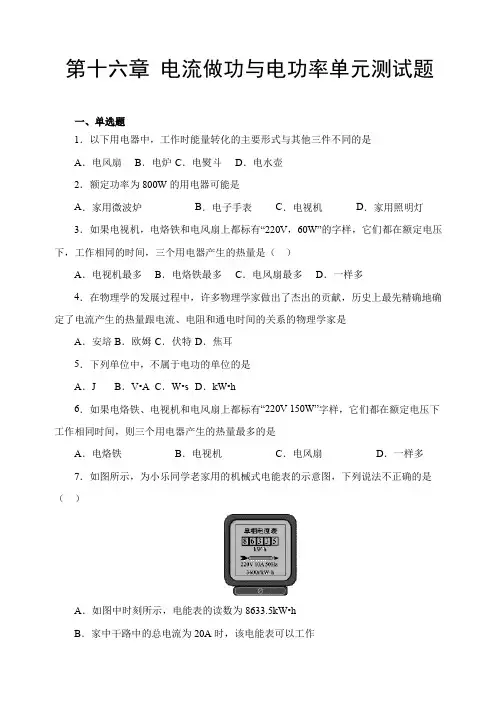

第十六章 电流做功与电功率单元测试题 2022-2023沪科版九年级物理全一册
第十六章电流做功与电功率单元测试题一、单选题1．以下用电器中，工作时能量转化的主要形式与其他三件不同的是A．电风扇B．电炉C．电熨斗D．电水壶2．额定功率为800W的用电器可能是A．家用微波炉B．电子手表C．电视机D．家用照明灯3．如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（）A．电视机最多B．电烙铁最多C．电风扇最多D．一样多4．在物理学的发展过程中，许多物理学家做出了杰出的贡献，历史上最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系的物理学家是A．安培B．欧姆C．伏特D．焦耳5．下列单位中，不属于电功的单位的是A．J B．V•A C．W•s D．kW•h6．如果电烙铁、电视机和电风扇上都标有“220V 150W”字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是A．电烙铁B．电视机C．电风扇D．一样多7．如图所示，为小乐同学老家用的机械式电能表的示意图，下列说法不正确的是（）A．如图中时刻所示，电能表的读数为8633.5kW•hB．家中干路中的总电流为20A时，该电能表可以工作C．每消耗1kW•h的电能，电能表的转盘转3600圈D．这种电能表，读数数字的单位是kW•h8．如图所示的电路中，电源电压恒为18V，纯电阻用电器R1标有“10V 4W”字样，滑动变阻器R2的规格为“200Ω 1A”，电流表的量程为0~0.6A，电压表的量程为0~15V。
在保证各电路元件安全使用的情况下，下列说法正确的是（）A．电流表示数的最小值为0.08AB．电压表的示数变化范围为0~15VC．滑动变阻器的阻值变化范围为20~125ΩD．整个电路总功率的最大值为10.8W9．有两根电热丝、，且，若单独用烧开一壶水，所需时间为。
若将这两根电热丝分别串联和并联在同一电源中烧开同一壶水，则所需的时间分别为（不计热损失）（）A．、B．、C．、D．、10．小刚利用电能表测量某家用电器的电功率。
2022学年沪科版九年级物理复习第16章《电流做功与电功率》综合训练卷附答案
2022学年九年级物理复习第16章《电流做功与电功率》综合训练卷一、单选题1．下列不是电功率单位的是（）A．瓦特B．焦耳/秒C．伏特·安培D．千瓦时2．甲、乙两个灯串联在电路中，甲灯较亮，乙灯较暗，则通过两灯的电流（）A．甲灯的电流大B．乙灯的电流大C．两灯电流相等D．无法比较3．标有“220V24W”的甲灯和标有“220V40W”的乙灯铭牌如图所示，下列说法中正确的是（）A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻B．串联后接在220V的电路中，因为通过它们的电流相等，所以一样亮C．串联后接在220V的电路中，因为甲灯实际功率较大，所以甲灯较亮D．串联后接在220V的电路中，因为乙灯额定功率较大，所以乙灯较亮4．对于图中的各种数据，下列说法不正确的是（）A．电能表正常工作时的电压一定为220V，电流一定为10AB．每消耗1kW·h的电能，电能表的转盘转3000转C．同时使用的用电器总功率不能超过2200WD．电能表读数的单位是kW·h5．某灯泡的额定电压为220V，为了确定它的额定功率，下述方案最佳的是（）A．直接与其他额定电压为220V且标有额定功率的灯泡从外观上比较确定B．将该灯泡接入220V电路中，测出流过灯泡的电流，用公式P=UI进行计算C．将它与额定电压为220V且标有额定功率的另一灯泡并联，接入220V电路中，比较两只灯泡的亮度来判断D．在实验室用伏安法测出灯丝电阻，用公式P=进行计算6．下列的家用电器中，利用电流热效应工作的是（）A．电饭锅B．笔记本电脑C．电风扇D．电视机7．下列家用电器正常工作时，功率约为100W的是（）A．电视机B．空调C．吸尘器D．电吹风机8．小明观察家中的电风扇、白炽灯和电烙铁几种电器，发现它们上面都标有“220V40W”的字样，若它们都在额定电压下工作相同的时间，消耗电能最多的是（）A．电风扇B．白炽灯C．电烙铁D．一样多9．两个定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（）A．甲、乙并联时允许干路最大电流为1.6AB．甲、乙并联时允许乙的最大功率为9WC．甲、乙串联时允许电源最大电压为19VD．甲、乙串联时允许甲的最大功率为3.6W10．标有“220V，40W”和“220V，60W”的两只灯泡L1、L2串联在电路中时，两灯泡均发光，实际消耗的功率分别为P1和P2，则（）A．P1＞P2B．P1＝P2C．P1＜P2D．无法确定11．小明家的电能表的盘面标有“”，他要用这个电能表来测一台电冰箱的实际功率．为此他在其他用电器都关闭的条件下，测得电冰箱启动工作0.5h后自动停机的过程中，电能表转盘转300r，则该电冰箱在此时间工作时的实际功率为（）A．0.12kW B．1.2kw C．53kW D．350kW12．如图所示，电源两端电压恒定，闭合开关，发现灯泡比暗，则（）A．的实际功率比的大B．通过的电流比的小C．的电阻比的小D．若烧断，则两端的电压变大13．在相同的时间内甲电阻丝放出的热量比乙电阻丝放出的热量多，那么（）A．甲电阻丝的电阻一定比乙电阻丝的电阻大B．通过甲电阻丝的电流一定比通过乙电阻丝的电流大C．甲电阻丝的额定功率一定比乙电阻丝的额定功率大D．甲电阻丝的实际功率一定比乙电阻丝的实际功率大14．有一只电烙铁，如果在同一个照明电路里，要使其电功率小些，下列改装方法可行的是（）A．把电阻丝剪去一小段B．更换一根较粗的电阻丝C．与电阻丝串联一个电阻D．与电阻丝并联一个电阻15．如图所示的电路中，电源电压恒定，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示。
2023年人教版九年级物理第十八章【电功率】复习测试卷附参考答案
2023年九年级物理第十八章【电功率】复习测试卷一、单选题1．标有“110V25W”“110V40W”、“36V40W”、“36V60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V60W”B．“110V40W”C．“36V40W”D．“110V25W”2．一个电阻在电压为U，电流为I时，消耗的电功率为P，则（）A．当电压为2U时，其消耗的电功率为2P B．当电流为2I时，其消耗的电功率为2PC．当电流为1.5I时，其消耗的电功率为2.25P D．当它消耗的电能增加时，它的功率一定增大3．如图所示，闭合开关，将滑动变阻器的滑片P由右向左滑动，下列说法正确的是（）第3题图第5题图第7题图A．电流表示数变小，电压表示数变大，灯泡变暗B．电流表示数变小，电压表示数变小，灯泡变暗C．电流表示数变大，电压表示数变小，灯泡变亮D．电流表示数变大，电压表示数变大，灯泡变亮4．以下四种家用电器，其中有一用电器工作时主要能量转化形式与其他用电器不同的是（）A．电熨斗B．电饭煲C．电风扇D．电热水壶5．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W6．关于电功，下列说法不正确的是（）A．电流做了多少功就有多少电能转化为其它形式的能B．电流做功的过程就是消耗电能的过程C．用电能表可以测量电流做功的多少D．电流越大，电流做功就一定越多7．如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A．电流表的示数变小B．电压表的示数变大C．灯泡L变暗D．电路中的总功率变大8．图甲是小灯泡L和电阻R的I﹣U图像。
将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。
2023年九年级沪科版物理第十六章【电流做功与电功率】复习测试卷附参考答案
2023年九年级物理第十六章【电流做功与电功率】复习测试卷一、填空题(每空2分，共20分)1．如图所示，电热膜是在绝缘聚酯薄膜表面，用金属导线将经过特殊工艺加工形成的一条条薄的粗细均匀的导电墨线连接形成网状结构的发热器件。
某电热膜的总功率为4 400 W，正常工作2小时消耗电能________kW·h。
(第1题)(第2题)2. 闭合开关，发现灯泡甲比灯泡乙亮，则甲、乙两灯泡消耗的电功率大小关系是P甲________(填“＞”“＜”或“＝”)P乙。
3. 某平板电脑的充电器上标有“5 V 2 A”，表示充电电压是5 V，最大输出电流为2 A，该平板电脑的电池充满电时所储存的电能是1.8×105 J，若该平板电脑以最大输出电流充电，要将空电池充满电需要________h。
4．绿色生态理念要求人们注重环保节能。
如图所示是额定功率为5 W的LED灯与额定功率为60 W的白炽灯，LED灯直接把电能转化为光能，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。
两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为________。
(第4题)(第5题)5. 在如图所示的电路中，电源电压为3 V，电流表A的示数为0.5 A，A1的示数为0.3 A，此时R1的功率为________W。
6. 一个铭牌上标有“220 V 1 000 W”的电炉，接入实际电压为198 V的电路中，若电阻丝的电阻恒定，这时电炉的实际功率为________W。
7. 如图甲所示，将一个额定电压为2 V的小灯泡和电动机串联，电动机线圈的电阻为0.5 Ω，灯泡的IU图像如图乙所示。
当小灯泡正常发光时，通电1 min电动机线圈产生的热量为________J。
,(第7题) (第8题)8. 如图所示是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。
沪科版九年级物理第十六章电流做功与电功率章节练习试卷(含答案详解)
沪科版九年级物理第十六章电流做功与电功率章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I 卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I 卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示电路，电源电压不变，电流表的量程为“0~3A ”，小灯泡L 的规格为“6V 3W ”，忽略温度对小灯泡电阻的影响。
只闭合开关S 2，当滑动变阻器的滑片从b 端滑到a 端的过程中，滑动变阻器R 2的电功率跟电路的总功率之比η与R 2的关系如图乙所示，且当滑片滑到b 端时，滑动变阻器的阻值为R b ，电流表的示数为0.3A ；只闭合开关S 1，小灯泡正常发光。
在保证电路安全的情况下，下列说法不正确的是（ ）A ．L 1:4b R R :B ．电源电压U =18VC ．R 1的阻值为24ΩD ．开关均闭合，R 2的变化范围为8~24Ω2、2021年8月27日，大连金普新区凯旋国际大厦突发火灾，火灾祸及419户住户，1800余人疏散。
火灾原因系电动平衡车充电器电源线插头与插座接触不良发热引燃周围木质衣柜等可燃物所致。
接触处发热是因为接触处（ ）A．电流较小B．电流较大C．电阻较小D．电阻较大3、有甲，乙两只灯泡，甲标有“6V 6W”字样，乙标有“10V 0.5A”，现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯丝电阻的影响）（）A．13V B．14V C．15V D．16V4、如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A．灯泡L变暗B．电压表示数不变C．电流表A2示数变小D．电路的总功率变大5、如图是某公司研发的小型迷你电动汽车，车型独特、环保时尚。
第十六章电流做功与电功率复习题2022-2023学年度沪科版九年级物理全一册
第十六章电流做功与电功率复习题一、单选题1．下列物理量的单位是“千瓦时”的是（）A．电能B．电压C．电功率D．电流2．某同学家中有一个电磁炉，上面标有“220V 2000W”的字样，下面关于这个电磁炉的说法中正确的是（）A．使用这个电磁炉时应通过额定电流为5AB．这个电磁炉在正常工作时的电阻为24.2ΩC．这个电磁炉工作时的电功率是20000WD．这个电磁炉正常工作0.5h消耗电能为1.8×106J3．下列用电器中，与电饭锅的工作原理相同的是（）A．电视机B．电热杯C．电风扇D．电脑4．以下关于灯泡亮暗的讨论，你认为正确的是A．灯泡的亮暗由灯泡的电压决定B．灯泡的亮暗由灯泡的电流决定C．灯泡的亮暗由灯泡的实际功率决定D．灯泡的亮暗由灯泡的额定功率决定5．灯丝电阻不变，将标有“6V 3W”、“12V 15W”和“6V 6W”三个灯泡串联起来，接在可调的电源两端，使其中一个灯泡正常发光，其它灯泡不超过额定电压，则下列说法正确的是A．电源电压是24V．B．电路的总电流是1.2A．C．电路的总功率是6.9W．D．电路的总功率是24W．6．如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I-U关系图象如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时A．L1正常发光B．电源电压为12VC．电流表示数为0.9A D．电路总功率为2.4W7．如图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，当滑片P从中点向右移时A．电流表A1的示数变小B．电流表A2的示数变小C．电压表的示数变大D．R2的电功率变大8．为了探究“电流通过导体产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置。
已知电源电压相等且保持不变，R1<R2，装入烧瓶的煤油质量相等。
下列有关此探究活动的各种表述，正确的是A．甲装置可探究电流通过导体产生的热量与电流是否有关B．乙装置电流通过电阻R2比R1产生的热量多C．在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多D．比较相同通电时间内a、c两温度计示数变化，可探究电流产生的热量与电流是否有关9．随着科学技术的发展，越来越多的用电器进入了我们的家庭，下列用电器主要利用电流的热效应工作的是A．油烟机B．电热扇C．洗衣机D．电视机10．某电饭锅内有R0=44Ω、R=2156Ω的两根电热丝，它的工作简化电路如图所示，当S置于“2”挡时，下列分析正确的是（）A．R0和R并联B．处于加热状态，加热功率为1100WC．处于保温状态，保温功率为22WD．整个电路10min产生的热量为1.32×104J11．“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“03V”，电流表量程“00.6A”，滑动变阻器（25Ω 1A），灯泡L标有“1.5V 0.45W”，调节滑动变阻器测得多组数据，所作灯泡U-I图线如图乙，下列判断正确的是（）A．随电压的增加，小灯泡的电阻减小B．电路中最小电流是0.15AC．灯泡正常发光时，电路的总功率是1.35WD．灯泡正常发光时，滑动变阻器接入电路的阻值是7.5Ω12．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）A．4：1B．1：4C．5：1D．1：513．甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，则两灯消耗的总功率是A．2W B．1.6W C．1.2W D．0.8W14．在如图所示的电路中，电源电压和灯泡电阻都保持不变。
人教版九年级物理第十八章《电能电功率》测试题(含答案)
人教版九年级物理第十八章《电能电功率》测试题（含答案）温故互查以二人小组叙述下列知识点。
（互相讲、听、检查）1．电能单位间的换算。
2. 电功的计算。
3.电能表上各个参数的物理意义是什么？4.电功率单位间的换算。
5.电功率的计算公式。
自学检测1.家用的手电筒，用干电池做电源，正常发光时电流为0.32A ，小灯泡的电功率接近于（ ）A.1WB.10WC.0.1KWD.1KW2.小明家中的电能表如图3所示，从表盘信息可知，小明家接 入的用电器总功率不能超过 W ．当家里只有微波炉工作时，电能表在1min 内转60转，则微波炉消耗的电能为 J ．3.下列关于电功率的说法，正确的是（ ）A.用电器的电功率越大，所做的功越多B.用电器的电压越高，电功率越大C.用电器做功用的时间越短，其电功率越大D.用电器的电功率越大，表示它做功越快kw.h220V 50H10（20）A600revs/kW ·h 0 3 1 4 5kw.h 220V 50H 10A 3600revs/kW ·h3 5 3 6 8 （2） （3）4.很多家用电器可以用遥控器关机而不用断开电源，这种功能叫待机状态，这一功能虽给人们带来了方便，但用电器在待机状态下仍要消耗电能都鲜为人知，如小华家所有用电器待机状态时总功率为21W，每天处于待机状态的时间为20h，则一个月（30天）因用电器待机而浪费的电能为kW•h5.小明家新换了一种电子式电能表，它用一个发光二极管代替普通电能表的转盘，发光二极管闪烁一次表示转盘转动一圈，电子式电能表参数是3200imp/kwh．小明想利用这只电能表和钟表测量新买的微波炉的电功率．（1）小明的实验方法是：先关闭家里其它用电器，只让微波炉工作，从电能表红灯闪烁开始记时，当电能表的红灯闪烁320次时，所用的时间为5min，则微波炉的电功率为W．（2）当小明用同样的方法测家中电热水器的电功率时，发现电能表红灯闪烁更快，这说明电热水器消耗电能比微波炉一些．（3）小明在买微波炉时，听到两种说法：一种说法是微波炉很省电，用它加热食品花不了多少电费，另一种说法是微波炉很费电，微波炉一开就“烧保险”前者是从的角度说的，后者是从的角度说的．巩固训练1.妮妮家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，应选用以下哪种电能表最合适（）A.220V 5AB. 220V 15AC. 220V 20AD.220V 30A2.电子式电能表表盘上标有“3000imp/(kW·h) 字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次，该用电器在上述时间内消耗的电能为 KWh，它的电功率是 W。
电流做功与电功率习题(含详细答案)
电流做功与电功率1．小明观察家中的电能表（如图），下列说法正确的是（）A．此电能表应该接在220V的电路中使用B．电能表的额定功率是220WC．小明家已经消耗的电能为107JD．此电能表转盘每小时转过3000转2．下列说法正确是（）A．某种电能表铭牌上标有10（20）A字样，表示该电能表的额定最大电流是10AB．使用试电笔检测火线、零线时，手指不能接触试电笔的金属笔卡C．电动机的工作原理是通电导线在磁场会受到力的作用D．某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的3．5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器消耗电功率的仪表B．小明家5月初至6月初消耗的电能是1200kW•hC．小明家所有用电器同时工作，总功率不得超过4.4kWD．若电能表转盘在10min内转过300转，则用电器的总功率为1kW二、填空题（共21小题）4．如图所示，电子式电能表表盘上标有“3000imp/kW•h”字样（“3000imp/kW•h”指接在这个电能表上的电器每消耗1kW•h的电能，电能表上的指示闪烁3000次），现将若干盏规格都为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为J，接入的节能灯共有盏．5．在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，示数为kW•h，用测电笔检测插座时，发现氖管发光，说明接触的是线．使用测电笔时，手必须和（笔尖/笔尾）金属电极接触．6．小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为kW•h，小明通过查阅资料了解到，电能表上的电流规格“10（40）A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“（40）A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过W．7．如图所示是家庭电子式电能表的表盘，其示数是KW•h，表盘上标有“3200imp/kW•h”，表示每消耗1kW•h的电能，指示灯闪烁3200次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min 内闪烁320次，则该热水器的实际功率是W．8．家庭电路中，熔断器是在电路超负荷运行或发生（短路/断路）故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为kW•h．电灯开关断开时，小红用测电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光．据此，小红（能/不能）确定该开关接在火线上．9．一天，小红看她家电能表的表盘如图所示，此时电能表的读数是kW•h；该电能表的表盘每转300转，说明小红家的用电器消耗了kW•h的电能．10．小明学习了电功率的知识后，利用家里的电能表（如图）和手表测出了电饭锅的电功率．他只让电饭锅工作，测出电能表的转盘在1min转了15转，则电饭锅在这段时间内消耗的电能为J，电饭锅的实际功率为W．11．如图是某家庭电路的电子式电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）．当电路中某用电器单独工作6min时，电能表指示灯闪烁了320imp，则在上述时间内，该用电器消耗的电能是kW•h，用电器的功率是W．12．小明把电吹风机单独接入家庭电路并使其工作，发现电能表的转盘在0.1h内转过150圈，电能表铭牌如图所示，这段时间内，电吹风机消耗的电能是kW•h，电功率是kW．13．如图所示，英子家电能表的示数为kW•h，他家最多接入总功率为W的用电器．14．某小区进行旧电路改造，给居民换了新式电子脉冲式电能表，其中有一个参数是1200imp/kW•h，顺顺把功率为1000W的电水壶单独接入电路且使其正常工作1min，电能表闪烁次；电能属于（选填“一”或“二”）次能源．15．家用电能表如图1所示，该电能表工作时的电流不应超过A．在电风扇、扬声器、动圈式话筒中，利用图2中所揭示的原理工作的是16．一天晚上，小华在爷爷家发现爷爷家的电度表在10min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为kW．如果当地家庭用电的收费标准是0.5元/kW•h．假设爷爷家平时用电时，用电器的总功率和此时总功率相同，平均每天用电4h，一个月按30天计算，爷爷家一个月的电费是元．17．一个同学家中的电能表，月初示数为，月末示数为，则这个月该同学消耗的电能为度，合J．18．小明家电能表上个月月底表盘数字是，这个月月底表盘数字如图所示，可知他家本月用电度．他只让某电水壶工作，发现在10min内该电能表转盘转过了600转，则该电水壶的实际功率为W．19．如图是茜茜家的电能表，她家同时使用的用电器总功率不超过W．茜茜打开一台“220V 40W”的电风扇（其它用电器均未工作）．当电风扇工作半小时，电能表的转盘转转．20．如图所示用来测量电能的仪表，这只电表此时的读数是kW•h，当电路中只有一只电饭煲接入电路，正常工作0.5h，发现此电能表的转盘转过1500转，则这只电饭煲的额定功率是W．21．如图所示是现在家庭常用的电子式电能表表盘，表盘上标有3200imp/（kW•h），表示每消耗1kW•h 的电能，指示灯闪烁3200次．小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次．该家用电器的额定功率是W，则这个家用电器可能是（选填“电热水壶”、“台灯”或“电视机”）．22．小明同学在家利用电能表（表盘上标有“3200imp/kw•h”的字样，它表示每消耗1kW•h的电能，指示灯闪烁3200次）测量电熨斗的实际电功率．先把家中其余用电器从电源上断开，然后将该熨斗接入电路中让其单独工作，观察电能表，发现指示灯在4min内闪烁320次．该电熨斗的实际电功率是W．23．小丽同学家电饭煲上的铭牌模糊不清，她想利用标有“3000revs/（kW•h）”字样的电能表测量电饭煲的功率．她断开家中的其他电器，只将电饭煲接入电路，测得电能表在1min内转了50圈，则电饭煲的功率是W．24．如图所示是电动机结构的示意图，F为换向器，它的作用是．闭合开关S，线圈缓慢转动，现要使线圈转动加快，可以．小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在3 min内闪烁30次，则该洗衣机的额定功率是W．（3000imp/kW•h表示消耗1千瓦时电能指示灯闪烁3000次）三、解答题（共6小题）25．某同学观察到他家里的电能表及空气开关如图所示．电能表上标识的“10（20）A”表示这个电能表的电流为10A，电流为20A．他家同时工作的用电器的总功率不能超过W．该同学家的进户线是（填序号）26．我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：（1）当S与触点1、2接触时，电热炕功率是多少？（2）当电热坑处于低档时，电路中通过O点的电流是多少？（3）当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]．27．（1）如图1所示，电能表的读数为kW•h．（2）如图2所示，量筒中液体的体积为cm3．28．如图的电能表应该在V的电路中使用：图中电能表的示数为kW•h．29．小明探究家中一台即热式电热水器的实际功率．他让家中其他用电器都停止工作，只接通电热水器，观察到家中电子式电能表的指示灯在1min内闪烁了320次，该电能表的技术参数如图所示．问：（1）这台电热水器的实际功率多大？（2）观察铭牌，发现该热水器的实际功率小于其额定功率，造成这一结果的原因可能是（写出一条即可）．30．芳芳家新买了一个电热壶，电热壶的名牌如图．请你根据电热壶的名牌．求：（1）电热壶正常工作时的电流；（得数保留2位小数）（2）电热壶正常工作时电阻不变，求1min内电热壶产生的热量；（电能全部转化为内能）（3）完成上述计算后，芳芳还想用电能表验证电热壶标的额定功率是否准确，经测量，她家电路中的电压是220V．她将家中其它的用电器全部断开，把电热壶装上水后单独接入电路中，芳芳观察到电能表在1min内转了84圈，电能表上标有“3600r/（kw•h）”．请你通过计算，判断电热壶的名牌中标的额定功率是否准确．沪科新版九年级（上）中考题单元试卷：第16章电流做功与电功率（05）参考答案与试题解析一、选择题（共3小题）1．（2014•十堰）小明观察家中的电能表（如图），下列说法正确的是（）A．此电能表应该接在220V的电路中使用B．电能表的额定功率是220WC．小明家已经消耗的电能为107JD．此电能表转盘每小时转过3000转【解答】解：A、此电能表应该接在220V的电路中使用，故A正确；B、电能表的额定功率：P=UI=220V×20A=4400W，故B错误；C、小明家已经消耗的电能为107kW•h，故C错误；D、“3000R/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转，故D错误．故选A．2．（2014•荆州）下列说法正确是（）A．某种电能表铭牌上标有10（20）A字样，表示该电能表的额定最大电流是10AB．使用试电笔检测火线、零线时，手指不能接触试电笔的金属笔卡C．电动机的工作原理是通电导线在磁场会受到力的作用D．某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的【解答】解：A、某种电能表铭牌上标有10（20）A字样，表示该电能表的额定最大电流是20A，故A错误；B、使用试电笔检测火线、零线时，手指接触试电笔笔尾的金属体，笔尖接触导线，故B错误；C、电动机的工作原理是通电导线在磁场会受到力的作用，故C正确；D、某电路中的两个灯泡由一个开关同时控制，则两灯泡可能串联，也可能并联，故D错误．故选C．3．（2015•泸州）5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器消耗电功率的仪表B．小明家5月初至6月初消耗的电能是1200kW•hC．小明家所有用电器同时工作，总功率不得超过4.4kWD．若电能表转盘在10min内转过300转，则用电器的总功率为1kW【解答】解：A、电能表是测量用电器消耗电能多少的仪表，故A错误；B、6月初的示数1342.8kW•h，5月初，小明家中的电能表示数1222.8kW•h，故小明家5月初至6月初消耗的电能是W=1342.8﹣1222.8=120kW•h，故B错误；C、据表盘的参数可知，此时总功率不得超过P=UI=220V×20A=4400W=4.4kW，故C正确；D、电能表的转盘转300转消耗的电能为：W=kW•h=0.25kW•h，该电能表上用电器的总功率：P===1.5kW，故D错误．故选C．二、填空题（共21小题）4．（2015•遵义）如图所示，电子式电能表表盘上标有“3000imp/kW•h”字样（“3000imp/kW•h”指接在这个电能表上的电器每消耗1kW•h的电能，电能表上的指示闪烁3000次），现将若干盏规格都为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为1.62×105J，接入的节能灯共有9盏．【解答】解：节能灯消耗的电能为：W=kW•h=0.045kW•h=1.62×105J；总功率为：P===180W，接入节能灯的盏数：n==9盏故答案为：1.62×105J；9．5．（2015•盐城）在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，示数为320.6kW•h，用测电笔检测插座时，发现氖管发光，说明接触的是火线．使用测电笔时，手必须和笔尾（笔尖/笔尾）金属电极接触．【解答】解：从表盘上可以看出此时的读数为320.6kW•h；使用测电笔时，手指要接触笔尾的金属体，笔尖接触电线，若氖管发光，说明测电笔接触的是火线．故答案为：320.6；火；笔尾．6．（2014•无锡）小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为150kW•h，小明通过查阅资料了解到，电能表上的电流规格“10（40）A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“（40）A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过8800W．【解答】解：（1）5月份他家消耗的电能：W=7475.6kW•h﹣7325.6kW•h=150kW•h；（2）电路允许同时工作的用电器的最大功率：P=UI=220V×40A=8800W．故答案为：150；8800．7．（2014•福州）如图所示是家庭电子式电能表的表盘，其示数是318.6KW•h，表盘上标有“3200imp/kW•h”，表示每消耗1kW•h的电能，指示灯闪烁3200次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min内闪烁320次，则该热水器的实际功率是1500W．【解答】解：电能表的示数为318.6kW•h；因为“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，所以闪烁320次，消耗电能：W=kW•h×320=0.1kW•h，该热水器的电功率：P===1.5kW=1500W．故答案为：318.6；1500．8．（2014•盐城）家庭电路中，熔断器是在电路超负荷运行或发生短路（短路/断路）故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为51.6kW•h．电灯开关断开时，小红用测电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光．据此，小红不能（能/不能）确定该开关接在火线上．【解答】解：当电路短路时，电路中的电流就会很大，超过了熔断器的最大电流，则熔断器将会熔断起到对电路的保护作用；电能表就是用来测量家庭中某段时间消耗电能多少的测量仪器；小红家2月份消耗的电能为：月底电能表的示数﹣月初电能表的示数，即4373.4kW•h﹣4321.8kW•h=51.6kW•h；使用测电笔辨别火线和零线时，氖管发光，接触的是火线，不发光接触的是零线；开关和灯泡是串联接入的，开关接在零线上，检测该开关的两个接线柱，氖管也会一次发光，一次不发光，所以不能断定开关接在火线上．故答案为：短路；51.6；不能．9．（2014•广安）一天，小红看她家电能表的表盘如图所示，此时电能表的读数是314.5kW•h；该电能表的表盘每转300转，说明小红家的用电器消耗了0.5kW•h的电能．【解答】解：电能表的示数：314.5kW•h；小红家用电器消耗的电能：W=kW•h=0.5kW•h．故答案为：314.5；0.5．10．（2014•辽阳）小明学习了电功率的知识后，利用家里的电能表（如图）和手表测出了电饭锅的电功率．他只让电饭锅工作，测出电能表的转盘在1min转了15转，则电饭锅在这段时间内消耗的电能为 3.6×104 J，电饭锅的实际功率为600W．【解答】解：电能表的转盘转动15转消耗的电能：W=kW•h=0.01kW•h=3.6×104J，电饭锅的电功率：P===0.6kW=600W．故答案为：3.6×104；600．11．（2014•龙岩）如图是某家庭电路的电子式电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）．当电路中某用电器单独工作6min时，电能表指示灯闪烁了320imp，则在上述时间内，该用电器消耗的电能是0.1kW•h，用电器的功率是1000W．【解答】解：3200imp/kW•h表示电能表指示灯每闪烁1次，电路中消耗kW•h的电能，指示灯闪烁320次，电路消耗电能为：W=320×kW•h=0.1kW•h，用电器的功率：P===1kW=1000W．故答案为：0.1；1000．12．（2014•南宁）小明把电吹风机单独接入家庭电路并使其工作，发现电能表的转盘在0.1h内转过150圈，电能表铭牌如图所示，这段时间内，电吹风机消耗的电能是0.05kW•h，电功率是0.5kW．【解答】解：“3000r/kW•h”表示每消耗1kW•h的电能电能表的转盘转3000转，电能表的转盘转150转消耗的电能：W=×1kW•h=0.05kW•h，用电器的电功率：P===0.5kW．故答案为：0.05；0.5．13．（2014•宜宾）如图所示，英子家电能表的示数为1452.0kW•h，他家最多接入总功率为4400W 的用电器．【解答】解：（1）英子家电能表的示数为1452.0kW•h（2）根据表盘可知，电能表的标定电流是10A，额定电压是220V；则电能表能接入的最大功率是：P=UI=220V×20A=4400W，故他家最多接入总功率为4400W的用电器．故答案为：1452.0；4400．14．（2014•铁岭）某小区进行旧电路改造，给居民换了新式电子脉冲式电能表，其中有一个参数是1200imp/kW•h，顺顺把功率为1000W的电水壶单独接入电路且使其正常工作1min，电能表闪烁20次；电能属于二（选填“一”或“二”）次能源．【解答】解：（1）电水壶单独接入电路且使其正常工作1min消耗的电能：W=Pt=1000×10﹣3kW×h=kW•h，因电路中每消耗1kW•h的电能，电能表闪烁1200次，所以，电能表脉冲指示灯闪烁的次数：n=kW•h×1200imp/kW•h=20imp；（2）电能必须通过一次能源的消耗才能得到，是二次能源．故答案为：20；二．15．（2015•云南）家用电能表如图1所示，该电能表工作时的电流不应超过40A．在电风扇、扬声器、动圈式话筒中，利用图2中所揭示的原理工作的是动圈式话筒【解答】解：（1）图1电能表的参数中，40A是指短时间内允许通过电能表的最大电流，所以该电能表工作时的电流不应超过40A；（2）图2是研究电磁感应现象的实验，选项中：①电风扇的主要部件是电动机，是利用通电线圈在磁场中受力转动的原理制成；②扬声器是磁场中的线圈在通入交变电流时受力发生振动，即通电导体在磁场中受力；③当你对着话筒说话或唱歌时，产生的声音引起膜片振动，线圈和膜片是连在一起的，连在膜片上的线圈就一起振动，线圈在磁场里的振动，会切割磁感线产生感应电流，这就是电信号．这种感应电流随着声音的变化而变化，经过放大后，这个记载声音信号的感应电流经放大后传给扬声器，就通过扬声器还原成声音．所以动圈式话筒的工作原理，是电磁感应现象．故答案为：40；动圈式话筒．16．（2015•莱芜）一天晚上，小华在爷爷家发现爷爷家的电度表在10min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为0.5kW．如果当地家庭用电的收费标准是0.5元/kW•h．假设爷爷家平时用电时，用电器的总功率和此时总功率相同，平均每天用电4h，一个月按30天计算，爷爷家一个月的电费是30元．【解答】解：（1）由电能表的参数可知，电能表每转1r，电路中消耗kW•h的电能，电能表转60r，电路中消耗电能为：W=60×kW•h=kW•h．t=10min=h，所以用电器的功率为：P===0.5kW．（2）若按上述功率，小明爷爷家一个月消耗的电能是：W=Pt=0.5kW×4h×30=60kW•h；故需要交的电费是：60kW•h×0.5元/kW•h=30元；故答案为：0.5；30．17．（2015•庆阳）一个同学家中的电能表，月初示数为，月末示数为，则这个月该同学消耗的电能为50度，合 1.8×108J．【解答】解：一个月消耗的电能W=0268.1kw•h﹣0218.1kw•h=50kw•h=50度=50×3.6×106J=1.8×108J．故答案为：50；1.8×108．18．（2015•天水）小明家电能表上个月月底表盘数字是，这个月月底表盘数字如图所示，可知他家本月用电100度．他只让某电水壶工作，发现在10min内该电能表转盘转过了600转，则该电水壶的实际功率为1200W．【解答】解：（1）月底电能表示数W2=1362.5kW•h，小明家本月用电：W=W2﹣W1=1362.5kW•h﹣1262.5kW•h=100kW•h=100度．（2）电能表转盘转动600r，电路消耗的电能为：W'=600×kW•h=0.2kW•h，电热水壶单独工作时间；t=10min=h，电热水壶的实际功率：P===1.2kW=1200W．故答案为；100；1200．19．（2015•抚顺）如图是茜茜家的电能表，她家同时使用的用电器总功率不超过4400W．茜茜打开一台“220V 40W”的电风扇（其它用电器均未工作）．当电风扇工作半小时，电能表的转盘转64转．【解答】解：（1）电能表的工作电压U=220V，允许通过的最大电流I最大=20A，所以允许使用的用电器的最大电功率P最大=UI最大=220V×20A=4400W．（2）电风扇半小时消耗的电能为：W=0.04kW×0.5h=0.02kW•h，而电能表的转盘是消耗1KW•h转动3200转，所以0.02kW•h转盘就是转动3200r/kW•h×0.02kW•h=64转．故答案为：4400；64．20．（2015•广元）如图所示用来测量电能的仪表，这只电表此时的读数是107.0kW•h，当电路中只有一只电饭煲接入电路，正常工作0.5h，发现此电能表的转盘转过1500转，则这只电饭煲的额定功率是1000 W．【解答】解：从表盘上可以看出此时的读数为107.0kW•h，电表的转盘在0.5h内消耗的电能W=kW•h=0.5kW•h，该取暖器的电功率：P===1kW=1000W因为用电器正常工作，所以P额=P=1000W．故答案为：107.0；1000．21．（2015•山西）如图所示是现在家庭常用的电子式电能表表盘，表盘上标有3200imp/（kW•h），表示每消耗1kW•h的电能，指示灯闪烁3200次．小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次．该家用电器的额定功率是1000W，则这个家用电器可能是电热水壶（选填“电热水壶”、“台灯”或“电视机”）．【解答】解：用电器消耗的电能：W=kW•h=0.1kW•h，用电器功率：P===1kW=1000W；因此该用电器是电热水壶．故答案为：1000；电热水壶．22．（2015•攀枝花）小明同学在家利用电能表（表盘上标有“3200imp/kw•h”的字样，它表示每消耗1kW•h 的电能，指示灯闪烁3200次）测量电熨斗的实际电功率．先把家中其余用电器从电源上断开，然后将该熨斗接入电路中让其单独工作，观察电能表，发现指示灯在4min内闪烁320次．该电熨斗的实际电功率是1500W．【解答】解：指示灯闪烁320次消耗的电能：W=kW•h=0.1kW•h；热水器的实际功率：P===1.5kW=1500W．故答案为：1500．23．（2015•邵阳）小丽同学家电饭煲上的铭牌模糊不清，她想利用标有“3000revs/（kW•h）”字样的电能表测量电饭煲的功率．她断开家中的其他电器，只将电饭煲接入电路，测得电能表在1min内转了50圈，则电饭煲的功率是1000W．【解答】解：转盘转动50转消耗电能：W=kW•h=kW•h；电饭煲的功率：P===1kW=1000W．故答案为：1000．24．（2015•茂名）如图所示是电动机结构的示意图，F为换向器，它的作用是使线圈在平衡位置自动改变线圈中的电流方向．闭合开关S，线圈缓慢转动，现要使线圈转动加快，可以增大线圈中电流．小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在3 min内闪烁30次，则该洗衣机的额定功率是200W．（3000imp/kW•h表示消耗1千瓦时电能指示灯闪烁3000次）【解答】解：电动机能连续转动是利用了换向器使线圈在平衡位置自动改变线圈中的电流方向；使得线圈转速加快，可以增大线圈中电流；可以换用磁性更强的磁体．洗衣机在额定电压下消耗的电能为W=kW•h=0.01kW•h，由于洗衣机正常工作，则P额=P===0.2kW=200W．故答案为：使线圈在平衡位置自动改变线圈中的电流方向；增大线圈中电流；200．三、解答题（共6小题）25．（2015•武汉）某同学观察到他家里的电能表及空气开关如图所示．电能表上标识的“10（20）A”表示这个电能表的标定电流为10A，这个电能表的额定最大电流为20A．他家同时工作的用电器的总功率不能超过4400W．该同学家的进户线是①②（填序号）【解答】解：（1）“10A”表示电能表的标定电流，“20A”表示电能表短时间允许通过的最大电流．家中用电器的总功率不能超过：P大=UI=220V×20A=4400W；（2）家庭电路中，火线和零线两条输电线进户以后先接到电能表上，电能表后接的是总开关，由图可知①②是该同学家的进户线，故答案为：标定；这个电能表的额定最大；4400；①②．26．（2015•日照）我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：。
【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷(含答案)
【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。
在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．利用电流的热效应工作的家用电器是()A．电风扇B．笔记本电脑C．电视机D．电饮水机2．电灯的亮度由以下哪个因素决定()A．灯泡的电阻B．灯泡的额定电压C．灯泡的额定功率D．灯泡的实际功率3．如图所示，对比图中白炽灯和LED灯将电能转化为其他形式能的情况，可得()(第3题)A．白炽灯发光时，电能主要转化为光能B．白炽灯发光时，灯丝会凝华C．LED灯可以把电能全部转化为光能D．LED灯发光的效率较高4．安装在小亮家中的电能表如图所示，下列说法正确的是()(第4题)A．小亮家已经消耗的电能为25 086 JB．此电能表转盘每小时最多能转过3 600转C．此电能表的标定电流是10 AD．此电能表可以在4节干电池串联做电源的电路中使用5．在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝(R1＜R2)分别按选项中的四种方式连接放入水槽，并接入相同电源。
通电相同时间后，水温最高的是()A BC D6．科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。
当袋中药液量减少时()A．接到电路中滑动变阻器电阻变大B．电压表示数减小C．灯泡的亮度变暗D．电路总功率变小(第6题)(第7题)7．已知甲、乙两灯的额定电压分别是12 V和6 V，两灯的U-I关系如图所示。
在确保电路安全的前提下，下列说法正确的是()A．两灯正常发光时，甲灯的电阻较小B．两灯并联，只能使甲灯正常发光C．两灯并联，电路消耗的最大功率为14．4 WD．两灯串联在16 V的电路中，甲、乙两灯消耗的功率之比为3 18．如图所示，将标有“3 V 3 W”的灯泡L1和标有“6 V 3 W”的灯泡L2串联在电路中，闭合开关S，只有一个灯泡正常发光，假设灯泡电阻不变，则L1两端的电压及通过L1的电流分别是()。
16 电流做功与电功率章自我评估(含答案)2022-2023学年度沪科版物理九年级上册
《电流做功与电功率》自我评估一、单项选择题（每小题3分，共30分）1．下列单个用电器正常工作时，相同时间内耗电量最大的是（）A．计算器B．手电筒C．电子手表D．空调2．如图1是做电学实验时所用电路的一部分，根据图中两表的示数，一定能测出灯泡（）A．正常发光时的电阻B．实际电功率C．消耗的电能D．产生的热量3．正常工作的电取暖器，它的发热管热的发红，而供电的电源线却不热，这主要是因为（）A．电源线散热比发热管快得多B．通过电源线的电流小于发热管的电流C．电源线的绝缘隔热性能好D．电源线的电阻远小于发热管的电阻4．（2022•仙桃）小明家半年前新装了一只电能表，现在表盘的示数如图2所示，下列说法正确的是（）A．该电能表的标定电流为20AB．该电能表应接在50Hz的直流电路中使用C．小明家每消耗1度电，铝盘转动3000转D．小明家半年内的用电量是6335kW•h5．（2022•临沂）一个标有“220V 1100W”的电热器，当通过它的电流为4A时，它的实际功率为（）A．176W B．704W C．880W D．1100W6．将“220V 60W”的灯泡L1和“220V 40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半7．图3中，灯泡L1、L2分别标有“6V 3W”“6V 6W”字样，电源电压不变，开关S闭合。
①只闭合S1，灯泡L1、L发光；②只闭合S2，灯泡L2、L发光。
灯泡L在②中比在①中（设灯丝电阻不变）（）A．电功率较大，亮度较亮B．电功率较小，亮度较暗C．电功率相同，亮度相同D．电功率较大，亮度较暗8．（2022•无锡）连接如图4所示的电路，闭合开关后，调节滑动变阻器，观察到白炽灯泡L1比L2亮，说明L1的实际功率比L2大。
关于该实验，下列说法中正确的是（）A．可以验证电功与电压大小的关系B．L1对应的电压表示数比L2小C．通过L1的电流比L2大D．L1、L2规格是相同的9．（2022•苏州）图5甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。
第16章+电流做功与电功率压轴题二2022-2023学年九年级物理上学期
第16章电流做功与电功率压轴题二1．如图所示，电源电压保持不变，R1、R2均为定值电阻。
当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙为4：3.当开关S断开，甲、乙两表为电流表时，定值电阻R1、R2消耗的电功率之比P1：P2为（）A．4：3B．3：4C．1：3D．3：12．如图所示为一种握力计和它的工作原理示意图。
电源电压恒定不变。
握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。
电路中电流变化的范围为0.1A～0.6A。
则下列说法正确的是（）A．施加的力最大时电路中电流为0.6AB．R连入电路阻值变化范围是0～30ΩC．R2电压变化范围是0.3V～3VD．R1功率变化范围是0W～0.45W3．如图0电路，电源电压恒定，闭合开关S，调节滑动变阻器的滑片P从某一位置移动到另一位置，对应的小灯泡I﹣U图象如图1，滑动变阻器I﹣R图象如图2。
则关于这一过程，下列说法正确的是（）A．电源电压为5VB．小灯泡的最小功率为2.5WC．滑动变阻器的最小功率为1.8WD．滑动变阻器电阻R的变化范围为10～50Ω4．如图所示，电源电压保持不变，R是一个定值电阻，在a、b两点间接入一个标有“3V 2W”灯泡L1，它恰好正常发光。
若把L1换成标有“3V 3W”的灯泡L2，则灯泡L2的实际功率P的大小一定是（）A．P＝3W B．P＝2W C．P＞3W D．P＜3W5．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。
若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5C．两灯串联接入220V的电路，L1消耗的功率小于25WD．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W6．如图甲所示电路中，电源电压不变，已知R1＝10Ω的定值电阻。
初中物理九年级全册第十三章《电功和电功率》测试题(含答案解析)
一、选择题1．如图，两只完全相同的烧瓶中装有电阻丝，电阻丝的阻值分别为R A、R B，利用该器材不能．．完成的实验是（）A．若R A＜R B且串联，烧瓶中装入等质量的煤油，可以探究电热与电阻大小的关系B．若R A＞R B且并联，烧瓶中装入等质量的煤油，可以探究电热与电流大小的关系C．若R A=R B且串联，烧瓶中装入等质量的水和食用油，可以比较水和食用油的吸热能力D．若R A=R B且串联，烧瓶中装入等质量的水和食用油，可以探究电热与通电时间的关系2．一只标有“PZ220—100”字样的白炽灯泡，当其两端电压为110V时，它的实际功率为（不计温度对电阻的影响）（）A．50W B．10W C．75W D．25W3．如图所示甲图是小灯泡L和电阻R的I-U图象。
将小灯泡L和电阻R接入乙图所示电路S时，小灯泡L的实际功率为1W。
下列说法正确的是（）中，只闭合开关1A．只闭合开关1S时，电流表的示数为0.2AB．只闭合开关1S时，小灯泡L的电阻为10ΩC．再闭合开关2S时电流表示数增加0.3AD．再闭合开关2S时电路总功率为1.4W4．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。
关于安全用电，正确的做法是（）A．用测电笔辨别火线和零线，手接触笔尾的金属体B．用电器开关既可装在火线上，也可装在零线上C．人的安全电压是36伏D．发现有人触电时，立即用手把他拉开5．灯泡L1和L2连接在同一电路中，根据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中摘除，L2也不亮C．通过两灯的电流不相等D．通过两灯的电流相等6．在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是( )A．B．C．D．7．额定电压相间的电热水壶甲、乙。
额定功率分别为1600W、1000W，它们都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内两个电热水壶消耗的电能一样多8．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。
(必考题)初中物理九年级全册第十八章《电功率》检测题(包含答案解析)(1)
一、选择题1．在如图所示的电路中，电源电压保持不变，闭合开关，滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．电流表示数变大B．电路消耗的总功率不变C．小灯变亮D．电压表示数变小2．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。
接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．灯L1两端的电压大D．通过灯L1的电流大3．下列措施中，属于利用电流热效应的是（）A．电视机的后盖有很多孔B．电烤箱上禁止覆盖物体C．电饭锅里装有发热板D．电脑的主机中安装微型风扇4．下列用电器工作时主要的能量转化情况说法错误．．的是（）A．电饭煲：电能转化为内能B．洗衣机：电能转化为机械能C．节能灯：电能转化为光能D．抽油烟机：电能转化为内能5．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。
把它们串联在电路中，如图乙所示，闭合开关S，这时电路中的电流为0.1A，则电源电压和元件B 在20s内电流做的功分别是（）A．2V，3J B．3V，2J C．2V，1.5J D．1.5V，3J6．如图所示，电源电压保持不变，R0是一个定值电阻，在ab两点间接入一个标有“3V，2W”的灯泡，它恰能正常发光；若在ab两点间接换入标有“3V，3W”的灯泡，则（）A．该灯泡也能正常发光B．通过R0的电流变小C．电压表的示数不变D．电路的总功率变大7．雅靖发现家中的客厅灯泡较亮，而餐厅灯泡较暗，则较亮的灯泡（）A ．电阻大B ．功率大C ．功率小D ．电流小8．把标有“4V 8W ”的灯泡1L 和“2V 2W ”的灯泡2L 串联后接在电源两端，其中一只灯泡正常发光，另一只没有达到其额定功率，则正确的是（ ） A ．电源电压为4V B ．电路中的电流为2A C ．两灯泡的总功率为10WD ．灯1L 的实际功率大于灯2L 的实际功率9．如图所示电路中，电源电压不变，R 1为定值电阻，闭合开关S ，当滑动变阻器滑片P 向右移动时，下列判断正确的是（ ）A ．电流表A 的示数变小B ．电压表V 1的示数变大C ．电路中消耗的总功率变大D ．电压表V 2与电流表A 示数的比值变小 10．下列数据最接近实际的是（ ） A ．LED 节能台灯的电功率约为500W B ．人体的电阻约为100ΩC ．手持测温仪电池的电压约为220VD ．家用电冰箱正常工作的电流约为1A11．在如图的电路中，R 1是定值电阻，电源电压保持不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单元综合检测(五)(第十六章)(45分钟100分)一、选择题(本大题共10小题,每小题4分,共40分)1.如图所示,下列用电器的额定功率最接近10 W的是( )2.一个灯泡的灯丝烧断了,把断了的灯丝搭在一起,灯泡会更亮,这是因为( )A.灯丝电阻变小,实际功率变大B.灯丝电阻变大,实际功率变大C.灯丝电阻变大,实际功率变小D.灯丝电阻变小,实际功率变小3.(2012·凉山中考)两个电阻R1和R2,且R1<R2,把它们接到同一电源上,要使相同时间内产生的热量最多,就应该( ) A.只用R1B.只用R2C.R1和R2串联D.R1和R2并联4.甲、乙两只白炽灯的铭牌如图所示,下列说法正确的是( )A.甲灯灯丝比乙灯灯丝细B.两灯都正常发光时,甲灯消耗的电能较少C.两灯都正常发光时,甲灯电阻小于乙灯电阻D.两灯串联后,接在220V电路中,甲灯比乙灯暗5.(2012·巴中中考)标有“PZ220-100”字样的灯泡接入110 V电路中,实际功率为( )A.100 WB.50 WC.25 WD.无法判断6.如图所示电路,电阻R1=10Ω,闭合开关S,电流表A1的示数为0.3 A,电流表A2的示数为0.5 A。
下列说法正确的是( )A.通过电阻R2的电流为0.5 AB.电阻R2的阻值为15ΩC.电源电压为4.5 VD.电阻R1消耗的电功率为3 W7.(2012·黑河中考)标有“6 V 6 W”“3 V 3 W”的灯L1和L2(假设灯丝电阻不变),若将它们并联接在某电源上,两灯都发光,下列说法正确的是( )A.灯L1比灯L2亮B.灯L1、L2的实际功率之比为2∶1C.电源电压为3 V时,灯L2正常发光D.电源电压为9 V时,灯L1、L2都正常发光8.李明同学为了探究“电功率与电阻的关系”,他找来了额定电压均为6 V的L1、L2两盏灯泡,将两灯串联起来,按照如图所示的电路开始了实验探究,闭合开关后看见灯L1微微发光,灯L2几乎不发光,下面关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是( )A.R1>R2P1>P2B.R1<R2P1>P2C.R1>R2P1<P2D.R1<R2P1<P29.(2012·孝感中考)如图所示的电路中,电源的电压保持不变,R1为定值电阻,R2为滑动变阻器,闭合开关S,滑片P向右移动时( )A.电流表的示数变大B.电压表的示数不变C.电路消耗的总功率增大D.R1消耗的电功率减小10.(多选)(2012·宜宾中考)灯泡L上标有“6 V 6 W”字样,测得该灯泡的电流随电压变化关系如图甲所示。
现把灯泡L接入如图乙所示的电路中,若电路电压为10 V不变,电流表的量程为“0～0.6 A”,电压表的量程为“0～15 V”,则下列说法正确的是( )A.灯泡L正常发光时,电压表的示数为6 VB.电流表示数为0.4 A时,电压表的示数为9 VC.灯泡L的电阻值随电压表示数的增大而增大D.为了保证电路安全,整个电路消耗的最大功率为6 W二、填空题(本大题共8小题,每空1分,共19分)11.(2012·威海中考)世界自然基金会倡导的“地球一小时”活动,号召大家用关灯一小时的方式提高节能意识,它是通过减少通电时间来减少消耗的______;则一只100 W 的节能灯关灯1 h可节电____kW·h。
12.(2012·广东中考)如图所示,电能表的示数为______度;在某段时间内转盘转过1 000转,表示此段时间内用了______度电。
13.一台“220 V 1100W”的电热水器,正常工作10min消耗的电能是______J;如果它的电源线比标准的细,则它的电阻比标准电源线的电阻_______,产生的热量多,就会出现电源线过热的现象。
因此,购买家用电器时一定要选择经过国家质量认证的合格产品。
14.(2012·达州中考)如图甲所示,电源电压保持不变,小灯泡的额定电压为12 V。
闭合开关S后,当滑片P从最右端滑到最左端的过程中,小灯泡的I -U关系图像如图乙所示,则小灯泡的额定功率为________W,电源电压为________V,滑动变阻器的最大阻值为________Ω。
15.电动机是将电能转化成机械能的机器,但由于线圈内部有电阻,所以同时还有一部分电能转化成内能。
若一台玩具电动机接在6 V的电源两端,使其正常转动时,通过电动机中的电流为0.3A;短暂地卡住电动机转轴,使其不能转动,通过电动机中的电流为3A。
则这台电动机线圈的电阻为________Ω,正常转动时的效率是________。
16.(2012·遵义中考)甲、乙两灯的额定电压均为9 V,测得其电流与电压变化的关系图像如图所示,则甲灯的额定功率为________W;若将甲、乙两灯串联接入9 V的电路中,通电10 s,两灯消耗的总电能为________J。
17.(2011·西宁中考)如图所示是一台电冰箱的铭牌,其中“耗电量0.50(kW·h/24 h)”这个参数的含义是该冰箱正常使用24h消耗的电能为_______。
如果按照额定功率是70W和24 h计算,则消耗的电能是______kW·h,这个计算结果与电冰箱铭牌上提供的相关参数差异较大,是由于冰箱具有________工作的特点。
18.(2012·广东中考)如图装置可用来定性研究______定律。
将电阻R甲与R乙(R甲>R乙)串联在电路中是为了使时间和________相同,通过温度计示数的变化可以比较______________的多少。
三、实验探究题(本大题共2小题,共22分)19.(11分)小俞同学在做“测定小灯泡的电功率”的实验中,所用电源电压为6 V且保持不变,滑动变阻器上标有“20Ω1A”的字样,小灯泡上标有“3.8V”的字样。
(1)他连接的电路如图甲所示,图中尚有一根导线未连接,请用笔画线代替导线在图中正确连接,使滑片在最左端时阻值最大。
(2)为了能精确地测出小灯泡的额定功率,该同学经过思考,对实验电路略作调整后,重新进行实验,发现当电流表示数如图乙所示时小灯泡正常发光,此时电压表示数为________V,滑动变阻器连入电路中的电阻为________Ω,小灯泡的额定功率为________W。
20.(11分)(2012·扬州中考)在学习“探究影响电流热效应的因素”时,同学们发现用电阻丝对煤油加热时,观察温度计的示数变化的过程非常耗时,为了减少实验的时间,他们提出了如下改进的设想:设想一:将煤油换成水来做实验;设想二:通过加热空气来做实验。
(1)根据所学知识,他们经过讨论,断定设想一是错误的,你认为他们判断的依据是:______________________________________________________________。
(2)为了验证设想二,他们设计了下面的实验:①在锥形瓶中装入________的红墨水,用相同的电阻丝及玻璃管组成如图A、B的装置,通电后通过玻璃管中液柱的高度来显示__________的大小。
然后把它们分别接入相同的电路,发现在相同的时间内A管中的液柱比B管上升迅速,这说明__________________________。
②在塞橡皮塞时发现有液体进入玻璃管并高出瓶内的液面,这是因为________________________,使管内的液柱与瓶内液面相平,他们用带有针头的注射器通过橡皮塞插入瓶内如图C甲所示,接下来的操作是_______________________。
③同学们用两根电阻丝(R甲>R乙)插入相同的甲、乙瓶中并接入电路如图C所示,闭合开关,甲、乙两玻璃管中液面如图D所示,由此得出关于电热的结论是__________________________________________________________________。
四、计算题(本大题共2小题,共19分)21.(7分)(2012·义乌中考)如图所示,已知电源电压保持不变,滑动变阻器的阻值范围为0～20Ω。
闭合开关,当滑片P位于A端时,电压表的示数为2 V;当滑片P位于B 端时,电流表的示数为0.3 A。
求当滑片P位于A端时:(1)电流表的示数;(2)小灯泡的电功率。
22.(12分)小翔的爸爸出差带回一个“快热式电热水器”,准备安装在家里的电路中,如图是其标牌上的部分内容和电能表照片的截图。
则:(1)假如该热水器正常工作,通过的电流为多大(结果均可保留一位小数)(2)如果该热水器直接安装到家里原来的电路中行吗写出一种可能出现的问题。
(3)若经过专业人员的处理后,热水器能够在家里使用了。
可是每次用热水器时,与它相邻的电灯都会变暗。
小翔分析发现,这是因为导线有电阻会消耗电能,导致电器两端的电压降低。
设他家导线电阻共为2Ω,当只有热水器工作时,求:①热水器两端的实际电压。
②在此情况下,整个电路1h共消耗多少电能(热水器的电阻变化忽略不计)答案解析1.【解析】选C。
本题考查了电功率的估测。
从电器的额定功率入手,根据生活经验,通过比较可以得出结果。
电冰箱的额定功率约为200 W;电吹风的额定功率约为600 W;节能灯的电功率约为10 W;电豆浆机的额定功率约为700 W。
故选C。
2.【解析】选A。
本题考查了电功率与电阻的关系。
把断了的灯丝搭在一起,灯丝的长度变短,灯丝的横截面积变大,灯丝的电阻变小,根据P实=U2R,U不变,R变小,P实变大,故选A。
3.【解析】选D。
本题考查了电功率计算公式的应用。
根据电阻越串越大、大于任何一个分电阻和电阻越并越小、小于任何一个分电阻可知,当两个电阻并联时总电阻最小,根据P=U 2R可知,电压一定,两电阻并联时,电路的总电阻最小,电功率最大,在相同时间内产生的热量最多。
故选D。
4.【解析】选A。
本题考查用电器电功率与电压和电阻的关系,甲灯的额定功率为25W,乙灯的为100W,由P=UI=U 2R 可知R=U2P,甲灯的电阻较大,所以甲灯的灯丝是细而长,故A选项正确,C选项错误;两灯都正常工作时,两灯消耗的电能还与发光时间有关,故B选项错误;当两灯串联时,通过它们的电流相等,因为甲灯的电阻大,甲灯的实际功率比乙灯的大,所以甲灯比乙灯亮,故D 选项错误。
5.【解析】选C 。
本题考查了电功率的计算。
灯泡电阻R 不变,灯泡的实际电压为110 V,是额定电压220 V 的12,由电功率公式P=U 2R可知,灯泡的实际功率为其额定功率的14,则P 实=14P 额=14×100 W=25 W 。
