中考物理专题电磁学专题练习电功和电热

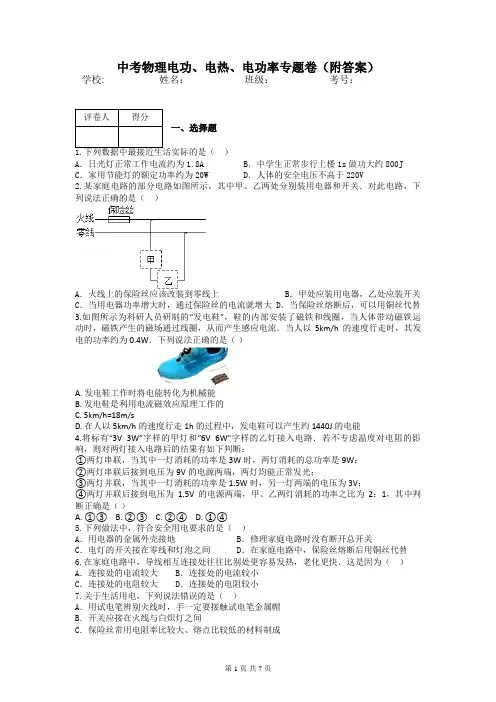

中考物理电功、电热、电功率专题卷(附答案)
中考物理电功、电热、电功率专题卷（附答案）学校:___________姓名：___________班级：___________考号：___________评卷人得分一、选择题）A．日光灯正常工作电流约为1.8A B．中学生正常步行上楼1s做功大约800J C．家用节能灯的额定功率约为20W D．人体的安全电压不高于220V2.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上 B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大 D．当保险丝熔断后，可以用铜丝代替3.如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流．当人以5km/h的速度行走时，其发电的功率约为0.4W．下列说法正确的是（）A. 发电鞋工作时将电能转化为机械能B. 发电鞋是利用电流磁效应原理工作的C. 5km/h=18m/sD. 在人以5km/h的速度行走1h的过程中，发电鞋可以产生约1440J的电能4.将标有“3V 3W”字样的甲灯和“6V 6W”字样的乙灯接入电路．若不专虑温度对电阻的影响，则对两灯接入电路后的结果有如下判断：①两灯串联，当其中一灯消耗的功率是3W时，两灯消耗的总功率是9W；②两灯串联后接到电压为9V的电源两端，两灯均能正常发光；③两灯并联，当其中一灯消耗的功率是1.5W时，另一灯两端的电压为3V；④两灯并联后接到电压为1.5V的电源两端，甲、乙两灯消耗的功率之比为2：1，其中判断正确是（）A. ①③B. ②③C. ②④D. ①④5.下列做法中，符合安全用电要求的是（）A．用电器的金属外壳接地 B．修理家庭电路时没有断开总开关C．电灯的开关接在零线和灯泡之间 D．在家庭电路中，保险丝熔断后用铜丝代替6.在家庭电路中，导线相互连接处往往比别处更容易发热，老化更快．这是因为（）A．连接处的电流较大 B．连接处的电流较小C．连接处的电阻较大 D．连接处的电阻较小7.关于生活用电，下列说法错误的是（）A．用试电笔辨别火线时，手一定要接触试电笔金属帽B．开关应接在火线与白炽灯之间C．保险丝常用电阻率比较大、熔点比较低的材料制成D．造成家庭电路中电流过大的原因一定是用电器短路了8.如图电源电压保持不变。

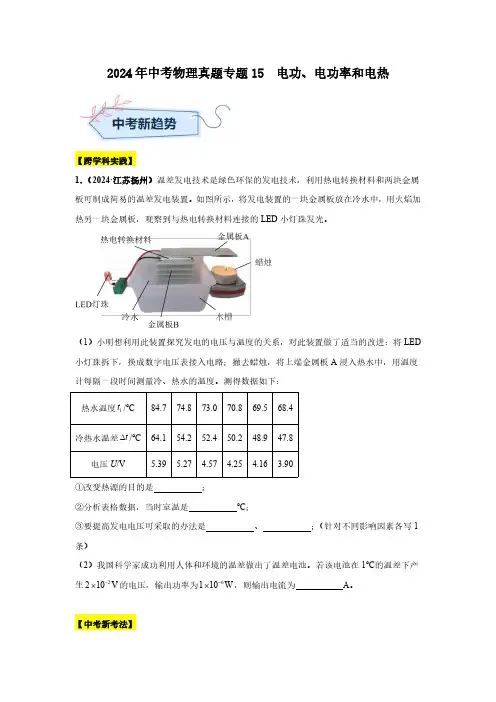

2024年中考物理真题专题15 电功、电功率和电热
2024年中考物理真题专题15电功、电功率和电热【跨学科实践】1．（2024·江苏扬州）温差发电技术是绿色环保的发电技术，利用热电转换材料和两块金属板可制成简易的温差发电装置。
如图所示，将发电装置的一块金属板放在冷水中，用火焰加热另一块金属板，观察到与热电转换材料连接的LED 小灯珠发光。
（1）小明想利用此装置探究发电的电压与温度的关系，对此装置做了适当的改进：将LED 小灯珠拆下，换成数字电压表接入电路；撤去蜡烛，将上端金属板A 浸入热水中，用温度计每隔一段时间测量冷、热水的温度。
测得数据如下：热水温度1t /℃84.774.873.070.869.568.4冷热水温差t ∆/℃64.154.252.450.248.947.8电压U /V5.395.274.57 4.254.163.90①改变热源的目的是；②分析表格数据，当时室温是℃；③要提高发电电压可采取的办法是、；（针对不同影响因素各写1条）（2）我国科学家成功利用人体和环境的温差做出了温差电池。
若该电池在1℃的温差下产生2210V -⨯的电压，输出功率为6110W -⨯，则输出电流为A 。
【中考新考法】2．（2024·陕西）中药煎煮方式分为“文火”和“武火”，小明受此启发，用手动开关1S、温控开关2S、水量开关3S、加热电阻1R和限流电阻2R（1R、2R阻值不随温度变化），设计了煎药壶电路，其中1S为总开关，电源电压为220V。
闭合开关1S，能实现下表所示的功能，下列关于此电路的分析正确的是（）温度t/℃温控开关2S壶内水量V/L水量开关3S1R的功率P/W煎煮方式>闭合800武火60<闭合0.2>闭合800武火≥断开0.260≤断开100文火≥断开0.260A．温控开关2S与水量开关3S是串联的B．加热电阻1R的阻值是484ΩC．若壶内水量小于0.2L，煎药壶工作时无法进行“武火”加热D．若限流电阻2R断路，煎药壶工作时只能进行“武火”加热【结合生活实际】3．（2024·重庆A卷）图甲是同学们自制的调光小台灯，图乙是台灯的电路原理图。
中考物理专题《电磁学》专题训练《电功和电热》
中考复习专题训练一一电功和电热『考点指津』本专题为电功和电热，知识掌握基本要求：知道电功率的物理意义；能求出用电器的实际功率和额定功率；会用“伏安法”测用电器的电功率；会读出电能表示数；能运用电能的有关公式求电能；了解电能和其它能的转化；能够正确画出家庭电路的电路图；知道家庭电路中电流过大原因；掌握安全用电常识；会进行电路故障的判断分析。
中考命题热点：会求用电器的实际功率及额定功率；测用电器的电功率的实验；会求电流通过用电器所消耗的电能；识别电能与其它能量间的转化等；家庭电路中用电器正确连接；会判断电路故障及生活用电中的电能计算。
『练习测试』一、填空题1小兰的奶奶觉得家里的电褥子太热了，小兰就把电褥子的电阻线截掉一小段，这样电褥子在使用时就_________________________ 热了。
（填“不”或“更”）2. 某家用电能表上标有“ 220V 10A 3000R / kWh'字样，当家中用电器全部工作时，电能表1min转了60转，由此可估算出该家所有用电器的总功率为_____________________________ W若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加__________________ W以下的用电器。
3. 把标有“ 6V 3W”和“ 6V 6W'的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为______ ____________ V,两灯消耗的实际总功率为___________________________ Wo4•如图13-1所示，已知电源电压保持4. 5V不变，电压表量程0〜3V,滑动变阻器R的最大阻值20 Q，小灯泡L标有“ 2. 5V 1 . 25W的字样。
闭合开关后，当小灯泡正常发光时，它的阻值为______________________Q，滑动变阻器接入电路的阻值为 __________________________ Q o 若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为________________ WoS13-15•小明家中有40W日光灯5盏，25W白炽灯4盏，100W彩电、1200W空调、700W电饭锅、1000W电水壶各一只，他应选择额定电流等于或稍大于______________________________ A的熔丝接在进户线上。

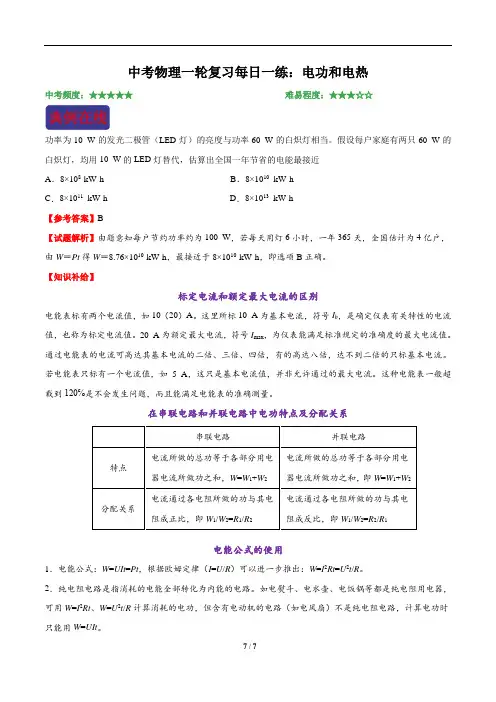

中考物理一轮复习每日一练：电功和电热
中考物理一轮复习每日一练：电功和电热中考频度：★★★★★难易程度：★★★☆☆功率为10 W的发光二极管（LED灯）的亮度与功率60 W的白炽灯相当。
假设每户家庭有两只60 W的白炽灯，均用10 W的LED灯替代，估算出全国一年节省的电能最接近A．8×108 kW·h B．8×1010kW·hC．8×1011kW·h D．8×1013kW·h【参考答案】B【试题解析】由题意知每户节约功率约为100 W，若每天用灯6小时，一年365天，全国估计为4亿户，由W＝Pt得W＝8.76×1010 kW·h，最接近于8×1010 kW·h，即选项B正确。
【知识补给】标定电流和额定最大电流的区别电能表标有两个电流值，如10（20）A。
这里所标10 A为基本电流，符号I b，是确定仪表有关特性的电流值，也称为标定电流值。
20 A为额定最大电流，符号I max，为仪表能满足标准规定的准确度的最大电流值。
通过电能表的电流可高达其基本电流的二倍、三倍、四倍，有的高达八倍，达不到二倍的只标基本电流。
若电能表只标有一个电流值，如 5 A，这只是基本电流值，并非允许通过的最大电流。
这种电能表一般超载到120℅是不会发生问题，而且能满足电能表的准确测量。
在串联电路和并联电路中电功特点及分配关系电能公式的使用1．电能公式：W=UIt=Pt，根据欧姆定律（I=U/R）可以进一步推出：W=I2Rt=U2t/R。
2．纯电阻电路是指消耗的电能全部转化为内能的电路。
如电熨斗、电水壶、电饭锅等都是纯电阻用电器，可用W=I2Rt、W=U2t/R计算消耗的电功，但含有电动机的电路（如电风扇）不是纯电阻电路，计算电功时只能用W=UIt。
串联电路并联电路特点电流所做的总功等于各部分用电器电流所做功之和，W=W1+W2电流所做的总功等于各部分用电器电流所做功之和，即W=W1+W2分配关系电流通过各电阻所做的功与其电阻成正比，即W1/W2=R1/R2电流通过各电阻所做的功与其电阻成反比，即W1/W2=R2/R1如图8所示的家用电器中，在工作时把电能转化为机械能的是A．B．C．D．如图所示是一个电能表，下列说法中错误的是A．电能表是测量用电器在一段时间内消耗多少电能的仪表B．电能表上标的“220 V”是指这个电能表应在220 V 的电路中使用C．“10(20) A”是指这个电能表应在电流为10 A的电路中使用D．“50 Hz”是指这个电能表在50 Hz的交流电路中使用一台“220 V 60 W”的电风扇、一盏“36 V 60 W”的白炽灯和一只“110 V 60W”的电热器各自在额定电压下工作，比较它们相同通电时间内产生的热量是A．电风扇最多B．电热器最多C．白炽灯最多D．三者一样多某电热器有两根电阻丝，在同一电源上，要烧开同一壶水，只用第一根电阻丝时，需要 6 min；只用第二根电阻丝时，需要12 min。

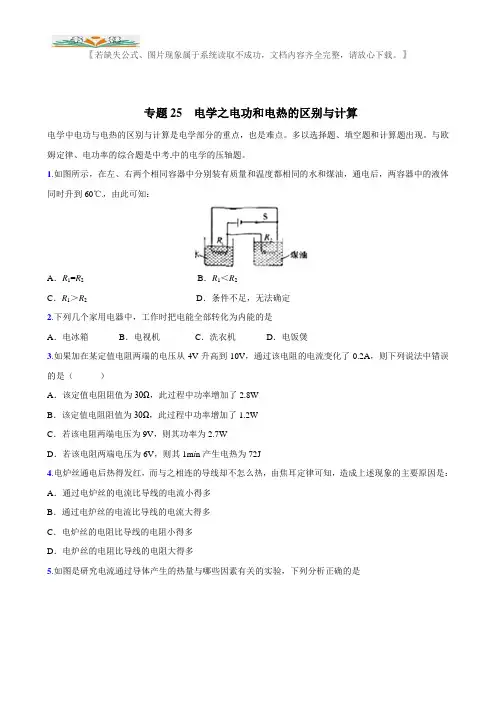

中考物理专题练习题25 电学之电功和电热的区别与计算.doc
【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。
】专题25 电学之电功和电热的区别与计算电学中电功与电热的区别与计算是电学部分的重点，也是难点。
多以选择题、填空题和计算题出现。
与欧姆定律、电功率的综合题是中考中的电学的压轴题。
1.如图所示，在左、右两个相同容器中分别装有质量和温度都相同的水和煤油，通电后，两容器中的液体同时升到60℃，由此可知：A．R1=R2B．R1＜R2C．R1＞R2D．条件不足，无法确定2.下列几个家用电器中，工作时把电能全部转化为内能的是A．电冰箱B．电视机C．洗衣机D．电饭煲3.如果加在某定值电阻两端的电压从4V升高到10V，通过该电阻的电流变化了0.2A，则下列说法中错误的是（）A．该定值电阻阻值为30Ω，此过程中功率增加了2.8WB．该定值电阻阻值为30Ω，此过程中功率增加了1.2WC．若该电阻两端电压为9V，则其功率为2.7WD．若该电阻两端电压为6V，则其1m i n产生电热为72J4.电炉丝通电后热得发红，而与之相连的导线却不怎么热，由焦耳定律可知，造成上述现象的主要原因是：A．通过电炉丝的电流比导线的电流小得多B．通过电炉丝的电流比导线的电流大得多C．电炉丝的电阻比导线的电阻小得多D．电炉丝的电阻比导线的电阻大得多5.如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是A.甲、乙两次实验都应用了控制变量法B.甲实验通电一段时间后，左侧容器内空气吸收的热量更多C.乙实验是为了研究电流产生的热量与电阻的关系D.乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小6.电暖器使用时将电能转化为能．现有一台“220V 800W”的电暖器，正常工作2h，消耗电能KW·h．使用前，电能表示数为，使用后电能表示数变为．7.太阳能路灯的灯杆顶端是太阳能电池板，它能将太阳能转化为电能，并向灯杆下方的蓄电池充电，将电能转化为能储存起来，供夜晚路灯照明．若在一定时间内，太阳光辐射到该太阳能电池板的能量为2.7×107J，这与完全燃烧kg的煤放出的热量相当；这些能量经转化后，可供功率为35W的路灯工作60h，那么该太阳能路灯的能量转化效率是%（煤的热值为3.0×107J/kg）．8.手机是我们最常用的通讯工具。
苏科版中考初三物理复习专题复习题(电功和电热)经典题型
初三物理复习五（电功和电热）1. 下列关于电功的认识中，正确的是( )A.电流通过导体所做功的多少取决于导体两端的电压、通过导体的电流和导体电阻的大小B.电流做功的过程，实际上是把电能转化为机械能的过程C.电功与做功时间长短无关D.有多少电能发生了转化就说电流做了多少功2. 下列关于电功、电功率的一些说法中，正确的是( )A通过用电器的电流做功越多，用电器的电功率就越大B.用电器消耗的电功率越小，电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大，则电流做功越快3. 如图所示的家庭电路中，闭合开关后灯泡不亮.用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光.用测电笔检测A点时氖管发光，检测B点时氖管不发光.发生这一现象的原因可能是( )A.灯泡短路 B灯丝断了 C.开关接触不良 D.插座短路4. 如图所示的电路中，电源电压保持不变，闭合开关后，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1~1.3 A时，电压表的示数变化了3 V，则此过程中定值电阻R2所消耗功率的变化范围是( )A. 3-3. 9WB. 3-5.07WC. 3. 9-10WD.10-16. 9W5. 下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝，则下列说法错误的是( )A.电烤箱在高温挡正常工作10 min所消耗的电能是6. 6×105 JB.电路中R1的阻值为44 ΩC.电路中R2的阻值为60ΩD.电烤箱在低温挡正常工作时，R1消耗的电功率是176 W6. 甲、乙两只灯泡，其I-U关系图像如图所示现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是( )A. 1.2WB. 0. 8WC. 2WD. 3W7. 电梯超载报警器工作原理示意图如上图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小8. 如上图是某同学设计的家庭电路，电灯开关已断开下列说法正确的是( )A.电灯和两孔插座是串联的B.测电笔接触M点，氖管不发光C.开关和三孔插座的连接都是错误的D.测电笔插入两孔插座的左孔，氖管发光9．下列图所示的家用电器中属于电热器的是（）A．电暖气 B．洗衣机 C．电风扇 D．电视机10．在下列用电器工作的过程中，电能全部转化为内能的是（）A．电风扇 B．电热水壶 C．电视机 D．电冰箱11.甲、乙两个导体，电流比是1：2，相同时间内电流产生的热量比是2：1，则甲、乙的电阻比是（）A. 4：1B. 1：4C. 8：1D. 1：812. 下列情况中，属于防止电热危害的是（）A. 电脑机箱内有小风扇B. 微波炉的门用玻璃做C. 洗衣机的外壳用塑料做D. 家电长时间停用，隔一段时间应通电一次13.要使电热器在单位时间发出的热量减少一半，可采用的方法是（）A.使其电阻减少一半，其两端电压不变B.使加在两端的电压和其电阻减少一半C.使通过它的电流减少一半，其电阻不变D.使加在两端的电压减少一半，其电阻不变14.甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量，则应（）A. 甲通电时间是乙的4倍B. 乙通电时间是甲的4倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较15．把两根电热丝串联接到电源上，发出热量较多的一定是（）A．通过电流较大的B．两端电压较大的C．电阻较小的D．以上三个都对16 . 关于家庭电路和安全用电，下列说法不正确的是（）A．家庭电路中电流过大，可能是用电器的总功率过大B．户外露营时，如遇雷雨天气，可在大树下避雨C．保险丝熔断了，不能用铜丝或铁丝代替D．空气开关跳闸后，需要检修电路后再重新闭合开关17. 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。
2021年中考物理高频考点精练专题20电功电功率和电热含解析
中考物理高频考点精练：专题20 电功、电功率和电热★考点一：电能、电能表及其相关计算1．下列关于电能的说法正确的是（）A．可以通过电流表把电能直接测量出来B．电能的单位是“度”，学名叫做千瓦C．消耗电能越多的用电器，电功率就越大D．消耗电能相同的用电器，产生的热量不一定相同【答案】D【解答】A、电流表只能测量通过用电器的电流，电能表能够测量用电器消耗电能的多少。
故A 错误；B、电能的常用单位是“度”，学名是千瓦时。
故B错误；C、由公式P＝知，用电器消耗电能较多，通电时间不确定，功率大小不能确定。
故C错误；D、消耗电能相同的电风扇和电烙铁，电风扇产生的热量远小于电烙铁产生的热量。
故D正确。
2．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W【答案】C【解答】A、他家在这段时间内消耗的电能W＝8633.5kW•h﹣8543.2kW•h＝90.3kW•h，故A错误；B、电能表是测量消耗电能的仪表，不是测量电功率的，故B错误；C、3600r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转过3600r，只让一个标有“220V 1000W”的电热水器正常工作10min，其消耗的电能为W＝Pt＝lkW×h＝kW•h；则电能表的圆盘转过的圈数：N＝kW•h×3600r/（kW•h）＝600r，故C正确。
D、根据该电能表的铭牌可知，其允许接入用电器的最大功率P＝UI＝220V×10A＝2200W；但电能表属于测量仪表，不消耗电能，没有额定功率，故D错误。
3．某电能表的表盘上标有“1600imp/（kW•h）”的字样，将铭牌上标有“220V 1210W”字样的电热水器接在家庭电路中，只让它单独工作6min，这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为kW•h，实际功率为W，该电路的实际电压为V。
专题15电功、电功率和电热(第3期)(原卷版)
专题15电功、电功率和电热第3期一、单选题1．（2021·云南中考真题）将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（）A．三个用电器均能将电能全部转化为内能B．根据2URP可计算出三个用电器的电阻相等C．三个用电器消耗的电能一样多D．三个用电器产生的热量相等2．（2021·天津中考真题）某电能表的表盘如图所示。
用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是（）A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106J 3．（2021·新疆中考真题）如图所示为小琴做的小小电动机。
矩形线圈的左端引线漆皮被全部刮掉，右端引线漆皮只刮掉了上半周，小小电动机由两节干电池供电。
线圈快速稳定转动过程中，线圈受到磁场的作用力时，线圈中的电流为0.67 A，则线圈快速稳定转动1 min内电路消耗的电能约为（）A．150 J B．120 J C．90J D．60J 4．（2021·湖北武汉市·中考真题）在如图所小的电路中，电源电压保持不变。
只闭合开关S1，将滑动变阻器的滑片P从最上端移动到最下端的过程中，电压表V2的示数最小值为3V，电压表V1与V2的示数之差变化了2V。
闭合开关S1和S2，将滑片P从最下端移动到最上端的过程中，电阻R3的最大功率为0.75W，当滑片P在中点时，电路总功率为P总，电压表V1与V2的示数之比为1:2。
P总为（）A．2W B．2.4W C．3W D．3.2W 5．（2021·江苏扬州市·中考真题）如图所示电路，电源电压保持6V不变，滑动变阻器的最大阻值为15Ω，定值电阻R2为5Ω，电压表示数为U1，R2的电功率为P2，电流表示数为I，闭合开关后，移动滑片P，下列图像可能正确的是（）A．B．C．D．二、多选题6．（2021·山东潍坊市·中考真题）充电宝内部主要部件是锂电池，充电宝铭牌上标注了锂电池的电压和容量，民航局规定严禁携带额定能量超过160W·h的充电宝乘机，则电压为3.7V、容量为下列数值的充电宝可以带上飞机的是（）A．10000mA·h B．40000mA·h C．50A·h D．30A·h7．（2021·天津中考真题）如图所示的电路，电源电压为12V，灯泡L1标有“6V 3W”字样。
2022年中考物理 专题15 电功、电功率和电热(原卷版)(第1期)
17.（2022·陕西省）如图是某家用电扇的铭牌。
（1）电动机的工作原理是磁场对通电导体有___________的作用；电扇正常工作时，电能主要转化为___________能；
（2）电扇底座与地面总接触面积为 ，电扇静止时对水平地面的压强是多少？（g取10N/kg）___________
（3）电扇使用事项中明确规定：“禁止用手或其他物体阻挡叶片转动”，这是因为正常工作的电扇，如果叶片被卡住而不转动时，电能将全部转化为内能，很容易烧坏电动机线圈。已知线圈电阻为22Ω，正常工作的电扇叶片被卡住不转时，线圈中的电流为多少___________？若此状态持续1min，则线圈中电流产生的热量是多少？___________
18.（2022·四川自贡）小亮在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示， 、 均是发热电阻（阻值不随温度变化），欲将质量为1kg，初温为 的汤加热至 ，设此汤的比热容为 ，求：
额定电压
220V
额定功率
低温档
48.4W
高温档
500W
（1）汤需要吸收的热量；
（2）利用电饭煲高温挡煲汤时，电饭煲正常工作且不考虑热损耗，则需要多少时间？
15.（2022·陕西省）如图-1所示电路，电源电压不变，L是额定电压为2.5V的小灯泡，R为滑动变阻器。闭合开关，滑片P在某两点间移动的过程中，电流表A与电压表V1的示数变化关系如图-2所示。当电流表示数为0.2A时，两电压表的示数相等，则电源电压为___________V。小灯泡正常工作时的电流为___________A，此时滑动变阻器接入电路的阻值为___________Ω，电路的总功率为___________W。
10.（2022·安徽省）如图所示，电源电压保持 不变，电阻 、 。闭合开关 ，则通电 ，电阻 产生的热量为______ 。
中考物理 专题25 电学之电功和电热的区别与计算(含解析)1
专题25 电学之电功和电热的区别与计算一、选择题1.（2014·宜昌）电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，其原因是（）A．通过电炉丝的电流大 B．通过电炉丝的电流小C．电炉丝的通电时间长 D．电炉丝的电阻大【答案】D考点：焦耳定律的应用2.（2014·本溪）下列用电器与电水壶工作原理相同的是（）A．电风扇B．电饭锅C．洗衣机D．液晶电视【答案】 B考点：电流的热效应3.（2014·衡阳）将两根电阻丝R1、R2分别插入甲、乙两瓶等质量煤油中，串联接入电路，R1：R2=2：3。
通电一段时间后，R1、R2产生的热量之比为（）A．2：3 B．3：2 C．4：9 D．9：4【答案】A【解析】由于两电阻丝串联，所以通过两电阻丝的电流相同，在相同通电时间内，根据公式=I2R t，则产生的热量之比等于电阻之比2：3．考点：焦耳定律4.（2014·无锡）为了探究“电流通过导题产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置，已知所用蓄电池电压相等且保持不变，R1＜R2，装入烧瓶的煤油质量相等，下列有关此探究活动的各种表述，错误的是（）A．在此实验中，电流通过导体产生热量的多少是通过温度计示数变化的大小体现出来的B．甲装置可探究电流通过导体产生的热量与电阻是否有关C．比较相同通电时间内a、c两支温度计示数变化情况，可探究电流产生的热量与电流是否有关D．在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多【答案】D【解析】 A选项，两个烧瓶中装的煤油质量相同，当电阻丝通电后，电流产生热量使煤油温度升高，从而使温度计示数上升，因此可根据温度计示数的大小可知温度升高的多少，A正确。
B选项，甲中两电阻串联，则两电阻中的电流相等，可以探究热量与电阻大小的关系， B正确。
C选项，甲乙两图中，通过电阻R1的电流不同，比较相同通电时间内a，c两支温度计示数变化情况，可探究电流产生的热量与电流是否有关，C正确。
中考物理知识点汇编专题15电功、电功率和电热(解析版)
专题15电功、电功率和电热一、单选题1．（2021·黑龙江绥化市·中考真题）一个电热水壶，其铭牌标注了额定电压为220V ，额定功率为1800W 。
该电热水壶正常工作时，将1.5L 水加热，使温度从20℃升高到80℃，所用时间为250s ，则该电热水壶的加热效率是（ ） A ．75% B ．84%C ．88%D ．95%【答案】B 【详解】 水的质量3333110kg/m 1.510m 1.5kg m V ρ-==⨯⨯⨯=将1.5L 水加热，使温度从20℃升高到80℃，吸收的热量()()354.210J / 1.5kg 80C 20C 3.7810J Q cm t kg C =∆=⨯⋅︒⨯⨯︒-︒=⨯电热水壶所用时间为250s 消耗的电能51800W 250s 4.510J W Pt ==⨯=⨯该电热水壶的加热效率是553.7810J84%4.510JQ W η⨯===⨯ 故A 符合题意，BCD 不符合题意。
故选A 。
2．（2021·广东中考真题）如图中，灯泡L 1、L 2分别标有“6V 3W ”“6V 6W ”字样，电源电压不变，开关S 闭合，①只闭合S 1，灯泡L 1、L 发光；②只闭合S 2，灯泡L 2、L 发光，灯泡L 在②中比在①中（设灯丝电阻不变）（ ）A ．电功率较大，亮度较亮B ．电功率较小，亮度较暗C ．电功率相同，亮度相同D ．电功率较大，亮度较暗【答案】A 【详解】灯泡L 1、L 2分别标有“6V 3W ”“6V 6W ”字样，它们的电阻分别为22111(6V)12Ω3W U R P ===22222(6V)6Ω6WU R P ===R 1阻值大于R 2阻值，只闭合S 1，灯泡L 1、L 串联，只闭合S 2，灯泡L 2、L 串联，两种接法对比，L 2、L 串联时，总电阻小，电流大，L 功率较大，更亮，故A 符合题意。
故选A 。
3．（2021·黑龙江中考真题）将“220V 60W ”的灯泡L 1和“220V 40W ”的灯泡L 2，串联在220V 的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（ ） A ．灯泡L 1比灯泡L 2亮 B ．灯泡L 2比灯泡L 1亮 C ．两灯泡的总功率大于40WD ．两灯泡的实际功率都变为其额定功率的一半 【答案】B 【详解】A B ．灯泡L 1的电阻为()221220V ==806.760WU R P =Ω 灯泡L 2的电阻为()222220V =121040WU R P =Ω 由于串联，电流相同，电阻大的电功率大，灯泡亮，故A 错误；故B 正确； C ．总电阻为12=806.7+1210=2016.7R R R =+总ΩΩΩ则总功率为()22220V ==24W 2016.7U P UI R ==Ω故C 错误；D ．由于电阻不同，电压不同，电压没有变为原来的一半，故两灯泡的实际功率也没有变为其额定功率的一半，故D 错误。
九年级物理专题-电功和电热经典习题(含答案)word版
九年级物理专题-电功和电热经典习题（含答案）【例题选讲】例1、灯泡L 1和L 2串联在电路中，L 1的电阻比L 2大，在相等的时间里，电流做的（ ） A 、L 1灯做的功多 B 、L 2灯做的功多 C 、两灯一样多 D 、无法确定解：两灯串联，通过两灯的电流相同，时间也相等，由W=UIt 和U=IR 得W=I 2Rt 可知电功与电阻成正比，而L 1的电阻大于L 2的电阻，所以电流通过L 1做功多，本题应选A 。
例2、把“12V 、8W ”的电灯接到9V 的电路中，它的实际功率为多大？ 解：WV R U P W V P U R RU P 5.418)9(188)12(22222=Ω==∴Ω===∴=实实例3、现有甲、乙、丙三盏灯，分别标有“220V 、40W ”、“110V 、40W ”、“36V 、40W ”的字样，它们均在额定电压下工作，比较它们的亮度，哪一盏灯最亮。
答：三盏灯的亮度完全相同，因为它们均在额定电压下工作，所以它们的实际功率也就是它们的额定功率均为40W 。
例4、一台“220V 、1000W ”的电炉，想把它改装后接到110伏的电源上，但功率保持不变，以下哪个措施是正确的（ ）A 、将电炉丝截掉一半后接入电路B 、将电炉丝截掉四分之三接入电路C 、将电炉丝分成等长的两段，然后并联接入电路D 、将电炉丝截掉四分之一后接入电路 解：根据题意要求额实U U 21=时，P 实=P 额。
由R U P 2=可知要满足题设条件，只有改变电阻R ，才能满足要求。
由121212441R U R U R UP 额额实实===若时1241R R =，P 实才能等于P 额。
所以1241R R =是选择答案的首要依据，在上述四个答案中可发现（B ）（C ）均满足条件，究竟两个答案谁更合理呢？我们还应该考虑当U 变化后，R 也变时，I 是否变化，对于一个能正常工作的电阻来说，它有一个额定电流，若实际电流超过它允许的额定电流，则它必将烧毁，所以接下来应判定（B ）（C ）中由实际电路中通过的电流大小。
2021中考物理专项练习：电功及电热
中考物理电功和电热及答案1、关于电功，下列说法不正确的是()A．电功是表示电流做功多少的物理量B．电流做功越多，消耗的电能就越多C．用电能表可以直接测量电流做功的多少D．电功就是电能，两者是一回事【答案】D2、有几名同学对电功率的概念有以下几种理解，你认为正确的是()A．电功率是表示电流通过用电器时做功多少的物理量B．电功率是表示电流通过用电器时做功快慢的物理量C．电功率大的用电器工作时消耗的电能一定多D．电功率大的用电器工作时所用的时间一定少【答案】B3、在“测定小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是()A．保护电路B．调节小灯泡两端的电压C．多次测量取平均值以减小误差D．测出小灯泡在不同电压下的电功率【答案】C4、如图两个发热电阻R l<R2，当它们并联在同一电源上时，闭合S后，对被凡士林粘住的相同火柴甲、乙，下列说法正确的是( )A．甲先掉下B．乙先掉下C、一起掉下D．都不会掉下【答案】A5、如图所示，A、B、C是家用冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是()A．三个插脚一样长B．A、C两插脚分别与电冰箱内部工作电路两端相连C．插入插座时，插脚C与火线相接，B与零线相接D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连【答案】D6、（双选）如图所示是某家庭电路的部分连接情况，下列说法正确的是（）A. 图中的两根进户线分别为火线和地线B. 该家庭同时工作的用电器的总功率不能超过4400WC. 该家庭一共用电123.4kkℎD. 当电路中发生漏电时空气开关会起到保护作用【答案】BC7、以下各单位中不是电功率单位的是()A．V·A B．J/s C．W D．kW·h【答案】D8、如图所示的用电器中，额定功率最接近10 W的是()【答案】C9、将一个标有“12V 15W”的灯泡接入某电路时，测得通过它的电流是1A，则它的实际功率( )A．小于15W B．等于15W C．大于15W D．不能确定【答案】A10、家中的洗衣机、空调、冰箱等家用电器都使用三线插头与三线插座，如图所示，插座中有一孔是用来接地的．如果插座中的这个孔不接地线，将会发生的情况是()A．人接触这些家用电器外壳时有可能发生触电事故B．这些家用电器不能正常工作C．这些家用电器的使用寿命会缩短D．这些家用电器可能会消耗更多电能【答案】A12、如图所示，电能表的示数为________ kW·h，在某段时间内，转盘转过1800圈，则此段时间内消耗了________度电．【答案】201.9 0.513、当某导体两端的电压是6 V时，通过的电流是0.3 A，当该导体两端的电压减小到3 V时，通过它的电流为________A，此时该导体消耗的电功率为_______W.【答案】0.150.4514、电热器是利用电流的工作的;在电饭锅、电熨斗、洗衣机中，不属于电热器的是.【答案】热效应洗衣机15、如图甲所示是使用测电笔的两种方法，使用方法正确的是________(选填“A”或“B”)，如果被测导线是________线，测电笔的氖管会发光．如图乙所示是某家庭电路的一部分，闭合开关发现电灯不亮，利用测电笔检测C、D两点时，无论开关断开或闭合，氖管都能发光，则电路中存在的故障可能是__________，这段电路在设计中存在的问题是______________.【答案】B火进户零线断了开关接在了零线与电灯之间16、电功的大小与________________、________、________有关．其计算公式为________．【答案】加在用电器两端的电压电流通电时间W＝UIt17、R1、R2分别连接成如图所示的甲、乙两种电路，R1=2R2，电源电压均为U.图甲电路中R1、R2在相同时间内产生的热量为Q甲1、Q甲2，则Q甲1: Q甲2= ;图乙电路中R1、R2在相同时间内产生的热量分别为Q乙1、Q乙2，则Q乙1: Q乙2= .【答案】2: 1 1: 218、某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。
2024年中考物理一轮专题训练：13电功和电热
专题训练13电功和电热考点指津本专题为电功和电热，知识掌握基本要求：知道电功率的物理意义；能求出用电器的实际功率和额定功率；会用“伏安法”测用电器的电功率；会读出电能表示数；能运用电能的有关公式求电能；了解电能和其它能的转化；能够正确画出家庭电路的电路图；知道家庭电路中电流过大原因；掌握安全用电常识；会进行电路故障的判断分析．中考命题热点：会求用电器的实际功率及额定功率；测用电器的电功率的实验；会求电流通过用电器所消耗的电能；识别电能与其它能量间的转化等；家庭电路中用电器正确连接；会判断电路故障及生活用电中的电能计算．1、下列所列的四个单位, 不是电功率的单位是 ( )A、瓦B、千瓦时C、焦/秒D、伏·安2、两个电热器的阻值之比为4:5,把它们并联起来接入电路, 相同时间内它们产生的热量之比是( )A、4∶5B、5∶4C、16∶25D、25∶163、一段电阻丝正常工作时, 电功率为20瓦, 若将这段电阻丝均匀拉长一些后, 再接入原来的电源上, 它的实际功率将( )A、等于20瓦B、大于20瓦C、小于20瓦D、无法比较4、灯上标着“220V, 100W”,若把它接入110伏的电源两端, 下面说法中正确的是 ( )A、它的额定功率变为原来的一半B、通过它的电流强度变为原来的1/4C、它的实际功率变为原来的1/4D、它的实际功率变为原来的1/25、在寻找熔丝熔断的原因中，下列原因中可以排除的是（）A、插座内部“碰线”B、插头内部“碰线”C、灯座内部“碰线”D、开关内部“碰线”6、下列做法中正确的是（）A、居民小院中突然停电，利用这个机会在家中检修日光灯B、测电笔中的电阻丢了，用一只普通电阻代替。
C、在有绝缘皮的通电电线上晾晒衣服D、检修电路时，应先切断闸刀开关7、照明电路中的电灯、开关正确的连接方式是（）A、灯和灯、灯和开关都应该并联B、灯和灯、灯和开关都应该串联C、灯和灯应串联，灯和开关应并联D、灯和灯应并联，灯和开关应串联8、如图电路, 灯泡L 与一定值电阻并联在一电源U 的两端, 电压U 保持不变, 当电键由断开到闭合时, 灯L 的亮度将( )A、变亮B、变暗C、亮度不变D、无法判断9、规格分别为“220V, 40W”、“36V, 40W”、“110V, 40W”的三盏电灯, 各自在额定电压下工作, 其发光情况为( )A、“220V,40W”电灯最亮B、“36V,40W”电灯最亮C、“110V, 40W”电灯最亮D、三盏电灯一样亮10、将一个标有“36V, 18W”的灯泡接入某电路中, 测得通过灯泡的电流强度为0.4安, 那么它的实际功率为( )A、小于18瓦特B、大于18瓦特C、等于18瓦特D、等于11.52瓦特11、家庭电路中使用用电器时，下列说法错误的是（）A、使用的用电器减少，干路中的电流也减少B、使用的用电器减少，电能表转盘转得慢C、使用的用电器减少，电路中的总电阻也变小D、使用的用电器减少，火线和零线之间电压不变12、电阻相同的两根导线连接后, 接到电压不变的电源上, 在相同时间内串联时产生的热量为并联时的 ( )A、1/4倍B、1/2倍C、2倍D、4倍13、一只“220V, 100W”的电灯与一个电阻器并联后, 接到220V的线路上, 如果电压不变, 则电灯的亮度将( )A、变亮B、亮暗C、不变D、无法确定14、白炽灯的灯丝断了之后, 如再搭上, 还会发光, 这时消耗电功率与原来相比 ( )A、增加B、减小C、不变D、消耗电功率的增减要由灯丝搭接的位置决定15、正常情况下零线与地之间的电压为＿＿＿伏，火线与零线之间的电压为＿＿＿伏。
2022年中考物理 专题15 电功、电功率和电热(原卷版)(第2期)
A. 只闭合S1时，向左移动滑片，A示数变大，V2示数变大；
B. 只闭合S1时，向左移动滑片，V2示数变化量的绝对值与A示数变化量的比值不变；
C. 只闭合S1时，向右移动滑片，R2两端的电压变化量的绝对值与R3两端的电压变化量相等；
D. 闭合S1、S2时，移动滑片，在保证电路安全的情况下，电路消耗的最大功率为3.6W
A. 电源电压是4V；
B.R2的阻值是10Ω；
C. 灯泡L的电阻值是R2的2倍；
D. 当开关S2断开S1和S3闭合时，电阻R2消耗的电功率是1.35W
8.（2022·贵州黔东南）如图所示，电源电压为4.5V保持不变，电压表的量程为 ，电流表的量程为 ，滑动变阻器R的规格是“25Ω 1A”，灯泡L上标有“2.5V 1.25W”的字样。若闭合开关S，在保证电路安全的情况下，忽略温度对灯丝电阻的影响，则下列说法正确的是（ ）。
（1）打印笔工作时有快、慢两挡，图乙中当S、S1都闭合时，处于_______挡；
（2）由图丙可知，该PTC材料的“居里点温度”是______℃。
22.（2022·河南）在图所示的电路中，电源电压不变，电阻R2的阻值为20Ω。闭合开关S，两电流表的示数分别为0.5A和0.2A，则电源电压为___________V，电阻R1的阻值为___________Ω。通电1min，该电路消耗的总电能为_____J。
九上物理第十章 电功和电热 电热器 电流的热效应练习、、
九年级物理第十五章电功与电热电热器电流的热效应1．电热器是利用电流做功，将电能转化为内能的装置．下列电器中，属于电热器的是( ) A．电水壶B．录音笔C．电须刀D．收音机2．下列生活中使用的设备或工具中，将电能转化为内能的是( ) A．电热杯B．荧光灯C．电视机D．电风扇3．如图所示家用电器中，属于电热器的是( )A．B．C．D．4．电视机、电烙铁和电风扇上都标有“220 V 60 W”字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量( ) A．电风扇最多B．电视机最多C．电烙铁最多D．三者一样多5．家用电器：电视机、电风扇、电饭煲、电冰箱，其中________属于电热器；电风扇工作过程中，需要实现的能量转化是将电能转化为_________．6．利用电流的热效应工作的家用电器是( ) A．电饭煲B．洗衣机C．电冰箱D．电视机7．小明购买的“电热驱蚊器”的额定功率是5 W，正常工作100s消耗的电能是_______J；把电蚊香片放在通电的驱蚊器上，过一会儿整个房间都充满了香味，是分子______的结果．8．某型号为SB987的品牌电热水壶的铭牌如下表所示．试推算：(1)电热水壶的电阻值．(2)将电热水壶装满水，从20℃加热到100℃，水吸收的热量．(3)额定电压下，要放出这些热量，电热水壶工作的时间(不计热量损失)．(4)用电高峰时间内用该电热水壶烧水，电压只有200 V，此时电热水壶发热时的功率大约是多大?9．信息是时代的产物．信息给生活和学习带来便利的同时，伪信息让我们走了许多弯路．学会鉴别信息的真伪，是时代对人们的新要求．报载广告：“……电热水器高效、节能、省时，规格：“220 V 300 W”，烧开普通保温瓶的一瓶水，仅需4 min……”(1)该广告列举“220 V、300 W、4 min”数据是为了说明：_______________．(2)应用所学的物理知识，推算该广告是否可信：根据公式__________估算，烧开此瓶水需要的热量约为__________J．根据公式__________4 min该电热器消耗电能产生的热量是_________J．该广告是__________(选填“真实”或“虚假”)广告．10．小明的爸爸从国外带回的一个电热水器，标有“110 V 500 W”的字样，为能让其在家庭电路中正常工作，小明给它串联了一个电阻．推算：(1)该串联电阻的规格(额定电压值、电阻值、额定功率)．(2)若在电热水器中盛入1 kg 20℃的水，问需多长时间能将水烧开?此结论的适用条件是什么?11．小明家铺设电路所用的电线，允许通过的最大电流是10 A．原有用电器的总功率为1 860 W，又新买来一台“220 V 1 000 W”的微波炉．在其他用电器全部使用的同时，他又将微波炉接入电路中，不久闻到一股电线烧焦的气味儿．(1)求此时电路中的总电流．(2)请你提出一条防止上述现象发生的合理建议．12．导体中有电流流过时，导体就会发热．此现象称为________．如图所示是小明“探究影响通电导体产生热量因素”的实验装置．观察图示操作信息可知：(1)探究的课题是：_________________________________．(2)导体产生热量的多少是通过_________反映出来的．(3)通过实验探究可能得到的结论是：____________________．13．小华要用如图所示的实验器材探究电压一定时，电流热效应与电阻的关系．其中，瓶内电阻丝的长度、粗细都相同．(1)用笔画线代替导线，帮他把电路连接完整．(2)电流产生热量的多少不易直接测量．实验中是通过________显示电流产生热量的多少的．用能直接观测的量来显示不易直接观测的量的方法叫“转换法”．这种方法在物理学的研究中经常用到，请你列举一例：________________．(3)实验中，除了控制电压一定外，还要控制的量有____________________．(4)若两个电阻丝的通电时间相同，则_________瓶内温度计的示数升高的多．14．小明在研究电热器的性能时，取了两只相同的杯子，装入质量相等的同种液体，将两只待研究的电热器A、B接入家庭电路，分别给两只杯子中的液体加热，如图所示．用温度计测出被加热的液体在不同时刻的温度，画出其温度随时间变化的图像，如图所示．(1)分析图像可知，电热器A、B的功率之比是_________，电阻之比是_________．(2)推断电热器A、B的功率间关系的依据是：______________________________．(3)推断电热器A、B的功率间关系的所用的物理公式：________________________．15．小明和小华合作探究“电流产生的热量跟哪些因素有关”．实验电路如图所示，探究过程中收集到的数据填写在下表中．步骤电阻R甲／Ω电阻R乙／Ω电流I甲／A电流I乙／A通电时间t甲／min通电时间t乙／min液柱甲上升情况液柱乙上升情况1 10 5 0.5 0.5 10 10 高低2 10 5 1 —10 10 较高—3 10 5 1 —11 11 最高—(1)根据实物电路，将实验电路图画在虚线框里．(2)由表中数据可知，实验前小明和小华对问题进行讨论分析，排除无关因素，最后锁定电流产生的热量跟__________个因素有关．(3)完成探究步骤1后，要等两玻璃管中的液柱________(选填“升高”或“降回”)到原来相同的高度，然后闭合开关，调节滑动变阻器的滑片向________(选填“左”或“右”)移动，使电流表指针指在________A的刻度线上．(4)通过对第2、3两步实验的分析比较，得出的结论是______，电流产生的热量越多．(5)实验中显示产生热量多少的方法是__________________________，应用的原理是_____________________________________________________．16．如图所示的实验电路中，R1、R2是两个电阻圈，R1的阻值大于R2的阻值，电阻圈上各夹一根火柴．接通电路，一会儿观察到两电阻圈上的火柴先后被点燃，这说明电流通过电阻时会产生热，将________能转化为___________能．若继续进行以下实验：(1)断开开关后，待两电阻圈完全冷却，再重新各夹一根火柴，使变阻器接入电路的阻值较大，接通电路，经历时间t1，R1上的火柴先被点燃．这说明，在电流和通电时间相同的情况下，_________越大，产生的________越多．(2)断开开关，待两个电阻圈完全冷却，再重新各夹一根火柴，使变阻器接入电路的阻值较小．接通电路，经历时间t2，R1上的火柴先被点燃，比较发现t2小于t1．由此推理，在电阻和通电时间相同的情况下，_________越大，产生的__________越多．17．如图所示，是用温度传感器测量得到的家用电热水壶加热和冷却过程中，温度随时间变化的图像，壶内盛有水1 kg．(1)实际加热过程中，电热水壶消耗的电功率P1与水每秒净吸收的热量(即水的实际吸热功率)P2相比较，P1__________P2(选填“大于”、“等于”或“小于”)，其原因是_______．(2)水的比热容取4．2×103J／kg·℃，t1=1 000 s至t2=1 300 s的冷却过程中，水散失的热量和平均散热功率P3(即每秒散失的热量)．(3)水温在80℃～84℃之间，给电热水壶加装自动保温的电加热器，补偿热量散失，则自动保温的电加热器的电阻是多少?(电热水壶的额定电压220 V)参考答案1．A 2．A 3．A 4．C 5．电饭煲机械能6．A 7．500 做无规律运动8．60．5Ω6．72×105 J 840 s 661 W 9．效率高，节能、省时Q=mC△t 6．72×105W=Pt 7．2×104虚假10．110V 24．2Ω500W 672 s 电热水器正常工作时11．13A 使用微波炉时，关掉其他家用电器，确保电路中的总电流不超过10A 12．电流的热效应通过的电流相同时，产生的热量与电阻的关系温度计的读数通过的电流相同时，电阻值越大产生的热量越多13．温度计的示数从斜面上滚下的小球，具有动能，其动能的大小，通过小球撞击木块后，木块移动的距离来表示两只瓶中煤油的质量相等甲14．3：2 2：3 由于装入的是质量相等的同种液体，功率之比等于同时间的温度之比Q=C m△t W=Pt 15．3 降回右 1 通电时间越长温度或刻度计液体的热胀冷缩特性16．电内电阻热量电流热量17．大于产生的热量会被电水壶吸收及散失到周围的空气里1．68×104J 56 W 864Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电功和电热》专题训练『考点指津』本专题为电功和电热，知识掌握基本要求：知道电功率的物理意义；能求出用电器的实际功率和额定功率；会用“伏安法”测用电器的电功率;会读出电能表示数；能运用电能的有关公式求电能；了解电能和其它能的转化；能够正确画出家庭电路的电路图；知道家庭电路中电流过大原因；掌握安全用电常识；会进行电路故障的判断分析。
中考命题热点:会求用电器的实际功率及额定功率；测用电器的电功率的实验；会求电流通过用电器所消耗的电能;识别电能与其它能量间的转化等；家庭电路中用电器正确连接；会判断电路故障及生活用电中的电能计算。
『练习测试』一、填空题1 •小兰的奶奶觉得家里的电褥子太热了，小兰就把电褥子的电阻线截掉一小段，这样电褥子在使用时就 ___________________ 热了。
（填“不”或“更”）2 .某家用电能表上标有“ 220V 10A 3000R / kWh'字样，当家中用电器全部工作时，电能表1min转了60转，由此可估算出该家所有用电器的总功率为 _____________________ ;若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加_______________________ W以下的用电器。
3•把标有“ 6V 3W”和“ 6V 6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为___________________________ ____________ V,两灯消耗的实际总功率为 _________________ Wo4.如图13-1所示，已知电源电压保持4. 5V不变，电压表量程0〜3V,滑动变阻器R的最大阻值20 Q, 小灯泡L标有“ 2.5V 1 .25W的字样。
闭合开关后，当小灯泡正常发光时，它的阻值为________________________________________ Q,滑动变阻器接入电路的阻值为_____________________ Q。
若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为 _______________ Wo® 13-15•小明家中有40W日光灯5盏，25W白炽灯4盏，100W彩电、1200W空调、700W电饭锅、1000W电水壶各一只，他应选择额定电流等于或稍大于_______________________ A的熔丝接在进户线上。
目前我市已实行新的分时电价政策，8 : 00到21 : 00电价为0. 55元/度，其余时间电价为0. 30元/度，若他家平均每天用电水壶烧水1h,小明将烧水时间由中午改在21 : 00以后。
这样，一个月（30天）他家能节约电费 _________________ 元o6.如图13-2所示，电源电压为6V且保持不变，电阻R的阻值为30 Q，滑动变阻器R'的阻值变化范围为0〜24 Q。
电流表的量程为0. 6A.当开关S闭合后，滑动变阻器接入电路的阻值允许调至的最小值为 ____________ Q。
滑动变阻器消耗的最小功率为________________ WoEl 13-27 •某台电饭锅说明书中所列主要数据如表:（1 ）这台电饭锅在额定电压下使用，通过的电流是_______________ A。
（2）电饭锅正常工作15min消耗电能 ____________________ kw・h,产生的热量是_________________________二、选择题&有两盏正在使用的白炽灯泡甲和乙。
若乙灯比甲灯亮，则（）A. 乙灯的灯丝电阻一定比甲灯的大B. 乙灯两端的电压一定比甲灯两端的大C. 电流通过乙灯做的功一定比甲灯的多D. 相同时间内乙灯消耗的电能一定比通过甲灯的多9 •在图13-3所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表A的示数为0. 5A,电压表V的示数为2V,则关于该电路，下述判断正确的是（）A. 电源电压是2VB. 灯泡的额定功率是1WC. 若滑片再向右滑动，灯泡有可能被烧毁D. 若滑片再向右滑动，电流表示数将减小，电压表示数将增大10.如果加在定值电阻两端的电压从8V增加到10V时，通过定值电阻的电流相应变化了0. 2A,则该定值电阻所消耗的电功率的变化量是（）A. 0. 4WB. 2. 8WC.3. 2WD.3. 6W11•如图13-4是伏安法测小灯泡电阻、功率的实验电路图。
小灯泡正常工作时，两电表的示数如图所示，则下列说法中不正确的是（）E13-4A. 在连接电路时，应将开关断开，并将变阻器阻值调至最大值B. 小灯泡的额定功率为0. 72W此时的电阻为8QC. 如果将滑片P向a端滑动，则电压表的示数将变大D. 如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率12•小明家新买一规格为“ 800W的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，你认为主要原因是（）A. 晚间电热水壶两端电压低于早晨电热水壶两端电压B. 晚间大气压升高，水的涨点升高，需要的热量比早晨高C. 晚间环境温度比早晨温度偏低D. 晚间烧水的热量散失比早晨多13. 如图13-5所示，电源电压不变，定值电阻R的阻值为18Q。
有四只白炽灯泡L i、L2、L3、L4，它们的规格分别为“ 3V2W、“ 6V2W、“ 12V2W、“ 24V2W。
当把它们分别接在电路中的M N两端时, 实际功率最大的是（）A. L iB. L2C. L3D. L414. 电工师傅常用一只标有“ 220V 40W的灯泡L o （检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图13-6所示。
当只闭合S、S时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色;当只闭合S S3时，L0正常发光。
由此可以判断（）A. L1所在的支路短路B. L2所在的支路断路C. L3所在的支路短路D. 各支路均完好三、实验与探究题15•晚上，婷婷自己在家，她把空调、电视机都开着，厨房里的微波炉正在加热中午剩下的“比萨” 饼，“对了！再用电热水壶烧点水喝吧。
”婷婷刚一插上电水壶，家里的保险丝就断了，请回答以下问题：（1 ）电热水壶是利用电流的 _____________________ 效应工作的，它工作时将电能转化成 __________________ 能,婷婷家里保险丝断熔断的原因是 ____________________________________________________________ ；（2 ）在黑暗中，婷婷想：为什么电热水壶可以将水烧开，而与它相连的导线却一点也不热？答：因为电热水壶和导线 ________ 联（选填“串”或“并”），通过它们的电流 _____________________ （选填“相等”或 “不相等”），电热水壶的电阻比导线 _____________________ （选填“大”或“小”），根据公式 __________________________ 可知，当 _______________________ 一定时，电流产生的热量与导体的电阻成正比 例，因此电热水壶可以将水烧开，而与它相连的导线却一点也不热；（3）婷婷修好了保险丝，婷婷想知道电热水壶的有关问题，她找出了说明书，数据如下：型号额定电压 额定功率 加热方式 壶体容积 夕卜 形LCJ-27 220V 600W 电发热800mL3170X 170 X 195cm请帮婷婷计算一下电热水壶正常工作时的电流和电阻，如果烧开一壶水大概要 15min ，那么烧开一壶水需要消耗 ________________________________ J 电能？16•小明同学在“测定小灯泡的功率”的实验中，所用小灯泡的额定电压是 2 • 5V ，电路原理图和实物图如图13-7所示。
按实验要求，他测出了一组实验数据，并记录了小灯泡亮度的变化情况，结果如下 表所示：（1）请你用笔画线代替导线，将实物图连接完整， 则小灯泡额定功率是 _____________ Wo（2 ）闭合开关，接通电路后，电流表、电压表工作正常，示数均不为零。
移动滑动变阻器滑片，发现电流表和电压表指针不随着发生变化，则可能的原因是 _________________________________________________________o（3）改正电路后进行实验， 测得某次实验结果如图 13-8所示，此时电流表的示数为 _______________________ A , 电压表的示数为 _________________ V o是 _________________________________________________________ ，改进的办法 是 ______________________________________ 。
还可以发现小灯泡的电阻随温度的升高 而 ______________________ o电压N2.00 2.50 2.80 电流/A0.270.300.32亮度变化暗T 亮(5)小明完成实验整理好器材离开后，他的伙伴小刚接着做同样的实验，小刚合理地连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，聪明的小刚猜想有下面几种可能:是变阻器断路；C.可能是小灯泡短路；D.可能是电流表断路。
表、电流表示数情况填入下表。
猜想电流表的读数将电压表的读数将如果A成立如果C成立(6)小刚解决疑问后，忽然发现电压表0〜3V档量程已损坏，小刚仍想测出小灯泡的额定功率。
他仔细观察电路，发现电源电压为6V,请你帮小刚设计一个电路，把电路图画在虚线框内。
按照新设计的电路图, 在测定小灯泡的额定功率时，应调节滑动变阻器，使电压表读数为________________ V。
四、计算与应用题17•在某一温度下，两个电路元件A和B中的电流与两端电压的关系如图13-9所示。
S13-9(1 )由图可知，元件 _____________________ 中的电流与它两端电压之间的关系遵循欧姆定律。
(2) 将A和B并联后接在电压为2. 0V的电源两端，求元件A的电功率及通过A和B的总电流。
18. 摩托车有左、右两个转向灯L左、L右，它们的规格均为“ 6V 9W，仪表上另有转向指示灯L,规格为“ 6V 1W，电源电压为6V。
当开关拨至左边时，L左正常发光，提醒行人摩托车将要往左转，而另一侧的L右与L组成如图13-10所示的电路，L发光用来提示司机L左亮了，但此时L右不发光，把开关拨至右边时的道理和左边一样。
