压力表选型

压力表选型

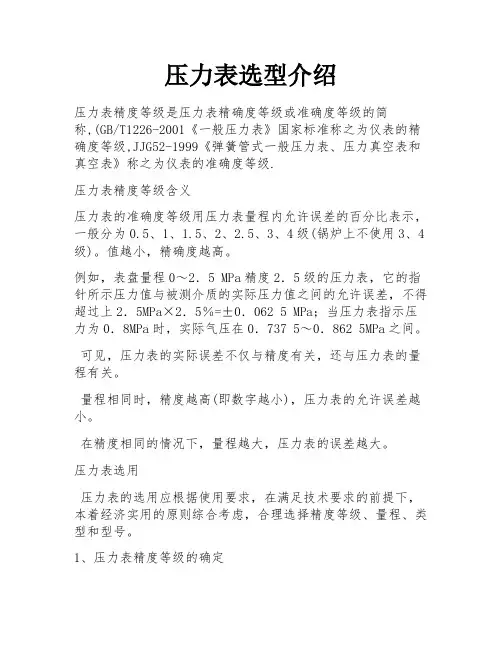

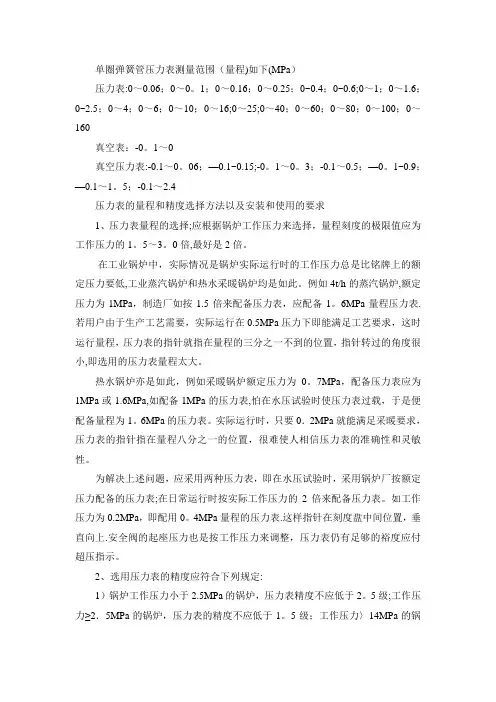

(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于

正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa

时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。

压力表的选择、校验和安装(图)

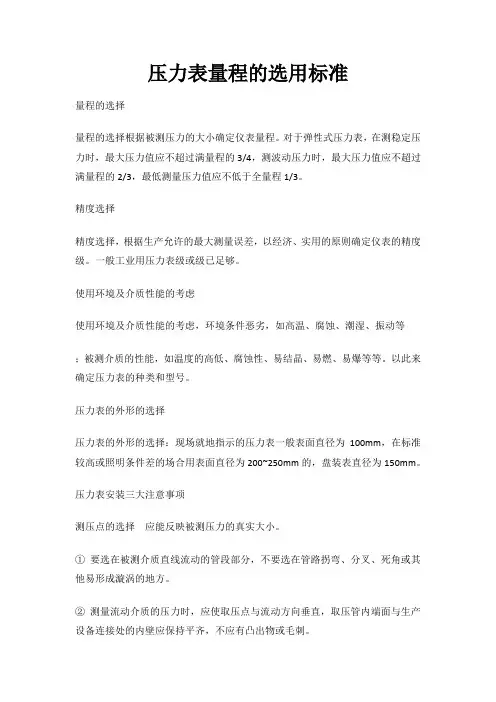

压力表种类、型号、量程、精度等级的选择。选择主要考虑三个方面：

（1）根据被测压力的大小，确定仪表量程。对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。为了保证测量精度，被测压力值应不低于全量程的1/3为宜。

（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。

（3）选择时要考虑被测介质的性质。如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。以此来确定压力表的种类、型号等。

二、压力表的校验

所谓校验，就是将被校压力表和标准压力表通以相同的压力，比较它们的指示数值。所选择的标准表的绝对误差一般应小于被校仪表绝对误差的1/3，所以它的误差可以忽略，认为标准表的读数就是真实压力表的数值。如果被校仪表对于标准仪表的读数误差，不大于被校仪表的规定误差，则认为被校仪表合格。

三、压力表的安装\试压

1、测压点的选择，所选择的测压点能反映被测压力的真实情况。

（1）要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。

（2）测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺。

（3）测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体。

（4）安装压力表：将合格压力表螺纹按照顺时针方向（缠生料带，缠4～5圈即可）用双手使压力表与表接头对正，缓慢上扣，上几扣确认没有偏扣后，再用两把活动扳手上紧

（5）试压：压力表上好后缓慢打开压力表截止阀，当压力表指针起压时停止，在压力不再上升时，仔细检查压力表接头有无渗漏，在确认无误后开大截止阀

2、导压管铺设

（1）导压管粗细合适，一般内径6～10mm，长度3～5m。

（2）当被测介质易冷凝或冻结时，必须加保温伴热管线。

（3）取压口到压力表之间应装切断阀，应靠近取压口。

3、压力表的安装

（1）压力表应安装在易观察和检修的地方。

（2）安装地点应力求避免振动和高温影响。

（3）测量蒸汽压力时应加装凝液管，以防止高温蒸汽直接和测压元件接触；对于有腐蚀介质时，应加装充有中性介质的隔离罐等。总之，针对具体情况（如高温、低温、腐蚀、结晶、沉淀、粘稠介质等），采取相应的防护措施。

压力表的连接处应加装密封垫片，一般低于80℃及2MPa压力用石棉纸板或铝片，温度及压力更高时（50MPa）用退火紫铜或铅垫。另外还要考虑介质的影响，例如测氧气的压力表不能用带油或有机化合物的垫片，否则会引起爆炸。测量乙炔压力时禁止用铜垫。

关于热电阻相关知识，我将在下篇文章里介绍。
