核磁共振仪器介绍培训课件

合集下载

磁共振成像设备 ppt课件

磁共振成像设备  ppt课件
磁共振成像设备
ppt课件
1
磁共振成像
Magnetic resonance imaging, MRI
• 利用生物内特定原子 磁性核在磁场中表现 出磁共振作用而产生 信号,经计算机空间 编码,重建而获得图 像的一种技术.
ppt课件
2
MRl(magnetic
resonance imaging)是 利用射频(radio frequency,RF)电磁 波对置于磁场中的含有自旋不为零 的原子核的物质进行激发,发生核 磁共振(nuclear magnetic resonance, NMR),用感应线圈检测技术获得 组织弛豫信息和质子密度信息(采集 共振信号),通过图像重建(数学方 法),形成磁共振图像的方法和技术。
基本没 有危害
屏蔽对外部 环境的放射 性照射 很高 (1-4mm)
不需要屏蔽 设备
较低 (5-15mm)
屏蔽来自外 部的电磁场 和金属重物 的影响 很高 (0.7-2mm)
不需要 屏蔽设 备 ?
ppt课件
14
X-CT
成像 时间 运行 耗费 系统 升级 成像 局限
4S~1m
ECT
1~20m
MRI
50~100ms (折合计算)
ppt课件 3
磁共振成像原理: •有信号:信号性质、信号来源、 信号产生及条件
成就一副图像的基本原理(要素或步骤)
•获取信号:如何获取、用何物获取
•处理信号:如何处理、处理方法、处理过程 •图像重建:重建原理、图像参数、质量控制
ppt课件 4
MRI的特点与意义
1、高、尖、新:高科技、边缘科学、发展迅速、产生了14位诺贝尔 奖金获得者
ppt课件
11
MRI的局限性

核磁共振设备介绍ppt课件

核磁共振设备介绍ppt课件
数据从实验室的录入错误
➢ 分析:
• 需要简单样品
无需脱水----近红外需要脱水 粗糙或有限的过滤,以保护阀门阀座
• 调试后有用的初步结果 • 项目大约6个月后取得回报
➢ 显著降低维护费用,简单的集成和快速的财务结果
分析仪的介绍
重点关注 :
• 提高仪器的性能 • 扩大应用范围 • 小型化,便捷化 • 降低安装费用 • 便于维护和服务
核磁共振设备介绍
目录
1 核磁共振
2 工艺流程 3 公司及产品介绍
4
公司案例
2
核磁共振是什么 ?
➢ NMR:将样品置于外加强大的磁场下。核自旋本身的磁场, 在外加磁场下重新排列,大多数核自旋会处于低能态。我们 额外施加电磁场来干涉低能态的核自旋转向高能态,再回到 平衡态便会释放出射频,这就是NMR讯号
拆装简单,维护方便
➢ 可直接进入到机壳内的任何一个 关键组件 :
• 磁体腔 • 可把电子腔完全弹出来,直接进
入到电子腔的任何组件:
RF-控制箱 配电箱 工业电脑
➢ 通过因特网,启动远程登录程序, 可调用所有的仪表参数,对仪器 进行维护和故障诊断
I/O容量
➢报警
• 10 个DI报警 • 受控于用户的组态报警逻辑
• 进入分析仪器的样品温度必须控制在 :
+/- 2.5 °C / 5° – 120 °C
• 有双阻塞部件和样品切换系统 • 无需除水 • 压力能达到 25 公斤
• 进入分析仪的样品流速 : ~1 L/Min
6
价值定位总结
➢ 控制:
• 实时准确流分析
从实验室允许的紧缩控制减少响应时间 多功能分析和增加有关物流矩阵信息,允许更好的管理决策(分子管理)

磁共振成像设备课件

磁共振成像设备课件

01
1970年代
02
1980年代
03
1990年代
04
21世纪
磁共振成像技术的应用领域
医学诊断
科学研究
其他领域
02
磁共振成像设备的结构 与工作原理
CHAPTER
磁体系 统
磁体类型
磁体结构
超导磁体、永磁磁体和常导磁体等。
磁体系统通常由磁体线圈、磁体容器 和冷却系统组成。
磁场强度
磁场强度决定了成像质量,常见的磁 场强度有0.5T、1.5T和3.0T等。
CHAPTER
设备操作流程
01
设备启动与关闭
02
患者检查准备
03
图像采集参数设置
设备日常维护
每日检查 定期清洁 定期校准
设备故障排除
故障识别
01
故障排除
02
预防措施
03
04
磁共振成像设备的安全 与防 护
CHAPTER
磁场安全
磁力对金属物品的吸引
1
磁场对人体的影响
2
安全检查与指导
3
射频安全
Байду номын сангаас磁共振成像设备课件
• 磁共振成像技术概述 • 磁共振成像设备的结构与工作原理 • 磁共振成像设备的操作与维护 • 磁共振成像设备的安全与防护 • 磁共振成像设备的未来发展与挑战
01
磁共振成像技术概述
CHAPTER
磁共振成像技术的原理
01
02
磁场强度
射频脉冲
03 信号检测与处理
磁共振成像技术的发展历程
安全监测与评估
定期对磁共振成像设备的电磁辐射进行监测和评估,确保符合相 关安全标准。

仪器分析—核磁共振ppt课件

仪器分析—核磁共振ppt课件

大, △E越大
B0外加磁场
无磁场 m= -1/2 E2= B0 △E=2 B0 m= +1/2
E1= -B0
(一)、核磁共振
由于磁场的作用,原子核一方面绕轴自
旋,另一方面自旋轴又围绕着磁场方向进动。
拉莫尔进动有一定的回旋频率 ,当发 生核磁共振时,自旋核的跃迁能量(E= 2B0 ) 必然等于射频辐射能量(E=h) ,则 h =ΔE
(2)不同原子核,磁旋比 不同,产生共振的条件不同,需要的磁场强度B0和 射频频率不同。
(二)、核自旋能级分布和驰豫
一定温度下,原子核处于低能级与高能级上 的核数目达到热平衡,且满足玻尔兹曼分布:
Ni kT e e N0 E
h kT
e
hB 0 2kT
式中,Ni和N0分别为处于高能集合处于低能级上 的核总数;ΔE为两能级之间的能量差;k为玻尔 兹曼常量;T为 热力学温度。
NMR是结构分析的重要工具之一,在化学、 生物、医学、临床等研究工作中得到了广泛 的应用。
核磁共振与紫外、红外比较
共同点都是吸收光
紫外—可见
红外
核磁共振
吸收 能量
紫外可见光 200~780nm
红外光 780nm~1000m
无线电波1~100m 波长最长,能量最 小,不能发生电子 振动转动能级跃迁
自旋-自旋弛豫: 处于高能态的核自旋体系将能 量传递给邻近低能态同类磁性核而回到低能态的 过程,称为自旋-自旋弛豫,自旋体系的总能量没 有改变。 自旋-自旋弛豫时间用t2表示。
二、核磁共振现象
(一)核自旋能级 把自旋核放在场强为B0的磁场中,由于磁矩 与磁场相 互作用,核磁矩相对外加磁场有不同的取向,共有2I+1个,各 取向可用磁量子数m表示 m=I, I-1, I-2, ……-I 每种取向各对应一定能量状态 I=1/2的氢核只有两种取向 I=1的核在B0中有三种取向

仪器分析第8章核磁共振PPT

仪器分析第8章核磁共振PPT
24
8.2 理论核磁共振的产生 8.2.3 经典力学-进动模型(precession)
•当带正电荷的、且具有自旋量子数的核会产 生磁场,该自旋磁场与外加磁场相互作用, 将会产生回旋,称为进动(Procession),如下 图.进动频率与自旋核角速度及外加磁场的 关系可用Larmor方程表示:
0 2 0 B0
18
➢对氢核来说,I=1/2,其m值只能有 21/2+1=2个取向: +1/2和-1/2.也即表示H 核在磁场中,自旋轴只有两种取向: 与外加磁场方向相同,m=+1/2,磁能级 较低; 与外加磁场方向相反,m=-1/2,磁能级 较高.
19
自旋量子数为1/2的核的能级分裂:
20
8.2.2 量子力学处理核磁共振的产生
➢总之,无论从何种模型看,核在 磁场中都将发生分裂,可以吸收一 定频率的辐射而发生能级跃迁.
27
8.2.4 不同核的NMR

天然同位素
存在比(%)
1H
99.98
13C
1.1*
19F
100
31P
100
14N
99.63
15N
0.37*
17O
0.037*
*天然丰度越低,测定越困难。
B0 = 2.35T E (J) (MHz)
第8章 核磁共振波谱法 (NMR)
Nuclear Magnetic Resonance Spectroscopy
8.1 概述 8.1.1 什么是核磁共振 8.1.2 NMR发展简介
1
第8章 核磁共振波谱法 (NMR) 8.1 概述
Nuclear Magnetic Resonance Spectroscopy 8.1.1 什么是核磁共振

核磁共振谱仪培训PPT

核磁共振谱仪培训PPT
Ningbo Institute of Material Technology and Engineering Chinese Academy of Sciences, NIMTE

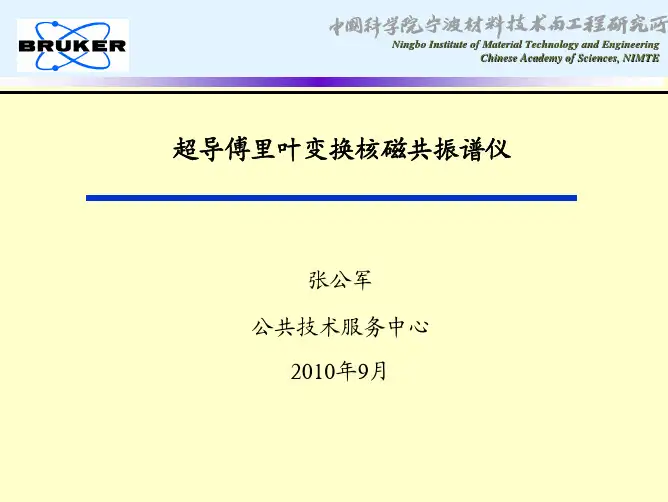

超导傅里叶变换核磁共振谱仪
张公军 公共技术服务中心 2010年9月
第一部分核磁共振的基本原理 第二部分核磁共振仪器介绍 第三部分核磁共振实验 第四部分核磁共振实验室安全注意事项
2010-10-12
S(ω)
第二部分核磁共振谱仪介绍——
400MHz AVANCEIII核磁共振谱仪 一、仪器的组成
磁体系统 机柜
操作控制台
2010-10-12
1.磁体系统, 包括磁体, 探头、匀场 系统和前置 放大器 (HPPR)
磁体
2010-10-12
(1)磁体,提供强而均匀的磁场 超屏蔽磁体,磁场强度9.4特斯 拉,具有液氦液面监视、液氦最小 液面报警,液氦自动监视和自动定 时记录功能。 (2)匀场系统 安装在磁体的下端,是一组载 流线圈,作用是通过补偿磁场不均 匀度来改善磁场一致性。
2010-10-12
六、傅里叶变换谱仪的工作原理: 磁化矢量、射频脉冲和FID信号
B0 M
±
B0 FID信号
±
±
RF 脉冲,覆盖了 很宽的频率范围。
M
接收器 Receiver FT
S(t)
当相应频率的射频场(RF)脉冲照射时,宏观 磁化矢量将围绕着射频场作用的方向从Z-轴 转到X-Y平面上.由该平面上的检测线圈检测 出时间域的FID信号,再通过傅立叶变换得到 频率域的核磁共振谱图.
2010-10-12
核的自旋角动量是量子化的,与核的自旋量子数I 的关系如下:
p= h 2π I ( I + 1) 1 3 I可以为0, , ,⋅ ⋅ ⋅ ⋅ ⋅ ⋅等值 1, 2 2 2

MRI概述解读ppt课件

MRI概述解读ppt课件

.
35
(四)附属装置
MRI设备还需要许多附属装置共同参与, 如磁屏蔽体、射频屏蔽体、冷水机组、不 间断电源、空调机以及超导磁体的低温保 障设施等。
.
36
六 MRI构成
超导型MRI设备由主磁体(含冷却装置)、 扫描床、梯度线圈、射频(radio frequency,RF)线圈、谱仪系统、控制柜、 人机对话的操作台、计算机和图像处理器等 构成。
4.计算机网络化
.
28
五、分类及构成
分类:临床应用型和临床研究 构成:
磁体系统 谱仪系统 计算机图像重建和显示系统 配套的附属装置组成
.
29
(一)磁体系统
由主磁体、均场线圈、梯度线圈、和射 频线圈组成,是磁共振发生和产生信号 的主体部分。
1.主磁体
主磁场的作用是产生静态磁场。磁场强 度、磁场均匀度和磁场稳定度是衡量磁 体性能的三大要素。
2.梯度磁场 :影响MRI设备的成像时间,也 决定图像的最高空间分辨力。
梯度切换时,变化的磁场在周围导体中感 应出圆形电流,称为涡流。
这些涡流自身又产生变化的磁场,其方向 与梯度线圈所产生的磁场相反。因此,涡 流会抵消和削弱梯度场,使梯度场波形畸 变,图像质量下降;
.
27
3.接收线圈 :提高接收线圈的效率和进一 步增加阵列线圈,将成为MRI设备临床中 的最大需要。改进接收线圈,使其能满足 介入治疗的需要。
1974年,曼斯菲尔德(Mansfield)研究出脉 冲梯度法选择成像断层的方法。
1975年,恩斯特(Ernst)研究出相位编码的 成像方法。
1977年,爱特斯坦(Edelstein)、赫切逊 (Hutchison)等研究出自旋扭曲(Spin Warp)成像法。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

US2
Ascend
Ascend Aeon Avance 1000
US2的漏磁非常 小,不会受振动 或热学环境变化 的影响。
• 独特的焊接技术促成最低 的漂移率,外部干扰抑制 (EDS)可以屏蔽掉高达 99% 的外部磁场干扰。
• 由于尺寸更小、重量更轻, 易于安放,降低了对房间 高度的要求
9
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之
7.仪器实例介绍处,请联系网站或本人删除。
德国布鲁克公司
/products/mr/nmr.html
10
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之
NMR Supercond处u,ct请in联g系M网a站g或n本et人s删(除超。导磁体)
优化:提高磁感应强 度、应用双共振技术、 信号累加等可以提高 灵敏度。
8
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之
6.核磁分析的一处,般请步联系骤网站或本人删除。
1. 核磁管的准备 2. 样品溶液的配制 3. 测试前匀场处理 4. 样品扫描 5.结果分析
选择合适规格的核磁管,确保清洗干净、烘干。 选择合适的溶剂,控制好样品溶液浓度。 将核磁管装入仪器,使之旋转,进行匀场。 按样品分子量大小,选择合适的扫描次数。 保存数据,采用专用软件进行图谱分析。
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之
主要内容
处,请联系网站或本人删除。
核磁共振波谱仪的原理 发展历程. 基本分类与组成. 连续波和脉冲波谱仪.
仪器介绍.
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之
1.核磁共振波谱处,仪请原联系理网站或本人删除。
2.核磁共振谱仪处,发请展联系历网站程或本人删除。
世界上第一台 NMR谱仪由 美国瓦里安公 司研制成功 (B=0.7T,V=3 0MHz)
日本(JEOL) 公司生产出世 界上第一台脉 冲傅里叶变换 NMR谱仪 (B=2.35T,V =100MHz)
德国布鲁克公 司推出全数字 化NMR谱仪
布鲁克公司推 出AVANCEⅢ 系列,频率突 破1GHz
片6 3
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之 处,请联系网站或本人删除。
超导磁体:铌钛或铌锡合金等超导材料 制备的超导线圈;开始时,大电流一次 性励磁后,闭合线圈,产生稳定的磁场, 长年保持不变;温度升高,“失超”; 重新励磁。
在低温4K,处于超导状态;磁场强 度>100 kG
超导核磁共振波谱仪: 200-400HMz;
可 高达600-900HMz;
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之
3.谱仪基本组件处,请联系网站或本人删除。
磁体 射频源 接收机
探头 匀场线圈 计算机系统
核磁共振波谱仪基本组成 产生静磁场;核自旋体系发生能级分裂; 激发核磁能级之间的跃迁; 接受微弱的NMR信号,放大变成电信号; NMR信号检测器,是谱仪的核心部件; 调整静磁场的均匀性,提高谱仪的分辨率; 控制谱仪,并进行数据显示和处理;
1953年
1964年 1971年 1979-1991年 1994年
22000055年年
2009年
美国瓦里安公 司研制出世界 第一台超导 NMR谱仪 (B=4.7T,V=2 00MHz)
德国布鲁克公 司分别率先推 出500、600、 750MHz超导 谱仪
瓦里安公司推出了数字化、 智能化程度更高的Varian NMR System。 布鲁克公司 推出了具有 第二代数字接收机的 AVANCE Ⅱ新系列。
表示。
稳定性
频率稳定性:通过连 续记录相隔一定时间 的两次扫描,测量其 误差; 分辨率稳定性:通过 观察峰宽随时间变化 的速率来测量的;
优化:提高磁场本身 空间分布的均匀性、 用旋转式样方法平均 磁场分布均匀。
灵敏度
灵敏度表征了波谱仪 检测弱信号的能力, 他取决于电路中随机 噪声的涨落,一般定 义为信号对噪声之比, 即信噪比。
环己烯的13C谱
特点: • 灵敏度高(是100倍), • 测量速度快,一般1H-NMR测量
累加10-20次,需时60s左右 • 样品量少。
7
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之
波谱仪的三大技处,术请联指系标网站或本人删除。
分辨率
表征波谱仪辨别 两个相邻共振信 号的能力,以最 小频率间隔Iv1-v2I
2
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之
3.谱仪分类及基处,本请组联系件网站或本人删除。
永磁、电磁、超导磁体谱仪 连续、分时、脉冲谱仪
高分辨液体、固体、微成像谱仪
现在,一般按照NMR波谱仪试验中射频场的施加方式,分为两大类: • 连续波NMR谱仪(CW-NMR)。 • 脉冲NMR谱仪(PFT-NMR)。 脉冲傅里叶变换波谱仪由于快速、灵敏等优点,成为当代主要NMR谱仪幻灯
N波的作用时,在它们的磁极之间发生的共振跃迁现象。
核磁共振谱仪正是用来检 测固定能级状态之间电磁 跃迁的设备。
原子核进动频率与外加磁 场的关系是:
W0=γΒ0=2πv0
γ:磁旋比,是原子核所 特有特征
1
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之
5
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之
4.连续波NMR处谱,仪请联系网站或本人删除。
原理:
把射频场连续不断的施加到试 样上,发射的是单一频率,得到 一条共振谱线。
可通过扫场和扫频两种方式实现, 扫场:V不变,改变B。 扫频:B不变,改变V。 实验室多用扫场法。
特点:
时间长,通常全扫描时间为 200-300秒。灵敏度低、所需样 品量大,对一些难以得到的样品, 无法进行NMR分析。
6
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿;如有不当之
5.脉冲傅里叶变处,换请N联系M网R站谱或本仪人删除。
原理: 恒定磁场,使用一个强而短的射频脉冲 照射样品,感应电流信号经过傅立叶变 换获得一般核磁共振谱图。
