北京交通大学微机原理实验报告
微机原理实验报告册(3篇)
第1篇一、实验目的1. 理解和掌握微机的基本组成和工作原理；2. 熟悉微机硬件设备和实验仪器的使用方法；3. 提高动手实践能力，培养解决实际问题的能力；4. 深入理解微机原理课程内容，为后续课程学习奠定基础。
二、实验内容1. 微机系统认识实验2. 微机硬件组成实验3. 微机指令系统实验4. 微机寻址方式实验5. 微机程序设计实验6. 微机接口技术实验三、实验仪器与设备1. 微机原理实验箱2. 示波器3. 数字万用表4. 计算机一台5. 实验指导书四、实验步骤与内容1. 微机系统认识实验（1）观察实验箱的结构，了解各个模块的功能；（2）熟悉实验箱的电源、复位、运行等按钮的使用方法；（3）学习微机系统的工作流程，包括加电、复位、启动等过程；（4）观察微机系统启动后的运行状态，了解各个模块的协同工作。
2. 微机硬件组成实验（1）观察实验箱的CPU、内存、I/O接口等硬件模块；（2）学习CPU的内部结构，包括寄存器、控制单元、运算单元等；（3）学习内存的存储原理，了解ROM、RAM等存储器的特点；（4）学习I/O接口的工作原理，了解中断、DMA等传输方式。
3. 微机指令系统实验（1）学习微机指令系统的基本格式，包括操作码、地址码等；（2）掌握微机指令系统的寻址方式，包括立即寻址、直接寻址、间接寻址等；（3）编写简单的汇编语言程序，实现加、减、乘、除等运算；（4）学习微机中断处理过程，了解中断向量表、中断服务程序等概念。
4. 微机寻址方式实验（1）学习微机寻址方式的基本概念，包括直接寻址、间接寻址、寄存器寻址等；（2）编写程序，实现不同寻址方式下的数据访问；（3）观察不同寻址方式对程序执行速度的影响。
5. 微机程序设计实验（1）学习汇编语言程序设计的基本方法，包括数据定义、指令编写、程序结构等；（2）编写简单的程序，实现数据交换、排序等操作；（3）学习微机程序的调试方法，包括单步执行、断点设置等。
6. 微机接口技术实验（1）学习微机接口技术的基本概念，包括并行接口、串行接口等；（2）观察实验箱中的并行接口、串行接口等模块，了解其工作原理；（3）编写程序，实现数据在并行接口、串行接口之间的传输；（4）学习微机中断处理在接口技术中的应用。
微机原理实验报告 IO实验

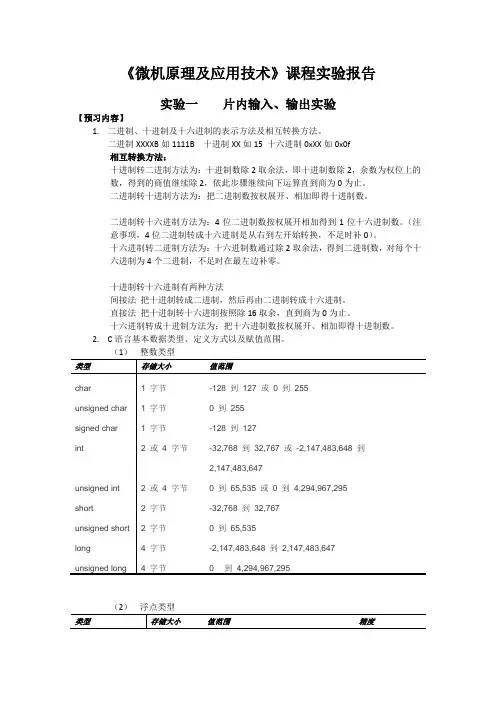

《微机原理及应用技术》课程实验报告实验一片内输入、输出实验【预习内容】1.二进制、十进制及十六进制的表示方法及相互转换方法。
二进制XXXXB如1111B 十进制XX如15 十六进制0xXX如0x0f相互转换方法：十进制转二进制方法为：十进制数除2取余法，即十进制数除2，余数为权位上的数，得到的商值继续除2，依此步骤继续向下运算直到商为0为止。
二进制转十进制方法为：把二进制数按权展开、相加即得十进制数。
二进制转十六进制方法为：4位二进制数按权展开相加得到1位十六进制数。
（注意事项，4位二进制转成十六进制是从右到左开始转换，不足时补0）。
十六进制转二进制方法为：十六进制数通过除2取余法，得到二进制数，对每个十六进制为4个二进制，不足时在最左边补零。
十进制转十六进制有两种方法间接法把十进制转成二进制，然后再由二进制转成十六进制。
直接法把十进制转十六进制按照除16取余，直到商为0为止。
十六进制转成十进制方法为：把十六进制数按权展开、相加即得十进制数。
2.C语言基本数据类型、定义方式以及赋值范围。
（1）整数类型（2）浮点类型3.写出至少一种软件延时程序并说明原理。
基本原理：利用循环结构反复执行空语句占用指令周期，实现等待延时。
void Delay1ms() //@12.000MHz{unsigned char i, j;i = 2;j = 239;do{while (--j);} while (--i);}4.掌握for循环及while循环，掌握if语句及switch语句。
for语句for (/*初始化 int i=0*/; /*判断条件 i<count*/; /*执行语句 i++*/) {/* code */}while语句while (/* condition */){/* code */}do{/* code */} while (/* condition */);switch/case语句switch (/*表达式*/){case/*值1*/ : /* code */; break;case/*值2*/ : /* code */; break;...default : /* code */break;}If/if-else语句if (/* condition */){/* code */}else if (/* condition */){/* code */}else{/* code */}5.什么是单片机？什么是单片机最小系统？单片机最小系统三要素是什么？单片机（Microcontrollers，亦称MCU），即单芯片微型计算机，包括了CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能集成到一块硅片上构成的一个小而完善的微型计算机系统。
答案版_微机原理实验报告
《微机原理及接口技术》实验报告2013～2014学年第一学期班级姓名学号指导教师实验一Emu8086软件的使用一、实验目的1、熟悉汇编语言开发环境。
2、掌握Emu8086软件使用方法。
3、理解寻址方式的意义。
二、实验环境1、硬件环境：微机。
2、软件环境：Emu8086 4.07。
三、实验内容1、安装及运行Emu8086将老师发给大家的emu8086软件安装在自己的微机上，然后双击运行桌面上的快捷方式Emu8086，单击“new”按钮，选择“COM template”，然后单击“OK”按钮。
准备在光标闪烁处输入代码。
2、熟悉Emu8086的基本操作（1）有以下程序段，请正确填空。
MOV AX，10000MOV BX，0E49AHADD AX，BXHLT ；表示CPU停机该程序段执行后，AX=__0BAAH___，BX=_E49AH____，CF=__1___，OF=___0__，SF=___0__，ZF=__0__。
（2）上机调试并验证。
单步执行物理地址可以察看flags的各标志十进制表示机器码的十六进制表示①输入（1）中的程序段。
②程序输入后，单击工具栏上的“emulate”按钮，开始执行程序。
③认识Emu8086的指令执行界面，如上图所示，并开始单步执行指令，观察每条指令执行后的情况，与自己的思考相验证。
④程序执行完毕，观察各寄存器的值以及flags中各状态的值，检测并纠正自己的错误答案，并找出错误的原因。
（3）寻址方式已知DS=1000H，ES=2000H，SS=3500H，SI=00A0H，DI=0024H，BX=0100H，BP=0200H，试写出以下各指令中源操作数的寻址方式，并计算出它们的物理地址。
① MOV AX,[100H]源操作数的寻址方式是__直接寻址__________，源操作数的物理地址是_10100H__________。
② MOV AX,[BP+10H]源操作数的寻址方式是__寄存器相对寻址___，源操作数的物理地址是_35210H__________。
微机原理实验报告
微机原理实验报告概述：微机原理是计算机科学与技术专业中的一门重要课程，通过实验学习，可以加深对计算机内部运行原理的理解，提高软硬件的开发和调试能力。
本实验报告将介绍我对微机原理实验的学习和思考。
实验一：二进制转换实验在这个实验中，我首先了解了二进制数的概念以及其和十进制数的转换方法。
通过实际操作，我加深了对计算机内部数据表示方式的理解。
这对于后续学习计算机系统结构和编程语言至关重要。
实验二：逻辑门电路实验逻辑门电路是计算机硬件的基础组成部分，通过实验，我学会了使用逻辑门芯片构建各种逻辑电路，并能够通过真值表分析和验证逻辑电路的正确性。
这对于理解计算机内部的数据处理和控制逻辑有着直接的帮助。
实验三：运算器设计实验在这个实验中，我通过学习和设计算术逻辑单元(ALU)，了解了计算机的算术操作过程，并能够通过运算器实现基本算术运算。
这对于理解计算机内部数据的处理和计算机指令的执行有着重要的意义。
实验四：存储器与外设实验存储器是计算机系统的重要组成部分，通过实验，我深入了解了存储器的类型、组织结构和访问方式，并通过外设与存储器的交互，实践了计算机系统的输入和输出过程。
实验五：微处理器实验微处理器是计算机系统中最核心的部件，通过实验，我学习了微处理器的基本运行原理，能够通过汇编语言编写程序，并通过微处理器执行程序实现特定的功能。
这个实验为我今后学习计算机体系结构和操作系统打下了坚实的基础。
实验总结：通过这几个实验，我深入了解了微机原理课程的实践内容和相关知识。
实验的过程中，我不仅学会了使用仪器设备和工具，还培养了自己的动手能力和团队合作精神。
通过不断的实践，我对计算机内部结构和运行原理有了更深刻的理解，也提高了我的问题解决能力和创新思维。
未来展望：微机原理实验的学习只是计算机科学与技术专业中的一小部分。
我希望在今后的学习过程中能加深对计算机体系结构、操作系统、编程语言等方面的学习，并不断深入钻研，成为一名优秀的计算机科学与技术专业人才。
微机原理实验三实验报告
实验3. 循环程序设计一、实验目的⒈掌握移位指令的使用方法。
⒉学会循环结构程序的编程方法。
⒊利用DEBUG调试程序查看循环程序循环过程中CS和IP的变化情况。
二、实验要求⒈编写程序并上机调试，记录运行结果。
⒉用DEBUG调试程序调试所编程序，查看并记录每条指令内存单元地址及执行结果（包括F标志寄存各位值。
）⒊注意观察并记录每条指令执行后CS和IP寄存器值变化情况，以加深对循环程序的概念的理解。
三、实验内容⒉编写统计15个学生数学学习成绩程序。
要求：分别统计出低于60分，60-69分，70-79分，80-89分，90-100分的人数，并存放到S5，S6，S7，S8，S9，S10对应内存单元中。
源程序代码;DATA SEGMENTDATA1 DB 55,60,65,88,67,70,75,80,77,85,90,66,95,53,100DATA2 DB 5 DUP(?)DATA ENDS;CODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXMOV CX,15LEA SI,DATA1LEA DI,DATA2AGAIN:MOV AL,[SI]CMP AL,90JB NEXT1INC BYTE PTR[DI]JMP NEXT0NEXT1:CMP AL,80JB NEXT2INC BYTE PTR[DI+1]JMP NEXT0NEXT2:CMP AL,70JB NEXT3INC BYTE PTR[DI+2]JMP NEXT0NEXT3:CMP AL,60JB NEXT4INC BYTE PTR[DI+3]JMP NEXT0NEXT4:INC BYTE PTR[DI+4]NEXT0:INC SILOOP AGAINMOV AH,4CHINT 21HCODE ENDSEND START程序运行结果截图：四、实验总结本次实验掌握移位指令的使用方法。
微机原理的实验报告
一、实验目的1. 理解微机的基本组成和各部件的功能；2. 掌握微机的工作原理和指令系统；3. 熟悉汇编语言程序设计的基本方法；4. 提高动手能力和实际操作技能。
二、实验内容1. 微机系统组成实验（1）实验目的：了解微机的基本组成和各部件的功能。
（2）实验内容：观察并记录微机系统的各个部件，如CPU、内存、硬盘、主板等，并了解它们的功能。
（3）实验步骤：①观察微机系统各个部件的连接情况；②了解各个部件的功能和作用；③分析微机系统的整体结构。
2. 微机工作原理实验（1）实验目的：掌握微机的工作原理。
（2）实验内容：观察并记录微机工作过程中的各个阶段，如指令的取指、译码、执行等。
（3）实验步骤：①观察微机工作过程中的各个阶段；②了解各个阶段的功能和作用；③分析微机工作原理。
3. 指令系统实验（1）实验目的：熟悉汇编语言指令系统。
（2）实验内容：学习汇编语言的基本指令，如数据传送指令、算术运算指令、逻辑运算指令等。
（3）实验步骤：①学习汇编语言的基本指令；②编写简单的汇编语言程序，实现数据传送、算术运算、逻辑运算等功能；③调试程序，观察程序运行结果。
4. 汇编语言程序设计实验（1）实验目的：提高汇编语言程序设计能力。
（2）实验内容：编写一个汇编语言程序，实现以下功能：①计算两个数的和；②判断一个数是否为偶数；③输出程序运行结果。
（3）实验步骤：①编写汇编语言程序，实现上述功能；②调试程序，观察程序运行结果；③分析程序运行过程，确保程序正确性。
三、实验结果与分析1. 微机系统组成实验：通过观察和记录微机系统的各个部件，了解了微机的基本组成和各部件的功能。
2. 微机工作原理实验：通过观察微机工作过程中的各个阶段，掌握了微机的工作原理。
3. 指令系统实验：通过学习汇编语言的基本指令，熟悉了汇编语言指令系统。
4. 汇编语言程序设计实验：通过编写汇编语言程序，提高了汇编语言程序设计能力。
四、实验心得通过本次微机原理实验，我对微机的基本组成、工作原理和指令系统有了更深入的了解。
微机原理的实验报告
微机原理的实验报告一、实验目的本实验旨在深入理解微机原理的相关知识，并通过实践操作，掌握微机原理的实验方法与技巧。
二、实验内容1. 搭建微机实验系统：根据实验所需，搭建适当的微机实验系统，包括各种硬件设备的连接与设置。
2. 硬件接口的实验：通过连接不同的硬件接口，进行实验操作，学习硬件接口的使用方法和原理。
3. 程序设计与调试实验：使用相应的汇编语言或高级语言，编写程序并进行调试，观察程序的执行结果。
4. 中断实验：通过调用不同的中断服务例程，进行实验操作，学习中断的使用原理和应用场景。
三、实验步骤与结果1. 实验步骤：(1) 搭建微机实验系统：按照实验指导书的要求，连接各种硬件设备，确保能够正常工作。
(2) 硬件接口的实验：选择一个硬件接口，例如并行口，通过编写相应的程序，实现读取和输出数据的功能。
观察实验现象并记录。
(3) 程序设计与调试实验：根据实验要求，选择适当的编程语言，编写相应的程序，并进行调试。
观察程序的执行结果，并记录相关数据。
(4) 中断实验：选择一个中断服务例程，例如键盘中断，通过编写相应的程序，实现对键盘输入的响应。
观察实验现象并记录相关数据。
2. 实验结果：(1) 硬件接口的实验结果：通过编写程序并连接硬件接口，成功读取和输出数据，实现了相应的功能。
(2) 程序设计与调试实验结果：编写的程序能够正确执行，并得到了预期的结果。
(3) 中断实验结果：编写的程序能够响应相应的中断信号，并实现了对键盘输入的处理。
四、实验分析与讨论1. 实验分析：通过本次实验，我们深入了解了微机原理的相关知识，并通过实践操作，掌握了微机原理的实验方法和技巧。
2. 实验讨论：在实验过程中，我们遇到了一些困难和问题，例如硬件接口的连接和调试，程序的编写和调试等。
但通过彼此的合作与讨论，我们最终解决了这些问题，并成功完成了实验。
五、实验总结通过本次实验，我们对微机原理有了更深入的理解，并通过实践操作，掌握了微机原理的实验方法和技巧。
微机原理(单片机汇编)实验报告
软件实验报告软件实验一一、实验目的1.熟悉软件实验的基本步骤和汇编程序的调试方法；2.了解内存块的移动方法；3.了解将十六进制数转换成ASCII值的方法。
二、实验原理用MOV和MOVX指令可以进行数据的赋值和移动，用循环可以完成大量数据的复制。
三、实验内容及步骤1、软件设置为模拟调试状态，在所建的Project文件中添加例程1的源程序进行编译，编译无误后，可以选择单步或跟踪执行方式或全速运行程序。
打开CPU窗口，观察CPU窗口各寄存器的变化。
打开View菜单中的Memory Window，可以观察内部RAM、外部RAM的数据和程序存储器中的程序。
在Address窗口输入X:8000H后回车，观察8000H-800FF起始的256个字节单元的内容。
2、新建一个Project文件，添加例程2的源程序进行编译，编译无误后，可以选择单步或跟踪执行方式或全速运行程序。
打开View菜单中的Memory Window，在Address 窗口的Memory#1输入X:3000H后回车，点击运行按钮后, 在Memory#2输入X:4000H后回车，观察外部RAM3000H和4000H中的内容。
3、添加将片内30H-3FH单元的内容复制片外片外1030H～103FH中的源程序，编译运行，观察比较30-3FH单元中的内容和片外1030H-103FH中的内容。
4、添加将30H、31H单元中的十六进制数，转换成ASCII码，存放到40H开始的4个单元中的源程序，编译运行，观察结果。
5、添加求内部RAM 30H—37H单元中8个无符号数的算术和的源程序，8个无符号数设定为25H，36H，4AH，65H，7FH，82H，9BH，1DH，观察39H，38H中的数字是否分别为02H，C3H。
四、实验结果1.步骤1的结果为8000H-80FFH的内容都为1.2.步骤2的结果为3000H起始的256个字节存储块与4000H起始的256个字节存储块各单元内数据对应相同。
微程序控制实验报告 北京交通大学
微程序控制器实验报告北京交通大学一、实验目的通过看懂教学计算机中已经设计好并正常运行的数条基本指令（例如:ADD、MVRR、RET等指令）的功能、格式和执行流程，然后自己设计几条指令的功能、格式和执行流程，并在教学计算机上实现、调试正确。
其最终要达到：1.深入理解计算机微程序控制器的组成和运行原理；2.深入地学习计算机各类典型指令的执行流程；3.对指令格式、寻址方式、指令系统、指令分类等建立具体的总体概念；4.学习微程序控制器的设计过程和相关技术。
二、实验内容综合型实验思考题1：在进行56页到59页的实验时，你可能已经发现不同指令在执行的过程中都会经过相同的微地址，也就是说，不同指令的微程序也有公用部分。
请你找出这些公共的微指令，说明它们所做的工作。
答：公共指令如下：（1）微址为00下址为00的指令，所做工作为：给出微程序的首地址并在启动时执行；（2）微址为30下址为3A的指令，所做工作为：完成检查中断请求。
思考题2：总结机器指令和微程序之间的关系。
答：机器指令和微程序之间的关系总结如下：（1）一条机器指令对应一个微程序，这个微程序是由若干条微指令构成的。
即，一条机器指令所完成的操作划分成若干条微指令来完成，由微指令编成的微程序进行解释和执行；（2）从指令与微指令，程序与微程序，地址与微地址的一一对应关系上看，前者与内存储器有关，而后者与控制存储器有关，与此相关也有相对应的硬设备；（3）机器指令是把程序员编写的程序经编译以后成为机器能执行的以二进制码形式表示的指令；在微程序控制的计算机中通过执行一串微指令完成一条指令的功能；思考题3：总结指令的一般流程。
答：流程如下图：设计型实验1设计几条指令的功能、格式和执行流程，设计每条微指令各字段的具体编码值，包括控制码的各字段、下地址字段、形成下址用到的条件码。
写出指令格式、指令功能、执行流程及对应的微程序，确定各步的控制信号。
设计一条新的机器指令，该指令的功能是把一个通用寄存器的内容与一个内存单元ADR中的内容相加，结果保存到另外一个通用寄存器中，即：DR <- [ADR] + SR1．实验课的分组组号：第1组；2．小组要求使用的操作码和微程序首地址：操作码71H，微程序首地址51H；3．新指令的指令格式：双字长指令：1-8位操作码：01110001；9-12位DR：0000；13-16位SR：0000；17-32位ADR：0000 0000 0000 0000。
北京交通大学微机原理实验报告(yuan)
微机原理实验报告隋伟08212013自动化0801目录一、I/O地址译码与交通灯控制实验 (3)二、可编程定时器/计数器（8253） (6)三、中断实验（纯DOS） (11)四、模/数转换器…………………………………………………………18五、串行通讯……………………………………………………………16六、课程综合实验(抢答器) ……………………………………………28七、自主设计实验——LED显示 (32)八、参考文献 (35)一、I/O地址译码与交通灯控制实验一.实验目的通过并行接口8255实现十字路口交通灯的模拟控制,进一步掌握对并行口的使用。
二.实验内容如图5-3，L7、L6、L5作为南北路口的交通灯与PC7、PC6、PC5相连，L2、L1、L0作为东西路口的交通灯与PC2、PC1、PC0相连。
编程使六个灯按交通灯变化规律燃灭。
十字路口交通灯的变化规律要求：（1）南北路口的绿灯、东西路口的红灯同时亮3秒左右。
（2）南北路口的黄灯闪烁若干次，同时东西路口的红灯继续亮。
（3）南北路口的红灯、东西路口的绿灯同时亮3秒左右。
（4）南北路口的红灯继续亮、同时东西路口的黄灯亮闪烁若干次。
（5）转（1）重复。
8255动态分配地址: 控制寄存器： 0C40BHA口地址： 0C408HC口地址： 0C40AH三．程序流程图和程序清单DATA SEGMENTX DB ?DATA ENDSSTACK1 SEGMENT STACKDW 100H DUP(0)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1 START: MOV AX,DATAMOV DS,AX;---------------INIT---------------- MOV DX,0EC0BH ;写控制字MOV AL,80HOUT DX,ALL3: MOV DX,0EC0AHMOV AL,24H ;南北绿灯，东西红灯亮OUT DX,ALCALL DELAYCALL DELAY ;长延时，3s左右CALL DELAYCALL DELAYCALL DELAYCALL DELAYCALL DELAYMOV BL,8MOV AL,04HL0: XOR AL,40H ;南北黄灯闪，东西红灯亮OUT DX,ALCALL DELAY ;延时CALL DELAYDEC BL ;闪烁几次JNZ L0CALL DELAYMOV AL,81H ;南北红灯亮，东西绿灯亮OUT DX,ALCALL DELAYCALL DELAYCALL DELAY ;长延时，3s左右CALL DELAYCALL DELAYCALL DELAYCALL DELAYMOV BL,9MOV AL,80HL1: XOR AL,02H ;南北红灯亮，东西黄灯闪OUT DX,ALCALL DELAY ;延时CALL DELAYDEC BLJNZ L1 ;闪烁几次CALL DELAYMOV DL,0FFHMOV AH,06HINT 21HJZ L3 ;六号功能判断若无字符输入ZF=1继续循环;------------------------------MOV AH,4CHINT 21H;-----------延时函数------------DELAY : PUSH CXPUSH DXMOV CX,1FFFHLOP1: MOV DX,0FFFFHLOP2: DEC DXJNZ LOP2LOOP LOP1POP DXPOP CXRETCODE ENDSEND START四．实验遇到的问题和解决方法问题：绿灯灭后黄灯没有出现闪烁的效果，一直保持常亮解决方法：修改程序，通过利用异或和循环指令使绿灯灭、红灯亮后，黄灯口的状态从0到1循环变换，并通过调用延迟子程序，从而实现人眼可辨的黄灯闪的效果。
北邮-通信工程-微机原理与接口技术-硬件实验-实验报告
微机原理硬件实验报告学院：信息与通信工程学院专业：通信工程班级：学号：班内序号：姓名：实验一I/O地址译码一、实验目的掌握I/O地址译码电路的工作原理。
二、实验原理和内容1、实验电路如图1-1所示，其中74LS74为D触发器，可直接使用实验台上数字电路实验区的D触发器,74LS138为地址译码器。
译码输出端Y0～Y7在实验台上“I/O 地址“输出端引出，每个输出端包含8个地址，Y0：280H～287H，Y1：288H～28FH，…… ，当CPU执行I/O指令且地址在280H～2BFH范围内，译码器选中，必有一根译码线输出负脉冲。
例如：执行下面两条指令MOV DX，2A0HOUT DX，AL（或IN AL，DX）Y4输出一个负脉冲；执行下面两条指令MOV DX，2A8HOUT DX，AL（或IN AL，DX）Y5输出一个负脉冲。
利用这个负脉冲控制L7闪烁发光（亮、灭、亮、灭、……），时间间隔通过软件延时实现。
2、接线：Y4/IO地址接CLK/D触发器Y5/IO地址接CD/D触发器D/D触发器接SD/D角发器接+5VQ/D触发器接L7（LED灯）或逻辑笔三、硬件接线图与软件程序流程图1、硬件接线图2、软件程序流程图四、源程序DATA SEGMENTDATA ENDSSTACK SEGMENT STACK 'STACK'DB 100H DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKDELAY1 PROC NEAR ;延时子程序MOV BX,500HPUSH CXLOOP2: MOV CX,0FFFHWAIT1: LOOP WAIT1DEC BXJNZ LOOP2POP CXRETDELAY1 ENDP;L7闪烁START: MOV CX,0FFFFH ;最大可循环次数LOOP1: MOV DX,2A0H ;灯亮OUT DX,ALCALL DELAY1MOV DX,2A8H ;灯灭OUT DX,ALCALL DELAY1LOOP LOOP1 ;循环闪烁CODE ENDSEND START五、实验结果灯L7闪烁，一段时间后停止。
微机原理实验报告
微机原理实验报告实验⼀DEBUG 调试实验类型：实验课时：指导教师：时间：2013 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.练习使⽤DEBUG，调试简单汇编程序。
⼆、实验要求1.掌握DEBUG的使⽤，调试程序。
2.读懂程序中各条指令，说明程序功能。
三、实验内容1.启动DEBUG，⽤A命令输⼊并汇编下列程序段。
100 MOV SI，200103 MOV CX，10106 MOV AL，0108 MOV [SI ]，AL10A INC SI10B INC AL10D DEC CX10E JNZ 108110 INT 3四、实验结果及分析实验⼆简单汇编语⾔设计实验类型：实验课时：指导教师：时间： 2012 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.巩固DEBUG及宏汇编的使⽤。
2.加深对指令的理解。
⼆、实验要求1.设堆栈指针SP＝2000H，（AX）=3000H,（BX）=5000H。
请编⼀程序将AX的内容和BX的内容进⾏交换。
请⽤堆栈作为两寄存器交换内容的中间存储单元，⽤DEBUG调试程序进⾏汇编与调试。
2.设DS＝当前段指地址，（BX）=0300H，（SI）=0002H，请⽤DEBUG的命令将存储器偏移地址300H~304H连续单元顺序装⼊0AH、0BH、0CH、0DH、0EH。
在DEBUG状态下送⼊下⾯程序，并⽤单步执⾏的⽅法，分析每条指令源地址的形成过程？当数据传送完毕时，AX中的内容是什么？程序清单如下：MOV AX，BXMOV AX,0304HMOV AX,[0304H]MOV AX,[BX]MOV AX,0001[BX]MOV AX,[BX][SI]MOV AX,0001[BX][SI]HLT3.设（AX）=0002H，编⼀个程序段将AX的内容乘10，要求⽤移位的⽅法完成。
三、思想描述实验内容1将两个寄存器的内容进⾏交换时，必须有⼀个中间寄存器才能进⾏内容的交换，如果⽤堆栈做为中间存储单元，必须遵循先进后出的原则。
微机原理软件实验报告
实验名称：汇编语言程序设计实验日期：2023年3月10日实验地点：计算机实验室实验者：张三一、实验目的1. 熟悉汇编语言的基本语法和指令系统。
2. 掌握汇编语言程序设计的基本方法。
3. 通过实验，加深对微机原理的理解。
二、实验内容本次实验主要涉及以下内容：1. 数据传送指令的应用2. 算术运算指令的应用3. 控制转移指令的应用4. 子程序设计三、实验步骤1. 编写一个简单的程序，实现以下功能：（1）将数据0x1234存入寄存器AX；（2）将数据0x5678存入寄存器BX；（3）计算AX和BX的乘积，并将结果存入寄存器DX；（4）将乘积的高16位和低16位分别存入寄存器CX和AX。
2. 编写一个程序，实现以下功能：（1）将数据0x1A2B3C4D存入内存单元[0x1000]；（2）从内存单元[0x1000]开始，读取连续4个字节的数据；3. 编写一个程序，实现以下功能：（1）定义一个子程序，实现两个整数的加法运算；（2）在主程序中调用该子程序，实现两个整数的加法运算。
四、实验结果与分析1. 数据传送指令的应用（1）将数据0x1234存入寄存器AX；MOV AX, 0x1234（2）将数据0x5678存入寄存器BX；MOV BX, 0x5678（3）计算AX和BX的乘积，并将结果存入寄存器DX；MUL BX（4）将乘积的高16位和低16位分别存入寄存器CX和AX； MOV CX, DXMOV AX, DX2. 算术运算指令的应用（1）将数据0x1A2B3C4D存入内存单元[0x1000]；MOV [0x1000], 0x1A2B3C4D（2）从内存单元[0x1000]开始，读取连续4个字节的数据； MOV AX, [0x1000]MOV BX, [0x1000+2]MOV CX, [0x1000+4]MOV DX, [0x1000+6]MOV AH, 0x0EINT 0x103. 控制转移指令的应用（1）定义一个子程序，实现两个整数的加法运算；ADD procedure:ADD AX, BXRET（2）在主程序中调用该子程序，实现两个整数的加法运算；MOV AX, 0x1MOV BX, 0x2CALL ADDMOV CX, AX五、实验心得通过本次实验，我深刻理解了汇编语言的基本语法和指令系统，掌握了汇编语言程序设计的基本方法。
微机原理与接口技术实验报告
微机原理与接口技术实验报告实验一，微机原理实验。
1. 实验目的。
本实验旨在通过对微机原理的实验，加深学生对微机原理相关知识的理解，提高学生的动手能力和实验技能。
2. 实验内容。
本实验主要包括微机原理的基本知识、微处理器的结构和功能、微机系统的总线结构、存储器与I/O接口。
3. 实验步骤。
（1）了解微机原理的基本知识，包括微处理器的分类、功能和工作原理。
（2）学习微机系统的总线结构，掌握总线的分类、功能和工作原理。
（3）了解存储器与I/O接口的基本概念和工作原理。
（4）进行实际操作，通过实验板进行微机原理实验，加深对微机原理知识的理解。
4. 实验结果。
通过本次实验，我深刻理解了微机原理的基本知识，掌握了微处理器的结构和功能，了解了微机系统的总线结构，以及存储器与I/O接口的工作原理。
通过实际操作，我对微机原理有了更深入的认识，提高了自己的动手能力和实验技能。
实验二，接口技术实验。
1. 实验目的。
本实验旨在通过对接口技术的实验，加深学生对接口技术相关知识的理解，提高学生的动手能力和实验技能。
2. 实验内容。
本实验主要包括接口技术的基本知识、接口电路的设计与调试、接口技术在实际应用中的作用。
3. 实验步骤。
（1）了解接口技术的基本知识，包括接口的分类、功能和设计原则。
（2）学习接口电路的设计与调试，掌握接口电路设计的基本方法和调试技巧。
（3）了解接口技术在实际应用中的作用，包括各种接口的应用场景和实际案例。
（4）进行实际操作，通过实验板进行接口技术实验，加深对接口技术知识的理解。
4. 实验结果。
通过本次实验，我深刻理解了接口技术的基本知识，掌握了接口电路的设计与调试方法，了解了接口技术在实际应用中的作用。
通过实际操作，我对接口技术有了更深入的认识，提高了自己的动手能力和实验技能。
总结。
通过微机原理与接口技术的实验，我对微机原理和接口技术有了更深入的理解，提高了自己的动手能力和实验技能。
希望通过今后的学习和实践，能够更加深入地掌握微机原理与接口技术的知识，为将来的工作和研究打下坚实的基础。
微机原理综合实验报告
微机原理综合实验报告随着计算机技术的不断发展，微机已经成为了我们日常工作和生活中不可或缺的一部分。
为了更好地了解微机的工作原理和实践应用，我们进行了微机原理的综合实验，本文将对此次实验进行详细的讲解和总结。
一、实验目的本次实验的主要目的是通过搭建计算机系统的全部硬件及连接，熟悉和掌握微机的工作原理和实际应用，实践操作模拟简单的计算机应用程序等。
二、实验步骤1.准备工作：搭建计算机实验系统所需的硬件和软件，包括主板、处理器、硬盘、内存、显示器等，同时，将各部件连接起来。
2.开机自检：按下计算机开机键后进行自检，检查各部件是否正常工作。
3.进入BIOS：进入BIOS设置，为系统配置提供支持。
4.安装操作系统：安装Windows操作系统5.应用程序：安装并应用简单的计算机应用程序，如表格制作、文档编辑等。
三、实验结果分析通过本次实验，我们深入了解了微机的硬件构成和软件运行原理，加深了对微机工作原理的认识。
在实践操作中，我们对计算机系统在实际应用中的硬件和软件环境有了深刻的认识和了解。
四、实验中遇到的问题及解决方法在实验中，我们遇到了一些问题，如计算机开机时无法启动、操作系统无法正常安装、硬件连接不正确等。
这些问题的出现主要是由于我们操作时没有细心和认真，没有按照实验指导书的步骤操作。
针对这些问题，我们仔细检查操作过程中的每一个步骤，重新进行操作，直至问题得到解决。
五、结论通过本次实验，我们深刻了解了微机的硬件构成和软件运行原理，了解了微机在实际应用中的硬件和软件环境。
同时，我们还掌握了微机应用的基本技能，如软件安装、简单文件的制作和编辑等。
通过实验的过程，我们深入体验了计算机系统的基本构成及实践应用，并发现并解决了其中存在的问题和疑问，从而加深了对计算机系统的理解和认识，为今后我们的进一步学习和实践打下了坚实的基础。
微机原理实验报告
微机原理实验报告一、实验目的本实验旨在通过实际操控和操作微型计算机，深入了解微机系统的组成和工作原理，加深对计算机硬件结构以及基本操作的理解，培养实际动手能力。
二、实验内容1.熟悉微机系统组成部分：主机、显示器、键盘等。
2.掌握微机系统的基本操作：开机、关机、复位、重启等。
3.了解微机系统的工作原理：运行机制、输入输出等。
4.实践运用微机系统进行一些简单的应用操作。
三、实验步骤1.开机操作：按下主机电源按钮，等待主机启动。
2.系统自检：主机启动后会进行自检操作，检查硬件是否正常。
如果发现问题，主机会发出蜂鸣声。
3.输入输出设备准备：连接好显示器和键盘，并检查是否正常连接。
4.系统登录：按照屏幕上的提示，输入用户名和密码进行系统登录。
5.系统操作：根据实验要求，进行相应的系统操作。
6.关机操作：在操作完成后，选择关机选项进行关机。
四、实验结果与分析通过本次实验，我掌握了微机系统的基本操作，并对其工作原理有了更深入的了解。
通过实际操作，我可以熟练地开机、关机、复位等操作，并可以进行一些简单的应用操作。
同时，我也了解到了微机系统由主机、显示器、键盘等多个组成部分组成，不同组成部分的协作工作实现了系统的正常运行。
五、实验心得通过本次实验，我对微机系统的组成和工作原理有了更深入的了解。
这对我后续学习计算机原理和操作系统提供了基础。
在实验过程中，我也发现了一些问题，比如操作系统选择界面的选择问题，我没有选择正确的操作系统，导致后续实验操作遇到一些困难。
这些问题提醒我在实际操作中需要格外注意，仔细阅读提示并选择正确的操作选项。
总结来说，本次实验对我深入理解微机系统的组成和工作原理提供了良好的机会。
通过实际操控和操作微型计算机，我对计算机硬件结构以及基本操作有了更直观的认识，掌握了一些基本操作技能。
在未来的学习和应用中，我将更加注重细节，提高自己的操作技能，并不断深入学习和了解更多关于微机系统的知识。
微机原理实验报告
微机原理实验报告实验目的，通过本次实验，掌握微机原理的基本知识，了解微机系统的组成和工作原理，掌握微机系统的组装和调试方法。
实验一，微机系统组成及工作原理。
1.1 微机系统的组成。
微机系统由中央处理器（CPU）、内存、输入设备、输出设备和外部设备等组成。
其中，CPU是微机系统的核心部件，负责控制整个系统的运行。
1.2 微机系统的工作原理。
微机系统的工作原理是通过CPU对内存中的指令进行解释和执行，从而实现各种功能。
CPU通过总线与内存、输入输出设备进行数据传输和控制信号的交换，实现对整个系统的控制和管理。
实验二，微机系统的组装和调试。
2.1 微机系统的组装。
在组装微机系统时，首先要选择合适的主板、CPU、内存、硬盘等配件，然后按照正确的安装顺序和方法进行组装。
组装完成后，还需连接电源、显示器、键盘、鼠标等外部设备。
2.2 微机系统的调试。
组装完成后，需要对微机系统进行调试，检查各个部件是否连接正确，是否能够正常工作。
通过BIOS设置和操作系统的安装，完成对微机系统的调试和配置。
实验三，微机系统的应用。
3.1 微机系统的应用领域。
微机系统广泛应用于各个领域，如办公、教育、科研、娱乐等。
在办公领域，微机系统可以用于文字处理、表格制作、图像处理等；在教育领域，微机系统可以用于多媒体教学、网络教学等。
3.2 微机系统的发展趋势。
随着科技的不断发展，微机系统也在不断更新换代，性能不断提升，体积不断缩小，功耗不断降低。
未来，微机系统将更加智能化、便携化，成为人们生活、工作不可或缺的一部分。
结论，通过本次实验，我对微机原理有了更深入的了解，掌握了微机系统的组成和工作原理，了解了微机系统的组装和调试方法，对微机系统的应用和发展趋势也有了一定的认识。
这对我今后的学习和工作将有很大的帮助。
微机原理及接口技术实验报告
微机原理及接口技术实验报告一、实验目的本实验旨在通过掌握微机原理和接口技术的实验操作，实践相关理论知识，加深对微机原理和接口技术的理解。
二、实验设备和材料1.计算机主机2.操作系统3.接口卡4.编程软件三、实验原理微机原理是指通过学习微机的结构、功能和工作原理，从硬件层面掌握微机的基本知识。
接口技术是指连接不同设备之间的通信和数据交换技术，通过学习接口技术可以实现设备的互联和数据的传输。
四、实验步骤1.将接口卡插入计算机主机的扩展槽中。
2.启动计算机，并加载操作系统。
3.打开编程软件，编写实验程序。
4.将编写好的程序烧录到接口卡中。
5.连接外部设备和接口卡，并确认连接正确无误。
6.运行程序，并观察外部设备和接口卡之间的数据交互情况。
7.分析实验结果，并记录实验数据。
8.关闭程序和计算机。
五、实验结果及分析通过实验我们成功连接了外部设备和接口卡，并实现了数据的传输和交互。
在程序运行过程中，我们观察到外部设备正常工作，并且与接口卡之间的通信稳定可靠。
根据实验数据分析，我们可以得出接口卡的性能良好，并且能够满足实际应用需求。
六、实验心得通过这次实验，我对微机原理和接口技术有了更深入的理解。
实践操作让我加深了对硬件设备和软件编程的认识，掌握了实现设备互联和数据传输的基本方法。
在实验过程中，我遇到了一些问题，如接口卡的插入和连接问题，但通过查阅资料和请教老师同学，最终成功解决了这些问题。
我发现实验不仅帮助我巩固了理论知识，也提高了我的实践能力和解决问题的能力。
总结起来，微机原理和接口技术是计算机相关专业的基础课程之一，通过实验的方式学习可以更好地将理论知识与实际应用相结合。
我相信通过不断的实践和学习，我会在微机原理和接口技术方面有进一步的提高和发展。
微机原理实验报告
微机原理实验报告
一、实验目的
本次实验的主要目的是了解微机原理、学习微机的基础知识、技能和操作方法，还有熟悉微机实验室的使用方法。
二、实验过程
在实验室中，我们首先进行了掌握微处理器的基本指令集和编程技巧的实验。
通过对微处理器的学习，我们了解到了微处理器的组成结构和工作原理，同时也了解了微处理器的基础指令集，包括数据的传送、算术、逻辑、分支、循环指令等等。
接着我们进行了CPU总线实验。
通过对CPU总线的学习，我们了解了CPU读写内部和外部存储器的方法和原理。
同时，我们学习了编写程序来控制CPU读写存储器等。
最后，我们进行了8255并行接口控制实验。
通过学习并实践8255并行接口控制实验，我们了解了接口及其编程。
三、实验结果
在实验中，我们成功地掌握了微处理器的基本指令集和编程技巧，了解了微处理器的组成结构和工作原理，同时掌握了CPU总
线实验和8255并行接口控制实验。
在实验中不仅增长了专业知识，而且也培养了我们的实验能力，并进一步增强了我们的实践能力。
四、实验心得
通过这次实验，我们意识到，要想成为一名优秀的计算机专业
人才，必须首先打牢微机原理的基础，通过大量的实践和实验，
来应用理论知识，深入了解计算机底层的数据处理方式以及处理
器和存储器的工作原理。
只有这样才能够在日后工作中运用自如，并且在以后的学习和研究中更具备竞争力。
在以后的学习中，我将持续学习和实践，不断探索和发现，提
升自身的能力，为未来的发展做好充分的准备。
微机原理与接口技术实验报告(重邮)
认识TDDEBUG集成环境实验日志实验题目：认识TDDEBUG集成环境实验目的及要求：1.熟悉汇编程序的开发过程。
2.认识Tddebug集成操作软件。
3.掌握在Tddebug集成环境中编辑、编译、连接汇编语言程序方法。
4.掌握INT 21H软件中断来调用DOS内部子程序的方实验主要步骤：1．运行Tddebug软件，选择Edit菜单编写实验程序2．使用Compile菜单中的Compile和Link对实验程序进行汇编、连接，生成执行文件。
3．使用Rmrun菜单中的Run运行程序，观察运行结果。
4．使用Rmrun菜单中的Debug调试程序，查看程序段、数据段、附加段装入内存后的分配情况。
单步执行数据传送指令后，观察各寄存器及数据区的内容。
过程如下：1)按F7单步执行，在代码区中有一个三角，表示正在执行的指令。
每一条指令的执行一定会使目标寄存器和状态寄存器发生变化，从相关窗口看结果。
2)检查内存数据区的内容，关键是找出用户程序的数据段和附加段：●方法1：在CPU窗口按Tab键使内存数据显示区成为活动区，按Ctrl+G键，输入：“DS或ES寄存器的值：偏移地址”，即可显示用户指定的数据区●方法2：选择菜单View| Dump，弹出内存数据显示窗口。
3) 查看执行结果：按Alt+F5，切换到用户窗口。
5.更改数据区中的数据，考察、调试程序的正确性。
6.参考程序：DDATA SEGMENT ；定义源数据段MSR DB "HELLO,WORLD!$"LEN EQU $- MSRDDATA ENDSEXDA SEGMENT ；定义附加数据段MSD DB LEN DUP(?)EXDA ENDSMYSTACK SEGMENT STACK ；定义堆栈段DW 20 DUP(?)MYSTACK ENDSCODE SEGMENT ；定义代码段ASSUME CS:CODE,DS:DDATA,ES:EXDASTART: MOV AX,DDATAMOV DS,AX ；装载数据段寄存器MOV AX,EXDAMOV ES,AX；装载附加数据段寄存器MOV SI,OFFSET MSRMOV DI,OFFSET MSDMOV CX,LENMOV BX,0NEXT: MOV AL,MSR[BX] ；开始传输数据MOV ES:MSD[BX],ALINC BXLOOP NEXTPUSH ESPOP DS ；将附加段寄存器指向的段值赋给数据段寄存器MOV DX,OFFSET MSDMOV AH,9INT 21H ；显示字符串MOV AX,4C00HINT 21H ；返回DOS状态CODE ENDSEND START实验结果及分析：结果屏幕显示所输入的字符串，在更改为字符串传送指令后，结果相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微机原理实验报告隋伟08212013自动化0801目录一、I/O地址译码与交通灯控制实验 (3)二、可编程定时器/计数器（8253） (6)三、中断实验（纯DOS） (11)四、模/数转换器…………………………………………………………18五、串行通讯……………………………………………………………16六、课程综合实验(抢答器) ……………………………………………28七、自主设计实验——LED显示 (32)八、参考文献 (35)一、I/O地址译码与交通灯控制实验一.实验目的通过并行接口8255实现十字路口交通灯的模拟控制,进一步掌握对并行口的使用。
二.实验内容如图5-3，L7、L6、L5作为南北路口的交通灯与PC7、PC6、PC5相连，L2、L1、L0作为东西路口的交通灯与PC2、PC1、PC0相连。
编程使六个灯按交通灯变化规律燃灭。
十字路口交通灯的变化规律要求：（1）南北路口的绿灯、东西路口的红灯同时亮3秒左右。
（2）南北路口的黄灯闪烁若干次，同时东西路口的红灯继续亮。
（3）南北路口的红灯、东西路口的绿灯同时亮3秒左右。
（4）南北路口的红灯继续亮、同时东西路口的黄灯亮闪烁若干次。
（5）转（1）重复。
8255动态分配地址: 控制寄存器： 0C40BHA口地址： 0C408HC口地址： 0C40AH三．程序流程图和程序清单DATA SEGMENTX DB ?DATA ENDSSTACK1 SEGMENT STACKDW 100H DUP(0)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1 START: MOV AX,DATAMOV DS,AX;---------------INIT---------------- MOV DX,0C40BH ;写控制字MOV AL,80HOUT DX,ALL3: MOV DX,0C40AHMOV AL,24H ;南北绿灯，东西红灯亮OUT DX,ALCALL DELAYCALL DELAY ;长延时，3s左右CALL DELAYCALL DELAYCALL DELAYCALL DELAYCALL DELAYMOV BL,8MOV AL,04HL0: XOR AL,40H ;南北黄灯闪，东西红灯亮OUT DX,ALCALL DELAY ;延时CALL DELAYDEC BL ;闪烁几次JNZ L0CALL DELAYMOV AL,81H ;南北红灯亮，东西绿灯亮OUT DX,ALCALL DELAYCALL DELAYCALL DELAY ;长延时，3s左右CALL DELAYCALL DELAYCALL DELAYCALL DELAYMOV BL,9MOV AL,80HL1: XOR AL,02H ;南北红灯亮，东西黄灯闪OUT DX,ALCALL DELAY ;延时CALL DELAYDEC BLJNZ L1 ;闪烁几次CALL DELAYMOV DL,0FFHMOV AH,06HINT 21HJZ L3 ;六号功能判断若无字符输入ZF=1继续循环;------------------------------MOV AH,4CHINT 21H;-----------延时函数------------DELAY : PUSH CXPUSH DXMOV CX,1FFFHLOP1: MOV DX,0FFFFHLOP2: DEC DXJNZ LOP2LOOP LOP1POP DXPOP CXRETCODE ENDSEND START四．实验遇到的问题和解决方法问题：绿灯灭后黄灯没有出现闪烁的效果，一直保持常亮解决方法：修改程序，通过利用异或和循环指令使绿灯灭、红灯亮后，黄灯口的状态从0到1循环变换，并通过调用延迟子程序，从而实现人眼可辨的黄灯闪的效果。
二、可编程定时时钟/计数器（8253）一、实验目的掌握8253的基本工作原理和编程方法。
二、实验内容1．按图5-1虚线连接电路，将计数器0设置为方式0，计数器初值为N（N≤0FH），用手动逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用逻辑笔观察OUT0电平变化（当输入N+1个脉冲后OUT0变高电平）。
图5-12．按图5-2连接电图，将计数器0、计数器1分别设置为方式3，计数初值设为1000，用逻辑笔观察OUT1输出电平的变化（频率1HZ）。
图5-2三．实验原理8253具有3个独立的计数通道，采用减1计数方式。
在门控信号有效时，每输入1个计数脉冲，通道作1次计数操作。
当计数脉冲是已知周期的时钟信号时，计数就成为定时。
作计数器时，要求计数的次数可直接作为计数器的初值预置到减“1”计数器中。
8253中各通道可有6种可供选择的工作方式，以完成定时、计数或脉冲发生器等多种功能。
本实验用到的是方式0—计数结束中断。
在写入计数值N之后的第一个CLK的下降沿将N装入计数执行单元，待下一个CLK的下降沿到来且门控信号GATE为高电平时，通道开始启动计数。
在计数过程中，OUT一直保持低电平，直到计数达“0”时，OUT输出由低电平变为高电平，并且保持高电平。
8253动态分配地址: 控制寄存器： 0C403H计数器0地址： 0C400H计数器1地址： 0C401H四．程序流程图和程序清单1）DATA SEGMENTN E QU 0BH ;计数器初值，不大于0FHCHL DB 0AH,0DH,'$' ;换行DATA ENDSSTACK1 SEGMENT STACKDW 100 DUP(0)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1START: MOV AX,DATAMOV DS,AX;--------------INIT----------------MOV DX,0C403H ;控制寄存器地址MOV AL,10H ;计数器0，低字节，方式0，二进制计数OUT DX,AL ;写入控制字MOV DX,0C400HMOV AL,NOUT DX,AL ;写入计数初值MOV CL,NL0: ;MOV AL,0 ;计数器0锁存;MOV DX,IO8253;OUT DX,ALMOV DX,0C400HIN AL,DX ;读取当前数值CMP AL,CLJNE L0 ;若AL不等于CL，则继续到L0循环DEC CL ;更改CL值MOV DL,ALCMP DL,09H ;是0~9吗？JLE ASCIADD DL,07H ;是A~FASCI: ADD DL,30HMOV AH,02H ;单字符输出计数器当前值INT 21HMOV DX,OFFSET CHL ;输出字符串换行MOV AH,09HINT 21HCMP CL,0JNL L0 ;CL不小于0时，继续循环;------------------------------MOV AH,4CHINT 21HCODE ENDSEND START2）DATA SEGMENTX DB ?DATA ENDSSTACK1 SEGMENT STACKDW 100H DUP(0)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1START: MOV AX,DATAMOV DS,AXMOV AL,36HMOV DX,0C403H ;写计数器0控制字OUT DX,ALMOV AX,1000 ;写计数器0初值MOV DX,0C400HOUT DX,AL ;先写低字节后写高字节MOV AL,AHOUT DX,AL;-----------------------------------------------MOV AL,76HMOV DX,0C403HOUT DX,AL ;写计数器1控制字MOV AX,1000 ;写计数器0初值MOV DX,0C401HOUT DX,ALMOV AL,AH ;先写低字节后写高字节OUT DX,ALCODE ENDSEND START五．实验遇到的问题和解决方案问题：计数初值没有显示出来解决方法：进行TD调试，发现逻辑上出现了问题。
修改程序，通过利用CMP AL,CL JNZ L0来实现将所有的计数值都显示出来。
三、中断实验（纯DOS）一、实验目的１、掌握PC机中断处理系统的基本原理。
２、学会编写中断服务程序。
二、实验原理与内容1、实验原理PC机用户可使用的硬件中断只有可屏蔽中断，由8259中断控制器管理。
中断控制器用于接收外部的中断请求信号，经过优先级判别等处理后向CPU发出可屏蔽中断请求。
IBMPC、PC/XT机内有一片8259中断控制器对外可以提供8个中断源：中断源中断类型号中断功能IRQ0 08H 时钟IRQ1 09H 键盘IRQ2 0AH 保留IRQ3 OBH 串行口2IRQ4 0CH 串行口1IRQ5 0DH 硬盘IRQ6 0EH 软盘IRQ7 0FH 并行打印机8个中断源的中断请求信号线IRQ0～IRQ7在主机的62线ISA总线插座中可以引出，系统已设定中断请求信号为“边沿触发”，普通结束方式。
对于PC/AT及286以上微机内又扩展了一片8259中断控制，IRQ2用于两片8259之间级连，对外可以提供16个中断源：中断源中断类型号中断功能52IRQ8 070H 实时时钟IRQ9 071H 用户中断IRQ10 072H 保留IRQ11 O73H 保留IRQ12 074H 保留IRQ13 075H 协处理器IRQ14 076H 硬盘IRQ15 077H 保留PCI总线中的中断线只有四根，INTA#、INTB#、INTC#、INTD#，它们需要通过P&P 的设置来和某一根中断相连接才能进行中断申请。
2、实验内容实验电路如图31，直接用手动产单脉冲作为中断请求信号（只需连接一根导线）。
要求每按一次开关产生一次中断，在屏幕上显示一次“TPC pci card Interrupt”，中断10次后程序退出。
三、编程提示1. 由于9054的驱动程序影响直写9054芯片的控制寄存器，中断实验需要在纯DOS的环境中才能正常运行。
这里指的纯DOS环境是指微机启动时按F8键进入的DOS环境。
WINDOWS重启进入MSDOS方式由于系统资源被重新规划过，所以也不能正常实验。
2. 由于TPC卡使用PCI总线，所以分配的中断号每台微机可能都不同，编程时需要了解当前的微机使用那个中断号并进行设置，获取方法请参看汇编程序使用方法的介绍。
（也可使用自动获取资源分配的程序取得中断号）3. 在纯DOS环境下，有些微机的BIOS设置中有将资源保留给ISA总线使用的选项，致使在纯DOS环境（WINDOWS环境下不会出现此问题）下PCI总线无法获得系统资源，也就53无法做实验，这时需要将此选项修改为使用即插即用。
