基于LABVIEW的计算器课程设计报告

石家庄经济学院专业实习报告班级：姓名:题目：基于LABVIEW的简易计算器设计2013年 1 月 15 日摘要虚拟仪器技术把现成即用的商业技术与创新的软、硬件平台相集成，从而为嵌入式设计、工业控制以及测试和测量提供了一种独特的解决方案。

使用虚拟仪器技术，工程师可以利用图形化开发软件方便、高效的创建完全自定义的解决方案，以满足灵活多变的需求趋势。

本次课程设计是基于LABVIEW所设计的计算器，目的是为了实现两个数之间的加、减、乘、除四则运算及开方、求倒、取负运算，达到简易计数器的功能。

编程的思想是完成一种运算的过程，这个过程是：输入第一个数，存储并显示；输入要进行运算的类型并存储；输入第二个数，存储并显示；按“=”运算或者按其它运算符号进行连续的运算时显示运算结果。

关键词：LABVIEW；计算器；四则运算；函数功能ABSTRACTThis experiment is to realize the sum of two Numbers, subtract, multiply, divide and root, then pour, simple operation, to bear the calculator. Programming is a complete thoughts of the operation process is complet,the number, storage and input to the input operations and storage input number of the second type, storage and press "=" or b y other operations symbol continuous operation result shows.KEY WORDS：LABVIEW；Calculator；Arithmetic；Function目录1 引言 (4)2 总体设计方案 (5)2.1 程序流程图 (7)2.2 簇中的各元素在条件结构中代表的序号 (8)2.3 具体实现过程 (8)2.3.1 前面板设计及键入感应 (8)2.3.2 运算变量的初始化 (9)2.3.3 数字1--9的输入 (10)2.3.4 数字0的输入 (11)2.3.5 小数点的输入 (11)2.3.6 结果去零操作 (12)2.3.7 “+/-”键的设计 (13)2.3.8 “+、-、*、/”四则运算 (14)2.3.9 等号键 (15)2.3.10 百分数运算 (15)2.3.11 开方运算 (15)2.3.12 取倒数运算 (16)2.3.13 退格键的设计 (16)2.3.14 清零键的设计 (17)2.3.15 停止键 (17)3 结论 (18)致谢 (19)参考文献 (20)附录 0基于LABVIEW的简易计算器设计1 引言本次课程设计是基于LabVIEW虚拟仪器系统开发与实践等原理与技术而设计的计算器，可以用来模拟真实计算器而进行一些简单的基本运算。

LABVIEW计算器设计报告

虚拟仪器大作业——模拟计算器班级:电1004姓名：学号：20102389一、设计思想：.创建3个字符串显示控件num1，num2，num3，其中：1、第一个输入数据存储在num1中2、第二个输入数据存入num2中3、将其赋给 num3，并使num2为空，以便输入的数据存入num24、所有的运算是在num1和 num3间进行5、运算结果都赋给result，同时赋给num1，用于下一次的运算.创建4个布尔开关按钮change，change1，change2，change3，其中：1、Change的真假用来判断是第一个数据还是第二个数据2、change1的功能是在输入=，运算完后，不需要初始化即可进行下一次运算3、change2用来去掉数据小数末尾的04、change3用来保证backspace键仅对输入的数据有效，对运算结果无效.创建2个数值显示控件type1，type2，并分别在其后面板的属性——数据类型——表示法中选择U8其中：1、type1用来存储运算符号2、type2用来保证连续“+、-、*、/”的正确性3、所有的运算结果都赋给result4、result经过去零处理后得到result1，将数据显示在前面板上。

二、实现过程1、面板按键的设计及感应首先，在前面板上建立一个簇然后在簇中再建立布尔量，复制20个以满足键的需求（0--9十个数字键，一个小数点键，一个等号键，四则运算键，一个开方键，一个平方键，一个倒数键，一个反号键，一个清零键及一个退出键并注意按键的顺序）。

将按键给值并作适当的美化处理在后面板中通过将簇中元素按产生的顺序组成一个一维数组，这样就实现了每个键与数字(0--20)之间的对应。

每次按下一个键时，通过查找出对应的键并把结果(对应的数字)连接到一个case结构，然后执行对应case结构中的程序，至此就完成了对一个键的感应过程。

2、数字的键入（0~8键入1~9数字）由于第一个输入和第二个输入所存放的地方不同（第一个存于num1，第二个存于num2→mun3再清空num2），所以有必要对此分开处理。

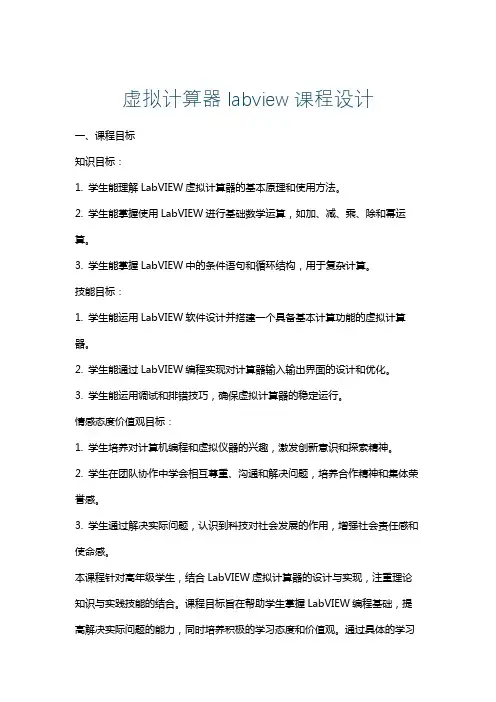

虚拟计算器labview课程设计
