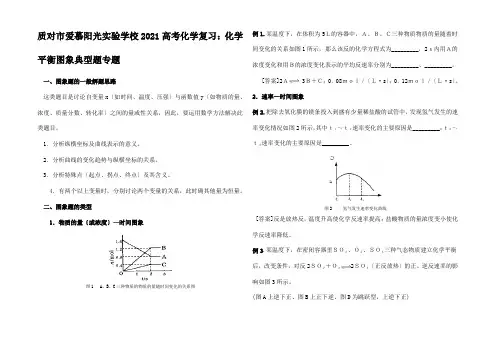

高三化学高考复习化学平衡图象典型题专题
质对市爱慕阳光实验学校2021高考化学复习：化学平衡图象典型题专题一、图象题的一般解题思路这类题目是讨论自变量x〔如时间、温度、压强〕与函数值y〔如物质的量、浓度、质量分数、转化率〕之间的量或性关系，因此，要运用数学方法解决此类题目。
1．分析纵横坐标及曲线表示的意义。
2．分析曲线的变化趋势与纵横坐标的关系。
3．分析特殊点〔起点、拐点、终点〕及其含义。
4．有两个以上变量时，分别讨论两个变量的关系，此时确其他量为恒量。
二、图象题的类型1．物质的量〔或浓度〕—时间图象图1 A、B、C三种物质的物质的量随时间变化的关系图例1.某温度下，在体积为5Ｌ的容器中，Ａ、Ｂ、Ｃ三种物质物质的量随着时间变化的关系如图1所示，那么该反的化学方程式为_________，2ｓ内用Ａ的浓度变化和用Ｂ的浓度变化表示的平均反速率分别为_________、_________。
[答案]2Ａ 3Ｂ＋Ｃ；0．08ｍｏｌ／〔Ｌ·s〕；0．12ｍｏｌ／〔Ｌ·s〕。
2．速率—时间图象例2.把除去氧化膜的镁条投入到盛有少量稀盐酸的试管中，发现氢气发生的速率变化情况如图2所示，其中ｔ１～ｔ２速率变化的主要原因是_________；ｔ２～ｔ３速率变化的主要原因是_________。
图2 氢气发生速率变化曲线[答案]反是放热反，温度升高使化学反速率提高；盐酸物质的量浓度变小使化学反速率降低。
例3.某温度下，在密闭容器里ＳＯ２、Ｏ２、ＳＯ３三种气态物质建立化学平衡后，改变条件，对反2ＳＯ２＋Ｏ２2ＳＯ３〔正反放热〕的正、逆反速率的影响如图3所示。
(图A上逆下正、图B上正下逆、图D为跳跃型，上逆下正)图3 正、逆反速率的变化曲线①加催化剂对速率影响的图象是〔〕。
②②增大Ｏ２的浓度对速率影响的图象是〔〕③增大反容器体积对速率影响的图象是〔〕。
④④升温对速率影响的图象是〔〕[答案]①Ｃ②Ｂ③Ｄ④Ａ3.速率—压强〔或温度〕图象例4.符合图象4的反为〔〕。
高三化学平衡图象
在那个年月里，男孩女孩都是一样的养法，都是放野长大的。不像现在的女孩，都很娇惯。那时日子过的紧巴，孩子们能玩的玩具大多都是自制的，男孩子喜欢木制手枪，弹弓，圆环。女孩子爱玩 沙包，跳绳和丢钱窝。还有在放羊的时候，在沙地上玩棋子（小木棍做的），穿着补丁衣服，生活简陋，却一天天过得很充实。再穷的家庭，过年也要想着给孩子们扯几尺花布，做一件花夹袄，在过年 时穿着在孩子们面前互相显摆。过年最重要的是置办年货，看谁家的年货准备的丰富，互串门子，互帮着做，整个村庄被浓浓的年味包围，被深厚的情谊充盈。
记得最清楚的是，每逢过年，父亲总会从乡上拿来许多零食，有花生，瓜子和糖。父亲是乡邮员，邮包里除了装报刊杂志和信件外，它还是我日思夜想的“百宝箱”。每当有好吃的，父亲总是放着 等周末回家时装在邮包里，在好远的地方就听到有自行车的声响，我便一下子冲出家门去迎父亲。父亲抱起我在脸上狠狠地亲一下，然后把我放在另一边空着的邮包里，满载而归。家里的两个姐姐和哥 也是一拥而上，纷纷围着父亲问这问那，看给带回来什么好东西了。父亲总是一脸和蔼，微笑着把邮包卸下来交给母亲。母亲撑管着家里的财政大权，没有经过分配的食物是不能随便吃的，比如一个西 瓜，每人一块，母亲必须要分得均匀，才不失公平。最可笑的是二姐，性格有点执拗。有一次分瓜，给她的稍小了一点，她就不吃，等哥的西瓜吃完了，看到桌子上西瓜还在，就一下子拿上跑了，可怜 的二姐硬是一嘴也没沾边，这就是噘嘴带来的悲哀。父亲拿回家的美食，经过母亲的手，就进了“保险柜”了。等到过年第一天早饭后，就开始分配，我乘母亲不在意时，早已把藏钥匙的地方给发现了。 所以等母亲分完食品后，我便一副满不在乎的样子走了，然后等没人时再返回去“偷”，还把“作案现场”打扫干净，不留一丝痕迹，然后扬长而去，和小朋友们互相“分赃”。小朋友总是一脸羡慕， 都说有个当工人的爸爸就是不一样，我总是很自豪得意的样子，可以说在小朋友们面前扬眉吐了祭灶的灶干粮（因为穷，也没有水果点心什么的好东西，只能烙些小饼饼），请神上天，祈求来年的丰收。这是家家都必走的程序，条件好些的家庭就炸一点， 翻个麻花，生活丰富多彩，蒸个大“牛”，田地丰收，捏个“玉兔”，吉祥如意，再点缀上各种“花朵”。等到三十晚上，一家人就围着热炕，在年长家长的“号令下”，开启年夜饭，面对桌子上的美 食，我们早已按奈不住久等的胃口，都狼吞虎咽地把桌上的美食“洗劫一空”。
人教版高中化学复习课件：平衡图像(共34张PPT)
可用于：
1) (已知反应)判断引起平衡移动的因素。
2)已知引起平衡移动的因素，判断反应是吸热或放热，
反应前后气体体积的变化。
v
v正
•引起平衡移动的因素
v逆
t1
t2
是 增大反应物浓度
，
平衡将向 正 方向移动。
t
v
v正
•引起平衡移动的因素
是 减小生成物浓度
，
v逆
平衡将向 正 方向移动。
t1
t2
t
•已知对某一平衡改变温度时有如下图变化， 则温度的变化是 升高(升高或降低)，平衡 向 正 反应方向移动，正反应是 吸 热反应。
1.01×106Pa
1.01×106Pa
c 1.01×105Pa
T
T
T1
正反应 放 热
m+n ＞ p+q
•对于反应mA(g)+nB(g)
pC(g)+qD(g)
C%
1.01×106Pa 1.01×105Pa
A%
1.01×104Pa
200℃
300℃
T
P
•正反应吸热 m+n>p+q
•正反应吸热 m+n=p+q
练：在密闭容器中进行下列反应:M(g)+ N(g) R(g)+2L此反应符合右图,下列叙述正确的是( D )
A．正反应吸热 ，L是气体
R%
B．正反应吸热， L是固体
C．正反应放热 ，L是气体
T2、P2
T1、P2 T1、P1
D．正反应放热 ，L是固体或液
体
t
四、某物质的转化率(或百分含量)-温度(或
化学平衡图像
高考化学专题复习：化学平衡图像专题
高(Gao)考化学专题复习：化学平衡图像专题1．对反(Fan)应2A（g）＋2B（g）3C（g）＋D（？），下列图象的描述(Shu)正确的是A. 依(Yi)据图①，若(Ruo)t1时升高温度，则ΔH<0B. 依据图①，若t1时增大压强，则D是固体或液体C. 依据图②，P1>P2D. 依据图②，物质D是固体或液体【答案】B2．下列图示与对应的叙述相符的是A. 图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化B. 图乙表示一定温度下，溴化银在水中的沉淀溶解平衡曲线，其中a点代表的是不饱和溶液，b点代表的是饱和溶液C. 图丙表示25℃时，分别加水稀释体积均为100mL、pH=2的一元酸CH3COOH溶液和HX溶液，则25℃时HX的电离平衡常数大于CH3COOHD. 图丁表示某可逆反应生成物的量随反应时间变化的曲线，由图知t时反应物转化率最大【答案】B3．—定条(Tiao)件下，CO2(g)+3H2(g)CH3OH (g)+H2O(g) △H=－57.3 kJ/mol，往(Wang) 2L 恒容密(Mi)闭容器中充入 1 mol CO2和(He)3 mol H2，在不同催化剂作(Zuo)用下发生反应①、反应②与反应③，相同时间内CO2的转化率随温度变化如下图所示，b点反应达到平衡状态，下列说法正确的是A. a 点 v(正)>v(逆）B. b点反应放热53.7 kJC. 催化剂效果最佳的反应是③D. c点时该反应的平衡常数K=4/3(mol-2.L-2)【答案】A4．如图是可逆反应A+2B2C+3D的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此推断错误的是A. 正反应是放热反应B. A、B一定都是气体C. D一定不是气体D. C可能是气体【答案】B5．下图是恒温下H2(g)+I2(g)2HI(g)+Q(Q>0)的化学反应速率随反应时间变化的示意图，t1时刻改变的外界条件是A. 升高温(Wen)度B. 增大(Da)压强C. 增大反应(Ying)物浓度D. 加入(Ru)催化剂【答(Da)案】C6．汽车尾气净化的主要反应原理为2NO(g)+2CO(g)2CO2(g)+N2(g)。
化学反应速率与化学平衡图像专题
化学反应速率与化学平衡——图像专题❖一、化学反应速率图像1.浓度（或物质的量）----时间图像2.速率----时间图像3.速率----T/P图像❖二、化学平衡图像1.含量——时间图像2.含量——压强/温度曲线一、化学反应速率图像❖ 1.浓度（或物质的量）----时间图像❖(1)分清反应物和生成物，浓度减小的是反应物，浓度增大的是生成物。
❖(2)浓度（物质的量）变化量之比=计量系数之比❖(3)是否为可逆反应观察下图：❖规律：❖C-t图像：斜率代表反应速率（1）浓度发生突变，改变了反应物的浓度（直接改变浓度或改变体积）：①改变反应物的浓度，只有某些物质的浓度发生改变；②改变体积，所有物质的浓度均发生同等比例的改变（2）浓度不发生突变，改变温度或加催化剂。
（3）根据斜率的改变分析改变的条件❖n-t图像：斜率代表反应速率（1）物质的量发生突变，改变了反应物的浓度；（2）物质的量不发生突变，改变温度或加催化剂或改变体积。
（3）根据斜率的改变分析改变的条件【技巧】1、C-t与n-t图像规律中的不同。
2、找突变点练习1：观察下图，回答：①由第Ⅰ次平衡到第Ⅱ次平衡，平衡移动的方向是________，采取的措施是_______________；②比较第II阶段反应温度（T2）和第III阶段反应速度（T3）的高低：T2 ____T3填(“＞、＝、＜”)判断的理由是____________答案：正反应；从反应体系中移除产物C；> ；此反应为放热反应，降低温度，平衡向正反应方向移动练习2：正反应放热的可逆反应，若反应开始经t1s后达平衡，在t2s 时由于反应条件改变，使平衡破坏，到t3s时又达平衡，如下图所示。
（1）该反应的反应物是______（2）该反应的化学方程式为_________________（3）分析从t2到t3时曲线改变的原因是（）A、增大了X或Y的浓度B、使用了催化剂C、缩小体积，使体系压强增大D、升高了反应温度答案：； D练习3：已知A、B、C都是气态物质。
化学平衡图像高考真题
化学平衡图像高考真题化学平衡作为高考化学中的一个重要内容，一直是考试中的难点之一。
其中，常常会涉及到化学平衡的图像表达。
通过图像，我们可以更直观地理解化学反应中各种物质的含量变化，从而更好地解决相关问题。
下面就以高考真题为例，来分析化学平衡图像的相关知识。
在一道高考真题中，题目描述了如下化学反应：\[2A + B \rightleftharpoons 3C + D\]并要求根据该反应写出平衡常数表达式，并利用图像表示该反应的化学平衡。
首先，我们知道平衡常数（Kc）的表达式为：\[Kc = \frac{{[C]^3 [D]}}{{[A]^2 [B]}}\]根据上述反应式，我们可以得知，在达到化学平衡时，反应物A和B与生成物C和D的摩尔比为2:1:3:1。
因此，在图像中我们可以通过不同长度的线段，分别表示反应物A和B的浓度，以及生成物C和D 的浓度。
接着，我们可以将该反应表示成图像形式。
在横轴上，我们表示出反应物A和B的初始浓度以及生成物C和D的初始浓度。
在纵轴上，表示各物质的浓度变化。
通过画出不同颜色的线段，分别代表不同物质的浓度变化，并在适当的位置标出各种物质的浓度比例。
通过这样的图像表达，我们可以清晰地看到在达到化学平衡时，反应物和生成物的浓度变化情况，以及它们之间的比例关系。
这样不仅有助于我们更直观地理解化学平衡的概念，也能帮助我们更好地解答相关问题。
综上所述，化学平衡的图像表达在高考化学中起着重要作用。
通过图像，我们可以更直观地理解化学反应中各物质的浓度变化，从而更好地掌握相关知识，并更好地应对考试中的问题。
希望同学们在备战高考时能够充分利用图像表达，提升化学学科的学习效果。
化学平衡图像1(1)
解题思路 1.看懂图
（1.）看清纵坐标与横坐标表示的意义 （2.）看线(即线的走向和变化趋势)， （3.）看点(即起点、拐点、交点、终点)， （4.）看是否要作辅助线(如等温线、等压线),
2.联想规律:联想外界条件的改变对化学反应速率和 化学平衡的影响规律。
3.作出判断：根据图像中表现的关系与所学规律相 对比，作出符合题目要求的判断
加入了lNO2
（4）若要达到与最后相同的化学平衡状态，在第25分钟
时还可以采取的措施是 BD
A.加入催化剂
B.缩小容器体积
C.升高温度
D、加入一定量的N2O4
600 ℃时，在一密闭容器中，将二氧化硫和氧气混合发生反应：
2SO2(g)+O2(g) 2SO3(g);ΔH＜0。反应过程中SO2、O2、SO3物质 的量变化如下图，
应速率v正与逆反应速率v逆随时间变化的关系
如图，则图中阴影部分的面积可表示
.
B物质的量浓度减少量
v(B)
V正
V逆
t
小结：
v-t图： 1.改变的条件分二类：
浓度一类，温度和压强一类。
2.看渐变和突变来确定：
突变是温度和压强，有渐变是浓度。
3.条件如何改变？
正逆反应速率的相对大小
4.平衡如何移动？
增大在原平衡上方变。减小在原平衡下方变
作业：1.课堂新坐标：P140.2.3. 2.预习课堂新坐标P140-141类型3.4.5
谢谢大家的聆听！
好好学习，天天向上！
12
12
（1）反应进行至20 min时，曲线发生变化
的原因： 通入了氧气
（2）反应进行到10 min至15 min的曲线变
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题30 化学平衡图像
（满分60分时间25分钟）
姓名：_______________班级：_______________得分：_______________
1．丁烯（C4H8）是制备线性低密度聚乙烯（LLDPE）的原料之一，可由丁烷（C4H10）催化脱氢制备，C4H10(g) C4H8(g)+H2(g)△H=+123kJ/mol。
该工艺过程中生成的副产物有（C）、C2H6、C2H4、C4H6等。
进料比[]和温度对丁烯产率的影响如图1、图2所示。
已知原料气中氢气的作用时活化固体催化剂。
下列分析正确的是
A．氢气的作用是活化固体催化剂，改变氢气量不会影响丁烯的产率
B．丁烷催化脱氢是吸热反应，丁烯的产率随温度升高而不断增大
C．随温度升高丁烯裂解生成的副产物增多，会影响丁烯的产率
D．一定温度下，控制进料比[]越小，越有利于提高丁烯的产率
【答案】C
【解析】
【详解】
A. 原料气中氢气的作用是活化固体催化剂，同时氢气也是丁烷催化脱氢的的生成物，增
大氢气的浓度，不利于该反应平衡的正向移动，由图1可知维持一定的进料比[]，有利于提高丁烯的产率，当[]过大时，丁烯的产率呈下降趋势，故A分析错误；
B.由图2可知，当温度高于590ºC时，由于副反的发生，导致副产物增多，而丁烯的产
率是下降的，
【点睛】本题主要考查化学反应原理在化学工艺条件选择上的应用，氢气在反应中能活化固体催化剂，从而加快化学反应速率，但同时，氢气是该反应的生成物，氢气的浓度过大，不利于反应的正向进行，故要综合两方面的因素进行分析。
2．在一定温度下，将0.40 mol NO和0.20 mol CO充入一个容积为2 L的密闭容器中进行如下反应：2NO(g)+2CO(g)N2(g)+2CO2(g) ΔH<0，反应过程中物质的物质的量随时间的变化如图所示。
下列有关叙述正确的是
A．在0~6 min内v(CO2)约为1.3×10-3mol·L-1·min-1
B．第8 min时改变的条件可能是升高温度
C．该反应在第二次达到平衡时的化学平衡常数约为3.44 L·mol-1
D．该反应在8~12 min内CO的转化率为60%
【答案】C
【解析】
【详解】
A. 在0~6 min内v(CO2)= v(CO)==mol·L-1·min-1≈6.67×10-3
mol·L-1·min-1，故A错
3．已知X(g)和Y(g)可以相互转化：2X(g) Y(g) ΔH<0。
现将一定量X(g)和Y(g)的混合气体通入一体积为1 L的恒温密闭容器中，反应物及生成物的浓度随时间变化的关系如图所示。
则下列说法不正确的是
A．若混合气体的压强不变，则说明反应已达化学平衡状态
B． a、b、c、d四个点表示的反应体系中，表示化学反应处于平衡状态的只有b点
C． 25~30 min内用X表示的平均化学反应速率是0.08 mol·L-1·min-1
D．反应进行至25 min时，曲线发生变化的原因是增加Y的浓度
【答案】D
【解析】
【分析】正反应是气体分子数减小的反应,所以当压强不再发生变化时反应达到平衡；各物质的浓度不再发生变化时表示反应处于平衡状态；X表示化学反应的平均速率为X浓度的变化量除以反应时间；曲线发生变化的瞬间可以判断反应条件的改变。
【详解】正反应是气体分子数减小的反应,所以当压强不再发生变化时,可以说明反应已经达到平衡状态,A正确；根据图象可知,只有b点表示的反应体系中,各物质的浓度不再发生变化,所以只有b点表示反应处于平衡状态,B正确；25~30 min内X的浓度变化量是0.4
mol·L-1,所以用X表示化学反应的平均速率是=0.08 mol·L-1·min-1,C正确；由图可知，反应进行至25 min时, 曲线发生变化的原因是X物质的浓度增大,D错误。
故选D。
【点睛】本题考查化学平衡图象问题，关键在于明确勒沙特列原理及反应速率理论。
本题注意把握曲线的变化趋势，正确判断外界条件对平衡移动的影响。
4．在恒容密闭容器中通入X并发生反应：2X(g)Y(g)，温度T 1、T2下X的物质的量浓度c(X)随时间t变化的曲线如图所示，下列叙述正确的是
A． M点的正反应速率υ正小于N点的逆反应速率υ逆
B． T2下，在0~t1时间内，υ(Y)=mol/(L·min)
C． M点时再加入一定量X，平衡后X的转化率减小
D．该反应进行到M点放出的热量小于进行到W点放出的热量
【答案】D
【解析】
内υ（X）===mol/（L·min），不同物质表示的化学反应速率
之比等于化学计量数之比，υ（Y）=υ（X）=mol/（L·min），B项错误；C项，M 点时再加入一定量X，相当于增大压强，平衡向正反应方向移动，平衡后X的转化率增大，C项错误；D项，该反应的正反应为放热反应，W点消耗X的物质的量大于M点，该反应进行到M点放出的热量小于进行到W点放出的热量，D项正确；答案选D。
点睛：本题考查化学平衡的图像分析、化学反应速率的计算、外界条件对化学反应速率和化学平衡的影响。
观察图像时先看纵横坐标的含义，根据关键点和曲线的变化趋势，联想外界条件对化学反应速率和化学平衡影响的规律进行判断。
注意：在恒容容器中增加反应物浓度，平衡向正反应方向移动；若反应物只有一种，平衡时反应物转化率的变化，利用增大压强对平衡的影响判断。
5．在2L恒容密闭容器中充入2molX和lmolY 发生反应2X(g)+Y(g)4Z(g)，反应过程持续升高温度，测得混合体系中X的体积分数与温度的关系如图所示。
下列推断正确的是
A． Q点时，Y的转化率最大
B． W点X的正反应速率等于M点X的正反应速率
C．升高温度，平衡常数增大
D．平衡时充入Z，达到新平衡时Z的体积分数比原平衡时大
【答案】A
【解析】
【详解】
6．汽车尾气净化的主要反应原理为2NO(g)+2CO(g)2CO 2(g)+N2(g)。
将1.0 mol NO、0.8 mol CO充入2 L恒容密闭容器，分别在T1℃和T2℃下测得n(CO2)随时间(t)的变化曲线如下图所示。
下列说法正确的是
A．该反应是吸热反应
B． T1℃时，K=0.9
C． T2℃时，0~2s内的平均反应速率v (N2)=0.075 mol/(L·s)
D． T1℃时，向平衡体系中加入1 mol NO，再次平衡时NO转化率大于40%
【答案】C
点睛：本题考查了化学平衡和平衡常数的影响因素、反应速率和平衡常数的计算应用、图象变化的分析判断等。
本题的易错点为D，要注意加入NO 尽管平衡正向移动，但NO本身的转化率减小。
7．下列图示与对应的叙述相符的是
A．图甲表示反应：4CO(g)+2NO 2(g) N2(g)+4CO2(g) ΔH ＜0，在其他条件不变的情况下，改变起始物CO的物质的量对此反应平衡的影响，则有T1＜T2
B．图乙表示压强对可逆反应2A (g)+2B(g) 3C(g)+D(g)的影响，乙的压强比甲的压强小
C．图丙表示的反应是吸热反应，该图表明催化剂能够降低反应的△H值
D．图丁表示等量NO2在容积相同的恒容密闭容器中，不同温度下分别发生反应：2NO2(g) N 2O4(g)，相同时间后测得NO2含量的曲线，则该反应的△H＞0
【答案】A
【解析】
【分析】本题考察了可逆反应在催化剂、温度、压强、反应热判断的图像，注意反应热只与产物物质有关，与过程不管；压强越大，到达平衡的时间越短，温度越高，到达平衡的时间越短。
【详解】。
