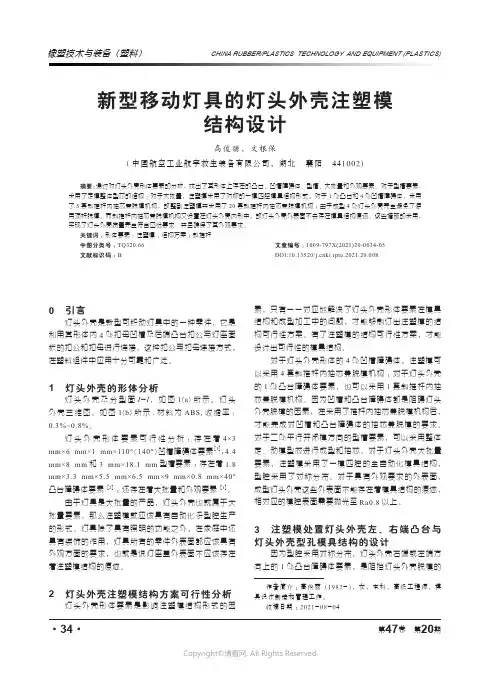

26362074_新型移动灯具的灯头外壳注塑模结构设计

第47卷第20期·34·作者简介：高俊丽（1982-），女，本科，高级工程师，模具设计制造和管理工作。

收稿日期：2021-08-040　引言灯头外壳是新型可移动灯具中的一种零件，它是利用其形体内4处扣母凹槽及后端凸台扣公与灯座面板的扣公和扣母进行连接，这种扣公与扣母连接方式，在塑料组件中应用十分可靠和广泛。

1　灯头外壳的形体分析灯头外壳及分型面Ⅰ-Ⅰ，如图1(a )所示。

灯头外壳三维图，如图1(b )所示.材料为ABS,收缩率：0.3%~0.8%。

灯头外壳形体要素可行性分析：存在着4×3mm×6 mm×1 mm×110°（140°）凹槽障碍体要素［1］；4.4mm×8 mm 和3 mm×18.1 mm 型槽要素；存在着1.8 mm×3.3 mm×5.5 mm×6.5 mm×9 mm×0.8 mm×40°凸台障碍体要素［2］；还存在着大批量和外观要素［3］。

由于灯具是大批量的产品，灯头外壳也就属于大批量要素，那么注塑模就应该具有自动化多型腔生产的形式。

灯具除了具有照明的功能之外，在家庭中还具有装饰的作用，灯具所有的零件外表面都应该具有外观方面的要求，也就是说灯座盖外表面不应该存在着注塑模结构的痕迹。

2　灯头外壳注塑模结构方案可行性分析灯头外壳形体要素是影响注塑模结构形式的因素，只有一一对应地解决了灯头外壳形体要素在模具结构和成型加工中的问题，才能够制订出注塑模的结构可行性方案。

有了注塑模的结构可行性方案，才能设计出可行性的模具结构。

对于灯头外壳形体的4处凹槽障碍体，注塑模可以采用4套斜推杆内抽芯兼脱模机构；对于灯头外壳的1处凸台障碍体要素，也可以采用1套斜推杆内抽芯兼脱模机构。

因为凹槽和凸台障碍体都是阻碍灯头外壳脱模的因素，在采用了推杆内抽芯兼脱模机构后，才能完成对凹槽和凸台障碍体的抽芯兼脱模的要求。

摩托车尾灯罩塑料模具设计

优秀设计摘要本文详细地阐述了盖注射模具的设计过程。

设计了注射模具中的各个系统，如浇注系统、导向与定位机构、侧向分型与抽芯机构，并对塑料材料性能进行了分析。

根据塑件的产品数量要求，以及结构要求，该模具采用一模一腔。

整个设计过程都是用CAD软件进行参数化设计，使整个模具设计过程简单明了。

利用MPA 软件进行模流分析，为模具设计和成型工艺的指定提供参照依据。

使用CAD软件设计成型零件以及非标零件，从而进行全方面的参数化设计，即对模具进行分模、生成元件、装配、试模、开模等设计。

调用标准模架以及标准件，从而完成模具的整体设计。

直接指导生产。

针对塑件的特点，本模具设计了侧抽芯滑块机构，也构成了本次模具设计的主要内容。

关键词：注射模，参数化设计，侧抽芯和滑块，灯罩目录第一章前言 (1)1.1 模具行业发展的现状 (1)1.2 我国模具发展的现状 (1)1.3 参数化技术慨述 (2)1.4 选题目的以及意义 (3)第二章塑件成型工艺性分析 (4)2.1 摩托车尾灯罩模型二维图 (4)2.2 结构特征分析及成型工艺性分析 (4)2.2.1 结构特征分析 (4)2.2.2 成型工艺性分析 (4)2.2.3 塑件材料的基本性能 (5)2.2.4 塑料的成型收缩率 (5)2.2.5 塑件材料的流动性 (5)第三章塑件成形工艺与设备 (6)3.1 注塑成型工艺条件 (6)3.1.1 温度 (6)3.1.2 压力 (6)3.1.3 时间 (7)3.2 注射机型号的确定 (8)3.2.1 由公称注射量选择注射机 (8)3.2.2 由锁模力选择注射机 (8)3.3 型腔数量以及注射机有关工艺参数的校核 (9)3.3.1 型腔数量校核 (9)3.3.2 最大注射量校核....................... 错误！未定义书签。

3.3.3 锁模力的校核......................... 错误！未定义书签。

3.3.4 注射压力校核 (10)3.3.5 安装尺寸校核 (11)3.3.6 开模行程校核 (12)第四章注射模具结构设计 (13)4.1 型腔的确定 (13)4.2 制品成型位置及分型面的选择 (13)4.3 浇注系统设计 (13)4.3.1 主流道设计 (14)4.3.2 冷料穴的设计 (15)4.3.3 分流道设计 (16)4.3.4 浇口的位置、数量的确定 (17)4.3.5 剪切速率的校核 (18)4.3.6排气系统设计 (19)4.4 成型零部件设计 (19)4.4.1 凹模结构设计与计算 (20)4.4.2 型芯结构设计与尺寸计算 (21)4.5 模架的选用 (23)4.5.1 型腔侧壁以及底板厚度尺寸 (23)4.5.2 模具高度尺寸的确定 (24)4.6 导向与定位机构 (25)4.7 脱模机构的设计 (25)4.7.1 脱模力的计算 (26)4.7.2 推杆脱模机构设计 (26)4.8 侧向分型与抽芯机构设计 (27)4.8.2 滑块的设计 (30)4.8.3 楔紧块的设计 (31)4.9 冷却系统设计 (31)4.9.1 冷却系统的计算....................... 错误！未定义书签。

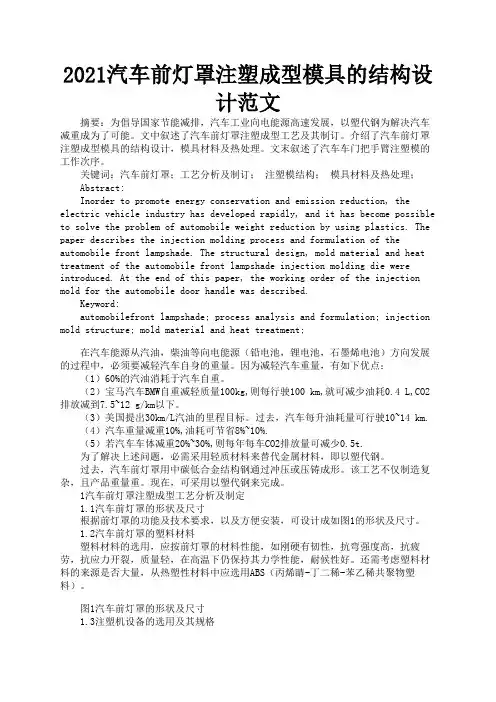

2021汽车前灯罩注塑成型模具的结构设计范文2
