液晶屏背光板工作原理及维修
AOU37寸液晶屏背光板原理与维修
备注
≥2V点灯，∠1V熄灭
≥4.3V工作，∠3.4V欠压切断保护
保护后无输出
测量时灯熄
OZ964关键脚位描述
• 2脚OVP（Over Voltage Protection）过压保护
该脚的取样信号是从变压器的输出送来的电 压信号，IC内部设置的极限电平是2V，当取样电 压达到这个极限电平时，IC内部OVP运放输出翻转， 保护电路起动，4个输出激励端停止输出激励脉冲， 灯管熄灭，同时，7脚也没有3.5V的基准电压输出， 整个IC不工作。
• 开机能点亮灯管，但瞬间熄灭
这显然是属于背光保护故障。前面我 们介绍了背光保护有两种，一种是过压 保护，一种是灯管开路保护，常见的是 开路保护，如变压器初或次级绕组开路， 变压器引脚虚焊等。
四、维修实例
• 故障现象：不点灯，保险完好 故障检修：根据故障现象，基本判断故障范围 在OZ964及其外围。首先测量ZO964的供电脚 5脚，发现电压很低，几乎为0V，顺着5脚查看 电路板，发现OZ964的供电是由三端稳压U4 （78M05）提供，如图所示。测Q1发射极电压 20V正常，集电极无电压输出，测Q8集电极电 压0.2V，说明Q8已导通，背光控制电平已经送 到Q8的基极，故障元件在Q1、R39、R38、 R16，查得Q1开路，更换一只PNP电流大于 100mA的三极管开机，发现U4（78M05）炸裂， 说明其负载电流过大或本身损坏。断电测 78M05输出脚对地电阻500欧左右，未见短路， 更换一只新的78M05后开机，灯管点亮，故障 排除。
• 不点灯，3.15A保险完好
3.15A保险完好，说明与其串联的双MOSFET和 激励三极管没有发生短路现象，故障应集中在背 光控制IC（OZ964）及其外围电路上。 首先应检查OZ964的供电，如果供电正常，应 检查其基准电压REF脚有无3.5V电压输出，振荡 电路有无三角波的振荡信号，OZ964的四个输出 脚电压是否正常，有无激励信号输出。 一般情况，不点灯现象与双MOSFET和变压ቤተ መጻሕፍቲ ባይዱ 组成的功率推挽输出电路没有直接的联系，因为 背光板上有10个推挽输出，不可能同时损坏，只 要有一组正常，OZ964有激励脉冲输出的话，灯 管都能亮一下然后保护。
液晶电视背光板维修资料

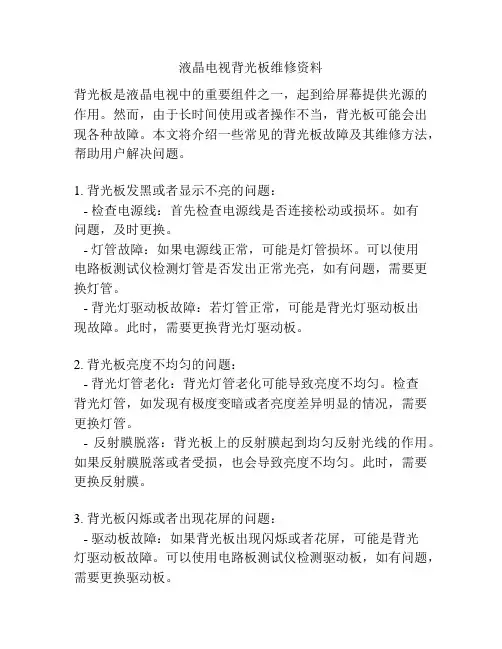

液晶电视背光板维修资料背光板是液晶电视中的重要组件之一，起到给屏幕提供光源的作用。
然而，由于长时间使用或者操作不当，背光板可能会出现各种故障。
本文将介绍一些常见的背光板故障及其维修方法，帮助用户解决问题。
1. 背光板发黑或者显示不亮的问题：- 检查电源线：首先检查电源线是否连接松动或损坏。
如有问题，及时更换。
- 灯管故障：如果电源线正常，可能是灯管损坏。
可以使用电路板测试仪检测灯管是否发出正常光亮，如有问题，需要更换灯管。
- 背光灯驱动板故障：若灯管正常，可能是背光灯驱动板出现故障。
此时，需要更换背光灯驱动板。
2. 背光板亮度不均匀的问题：- 背光灯管老化：背光灯管老化可能导致亮度不均匀。
检查背光灯管，如发现有极度变暗或者亮度差异明显的情况，需要更换灯管。
- 反射膜脱落：背光板上的反射膜起到均匀反射光线的作用。
如果反射膜脱落或者受损，也会导致亮度不均匀。
此时，需要更换反射膜。
3. 背光板闪烁或者出现花屏的问题：- 驱动板故障：如果背光板出现闪烁或者花屏，可能是背光灯驱动板故障。
可以使用电路板测试仪检测驱动板，如有问题，需要更换驱动板。
- 驱动电源问题：背光灯驱动电源电压不稳定也会导致闪烁或者花屏。
检查驱动电源是否正常工作，如有问题，需要修复或者更换电源。
需要注意的是，由于液晶电视机内部有高压电流，非专业人士不建议自行维修。
如果以上方法无法解决问题，建议联系专业维修人员进行修理，确保安全和有效维修。
继续写相关内容，1500字：4. 背光板漏光问题：- 背光板漏光是指液晶电视屏幕显示暗部时，感觉到屏幕四周出现了一圈光亮的情况。
这通常是由于背光灯管的边缘光透过屏幕导致的。
解决这个问题的办法是，将液晶电视屏幕背后的边框打开，用黑胶带或者其他材料将背光灯管边缘区域遮住，防止边缘光透过屏幕，从而减少漏光。
5. 背光板杂点问题：- 背光板在长时间使用后，可能会出现杂点现象，即屏幕上出现小黑点或者白点。
这通常是由于背光灯管内部积聚灰尘或者灯管老化导致的。
液晶屏背光驱动与保护原理分析

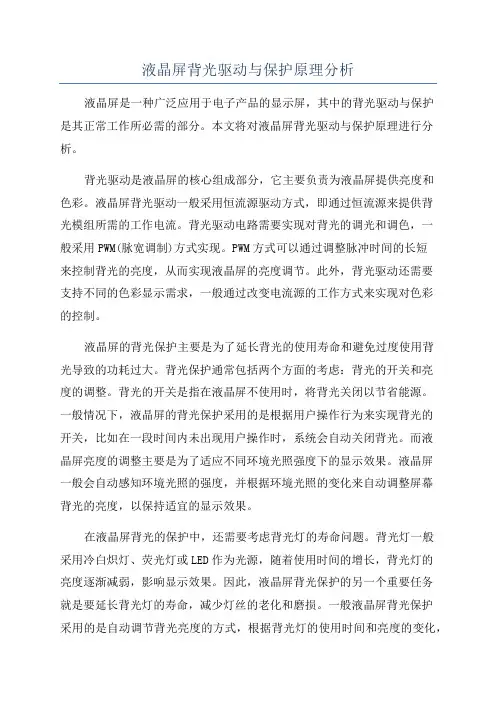

液晶屏背光驱动与保护原理分析液晶屏是一种广泛应用于电子产品的显示屏，其中的背光驱动与保护是其正常工作所必需的部分。
本文将对液晶屏背光驱动与保护原理进行分析。
背光驱动是液晶屏的核心组成部分，它主要负责为液晶屏提供亮度和色彩。
液晶屏背光驱动一般采用恒流源驱动方式，即通过恒流源来提供背光模组所需的工作电流。
背光驱动电路需要实现对背光的调光和调色，一般采用PWM(脉宽调制)方式实现。
PWM方式可以通过调整脉冲时间的长短来控制背光的亮度，从而实现液晶屏的亮度调节。
此外，背光驱动还需要支持不同的色彩显示需求，一般通过改变电流源的工作方式来实现对色彩的控制。
液晶屏的背光保护主要是为了延长背光的使用寿命和避免过度使用背光导致的功耗过大。
背光保护通常包括两个方面的考虑：背光的开关和亮度的调整。
背光的开关是指在液晶屏不使用时，将背光关闭以节省能源。
一般情况下，液晶屏的背光保护采用的是根据用户操作行为来实现背光的开关，比如在一段时间内未出现用户操作时，系统会自动关闭背光。
而液晶屏亮度的调整主要是为了适应不同环境光照强度下的显示效果。
液晶屏一般会自动感知环境光照的强度，并根据环境光照的变化来自动调整屏幕背光的亮度，以保持适宜的显示效果。
在液晶屏背光的保护中，还需要考虑背光灯的寿命问题。
背光灯一般采用冷白炽灯、荧光灯或LED作为光源，随着使用时间的增长，背光灯的亮度逐渐减弱，影响显示效果。
因此，液晶屏背光保护的另一个重要任务就是要延长背光灯的寿命，减少灯丝的老化和磨损。
一般液晶屏背光保护采用的是自动调节背光亮度的方式，根据背光灯的使用时间和亮度的变化，调整背光的亮度至合适的水平。
此外，还可以采用灯丝预热等方式进一步延长背光的寿命。
总体来说，液晶屏的背光驱动与保护是保证液晶屏正常工作的重要组成部分。
背光驱动负责为液晶屏提供亮度和色彩，而背光保护则是为了延长背光的使用寿命和节省能源。
通过合理设计背光驱动电路和背光保护的算法，可以实现液晶屏的正常工作和长久使用。
液晶显示器背光维修详解

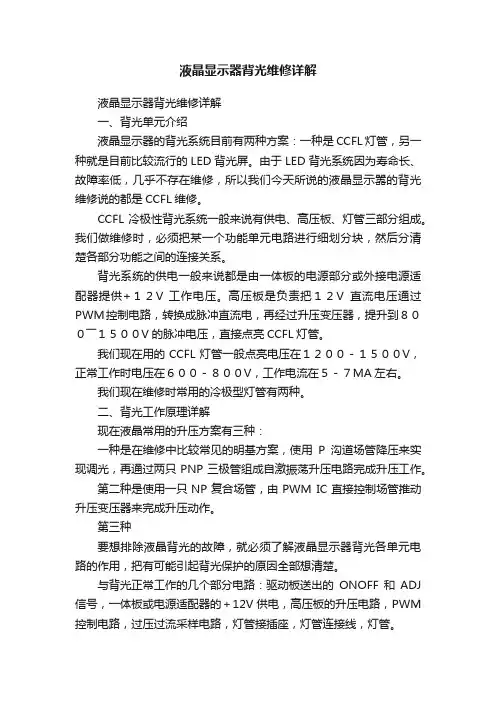

液晶显示器背光维修详解液晶显示器背光维修详解一、背光单元介绍液晶显示器的背光系统目前有两种方案：一种是CCFL灯管，另一种就是目前比较流行的LED背光屏。
由于LED背光系统因为寿命长、故障率低，几乎不存在维修，所以我们今天所说的液晶显示嚣的背光维修说的都是CCFL维修。
CCFL冷极性背光系统一般来说有供电、高压板、灯管三部分组成。
我们做维修时，必须把某一个功能单元电路进行细划分块，然后分清楚各部分功能之间的连接关系。
背光系统的供电一般来说都是由一体板的电源部分或外接电源适配器提供+１２V 工作电压。
高压板是负责把１２V直流电压通过PWM控制电路，转换成脉冲直流电，再经过升压变压器，提升到８００――１５００V的脉冲电压，直接点亮CCFL灯管。
我们现在用的CCFL灯管一般点亮电压在１２００－１５００V，正常工作时电压在６００－８００V，工作电流在５－７MA左右。
我们现在维修时常用的冷极型灯管有两种。
二、背光工作原理详解现在液晶常用的升压方案有三种：一种是在维修中比较常见的明基方案，使用P沟道场管降压来实现调光，再通过两只PNP三极管组成自激振荡升压电路完成升压工作。
第二种是使用一只NP复合场管，由PWM IC直接控制场管推动升压变压器来完成升压动作。
第三种要想排除液晶背光的故障，就必须了解液晶显示器背光各单元电路的作用，把有可能引起背光保护的原因全部想清楚。
与背光正常工作的几个部分电路：驱动板送出的ONOFF和ADJ 信号，一体板或电源适配器的＋12V供电，高压板的升压电路，PWM 控制电路，过压过流采样电路，灯管接插座，灯管连接线，灯管。
ON/OFF信号ON/OFF信号就是对高压板提供开启和关闭的信号，从字面上就可以看出来。
ON/OFF信号一般为高电平开启，低电平关闭。
但也有少部分高压板是需要低电平开启，高电平关闭的，这类高压板只有我们在更换高压板或驱动板时才需要考虑电平转换。
一般情况下ON/OFF信号的电压为3.3V左右，一般不起过5V。
液晶电视背光板（高压板）电路原理
液晶电视背光板（高压板）电路原理一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。
而早期的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。
先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。
目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。
另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。
在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。
但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。
而此时，所有发光的条件都满足了，背灯管当然就发光了。
是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。
但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3.3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC 振荡等）。
液晶彩电背光板工作原理与检修（下）

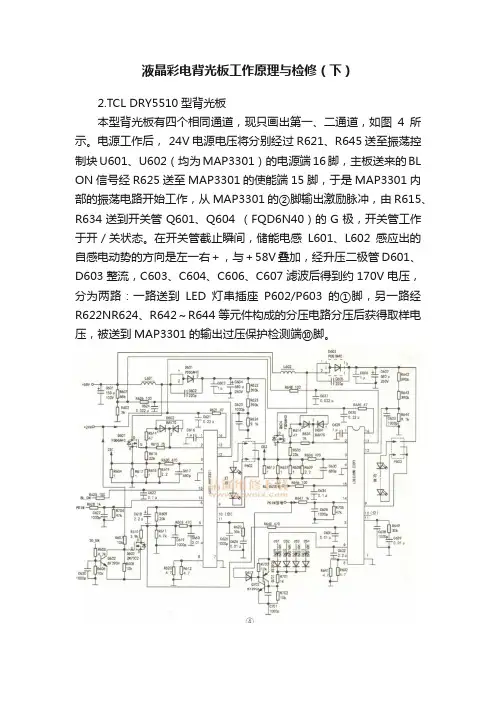

液晶彩电背光板工作原理与检修（下）2.TCL DRY5510型背光板本型背光板有四个相同通道，现只画出第一、二通道，如图4所示。
电源工作后， 24V电源电压将分别经过R621、R645送至振荡控制块U601、U602（均为MAP3301）的电源端16脚，主板送来的BL ON信号经R625送至MAP3301的使能端15脚，于是MAP3301内部的振荡电路开始工作，从MAP3301的②脚输出激励脉冲，由R615、R634送到开关管Q601、Q604 （FQD6N40）的G极，开关管工作于开／关状态。
在开关管截止瞬间，储能电感L601、L602感应出的自感电动势的方向是左一右＋，与＋58V叠加，经升压二极管D601、D603整流，C603、C604、C606、C607滤波后得到约170V电压，分为两路：一路送到LED灯串插座P602/P603的①脚，另一路经R622NR624、R642～R644等元件构成的分压电路分压后获得取样电压，被送到MAP3301的输出过压保护检测端⑩脚。
LED灯串的负端通过插座P602、P603接至MAP3301的⑨脚（内接大功率背光亮度控制管的D极）。
在亮度脉冲信号PDIM的控制下，MAP3301 （9）脚内的亮度控制管导通，输出电压经LED灯串、MAP3301⑨ 、⑧脚（⑧脚内接大功率MOs背光亮度控制管的S极）、R612//R620及R632//R641等到地形成电流，LED灯串被点亮。
当调大亮度时，主板送给MAP3301亮度控制端13脚的脉冲占空比增加。
MAP3301⑨、⑧脚内的亮度控制管导通程度增加→流过LED灯串的电流增加→背光亮度增加。
该型背光板的保护功能完善，主要有：（1）输入欠压保护，当LED驱动电路的输入电压过低（ 58V低至＋43V）时，经电阻R601、R602分压及R626/R648等送至NIAP3301欠压保护端13脚的电压降到＋1.8V→MAP3301内部的输入欠压保护电路动作→MAP3301的②脚无脉冲信号输出→避免电流过大而损坏MOs功率管；（2）输出过压保护，当经C603、C604/C606、C607滤波后输出的电压高达207V时→由R622～R624/R642～R644分压→送至MAP3301的12脚过压保护取样电压大于＋3V→MAP3301立即停止工作并锁定；（3）过流保护，一是输出对地短路保护，当电压输出端对地短路（如C603、C604/C606、C607中某只击穿或LED灯串对地短路）时， 58V输入电压大幅下降，输入欠压保护电路动作，MAP3301停止工作；二是升压二极管短路保护，当升压二极管D601 /D603短路时→流过Q601/Q604的过流取样电阻R604，R617～R619/R613、R637～R639的电流增大→创门两端的取样电压升高→MAP3301③脚的过流保护检测电压达到正常值的2倍（0.46V）→MAP3301立即停止工作。
液晶平板电视背光板原理与故障检修
液晶平板电视背光板原理与故障检修理论上，液晶屏幕的寿命在2万到4万小时，但实际上，很多液晶彩电在使用3到4年之后，图像等各方面的指标均会下降。
究其原因，主要是其“幕后主角”——背光电路故障引起的。
一、背光电路结构现代液晶彩电的背光电路与整机其他部分的电路是相对独立的。
正常的开机流程是：开机后液晶屏幕先初始化，进入工作状态，而后背光电路工作。
背光电路的工作状态直接关系到整个显示屏的图像优劣。
由于目前液晶彩电追求超薄、轻量化，且整机电路结构紧凑；故必然造成种种不利的机内环境因素，因此背光电路故障在液晶彩电中占的比重很大。
液晶彩电的背光板是位于液晶屏背后的，称为背光模板。
整个模板的电路构成框图如图所示。
类似于常见的高压发生器电路。
其最终负载是荧光灯管(它是液晶彩电的背光板最终的换能部件，和普通目光灯管类似，更像广告牌用的霓虹灯，因为它也没有灯丝)，其专业术语全称为：冷阴极荧光灯管(CCFL)。
它正常工作需要1干多伏的交流高频电压(而正规CRT彩电的行变压器则输出的是20多干伏的直流电压)。
所以在液晶彩电中充当“行变压器高压包”角色的高频变压器，在结构上要精细简单得多，易于实现贴片组件式的结构。
在荧光灯管的选择上，存在数量上的区别。
目前的液晶彩电背光电路设计，主要分三种，分别是二灯、四灯和六灯结构。
在设计上主要是灯管数量的差别和相应的高压线包的多少。
电路上，维修的重点即放在背光模板的高压板上，高压板常见接口标识含义见表1。
其中灯的亮度由主控电路送来(数字控制方式是采用脉宽调制波进行等效控制电压的调高或调低)，其最终结果是对高压板中的主芯片(主要作用是以PWM方式完成逆变作用)输出的PWM驱动信号进行控制，从而改变高压，控制灯管亮度。
现行高压板电路上，笔者查阅了有关资料，常用BIT3106、D2960等型号作为主控IC，另外，也常见TL1451，其为16脚封装，各脚功能见表2。
在高压板上，此芯片较为明显，均为贴片结构。
液晶电视背光板(高压板)电路原理
一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。
而早期的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。
先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。
目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。
另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。
在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管！！！的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。
但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。
而此时，所有发光的条件都满足了，背灯管当然就发光了。
是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。
但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象？？？？大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3."3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC振荡等）。
大屏幕液晶显示屏背光灯及高压驱动电路原理与维修
大屏幕液晶显示屏背光灯及高压驱动电路原理与维修一、背光灯原理冷阴极灯管（CCFL）由冷阴极发射电子极和阳极构成，极之间通过电解质溶液隔开。
当极中有电流通过时，冷阴极发射电子极会产生电子，这些电子会被阳极电场吸引，从而释放出光线。
为了使冷阴极发射电子极产生电子，需要通过高压驱动电路提供足够的电压和电流。
一般冷阴极发射电子极的工作电压为600V至1500V，工作电流为3mA至6mA之间。
二、高压驱动电路原理高压驱动电路主要用于提供极高的电压和电流，以驱动冷阴极发射电子极。
高压驱动电路主要由变压器、整流电路和驱动电路组成。
变压器是高压驱动电路的核心部件，其作用是将输入的低压交流信号转变为高压交流信号。
在一般的液晶显示屏背光灯中，变压器主要采用高频变压器。
高频变压器通常采用磁导材料作为磁芯，以提高变压器的性能和效率。
整流电路用于将高压交流信号转换为高压直流信号，以供冷阴极发射电子极使用。
整流电路一般采用桥式整流电路，其具有整流效果好、波动小的特点。
驱动电路用于控制高压驱动电路的输入和输出。
驱动电路通常由高压电荷泵和高压切换电路组成。
高压电荷泵用于将输入的低压信号转换为高压信号，以供后续的驱动电路使用。
高压切换电路用于控制高压输出的开关，以实现对冷阴极发射电子极的驱动。
三、维修方法在维修大屏幕液晶显示屏的背光灯及高压驱动电路时，常见的故障有背光灯不亮、背光灯亮暗不均等。
下面将介绍一些常见的故障排除方法。
首先，可以检查背光灯驱动线路是否有松动或断开的情况，需要检查传输线路、接头和电源控制板是否有损坏。
如果有松动或断开的情况，需要重新连接或更换。
其次，可以检查高压驱动电路是否正常工作，需要使用万用表测量驱动电路的输入和输出是否符合规格。
如果发现输入或输出不正常，需要检查电路板上是否有元件损坏或焊接问题，需要重新焊接或更换损坏的元件。
最后，如果以上方法都没有解决问题，可能需要更换整个背光灯驱动电路模块。
这需要具备一定的电子维修技能和相关工具，建议找专业的维修人员进行更换。
液晶显示器背光工作原理阐述
液晶显示器背光工作原理阐述液晶显示器是现代电子设备中广泛使用的一种显示技术。
它的工作原理是利用液晶分子在电场作用下的定向排列来控制光的透过与阻挡，从而实现图像的显示。
而液晶显示器的背光则是为了提供光源，使得图像能够在暗环境中清晰可见。
本文将详细阐述液晶显示器背光的工作原理。
1. 背光的作用与种类背光是液晶显示器中的一种重要组成部分，它的主要作用是提供光源，使得图像能够在背景较暗的环境中显示。
背光的种类主要有冷光源和LED背光。
冷光源是一种通过电流激发荧光粉发光的光源，而LED背光则是利用发光二极管(LED)发出的光来提供背光。
2. 冷光源背光工作原理冷光源背光是一种传统的背光技术，其工作原理是通过电流激发荧光粉发光。
具体来说，冷光源背光由一个冷阴极灯管和一个反射板组成。
冷阴极灯管内部充满了低压的气体，当施加高压电场时，气体中的电子会受到电场的加速，与气体原子碰撞产生电离，激发荧光粉发出可见光。
而反射板的作用是将发出的光反射回液晶面板，以提高显示效果。
3. LED背光工作原理LED背光是现代液晶显示器中广泛使用的背光技术，其工作原理是利用发光二极管(LED)发出的光来提供背光。
与冷光源背光相比，LED背光具有更高的亮度、更广的色域和更低的功耗。
LED背光主要有直下式和边缘式两种类型。
- 直下式LED背光：直下式LED背光是将发光二极管(LED)均匀地布置在液晶面板的背后。
当LED发光时，光会经过液晶面板的各个像素点，通过液晶分子的调节，控制光的透过与阻挡，从而显示出图像。
直下式LED背光具有较高的亮度和色彩还原度，适用于高端液晶显示器。
- 边缘式LED背光：边缘式LED背光是将发光二极管(LED)布置在液晶面板的边缘，通过光导板将光均匀地传输到整个屏幕。
边缘式LED背光具有较薄的设计和较低的成本，适用于大多数普通液晶显示器。
4. 背光的调节与控制液晶显示器的背光可以通过调节亮度来控制显示效果。
一般来说，液晶显示器的背光亮度可以通过改变背光的电压或电流来实现。
背光板工作原理
背光板工作原理
背光板是液晶显示器（LCD）中的一个重要组件，其工作原理主要基于光
学原理和电学原理。
从光学角度来看，背光板的主要作用是提供均匀的面光源，使得液晶面板
能够显示图像。
背光板通常由光源（如冷阴极荧光灯管 CCFL 或发光二极管LED）、导光板、反射片、扩散片等组成。
光源发出的光线首先照射到反射片上，反射片将光线反射回导光板。
导光
板通过特殊的微结构设计，使得光线能够在其内部进行全反射传播，并从导光
板的出光面均匀射出。
射出的光线经过扩散片的扩散作用，变得更加均匀柔和，从而为液晶面板提供一个亮度均匀的背光源。
从电学角度来看，背光板的光源通常需要驱动电路来提供合适的电压和电流，以保证其正常发光。
对于 CCFL 灯管，需要高压逆变电路将输入的低压直
流电转换为高频高压交流电来驱动灯管。
对于 LED 光源，通常采用恒流驱动电路来保证每个 LED 发光的稳定性和一致性。
总的来说，背光板通过对光源的合理布局和光学处理，为液晶显示器提供
均匀、明亮的背光源，使得液晶面板能够正常显示图像。
液晶屏背光板工作原理及维修
液晶屏背光板工作原理及维修液晶屏（Liquid Crystal Display，简称LCD）背光板是液晶显示器中的重要组成部分，它起到照明的作用，使得显示器显示出来的图像能够被人眼清晰地看到。
本文将从背光板的工作原理和维修两个方面进行详细介绍。
一、液晶屏背光板的工作原理1.光源：液晶屏背光板一般采用冷阴极荧光灯（CCFL）或者LED作为光源。
CCFL是一种采用荧光体结构的灯管，其工作原理是通过高电压激发荧光体产生可见光；而LED则是利用电子与空穴的复合释放光信号。
2.光导板：光源发出的光线会被光导板更加有效地进行导光。
光导板通常采用有机玻璃或者聚碳酸酯材料制成，其表面会覆盖一层反射膜，以使得光线能够更好地被反射和扩散。
3.均匀器：光导板导光的过程中，部分光线会经过反射膜的反射和扩散，使得光线能够更加均匀地照射到液晶屏的背面。
均匀器一般采用一层均匀膜或者微透镜阵列，来将光线进行均匀化处理。
4.偏振片：背光板通常会加装两层偏振片，一层放在光源的一侧，另一层放在光导板的一侧。
偏振片能够将光源发出的非偏振光转化为线偏振光，使得后续液晶分子能够更好地对其进行调制。
综上所述，液晶屏背光板通过将光源发出的光线进行均匀化处理，并使其转化为线偏振光，为后续的液晶分子对光线进行调制提供条件，从而实现对图像的显示。
二、液晶屏背光板的维修当液晶屏背光板出现故障时，可能会导致屏幕发暗或者亮度不均匀等问题。
以下是一些背光板故障的常见原因和维修方法：1.光源故障：如果液晶屏背光板采用CCFL作为光源，那么可能出现灯管老化或者熄灭的情况；如果采用LED作为光源，可能会出现LED故障或者功率供应问题。
维修方法是更换故障的灯管或者LED，或者修复供电电路。
2.反射膜损坏：反射膜损坏会导致光线无法被良好地反射和扩散，从而影响背光的均匀性。
维修方法是更换反射膜或者导光板。
3.均匀膜或微透镜阵列损坏：均匀膜或者微透镜阵列的损坏会导致光线无法良好地进行均匀化处理，从而影响背光的均匀性。
液晶屏背光板工作原理及维修
液晶屏背光板工作原理及维修背光板在液晶电视机中的作用背光板也称Inverter板即逆变器板，它的作用是将一个直流电压转变为多个交流电压，作为液晶屏灯管的工作电压，它的输入、输出连接框图如下图。
背光板有三个输入信号，分别是供电电压、开机使能信号、亮度控制信号，其中供电电压由电源板提供，一般为直流24V（个别小屏幕为12V）；开机使能信号ENA即开机控制电平由数字板提供，高电平3V时背光板工作，低电平0V时背光板不工作；亮度控制信号DIM 由数字板提供，它是一个0-3V的模拟直流电压，改变这它可以改变背光板输出交流电压的高低，从而改变灯管亮度。
背光板有多个交流输出电压，一般为AC800V，每个交流电压供给一个灯管。
三、背光板工作原理方框图背光板电路由输入接口电路、PWM控制电路、MOS管导通与直流变换电路、LC振荡及高压输出回路、取样反馈电路等几部分组成，其工作原理方框图如下：四、背光板各部分电路介绍1、输入接口电路1）供电输入电压输入接口电路中的供电输入电压一路直接加到MOS管导通电路，作为MOS管的供电电压（24V或12V）；另一路经晶体管稳压控制电路加到PWM控制IC，作为PWM控制IC的供电电压（一般为5V）。
2）开机使能信号ENA输入接口电路中的开机使能信号ENA经过相关的三极管、电阻、电容电路后加到PWM控制IC，作为PWM电路的控制开关。
ENA为高电平（3-5V）时PWM电路工作，ENA为低电平（＜2V)时PWM 电路不工作。
一种典型电路是数字板过来的ENA信号经过电阻、电容电路后直接加到PWM控制IC的ENA脚，如下图：另一种典型电路是数字板过来的ENA信号通过三极管、稳压管控制电路，将电源板过来的供电电压进行降压、稳压，产生ENA电压，加到PWM控制IC的ENA脚，如下图：3）亮度控制信号输入接口电路中的亮度控制信号DIM或BRTI ，经过相关的电阻、电容电路后加到PWM控制IC的亮度控制脚DIM或BRTI ，通过控制PWM驱动脉冲宽度控制灯管的亮度。
液晶显示屏背光灯及高压驱动电路原理与故障维修
大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（目前液晶电视的销量和社会保有量非常大，液晶电视的维修资料奇缺，而液晶电视的背光灯高压驱动电路又是液晶电视中极易发生故障的部位，它类似于CRT电视的行扫描电路，是高压大电流电路，其故障率不低于CRT电视的行扫描电路。
目前对于该部分的原理电路分析维修的资料很少，该文对于背光灯管及驱动电路的特性、构造、组成、要求、电路原理分析比较详尽，以帮助维修人员更加深刻的理解液晶电视背光灯驱动电路，为下一步维修打好基础）液晶电视的显示屏是属于被动发光型的显示器件，液晶屏自身不发光，它需要借助背光灯来实现屏的发光，即背光灯管发出光线通过液晶屏透射出来，利用液晶的分子在电场作用下控制通过的光线（对光进行调制）以形成图像，所以一块液晶屏工作成像必须配上背光源才能成为一个完整的显示屏，要显示色彩丰富的优质图像，要求背光灯的光谱范围要宽，接近日光色以便最大限度的展现自然界的各种色彩。
目前的液晶屏背光灯，一般采用的是光谱范围较好的冷阴极荧光灯（cold cathode fluorescent lamp；CCFL）作为背光光源。
大屏幕的液晶电视要保证有足够的亮度、对比度和整个屏幕亮度的均匀性，均采用多灯管系统，32寸屏一般采用16只灯管，47寸屏一般采用24只灯管。
耗电量每只灯管约为为8W计算，一台32寸屏的液晶电视背光灯耗电量达到130W,一台47寸的液晶电视背光灯的耗电量达到近200W（加上其它电路耗电，一台32寸屏的液晶电视耗电量在200W左右）冷阴极荧光灯的构造和工作原理冷阴极荧光灯CCFL是气体放电发光器件，其构造类似常用的日光灯，不同的是采用镍﹑钽和锆等金属做成的无需加热即可发射电子的电极——冷阴极来代替钨丝等热阴极，灯管内充有低气压汞气，在强电场的作用下，冷阴极发射电子使灯管内汞原子激发和电离，产生灯管电流并辐射出紫外线，紫外线再激发管壁上的荧光粉涂层而发光，图1。
液晶电视背光驱动板的原理与维修
液晶电视背光驱动板的原理与维修一、液晶电视背光驱动板的原理液晶电视的背光驱动板主要由背光源、LED驱动芯片和电源组成。
其工作原理如下：1.电源供电：首先，背光驱动板需要接收电源的供电，通常为12V或24V直流电源。
电源会将交流电转换成直流电，并经过滤波和稳压等处理，确保供电稳定可靠。
2.亮度控制：背光驱动板通过亮度控制信号来控制LED背光的亮度。
亮度控制信号可以通过外部按钮或遥控器发送给背光驱动板，然后驱动芯片将信号转换成对应的电流或电压输出，以控制背光的亮度。
3.LED工作方式：LED背光可以分为两种方式，一种是直接驱动模式，另一种是串并联驱动模式。
在直接驱动模式中，LED背光同时接通，背光亮度由电流大小控制。
在串并联驱动模式中，多组LED串联并与驱动电源并联，则电流相同而电压叠加，背光亮度由电压大小控制。
4.驱动芯片：驱动芯片是背光驱动板的核心部件，它能根据输入的信号来控制背光的亮度。
驱动芯片一般使用PWM调整激活时间来控制电流或电压大小，从而实现对背光亮度的调节。
5.保护电路：背光驱动板会设计一些保护电路，以保证电路的稳定性和安全性。
例如过流保护电路和过压保护电路等，一旦出现异常情况，会自动切断电源供电，避免对其他电路和液晶屏产生损坏。
二、液晶电视背光驱动板的维修方法1.检查电源供电：首先，检查背光驱动板的电源供电是否正常，是否存在电压过高或过低的情况。
如发现电源供电异常，建议更换稳压器或滤波电容等元件。
2.检查亮度控制信号：用万用表或示波器检测亮度控制信号的波形和电压情况，确保信号正常。
如发现亮度控制信号异常，可以检查外部按钮、遥控器或背光驱动板上的控制芯片。
3.检查驱动芯片：检查驱动芯片是否损坏或焊接不良。
如发现芯片损坏，建议更换芯片。
如果发现焊接不良，可以重新焊接芯片。
4.检查背光灯：检查背光灯是否亮或故障。
可以使用万用表进行背光灯的电阻、电压测试，或直接用电源给背光灯供电，观察背光灯是否亮。
液晶显示屏背光灯及高压驱动电路原理与故障维修
液晶显示屏背光灯及高压驱动电路原理与故障维修背光灯有多种类型，包括冷阴极荧光灯（CCFL）和LED背光灯。
CCFL背光灯通常使用高压交流电驱动，而LED背光灯通常使用低压直流电驱动。
CCFL背光灯由一个或多个冷阴极荧光灯管组成，每个灯管包含一个或多个气体填充的玻璃管，内部涂有荧光粉。
高压驱动电路将交流电转换为高频高压输出，并通过电极将电流传导到荧光灯管。
当电流通过荧光灯管时，气体被激发并产生紫外线，荧光粉则将紫外线转换为可见光，从而提供背景照明。
LED背光灯由多个发光二极管（LED）组成，通常分为边光源和全阵列光源两种。
边光源是将LED安装在液晶显示屏的边缘并通过导光板分散光线，而全阵列光源是将LED直接安装在背板上以提供均匀的背光。
LED背光灯通常使用恒流驱动电路，为LED提供稳定的电流以确保均匀的亮度。
1.背光灯管烧坏：如果CCFL背光灯管损坏，通常需要更换新的灯管。
而LED背光灯管一般寿命较长，一旦烧坏，则需要更换整个背光模组。
2.驱动电路故障：驱动电路可能会出现电容故障、保险丝烧断等问题。
这种情况下，需要检查并更换损坏的元件。
3.驱动电路控制芯片故障：控制芯片（例如逆变器驱动芯片）的故障可能导致背光灯无法正常开关。
这种情况下，需要检查并更换故障的芯片。
4.光源均匀性问题：如果LED背光灯的亮度不均匀，可能是导光板损坏或LED发光不一致所导致。
维修方法包括重新安装导光板或调整LED的位置。
5.供电问题：背光灯的供电电源可能存在问题，例如电源电压稳定性不好或电源线损坏等。
这种情况下，需要检查电源电压和线路连接，并进行必要的修复或更换。
总之，液晶显示屏背光灯及高压驱动电路的故障维修需要具备一定的电子维修知识和技能。
由于涉及到高压电路和精密器件，建议遇到故障时请寻求专业的技术人员来进行维修或更换。
液晶屏背光板工作原理电路图
液晶屏背光板工作原理电路图一、前言随着液晶电视机销量的逐渐增多，需要投入更多的精力来研究液晶电视机的维修，而目前液晶电视机中背光板的维修量占有较大的比例，同时由于背光板是显示屏供应商供屏时自带的，供应商出于对技术的保密性，现在我们还拿不到背光板的电路图和IC资料，这对我们背光板的维修带来了很大的难处。
为了改善我们的背光板修理，本文对背光板的通用工作原理及常见故障判断作一介绍，对网络维修具有一定的参考价值。
本文的目的是想帮助网络提高维修技能，但由于我们对背光板的电路和维修了解得还不多，因此其中的一些观点可能有不准确或描述错误的地方，请大家指出来共同讨论，从而共同提高我们的维修水平，谢谢！二、背光板在液晶电视机中的作用背光板也称Inverter板即逆变器板，它的作用是将一个直流电压转变为多个交流电压，作为液晶屏灯管的工作电压，它的输入、输出连接框图如下图。
背光板有三个输入信号，分别是供电电压、开机使能信号、亮度控制信号，其中供电电压由电源板提供，一般为直流24V（个别小屏幕为12V）；开机使能信号ENA即开机控制电平由数字板提供，高电平3V时背光板工作，低电平0V 时背光板不工作；亮度控制信号DIM由数字板提供，它是一个0-3V的模拟直流电压，改变这它可以改变背光板输出交流电压的高低，从而改变灯管亮度。
背光板有多个交流输出电压，一般为AC800V，每个交流电压供给一个灯管。
三、背光板工作原理方框图背光板电路由输入接口电路、PWM控制电路、MOS管导通与直流变换电路、LC振荡及高压输出回路、取样反馈电路等几部分组成，其工作原理方框图：四、背光板各部分电路介绍1、输入接口电路1）供电输入电压输入接口电路中的供电输入电压一路直接加到MOS管导通电路，作为MOS管的供电电压（24V或12V）；另一路经晶体管稳压控制电路加到PWM控制IC，作为PWM控制IC的供电电压（一般为5V）背光板各部分电路介绍2）开机使能信号ENA 输入接口电路中的开机使能信号ENA经过相关的三极管、电阻、电容电路后加到PWM控制IC，作为PWM电路的控制开关。
液晶屏驱动与背光原理
液晶屏驱动与背光原理被动驱动：被动驱动也称为多路驱动。
它通过一组驱动电极将输入信号分配到像素上，通过对应驱动电极上的电压激活液晶分子，控制光的透过程度。
被动驱动的优点是简单、成本低；缺点是刷新率较低，图像质量较差，仅适用于小尺寸的液晶显示器。
主动驱动：主动驱动也称为TFT技术。
它采用薄膜晶体管（TFT）作为驱动器件，每个像素都有一个对应的TFT，通过控制TFT上的电压来驱动液晶分子。
主动驱动具有刷新率高、图像质量好、可适用于大尺寸液晶显示器等优点。
但是，主动驱动的成本较高。
背光原理：液晶屏为了显示图像需要光源提供背光照明。
背光源的主要作用是产生光线，以提供足够的光亮度，使得液晶屏能够显示出清晰的图像。
常见的背光源有冷阴极管（CCFL）和LED背光。
-冷阴极管（CCFL）：冷阴极管是一种通过电子束激发荧光粉发光的光源。
它包括玻璃管、阴极、阳极等构件。
当高压电流通过阴极时，会释放出大量的电子束，电子束击打玻璃管内的荧光粉，从而产生可见光。
CCFL背光源的优点是亮度高、色彩还原度好；缺点是功耗较大、寿命较短、制造成本较高。
- LED背光：LED（Light Emitting Diode）背光是一种通过LED发光的光源。
它由许多小型发光二极管组成，结构紧凑、节能高效。
LED背光源的优点是节能、寿命长、响应速度快；缺点是成本较高、颜色还原度相对较低。
背光源的工作原理是将背光源的光线通过液晶分子的旋转、吸收和透过来实现对图像的显示。
当光线通过液晶分子时，液晶分子的定向状态会改变光线透过的程度，从而产生不同的亮度。
通过控制液晶屏的驱动电压和信号，可以调整液晶分子的定向状态，进而控制背光通过液晶屏的亮度，实现显示图像的效果。
总之，液晶屏驱动和背光原理是液晶显示器工作的两个关键环节。
液晶屏驱动将输入信号转换为液晶分子的定向状态，控制光的透过程度，从而产生显示图像；背光源提供光亮度，使得液晶屏能够显示出清晰的图像。
