1. CAD识别柱大样如何识别？为何有的柱不能识别或识别出来后形状与图纸不符？

答：识别柱大样步骤如下

1. 导入CAD图纸，然后提取柱边线。

2. 提取柱标识。柱标识包括表示柱各边长度的标注和柱名称。

3. 自动或点选识别柱大样。

由于柱大样图中各边长度往往不是实际长度，软件是根据提取的柱标注的长度来识别的，所以提取柱标识时长度标识必须提取，否则就会出现不能识别的情况，识别出来的柱也是以标注长度为准进行识别，如果CAD图中柱边线与标注不成比例就会出现识别的柱与CAD绘制的柱形状不符的情况。

识别柱大样时会优先以提取的柱名称进行识别，如果未提取柱名称，软件会自动为柱命名，从KZ-1开始。

2. 筏板的底面需要做防水，在软件中用什么构件绘制？

答：筏板底面防水不需要绘制，在计算筏板时软件会出一个筏板底面面积的报表量，将这个报表量套用相应的做法就可以。

3. 基础梁加腋如何绘制？

答：基础梁和梁构件都有设置梁加腋功能，直接设置加腋即可。其中梁加腋设置后在梁下表面生成，基础梁加腋后在基础梁上表面生成。设置单跨加腋用于单个梁设置加腋，设置多梁加腋用于多个梁图元一起设置加腋，软件会自动判断柱、墙、梁等支座生成腋。

4. 识别CAD图通用过程是什么？各构件识别有何联系？

答：大部分构件的识别都是提取边线提取标识自动（点选、框选）识别这样一个过程，如识别柱、识别梁、识别独立基础、识别桩承台、识别桩、识别柱大样、识别轴网（识别轴网时提取轴线对应其他构件的提取边线）。

识别墙时提取墙边线后不用提取墙标识，而是读取墙厚并给墙命名，然后是自动（点选、框选）识别墙

识别门窗洞时应先识别或绘制上墙，然后识别门窗表或建立门窗构件，再提取门窗标识，最后是识别门窗洞

CAD构件图元识别完成后此时构件并没有做法，不要忘记给各构件套用做法。

5. 同一个工程中同一个外墙构件，为何有的能出外墙外侧、内侧钢丝网片，有的只出外墙外侧钢丝网片？

答：外墙的外侧和内侧是根据外墙围成的最大封闭区域来判断的，封闭区域内算外墙内侧，封闭区域外算外墙外侧。有些墙虽然属性为外墙，但是它并没有与其它墙围成封闭区域，所以也就无法判断哪面是外侧，哪面是内侧，软件统一都按外侧来计算。

6. GCL2008中工程量表模式和纯做法模式有何本质区别？

答：纯做法模式需要自己手动添加清单行和定额行，然后再添加清单和定额子目。

工程量表模式在新建构件时软件自动给出了需要计算的工程量和工程量代码，用户只需手动添加上清单和定额子目，省去了添加清单、定额行和选择工程量代码的过程，另外工程量表模式还可以让软件自动套用做法。

7. 两块相切的斜板上布置了屋面，为何提示不能设置屋脊线？

答：两块相切的斜板是可以设置屋脊线的，但是要求两块板完全相切，不能存在误差。很多的情况是两个板看起来是相切的，但是放大观察后其实两块板并没有完全对其，而是存在很细微的误差，这种情况下必须调整两个板标高、斜率完全相等才能设置屋脊线。

8. 在图形算量里，外墙面进行一般抹灰后，还有一道乳胶漆涂料要如何布置？

答：在图形算量中并不是每一个做法都要布置构件的，如果外墙抹灰和外墙刷涂料的面积相同，只需要同一个工程量代码套用不同的做法即可。例如外墙先刷涂料然后粘贴瓷砖，则不用重复布置，刷涂料子目套用QMMHMJ（墙面抹灰面积），贴瓷砖子目套用（QMKLMJ），设置墙面厚度后软件计算时会自动考虑瓷砖的厚度计算。

9. 在图形软件中绘制了构件（例如砌体墙）为何在清单定额汇总表中找不到墙的工程量？

答：已绘制了构件但做法汇总报表里没有工程量，通常是该构件未套做法或套了做法但未选择代码的原因。检查相关构件是否已套做法和是否已选择代码，只要正确套上做法和选择好代码就能正常计算了。

10. 在软件工具菜单下选项/其他页签中“GBQ接口按楼层汇总”起什么作用？

答：这个功能是为图形2008工程导入GBQ计价软件而设置的，当勾选这个选项后，软件汇总计算的结果导入计价软件则清单及其所带的子目在计价软件会分楼层显示（每个子目只显示在本层的工程量），以方便计价软件按不同楼层计取超高降效费。如果不勾选此选项，导入计价软件的子目工程梁不分楼层，汇总显示。

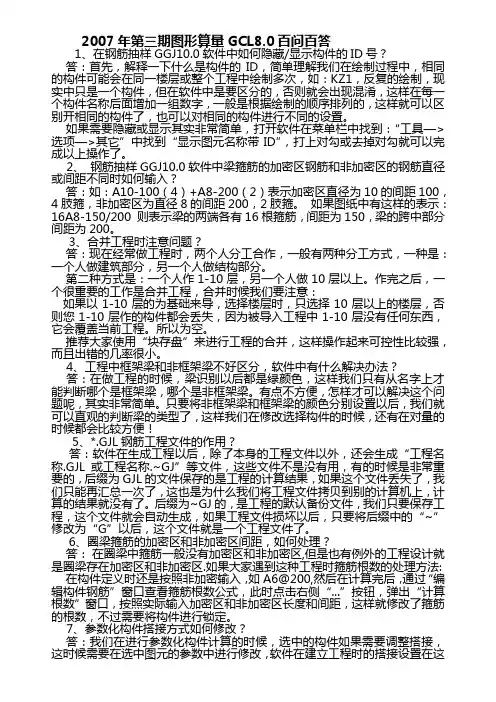

广联达造价软件图形算量百问百答（一）

2009年11月13日星期五 22:32

1、一个房间出现不同材质的墙，广联达造价软件图形算量怎样能把他们的装修面积分开？

答：房间构件的工程量代码中提供了按材质划分的墙面装修工程量：

只要在建立房间构件时，套取相应的子目，然后选择正确的工程量代码即可。

注意：若房间中的某一面墙为分层墙，分层墙的墙面装修工程量是按照底层墙材质计算的。

2、女儿墙压顶广联达图形算量软件如何处理？

答：女儿墙压顶可以利用圈梁来代替，建立一个圈梁构件，但名称命名为女儿墙压顶，做法也套压顶子目。这里有一点需要注意，圈梁在计算模板面积的时候只计算两侧的，但压顶需要计算底模，所以我们在计算模板的时候要自己手工编辑一下工程量代码，把压顶底侧的模板加进去即可。

3、关于独立柱的粉刷软件怎么处理？

答：在房间构件中有独立柱的周长工程量代码，所以我们在计算独立柱粉刷工程量时要在房间里计算。即若要计算独立柱的粉刷工程量我们就要建立房间构件把独立柱围在房间里。注意在套工程量代码时需要手工编辑一下，用独立柱的周长乘粉刷高度即可。在GCL8.01551版本中柱构件中增加了柱截面周长代码，在这个版本中我们就可以直接在柱构件中处理独立柱的粉刷工程量。GCL8.01551版本在房间和柱构件中都可以处理独立柱的粉刷工程量。

4、升级以后的广联达图形算量软件，每一层的构件都的单独套定额，名称相同的可以复制到其他层里面，如果从钢筋里面导入图形的，每一层梁名称都不相同，是否都得在每一层里面单独套用定额，有没有什么简单的方法？而且还得每一层检查，原来只在构件管理中套用一层就可以了，相对繁琐多了，有没有什么更好得方法，套定额快速一些？

答：可以使用做法刷的功能进行全楼统一套取；或者可以用“构件层复制”功能。并且在构件属性中有“过滤”功能，可过滤出未套定额子目的构件；

说明：图形分层主要是为了与钢筋相同，这样学习起来比较简单，并且，对于砼标高不同的情况处理也是比较简单的。

5、广联达图形算量软件如何画断面是直角梯形的墙？

答：目前软件不能直接处理这种形状的墙体，若一定要用软件来计算它的体积我们可以把这道墙放倒，可以利用板来代替计算，墙体积长度为板厚，墙的断面即为板的形状，利用这种方式可以计算出墙体积，若墙上有门窗洞可以用板洞来代替。但其他构件需要自己手工扣减。

6、广联达图形算量软件中的楼梯休息平台怎么布置？

答：楼梯构件中我们提供了休息平台构件，但一般情况下休息平台也是按照水平投影面积合并到楼梯子目中计算，所以可以不用绘制休息平台直接用楼梯代替就可以了。但有的地区休息平台要单独套子目计算，所以这个时候就需要我们单独
