模电课程设计报告题目范例
模电课程设计题目
模电课程设计题目第一篇：模电课程设计题目模拟电子技术课程设计A任务书刘老师的邮箱**************.cn，大家有问题可以直接发邮箱询问老师一、课程设计的性质本课程是在前导验证性实验基础上，进行更高层次命题的课程设计，是在教师指导下独立查阅资料、设计、安装和调试特定功能的电子电路。
对于提高学生的电子工程素质和科学实验能力非常重要，是电子技术人才培养成长的必由之路。
二、课程设计目的本课程旨在培养学生模拟电子电路知识，解决模拟电子技术方面常见实际问题的能力，促使学生积累实际电子制作经验，准备走向更复杂更实用的应用领域，是参加“全国大学生电子竞赛”前的技能培训课程之一。
目的在于巩固基础、注重设计、训练技能、追求创新、走向实用。
三、课程设计要求1、根据下面所给出的5个题目自行选择一个完成设计；2、学生自行查找与设计题目有关的参考资料；3、提出设计方案，写出设计步骤，并进行理论设计；4、熟悉用计算机软件进行辅助电路设计方法，并对所设计的电路进行仿真；5、购买元器件并进行电路的焊接、组装；6、熟悉常用电子仪器操作使用和测试方法；7、学习电子电路的调试和测试技术，完善作品功能。
8、撰写设计报告；四、设计题目题目1：波形发生电路要求：设计并制作用分立元件和集成运算放大器组成的能产生方波、三角波和正弦波的波形发生器。
基本指标：输出频率分别为：102HZ、103HZ和104Hz；输出电压峰峰值VPP≥20V发挥部分：方波占空比可调。
题目2：音频功率放大电路要求：设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。
基本指标：频带宽50HZ～20kHZ，输出波形基本不失真；电路输出功率大于8W；输入灵敏度为100mV，输入阻抗不低于47KΩ。
题目3：有源带通滤波器要求：设计1有源带通滤波器，其3db带通范围为50Hz-20KHz。
基本指标：带内电压变化小于0.5db,带外电压比大于20db （10KHz与10Hz的输出电压之比，10KHz与30Khz输出电压之比大于20db），矩形系数尽量小。
模电课程设计报告《OCL功率放大器设计》
一、课程设计任务及要求1.设计目的①学习音频功率放大器的设计方法②了解集成功率放大器内部电路工作原理根据设计要求,完成对音频功率放大器的设计,进一步加强对模拟电子技术的了解④采用集成运放与晶体管原件设计OCL功率放大器⑤培养实践技能,提高分析和解决实际问题的能力2.设计指标①频率响应:20Hz≤f≤20KHz②输出功率:P o > 4w③负载电阻:R L=8Ω④非线性失真尽量小⑤输入信号:U i <0.1v3.设计要求①画出电路原理图②元器件及参数选择③电路的仿真与调试分析设计要求, 明确性能指标；查阅资料、设计方案分析对比。
4.制作要求论证并确定合理的总体设计方案, 绘制结构框图。
5、OCL功率放大器各单元具体电路设计。
总体方案分解成若干子系统或单元电路, 逐个设计, 计算电路元件参数；分析工作性能。
6.完成整体电路设计及论证。
7、编写设计报告写出设计与制作的全过程, 附上有关资料和图纸, 有心得体会。
二、总体方案设计1.设计思路功率放大器的作用是给负载Rl提供一定的输出功率, 当RI一定时, 希望输出功率尽可能大, 输出信号的非线性失真尽可能小, 且效率尽可能高。
由于OCL电路采用直接耦合方式, 为了保证工作稳定, 必须采用有效措施抑制零点漂移, 为了获得足够大的输出功率驱动负载工作, 故需要有足够高的电压放大倍数。
因此, 性能良好的OCL功率放大器应由输入级, 推动级和输出机等部分组成。
2.OCL功放各级的作用和电路结构特征①输入级: 主要作用是抑制零点漂移, 保证电路工作稳定, 同时对前级（音调控制级）送来的信号作用低失真, 低噪声放大。
为此, 采用带恒流源的, 由复合管组成的差动放大电路, 且设置的静态偏置电流较小。
②推动级作用是获得足够高的电压放大倍数, 以及为输出级提供足够大的驱动电流, 为此, 可采带集电极有源负载的共射放大电路, 其静态偏置电流比输入级要大。
③输出级的作用是给负载提供足够大的输出信号功率, 可采用有复合管构成的甲乙类互补对称功放或准互补功放电路。
模拟电子技术课程设计题目
模拟电子技术课程设计题目题目一： 函数发生器设计任务和要求：1．能输出频率f ＝100 Hz ～1kHz 、1kHz ～10 kHz 两档，并连续可调的正弦波、三角波和方波：正弦波：峰一峰值V P-P ≈2V ；三角波：V P-P ≈6V ；方波：V P-P ≈12V 。
2． 能输出频率f ＝50Hz ～4kHz 并连续可调的锯齿波和矩形波：锯齿波：V P-P ≈4V ，负斜率连续可调。
矩形波：V P-P ≈12V ，占空比为50％～90％并连续可调。
3．设计压控振荡器控制电压范围1~10V ；振荡频率范围：f ＝500Hz ～5kHz ；测量输入电压与频率的关系，做出曲线。
设计提示：根据设计指标，先产生方波—三角波，再将三角波变换成正弦波。
在方波—三角波的基础上，进行锯齿波、矩形波和压控振荡器的设计。
题目二：低频信号发生及处理系统设计任务和要求：1) 用运算放大器为主要元件设计一个低频信号发生及处理电路。
2) 正弦信号发生单元的输出信号频率为500Hz ±10Hz ，输出电压有效值为20mV 。
3) 将20mV 的正弦信号变换为±20mV 的差模信号。
4) 将±20mV 的差模信号放大为10V 的单端输出的正弦信号。
5) 将10V 正弦信号变换为0~50mV 的矩形波信号，占空比q 在10%~90%范围内连续可调。
6) 将矩形波信号做比例积分运算，比例系数=10，积分时间常数=0.1设计提示：1）可采用电压跟随器及反相比例电路实现单端信号到差模信号的变换。
2）可参考仪用放大器的设计，将±20mV 的差模信号放大为10V 的单端输出的正弦信号。
3）将10V 正弦信号变换为0~50mV 的矩形波信号时可考虑用信号衰减及电平移动2个环节分步实现。
题目三 ：设计实现晶体管β值筛选器设计任务和要求：1．对PNP 和NPN 都适用。
2．当时输出<200Hz 的矩形波；当200<β300200<β<时输出>1000Hz 矩形波；当300>β时指示灯亮。

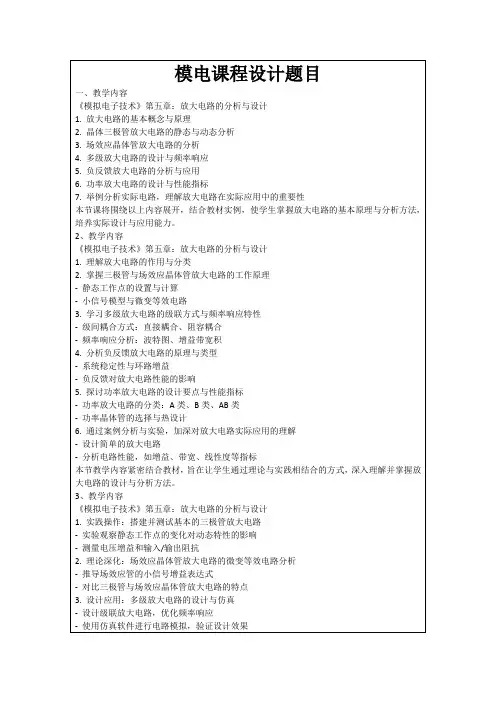

模电课程设计题目
6.教学反馈：收集学生反馈，评估教学效果，调整教学方法
-通过问卷调查、个别谈话等方式了解学生的学习体验
-根据学生反馈调整教学内容和教学策略，以提高教学质量
本节教学内容通过知识梳理、案例研究、设计挑战、实验探究、技术研讨和教学反馈等环节，全方位提升学生对放大电路设计与分析的理解，培养学生在实际工程问题中的解决能力和团队协作能力。
-梳理三极管、场效应晶体管放大电路的设计步骤与关键参数
-强调频率响应、稳定性、线性度等性能指标的重要性
2.案例研究：分析典型放大电路在实际工程中的应用
-研究放大电路在音频、测量、通信等领域的应用案例
-探讨不同应用场景下放大电路设计的特殊要求与解决方案
3.设计挑战：开展小组合作，完成特定要求的放大电路设计任务
-根据给定的技术指标，设计并搭建放大电路
-解决设计过程中遇到的技术难题，优化电路性能
4.实验探究ห้องสมุดไป่ตู้进行放大电路的对比实验，分析不同设计方案的优劣
-对比不同类型放大电路的性能，如A类与AB类功率放大器
-实验观察负反馈对放大电路性能的具体影响
5.技术研讨：组织学生参与放大电路技术研讨会
-邀请行业专家分享放大电路设计经验和最新技术动态
2.技能训练：深入学习负反馈放大电路的设计技巧
-分析不同负反馈类型的优缺点及适用条件
-练习如何通过调整反馈网络来优化放大电路性能
3.实践提高：开展功率放大电路的综合性实验
-结合理论，设计具有过载保护功能的功率放大电路
-实验测试电路的输出功率、效率、失真等性能参数
4.创新思维：鼓励学生探索新型放大电路设计与优化
本节课将围绕以上内容展开，结合教材实例，使学生掌握放大电路的基本原理与分析方法，培养实际设计与应用能力。
模电课题设计题目
模电课题设计题目
以下是一些模电课题设计的题目，供您参考：
1. 基于运算放大器的信号放大电路设计
2. 基于比较器的信号检测电路设计
3. 基于滤波器的信号滤波电路设计
4. 基于振荡器的信号产生电路设计
5. 基于功率放大器的音频放大电路设计
6. 基于光电耦合器的隔离电路设计
7. 基于电压调整器的稳压电源设计
8. 基于模拟开关的信号选择电路设计
9. 基于可编程逻辑器件的数字模拟转换器设计
10. 基于模数转换器的模拟数字转换器设计
这些题目涵盖了模拟电路的基本知识点，可以根据您的兴趣和需求选择适合自己的题目进行深入研究。
模电课设报告【范本模板】
南京航空航天大学模拟电子技术课程设计报告（频率—电压变换器)学生姓名：田恬学号: 031520302班级: 0315203电工电子实验中心2017年6月目录第一章：设计指标第二章：系统概述第三章：单元电路设计与分析第四章：电路调试过程第五章：结束语附件1：器件表附件2：参考文献附件3：总图第一章设计指标试设计一个频率—电压变换器,要求：在200Hz-2kHz范围内变化时，对应输出的直流电（1）当正弦波信号的频率fi压Vo在2—10V范围内线性变化,误差在5%左右。
（2）正弦波信号源采用函数波形发生器.（3）采用±12V电源供电。
第二章系统概述一、设计思想函数波形发生器输出的正弦波经比较器变换成方波。
方波经频率变换成直流电压。
直流正电压经反相器变成负电压，再与参考电压V R通过反相加法器得到符合技术要求的Vo.二、各功能的组成（1）本次使用741运放设计三角波发生器作为设计函数波形发生器。
调节范围为200Hz-2000Hz,在调试过程中，挑选中间的几个值进行测试。
（2）电压比较器采用LM311.（3）F/V变换采用集成块LM331构成的典型电路。
通过参考书和报告上的指导书确定相关参数,测定输出的电压范围在0.2—2V。
(4）反相器采用比例为—1，通过集成芯片OP07实现.（5）反相加法器同样用芯片OP07实现，通过调节V R的大小.使输出的电压在2—10V。
三、总体工作过程第三章 单元电路设计与分析一、三角波发生器电路如图所示，它由运放A1、A2，电阻R1、R2组成的同相迟滞比较器，运放A2以及R 、C 构成的反相有源积分电路组成。
其输出信号周期为124R R RCT Vo=2-5V参考电压V R-0.2- -2V Vo3直流 Vo2方波 Vo1f i =200-2oooHz正弦波 函数波形发生器比较器F/V/变换反相器反相加法器0.1μF二、电压比较器LM311是一种电压比较器，它能将一个模拟电压信号和一个参考固定电压相比较,在二者幅度相等的附近,输出电压将产生跃变,相应输出高电平或低电平。
模电课程设计(方波—三角波)
模电课程设计(方波—三角波)
题目：方波—三角波发生器设计
要求：设计一个方波—三角波发生器电路，实现从方波到三角波的转换。
要求小信号放大器的放大倍数大于200倍，工作频率可以自由调节在1Hz到1kHz之间。
设计思路：
本电路设计采用了集成运算放大器、反相比例放大器、加法器、反相积分器、反相微分器和Schmitt触发器等模块。
首先，通过一个反相比例放大器和一个加法器把正弦波信号和一个恒定信号混合，从而产生一个具有偏置的正弦波信号。
然后，将这个具有偏置的正弦波信号输入到一个反相积分器中，产生一个三角波信号。
最后，通过一个Schmitt触发器将三角波信号转换成方波信号。
可以通过调节一个电位器来改变Schmitt触发器的阈值，从而
改变方波的占空比和频率。
其中，反相比例放大器中，R1=10kΩ，R2=100kΩ；加法器中
的两个电阻均为10kΩ，反相积分器中，C1=0.1μF，R3=10kΩ；反相微分器中，R4=100kΩ，R5=10kΩ，C2=0.001μF；Schmitt
触发器中，R6=10kΩ，R7=33kΩ，C3=10nF。
模电课程设计【范本模板】
指导老师：专业：学号：姓名：一、设计题目:信号发生器设计二、设计目的：掌握方波—三角波—正弦波的设计方法和调试技术。
三、设计内容与要求:信号发生器是常用的测试仪器,常用的信号源有正弦波、方波、三角波、锯齿波、阶梯波等.①RC桥式正弦波产生电路，频率分别为300Hz、1KHz、10KHz，输出幅值300mV~5V可调、负载1KΩ。
②矩形波电路，频率3KHz，占空比可调范围10%～90％，输出幅值3V、负载1KΩ。
③三角波电路，频率1KHz，占空比可调范围10％～90%，输出幅值3V、负载1KΩ.④多用信号源产生电路，分别产生正弦波、方波、三角波，频率范围100Hz～3KHz、输出幅值≥5V、负载电阻1KΩ.四、设计思路及实验前的理论原理：1、正弦波产生电路（由放大电路、选频网络和反馈网络组成)从结构上看，RC正弦波振荡电路就是一个没有输入信号的带选频网络的正反馈放大电路。
振幅平衡和相位平衡是正弦波振荡电路产生持续振荡的两个条件。
其中，振荡频率是由相位平衡条件所决定的。
刚开始时，Rf略大于R1的两倍，这样放大倍数才会略大于3,电路才能够起振.一段时间后,可以利用非线性元件来自动调整反馈的强弱以维持输出电压恒定，也可以将Rf 用滑动变阻器代替,人为调节放大倍数，从而使电路能够产生幅度稳定、几乎不失真的正弦波.其选频网络的频率特性如下:1211,;11rj cr r j c Z r Z j c j c j c r j c ωωωωωω+=+===++ 反馈网络的反馈系数为2212();13()v Z j cR F s Z Z j cR j cR ωωω==+++由此可得RC 串并联选频网络的幅频响应及相频响应2003()v F j ωωωω=+-00()arctan ;3f ωωωωϕ-=-可以计算，当00112f f rc rc ωωπ====或时，幅频响应的幅值为最大，即max 1;3F =相应的相频响应的相位角为零，即0;f ϕ=此时输出电压的幅值最大，并且输出电压为输入电压的３倍。
模电课程设计模板
目录一设计题目. . . . . . . . . . . . . . . . . . . . . . . . . . 2二设计任务. . . . . . . . . . . . . . . . . . . . . . . . . .2三设计报告. . . . . . . . . . . . . . . . . . . . . . . . . .21内容摘要 (2)2正文 (2)1)原理概述 (2)2)电路设计 (4)3)元器件及参数选择 (5)4)仿真结果分析 (7)四参考资料. . . . . . . . . . . . . . . . . . . . . . . . . . .8五进度安排. . . . . . . . . . . . . . . . . . . . . . . . . . .9模拟电子技术基础课程设计任务书一、设计题目设计制作一个产生正弦波－方波－三角波函数转换器二、设计任务：①输出波形频率范围为0.2KHz~20kHz且连续可调；②正弦波幅值为±2V，；③方波幅值为2V；④三角波峰-峰值为2V，占空比可调；⑤分别用三个发光二极管显示三种波形输出；⑥用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）制作一个产生正弦波－方波－三角波函数转换器设计内容摘要本设计要求产生三种不同的波形分别为正弦波\方波\ 三角波。
实现该要求有多种方案，如先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波转换成三角波;正弦波通过滞回比较可以转换成方波，方波通过一个积分电路可以转换成三角波，正弦波可以通过RC振荡电路产生正文1.原理概述1：直流电源部分通过桥式整流、电容滤波、稳压管稳压直流电源电路将220V的交流电变成+12V和-12V的直流电2：波形产生电路(1) 正弦波---方波----三角波电路如图所示图二：利用低通滤波电路实现波形转换2.电路设计1、直流电源的参数设计提供的是220V的交流电源要变为12V直流电，变压器用 220V~15V规格的，选的三端稳压器为：LM7812、LM7912，整流用的二极管可用1N4007 ，电解电容用3300uf C7与C8可用0.33Uf C5与C6可用0.1uF C3与C4可用220Uf电容，发光二极管上的R用 1KΩ。
模电课程设计报告 正弦波 方波 三角波发生器
宁波大红鹰学院《模拟电子技术》课程设计报告课题名称：信号发生器分院：机械与电气工程学院教研室：电气工程及其自动化班级：姓名：学号：指导教师：严金龙李燕二○一三年十二月课题名称一、设计任务1.1设计要求1．利用集成运算放大器LM358设计一个简易信号发生器，要求能产生正弦波、方波和三角波三种波形。
2．采用双电源供电形式：电源12CC V V =+、12EE V V =-； 输出信号满足：（1）正弦波：V pp >=2V ；方波：V pp =13.5V ；三角波：V pp =8V ； （2）频率：110HZ ； （3）波形无明显失真。
1.2系统框图方波发生电路积分电路产生RC自激震荡产二、硬件设计2.1正弦波发生电路图1 正弦波RC串并联选频网络如下图（a）所示，它在正弦波振荡电路中既为选频网络，又为正反馈网络，所以其输入电压为，输出电压为。
当信号频率足够低时，，因而网络的简化电路及其电压和电流的向量如图(b)所示。
超前，当频率趋于零时，相位超前趋近于+900，且趋近于零。
当信号频率足够高时，，因而网络的简化电路及其电压和电流的向量如图（c）所示。
滞后，当频率趋近于无穷大时，相位滞后趋近于-900，且趋近于零。
当信号频率从零逐渐变化到无穷大时，的相位将从+900逐渐变化到-900。
因此，对于RC串并联选频网络，必定存在一个频率f0，当f=f0时，=同相。
通过计算可求出RC串并联选频网络的频率特性，如下图所示，其谐振频率。
为使f0=110hz，即使RC=1/220*3.14，确定了C的值就得到一个电阻的值。
R=1.447（1.45）KΩ，C=1uf。
RC桥式正弦波振荡电路：因为正弦波振荡器的起振条件是，从幅频特性曲线可得，当f=f0时，F=1/3，所以当A>3时，即RC串并联选频网络匹配一个电压放大倍数略大于3的正反馈放大器时，就可构成正弦波振荡器。
从理论上讲，任何满足放大倍数要求的放大电路与RC串并联选频网络都可组成正弦波振荡电路；但是，实际上，所选用的放大电路应具有尽可能大的输入电阻和尽可能小的输出电阻，以减小放大电路对选频特性的影响，使振荡频率几乎仅仅决定于选频网络。
模电课程设计题例
课程设计一一、课题：简易信号发生器设计二、技术指标：1、频率范围：20Hz~20KHz2、输出电压：不小于1V有效值3、失真度：γ<= 5%三、设计要求：1、分析电路组成及工作原理；2、单元电路设计计算；3、采用RC桥式正弦波振荡器4、画出完整电路图；5、调试方法；6、小结与讨论。
设计举例一、选择电路形式二、单元电路设计计算1、RC选频网络对于第一频段20Hz~200Hz由： RCf π21=选：F C μ1.0= 有：Hz R C R f 2010*1.021216m in ===-ππ 得：Ω≈⨯==--K f R 8010*1.0202110*1.02166min max ππ 同样可得：Ω=⨯==--796010*1.02002110*1.02166m ax m in ππf R 其它频段从略单元电路静态工作点计算参阅教材相关章节。
课程设计 二二、课题：设计一台OCL 音频功率放大器二、技术指标：1、最大不失真输出功率： P OM >= 10W2、负载阻抗（扬声器）：R L = 8Ω3、频率响应：f L =100Hz ，f H = 15KHz4、输入电压：<= 100 mV5、失真度：γ<= 5%三、设计要求：1、分析电路组成及工作原理；2、单元电路设计计算；3、采用OCL 音频功率放大电路；4、画出完整电路图；5、调试方法；6、小结与讨论。
设计举例P O = 6W一、选择电路形式二、各级电压增益分配整机电压增益： iO um U U A = 由 LO O R U P 2= 有 9.68*6===L O O R P U V 691.09.6===i O um U U A 输入级、中间级、输出级增益分别为：321,,u u u A A A 有：321**u u u um A A A A = 输入级为射随器，A U1 = 1 ，取中间级增益都为8、输出级增益为9，稍有富裕。
模电课程设计-OTL音频功率放大器【范本模板】
模拟电子技术课程设计报告设计课题：OTL音频功率放大器专业班级:电子信息工程专业0701班学生姓名：指导教师：设计时间：2009-6-25目录引言 (3)一．设计任务与要求 (3)1.1 设计任务 (3)1.2 设计要求 (3)二. OTL音频功放满足的具体性能指标 (3)三．方案设计与论证 (3)四．原理图元器件清单及原理简述 (4)4。
1 总原理图 (4)4。
2 元器件清单 (4)4.3 电路原理简述 (4)五．安装与调试 (5)5。
1 元件的安装 (5)5.2 元件的调试 (5)六．性能测试与分析.......................................。
(6)6.1 波形测试 (6)6。
2 主要参数的测试与计算 (6)七. 个人心得体会 (7)八．参考文献 (7)题目OTL音频功率放大器设计者蔡白洁张振山指导教师李艳萍引言OTL(Output transformerless ）电路是一种没有输出变压器的功率放大电路。
过去大功率的功率放大器多采用变压器耦合方式，以解决阻抗变换问题，使电路得到最佳负载值。
但是，这种电路有体积大、笨重、频率特性不好等缺点，目前已较少使用.OTL电路不再用输出变压器，而采用输出电容与负载连接的互补对称功率放大电路,使电路轻便、适于电路的集成化,只要输出电容的容量足够大，电路的频率特性也能保证，是目前常见的一种功率放大电路。
它的特点是：采用互补对称电路（NPN、PNP参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出），有输出电容，单电源供电,电路轻便可靠.两组串联的输出中点”可理解为采用互补对称电路(NPN、PNP参数一致，互补对称，均为射随组态，串联,中间两管子的射极作为输出）。
1 设计任务与要求1。
1设计任务：1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2．培养实践技能，提高分析和解决实际问题的能力.3．掌握OTL音频功率放大器的设计方法，基本工作原理和性能指标测试方法. 4。
模电课程设计报告模板
模电课程设计报告模板篇一：模电课程设计模板论文模拟电子技术基础课程设计(论文)幅度频率可调的锯齿波发生器院（系）名称专学学指生导姓教业班级号名师电子与信息工程学院电子信息工程 130404012 何剑鑫起止时间：—课程设计（论文）任务及评语院（系）：电子与信息工程学院教研室：电子信息工程摘要随着电子技术的发展和测试用信号源的广泛应用，锯齿波和正弦波、方波、三角波作为常用的基本测试信号，锯齿波电路作为时基电路已在仪器仪表中得到广泛应用。
在示波器观测到被测信号的波形，需要在水平偏转板加上锯齿波电压，使电子束沿水平方向均匀扫过荧光屏；电视机荧光屏行场扫描也需要锯齿波电压信号进行扫描控制。
因此锯齿波信号产生电路具有广泛的应用意义。
本次设计的幅度频率可调的锯齿波发生器，该锯齿波产生电路以集成运算放大器LM324为主要器件，构成迟滞电压比较器和充放电时间常数不等的积分器，实现幅度频率可调的锯齿波发生器。
并设计电路所需的直流稳压电源。
通过可变电阻阻值的改变，使幅度、频率均可在设计范围内连续可调，以满足不同的电子设备对不同参数的锯齿波信号的要求。
本系统采用Multisim仿真软件进行仿真测试。
在保证功能的前提下控制器件成本。
采用单面印制电路板对整体电路进行合理的布线，并进行焊接与调试。
各输出信号均达到设计要求且稳定工作。
关键词：锯齿波；迟滞电压比较器；充放电；积分器目录第1章绪论................................................. ................................................... .. (1)锯齿波发生器的发展概况................................................. .. (1)本文研究内容................................................. .. (1)第2章锯齿波发生器总体设计方案................................................. . (1)锯齿波发生器设计方案论证................................................. . (1)总体设计方案框图及分析................................................. (1)第3章锯齿波发生器单元电路设计................................................. . (2)锯齿波发生器具体电路设计................................................. .. (2)直流稳压电源电路设计................................................. .. (2)同相输入迟滞电压比较器电路设计.................................................2充放电时间常数不等的积分器电路设计 (4)元器件型号选择................................................. (5)参数计算................................................. ................................................... (6)锯齿波发生器总体电路图................................................. .. (7)第4章锯齿波发生器电路仿真与调试................................................. (8)Multisim仿真与调试 ................................................ (8)仿真结果分析................................................. .. (10)第5章锯齿波发生器实物制作................................................. . (11)锯齿波发生器电路焊接................................................. . (11)锯齿波发生器电路作品................................................. .. (11)第6章作品测试与数据分析................................................. .. (13)参考文献................................................. ................................................... (16)附录I ................................................. ................................................... .. (17)附录II ................................................ ................................................... .. (18)本科生课程设计（论文）第1章绪论锯齿波发生器的发展概况随着电子技术的快速发展，电子产品的功能日益强大，与人们日常生活的联系日益紧密。
模拟电子技术课程设计实验报告
模拟电子技术课程设计计算机科学与技术系12网络工程(2)本**:**学号:***********课题:OTL功率放大器一、设计任务书1、应用意义音频功率放大器是音响系统中不可缺少的重要部分，其主要任务是将音频信号放大到足以推动外接负载，如扬声器、音响等。
功率放大器的主要要求是获得不失真或较小失真的输出功率，讨论的主要指标是输出功率、电源提供的功率。
本课题主要设计一个OCL功率放大器，来满足设计要求。
OCL功率放大器即为无输出电容功率放大器。
采用两组电源供电，使用了正负电源，在电压不太高的情况下，也能获得比较大的输出功率，省去了输出端的耦合电容。
使放大器低频特性得到扩展。
OC功放电路也是定压式输出电路，其电路由于性能比较好，所以广泛地应用在高保真扩音设备中。
OTL功率放大器，它具有非线性失真小，频率响应宽，电路性能指标较高等优点，也是目前OTL 电路在各种高保真放大器应用电路中较为广泛采用的电路之一。
2、设计要求（1）分析电路的组成及工作原理。
（2）分析单元电路设计计算。
（3）采用衰减式音调控制电路。
（4）说明电路调试的基本方法。
（5）画出完整电路图。
（6）小结和讨论。
3、音频放大器的共组原理4、极限参数5、功率的计算6、具体实现7、在实验中遇到的问题及解决方法在实验过程中输出信号往往会产生较大的失真，对此我调解了电阻的阻值，经过多次调解输出波形的失真度渐渐减小；同时还应更改二极管的型号以及三极管的型号已达到减小失真度的目的。
最好是事先通过合理的计算得出各个电阻的大小以及各个二极管和三极管的型号，这样会使用仿真软件仿真的时候会方便快捷的多。
在焊接电路板时往往会和电路图不一样，由于平时一直都在看电路图，对电路板接触较少，不能及时转换思维，造成焊接时错误频繁发生。
对此我多次试验，积极分析，把电路图与电路板有效的联系起来，最终发现电路图和电路板其实是一样的。
不过在焊接电路板时把电路图中的元件符号换成实际的原件而已。
模拟电路课程设计报告
模拟电路课程设计报告设计课题: 集成直流稳压电源设计专业班级: １１电气工程及其自动化学生姓名: X X X学号: ********指导老师: X X设计时间: 2013年6月20日模拟电路课程设计一. 设计题目: 集成直流稳压电源设计所设计的直流稳压电源应包括交流降压电路、整流电路、滤波电路、稳压电路。
（1）: 产生对称输出正负12V电源输出。
（2）: 输出电压可以在3～9V连续调节。
二. 设计要求:①使用集成稳压器LM78××, LM79××, LM317,其性能参数查阅集成稳压器手册。
②对称输出电压正负12V时, 最大输出电流IOmax=800mA,输出电压UO=(+3～+9) V连续可调, IOmax=200mA。
③纹波电压V op-p≤5M v,稳压系数S V≤5×10-3④要求同学们适当考虑如何采取短路保护措施。
并在实验过程中切忌由于操作不慎, 发生输出短路, 烧毁变压器。
⑤详细说明电路各个部分设计过程, 元件参数如何选择（如变压器、整流二极管、滤波电容、稳压器及其他器件）三. 题目分析：（1）电源变压器电源变压器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压U i变压器副边与原边的功率比为P2/P1=η式中η为变压器的效率一般小型变压器功率见下表(2)整流滤波电路整流电路将交流电压Ui 变换成脉动的直流电压, 再经过滤波电路滤除波纹, 输出直流电压U1常用的整流滤波电路有全波整流滤波电路、桥式整流滤波电路、倍压整流滤波电路。
本次实验采用桥式整流滤波电路。
各滤波电容满足R L1C=（3～5）T/2 T 为50Hz 输入交流信号周期, 即20msRL1为电容C 提供放电回路, RL1为整流滤波电路的等效负载电阻 （3）三端集成电路稳压器常用的集成稳压器有固定式三端稳压器与可调式三端稳压器（均属电压串联型） ① 固定式三端稳压器正压系列: 78××系列, 该系列稳压块有过流, 过热和调整管安U 1～。
模拟电子技术基础课程设计报告
模拟电子技术课程设计总结报告设计选题：信号发生器设计模拟电子技术基础课程设计报告一、课题名称：信号发生器设计二、内容摘要：掌握方波-三角波-正弦波的设计方法和调试技术，巩固所学的相关理论知识，熟悉常用电子器件的类型和特性，并掌握模拟电路的安装、测试和调试的基本技能。
三、设计内容与要求1、设计内容：①RC桥式正弦波产生电路，频率分别为300Hz、1KHz、10KHz，输出幅值300mV~5V可调、负载1KΩ。
②矩形波电路，频率3KHz，占空比可调范围10%~90%，输出幅值3V、负载1KΩ。
③三角波电路，频率1KHz，占空比可调范围10%~90%，输出幅值3V、负载1KΩ。
④多用信号源产生电路，分别产生正弦波、方波、三角波，频率范围100Hz~3KHz、输出幅值≥5V、负载电阻1KΩ。
2、设计要求：根据技术指标要求及实验室条件按时完成原理图设计并通过软件仿真得出波形后完成实际制作过程，做到工艺布局美观，了解并掌握信号发生器的原理，学会解决调试过程出现的问题，达到理论与实际相统一，并独立完成课程设计报告。
四、系统方案设计及仿真结果1、RC桥式正弦波产生电路300Hz正弦波波形1KHz正弦波波形10KHz正弦波波形500KHz正弦波波形2、占空比可调的矩形波电路矩形波波形3、三角波电路三角波波形4、多用信号源产生电路输出幅值≥5V的正弦波与方波输出幅值≥5V的三角波五、实际制作部分电路图六、整机原理图，元件参数1、信号发生器整机原理图→2、波形产生原理以及相关参数计算(1）工作原理：首先利用RC振荡电路通过稳幅措施得到不失真的正弦波，再经过零比较器将正弦波整形为以为频率的方波，最后方波经积分器，得到三角波输出。
下面是每一部分的工作原理:A、正弦波产生电路原理正弦振荡波电路的振荡条件为：相位平衡和振幅平衡是正弦振荡电路产生持续振荡的两个条件。
RCπ21f=上图为RC 桥式振荡电路的原理图，这个电路由两部分构成，即放大电路Av 和选频网络Fv 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以下课程设计题目仅供参考，不供选择，请同学们按照感兴趣的方向自己拟定题目及要求，不得与以下题目完全相同。
一、音频功率放大器1、指标要求：设计并制作一OCL音频功率放大器并设计制作与之匹配的直流稳压电源。
指标：PoM≥5W，fL≤50Hz，fH≥15KHz，中点电位≤100mV。
负载：8Ω。
以上指标“=”者为及格。
输入电压50mV。
2、约束：不能采用音频功放集成电路（扬声器可用8.2Ω电阻代替）二、串联型直流稳压电源的设计在输入电压220V 50HZ电压变化X围±10%条件下：①输出电压可调X围：+9 ~ +12V；②最大输出电流：300mA;③测出设计电路的输出电阻(输入电压变化X围±10%下,满载)。
④测出设计电路的稳压系数( 最低输入电压下,满载)，并将稳压系数减到最小。
⑤学习Mutisim的电路仿真过程，绘制电路图，进行基本的仿真实验对设计的电路进行性能分析三、温度测量电路(1) 温度测量X围：－40oC~+125oC.(2) 灵敏度：1mV/ oC(3) 测量精度：±1oC(4) 工作电压：±5V(5) 测量某处的温度值并转换为0～5V的电压四、双工对讲机的设计与制作采用集成运放和集成功放及阻容元件构成对讲电路，实现甲乙双方异地有线通话对讲；用扬声器兼作话筒和喇叭，双向对讲，互不影响；电源电压+5V，功率〈=0.5W，工作可靠，效果良好！五、声光控制灯感应系统输入：光强信号、声音信号输出：开关信号逻辑：在满足光强（不足）条件下，输入声音信号时，输出“开”信号并延时，自动关断；光强足够时，封锁输出或封锁声音检测电路要点：光强信号检测要考虑排除脉冲信号干扰，如雷电、爆竹、拍照等闪光，可以通过对光强检测信号的简单滤波达到目的，滤波时间常数为秒级即可构成：光强检测可以用光电三极管、光电二极管或光敏电阻，电阻成本最低声音检测用驻极体拾音器，最好设音频选择元件，LC滤波信号放大、处理，可以用集成运放或比较器，简单的用555电路驱动可以是三极管驱动小型直流继电器工作电源，用小型电源变压器+整流+滤波+三段稳压器六、扩音机电路设计1、最大输出公路为8W；2、负载阻抗RL=8欧姆；3、在同频带内、满功率下非线性失真系数≤3%；4、具有音调控制功能，即用两只电位器分别调高音和低音。
七、低频函数信号发生器设计[1] 同时输出三种波形：方波、三角波、正弦波；[2] 频率X围：10Hz –10kHz；[3] 频率稳定度：△f / f≤10-3 ；[4] 频率控制方式：(1) 通过改变RC时间常数控制频率（手控方式）(2) 通过改变控制电压V1实现压控频率（即VCF），常用于自控方式。
即f=f(V1)(V1=1~10V)，为确保良好的控制特性，可分三段控制：10Hz~100Hz、100Hz~1kHz、1kHz~10kHz。
[5] 波形精度(1) 方波：上升沿和下降沿时间均小于2us；(2) 三角波：线性度<2%；(3) 正弦波：谐波失真度<4%（V1为基波有效值）[6] 输出方式(1) 作电压源输出时，要求：输出电压幅度连续可调，最大输出电压不小于20V；(2) 作电流源输出时，要求：输出电流幅度连续可调，最大输出电流不小于200mA；(3) 作功率输出时，要求：最大输出功率不小于1W。
[7] 具有输出过载保护功能八、水温测量与控制1.设计元件计算机、Mutisim仿真软件2．设计要求①水温测量, 测量X围0～100 o C②学习Mutisim的电路仿真过程，绘制电路图，进行基本的仿真实验对设计的电路进行分析扩展功能：在测温的基础上实现实时控制。
控温精度：±1 o C控温通道输出为双向晶闸管或继电器，一组转换触点为市电（220V 10A）九、对讲机放大电路1．前置放大级技术指标电压放大倍数：Av=100；最大输出电压：Vo=1V；频率响应：30Hz~30KHz；输入电阻：Ri > 15KΩ；失真度：γ< 10%；负载电阻：RL=2KΩ；电源电压：Vcc=12V；2．功率放大器（输出级）技术指标最大输出功率：Pom ≥0.25W；负载电阻：RL = 8 Ω；失真度：γ≤5%；效率：η≥50%；输入阻抗：R i ≥100 KΩ十、直流稳压电源与充电电源输出电压：3V、6V两档，且正负极性可以转换。
输出电流：额定电流为150mA，最大电流500 mA。
额定电流输出时，ΔUo/Uo小于±10%。
“慢充”或“快充”：能对4节5号或7号可充电电池“慢充”或“快充”。
慢充的充电电流为50mA~60mA ，快充的充电电流为110mA~130mA。
十一、平均气温测量系统利用热敏电阻测量三处不同地点的气温，取平均值，结果以0~5V电平输出。
要求测温X围：-40~80摄氏度，误差不大于1摄氏度，平均值用模拟求和电路实现十二、音频信号发生器的设计要求：单独产生1KHz的低频音频信号，输出幅度连续可调，最大460MV 单独产生520Hz－1700KHz的高音频信号，输出频率可调。
半导体三极管β值测量仪要求：对被测NPN型三极管值分三档，80－120,120－160,160－-200三档，并分别编号为1、2、3；用数码管显示编号，处于待测时显示0，超过200显示4十三、调频无线话筒的设计与制作一、设计目的1、研究调频无线话筒的设计与制作的设计方案；2、培养综合应用所学知识来指导实践的能力；3、熟悉常用仪表，了解电路调试的基本方法。
二、设计技术指标1、设计调频无线话筒发射频率88~108MHz；2、要求发射距离≥15m。
三、基本要求1、拟定测试方案和设计步骤；2、根据性能指标，计算元件参数，选好元件，设计电路并画出电路图；3、利用刻板机制作完成PCB电路板；4、调试成功调频无线话筒；5、写出设计性报告。
十四、有源低通滤波器的设计带内电压变化小于0.5db3db通带为20kHz要求用运算放大器构成十五、音响放大器设计任务与要求：设计一音响放大器，要求具有音量控制，功率放大等功能。
主要技术指标额定功率Po≥1W(<3%)；负载阻抗RL=8；截止频率fL=40Hz，fH=10kHz；输出纹波小于100mv十六、方波-三角波-正弦波函数发生器设计设计任务与要求：1．正弦波、三角波、方波输出频率X围：1Hz～10Hz，10Hz～100Hz；2．输出电压：方波：Vp-p≤24V，三角波：Vp-p=8V，正弦波：Vp-p>1V；3．波形特性：方波：上升和下降时间：≤30uS,三角波非线性系数：≤2%，正弦波失真度：≤5%；十七、集成直流稳压电源一、设计任务与要求1．V。
=+3v~+9v；2．Iomax=800ma；3．△Vop_p≤5mv；4．Sv≤3×10－3；5．有保护装置。
总体分析稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成，如图1所示。
+ 电源+ 整流+ 滤波+ 稳压+u 1u2u3uIU_ 变压器_ 电路_ 电路_ 电路_u 1u2u3uIU0 （a）稳压电源的组成框图0 t 0 t 0 t 0 t 0 t十八、设计制作一个产生正弦波－方波－锯齿波函数转换器。
设计任务和要求①输出波形频率X围为0.02Hz~20kHz且连续可调；②正弦波幅值为±2V，；③方波幅值为2V；④锯齿波峰-峰值为2V，占空比可调；⑤设计电路所需的直流电源可用实验室电源。
方向一、波形发生器设计题目1：设计制作一个产生方波－三角波－正弦波函数转换器。
设计任务和要求①输出波形频率X围为0.02Hz~20kHz且连续可调；②正弦波幅值为±2V，；③方波幅值为2V；④三角波峰-峰值为2V，占空比可调；⑤设计电路所需的直流电源可用实验室电源。
题目2：设计制作一个产生正弦波－方波－三角波函数转换器。
设计任务和要求①输出波形频率X围为0.02Hz~20kHz且连续可调；②正弦波幅值为±2V，；③方波幅值为2V；④三角波峰-峰值为2V，占空比可调；⑤设计电路所需的直流电源可用实验室电源。
题目3：设计制作一个产生正弦波－方波－锯齿波函数转换器。
设计任务和要求①输出波形频率X围为0.02Hz~20kHz且连续可调；②正弦波幅值为±2V，；③方波幅值为2V；④锯齿波峰-峰值为2V，占空比可调；⑤设计电路所需的直流电源可用实验室电源。
题目4：设计制作一个方波/三角波/正弦波/锯齿波函数发生器。
设计任务和要求①输出波形频率X围为0.02Hz~20kHz且连续可调；②正弦波幅值为±2V；③方波幅值为2V，占空比可调；④三角波峰-峰值为2V；⑤锯齿波峰-峰值为2V；⑥设计电路所需的直流电源可用实验室电源。
方向二、集成直流稳压电源设计题目1：设计制作一串联型连续可调直流稳压正电源电路。
设计任务和要求①输出直流电压1.5∽10V可调；②输出电流I O m=300mA；（有电流扩展功能）③稳压系数Sr≤0.05；④具有过流保护功能。
题目2：设计制作一串联型连续可调直流稳压负电源电路。
设计任务和要求①输出直流电压1.5∽10V可调；②输出电流I O m=300mA；（有电流扩展功能）③稳压系数Sr≤0.05；④具有过流保护功能。
题目3：设计制作一串联型二路输出直流稳压正电源电路。
设计任务和要求①一路输出直流电压12V；另一路输出5－12V连续可调直流稳压电源；②输出电流I O m=200mA；③稳压系数Sr≤0.05；题目4：设计制作一串联型二路输出直流稳压负电源电路。
设计任务和要求①一路输出直流电压-12V；另一路输出-（5－12V）连续可调直流稳压电源；②输出电流I O m=200mA；③稳压系数Sr≤0.05；方向三：低频功率放大器设计题目1：设计一OCL音频功率放大器设计任务和要求①输入信号为vi=10mV, 频率f＝1KHz;②额定输出功率Po≥2W；③负载阻抗R L=8Ω；④失真度γ≤3%；题目2：设计一OTL音频功率放大器设计任务和要求①设音频信号为vi=10mV, 频率f＝1KHz;;②额定输出功率Po≥2W；③负载阻抗R L=8Ω；④失真度γ≤3%；方向四：有源二阶滤波器（巴特沃思响应）设计题目1：二阶低通滤波器的设计设计任务和要求①分别用压控电压源和无限增益多路反馈二种方法设计电路；②截止频率f c=2KHz；③增益A V＝2；题目2：二阶高通滤波器的设计设计任务和要求①分别用压控电压源和无限增益多路反馈二种方法设计电路；②截止频率f c=100Hz；③增益A V＝5；题目3：二阶带通滤波器的设计设计任务和要求①分别用压控电压源和无限增益多路反馈二种方法设计电路；②中心频率f O=1KHz；③增益A V＝2；④品质因数Q＝10题目4：二阶带阻滤波器的设计设计任务和要求①截止频率f H＝3000Hz,f L=300Hz；②电压增益A V=10；③阻带衰减速率为-40dB/10倍频程；题目5：语音滤波器的设计设计任务和要求①分别用压控电压源和无限增益多路反馈二种方法设计电路；②抑制50Hz工频干扰信号③品质因素Q≥10，增益A V＞1；方向五：综合应用的设计题目1：简易电子琴设计任务和要求①产生e调8个音阶的振荡频率，它分别由1、2、3、4、5、6、7、0号数字键控制。
