变频电梯的原理
电梯变频门机原理
电梯变频门机原理电梯变频门机是指通过变频器控制电机的转速和转矩，以实现电梯门的开关动作。
变频门机的原理主要涉及三个方面：变频器、电机和传感器。
变频器是电梯变频门机的核心设备，它可以将电源的固定频率电压转化为可调频率电压输出给电机。
变频器通过改变输出电压的频率和幅值，可以精确控制电机的转速。
当电梯需要开门或关门时，变频器会调整电机的转速和转矩，从而实现门的打开和关闭。
电机是变频门机的驱动设备，它负责通过机械传动将电能转化为机械能，从而实现门的运动。
常见的电梯门机驱动电机有三相感应电机和永磁同步电机。
电梯门机的电机通常采用无刷直流电机，具有高效率、低噪音和长寿命的特点。
变频器通过调整电机的电压和频率，可以精确控制电机的转速和转矩，以适应不同的开门速度和负载需求。
传感器是变频门机的控制设备，负责感知和反馈电梯门的开关状态。
传感器通常包括门位置传感器和门开关传感器。
门位置传感器用于感知电梯门的位置，以确定门的开关动作。
门开关传感器用于检测门的开关状态，从而反馈给变频器进行相应的控制。
传感器通过将感知的门的位置和状态信息传输给变频器，变频器可以根据实际情况进行门的控制，确保电梯门的开关动作准确可靠。
电梯变频门机的工作原理如下：首先，变频器接收到来自电梯系统的开门或关门指令，根据指令要求调整输出电压的频率和幅值。
然后，电机接收到变频器的电压信号，根据信号转动，通过机械传动带动电梯门的开关运动。
同时，传感器感知门的位置和状态，将信息反馈给变频器。
最后，变频器根据传感器的信号对电机的输出进行调整，以确保门的运动准确可靠。
总结起来，电梯变频门机是通过变频器控制电机的转速和转矩，以实现电梯门的开关动作。
变频器通过改变输出电压的频率和幅值，控制电机的转速和转矩。
电机通过机械传动将电能转化为机械能，从而实现电梯门的运动。
传感器感知并反馈门的位置和状态信息，变频器根据传感器的信号对电机的输出进行调整，从而确保门的运动准确可靠。
变频控制方案
变频控制方案一、引言在现代工业生产中，变频控制技术得到了广泛应用，它通过改变电机的频率和电压来实现对电机运行状态的控制。
变频控制方案具有调速范围广、能耗低、运行平稳等优点，被广泛用于电梯、空调、给水、风机等领域。
本文将重点介绍两种常见的变频控制方案，以及它们的工作原理和应用场景。
二、电压变频控制方案1. 工作原理电压变频控制方案通过改变电源对电机的电压来调节电机的转速。
它采用变压器和晶闸管式变频器等组件实现，其中变压器用于改变电源输出的电压，晶闸管式变频器用于控制输出电压的频率和幅值。
当电压频率增加时，电机的转速也相应增加，从而实现调速功能。
2. 应用场景电压变频控制方案广泛应用于需要转速范围较小、精度要求不高的场景。
例如电梯、给水系统等。
电梯在运行过程中需要根据载货量的大小，调整电机的转速，以实现平稳运行。
而给水系统中的水泵也需要根据需求调整转速，以节省能源和延长设备寿命。
三、频率变频控制方案1. 工作原理频率变频控制方案通过改变电源对电机的频率来实现调速功能。
它采用变频器等组件实现，通过改变输出电压的频率，控制电机的转速。
当频率增加时，电机的转速也相应增加。
2. 应用场景频率变频控制方案适用于转速范围较大、精度要求高的场景。
例如空调、风机等。
空调使用频率变频控制方案可以根据室内温度的变化来调整风机的转速，实现室内温度的控制。
风机在通风系统中也需要根据需要调整转速，以达到合适的风量和压力。
四、比较与选择1. 比较电压变频控制方案和频率变频控制方案在原理和应用场景上有所不同。
电压变频控制方案适用于调速范围较小、精度要求不高的场景，而频率变频控制方案适用于调速范围较大、精度要求高的场景。
2. 选择在选择变频控制方案时，需要根据实际需求和场景特点进行综合考虑。
对于电梯、给水等场景，可优先考虑电压变频控制方案；而对于空调、风机等场景，可优先考虑频率变频控制方案。
当然，具体选择还需根据实际情况进行详细分析和评估。
变频器在电梯控制中的应用
１ ５ 控 制 电 路 特 点
电 梯 运 行 过 程 中 ， 定 信 号 不 断 地 与 速 度 比 较 ， 且 不 断 地 进 给 并 行 速 度 校 正 ， 之 尽 量 接 近 理 想 的 电梯 运 行 曲 线 。 使 设 置 位 置 检 测 信 号 ， 时 判 断 轿 厢 的 当 前 位 置 ， 根 据 轿 厢 的 随 并
于反转电动状态 。
２． 逆变 电路 ２ 逆 变 电 路 所 用 器 件 也 是Ｉ ＧＢＴ或 Ｉ Ｍ 模 块 ， 交 流 电 动 机 提 供 Ｐ 向
三相交流电 。
２． 检 测 电路 ３
ＧＴ为 电 流 互 感 器 ， 测 变 频 输 出 电 流 ， 检 ＴＰ用 于 检 测 电 网 同 步
发电状 态 。
２． 整 流 与回馈 电路 １
整 流 与 回 馈 电 路 具 有 两 个 功 能 ， 是 将 电 网 三 相 交 流 电 整 一
流为直流 电 ， 逆 变器 提供直 流电源 ， 是在减 速或制 动时 ， 向 二 将 电动机再生 电能回馈 电网。 为主 电路所用器 件是Ｉ 因 ＧＢＴ或 Ｉ ＰＭ 模 块 ， 据 系 统 运 行 状 态 ， 可 作 为 整 流 器 使 用 ， 可 作 为 有 源 根 既 又
将 到 达 时 ， 延 时 ， 厢 开 始 减 速 运 行 ， 磁 板 插 入 平 层 传 感 经 轿 隔
２ 变频调 速 电梯 电路原 理
变 频 器 不 仅 具 有 良 好 的 调 速 性 能 ， 且 可 节 约 大 量 电 能 。 图 而 如 １ 变 频调 速 电 梯 的 电 气 原 理 图 。 为 电梯 电气 系统 构 成 如 下 ：
最佳控制方法 。
关键 词 ： 变频器 电梯 变频调速 中图分类号 ： ＴＵ８ 文 献 标 识 码 ： Ａ
变频调速电梯控制系统研究
变频调速电梯控制系统研究一、变频调速电梯控制系统原理变频调速电梯控制系统是利用变频器来调节电梯主机电机的转速，从而实现电梯的调速运行。
传统电梯主要采用的是机械调速方式，即通过传统的电阻调速或者牵引比例调速的方式来实现，但是这种方式存在效率低、能耗大、调速范围有限等问题。
而变频调速电梯控制系统采用变频器来调整电梯主机电机的转速，可以实现无级调速，提高了电梯的运行效率和舒适性，同时也降低了能耗和噪音。
变频调速电梯控制系统的原理比较简单，主要由电梯主机电机、变频器、编码器、控制器以及人机界面等组成。
变频器是整个系统的核心部件，通过对电机的电压和频率进行控制，实现电梯的无级调速。
控制器则负责监测电梯运行状态、接收并处理乘客的指令、控制电梯的运行等功能。
编码器则用来监测电梯实际的运行速度，并将监测到的信号反馈给控制器，从而实现对电梯运行的精准控制。
1. 节能环保：变频调速电梯控制系统采用无级调速技术，可以根据实际载荷大小和楼层高度来自动调整电梯的运行速度，从而实现能耗的最小化。
变频器可以有效地改善电机的功率因数，降低谐波污染，减少了对环境的影响。
2. 运行稳定：传统的电梯调速方式存在调速迟缓、震动大等问题，而变频调速电梯控制系统采用了闭环控制技术，可以实现对电梯运行状态的实时监测和精准控制，从而保证了电梯的稳定性和平稳性。
3. 节省空间：变频调速电梯控制系统可以减小电梯主机电机的体积，减少了对电梯井道的占用空间，提高了建筑物的可利用空间。
4. 使用寿命长：由于变频调速电梯控制系统可以实现无级调速，因此电梯的启停次数减少，电梯的零部件磨损减小，从而延长了电梯的使用寿命。
5. 安全性高：变频调速电梯控制系统采用了多重安全保护措施，包括过载保护、故障自诊断、失速保护、紧急救援等功能，可以保证电梯的安全运行。
目前，变频调速电梯控制系统已经在世界各地得到了广泛应用，尤其是在高层建筑和商业中心等场所。
由于变频调速电梯控制系统具有节能环保、运行稳定、节省空间、使用寿命长和安全性高等优点，越来越多的建筑物选择采用这种先进的电梯技术。
变频器在电梯中的应用原理
变频器在电梯中的应用原理1. 引言随着现代电梯技术的不断发展，变频器在电梯系统中的应用越来越广泛。
变频器可以精确地控制电梯的运行速度，提高电梯的运行效率和乘坐舒适度。
本文将介绍变频器在电梯中的应用原理。
2. 变频器的基本原理变频器是一种用于控制电机转速的设备，通过改变电源频率来改变电机的转速。
在电梯系统中，变频器可以控制电梯的运行速度。
使用变频器可以实现电梯的平稳启动和停止，避免了传统交流电动机在启动和停止过程中产生的冲击和噪音。
3. 变频器在电梯中的具体应用3.1 电梯速度调节变频器通过改变电机的转速来调节电梯的运行速度。
在乘坐电梯时，我们经常会感觉到电梯在加速和减速过程中的不舒适感。
使用变频器可以平滑地调节电梯的运行速度，从而提高乘坐舒适度。
- 变速运行：变频器可以根据电梯的负载情况和乘客需求自动调整电梯的运行速度，使电梯在运行过程中始终保持在最佳状态。
-平滑启停：变频器可以控制电梯的启动和停止过程，使得电梯的启停过程更加平滑，避免了传统电梯在启动和停止时产生的冲击和噪音。
3.2 电能回馈变频器在电梯运行时可以将制动能量转化为电能并反馈回电网，从而实现能量的回收利用。
- 制动能量回馈：当电梯在下行过程中通过制动器进行制动时，变频器可以将制动能量转化为电能并反馈回电网，减少能源的浪费。
- 能源节约：通过回馈电能，可以减少电梯系统的能耗，从而实现节能效果。
3.3 故障诊断与维护变频器内置了故障检测和诊断功能，能够实时监测电梯系统的运行状态，并提供相应的维护信息。
- 故障诊断：变频器可以监测电梯系统的运行状况，及时发现电梯系统中的故障，并通过报警系统将故障信息通知维修人员。
- 维护信息：变频器可以记录电梯系统的运行数据，包括运行时间、负载情况等，提供给维修人员参考，从而提高维护的效率和准确性。
4. 变频器在电梯中的优势使用变频器对电梯进行智能控制可以带来以下优势： - 节能：变频器可以根据电梯的运行需求来调节电机的转速，减少能源的消耗，提高能源利用率。
电梯变频器的工作原理

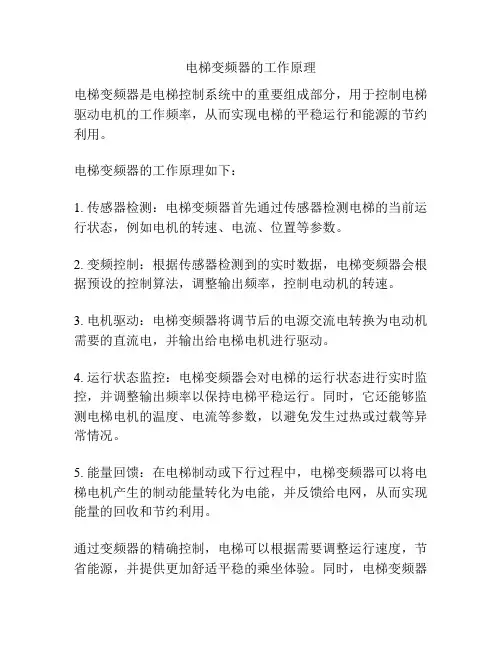

电梯变频器的工作原理
电梯变频器是电梯控制系统中的重要组成部分，用于控制电梯驱动电机的工作频率，从而实现电梯的平稳运行和能源的节约利用。
电梯变频器的工作原理如下：
1. 传感器检测：电梯变频器首先通过传感器检测电梯的当前运行状态，例如电机的转速、电流、位置等参数。
2. 变频控制：根据传感器检测到的实时数据，电梯变频器会根据预设的控制算法，调整输出频率，控制电动机的转速。
3. 电机驱动：电梯变频器将调节后的电源交流电转换为电动机需要的直流电，并输出给电梯电机进行驱动。
4. 运行状态监控：电梯变频器会对电梯的运行状态进行实时监控，并调整输出频率以保持电梯平稳运行。
同时，它还能够监测电梯电机的温度、电流等参数，以避免发生过热或过载等异常情况。
5. 能量回馈：在电梯制动或下行过程中，电梯变频器可以将电梯电机产生的制动能量转化为电能，并反馈给电网，从而实现能量的回收和节约利用。
通过变频器的精确控制，电梯可以根据需要调整运行速度，节省能源，并提供更加舒适平稳的乘坐体验。
同时，电梯变频器
还能够监测电梯的运行状态，提供故障诊断和保护功能，确保电梯的安全运行。
电梯变频器调速的原理
电梯变频器调速的原理电梯变频器调速的原理是通过改变电机的供电频率来控制电机的转速，从而实现电梯的平稳运行和变速运行。
在传统的电梯系统中，电机的转速是通过改变电机的极对数或者通过调节电压和电流来实现的，这种方式调速的效果受限。
而电梯变频器调速则采用了先进的电子技术，通过改变电机的供电频率来控制电机的转速。
变频器是一种通过改变电源频率来改变电机转速的设备，它采用了高性能的功率半导体器件和先进的控制算法，可以实现对电机的精确控制，从而实现电梯的平稳运行和变速运行。
具体来说，电梯变频器调速的原理包括以下几个方面：1. 采用变频器控制电机的供电频率：传统的电梯系统中，电机的供电频率是固定的，通过改变电压和电流来控制电机的转速。
而电梯变频器调速则采用了变频器来改变电机的供电频率，从而可以实现对电机转速的精确控制。
2. 变频器的工作原理：变频器是一种通过改变电源频率来改变电机转速的设备。
它包括三个部分：整流器、逆变器和控制器。
整流器将交流电转换为直流电，逆变器将直流电转换为可变频率的交流电，控制器则通过对逆变器输出的频率和电压进行精确的控制，从而实现对电机转速的精确调节。
3. 控制器对电机转速的控制：控制器可以根据电梯的运行需求，实时调节电机的供电频率，从而控制电机的转速。
例如，在电梯启动和停止的过程中，控制器可以根据电梯的负载和速度需求，动态地调节电机的供电频率，从而实现平稳的启停过程。
4. 变频器的优势：电梯变频器调速相对于传统的调速方式有很多优势。
首先，它可以实现对电机转速的精确控制，从而可以实现电梯的平稳运行和变速运行。
其次，它可以减小电机的启动电流和机械冲击，延长电梯的使用寿命。
再次，它可以提高电梯的能效，降低能耗，减少噪音和振动。
最后，它可以提高电梯的运行舒适性和安全性。
总的来说，电梯变频器调速是一种先进的电梯调速技术，它通过改变电机的供电频率来控制电机的转速，从而实现电梯的平稳运行和变速运行。
它采用了先进的电子技术和精密的控制算法，可以实现对电机的精确控制，提高电梯的运行舒适性和安全性，降低能耗和维护成本，是目前电梯调速技术的主流方向。
电梯变频器主电路的结构和工作原理
电梯变频器主电路的结构和工作原理四象限电梯变频器主电路如图2-3所示。
图2-3四象限电梯变频器主电路图Figure2-3main circuit of four quadrants elevator transducer2．3．1主电路结构2．3．1．1交－直部分1．网侧变流器T1－T6绝缘栅双极型晶体管（IGBT）T1－T6组成三相变流桥。
当变频器工作于整流状态时，将电源的三相交流电全波整流成直流电；当工作于能量回馈状态时，将直流环节电能逆变成交流电并输出到电网。
2．滤波电容器CF功能（1）滤平全波整流后的电压纹波。
（2）当负载变化时，使直流电压保持平稳。
由于受到电解电容的电容量和耐压能力的限制，滤波电路通常由若干个电容器并联成一组，再由两个电容器组串联而成，如图2-3中的CF1和CF2。
因为电解电容器的容量有较大的离散性，故电容器组CF1和CF2的电容量常不能完全相等，这将使它们承受的电压不相等。
为了使两个电容器组受压相等，在CF1和CF2旁各并联一个阻值相等的均压电阻RC1和RC2。
3．限流电阻RL与开关SL当变频器刚合上电源的瞬间，滤波电容器CF的充电电流很大。
过大的冲击电流将可能使三相整流桥的IGBT损坏；同时，也使电源电压瞬间下降而受到污染。
为了减小冲击电流，在变频器刚接通电源后的一段时间里，电路内串入限流电阻RL，将电容器CF的充电电流限制在允许范围内。
当CF充电到一定程度时，令晶闸管SL接通，将RL短路，变频器进入正常运行状态。
4．电源指示HLHL除了表示电源是否接通以外，还有一个十分重要的功能，即在变频器切断电源后，显示滤波电容器CF上的电荷是否已经释放完毕。
由于CF的容量较大，而切断电源又必须在逆变电路停止工作的状态下进行，所以CF没有快速放电的回路，其放电时间往往长达数分钟，而且CF上的电压较高，如不放完，对人身安全构成威胁。
因此，在维修变频器时，必须等HL完全熄灭后才能接触变频器内部的导电部分。
电梯 曳引机 变频器 抱闸 原理
电梯曳引机变频器抱闸原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电梯曳引机变频器抱闸原理I. 电梯简介。
1. 电梯是一种便捷的交通工具，广泛应用于公共建筑、商业楼宇等场所。
电梯变频器工作原理
电梯变频器工作原理
电梯变频器是一种用来控制电梯运行速度的装置，它可以实现电梯的平稳启动和停止，并减小电梯在运行过程中的振动和噪音。
电梯变频器的工作原理是通过改变电源频率来控制电机的转速。
电梯变频器中的主控制器可以根据不同的需求来调整电机的转速，从而达到控制电梯运行的目的。
当乘客按下电梯楼层按钮时，电梯控制系统会将信号传递给电梯变频器。
电梯变频器会根据信号来调整电机的频率，并控制电机的转速。
当电梯启动时，电梯变频器会逐渐增加电机的转速，直到达到所需的运行速度。
在电梯运行过程中，电梯变频器会根据控制信号来稳定地维持电梯的运行速度。
当电梯到达目标楼层时，电梯变频器会接收到停止信号，然后减小电机的转速，使电梯平稳停止。
在停止之前，电梯变频器会先降低电机的转速，然后再将电机完全停止。
总的来说，电梯变频器通过改变电机的频率和转速来控制电梯的运行。
它可以实现电梯的平稳启动和停止，并提高电梯在运行过程中的舒适性。
变频器在电梯扶梯中的作用
变频器在电梯扶梯中的作用电梯扶梯作为现代城市交通运输的重要组成部分，其安全性和舒适性一直备受关注。
作为电梯扶梯的核心设备，变频器在提升电梯扶梯的运行效率和能源利用率方面发挥着重要作用。
本文将介绍变频器的基本原理、在电梯扶梯中的应用以及带来的益处。
一、变频器的基本原理变频器是一种能够将电源输入的固定频率交流电转换为可调频率交流电输出的电子设备。
它通过控制电机的电源频率和电压来调整电机的转速和转矩。
变频器一般由整流器、滤波器、逆变器和控制电路等部分组成，利用PWM技术来实现对电机的精确控制。
二、变频器在电梯扶梯中的应用1.速度调节与平稳运行电梯扶梯的运行速度直接影响到乘客的安全感和舒适度。
传统的电梯扶梯通常采用固定频率的电源供电，这样电机的转速和扭矩无法灵活调节，容易引起启停冲击和震动。
而变频器可以根据实际需求调整电机的转速，使电梯扶梯的启停过程更加平稳，减少冲击和震动，提升乘坐体验。
2.节能与环保传统的电梯扶梯在运行过程中通常会产生大量的惯性能量和制动能量，这些能量将被简单地消耗在制动电阻上，浪费了大量的电能。
而变频器可以通过回馈能量的方式将这些能量回馈到电网中，实现能量的再利用，从而实现节能减排的目的。
此外，变频器还可以根据负载情况动态调节转速，减少耗能，提高能源利用率。
3.运行平稳与减少机械损耗电梯扶梯在运行过程中往往会面临负载不均衡和变动负载的情况，传统的电源无法灵活应对这些变化。
变频器可以根据实际负载情况调整电机的输出转矩，保持电梯扶梯的稳定运行，减少机械部件的磨损和损坏，延长设备的使用寿命。
三、变频器在电梯扶梯中的益处1.提升安全性变频器的速度调节功能可以使电梯扶梯运行平稳，减少启停冲击，降低事故风险，提升乘客的出行安全性。
2.提高舒适度变频器调节电机转速后，电梯扶梯的行驶速度和加减速度可以更加精确地控制，乘客感受到的加速度和减速度小，乘坐更加平稳舒适。
3.节能环保变频器在减少电梯扶梯的能耗和碳排放方面发挥了重要作用，有助于实现可持续发展的目标。
电梯变频器工作原理
电梯变频器工作原理
电梯变频器工作原理主要包括四个部分：整流器、滤波器、逆变器和控制系统。
1. 整流器：将交流电源转换为直流电源，其中包括一个整流桥以及滤波电容和电感。
整流器的作用是将输送的交流电转化为直流电，以提供给逆变器供电。
2. 滤波器：在整流器输出的直流电中，经过滤波器进行滤波处理，去除掉电源中产生的高频干扰和谐波，得到更为平稳的直流电信号。
滤波器主要由电容和电感组成。
3. 逆变器：逆变器将滤波后的直流电转换为变频交流电信号，使电梯电机能够按需求调整转速和转矩。
逆变器使用功率半导体器件（如IGBT）进行开关控制，通过不同的开关频率和占空比来改变输出的电压和频率。
4. 控制系统：控制系统根据电梯的需求，通过变频器的控制信号来控制逆变器的输出频率和电压，从而控制电梯电机的转速和转矩。
控制系统通常采用微控制器或者可编程逻辑控制器（PLC）来实现。
总的来说，电梯变频器工作原理是将输入的交流电转换为直流电，然后经过滤波处理，再将直流电转换为变频交流电信号，最后通过控制系统来调整输出频率和电压，从而控制电梯电机的运行状态。
通力电梯变频器
通力电梯变频器概述电梯变频器是电梯系统中的核心设备之一，它通过控制电梯电机的转速和转矩，实现电梯的平稳运行和高效能耗。
通力电梯变频器作为一种性能稳定、可靠性高的变频控制设备，被广泛应用于各类电梯系统中。
工作原理通力电梯变频器采用先进的电力电子技术和可编程控制技术，通过将电梯电机的供电频率和电压进行调节，从而控制电机的转速和运行状态。
变频器的控制信号由电梯控制系统发送，经过变频器内部的处理，进而输出给电机控制器，实现电梯启停和运行的控制。
特点与优势1. 高效能耗：通力电梯变频器采用先进的能量调节技术，在不影响电梯运行安全性和舒适性的前提下，最大限度地减少了能量损失，提高了能源利用率。
2. 平稳运行：变频器控制电梯运行时，能够实现电梯平稳启动和制动，减少了运行过程中的冲击和振动，提高了乘坐的舒适度。
3. 全面保护功能：通力电梯变频器内置了多种保护和检测功能，可以监测电梯运行状态，如电流过载、电机温度过高、过电压、低电压等异常情况，及时做出相应的保护措施，避免了电梯运行故障的发生。
4. 可编程控制：变频器具有灵活的可编程控制功能，可以根据不同的电梯需求进行参数设置，实现电梯的个性化控制，提高了电梯的运行效率和安全性。
5. 故障自诊断：通力电梯变频器内置了自动诊断功能，当发生故障时，能够自动检测并记录故障信息，便于维修人员进行快速排查和修复。
应用领域通力电梯变频器广泛应用于各类电梯系统，包括住宅楼、商业大厦、医院、地铁、机场等公共场所的电梯。
它可以满足不同类型电梯的需求，稳定可靠地控制电梯的运行，提高电梯的能耗效率和运行安全性。
安装与维护通力电梯变频器的安装和维护需要专业的电梯工程师进行操作。
安装时需要按照相关的安装规范进行，确保变频器与电梯控制系统的正常接驳和通信。
维护时，需要定期检查变频器的工作状态和参数设定，及时清除积尘、检查接线等，保证其正常运行。
结论作为电梯系统的核心控制设备，通力电梯变频器具有高效能耗、平稳运行、全面保护功能、可编程控制和故障自诊断等特点和优势。
变频器在电梯应用的原理及接线端子的分类有哪些
变频器在电梯应用的原理及接线端子的分类有哪些变频器的应用在各行各业，今天我们就特别介绍一下变频器在电梯中的应用，现如今绝大部分电梯采用的是变频变压的调速方式，变频器几乎是电梯的半壁江山。
最常见的电梯标配为逻辑板+变频器，前者为施令者，并监督着电梯各个信号的反馈。
而后者完全是电机启动与制动的执行者。
那么变频器在电梯应用的原理及接线端子的分类有哪些呢？下面我们就来详细的了解下。
我们从最直观的外部线路上入手。
首先，变频器仅通过连接电机三根大线：R，S，T便可以实现对电机的无级调速了。
先挖下变频调速的原理吧，以三相异步电机为例，三相异步电机里的定子绕组是三相对称的，在定子绕组里再通入三相对称的电流，于是在转子周围会产生一个旋转的磁场，旋转磁场再切割转子导体使转子绕组产生感应电流，电流会导致转子绕组在旋转磁场受力，从而驱动转子旋转。
并且输出频率决定旋转磁场快慢，从而实现对转子调速，有一道公式同步转速n=60f/p就是讲这个的，当然级数便指这些定子绕组的数量了。
平时我们在变频器的监控菜单里发现变频器的电压跟频率是成比例的变大或变小的，因为在额定的工作频率下，若电压一定的情况下只降低频率，会导致磁通过大，甚至会烧毁电机，反之，若磁通不够，会直接造成电机输出转矩不足。
一般变频器内部主电路主要由三个部分组成：整流电路、中间电路、逆变电路。
整流电路较为简单，是直接将电网的交流电通过三相整流桥（不可控整流用功率二级管、可控用晶闸管）转为直流电，该电压又称为直流母线电压。
中间电路介于整流电路和逆变电路之间，其中一般滤波电路和制动电路，在拆开变频器的时候可以看到有个大电容，这个电容具有滤波稳压的作用，因为经整流后得到的直流电有很大的纹波，还需要进行滤波处理，才能为逆变模器提供相当稳定的直流电源，我们看到的外接制动电阻箱也是并在这个大电容里的，当主机减速制动时，此时电机会变成发电机，电能会经逆变器回到中间电路，使电能会储存在大电容里，当强制动回馈电能过大超过设定值时，变频器会控制外接制动电阻将多余电能消耗掉，从而避免变频器过电压。
电梯变频器主电路的结构和工作原理
电梯变频器主电路的结构和工作原理四象限电梯变频器主电路如图2-3所示。
图2-3四象限电梯变频器主电路图Figure2-3main circuit of four quadrants elevator transducer2．3．1主电路结构2．3．1．1交－直部分1．网侧变流器T1－T6绝缘栅双极型晶体管（IGBT）T1－T6组成三相变流桥。
当变频器工作于整流状态时，将电源的三相交流电全波整流成直流电；当工作于能量回馈状态时，将直流环节电能逆变成交流电并输出到电网。
2．滤波电容器CF功能（1）滤平全波整流后的电压纹波。
（2）当负载变化时，使直流电压保持平稳。
由于受到电解电容的电容量和耐压能力的限制，滤波电路通常由若干个电容器并联成一组，再由两个电容器组串联而成，如图2-3中的CF1和CF2。
因为电解电容器的容量有较大的离散性，故电容器组CF1和CF2的电容量常不能完全相等，这将使它们承受的电压不相等。
为了使两个电容器组受压相等，在CF1和CF2旁各并联一个阻值相等的均压电阻RC1和RC2。
3．限流电阻RL与开关SL当变频器刚合上电源的瞬间，滤波电容器CF的充电电流很大。
过大的冲击电流将可能使三相整流桥的IGBT损坏；同时，也使电源电压瞬间下降而受到污染。
为了减小冲击电流，在变频器刚接通电源后的一段时间里，电路内串入限流电阻RL，将电容器CF的充电电流限制在允许范围内。
当CF充电到一定程度时，令晶闸管SL接通，将RL短路，变频器进入正常运行状态。
4．电源指示HLHL除了表示电源是否接通以外，还有一个十分重要的功能，即在变频器切断电源后，显示滤波电容器CF上的电荷是否已经释放完毕。
由于CF的容量较大，而切断电源又必须在逆变电路停止工作的状态下进行，所以CF没有快速放电的回路，其放电时间往往长达数分钟，而且CF上的电压较高，如不放完，对人身安全构成威胁。
因此，在维修变频器时，必须等HL完全熄灭后才能接触变频器内部的导电部分。
常用变频器的工作原理和使用场合分析
常用变频器的工作原理和使用场合分析变频器是一种控制电动机转速和输出功率的电子设备，常用于工业生产和机电设备中。
它通过改变电源电压和频率，实现对电机转速的精确控制，从而达到降低能耗、提高生产效率和减少机械磨损的目的。
下面我们将详细介绍常用变频器的工作原理和使用场合分析。
一、变频器的工作原理变频器通常由整流器、滤波器、逆变器和控制部分组成。
1.整流器：将输入的交流电转换为直流电并输出，为后续的电路提供直流电源。
2.滤波器：将整流器输出的直流电进行滤波，消除其谐波成分，保证后续电路的稳定工作。
3.逆变器：将滤波后的直流电转换为可调的交流电，其输出的频率和电压可由控制部分调整，实现对电机转速和输出功率的控制。
4.控制部分：根据用户的需求，通过电脑、编程器或人机界面等方式设置变频器的工作参数，控制逆变器输出波形的频率和幅度，进而控制电机的转速和输出功率。
变频器主要工作在逆变器部分，通过改变输入电压的频率，实现对电机转速的精确控制。
具体来说，变频器通过对输入三相电压的调整，使得输出频率可以在一定范围内连续变化。
在变频器内部，逆变器通过PWM （脉宽调制）技术来实现输出电压的调整。
通过不同的PWM方法和控制算法，可以实现电机在不同负载、转速和功率等工作状态下的高效控制。
变频器在工业和机电设备中有着广泛应用，以下是一些常见的使用场合分析：1.电梯控制：电梯需要根据乘客的需求来调整运行速度，变频器可以根据电梯所需运行楼层和乘客流量的变化，精确控制电机的转速和输出功率，从而使电梯在运行过程中更加平稳，提高运行效率。
2.空调系统：空调系统需要根据室内温度、湿度和人员流量等实时信息来调整制冷或制热的功率需求。
通过变频器控制室内和室外机组的压缩机转速，可以根据需要来调整制冷或制热的效果，达到节能减排和提高舒适度的目的。
3.水泵系统：水泵系统常需要根据水流量和水位来调整水泵的运行速度。
通过变频器对水泵驱动电机进行控制，可以根据实际需求来调整水泵的转速和输出功率，达到节能降耗的目的。
电梯自动控制技术 电梯电力拖动方式
磁通与频率的关系
常数k
二、变频调速
VVVF控制原则
Part-03.
变频调速电路
讲解
三、变频调速电路讲解
直流侧能耗方式的变频调速电梯的主电路
小结
01
调速原理
02
调速方式
03
•
变级调速
•
变转差率调速
•
变频调速
调压调频调速电路举例
思考
?
请思考下直流电机的斩波
调速的原理
轿厢的拖动方式：
交流
• 双速交流异步电动机定子串电阻调速拖动
• 交流调压-能耗制动的交流异步电动机拖动
• 交流调-反接制动的交流异步电动机拖动
• 变压变频VVVF交流异步电动机拖动
Part-02.
变频调速
二、变频调速
1. 变频调速的基础知识
从电机学可知交流异步电动机的转速公式：
60 f1
n
(1 s )
p
式中，n—电动机的转数，s—转差率， 1 —电网频率，p—磁极对数。
从公式分析，改变电动机供电电源的频率可实现交流电动机的调速。
二、变频调速
2. 异步电机调速方式
优点：设备简单、操作方便、机械特性
较硬、效率高、既适用于恒转矩调速，
变极调速
又适用于恒功率调速。
01.拖动方式
02.变频调速
1.变频调速原理
2.变频调速控制原则
03.变频调速电路讲解
Part-01.
拖动方式
一、拖动方式
轿厢的拖动方式：
直流
• 单相励磁、发电机组供电的直流电动机拖动
• 三相励磁、发电机组供电的直流电动机拖动
• 晶闸管供电的直流电动机拖动
电梯通用变频器的工作原理
能源反馈型电梯变频器能耗制动型电梯变频器交流异步电动机变频调速原理：变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。
现在使用的变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
交-直部分整流电路：由VD1-VD6六个整流二极管组成不可控全波整流桥。
对于380V的额定电源，一般二极管反向耐压值应选1200V，二极管的正向电流为电机额定电流的1.414-2倍。
（二）变频器元件作用电容C1：是吸收电容,整流电路输出是脉动的直流电压，必须加以滤波，变压器是一种常见的电气设备，可用来把某种数值的交变电压变换为同频率的另一数值的交变电压，也可以改变交流电的数值及变换阻抗或改变相位。
压敏电阻：有三个作用,一过电压保护,二耐雷击要求,三安规测试需要.热敏电阻：过热保护霍尔:安装在UVW的其中二相,用于检测输出电流值。
选用时额定电流约为电机额定电流的2倍左右。
充电电阻：作用是防止开机上电瞬间电容对地短路，烧坏储能电容开机前电容二端的电压为0V；所以在上电（开机）的瞬间电容对地为短路状态。
如果不加充电电阻在整流桥与电解电容之间，则相当于380V电源直接对地短路，瞬间整流桥通过无穷大的电流导致整流桥炸掉。
一般而言变频器的功率越大，充电电阻越小。
充电电阻的选择范围一般为：10-300Ω。
储能电容：又叫电解电容，在充电电路中主要作用为储能和滤波。
PN端的电压电压工作范围一般在430VDC～700VDC 之间，而一般的高压电容都在400VDC左右，为了满足耐压需要就必须是二个400VDC 的电容串起来作800VDC。
容量选择≥60uf/A均压电阻：防止由于储能电容电压的不均烧坏储能电容；因为二个电解电容不可能做成完全一致，这样每个电容上所承受的电压就可能不同，承受电压高的发热严重（电容里面有等效串联电阻）或超过耐压值而损坏。
变频电梯的原理
变频电梯的原理是什么？节电的功能有哪些？
，全国在用电梯数约为80万台，每天耗电约为6400万度，每年消耗电量约为233亿度。
如果将PROSPECT电梯节能发电装置在每部电梯中推广应用，将电梯处于发电状态的电能回馈再生利用，按照平均回馈节能率30%计算，每年可为全国节约电量约69.9亿度。
国家黄河小浪底工程每年发电量平均为51亿度；大亚湾核电站每年发电量平均为137亿度；刘家峡水电站每年发电量平均为51亿度；如果将PROSPECT电梯节能发电装置应用于全国所有的电梯，全国电梯每年节约的电量约相当于小浪底工程16个月的发电量；相当于大亚湾核电站半年的发电量；相当于刘家峡水电站16个约的发电量。
产品特点
（一）产品特点：
采用PWM脉宽调制技术，输出相位准确、有效抑制高次谐波。
采用DSP中央处理器，速率高、精度高、稳定性能好、抗干扰能力强。
采用自诊断技术确保输出电压精确，防止电流回送，使变频器不受任何影响。
电压畸变：<5%，符合IEC61000-3-2及GB/T14549对电网谐波要求。
功率等级从7.5kW-40kW均可适用。
应用电抗器和噪声滤波器，可直接和380—460伏电网驳接使用。
在需要频繁制动的场合，节电更明显。
能量转换率97%以上，节能21%—40%。
（二）电梯标配之优势：
真正实现了变频调速系统的四象限运行；
制动产生的能量得到回收利用，系统的效率大大提高；系统发热量降低，安全性提高，维护工作量减小；
完善制动效果，适应快速制动和频繁制动的工程需求。
来源：环能国际网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家黄河小浪底工程每年发电量平均为51亿度；大亚湾核电站每年发电量平均为137亿度；刘家峡水电站每年发电量平均为51亿度；如果将PROSPECT电梯节能发电装置应用于全国所有的电梯，全国电梯每年节约的电量约相当于小浪底工程16个月的发电量；相当于大亚湾核电站半年的发电量；相当于刘家峡水电站16个约的发电量。
产品特点
（一）产品特点：
采用PWM脉宽调制技术，输出相位准确、有效抑制高次谐波。
采用DSP中央处理器，速率高、精度高、稳定性能好、抗干扰能力强。
采用自诊断技术确保输出电压精确，防止电流回送，使变频器不受任何影响。
电压畸变：<5%，符合IEC61000-3-2及GB/T14549对电网谐波要求。
功率等级从7.5kW-40kW均可适用。
应用电抗器和噪声滤波器，可直接和380—460伏电网驳接使用。
在需要频繁制动的场合，节电更明显。
能量转换率97%以上，节能21%—40%。
（二）电梯标配之优势：
真正实现了变频调速系统的四象限运行；
制动产生的能量得到回收利用，系统的效率大大提高；系统发热量降低，安全性提高，维护工作量减小；
完善制动效果，适应快速制动和频繁制动的工程需求。
来源：环能国际网。
