滚动转子压缩机的设计
滚动转子压缩机的设计
滚动转子压缩机的设计首先是滚动转子的结构设计。
滚动转子压缩机由一个固定转子和一个滚动转子组成。
固定转子通常是一个中空的外壳，内部有一系列的凸轮。
滚动转子由齿轮组成，与固定转子间有一定的间隙。
在工作过程中，滚动转子通过凸轮的作用下转动，从而形成气体的压缩和排放。
为了提高滚动转子的工作效率和性能，需要进行密封和润滑。
密封系统通常采用动态密封和静态密封相结合的方式，以确保气体不会泄漏。
动态密封通常采用油封或者机械密封，静态密封则通过O形圈等密封件实现。
这些密封件要选用耐磨损、耐高温和耐腐蚀的材料，以确保长时间的使用寿命和可靠的密封效果。
润滑系统是滚动转子压缩机不可或缺的一部分。
滚动转子的运动会产生磨擦和热量，如果没有适当的润滑，会导致零件的磨损和过热。
因此，润滑系统需要确保油膜的均匀分布和良好的冷却效果。
一般情况下，可以采用循环油润滑方式，通过油泵将润滑油送至转子的摩擦表面，然后通过冷却器降温后再次循环，确保润滑系统的稳定和可靠。
除了润滑系统外，滚动转子压缩机的驱动系统也需要进行设计。
驱动系统通常采用电机作为动力源，通过传动装置将电机的旋转驱动到滚动转子上。
传动装置可以是齿轮传动、皮带传动或者链传动等，选用合适的传动装置可以提高转子的转速和转矩，从而提高压缩机的工作效率。
此外，滚动转子压缩机的设计还需要考虑安装和维护的便利性。
例如，压缩机的外壳应设计成拆卸式，便于安装和检修。
滚动转子和驱动装置的结构应合理布局，方便维护和更换零件。
同时，还需要考虑噪音和振动的控制，采用隔音和减振措施，保证压缩机的稳定运行和工作环境的舒适性。
综上所述，滚动转子压缩机的设计涉及多个方面，包括滚动转子的结构、润滑系统、密封系统和驱动系统等。
合理的设计可以提高压缩机的工作效率和可靠性，降低能耗和维护成本，为不同领域的应用提供高品质的压缩空气和制冷效果。
制冷压缩机3第三章 滚动转子式制冷压缩机
3)当转子开始第二转时,原来充满吸入蒸气的吸气腔成为压缩腔,但在β这个角度内,压缩腔与吸气口相通,因而 在 转 角 θ 由 2 π 转 至 2 π + β 时 产 生 吸 气 回 流 , 吸 气 状 态 的 气 体 倒 流 回 吸 气 孔 口 , 损 失 的 容 积 为 Δ V, 如 曲 线 b - b ' 所 示,吸气压力线4-5为水平线。
6)转角θ由4π-γ转至4π-ϕ是余隙容积中的气体膨胀过程。余隙容积与其后的低压基元容积经排气口连 通,余隙容积中高压气体膨胀至吸气压力ps0(压力变化线为7-8),使其后的低压基元容积吸入的气体减 少,而高压气体的膨胀功又无法回收。
7)转角θ由4π-ϕ转至4π是排气封闭容积的再度压缩过程,图3-4所示压力变化线为8-1,工作腔内的压力 急 剧 上 升 且 超 过 排 气 压 力 pdk, 为 消 除 排 气 封 闭 容 积 的 不 利 影 响 , 往 往 将 转 角 内 气 缸 内 圆 切 削 出 0.5~1mm的凹陷,使封闭容积与排气口相通。
制冷压缩 机
第3版
机械工业出版社
制冷压缩机
03第三章 滚动转子式制冷压缩机
目录
01 工作原理、结构特点及发展状况 02 主要热力性能 03 动力学分析及主要结构参数 04 振动与噪声
目录
05 摆动转子式压缩机
第三章 滚动转子式制冷压缩机
第一节
工作原理、结构特点及发展状况
第一节 工作原理、结构特点及发展状况
第一节 工作原理、结构特点及发展状况
第4章 滚动转子式制冷压缩机
第四频调节 旁通调节 多机并联调节 变频调节
例如对热泵型空调机，人们往往希望启动后应尽 快达到暖房室温，因此要求压缩机高速运转；当 温度达到预定温度时，若仍高速运转，不仅功率。 消耗大，还会增加压缩机开停次数．使室内温度 变化幅度增大，不但不舒适，而且由于断续运转 也增加了热损失，因而要求降低压缩机转速，使 之与室内暖房负荷能协调运行。上述要求可采用 变频压缩机来解决。右图给出采用变颠调节 的热泵空调机运行特性，启动时压缩机高速运转，快速接近暖房设定温度，当室内温度趋 向适合温度时．压缩机低速运转，可减少开停次数，并使室温变化很小，达到既节能又舒 适的目的。 Principles and Equipments of Refrigeration
立式 双缸 全封 闭滚 动转 子式 压缩 机
变频 式双 缸全 封闭 滚动 转子 式压 缩机
Principles and Equipments of Refrigeration
第四章 滚动转子式制冷压缩机
2）卧式全封闭滚动活塞式制冷压缩机
其供液压泵是由安装在 主轴承上的吸油流体二 极管11、安装在辅轴承 上的排油流体二极管9及 供油管6组成，润滑油借 助滑片8的往复运动经吸 油流体二极管11被吸人 泵室，通过排油流体二 极管9排入供油管6中。 再进入曲铀1的轴向油道， 通过径向分油孔供应到 需要润滑的部位 对于卧式压缩机，由于结构上的变化，使贮油部位离轴端较远，不能利用轴的 离心输油方法。卧式压缩机一般可利用吸、排气压差供油及排气输送式供油。
Principles and Equipments of Refrigeration
第四章 滚动转子式制冷压缩机
与往复式压缩机有所不同的是：滚动转子式压缩机的膨胀过程在极短时间内完 成，加之制冷工况的压力比较高，可认为膨胀过程是绝热的，膨胀过程指数为k； 且相对余隙c相对往复式压缩机小得多，因而λV的值比往复式压缩机大。
滚动转子式压缩机的功能优化设计
中
国
工
程
机
械
学
Байду номын сангаас
报
Ｖ０ ６Ｎｏ ４ ｌ ．
Ｄｅ ．２ ０ ｃ ０ ８
Ｃ Ｉ Ｅ ＥＪ ＵＲ Ａ ＦＣ Ｎ １ ＨＮ Ｓ Ｏ Ｎ ＬＯ ０ Ｓ ＵＣ ０ Ｃ Ｉ Ｅ Ｙ Ｔ１ Ｎ ＭＡ Ｈ Ｎ Ｒ
滚 动 转 子 式 压 缩 机 的 功 能 优 化 设 计
郭 凯 ， 李祥松 ， 得 刚 ， 王 闻邦 椿
（ 东北大学 机械工程及 自动化学院 ， 辽宁 沈阳 １０ ０ ） １０ ４
摘要 ： 利用综合设计方法对滚动转子式压缩机进行功能优 化设 计 ． 根据 设计要求 编制设计 任务书 ， 并针对压缩 机进行功能分解 ， 分析了各个 分功能的多种实现策略 ， 最后针对提 出的 ２种解决 方案进行 了质 量评 价 ， 并选择 了 最优的设计方案 ， 从而保证了产品具有“ 先天性优越 ” 的质量特性 ， 提高 了产品设 计总体水平 和市场竞争力 ．
关 键词 ：滚动 转 子 式 压 缩 机 ； 能 优 化 ； 价 功 评 中 图分 类 号 ： Ｈ １ Ｔ ｌ 文献标识码 ： Ａ 文章 编 号 ：１７ —５ ８ （０ ８ ０ ６２ ５ １ ２０ ）４—０２ —０ ４３ ５
Ｆ ｎ ｔｏ ａ ｐ ｉ ｉａ ｉ ｎ ｄ ｓ ｇ ｎ ｒ ｌ ｎ ｏ ｏ ｓ ｃ ｍ ｐ ｅ ｓ ｒ ｕ ｃ ｉ ｎ ｌｏ ｔｍ ｚ ｔｏ ｅ ｉ ｎ ｏ ｏ ｌ ｇ ｒ ｔ ｒ ｏ ｉ ｒ ｓ ｏ
ｓ ｂ ｆ ｎ ｔ ｎ ． ｏ ｓｑ ｅ ｔｙ ｗｏ ｄ ｃ ｉ ｎ ｍａ ｉｇ ｍｅ ｒｃ ｒ ｏ ｔ ｌｔ ｄ ｆ ｒｑ ａｉｙｅ ａｕ ｔ ｎ ａ ｄ ｏ ｔ ｌ ｅ ｕ —ｕ ｃ ｉ ｓ Ｃ ｎ ｅ ｕ ｎ ｌ ，ｔ ｅ ｉ ｏ — ｋ ｎ ｔｉｓ ｅｐ ｓ ｕ ａ ｅ ｕ ｌ ｖ ｌ ａ ｉ ｎ ｐ ｉ — ｏ ｓ ａ ｏ ｔ ｏ ｍａ ｄ ｓｇ ｐ ｉｎ ｓ ｌ ｔ ｎ． ｅ ｔ ａｌ ｔ ｉ ｐ ｒ ａ ｈ ｃ ｎ ｇ ａ ａ ｔ ｅ ｔ ｅ ｐ ｅｉ ｎ ｒ ｒ ｄ ｃ ｕ ｌ ｙ Ｔｈ ｒ ｆ ｒ ， ｈ ｉ ｎ ｏ ｔ ｅｅ ｉ Ｅｖ ｎ ｕ ｌ ｏ ｃ ｏ ｙ， ｈ ｓ ａ ｐ ｏ ｃ ａ ｕ ｒ ｎ ｅ ｈ ｒ ｌ ｍｉ ａ ｙ ｐ ｏ ｕ ｔｑ ａ ｉ ． ｅ ｅｏ ｅ ｔ ｅ ｔ ｐ ｏ ｕ ｔ ｅ ｉｎ ａ ｖ ｎ ａ ｅ ｎ ｏ ｅ ｉ ｖ ｄ ｅ ｎ ｂ ｒ ｍｏ ｅ ． ｒ ｃ ｓ ｄ ａ ｔ ｇ ｓ ａ ｄ ｃ ｍｐ ｔｔ ｅｅ ｇ ｃ ｅ ｐ ｏ ｔ ｄ ｄ ｄ ｇ ｉ ｓ ａ Ｋ ｙ ｗｏ ｄ ：ｒ ｌ ｎ ｏ ｏ ｓｃ ｍｐ ｅ ｓ ｒ ｕ ｃ ｉｎ ｌ ｐ ｉ ｚ ｔ ｎ；ｅ ａｕ ｔ ｎ ｅ ｒ ｓ ｏｌ ｇ ｒ ｔ ｒ ｏ ｒ ｓ ｏ ；ｆ ｎ ｔ ａ ｏ ｔ ｉ ｏ ｍｉ ｉ ａ ｏ ｖ ｌａ ｉ ｏ

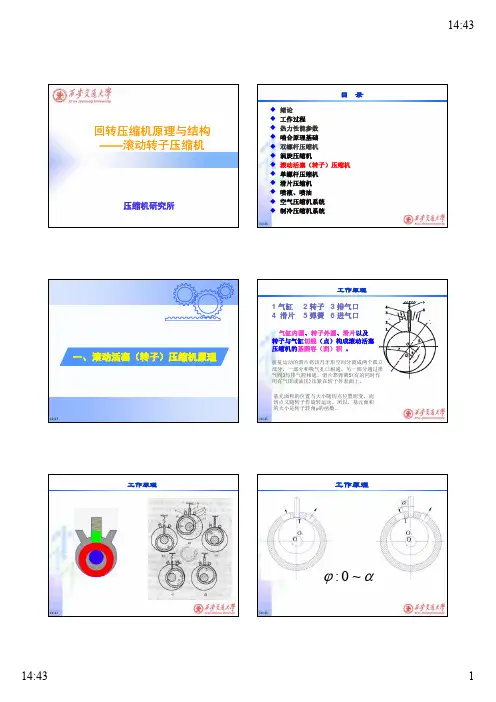

第七章 滚动转子压缩机(13)
另外：滑片的质量和运动位移较小，其产生的往复惯性力又不 另外：滑片的质量和运动位移较小 其产生的往复惯性力又不 大，所以在实际应用中可以不考虑该惯性力。
滑片的惯性力为：
FI v mv a
单缸平衡 双缸平衡
14:43
14:43
Xi'an Jiaotong University
14:43
14:43
可以看出，在φ ＝0、2π附近，Vs、Vc的变化相当平缓。当φ从0°变化 至30°或从330°变化至360°时，Vs、Vc的变化仅1％左右；当φ从0° 变化至60°或从300°变化至360°时，Vs、Vc的变化也不过4％左右。 当取影响吸气回流的角度β及影响余隙容积膨胀角度γ小于35°时， 对吸气回流（β角）、余隙容积（γ角）、吸气封闭容积（α角）、排 气封闭容积（δ角）的影响均不大。
kW 小型全封闭立式 房间空调器、除湿机，功率 2.2 Kw 0.75～4.5Kw kW 双缸滚动活塞 单元空调、家用空调，功率： 375w W 小型全封闭卧式 冰箱，功率： 50～110cc 小型开启式 汽车空调，
14:43
14:43
几何参数
气缸的行程容积： Vtot R 2 r 2 L 理论排气量： 实际排气量：
太大，滑片受力恶劣，偏心轴难以布置 太小，面积利用系数低
滑板厚度： 滑板长度：
14:43 14:43
B (0.6 ~ 1.0)( R r ) lo (5 ~ 10)( R r )
基元容积
R r R
气缸的行程容积：
基元容积内压力变化
基元容积内压力表达式：
0~ （1）
（7） 4 ~ 4
p ps
滚动转子式压缩机
滚动转子式压缩机简介滚动转子式压缩机是一种先进的压缩机技术，在工业和商业领域中得到广泛应用。
它采用滚动方式实现压缩的原理，具有高效率、低噪音、紧凑型和可靠性等特点，被广泛用于空调、制冷设备、压缩空气系统等领域。
工作原理滚动转子式压缩机由两个滚轮（即转子）组成，一个为固定转子，一个为活动转子。
这两个滚轮的齿形互为补形，通过滚动的方式实现气体的压缩。
工作过程中，活动转子通过外部力（如电机）的驱动而转动，同时与固定转子接触，形成密闭的工作腔。
当活动转子转动时，使得工作腔的容积逐渐减小，气体被压缩并排出。
结构与组成部分滚动转子式压缩机主要由以下几个部分组成：1. 固定转子：固定在压缩机壳体上，具有固定的齿形，与活动转子的齿形互为补形。
2. 活动转子：通过电机等外部力驱动转动，具有活动的齿形。
3. 压缩室：由固定转子和活动转子的齿形组成，形成密闭的工作腔。
4. 进气口：将气体引入压缩室。
5. 出气口：将被压缩的气体排出。
优势与应用领域滚动转子式压缩机具有以下的优势： - 高效率：滚动转子式压缩机采用滚动方式实现气体的压缩，其效率较高，能够在较短的时间内完成气体压缩工作。
- 低噪音：由于滚动转子式压缩机采用滚动方式工作，相比于传统的压缩机技术，其噪音较低，适用于需要保持安静环境的场所。
- 紧凑型：滚动转子式压缩机的结构相对较小巧，占据空间较少，方便安装和维护。
- 可靠性：由于滚动转子式压缩机结构简单，工作过程中涉及的运动部件较少，因此具有较高的可靠性和稳定性。
滚动转子式压缩机广泛应用于以下领域： - 空调系统：滚动转子式压缩机可以用于家庭和商业空调系统中的制冷循环，有效提升空调系统的运行效率。
- 制冷设备：滚动转子式压缩机被用于制冷设备中，如冰箱、冷柜等，以提供稳定的制冷效果。
- 压缩空气系统：滚动转子式压缩机能够将空气压缩到较高的压力，用于工业生产过程中的气动设备和工具。
- 汽车空调系统：由于滚动转子式压缩机的高效率和紧凑型结构，被广泛应用于汽车空调系统，提供舒适的车内环境。
滚动转子的压缩机泄漏研究及设计优化
滚动转子的压缩机泄漏研究及设计优化摘要：滚动转子型压缩机作为空调压缩机中最为常用的一类，凭借着工作特性优越，优良结构紧凑的优势，获得了许多厂家的一致赞誉，但同时由于压缩机作为中央空调的关键部分，因此压缩机运行效果的优劣也直接影响着中央空调的实际使用性能，并且近些年来，由于制冷剂替代时间表的出现，不同国家对于制冷剂替代品的研究都加大了研究力度，但是不同制冷剂对于压缩机的容积效率都有着重要影响，即影响主要体现在压缩机渗漏量，本文主要研究滚动转子式压缩机在实际的使用过程中泄露的原因，并且针对压缩机进行结构优化。
关键字：滚动转子式压缩机泄漏分析结构优化由于近些年来环境问题日益严重，全球温室效应的急剧上升，我国人民对于生活舒适的要求也越来越高，这就导致全国空调量的需求日益上升，根据近些年来能源消耗统计分析发现压缩机能耗是空调使用功耗中占比最大的，如何提高压缩机的实际运行效率，对于推动能源优化改革有着非常重要的作用，空调压缩机的能耗损失主要是由于制冷剂的泄漏，制冷剂作为压缩机中重要的存在，分析制冷剂泄漏的原因，以及做出针对性的压缩机结构改革，对于提高压缩机使用效率有着重要意义。
一：滚动转子式压缩机滚动叶轮压缩机同样是容积式压缩机，一般由气缸、偏心滚子、滑片、排空气阀门等构成。
偏心滚子安装在气缸内，当滚子围绕旋转轴心运动时，滚子紧贴在气缸内表面上摩擦。
因此，在滚子的外部表面和气缸内外表之间可组成一个月牙状空隙，其距离会因滚子的旋转方式而不同。
来回移动的滑片把这个空隙范围分成两个单独的区域，一部分与吸气室相连，另一部分则通过排气阀与排出室相连。
滑片靠减振簧或背压下紧在定子外部上面。
滚动转子式压缩机气缸容量由偏心轮和滑片划分为二片，一块是高压腔，另一片则是低温腔，由于高低压室的空气压力差较大，尤其是在冬季制热高温的运行状态下，很易出现内泄露现象，即高温压缩室内的空气泄露在低温压缩室中，由于泄露的高压空气压力要减小而体积又要扩大，再从低温状态的耗功被减少至高温状态，所以，内泄露的后果一是直接提高了压缩机的工作效率，二是由于泄露的高压空气降压体积扩大后的有效吸入空气体积，降低了气体的循环能量，此外，滚动转子式压缩机还具有余隙容量，当余隙容量与低压基元容积相连时，将余隙容量的高压空气扩大至有效吸入空气压力，使吸入的空气进一步减少，降低了挤压机的有效呼吸空气容量，从而导致对部分制冷剂气体产生了重新加压的作用，但因此高压气体膨胀时并不能使转子做功，所以滚动转子式挤压机的余隙容量既限制了排气量，也无法利用膨胀功能，这就造成了挤压机的总排气量下降和整体空调制冷量的下降，也由此造成了整体挤压机效能与高压气机本身能效比的下降。
滚动转子式制冷压缩机课件
THANKS
感谢观看
根据压缩机的运行状况，合理设 置维护保养参数，延长设备使用 寿命。
能效与节能技术
高效换热器
采用高效换热器可以减少 压缩机的能耗，提高能效 比。
变频控制技术
通过变频控制技术，根据 实际需求调节压缩机的转 速和功率，实现节能运行 。
余热回收利用
将压缩机的余热回收利用 ，可以减少能源浪费，提 高能源利用效率。
电气故障
检查电源和电机，修复或更换损坏的 部件。
2023
PART 05
滚动转子式制冷压缩机的 市场与发展趋势
REPORTING
市场现状与竞争格局
当前市场概况
滚动转子式制冷压缩机在制冷行业中占据重要地 位，市场规模不断扩大，需求持续增长。
主要竞争者分析
分析国内外主要生产商的市场份额、产品特点、 竞争优势和劣势。
2023
滚动转子式制冷压缩 机课件
REPORTING
2023
目录
• 滚动转子式制冷压缩机概述 • 滚动转子式制冷压缩机的结构与组成 • 滚动转子式制冷压缩机的性能与参数 • 滚动转子式制冷压缩机的安装、调试与维护 • 滚动转子式制冷压缩机的市场与发展趋势
2023
PART 01
滚动转子式制冷压缩机概 述
该压缩机运行稳定，故障 率较低，能够保证制冷系 统的可靠性。
噪音与振动
滚动转子式制冷压缩机噪 音和振动相对较小，对环 境的影响较小。
参数设置与调整
01
制冷量调节
通过调节压缩机的制冷量，可以 实现对制冷系统的温度和湿度的 精确控制。
02
运行参数监控
03
维护保养参数
实时监测压缩机的运行参数，如 电流、电压、温度、压力等，确 保系统正常运行。
滚动转子压缩机的设计
