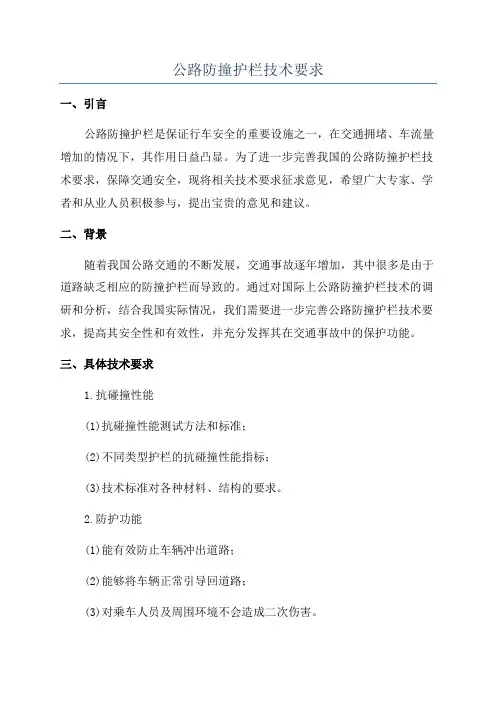

公路防撞护栏技术要求(征求意见稿)

280
100
1.5
SA、SAm
80
14
20
≤200
20
400
100
1.5
SS
80
18
20
≤200
20
520
注：*指碰撞过程中，车辆重心处所受冲击加速度10ms间隔平均值的最大值，为车体纵向、横向和
铅直加速度的合成值。
5 路基护栏
5.1 路侧护栏
5.1.1 路侧护栏设置原则
(1)应根据交通事故率、车辆驶出路外的可能性和路侧危险程度等条件，确定是否设置护栏。 (2)车辆驶出路外有可能造成二次特大事故的路段必须设置路侧护栏。 (3)凡符合下列情况之一、车辆驶出路外有可能造成单车特大事故或二次重大事故的路段必须设置 路侧护栏： ①高速公路及其沿线立交匝道两侧； ②二级及以上公路边坡坡度和路堤高度在下图的Ⅰ区方格阴影范围之内的路段； ③路侧有江、河、湖、海、沼泽、航道等水域的路段； ④路侧20米范围内与其他公路、铁路并行的路段； ⑤路侧有悬崖、深谷、深沟等的路段。 (4)凡符合下列情况之一、车辆驶出路外有可能造成重特大事故的路段，应设置路侧护栏：
①在发生过车辆驶出路外交通事故的地方，尤其是驶出路外的交通事故多发的路段； 条文说明：当发生了冲出路外的事故，且原设置的护栏被冲断，在维修时，应适当提高护栏的防撞 等级。 ②山区公路沿线急弯或连续急弯的平曲线外侧路段；
③一级公路互通式立交出口匝道三角带及匝道小半径曲线外侧； ④二级及以上等级公路路侧边沟无盖板、车辆无法安全穿越的挖方路段； (5)凡符合下列情况、经论证车辆驶出路外有可能造成一般或重大事故的路段宜设置路侧护栏： ①二级及以上公路边坡坡度和路堤高度在上图的Ⅲ区范围之内的路段，三、四级公路边坡坡度和路 堤高度在上图中Ⅱ区方格阴影范围之内的路段； ②一级公路用地范围内存在粗糙的石方开挖断面、高出路面30cm以上的混凝土基础、挡土墙或大孤 石等障碍物时。 (6)除高速公路外，其余等级公路路侧有一定宽度的净区（大于等于3m）、边坡坡度较缓（缓于等 于1:3），车辆驶出以后可以自行驶回道路，即使不能驶回道路，也不会产生严重事故的路段，可以不 设护栏。
2
DBXX/ XXXXX—XXXX
1 范围
为提高北京市公路的服务水平，保障公路使用者的出行安全，加强公路防护设施的标准化、规范化， 体现首都特色，指导北京市公路防撞护栏的设置，北京市交通委主持编制本标准。
本标准适用于北京市各等级新建、改建和扩建公路，北京市城市道路可参照执行。
2 规范性引用文件
下列文件中的条款通过本标准引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修 改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是 否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
ICS xx.xxx.xx 备案号
DB
北京市地方标准
DB XX/ XXXXX—XXXX
公路防撞护栏技术要求
Road traffic protection facilities design 点击此处添加与国际标准一致性程度的标识
（征求意见稿）
XXXX - XX - XX 发布
XXXX - XX - XX 实施
本标准包括各等级公路防撞护栏的设置原则、型式选择、构造及材料要求等内容，对完善北京市各 等级公路防撞护栏的设置，降低公路沿线危险点段事故严重程度将起到技术指导作用。
DB ××××的本部分全部技术内容为强制性。 本部分由北京市交通委归口并提出。 主编单位： 参编单位： 主要起草人： 各有关单位在标准使用过程中，若发现存在不当之处或有好的意见和建议，请及时函告北京国道通 公路设计研究院，以便修订时参考。联系地址：北京市宣武区槐柏树后街 23 号，邮编；100053。
表 4-1 护栏防撞等级
等级 B
碰撞车速（km/h） 车辆质量（t） 碰撞角度（°）
100
1.5
20
碰撞加速度﹡ （m/s2） ≤200
碰撞能量（kJ）
3
DBXX/ XXXXX—XXXX
40
10
20
70
100
1.5
A、Am
60
10
20
≤200
20
160
100
1.5
SB、SBm
80
10
20
≤200
20
4 护栏的防撞等级
4.0.1 公路护栏按防撞等级可分为：路侧B、A、SB、SA、SS五级；中央分隔带Am、SBm、SAm三级。各等 级护栏的主要技术指标应满足表4.0.1的规定。 4.0.2 在综合分析道路线形、设计速度、运行速度、交通量和车辆构成等因素的基础上，需要采用的护 栏碰撞能量低于70kJ或高于520kJ时，应进行特殊设计。
北京市质量技术监督局 发 布
DBXX/ XXXXX—XXXX
目次
前言.................................................................................. 2 1 范围............................................................................... 3 2 规范性引用文件..................................................................... 3 3 术语和定义......................................................................... 3
JTG B01 公路工程技术标准 JTG D30 公路路基设计规范 JTG D80 高速公路交通工程及沿线设施设计通用规范 JTG D81 公路交通安全设施设计规范 JTG/T F83-01 高速公路护栏安全性能评价标准 JT/T 281 公路波形梁钢护栏 JT/T 457 公路三波形梁钢护栏
3 术语和定义
3.1 护栏过渡段..................................................................... 3 3.2 路侧安全净区................................................................... 3 4 护栏的防撞等级..................................................................... 3 5 路基护栏........................................................................... 4 5.1 路侧护栏....................................................................... 4 5.2 中央分隔带护栏................................................................. 6 5.3 路基护栏的型式及型式选择....................................................... 7 5.4 波形梁钢护栏................................................................... 8 5.5 混凝土护栏.................................................................... 13 5.6 缆索护栏...................................................................... 20 6 桥梁护栏.......................................................................... 25 6.1 桥梁护栏设置原则.............................................................. 25 6.2 桥梁护栏的型式................................................................ 26 6.3 桥梁护栏构造要求.............................................................. 27 6.4 金属构件的密封和排水应符合以下规定：.......................................... 36 7 护栏过渡段........................................................................ 36 7.1 护栏过渡段设置原则............................................................ 36 7.2 护栏过渡段构造要求............................................................ 37 附录 A（规范性附录） 波形梁钢护栏外展上游圆头式端头结构图示例 ....................... 38 附录 B（规范性附录） 波形梁钢护栏外展下游圆头式端头结构图示例 ....................... 39 附录 C（规范性附录） 波形梁钢护栏外展地锚式端头结构图示例 ........................... 40
下列术语和定义适用于本标准。 3.1 护栏过渡段 transition section of barrier
将两种不同结构型式或不同防撞等级的护栏连接成为整体并实现结构刚度逐渐过渡的专用结构段。 3.2 路侧安全净区 roadside clear zone
