电力系统仿真实验
电力仿真算法实验报告
一、实验目的本次实验旨在通过电力系统仿真软件对电力系统进行仿真分析，验证电力系统仿真算法的有效性，并进一步了解电力系统在不同运行条件下的稳定性和性能。
实验内容包括电力系统潮流计算、暂态稳定分析、短路电流计算等。
二、实验内容1. 电力系统潮流计算（1）实验背景：以某地区110kV电网为例，分析该电网在不同运行方式下的潮流分布。
（2）实验步骤：① 利用电力系统仿真软件建立110kV电网模型；② 设置电网参数，包括各节点电压、线路参数等；③ 运行潮流计算程序，得到潮流分布结果；④ 分析潮流分布结果，判断电网的稳定性。
2. 电力系统暂态稳定分析（1）实验背景：以某地区110kV电网为例，分析该电网在发生单相接地故障时的暂态稳定性。
（2）实验步骤：① 利用电力系统仿真软件建立110kV电网模型；② 设置电网参数，包括各节点电压、线路参数等；③ 设置故障参数，包括故障类型、故障位置等；④ 运行暂态稳定分析程序，得到暂态稳定结果；⑤ 分析暂态稳定结果，判断电网的稳定性。
3. 电力系统短路电流计算（1）实验背景：以某地区110kV电网为例，计算电网在发生短路故障时的短路电流。
（2）实验步骤：① 利用电力系统仿真软件建立110kV电网模型；② 设置电网参数，包括各节点电压、线路参数等；③ 设置故障参数，包括故障类型、故障位置等；④ 运行短路电流计算程序，得到短路电流结果；⑤ 分析短路电流结果，判断电网的短路容量。
三、实验结果与分析1. 电力系统潮流计算结果通过潮流计算，得到110kV电网在不同运行方式下的潮流分布。
结果表明，在正常运行方式下，电网的潮流分布合理，节点电压满足要求。
在故障运行方式下，电网的潮流分布发生较大变化，部分节点电压超出了允许范围。
2. 电力系统暂态稳定分析结果通过暂态稳定分析，得到110kV电网在发生单相接地故障时的暂态稳定结果。
结果表明，在故障发生初期，电网暂态稳定，但故障持续一段时间后，电网发生暂态失稳。
电力系统仿真实验指导书
电力系统仿真实验指导书本指导书以电力系统仿真实验为主题，介绍了电力系统仿真实验的基本原理、实验步骤以及实验注意事项。
通过本实验的学习，能够加深对电力系统仿真的理解，掌握基本的仿真技术和方法，为后续电力系统相关实验的学习打下基础。
本实验采用仿真软件实现，所需软件主要为MATLAB和SIMULINK。
学生需要提前熟悉MATLAB和SIMULINK的基本操作和常用函数，具备一定的电力系统基础知识。
一、实验原理电力系统仿真实验是通过电力系统的模型来模拟和控制真实电力系统的运行，以实现对电力系统的研究和分析。
通过仿真实验，可以1观察和分析电力系统在不同工况下的运行特性，验证电力系统的稳定性和可靠性，优化电力系统的运行参数等。
电力系统仿真实验的基本原理是将真实电力系统抽象成数学模型，并通过计算机软件来模拟和控制这个数学模型。
模型的输入是电力系统的初始条件和外部扰动，输出是电力系统的动态响应和稳态结果。
通过对模型输入的控制和模型输出的观测，可以实现对电力系统的研究和分析。
二、实验步骤1. 确定仿真实验的目标和内容。
根据实验要求和实验目标，确定仿真实验的内容和范围。
2. 建立电力系统的数学模型。
根据实验要求和实验目标，将电力系统抽象成数学模型，并确定模型的输入和输出。
23. 编写仿真程序。
使用MATLAB和SIMULINK等软件，编写仿真程序，实现对电力系统模型的仿真和控制。
编写的程序应包括模型的输入和输出控制，仿真参数的设置，仿真结果的观测和分析等。
4. 运行仿真程序。
加载仿真程序，设置仿真参数，运行仿真程序，观察仿真结果。
5. 分析仿真结果。
根据仿真结果，分析电力系统的运行特性，验证仿真模型的准确性和有效性。
6. 优化仿真模型和参数。
根据实验结果，对仿真模型和参数进行优化，提高仿真模型的准确性和有效性。
三、实验注意事项31. 熟悉仿真软件的基本操作。
在进行电力系统仿真实验前，需要提前熟悉使用MATLAB和SIMULINK等仿真软件的基本操作和常用函数。
电力系统仿真实习报告
一、前言随着电力系统规模的不断扩大和复杂性的增加，对电力系统的运行和维护提出了更高的要求。
为了更好地理解电力系统的运行原理，提高对电力系统故障的快速响应能力，我们选择了电力系统仿真软件进行实习，通过模拟电力系统的运行状态，分析电力系统的稳定性、故障特性以及运行效率。
以下是我在这段仿真实习过程中的总结和心得。
二、实习目的与内容1. 实习目的（1）掌握电力系统仿真软件的基本操作和功能；（2）了解电力系统运行的基本原理和故障特性；（3）提高对电力系统故障的快速响应能力；（4）培养团队协作和问题解决能力。
2. 实习内容（1）电力系统仿真软件的学习和使用；（2）电力系统稳态和暂态仿真的操作和结果分析；（3）电力系统故障仿真及故障分析；（4）电力系统优化运行策略的研究。
三、实习过程1. 电力系统仿真软件的学习和使用在实习初期，我们首先学习了电力系统仿真软件的基本操作和功能。
通过阅读相关资料和实际操作，掌握了软件的界面布局、参数设置、仿真运行以及结果分析等功能。
2. 电力系统稳态和暂态仿真的操作和结果分析在掌握了仿真软件的基本操作后，我们进行了电力系统稳态和暂态仿真。
首先，建立了电力系统的基本模型，包括发电机、变压器、线路、负载等元件。
然后，通过设置不同的运行参数，如负荷、电压、频率等，分析了电力系统的稳态运行特性。
在暂态仿真方面，我们模拟了电力系统发生故障的情况，如短路故障、断路器故障等，分析了故障发生时电力系统的响应和恢复过程。
通过仿真结果，我们了解了电力系统故障对系统稳定性的影响，以及故障恢复过程中需要采取的措施。
3. 电力系统故障仿真及故障分析为了提高对电力系统故障的快速响应能力，我们进行了电力系统故障仿真。
通过设置不同的故障类型和故障位置，模拟了电力系统发生故障时的运行状态，并分析了故障原因和影响。
在故障分析过程中，我们重点关注了以下内容：（1）故障对系统稳定性的影响；（2）故障对负荷供电的影响；（3）故障恢复过程中需要采取的措施。
simulink的电力系统仿真实验原理
simulink的电力系统仿真实验原理电力系统仿真实验原理：电力系统仿真实验是利用Simulink软件对电力系统进行建模、仿真和分析的过程。
该实验主要包括如下几个步骤：1. 建立电力系统模型：在Simulink环境中，根据实际电力系统的结构和特性，利用各种电力元件如发电机、变压器、传输线路、负荷等构建电力系统模型。
可以根据具体需要设置不同的电路参数和拓扑结构，以便对各种电力系统问题进行仿真分析。
2. 设定仿真参数：根据实验要求，设定仿真的时域范围、仿真步长以及模型的输入和输出要求。
例如，可以设定仿真时间为几百毫秒或几秒钟，仿真步长为毫秒级别，以获取系统各个节点的电压、电流等参数。
3. 添加模型控制器：根据需要，可以在模型中添加各种控制器如PID控制器、调速器等，以实现对电力系统的调节和控制。
控制器的参数可以根据实验要求进行设定和调整，以达到理想的控制效果。
4. 进行仿真实验：单击Simulink软件中的"运行"按钮，系统便开始进行仿真计算。
Simulink根据所设定的仿真参数和模型的输入，采用数值计算方法对电力系统进行仿真计算，并输出各个节点的电压、电流等参数。
仿真的过程也可以通过实时仿真功能进行可视化展示。
5. 分析仿真结果：根据仿真结果，可以对电力系统的运行情况进行分析和评估。
例如，可以分析系统的稳定性、安全性、损耗情况等。
如果仿真结果与实际情况存在差异，可以进一步调整电力系统模型和仿真参数，以提高仿真的准确性。
通过Simulink软件的电力系统仿真实验，可以有效地分析和解决实际电力系统中的问题。
同时，仿真实验也为电力系统的运行和优化提供了可靠的依据，减少了实验成本和风险。
电力系统仿真实验

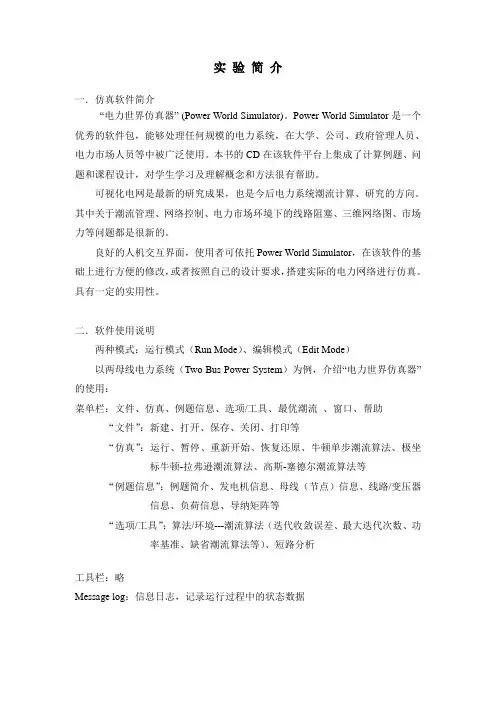

实验简介一．仿真软件简介“电力世界仿真器” (Power World Simulator)。
Power World Simulator是一个优秀的软件包，能够处理任何规模的电力系统，在大学、公司、政府管理人员、电力市场人员等中被广泛使用。
本书的CD在该软件平台上集成了计算例题、问题和课程设计，对学生学习及理解概念和方法很有帮助。
可视化电网是最新的研究成果，也是今后电力系统潮流计算、研究的方向。
其中关于潮流管理、网络控制、电力市场环境下的线路阻塞、三维网络图、市场力等问题都是很新的。
良好的人机交互界面，使用者可依托Power World Simulator，在该软件的基础上进行方便的修改，或者按照自己的设计要求，搭建实际的电力网络进行仿真。
具有一定的实用性。
二．软件使用说明两种模式：运行模式（Run Mode）、编辑模式（Edit Mode）以两母线电力系统（Two Bus Power System）为例，介绍“电力世界仿真器”的使用：菜单栏：文件、仿真、例题信息、选项/工具、最优潮流、窗口、帮助“文件”：新建、打开、保存、关闭、打印等“仿真”：运行、暂停、重新开始、恢复还原、牛顿单步潮流算法、极坐标牛顿-拉弗逊潮流算法、高斯-塞德尔潮流算法等“例题信息”：例题简介、发电机信息、母线（节点）信息、线路/变压器信息、负荷信息、导纳矩阵等“选项/工具”：算法/环境---潮流算法（迭代收敛误差、最大迭代次数、功率基准、缺省潮流算法等）、短路分析工具栏：略Message log：信息日志，记录运行过程中的状态数据例1-1 两节点电力系统的潮流仿真1）打开例1-1：File—Open Case—Example1-1—Two Bus Power System2）分析例1-1：a．单电源辐射型网络，网络元件（发电机、负荷、线路、断路器），网络节点（母线），额定电压，负荷率饼状图b．元件参数：指向相应元件点右键---Information Dialogue．各元件参数如下：发电机：Bus Number、Bus Name、ID、StatusPower and V oltage Control；Input-Output；Fault Parameter母线：Bus Number、Bus Name、V oltage（p.u.）、V oltage（kv）、Angle（deg）、Status、Device Info（Load Information、Generator Information、ShuntAdmittance）线路（变压器）：From Bus---To Bus、Nominal kv、Circuit、Parameter（R、X、B、C）；Limit A/B/C；Status；Flows：Line flow at Bus（Bus A）、Line flow at Bus（Bus B）负荷率饼状图：From Bus---To Bus、Circuit、MVA Rating负荷：Bus Number、Bus Name、ID、StatusLoad Information：Base Load Model（Constant Power、Constant Current、Constant Impedance ）；Current Load（MW V alue、Mvar V alue、LoadMultiplier、Bus V oltage Magnitude）3）运行例1-1：a．Play（开始迭代）---Pause，观察仿真结果b．更改元件的参数，如负荷大小、线路阻抗等，重新进行仿真4）结果分析a．观察仿真结果，如各节点电压、负荷率、功率分布、功率损耗等b．记录各相关元件的参数，采用手算潮流的方法分析计算，并与仿真结果进行对比。
电力系统仿真实验报告
电力系统仿真实验报告电力系统仿真实验报告引言：电力系统是现代社会不可或缺的基础设施，它为我们的生活提供了稳定可靠的电力供应。
为了确保电力系统的安全运行，我们进行了一系列的仿真实验，以评估系统的性能、优化运行策略，并提出改进建议。
一、实验目的本次实验的主要目的是通过仿真模拟电力系统的运行情况，分析系统的稳定性、可靠性和经济性，并探索如何优化系统的运行策略。
二、实验方法我们使用了一款先进的电力系统仿真软件，该软件可以模拟电力系统的各个组成部分，包括发电机、输电线路、变电站等。
通过输入系统的参数和运行策略，我们可以获得系统在不同负荷情况下的运行状态和性能指标。
三、实验结果与分析1. 系统稳定性分析我们首先对系统的稳定性进行了仿真分析。
通过模拟系统在负荷突变和故障情况下的响应，我们评估了系统的稳定性。
实验结果显示，在负荷突变和故障发生时，系统能够迅速调整，保持稳定运行。
然而，我们也发现系统在某些情况下存在潜在的稳定性问题，需要进一步改进。
2. 系统可靠性评估为了评估系统的可靠性，我们对系统进行了故障模拟实验。
通过模拟不同部件的故障，我们分析了系统的可靠性指标，如可用性和平均故障间隔时间。
实验结果显示，系统在大部分故障情况下能够保持正常运行，但在某些故障情况下，系统的可靠性会受到一定影响。
我们建议在设计和运行中加强对系统的容错性和冗余性。
3. 系统经济性优化为了优化系统的经济性，我们进行了成本效益分析。
通过调整系统的运行策略和参数，我们评估了不同方案下的成本和效益。
实验结果显示，通过合理的调整发电机的输出功率和输电线路的容量，可以降低系统的运行成本，并提高系统的经济效益。
四、实验结论与建议通过本次仿真实验，我们得出了以下结论：1. 系统在大部分情况下表现出良好的稳定性和可靠性，但仍存在一些潜在的问题需要解决。
2. 加强系统的容错性和冗余性可以提高系统的可靠性。
3. 通过合理的调整运行策略和参数，可以降低系统的运行成本，并提高经济效益。
电力系统分析仿真实验报告
电力系统分析仿真实验报告一、实验目的通过电力系统仿真，分析电力系统的稳定性和可靠性，对电力系统进行故障分析。
二、实验器材和条件1.电力系统仿真软件2.电力系统仿真实验模型3.稳定性和可靠性测试数据三、实验原理电力系统的稳定性是指系统在受到扰动或故障的情况下，能够迅速恢复到新的稳定工作点的能力。
电力系统的可靠性是指系统在正常运行和故障恢复状态下，能够保持稳定供电的能力。
四、实验步骤1.稳态分析：通过电力系统仿真软件，建立电力系统的稳态模型，并进行负荷流、电压稳定度和功率因数分析，以评估系统的稳态性能。
2.扰动分析：在稳态模型基础上，通过改变电力系统的节点负载和故障情况，引入扰动，并观察系统在扰动下的响应过程。
3.稳定性分析：根据扰动分析结果，通过故障恢复实验，研究系统的稳定性能，包括暂态稳定性和稳定控制方法。
4.可靠性分析：通过故障恢复实验和设备可用性分析来评估系统的可靠性，了解系统在发生故障时的可靠供电能力。
五、实验结果与分析1.稳态分析结果显示，电力系统的负荷流较大，但在正常运行范围内，电压稳定度和功率因数也较好。
2.扰动分析结果显示，在节点负载突然减少或故障发生时，系统的电压和频率会出现短时波动，但能够迅速恢复到新的稳态工作点。
3.稳定性分析结果显示，在故障发生后，系统能够通过自动稳定控制方法，有效恢复到正常工作状态，并保持稳定供电。
4.可靠性分析结果显示，系统在发生故障时仍能保持稳定供电，设备的可用性较高，但仍有少量设备故障需要及时维修或更换。
六、实验结论通过电力系统仿真实验，分析了电力系统的稳定性和可靠性。
实验结果表明，电力系统具有较好的稳态和暂态稳定性能，在故障发生后能够迅速恢复到正常工作状态，保持稳定供电。
但仍需加强设备维护和更换，提高电力系统的可靠性。
七、实验总结通过本次电力系统分析仿真实验，加深了对电力系统稳定性和可靠性的理解，掌握了利用电力系统仿真软件进行系统分析和故障恢复的方法。
电气工程中的电力系统仿真与实验
电气工程中的电力系统仿真与实验在电气工程领域中，电力系统仿真与实验是一项至关重要的任务。
通过模拟真实的电力系统运行状况，可以有效地评估系统的性能，并进行各种实验以改善系统的可靠性和运行效率。
本文将介绍电力系统仿真与实验的意义、常用的仿真工具以及在实际工程中的应用。
1. 电力系统仿真的意义电力系统是由发电厂、变电站、输电线路和配电系统等组成的复杂网络。
在设计和运行电力系统时，无法确切知道系统的响应和性能表现。
因此，通过电力系统仿真可以模拟不同的运行条件和故障情况，评估系统的稳定性、可靠性和经济性。
仿真可以提供与实际系统相似的行为，并优化系统性能，同时减少实验成本和时间。
2. 常用的电力系统仿真工具在电力系统仿真中，有许多专门设计的软件工具可供使用。
以下是几个常用的仿真工具：2.1 MATLAB/Simulink：Matlab是一种功能强大的科学计算软件，而Simulink则是一种基于图形化界面的仿真环境。
结合这两个工具，可以有效地建立电力系统的数学模型，并进行各种仿真实验。
2.2 PSCAD：PSCAD是一种针对电力系统和控制系统的专业仿真软件。
它具有强大的仿真功能，可以对不同的电力系统组件进行建模，并模拟各种运行条件和故障情况。
2.3 DIgSILENT PowerFactory：DIgSILENT PowerFactory是一种专门用于电力系统仿真和分析的软件。
通过该软件，可以进行各种电力系统实验，包括负荷流动、短路分析和稳定性评估等。
3. 电力系统仿真与实验的应用电力系统仿真与实验在多个领域中得到广泛应用，以下是一些典型的应用场景：3.1 配电系统设计与优化：通过仿真，可以评估不同的配电系统设计方案，并找到最优解。
同时，还可以分析不同的负荷情况和接入点，以确保系统的可靠性和稳定性。
3.2 发电厂运行分析：仿真可以帮助进行发电厂的运行分析，如热力学分析、负荷响应和频率控制等。
通过这些仿真实验，可以优化发电厂的性能并提高供电质量。
电力系统分析仿真实验报告
电力系统分析仿真实验报告电力系统分析仿真实验报告一、实验目的本次实验的目的是通过使用电力系统仿真软件进行电力系统模拟分析，掌握电力系统运行特点及原因、掌握电力系统基本传输线路的参数，以及了解电力系统的潮流分布计算和短路分析流程。
二、实验原理电力系统仿真软件是针对电力系统运行及其各种故障情况下的仿真软件。
仿真软件将电力系统进行模拟分析，可以让使用者对电力系统进行检测修正，达到保证电网质量的目的。
仿真软件主要采用数学模型进行计算，本次实验中使用的仿真软件为PSASP。
第一，电力系统线路模型：电力系统线路模型是电力系统分析的核心内容，此模型通过研究电力线路本身的运行特点，为电力系统计算和仿真打下基础。
电力系统线路模型假设电力系统线路为非常规线路，包括零序电感和阻抗、平衡、非平衡模型的相间电路等，具体包括电感、电容、电阻三部分。
第二，电力系统模拟分析：电力系统的仿真分析，就是对电力系统进行计算、仿真，从而得出电力系统的各种参数或特性。
模拟分析主要包括电力系统的潮流计算、电力系统的短路分析等两个方面。
（1）电力系统潮流计算：电力系统潮流计算是指通过对电力系统进行数学建模，来分析电力系统中电流、电压等各种状态量的分布规律。
具体的计算过程采用功率系统仿真软件进行计算。
（2）电力系统短路分析：电力系统短路分析是针对电力系统在遭受外部灾害时计算其在各种短路状态下的可能损伤程度，在电力系统建设过程中非常重要。
同时也是保障电网电力质量安全的必要手段。
三、实验内容实验的主要内容分为两个部分，第一部分是电力系统潮流计算实验，第二部分是电力系统短路分析实验。
（1）潮流计算实验这部分实验的主要内容是计算电力系统的电流分布以及电压分布等参数，实验过程如下：1. 打开PSASP软件，新建项目档案。
根据实际需求设置主进程，建立相应关系文件，并完成电力系统初始化操作。
2. 添加仿真数据。
根据实验要求，添加相应的电力系统数据。
其中包括节点数据、主变和传输线路数据、变压器等数据。
电力系统仿真实验实验报告
电力系统仿真实验实验报告
一、实验目的
1. 通过电力系统仿真实验，了解电力系统组成及其分析的知识；
2. 掌握电力系统仿真的基本方法，并能熟练使用电力系统仿真软件；
3. 了解电力系统受外界因素引起的各种失稳的原因，熟悉失稳的分析和处理方法；
4. 了解电力系统异步机的调节原理，掌握调节器参数选择和设置的知识。
二、实验内容
1. 利用电力系统仿真软件，建立一个单机电力系统模型，熟悉软件操作。
2. 观察失稳现象，绘制各类型失稳的时域曲线和频率曲线，分析其原因，探讨失稳的处理方法。
3. 分析不同调速器的调速性能，并应用比较几种调节器的性能，比较几种调节器的参数优化方法。
4. 在单机电力系统中调整相位调节器，使系统负荷增加时能保持稳定。
三、实验结果
1. 通过仿真实验，我们建立了一个单机电力系统的模型，并熟悉了电力系统仿真软件的操作。
2. 观察到系统可能会出现的失稳现象，绘制了各类型失稳的时
域曲线和频率曲线，分析系统失稳的原因；采取合理的处理措施，改善系统的稳定性。
3. 对比了不同调速器的调速性能，探讨了几种调节器的参数优化方法；在单机电力系统中，调整了相位调节器，使系统负荷增加时能保持稳定。
四、总结
本次实验中，我们熟悉了电力系统的组成及其分析，学习了电力系统仿真的基本方法和电力系统软件的操作，分析了电力系统受外界因素所引起的失稳现象，研究了失稳的分析和处理方法。
对于调节器的调节原理和参数选择设置等也有了深入的了解。
通过本次实验，我们掌握了电力系统仿真技术的基本知识，为今后的研究和发展打下了良好的基础。
电力系统分析仿真实验报告
电力系统分析仿真实验报告一、实验目的本实验的目的是通过电力系统分析仿真来研究电力系统的稳态和暂态运行特性，并通过实验结果分析电力系统中存在的问题和改进方案。
二、实验原理1.电力系统稳态分析电力系统稳态分析是指在电力系统稳定运行条件下，对电力系统进行负荷流量和节点电压的计算和分析。
稳态分析的目的是确定电力系统的潮流分布、负荷特性和节点电压，从而评估系统的稳定性和能量传输效率。
2.电力系统暂态分析电力系统暂态分析是指在电力系统出现故障或突发负荷变化时，对系统暂时的电压、电流和功率进行计算和分析。
暂态分析的目的是研究系统在故障或负荷突变时的动态响应和稳定性，以便采取相应措施保障系统的安全稳定运行。
三、实验过程1.电力系统稳态分析实验（1）建立电力系统模型：根据实际情况，建立包含发电机、变电站、输电线路和负荷的电力系统模型。
（2）潮流计算：通过潮流计算方法，对电力系统的负荷流量、节点电压和功率分布进行计算。
（3）结果分析：分析潮流计算结果，评估系统的稳定性和能量传输效率，检查是否存在过负荷或电压偏差等问题。
2.电力系统暂态分析实验（1）建立电力系统模型：在稳态模型的基础上，引入系统故障或负荷突变事件，如短路故障、突发负荷增加等。
（2）暂态计算：通过暂态计算方法，对系统的电压、电流和功率在故障或负荷突变时的动态变化进行计算。
（3）结果分析：分析暂态计算结果，评估系统在故障或负荷突变时的动态响应和稳定性，检查是否存在电压暂降或过载等问题。
四、实验结果与分析1.电力系统稳态分析结果分析：根据潮流计算结果，评估系统的稳定性和能量传输效率，检查系统是否存在过负荷或电压偏差等问题。
如果存在问题，可以通过调整发电机发电功率、变压器变比或线路容量来改善系统运行状况。
2.电力系统暂态分析结果分析：根据暂态计算结果，评估系统在故障或负荷突变时的动态响应和稳定性，检查是否存在电压暂降或过载等问题。
如果存在问题，可以通过引入自动重启装置、电力调度系统等措施来提高系统的恢复能力和稳定性。
电力系统仿真实训报告
电力系统仿真实训报告概述电力系统是人类社会不可或缺的基础设施之一，由于其特殊性和复杂性，因此进行电力系统仿真具有重要的意义。
本报告旨在介绍电力系统仿真实训的过程和结果，探究如何通过仿真提高电力系统的安全性、稳定性和经济性。
实训环境和工具本次实训所采用的仿真环境是PSCAD/EMTDC软件，该软件是电力系统仿真领域内广泛使用的仿真工具之一。
该软件可以对电力系统进行全面的仿真，包括电网稳定性分析、暂态过电压分析等。
此外，还可以对不同类型的电源进行仿真模拟，如火力发电、水力发电、风力发电以及变电站等。
实训过程本次实训主要分为四个部分：电力系统建模、仿真运行、分析评估和结论汇报。
一、电力系统建模在进行电力系统仿真前，需要先进行电力系统建模。
电力系统建模是仿真的基础，也是仿真计算的前提。
本次实训我们选择了IEEE 9节点电力系统作为仿真模型，并进行了各种类型电源的设定和负荷的计算。
二、仿真运行建立好电力系统模型后，我们进行了仿真运行实验。
通过设定不同的电源类型、不同的负荷情况等多种场景，进行多次的仿真运行，并对仿真结果进行记录和分析。
三、分析评估根据仿真结果，对电力系统的稳定性、安全性和经济性进行评估分析。
通过对仿真结果的分析，我们可以了解到仿真模型的稳定状态、仿真过程中电力系统的变化趋势和各个参数间的相互作用关系。
四、结论汇报根据实验结果和分析评估，我们撰写了结论报告，回顾了仿真过程中的一些关键问题和解决方法，并提出了相关建议。
实训结果通过本次电力系统仿真实训，我们对电力系统的相关知识有了更加深入的理解，了解了电力系统稳定性和安全性的重要性以及如何进行电力系统的安全评估和优化。
同时，我们也掌握了PSCAD/EMTDC仿真软件的使用方法，可以更加熟练的进行仿真模拟和分析评估。
本次实训为我们今后进一步深入学习电力系统和电力工程提供了良好的基础。
结论本次电力系统仿真实训通过对电力系统建模、仿真运行、分析评估和结论汇报等多个环节的实践，使我们对电力系统的工作原理、运行特性和优化方法有了更深入的认识和理解，进一步提升了我们的实践能力，为今后的学习和工作打下了良好的基础。
电力系统分析仿真实验报告模板
电力系统分析仿真实验报告模板一、实验目的本次电力系统分析仿真实验的主要目的是通过对电力系统的建模和仿真，深入理解电力系统的运行特性和规律，掌握电力系统分析的基本方法和工具，提高对电力系统故障和异常情况的分析和处理能力。
二、实验原理电力系统分析是研究电力系统稳态和暂态运行特性的学科，主要包括电力系统潮流计算、短路计算、稳定性分析等内容。
本次实验基于电力系统仿真软件，通过建立电力系统模型，输入系统参数和运行条件，进行仿真计算和分析。
电力系统潮流计算是根据给定的网络结构、参数和负荷分布，计算电力系统中各节点的电压、功率等电气量的分布情况。
短路计算则是分析电力系统在短路故障情况下的电流、电压等参数，评估系统的短路容量和设备的短路耐受能力。
电力系统稳定性分析研究系统在受到扰动后能否保持稳定运行，包括功角稳定、电压稳定等方面。
三、实验设备及软件1、计算机2、电力系统仿真软件（如 PSCAD、MATLAB/Simulink 等）四、实验步骤1、建立电力系统模型确定系统的拓扑结构，包括发电机、变压器、输电线路、负荷等元件的连接方式。
输入各元件的参数，如发电机的额定容量、电压、电抗，变压器的变比、电抗，输电线路的电阻、电抗、电容等。
2、设置运行条件确定系统的基准容量和基准电压。
设定发电机的出力、负荷的大小和功率因数。
3、进行潮流计算在仿真软件中运行潮流计算模块，得到各节点的电压幅值和相角、线路的功率潮流等结果。
4、进行短路计算设置短路故障点和故障类型（如三相短路、单相短路等）。
运行短路计算模块，获取短路电流、短路电压等参数。
5、进行稳定性分析模拟系统受到的扰动，如线路故障切除、发电机出力变化等。
观察系统的动态响应，分析系统的稳定性。
6、结果分析与评估对潮流计算、短路计算和稳定性分析的结果进行分析和比较。
评估系统的运行性能和安全裕度，提出改进和优化建议。
五、实验结果1、潮流计算结果各节点电压幅值和相角的分布情况。
各线路功率潮流的大小和方向。
电力系统仿真实训报告
电力系统仿真实训报告本实训报告旨在总结和分析我们小组在电力系统仿真实训中的实验结果和经验教训。
通过此次实训，我们深入了解了电力系统的运行原理和仿真方法，并通过实际操作和数据分析，加深了对电力系统的理论知识的理解和掌握。
一、实训目的与背景电力系统是现代社会不可或缺的重要基础设施之一，而电力系统仿真是对电力系统进行实时运行和性能评估的重要工具。
本次实训的目的是通过利用仿真软件对电力系统进行建模和仿真，研究电力系统的运行特性、优化调度以及故障分析等方面的问题。
二、实训过程与方法1. 系统建模与参数设置在开始实验之前，我们首先进行了电力系统的建模和参数设置。
我们根据所给的电网拓扑结构和参数值，利用仿真软件搭建了电力系统的模型，并设置了各个元件的电气参数。
2. 稳态分析稳态分析是电力系统仿真的基础，通过对电力系统的节点电压、功率流等参数进行计算和分析，可以评估电力系统的稳定性和功率平衡情况。
我们通过对不同负载情况下的电力系统进行稳态分析，研究了电力系统的电压、功率流和损耗等参数的变化规律。
3. 短路分析短路分析是研究电力系统故障的重要方法之一。
我们模拟了电力系统中的短路故障，并通过仿真软件对其进行分析和定位。
通过短路分析，我们可以评估电力系统的短路容量和保护装置的动作特性，并提出相应的改进措施。
4. 频率特性分析频率特性分析是研究电力系统稳定性和动态响应的重要手段。
我们对电力系统进行了不同负载变化下的频率特性分析，并研究了电力系统的频率响应和阻尼特性。
通过频率特性分析，我们可以评估电力系统的稳定性和调频控制的有效性。
三、实训结果与分析通过实验和数据分析，我们得出了以下几个结论：1. 稳态分析结果表明，在负载增加的情况下，电力系统的电压会有所下降，功率流和损耗会增加。
因此，在实际运行中，需要合理进行功率调度和负荷控制，以保证电力系统的稳定运行。
2. 短路分析结果表明，电力系统的短路容量与系统的电气参数和保护装置的动作特性密切相关。
电力系统及其自动化实验报告-仿真
电力系统及其自动化实验报告4一、实验目的通过建立仿真模型，对统一潮流控制器(Unified Power Flow Controller,UPFC)作静止同步串联补偿器SSSC运行时对输电线路进行阻抗补偿的功能的验证。
二、实验原理—UPFC串联变换器作SSSC运行的控制策略UPFC的串联变流器可以补偿线路阻抗，增加输电线路的传输容量，这时的串联变流器就是作为SSSC运行的。
当串联变流器作为SSSC运行时，其补偿的阻抗可以是容性阻抗，也可以感性阻抗。
其基本原理是：首先通过锁相环获得输电线路电流的相角，将其作为PARK变换的初相角。
然后对串联变流器注入输电线路电压的d轴分量以及q轴分量进行控制。
其中电压的d轴分量用来平衡串联变流器自身的有功损耗，q轴分量来补偿线路阻抗。
由串联变流器做SSSC运行的原理我们可以得到其控制框图，如图1所示。
U图1UPFC串联变流器做SSSC运行的控制框图PI调节器输出信号产生电压d轴分量的指令信号，线路电流q轴分量与补偿线路阻抗指令值*X相乘得到q轴分量的指令信号。
c三、实验内容建立UPFCC串联变流器做SSSC的仿真模型并进行参数设定，对UPFC作SSSC运行时对输电线路进行阻抗补偿的功能的验证。
1.UPFC主电路模型的建立由UPFC的结构图可知，UPFC的装置的主电路是由两个共用直流电容的电压源型变流器组成的，并且二者通地两个变压器分别并联、串联接入系统。
shuntIn2Conn 2Conn 3Conn 5Conn 1Conn 4seriesIn1Conn 1Conn 2Conn 4Conn 5Conn 7Conn 8Conn 3Conn 6R=2 Ohm L=25mHA B CA B C R=0.2 Ohm L=2mHA BCA B CCBr VBr _abc & I Br_abcA B C a bc B2 VB 2_abcA B C a b c B1 VB 1_abcA B C a b c 220V/50Hz/15degreeNA B C220V/50Hz/0degree NA BC PWM2PWM 11图2 UPFC 在系统仿真主电路模型由图2可以知道，该模型是由主电路、测量模块、控制电路以及线路连接组成。
电力系统线路故障分析仿真模拟实验
电力系统线路故障分析仿真模拟实验电力系统中的线路故障是指线路出现故障导致电流异常、短路、断路等问题，可能带来严重的安全隐患和系统稳定性问题。
为了提高电力系统的稳定性和可靠性，需要进行线路故障分析仿真模拟实验，以评估系统在故障情况下的性能，并提出相应的优化措施。
线路故障分析仿真模拟实验的基本步骤如下：1.确定故障类型和故障位置：根据实际情况选择常见的故障类型，如短路故障、接地故障等，并确定故障发生的位置。
2.建立电力系统模型：根据实际的电力系统拓扑和参数信息，使用专业的仿真软件（如PSCAD、MATLAB等）建立电力系统模型。
3.设定故障参数：根据故障类型和位置，设定相应的故障参数，如故障电阻、故障电压等。
4.进行仿真实验：根据设定的故障参数，进行线路故障仿真实验，并记录实验数据，如电流、电压、功率等。
5.分析实验结果：根据实验数据，对系统的故障特性进行分析，包括故障电流、故障电压、故障时刻等。
并与系统设计参数进行对比，评估系统在故障状态下的性能。
6.提出优化措施：根据实验结果，提出相应的优化措施，如增加保护装置、改善线路参数等，以提高系统的稳定性和可靠性。
在线路故障分析仿真模拟实验中，需要考虑以下几个方面：1.电力系统模型的建立：模型应该准确反映电力系统的拓扑结构和参数信息，包括发电机、变压器、线路、负荷等。
2.故障参数的设定：根据实际情况设定故障参数，如故障电阻、故障电压等。
参数设定应该符合实际故障情况，以保证实验的可靠性。
3.仿真实验的准确性：实验过程中需要保证仿真实验的准确性，包括计算过程、参数设定等。
可以通过与实际测量数据进行对比，验证仿真结果的准确性。
4.实验结果的分析：对实验结果进行分析，包括故障电流、故障电压、故障时刻等。
分析结果应该能够反映系统在故障状态下的性能。
通过线路故障分析仿真模拟实验，可以评估电力系统在故障情况下的性能，并提出相应的优化措施。
这对于提高电力系统的稳定性和可靠性具有重要意义。
电力工程仿真实验方案
电力工程仿真实验方案实验目的本实验旨在让学生通过仿真实验，了解电力系统的基本结构和组成部分，学习电力系统的原理和运行方式，掌握电力系统的故障处理方法，提高学生的实际操作能力和工程思维能力。
实验内容实验一：短路故障仿真实验本实验用于模拟电力系统的短路故障，学生需要使用仿真软件对电力系统进行建模，进行短路故障分析和故障处理实验。
具体实验内容如下：1.根据给定的电力系统图纸，使用仿真软件对电力系统进行建模。
2.设计不同类型的短路故障，模拟短路故障的发生过程。
3.分析短路故障的原因和影响，通过仿真实验，寻找解决方案。
4.学生需要撰写实验报告，记录实验过程和结果，并进行分析和总结。
实验二：电力负荷仿真实验本实验用于模拟电力系统的负荷变化情况，学生需要利用仿真软件对电力系统进行建模，进行负荷仿真实验。
具体实验内容如下：1.根据给定的电力系统图纸，使用仿真软件对电力系统进行建模。
2.设计不同负荷下的电力系统运行状态，模拟负荷变化的过程。
3.学生需要进行电力系统的稳态和动态分析，找出负荷变化的影响。
4.学生需要撰写实验报告，记录实验过程和结果，并进行分析和总结。
实验设备与材料1.电力系统仿真软件：如MATLAB、Simulink等。
2.电力系统图纸：包括电源、变压器、开关、保护器、馈线等。
3.个人电脑：用于进行仿真实验和实验报告撰写。
实验步骤实验一：短路故障仿真实验1.根据给定的电力系统图纸，使用仿真软件对电力系统进行建模，并设计不同类型的短路故障。
2.模拟短路故障的发生过程，记录相应的数据和结果。
3.分析短路故障的原因和影响，通过仿真实验，寻找解决方案。
4.撰写实验报告，并进行分析和总结。
实验二：电力负荷仿真实验1.根据给定的电力系统图纸，使用仿真软件对电力系统进行建模。
2.设计不同负荷下的电力系统运行状态，模拟负荷变化的过程。
3.进行电力系统的稳态和动态分析，找出负荷变化的影响。
4.撰写实验报告，并进行分析和总结。
电力系统分析仿真实验
实验一电力系统分析综合程序PSASP概述一、实验目的了解用PSASP进行电力系统各种计算的方法。
二、PSASP简介1．PSASP是一套功能强大，使用方便的电力系统分析综合程序，是具有我国自主知识产权的大型软件包。
2．PSASP的体系结构：第一层是：公用数据和模型资源库，第二层是应用程序包，第三层是计算结果和分析工具。
3．PSASP的使用方法：（以短路计算为例）1).输入电网数据，形成电网基础数据库及元件公用参数数据库，（后者含励磁调节器，调速器，PSS等的固定模型），也可使用用户自定义模型UD。
在此，可将数据合理组织成若干数据组，以便下一步形成不同的计算方案。
✧文本支持环境：点击“数据”菜单项，执行“基础数据”和“公用参数”命令，可依次输入各电网元件的参数。
✧图形支持环境：在“编辑模式下”，利用工具箱，输入电网接线图。
作图时，若元件参数尚未输入，会自动弹出相关数据录入窗口，此时输入数据即可。
注意：两种环境下，均应先输入母线数据，再处理其他元件！！！2).方案定义：从基础数据库中抽取数据组，组合成不同方案，以确定电网的规模，结构和运行方式。
✧文本支持环境：点击“计算”菜单项，执行“方案定义”命令。
✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“方案定义”命令。
3）数据检查：对确定的电网结构进行检查，检查网架结构的合理性，计算规模是否超出范围。
✧文本支持环境：点击“计算”菜单项，执行“数据检查”命令。
✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“数据检查”命令。
4）作业定义：给出计算控制信息，明确具体的计算任务。
✧文本支持环境：点击“计算”菜单项，执行“短路”命令。
✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“短路”命令。
5）执行计算：✧文本支持环境：在上述“短路计算信息”窗口，完成作业定义之后，点击“计算”按钮即可。
✧图形支持环境：“运行模式”下，a. 点击“视图”菜单项，执行“短路”命令，选择作业；b. 点击“计算”菜单项，执行“短路”命令，执行计算；c. 点击“格式”菜单项，执行“短路结果”命令，确定计算结果在图上的显示方式。
电力系统自动化实验仿真
发动机自动励磁调节系统实验仿真一.仿真原理供给同步发电机励磁电流的电源及其附属设备统称为励磁系统。
它一般由励磁功率单元和励磁调节器两个主要部分组成。
励磁功率单元向同步发电机转子提供励磁电流；而励磁调节器则根据输入信号和给定的调节准则控制励磁功率单元的输出。
励磁系统的自动励磁调节器对提高电力系统并联机组的稳定性具有相当大的作用。
尤其是现代电力系统的发展导致机组稳定极限降低的趋势，也促使励磁技术不断发展。
发电机的励磁系统的控制主要有单励、相励和复励，通过闭环回路的反馈调节控制励磁电流及电压，达到发电机对外做功的要求，同时控制系统的参数设置应该在允许的范围内。
当发电机并网运行时，发电机的励磁系统决定无功功率的分配，发动机的输出决定发电机的有功功率的分配。
对于小电网独立运行的发电机而言，励磁系统直接关系到发电机的输出特性，当启动大负荷的设备时，发电机的励磁调节十分重要的。
发电机的励磁电流是由发电机的输出取得，励磁电流的大小是由AVR根据发电机的输出给定值和输出端电压、电流的反馈量自动调节；励磁系统设有强迫励磁调节单元。
励磁系统的基本功能是给同步发电机磁场绕组提供直流电流，此外励磁系统通过调节发电机励磁绕组的直流电流，控制发电机机端电压恒定，满足发电机正常发电的需要，同时寸抓制发电机组间无功功率的合理分配，因此同步发电机励磁控制系统直接影响发电机的运行特性。
在电力系统正常运行或事故运行中，同步发电机的励磁控制系统对保证发电机可靠运行，有效地提高发电机及电力系自动控制系统统的技术经济指标，使电力系统有令人满意的性能是至关重要的。
具体励磁系统的主要作用包括以下几个方面：（1）根据发电机负荷的变化相应的调节励磁电流，以维持机端电压为给定（2）控制并列运行各发电机间无功功率分配；（3）提高发电机并列运行的静态稳定性；（4）提高发电机并列运行的暂态稳定性；（5）在发电机内部出现故障时，进行灭磁，以减小故障损失程度；（6）根据运行要求对发电机实行最大励磁限制及最小励磁限制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验简介一．仿真软件简介“电力世界仿真器” (Power World Simulator)。
Power World Simulator是一个优秀的软件包，能够处理任何规模的电力系统，在大学、公司、政府管理人员、电力市场人员等中被广泛使用。
本书的CD在该软件平台上集成了计算例题、问题和课程设计，对学生学习及理解概念和方法很有帮助。
可视化电网是最新的研究成果，也是今后电力系统潮流计算、研究的方向。
其中关于潮流管理、网络控制、电力市场环境下的线路阻塞、三维网络图、市场力等问题都是很新的。
良好的人机交互界面，使用者可依托Power World Simulator，在该软件的基础上进行方便的修改，或者按照自己的设计要求，搭建实际的电力网络进行仿真。
具有一定的实用性。
二．软件使用说明两种模式：运行模式（Run Mode）、编辑模式（Edit Mode）以两母线电力系统（Two Bus Power System）为例，介绍“电力世界仿真器”的使用：菜单栏：文件、仿真、例题信息、选项/工具、最优潮流、窗口、帮助“文件”：新建、打开、保存、关闭、打印等“仿真”：运行、暂停、重新开始、恢复还原、牛顿单步潮流算法、极坐标牛顿-拉弗逊潮流算法、高斯-塞德尔潮流算法等“例题信息”：例题简介、发电机信息、母线（节点）信息、线路/变压器信息、负荷信息、导纳矩阵等“选项/工具”：算法/环境---潮流算法（迭代收敛误差、最大迭代次数、功率基准、缺省潮流算法等）、短路分析工具栏：略Message log：信息日志，记录运行过程中的状态数据例1-1 两节点电力系统的潮流仿真1）打开例1-1：File—Open Case—Example1-1—Two Bus Power System2）分析例1-1：a．单电源辐射型网络，网络元件（发电机、负荷、线路、断路器），网络节点（母线），额定电压，负荷率饼状图b．元件参数：指向相应元件点右键---Information Dialogue．各元件参数如下：发电机：Bus Number、Bus Name、ID、StatusPower and V oltage Control；Input-Output；Fault Parameter母线：Bus Number、Bus Name、V oltage（p.u.）、V oltage（kv）、Angle（deg）、Status、Device Info（Load Information、Generator Information、ShuntAdmittance）线路（变压器）：From Bus---To Bus、Nominal kv、Circuit、Parameter（R、X、B、C）；Limit A/B/C；Status；Flows：Line flow at Bus（Bus A）、Line flow at Bus（Bus B）负荷率饼状图：From Bus---To Bus、Circuit、MVA Rating负荷：Bus Number、Bus Name、ID、StatusLoad Information：Base Load Model（Constant Power、Constant Current、Constant Impedance ）；Current Load（MW V alue、Mvar V alue、LoadMultiplier、Bus V oltage Magnitude）3）运行例1-1：a．Play（开始迭代）---Pause，观察仿真结果b．更改元件的参数，如负荷大小、线路阻抗等，重新进行仿真4）结果分析a．观察仿真结果，如各节点电压、负荷率、功率分布、功率损耗等b．记录各相关元件的参数，采用手算潮流的方法分析计算，并与仿真结果进行对比。
c．更改元件的参数，如负荷大小、线路阻抗等，重新进行仿真，并观察仿真结果，如各节点电压、负荷率、功率分布、功率损耗等。
实验一：简单电力系统的潮流仿真分析一．实验目的1．熟悉“电力世界仿真器” (Power World Simulator)的运行环境2．结合具体的算例，运行并分析简单电力系统的潮流仿真二．实验内容及分析1．两节点电力系统的潮流仿真1）打开例1-1：File—Open Case—Example1-1—Two Bus Power System2）分析例1-1：a．单电源辐射型网络，网络元件（发电机、负荷、线路、断路器），网络节点（母线），额定电压，负荷率饼状图b．元件参数：指向相应元件点右键---Information Dialogue发电机，母线，线路（变压器），负荷率饼状图，负荷3）运行例1-1：a．Play（运行/开始迭代）---Pause（暂停），观察仿真结果；b．更改元件的参数，如负荷大小、线路阻抗等，重新进行仿真。
4）结果分析a．观察仿真结果，如各节点电压、负荷率、功率分布、功率损耗等；b．记录各相关元件的参数，采用手算潮流的方法分析计算，并与仿真结果进行对比；c．更改元件的参数，如负荷大小、线路阻抗等，重新进行仿真，并观察仿真结果，如各节点电压、负荷率、功率分布、功率损耗等。
3．有载调压变压器的调节特性仿真1）打开例3-12：File—Open Case—Example3-122）分析例3-12：发电机，母线，变压器，负荷等元件参数3）运行例3-12：a．Play（运行/开始迭代）---Pause（暂停），观察各节点电压运行仿真结果；b．LTC Control Status=Manual（手动调节），改变变压器的变比，观察各节点电压运行仿真结果；c．LTC Control Status=Auto（自动调节），改变负荷功率，观察变压器的变比及发电机输出功率、各节点电压变化情况。
4）结果分析a．观察并验证k=1.000时的节点B的电压仿真结果；b．当手动调节时，说明各节点电压的变化规律；c．当自动调节时，随着负荷的变化，说明整个系统的无功-电压关系。
实验二：复杂电力系统的潮流仿真分析一．实验目的1.熟悉电力系统计算机潮流计算的方法2.结合具体的算例，运行并分析复杂电力系统的潮流仿真二．实验内容及分析例6-10 五节点电力系统的潮流仿真1．打开例6-10：File—Open Case—Example6-102．分析例6-10：1）．五节点电力系统，首先确定这五个节点的类型，及各个节点的已知量、待求量。
Case Information---Buses/Lines and Transformers（节点1：平衡节点；节点3：PV节点；节点2，4，5：PQ节点）2）．记录线路2-4，2-5，4-5及变压器1-5，3-4的电阻、电抗、导纳数据；通过菜单查看此五节点电力系统的节点导纳矩阵：Case Information---YBus。
可通过计算做一对比。
3）．查看迭代收敛条件：Options/Tools---Solution/Environment---Power Flow Solution3．运行例6-10：1）．高斯—赛德尔潮流算法a．首先调出不平衡功率图表：Case Information---Mismatchesb．运行一次Simulation---Gauss-Seidel Power Flow，同时查看不平衡功率的变化及是否满足收敛条件c．继续运行Simulation---Gauss-Seidel Power Flow，直到不平衡功率满足收敛条件。
记录迭代次数及收敛后各个节点的电压值、系统的功率分布情况。
（49次；）线路2—4：线路2—5：线路4—5：2）．极坐标牛顿—拉弗逊潮流算法a．首先调出不平衡功率图表：Case Information---Mismatchesb．再调出雅可比矩阵：Case Information---Other--- Power Flow Jacobian，观察雅可比矩阵的阶数及数据（7X7）c．运行一次Simulation---Polar NR Power Flow，同时查看不平衡功率的变化及是否满足收敛条件，观察雅可比矩阵的数据变化d．继续运行Simulation--- Polar NR Power Flow，直到不平衡功率满足收敛条件。
记录迭代次数及收敛后各个节点的电压值、系统的功率分布情况。
（4次；）4．结果分析1）．比较两种潮流算法的仿真结果，如迭代次数、节点电压、功率分布等；2）．通过两种潮流算法的仿真情况，比较两种潮流算法的优缺点；3）．更改迭代收敛条件，如0.2MVA，0.5MVA，重新进行仿真，并观察仿真结果。
实验三：电力系统短路计算的仿真分析一．实验目的1.熟悉电力系统计短路计算的方法2.结合具体的算例，运行并分析电力系统短路计算的仿真二．实验内容及分析例7-5 五节点电力系统短路计算的仿真1．打开例7-5：File—Open Case—Example7-5各元件参数同例6-10初始状态：未加负载，各节点故障前电压均为1.05（标幺值）2．对称短路分析：1）．记录发电机、线路、变压器的电抗参数（标幺值）（发电机节点1：0.045；发电机节点3：0.0225线路2—4：0.1；线路2—5：0.05；线路4—5：0.0225变压器1—5：0.02；变压器3—4：0.01）2）．运行例7-5：a．设置短路点：鼠标指向短路位置点右键，选择Fault（故障）对话框b．在Fault Analysis对话框中，根据短路位置选择是母线故障（Bus Fault）还是线路故障（In-Line Fault）；短路类型选择对称短路（3 Phase Balanced）；数据类型选择标幺值（p.u.）c．短路计算：Calculate出现下表（以母线1三相短路为例）在Oneline Display中选择All Phases（三相显示），则出现下图d．更改短路位置，如节点2，4或线路4--5，2—4，重复以上步骤。
3）．结果分析a．短路电流的幅值及相位情况，短路电流的分布情况，各节点电压的情况b．此短路电流是何种短路电流（次暂态短路电流）c．2．不对称短路分析：1）．记录发电机、线路、变压器的电抗参数（标幺值）2）．运行例7-5：a．设置短路点：鼠标指向短路位置点右键，选择Fault（故障）对话框b．在Fault Analysis对话框中，根据短路位置选择是母线故障（Bus Fault）还是线路故障（In-Line Fault）；短路类型选择不对称短路；数据类型选择标幺值（p.u.）c．短路计算：Calculate出现下表（以线路4—5单相接地短路为例）在Oneline Display中选择All Phases（三相显示），则出现下图d．更改短路位置，如节点1，4或线路2--5，2—4，重复以上步骤。
