基于CATIA的零件的参数化设计
CATIA参数化设计案例
2021/10/10
11
• 通过以上介绍，我们了解了基础面(#basic surface)的设计思路，下面 再看具体到一个单面片的设计方法。
参数化案例
建模思路参考附件： 5401000.CATPart
在建模过程中应尽量避免使用以下操作：
因其不利于参数化控制
2021/10/10
1
首先，此模板根据车身零件3D数据的结构特征，将历史树分成如下组成部分：
· 1.零件名称（PART NUMBER）
• 2.车身坐标系（Axis Systems）
• 3.参数(Parameters)
2021/10/10
10
• 如图所示，决定该零件形状的基础面可由如上二个子基础面组成，二 个主要子基础面相互倒角得到大的基础面，在子基础面设计过程中要 注意不同结构的命名和它们之间的相互历史层次关系。往往每个子基 础面又由许多面元素构成，这些面元素同样要求用清晰的命名和历史 层次关系体现在结构树上。
• 在结构树上的这一部分是零件设计的主体 工作，也是工作量最大，最关键的部分。 这部分#part definition的构成如图
2021/10/10
7
#part definition包括主要面（#main surfaces）、基础面(#basic surface)、压筋 结构(#depressions)、翻边结构(#flanges)、 裁剪结构（#trimmed_part）、孔(#holes)
2021/10/10

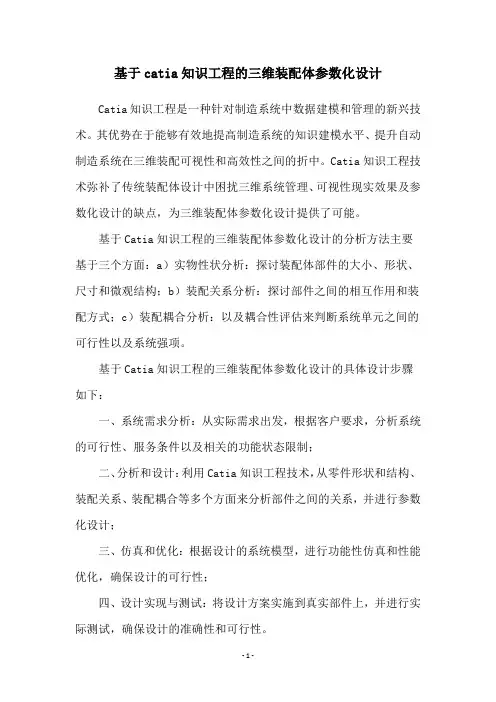

基于catia知识工程的三维装配体参数化设计
基于catia知识工程的三维装配体参数化设计
Catia知识工程是一种针对制造系统中数据建模和管理的新兴技术。
其优势在于能够有效地提高制造系统的知识建模水平、提升自动制造系统在三维装配可视性和高效性之间的折中。
Catia知识工程技术弥补了传统装配体设计中困扰三维系统管理、可视性现实效果及参数化设计的缺点，为三维装配体参数化设计提供了可能。
基于Catia知识工程的三维装配体参数化设计的分析方法主要基于三个方面：a）实物性状分析：探讨装配体部件的大小、形状、尺寸和微观结构；b）装配关系分析：探讨部件之间的相互作用和装配方式；c）装配耦合分析：以及耦合性评估来判断系统单元之间的可行性以及系统强项。
基于Catia知识工程的三维装配体参数化设计的具体设计步骤如下：
一、系统需求分析：从实际需求出发，根据客户要求，分析系统的可行性、服务条件以及相关的功能状态限制；
二、分析和设计：利用Catia知识工程技术，从零件形状和结构、装配关系、装配耦合等多个方面来分析部件之间的关系，并进行参数化设计；
三、仿真和优化：根据设计的系统模型，进行功能性仿真和性能优化，确保设计的可行性；
四、设计实现与测试：将设计方案实施到真实部件上，并进行实际测试，确保设计的准确性和可行性。
综上所述，基于Catia知识工程的三维装配体参数化设计是一项创新性的技术，其利用建模和管理知识工程技术，不仅能够有效提高制造系统的知识建模水平，而且能够提高系统的可视性和高效性，是一种非常有效的参数化设计手段。
CATIA软件参数化设计技巧
CATIA软件参数化设计技巧CATIA （Computer Aided Three-Dimensional Interactive Application）是一种强大的计算机辅助设计和制造软件，被广泛应用于航空航天、汽车、工业设计等领域。
参数化设计是CATIA的一个重要特性，它可以有效地提高设计的效率和灵活性。
本文将介绍CATIA软件的参数化设计技巧，帮助读者更好地利用CATIA来完成设计任务。
一、参数化设计的基本概念参数化设计是指通过定义一组参数，以及参数之间的关系和约束来描述产品的形状和特性。
在CATIA中，参数可以是尺寸、角度、间距等物理量，通过改变这些参数的数值，可以实现对设计模型的快速修改和更新。
参数化设计使得设计师可以方便地进行多次迭代，快速生成不同尺寸和形状的产品。
二、创建参数化模型在CATIA中创建参数化模型需要先定义参数，然后再将参数应用到模型中。
下面是一个简单的示例，展示了如何创建一个参数化的矩形模型。
1. 打开CATIA软件，选择“Part Design”模块；2. 在工具栏中选择“Pad”命令，点击在图形区域中绘制一个矩形；3. 在“Specification Tree”中找到“Pad Definition”节点，右键点击该节点，选择“Add User Parameters”；4. 在弹出的对话框中添加两个参数，分别命名为“长度”和“宽度”，并分别指定数值；5. 在矩形的尺寸输入框中，使用这两个参数表示矩形的长度和宽度，例如，输入“长度”、“宽度”；6. 点击“确定”按钮，CATIA将根据参数的数值生成一个参数化的矩形模型。
通过定义参数，并将参数应用到模型中，我们可以快速修改矩形的尺寸，而无需重新绘制模型。
三、约束的应用除了定义参数，我们还可以使用约束工具在CATIA中实现模型的约束。
约束是一种关系，用于限制模型元素之间的相互作用。
通过定义约束，可以在保持模型特性的前提下，改变模型的形状和尺寸。
CATIA参数化建模设计教程
CATIA参数化建模设计教程首先，打开CATIA软件并创建一个新的零件文件。
在工具栏上选择“文件”，然后选择“新建”。
在弹出窗口中选择“零件”并点击“确定”。
第二步是创建一个基础特征。
在CATIA中，基础特征是构成整个模型的基础。
常用的基础特征有创建草图、拉伸、旋转、倒角等。
选择“创建”工具栏上的“草图”按钮，然后在工作平面上绘制草图。
草图可以是二维的线条、圆、矩形等，在CATIA中，草图是创建三维模型的基础。
在草图绘制完成之后，选择“拉伸”工具栏上的按钮，然后选择要拉伸的草图和拉伸的距离。
拉伸可以将二维草图转化为三维模型。
接下来，我们可以使用更高级的功能来对模型进行操作。
一种常见的操作是进行旋转。
选择“旋转”工具栏上的按钮，然后选择要旋转的模型和旋转轴。
通过旋转可以将模型进行翻转、倾斜等操作。
此外，CATIA还提供了一些高级的功能，如倒角、剪切等。
倒角是用于给模型边缘添加圆角，使其更加平滑。
选择“倒角”工具栏上的按钮，然后选择要倒角的边和倒角的半径。
剪切功能可以用来从模型中移除一部分材料。
选择“剪切”工具栏上的按钮，然后选择要剪切的模型和剪切面。
最后，我们需要对模型进行参数化。
参数化是CATIA的一个重要特性，它可以使模型的尺寸和形状具有可调性。
在CATIA中，我们可以使用变量和公式来定义模型的尺寸和形状。
选择“参数”工具栏上的按钮，然后定义变量和公式。
通过调整变量的值，模型的尺寸和形状会相应地改变。
以上就是使用CATIA进行参数化建模设计的基础教程。
通过学习这些基本的操作，您可以使用CATIA来创建复杂的三维模型，并灵活地调整其尺寸和形状。
希望本教程对您有所帮助。
CATIA软件参数化设计入门
CATIA软件参数化设计入门CATIA软件是一种功能强大的三维建模软件，被广泛应用于工业设计、机械制造、航空航天等领域。
参数化设计是CATIA软件的一项重要功能，它可以帮助设计师快速创建和修改模型，提高设计效率。
本文将介绍CATIA软件参数化设计的基本概念和入门步骤。
一、什么是参数化设计参数化设计是一种基于变量和公式的设计方法。
在传统的CAD设计中，设计师需要手动调整每个零件的尺寸和位置。
而在参数化设计中，设计师可以通过定义变量和公式来控制模型的尺寸和位置，从而实现自动化的设计。
参数化设计可以使设计师在任何时候都能够轻松地修改零件的尺寸和位置，提高设计的灵活性和可重用性。
二、CATIA软件参数化设计的基本步骤1. 定义参数在进行参数化设计之前，首先需要定义一些参数。
参数可以是数字、字符串或其他类型的变量，用于控制模型的尺寸和位置。
在CATIA软件中，可以通过参数编辑器来定义和管理参数。
参数编辑器提供了一个直观的界面，可以方便地添加、修改和删除参数。
2. 创建基础模型在定义参数之后，接下来可以开始创建基础模型。
基础模型是参数化设计的基础，它包含了设计中最基本的几何形状和结构。
在CATIA软件中，可以使用各种建模工具来创建基础模型，如拉伸、旋转、镜像等。
3. 添加公式在创建基础模型之后，可以为模型添加公式。
公式是参数化设计的核心，它用于计算模型的尺寸和位置。
在CATIA软件中，可以使用公式编辑器来添加和编辑公式。
公式编辑器提供了一个简单而强大的计算环境，可以实现复杂的计算和逻辑运算。
4. 验证和修改设计在添加公式之后，可以对设计进行验证和修改。
CATIA软件提供了多种验证工具，如碰撞检测、重叠分析等。
设计师可以使用这些工具来检查模型的合理性和完整性。
如果发现问题，可以通过修改参数或公式来进行调整，从而得到满足要求的设计。
5. 应用到其他模型在完成一个参数化模型的设计之后，可以将其应用到其他模型中。
CATIA软件提供了复制和关联功能，可以将一个模型的参数和公式复制到其他模型中，从而实现批量设计和自动化设计。

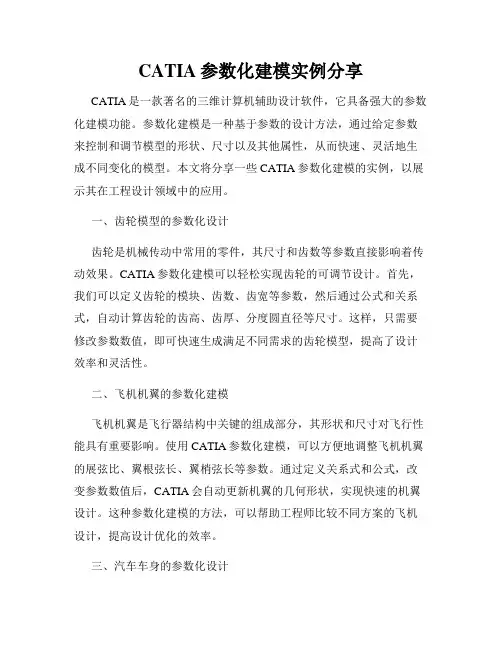

CATIA参数化建模实例分享
