维修彩电开关电源方法
彩色电视机开关电源常见故障的分析与检修
ＯＣＣＵＰＡＴＩＯＮ2012 1096案例C ASES彩色电视机开关电源常见故障的分析与检修吴乐明摘 要：电源电路为彩色电视机各个组成部分提供所需的工作电压，是电视机正常工作的前提。
一旦电源电路发生故障，电视机将处于“三无”状态（无伴音、无光栅、无图像）。
彩色电视机的电源采用的是开关稳压电源，具有工作效率高、稳压性能好、调整范围宽等优点，还可以实现遥控开、关机，但电路复杂，故障率高，是电视机检修的重点部位。
本文以ＴＣＬ２１１６型彩色电视机为例对其电源电路进行分析，并根据经验对出现的常见故障检修进行总结。
关键词：彩色电视机 电源电路 分析 故障检修开关式稳压电源，是一个将交流转换为直流，将直流又转换为交流，再将交流转换为稳定直流电的电源转换电路。
它是通过改变电路中控制元件的导通时间来调整电压大小随负载变化，且无论输入电压和电源负载发生何种变化，它都能使输出电压保持在一个非常稳定的工作状态，是一种新型直流稳压电源。
一、开关稳压电源的基本工作原理开关稳压电源主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成。
开关电源的主要作用是把220V的交流电转变为行输出电路所需的100V以上的直流电压、遥控系统所需的+5V的直流电压和其他系统的工作电源（如伴音系统、场输出系统等），但其他系统的工作电源也可由行输出变压器脉冲整流电源提供。
开关电源电路组成方框图如图1所示。
图1 开关电源电路组成方框图二、开关稳压电源电路分析以TCL2116型彩电为例，其开关稳压电源电路采用自激式开关电源。
采用开关管集电极电流流过开关变压器的初级绕组产生自感电动势，在反馈绕组⑤～⑥间产生互感电动势加至开关调整管的基极，使开关调整管自激振荡，经开关变压器耦合，在变压器二次绕组中分别输出几组直流电压，供给行扫描及伴音功放电路。
主要电路分析如下。
1.整流滤波电路交流输入电路的整流滤波电路由整流桥V D 801～ VD804、C804～C805、限流电阻R801及滤波电容C806等组成。
液晶彩电开关电源维修几例
液晶彩电开关电源维修几例康佳LED32F3300液晶彩电采用编号为35017303三合一主板，将开关电源、主板和背光灯板合为一体。
开关电源驱动电路采用FAN6755W，组成单一开关电源电路，输出+100V/0.3A 和VCC12V/3.5A 两组电压，为背光灯电路和主板其他电路供电。
背光灯驱动电路采用OZ9902，与升压电路配合，将+100V电压提升到170V 左右，为背光灯串供电。
例1：开机三无，指示灯不亮分析与检修：测量市电输入电路的保险丝F901未断，但限流电阻RT901烧断，说明电源电路有严重短路故障。
该三合一板的电源电路见下图所示。
工作原理：220V交流电压经过抗干扰电路滤除干扰脉冲后，经过整流滤波在大滤波电容C901两端得到300V直流电压，该电压经两路为开关电源主电路供电：一路经开关变压器TW901的初级1-3脚为MOSFET开关管VW901的D极供电；另一路经RW907、RW908降压后，为NW907的8脚提供启动电压。
该电路启动工作，NW907从5脚输出激励脉冲电压，经RW914、VDW913、RW913推动开关管VW901工作于开关状态，VW901产生的脉冲电流在TW901中产生感应电压。
TW901的冷地端次级绕组感应电压经整流、滤波后，输出+12.2Vsb、+100V电压，+12.2Vsb电压为主板和背光灯驱动电路供电，+100V电压为背光灯升压电路供电。
维修过程：测量大滤波电容C901两端无300V电压，说明抗干扰和市电整流滤波电路有开路故障。
检查上图所示的抗干扰电路，发现限流电阻RT901烧断开路，说明短路故障在RT901之后的电路中。
对滤波电容C901和电源开关管VW901进行检测，发现VW901有漏电现象，正反向电阻均为100Ω左右。
检测其它元件未见异常，更换VW901、RT901后，通电试机出现图像和伴音，但数分钟后再次三无。
再检查发现新更换的VW901再次击穿漏电，RT901再次烧断。
浅析彩色电视机开关电源的检修
浅析彩色电视机开关电源的检修【摘要】开关电源是彩色电视机整机的能源供给电路，电路比较复杂，工作原理比较难理解，并且工作在大电流、大电压的状态中，是故障率比较高的一部分电路，是电视机检修的重点难点，因此掌握这部分的检修技巧非常重要。
本文对检修彩色电视机开关电源的步骤和在检修过程中要注意的问题及接假负载后会出现的几种情况作了阐述，使我们能快速、准确地检修开关电源。
【关键词】开关电源；检修；彩色电视机一、开关电源的组成和作用开关电源是彩色电视机整机的能源供给电路，电路主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成，振荡电路由开关变压器、开关调整管、启动电路、正反馈电路构成。
开关电源在整机中的作用是将220V交流电直接整流、滤波获得300V脉动的直流电压，再由开关调整管、开关变压器、控制电路去控制调整管，输出稳定的直流电压，供给行扫描电路、场扫描电路、伴音功放、解码器公共通道、调谐器等电路，作为它们的工作电压。
开关电源电路供整机各部分的工作电压如下：（1）102～140V电压，一般是供给行推动电路，行输出电路；（2）25～57V电压，供给场输出级；（3）12V电压，供给公共通道集成电路、解码电路、遥控板电路；（4）16～24V电压，供给伴音功放电路；（5）主电源电压经并联型稳定电路后得到33V电压供给预选器；（6）5V电压，供给微处理器（CPU）。
二、检修开关电源的步骤开关电源的电路比较复杂，工作原理比较难理解，并且工作在大电流、大电压的状态中，是故障率比较高的一部分电路，是电视机检修的重点和难点。
因此掌握开关电源的检修技巧非常重要。
一台彩色电视机在开机的时候如果发现电源指示灯不亮，我们就要怀疑是开关电源出现了问题。
因此第一步就是断开电源线，拆开电视机后盖，卸下电路板，在这过程中要注意对高压包放电，高压包里面的电量虽然不多但有很高的电压，是个很危险的地方。
高压包放电的方法是：用一根万用表表笔的一端连接捆绑着显像管上的地线，另外一端去接触高压帽里面的簧片，听到“啪”的响声就是放电了。
彩电开关电源检修
彩电开关电源故障的检修
开关型稳压 电源由于功耗 小 、效率高 、温升 低 、稳压范围宽 、重量轻等优点而被广 泛用于彩色电视机 ,但电路复杂导致 分析 、维修困难 ,使该部分故障几乎占 彩电 故 障 的 60 %～ 70 % , 为 了 能 准 确 、快速地检修故障 ,了解故障特点 、掌握检修方法 是必要的 。
气流影响产生的升力不可忽略 由于实验是在有空气的机舱中做的 ,因此相对 于进动轴来说 ,进动过程中陀螺外侧面逆着气流方 向 ,内侧面则顺着气流方向 ;由于粘滞作用 ,外侧面 的气流相对速度 V 1 较小 、内侧面的气流相对速度 V 2 较快 (图 2) ; 由流体力学伯努力方程 ,速度小的 地方压强大 、速度大的地方压强小 ,相对于进动轴而 言 ,外侧面的气流压强 p 将大于内侧面 ,这个力也 有一个向上的分力作用于陀螺 ,与科氏力一起对抗 使陀螺倾斜的重力矩 。而这种侧压力在重力消失时 仍然存在 ,从而促使其上升 ,如果陀螺绝对正立旋 转 ,就不会有这种力了 。 任何物理现象都有其深刻的力学原因 ,只要认 真分析就不难找到答案 。
科氏力与重力的失衡是主要原因 实验陀螺是对称性精度不高的普通玩具陀螺 , 所以旋转时即使看起来是正立的 ,也无明显进动现 象 。但由于总存在质心对自转轴一定程度的偏离 , 因此对支点的重力矩不为零 ,陀螺在这一外力矩作 用下必然发生进动 ,以使其不向下倾倒 。使用家用 洗衣机等一些转动机械时 ,通常能感到很强的振动 , 特别是在转速较低的情况下 ,这就是转子对称性不 高造成的 。
图1
图2
由陀螺力学可知 ,旋转陀螺不倒是因为进动产 生的科氏力矩与重力矩相互平衡 ,科氏力矩的一个 竖直向上分力刚好与重力抵消 (图 1 中的偏转有些 夸张) ,因此在旋转陀螺突然失重时 ,由于角动量守 恒 ,陀螺的自转和进动并不会因此改变 ,即科氏力矩 仍然存在 ,正是其向上升力促使陀螺飞了起来 。

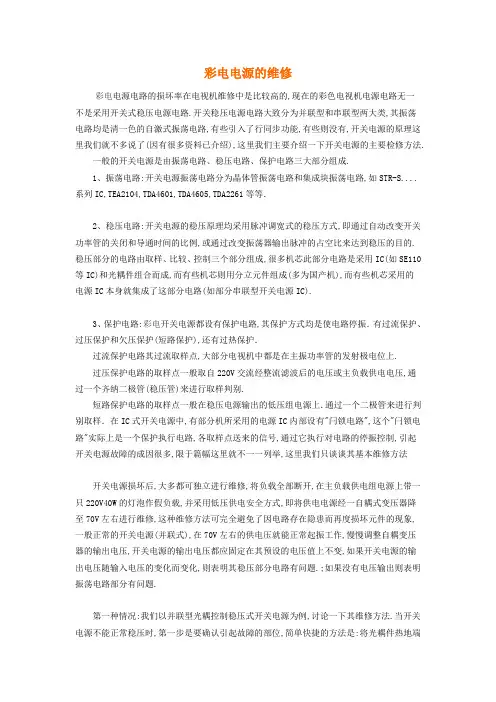

彩电电源的维修
彩电电源的维修彩电电源电路的损坏率在电视机维修中是比较高的,现在的彩色电视机电源电路无一不是采用开关式稳压电源电路.开关稳压电源电路大致分为并联型和串联型两大类,其振荡电路均是清一色的自激式振荡电路,有些引入了行同步功能,有些则没有,开关电源的原理这里我们就不多说了(因有很多资料已介绍),这里我们主要介绍一下开关电源的主要检修方法.一般的开关电源是由振荡电路、稳压电路、保护电路三大部分组成.1、振荡电路:开关电源振荡电路分为晶体管振荡电路和集成块振荡电路,如STR-S....系列IC,TEA2104,TDA4601,TDA4605,TDA2261等等．2、稳压电路:开关电源的稳压原理均采用脉冲调宽式的稳压方式,即通过自动改变开关功率管的关闭和导通时间的比例,或通过改变振荡器输出脉冲的占空比来达到稳压的目的.稳压部分的电路由取样、比较、控制三个部分组成,很多机芯此部分电路是采用IC(如SE110等IC)和光耦件组合而成,而有些机芯则用分立元件组成(多为国产机),而有些机芯采用的电源IC本身就集成了这部分电路(如部分串联型开关电源IC).3、保护电路:彩电开关电源都设有保护电路,其保护方式均是使电路停振．有过流保护、过压保护和欠压保护(短路保护),还有过热保护．过流保护电路其过流取样点,大部分电视机中都是在主振功率管的发射极电位上.过压保护电路的取样点一般取自220V交流经整流滤波后的电压或主负载供电电压,通过一个齐纳二极管(稳压管)来进行取样判别.短路保护电路的取样点一般在稳压电源输出的低压组电源上．通过一个二极管来进行判别取样．在IC式开关电源中,有部分机所采用的电源IC内部设有"闩锁电路",这个"闩锁电路"实际上是一个保护执行电路,各取样点送来的信号,通过它执行对电路的停振控制,引起开关电源故障的成因很多,限于篇幅这里就不一一列举,这里我们只谈谈其基本维修方法开关电源损坏后,大多都可独立进行维修,将负载全部断开,在主负载供电组电源上带一只220V40W的灯泡作假负载,并采用低压供电安全方式,即将供电电源经一自耦式变压器降至70V左右进行维修,这种维修方法可完全避免了因电路存在隐患而再度损坏元件的现象,一般正常的开关电源(并联式),在70V左右的供电压就能正常起振工作,慢慢调整自耦变压器的输出电压,开关电源的输出电压都应固定在其预设的电压值上不变,如果开关电源的输出电压随输入电压的变化而变化,则表明其稳压部分电路有问题.;如果没有电压输出则表明振荡电路部分有问题.第一种情况:我们以并联型光耦控制稳压式开关电源为例,讨论一下其维修方法.当开关电源不能正常稳压时,第一步是要确认引起故障的部位,简单快捷的方法是:将光耦件热地端的两控制脚短路,如果电路进入停振状态,则表明故障在取样比较部分电路,取样比较电路有问题多半是比较IC和光耦件损坏所至(比较IC损坏多数会引起光耦件同时损坏),如果是控制电路问题,如控制晶体管损坏,在晶体管的代换上一定要注意晶体管的参数.第二种情况:电路不起振,当确信供电电压正常时,首先检查启动电阻(即跨接在311伏电源与主振功率管基极之间的电阻是否开路或变直,另外要考虑到不起振是否是由于保护电路动作所引起,如STRS6309的第6脚电压(正常为0V),STR50213的第5脚(正常时100V左右)TEA2261的第3脚(正常时为0V),TDA4601的第5脚等等,如果是保护电路引起停振,一般在开机的瞬间电路能正常起振,可通过此点来进行判别,另外当控制电路有问题(如控制管击穿)也会引起电路停振.其实开关电源电路是比较简单的电路,只要分清主振电路,保护电路和比较稳压电路三者的联接关系,维修起来就觉容易了.另外,开关电源的主振功率管因其集电极是感性负载,所以主振管工作时,其集电极将要承受8-10倍于电源的脉冲电压,为此在电路上加入了吸收电路,(并于振荡变压器初级绕组的电容和电阻串联支路)和在主振管集电极与地之间并接的电容,这些元件的作用与行输出级的逆程电容有相似的作用.当这些元件有问题时,极易损坏主振功率管,此点需引起注意,我们曾维修过一台日立2518的彩电,检查发现其开关电源吸收电路的电容在温度升高时,电容值会变小,从而引起经常损坏电源主振功率管的故障.路法速修A3机芯电源电压过高故障对开关电源输出电压过高的这种故障，通常的检修方法都是采用在路电阻法和开路电阻法来查找故障元件。
检修液晶彩电电源板的技巧
检修液晶彩电电源板的技巧一、常用维修方法液晶（LCD）彩电电源板的维修方法与CTR（显像管）彩电电源电路的维修方法基本相同。
除了采用常见的“直观检查法”、“电阻测量法”、“电压测量法”、“波形测量法”等方法外，根据液晶彩电电源板的电路结构和特点，还可采用以下几种方法。
1.外接电压法“外接电压法”就是将机外或机内适合需求的电压或信号，接入电源板相应的位置，为相关电路供电，根据供电后的电压变化和故障现象，来判断故障范围。
常用的“外接电压法，有两种：一是外接开机电压，一般电源板连接器的开/关机控制电压标注为“ON/OFF"，“POW-ON"，“PS-ON”等。
为了强迫电源板进入开机状态，在微处理器不能“二次”开机的情况下，可将电源板连接器的开/关机控制电压引脚，外接到相应的高、低电压上，如果为高电平开机，一般将开/关机控制端接副电源5V输出端；如果为低电平开机，则将开关机控制端接地；二是外接驱动电路Vcc供电电压，当PFC（功率因素校正）电路或主、副电源不启动（因无Vcc供电所致）时，可通过外接12〜18V电源为PFC电路或主、副电源驱动控制集成电路供电。
供电后，测量开机电压和观察故障现象，判断故障所在。
2.假负载法在维修开关电源时，为区分故障是出在负载电路还是电源本身，经常需要断开负载，并在电源主输出端（一般为12V,18V或24V）加上假负载进行试机。
之所以要接假负载，是因为开关管在截止期间，存储在开关变压器“一次”绕组的能量向“二次”侧释放，如果不接假负载，则开关变压器存储的能量就无处释放，极易导致开关管击穿损坏。
关于假负载的选取，一般选取（30〜60W）/12V的灯泡（汽车或摩托车上用）作假负载，根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低，优点是直观方便。
为了减小启动电流，也可采用30W的电烙铁作假负载或采用大功率600〜1000Q电阻。
3.光电藕合器短路法液晶彩电的开关电源较多地采用了带光电耦合器的直接取样稳压控制电路，当输出电压高时，可采用“短路法”来测定故障范围。
液晶彩色电视机开关电源故障的检修技巧案例分析
液晶彩色电视机开关电源故障的检修技巧案例分析液晶彩色电视机开关电源电路与CRT彩色电视机的基本原理十分相似。
故对它们常见故障的检修方法也有很多相同之处。
液晶彩色电视机开关电源电路较常见的5种故障检修思路与方法简述如下。
1．熔断丝熔断对于熔断丝熔断故障，通常主要检查主电源整流滤波电路中的滤波电容器、整流桥各个二极管等部件。
当然，抗干扰电路有故障时，也会引起熔断丝熔断且发黑。
必须注意的是由开关管击穿引起的熔断丝熔断通常还伴随着过流检测电阻器与电源控制集成电路的同时损坏。
负温度系数热敏电阻器也较容易与熔断丝一起烧坏，检修时也应注意对它们的检查。
2．无电压输出，但熔断丝未熔断出现无电压输出，但熔断丝未熔断故障，说明开关电源电路没有工作，或者工作以后又进入了保护状态。
检修时，先测量电源控制集成电路启动引出脚是否有启动电压。
(1)若无启动电压或启动电压太低，则检查启动电阻器与该引脚外接的元器件是否有漏电现象存在。
(2)若有启动电压，再测量电源控制集成电路的输出端在开机瞬间是否有高、低跳变的电平信号。
·若无跳变，说明电源控制集成电路本身或其外围振荡电路元器件或保护电路有故障，可以先采用代换电源控铡集成电路，后检查外围元器件的方法查找故障。
·若有跳变，一般多为开关管本身不良或损坏，应重点对其进行检查。
3．输出端的电压过低引起开关电源输出端的输出电压过低故障的原因，除了稳压控制电路异常外，通常还有以下3个方面的原因：(1)开关管性能下降。
这种情况会导致开关管不能正常导通，使电源的内电阻值变大，带负载的能力变差。
(2)输出端整流二极管、滤波电容器失效。
这种情况可以通过代换的方法来判断它们是否损坏。
(3)开关电源的负载有短路故障。
尤其是DC/DC转换器短路或性能不良。
对此，可以采用断开开关电源电路全部负载的方法，来区别是开关电源电路不良还是负载电路的故障。
当断开负载电路后，输出端的电压恢复正常，则就说明是负载过重；若仍不能恢复正常，说明开关电源电路有故障。
长虹液晶彩电常见开关电源维修资料
长虹液晶彩电常见开关电源维修资料长虹液晶彩电HS210-4N02-2开关电源维修资料长虹液晶彩色电视采用HS210-4NO2-2电源板，该电源板可直接代换长虹GP09,HS210-4N10,FSP205-3E01C电源板，对＋12V输出电路稍加改动，可以代换GP02,FSP205-4EOIC,FSP179-4F01电源板。
长虹HS280-4NO1,HS280-4NO2,HS308-4NO1,HS368-4NO1的主电源均采用NCP1395,NCP5181系列集成电路，均可参照本节维修。
HS210-4NO2-2电源板由三部分组成：一是由NCP1014P100（U1）和变压器T1组成的副开关电源，为微处理器控制系统提供＋5.4VS电压；二是由NCP1606BDR2G（U2）和变压器T3组成的PFC 电路，为主开关电源提供＋380V电压；三是由NCP1395DR2G （U4）,NCP5181DR2G（U3）和变压器TZ组成的主开关电源，向负载主板和背光灯板电路提供24V和12V,5.25V电压。
开关机采用控制PFC电路和主开关电源的VCC1供电的方式，开机后以NCP1014P100为核心的副电源首先工作，输出两种电压：一是为主板控制系统提供5.4VS电压，控制系统工作后为电源板送入开机STB控制电压，二是副电源输出VCC电压，经开关机电路控制后，为PFC驱动电路NCP1606BDR2G和主电源驱动电路NCP1395DR2G 提供VCC1工作电压，PFC电路和主电源电路启动工作，市电整流滤波后VA约300V经PFC电路校正后，提升到约380V，产生VB电压，为主电源供电。
主电源工作后，为主电路板和背光灯逆变器板提供5.25V,12V和24V电源，整机进入开机收看状态。
长虹液晶彩色电视HS210-4NO2-2电源板在主开关电源输出端设有24V,12V,5.25V过电压保护和5.25V过电流保护电路，保护电路启动时，迫使开关电源停止工作。
三大液晶彩电开关电源检修方法
三大液晶彩电开关电源检修方法1、检查安全用电：首先要检查电路安全用电，查看是否有断路器把电源线分开，上电前要调整好总断路器，安全阀要开启，主机开关应处于断开状态，并要注意电源线电阻不可太大，否则可能对电路产生危险，按照规范进行接线保护，减少电源线自热危害。
2、电压检查：在检查液晶彩电开关电源电压之前，要检查安全用电设备是否操作正常，确保安全用电符合规定值，绝缘抽检电阻值不可过小，避免断开过大的电流，检查电压时要把表示对应相应的正负边各接一只接地的线，用示波器测量电压值，接受值应小于最大值；3、改善能源利用：节能是一项重要的技术要求，使用能耗尽可能小的液晶彩电开关电源方式，发电机和电动机机械润滑系统应按照规定定期检查，低转速会减少能量损耗，保证电路有良好的气路良好，可节约能耗，保证液晶彩电开关电源正常运行；4、定期清理维护：为了保障液晶彩电开关电源的安全稳定，应定期清理里面的灰尘、污垢和水滴，检查电路和设备的散热装置是否完好，完善空气流通状态，液晶彩电开关电源是否正常，以防止它出现故障；5、开关检查：开关的灵活度和松紧度要检查，检查触点的接触状态，触头干净，弹簧耐磨性要检查，弹簧的线径和弹力可以用力检查，特别要看档位杆及轴是否由磨损毁坏，并应选用符合要求的液晶彩电开关电源进行更换；6、定期检查：定期检查液晶彩电开关电源的安全因素，检查电路是否处于断开状态，保证电气绝缘，把检查内容记录下来，以便以后查阅，做到规律保养，确保用电安全，加强安全文化建设，促进科学发展。
综上所述，完成三大液晶彩电开关电源的检修任务，需要对液晶彩电开关电源的安全用电、电压检查、能源利用、内部清理、开关检查和定期检查等进行规范化操作，以确保液晶彩电开关电源的安全使用，在技术人员的指导下进行维护和保养，才能真正实现节能效果，发挥液晶彩电开关电源的最大性能。
彩电开关电源的修理笔记
天
（2）断开法
（1）检查过流保护引起开关电源只有开机瞬间有
地
方法和技巧：根据开 ／ 关机控制电路末端晶体管 电压的故障机
或光电耦合器在开机时的工作状态，断开开 ／ 关机控
在判断故障是由于过流保护引起时，先用“电阻
制电路中末端三极管、光电耦合器的输入端或它前 法”检查开关电源各输出端的整流、滤波电路及负载是
②断开法
障；若测量体现的结果是截止或不具备导通条件，可
断开行扫描供电电路，在开关电源 ＋Ｂ （１０５ Ｖ～ 判断负载保护电路及它所保护的负载与本机所检修
１５０ Ｖ）输出端接入假负载，断开过压保护电路，监测开 的故障无关。
机瞬间（开机后马上关机，以保证各元件的安全。以下
（3）对因开关电源输出电压高造成的本故障
工作电压降低，看在交流工作电压低到某数值时（每变 表性的晶体管或二极管、晶闸管等晶体管的各极电
动一次电压值，要重新开一次机），开关电源输出能保 压，以判断它是否导通或具备了导通条件。若是负载
持住或恢复正常。可判断开关电源的保护系因其输出 保护电路中的晶体管导通或具备了导通条件，可判断
电压高造成的。
负载保护电路或它所保护的负载有过压或过流故
方法和技巧：首先，测量 ＣＰＵ 开 ／ 关机控制端电
出端电压，若是恢复正常，可判断故障是由于开／关机 压，并按动遥控器上的“开 ／ 关机”键。若在按动遥控
控制电路及相关的 ＣＰＵ 等电路有问题；若仍是断开之 器上的“开 ／ 关机”键时，ＣＰＵ 的开 ／ 关机控制端电压
前的只有开机瞬间有电压，可判断故障与开 ／ 关机控 能呈现开机时的电压值，说明 ＣＰＵ 及影响它工作的各
初 机状态，应判断故障在开 ／ 关机控制电路及相关的
彩电开关电源待机控制电路故障检修
浅析彩电开关电源待机控制电路故障检修摘要：待机控制电路是彩色电视机的组成部分之一，本文对4t36机芯彩电开关电源待机控制电路进行了阐述和分析，详细介绍了该部分电路的故障表现、故障范围的判别和检修的思路和方法。
关键词：待机控制故障检修1.开关电源待机控制的基本原理彩电待机控制功能的实现是待机控制电路在微处理电路的指令下对开关电源自激振荡电路和开关电源输出电路实施控制的。
所谓待机控制也就是通过按下待机控制按键或在程序控制下，由微处理电路让整机工作于正常开机和待机两种状态。
待机时电路一般表现为两个方面：一是切断行扫描电路的工作电源，使行输出级不工作；二是使开关电源工作于间歇振荡状态，降低主电源的输出电压和电路功耗，同时仍保证电源有一定的电压输出，确保微处理电路正常工作，以便在接收到开机指令的时候能重新输出开机控制电压启动开关电源并接通行扫描电路的电源。
2.4t36机芯彩电开关电源待机控制电路分析4t36机芯彩电开关电源待机控制电路主要由微处理器ic101、三极管q607、q609、q604、q605、q610等元件构成。
在微处理电路ic101 脚输出的电压控制下，控制过程分三个环节同时完成。
微处理电路输出的待机控制电压若为低电平时则代表开机指令，若为高电平时则代表待机指令。
24v电源为q609的工作电源，r617为q609的集电极负载电阻，微处理的待机控制电压经r634送到q609的基极控制其导通与截止。
q607的导通与截止取决于q609的集电极电位高低，若q609导通则q607截止，若q609截止则q607导通。
q604和q605的基极电流通路由q607控制。
若q607导通，则q604导通输出24v电源供给行激励电路和场输出级电路，同时q605导通输出12v电源经q613组成的稳压电路产生9v电源供给行振荡、解码电路和公共通道电路；若q607截止，则q604和q605都截止，24v和9v电源输出同时关断，电视机处于待机状态。
彩电电源开关管损坏原因分析与检修技巧
彩电电源开关管损坏原因分析与检修技巧一、损坏原因开关管是彩电开关电源核心元件，由于工作在大电流、高电压的状态，除过流过压会造成损坏外，还应考虑其饱和导通时间与截止时间之比。
损坏原因主要有以下方面。
1.过压损坏因电源过压而烧坏开关管的原因主要有以下几点。
（1）市电输入电压过高。
开关管c-e极承受电压为市电经整流得到的电压与开关管截止时脉冲变压器自感电压之和，正常为450～650V之间（视机型而定）。
若市电输入电压过高，超过开关管最高耐压值，开关管即被击穿。
（2）尖峰脉冲吸收电路有故障。
尖峰脉冲吸收电路一般由一只电阻与一只电容串联而成。
若该电路元件开路，失去吸收尖峰脉冲的功能，就有可能击穿开关管。
（3）感应电压过高。
开关变压器绕组引脚虚焊（接触不良），或开关管稳压环路出现故障，都可能导致开关变压器感应电压升高，当加到开关管c极电压总和大于其最高反压时，就会将开关管击穿。
（4）整流桥堆损坏。
若整流桥堆击穿，表现为通电即烧保险丝，一般不会危及后面的电路。
但有时也可能因交流市电窜入而损坏开关管。
2.过流损坏因电源过流而损坏开关管的原因主要以下方面。
（1）启动电路失效。
在开机瞬间，由于开关电源的稳压环路还处在不稳定状态，开关变压器次级各支路电解电容均未建立电压而流过很大的冲击电流，引起开关管损坏。
启动电路的作用是，在开机瞬间减小脉冲占空比，以缩短开关管的导通时间，延长截止时间，避免开关管损坏。
若启动电路有故障，将可能损坏开关管。
（2）负载严重短路。
负载包括行输出变压器、行输出管、S校正电容、偏转线圈等。
通常，上述元件短路时，过流保护电路会动作，但若此时恰遇保护电路失效，开关管就会因功耗剧增而发热损坏。
注意：对于自激式开关电源，当负载严重短路时，开关变压器电感量会急剧下降而导致开关电源停振，因此不会损坏开关管。
（3）负载过重。
造成负载过重的原因有：元件老化、电容漏电、机内灰尘油污太多、显像管高压嘴受潮放电等。
彩电开关电源的测试与检修
电源电路原理与故障维修
彩电开关电源的测试与检修
一．实验目的 1.熟悉开关电源主要元器件，提高元器件识别和读图能力。 2.认识开关电源组成及各部分电路的作用。 3.学会分析开关电源电路。 4.学会正确使用仪器、仪表测试开关电源的电压、波形和其他 参数。 5.了解开关电源故障原因、故障特点和检修流程。 6.掌握开关电源常见故障的检修方法，进一步理解开关电源的 工作原理，提高实际操作技能。
彩色电视机原理及维修技术
电源电路原理与故障维修
3.波形测试 （1）整流电路波形
（2）振荡电路波形
电源电路原理与故障维修
4.故障检修 （1）“指示灯不亮，三无”故障 （2）“指示灯亮，三无”故障 （3）“B1端输出电压高”故障 （4）“B1端输出电压低”故障 五．实验报告要求 1.将测量的数据填入相应的表格中。 2.整理测量的实验数据，根据测量结果，对所检测的彩电开关 电源作出质量评价。 3.根据故障现象，分析故障原因，判断故障位置。 4.制表记录和分析检修数据，写出检修方法。 5.谈谈学习本章的体会。
电源电路原理与故障维修
二．实验任务
1.测试开关电源主要元件阻值或状态。
2.测试开关电源的关键电压。
电源常见故障。
5.撰写试验报告。
三．实验器材
1.汇佳彩色电视机 1台
2.示波器
1台
3.数字万用表
1块
4.1:1隔离变压器
1只
电源电路原理与故障维修
四．实验方法和步骤 1.元器件状态测试
电源电路原理与故障维修
2.电压测试 （1）开关电源电压
电源电路原理与故障维修
（2）稳压电路电压 用万用表电压挡测量稳压电路控制部分电压。调节RP551
大屏幕彩色电视机开关电源电路故障检修（一）
大屏幕彩色电视机开关电源电路故障检修（一）大屏幕彩色电视机开关电源电路故障检修（一）大屏幕彩色电视机开关电源与普通彩色电视机、遥控彩色电视机开关电源相比，有的相同；有的增设了倍压整流、加电延迟、超低压保护和工作电压扩展等电路；有的有高、低两种工作电压输出状态，其中低电压输出状态取代了预备电源为CPU提供待机状态下的工作电压。
这3类开关电源引起的故障虽然相同，但检修方法和技巧则既有相同的地方，也有不相同的地方。
一、开关电源电路常见故障现象因开关电源电路故障而出现的故障现象。
常见的有(1)无光、无声、无图像、无字符显示、无吱吱声，也无面板指示，通常称为“全无”。
(2)无光、无声、无图像、无字符显示，而有吱吱声和面板指示(这种故障现象也称为“保护”)。
(3)无光、无声、无图像、无字符显示、无吱吱声而有面板指示(这种故障现象也叫“二次不开机”).(4)光栅与图像幅度大。
(5)光栅小。
(6)光栅与图像左右有花边或S扭曲。
(7)光栅与图像收缩。
(8)图像幅度大、有吱吱声。
(9)无光、无伴音、无字符显示而有连续的哒哒声。
(10)跑台等。
导致大屏幕彩色电视机开关电源输出电压异常的部位有：开关电源自身。
保护电路误动作。
负载不工作或工作电流过大。
开／待机控制接口电路。
CPU与CPU工作条件电路。
本机键控电路漏电。
I2C总线有问题。
行逆程脉冲电路未引入开关管基极但这仅对于它激式开关电源而言。
对于上述(4)、(5)、(6)引起的故障均可以通过测量开／待机控制接口电路末端晶体管的工作状态来确定。
二、开关电源电路故障的判断方法在检修工作中，判断故障是否出在开关电源电路，常用的方法有观察法、波形法、经验法、电压法、电阻法、断开法和电流法。
1.观察法光栅(图像)左右有花边或S扭曲，但光栅水平幅度能达到要求，场扫描线性和幅度良好，这类故障多是开关电源存在自激现象或400V／100uF-220uf电容失效。
2.波形法开关电源各输出电压正常，在光栅有花边时，可用示波器测量开关电源开关管集电极波形。
液晶彩色电视机开关电源电路检修技术探讨
OCCUPATION 2013 08104案例CASES 液晶彩色电视机开关电源电路检修技术探讨文/林声保摘 要：由于液晶彩色电视机电源的故障率较高，且大部分的液晶彩电都采用开关电源，为此，本文主要探讨液晶彩色电视机开关电源的检修技术。
关键词：液晶彩电开关电源 检修技术 PFC电路（即功率因数校正电路）一、液晶彩色电视机电源电路的种类液晶彩色电视机开关电源电路的结构与CRT彩电中的开关电源基本相同，液晶彩电的电源板电路均是并联电源，根据液晶彩电中位置的不同，开关电源可分为外置电源、内置电源和整合电源三种。
1.外置电源外置电源是指电源安装在液晶彩电外部，这种开关电源一般称为电源适配器，其输出的直流电压一般为12V，也有些机型为18V、24V、28V等，其输出的直流电压通过插接口输入到液晶彩电内部的DC-DC变换器中，经DC-DC变换后，再产生整机小信号处理电路所需要的5V、3.3V、2.5V、1.8V等几路电路。
外围型电源盒电路简单、功率小，常应用于小屏幕液晶彩电中。
2.内置电源内置电源是指在液晶彩电内部专设一块开关电源板，输出5V、12V、18V、24V、28V等直流电压，再加到DC-DC 变换器中，产生整机小信号处理电路所需的3.3V、2.5V、1.8V等几路电压。
内置电源大多设有PFC电路(即功率因数校正电路)，大功率电源板还采用半桥式推挽输出电路，提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染。
3.整合电源整合电源是将电源电路与背光灯高压逆变器电路做在一个电路板上。
整合电源板与上述两种类型电源最大的区别是，这种电源板送给逆变器的供电电压并不是24V或12V，而是市电整流滤波及PFC变换后的380V直流电压,逆变器将+380V通过DC-AC升压达到灯管所需高压，省去了24V转换。
这种整合电源板应用在新型液晶彩电或小屏幕液晶彩电中。
二、液晶彩色电视机检修要点1.液晶彩电电源板检修要点副电源正常工作,提供5V供电给CPU。
彩电电源检修要领
彩电电源检修要领彩电开关电源分为自激式和它激式，其中又分为串联型和并联型。
彩电电源的损坏在彩电维修中占有很大的比例。
各种各样的故障往往是由电源产生的。
如：屏幕S扭，有水平条纹从上而下或从下而上，工作一会就关机，+B输出偏高偏低，屡烧电源管，屡烧行管，开机要烧很久才有电源，机内有严重的吱吱叫声，等等。
检修电源的方法很多。
在这拿三洋电源作经介绍。
（三洋电源在彩电维修界有很大的知名度，其优越的性能，简而明了的设计，使很多厂家的加以引用）。
电源出故障，打开机盖，动用我们的嗅觉--闻机内有无异味。
看机内有无严重的烧坏痕迹。
特别是爆裂元件，可以从有明显变化的元件着手。
三洋电源工作原理：具体工作原理不再阐述。
在这告诉同行一个好办法来判断：滤波后的+300V 会在几秒之内消失，表示电源基本工作正常，这为负载短路。
300V总是不变为起动电路开路。
消失的很慢振荡或激励电路不正常。
建议加假负载检修，（切断场供电，短路行推动变压器，切断伴音供电。
注意三洋电源不能在+B整流上切除，因为其稳压取样电路与之相连，否则会造成+B过高而烧坏其它元器件。
）出现三无首先测电源管B极电压，可由其电压来反映电源具体工作情况，1：B极无电压--起动电阻或电容开路，激励管短路。
2：为正电压--激励电路或反馈电路没有工作，3：为负电压，由此可以看出--电源基本工作正常，有可能保护电路保护或负载短路。
其次反馈电路，振荡电路，这主要由于三极管因内和外在原因所致。
如：电阻变大，三极管性能变差等。
发现有某一三极管击穿，与之相连的元件必须复查清楚，最好相连电容三极管之类全部更换，以免后患。
取样稳压电路有的在原边有的在副边，当+B偏高或偏低一般为取样电路故障，这部分元件少易排除。
在此特别提醒：在三洋电源中由R554（150K电阻）阻值变大造成+B过高烧坏行管甚至CRT的特别多，建议在+B上接一R2M加以保护。
另外电源部分的小电解电容视损坏程度的不同表现不同的故障主要有+B太高，开机吱吱叫但+B正常，开机吱吱叫随着叫声的减小而+B慢慢升高，屡损开关管等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在维修彩电开关电源时，要注意安全通电来检修，其方法有以下几种可采用。
1．隔离输入电压法
对于没有电源变压器的开关式稳压电源，可用一隔离变压器隔离交流输入，这样可有效地用示波器测量电源各处的波形。
如果不用隔离变压器，就不能用示被器测置电源开关脉冲变压器初级之前的任何电路。
如果将示波器的地端与电源的地端相接，出于示波器的地端是与电网的地线相通，这样就相当于将电网的地端与电源的地端相连(这两端的电位是不相等的)，使交流输入端通过电桥的整流二极管短路，从而烷坏整流二极管，即使示波器的地不接大地，但示波器外壳也带电，也不能工作。
2．安全降压法
安全降压法是指在加电检修彩电或更换故障元件时，为了确保开关管、厚膜坎及其主负载——行输出管的安全，采用较低的交流输入电压结开关电源供电。
这是因为修理彩电开关电源时，最易碰到的故障是开关管、厚膜块或行输出管损坏。
查后找故障原因，必须先判断是电源本身不良引起的，还是负载(行扫描电路)部分有问题引起的。
因此，必须对电源自身故障及负载和保护电路的诱发故障或多发故障进行彻底捡查，不能在发现某一元件损坏后就简单地更换后就盲目通电开机。
采用降低输入电压的供电办法，则能较好地解决这一矛盾，既能通电检测，准确地区分两处不同的故障部位，又能保护昂贵酌开关管、厚膜块及行输出管。
另外，有些彩电无光无声故障比较偶然和隐蔽。
有的故障偶然出现．一出现即烷保险丝或击穿开关管、行输出管，此时可采用调整降压输入法进行检修。
在具体检修过程中，对并联型开关电源，可将220v交流电压降为30V左右再进行检查；对于串联型的开关电源，可将220v交流电压降为60v左右进行检查。
降压措施通常有：
用电源变压器将220v的交流电压降为30一60Y，这种方法安全可靠，彩电底板不带电。
用自祸变压器降压或自已制作一只调压器，还可做成调压、隔离两用变压器，在次级作多组抽头，一般可在30v、50v、90v、110v、220v处油头，用单刀多掷开关控制。
用电灯或电阻降压。
在220v的电源下串入一些45—60w的电灯泡，也可以起到降压作用s 若使用o．5A／600欧滑线式电阻，两端接市电，将电压询至30一60v之间。
检修时，首先检查开关电源工作是否正常。
方法是将开关电源电压输出端负载断开，在主电压输出端按入一只220v／25w白炽灯。
然后开机，送入30一50v交流电压，此时白炽灯应克，假苦开关电源有“吱吱”声，说明开关电源能起振。
再改用60w白炽灯，逐步将交流电压调高，如果此时开关电源输出电压偏高，就应检查稳压控制电路。
开关电源输出电压能达到正常值．说明开关电源工作正常。
然后将假负载去掉，接通全部负载。
仅将行推动变压器初级短路或将限流电阻断开，使行输出级停止工作。
再开机送人低电压交流电，逐步调高交流电压，检查行输出级各元件的耐压，同时检查场输出等电路是否工作正常。
测行输出管集电极达到正常直流电压，而未发现异常使停机．再将行推动级电路恢复原状。
交流电压由低到高逐渐送入，直到机器工作正常为止。
3．串入灯泡法
所谓串联灯泡法，就是取掉输入回路的保险丝，用一个100w／220v的灯泡串在保险丝两端。
当输入交流电后，如灯泡很亮，则说明电路有短路现象。
由于灯泡有一定的阻值，所以起到一定的限流作用。
这样，一方面能直观地通过灯泡的亮度来大致判断电路的故障，另一方面
由于灯泡的限流作用，不至于立即使已有短路的电路烧坏元件。
直至排除短路故障后，灯泡的亮度自然会变暗，最后取掉灯泡，换上保险丝。
4．并接假负载法
在电源输出端到行输出电路的直流供电端之间串联一个电阻作假负载，如电源是有几组电压输出的，应选择供电给行输出电路的那一组电压，串联的电阻阻值可为10配／10w左右。
因为有时往往已经知道电路有短路，但又一下子很难判别究竞是电源本身有故障，还是行输出电路有故障．故采用串联电阻法。
当通电后，测量此电阻两端的电压，换算成电流。
如电流值不断增大或明显超过正常值，则说明消耗功串的故障电路是在行输出电路部分，否则故障发生在电源部分。
以上检修方法也适用于检修其他电子设备的开关电源。
