机器人现场编程-川崎机器人IO信号的连接
外部暂停触点。此触点开路时，机器人将暂停。
2）不使用“外部暂停” 在 1TR 板的端子块连接器 X9 连接器上，将引脚 7-8 跳接。
5. 示教/再现（硬件输出信号） 此信号从 1TR 板端子块连接器 X8 的引脚 9-10 上输出。
6. 错误发生（硬件输出信号） 此信号由 1TR 板端子块连接器 X8 的引脚 11 与 12 向外部输出错误出现，
川崎工业机器人I/O信号的连接
一、I/O信号的连接
• 川崎RS10L工业机器人的硬件专用信号连
接到E20控制器的1TR 板的端子块上
（X7、X8、X9连接器）。
• 川崎RS10L工业机器人的通用信号（包括 软件专用信号）连接到E20的由控制器中
的 1TW 板处的连接器上（CN2、
CN4连接头）。
E20控制器内部结构
是个触点信号。
一、I/O信号的连接-通用信号的连接
• 通用输入/输出信号（包括软件专用信号），由控制器中的 1TW 板处理。
1）外部输入信号（外部→机器人）
1TW板 CN4连接器提供32 个输入信号，有两个由外部提供的 24V 的公 共连接：CN4 的引脚 18 和引脚 19。地线与外部电源相连，输入 24V （1GW）或 0V（1HW）。每个公共分别给 CN4 中的引脚 1-16 以及引脚 20-35 连接的 16 个通道提供电源。外部输入信号与这些引脚相连。
将 1TR 板 X9 连接器端子块的引脚 1-2 开路，将引脚3-4短接，接线方 法如图所示。
2. 外部马达电源ON 1）使用“外部马达电源 ON”时的连接 短接 1TR 板端子块连接器 X9 的引脚 5-6，开启马达电源至 ON。在连
接器 X9 上的引脚 5和 6 之间连接一个开关或继电器触点。须使用脉冲信号， 不允许一直闭合。
2）不使用“外部暂停” 在 1TR 板的端子块连接器 X9 连接器上，将引脚 7-8 跳接。
5. 示教/再现（硬件输出信号） 此信号从 1TR 板端子块连接器 X8 的引脚 9-10 上输出。
6. 错误发生（硬件输出信号） 此信号由 1TR 板端子块连接器 X8 的引脚 11 与 12 向外部输出错误出现，
川崎工业机器人I/O信号的连接
一、I/O信号的连接
• 川崎RS10L工业机器人的硬件专用信号连
接到E20控制器的1TR 板的端子块上
（X7、X8、X9连接器）。
• 川崎RS10L工业机器人的通用信号（包括 软件专用信号）连接到E20的由控制器中
的 1TW 板处的连接器上（CN2、
CN4连接头）。
E20控制器内部结构
是个触点信号。
一、I/O信号的连接-通用信号的连接
• 通用输入/输出信号（包括软件专用信号），由控制器中的 1TW 板处理。
1）外部输入信号（外部→机器人）
1TW板 CN4连接器提供32 个输入信号，有两个由外部提供的 24V 的公 共连接：CN4 的引脚 18 和引脚 19。地线与外部电源相连，输入 24V （1GW）或 0V（1HW）。每个公共分别给 CN4 中的引脚 1-16 以及引脚 20-35 连接的 16 个通道提供电源。外部输入信号与这些引脚相连。
将 1TR 板 X9 连接器端子块的引脚 1-2 开路，将引脚3-4短接，接线方 法如图所示。
2. 外部马达电源ON 1）使用“外部马达电源 ON”时的连接 短接 1TR 板端子块连接器 X9 的引脚 5-6，开启马达电源至 ON。在连
接器 X9 上的引脚 5和 6 之间连接一个开关或继电器触点。须使用脉冲信号， 不允许一直闭合。
机器人现场编程-川崎机器人通讯PPT课件
三、川崎工业机器人I/O信号的类型
三、川崎工业机器人I/O信号的类型-硬件专 用信号
硬件专用输入信号 1. 外部控制电源 ON/OFF 2. 外部马达电源 ON 3. 安全回路 OFF 4. 外部暂停
硬件专用输出信号 1. 示教/再现开关 2. 错误发生（故障）
三、川崎工业机器人I/O信号的类型-软件专 用信号
4. 外部暂停（EXT_IT）
4. 示教模式（TEACH MODE）
5.紧急停止（UNDER EMERGENCY
……
STOP） ……
三、川崎工业机器人I/O信号的类型-通用信 号
三、课程预告
川崎工业机器人的通讯
.
一、 工业机器人的通讯
• 在工业机器人的应用中，与其它设备的通讯是必须的，例
如：机器人与周边设备的互锁、机器人暂停/运行的集中控 制、以及安全互锁等。
一、 工业机器人Байду номын сангаас通讯-例1
工业机器人与点焊系统的通讯
一、 工业机器人的通讯-例2
工业机器人与机床上下料系统的通讯
二、 工业机器人输入/输出（I/O）信号
工业机器人的通讯例1工业机器人与机床上下料系统的通讯工业机器人的通讯例2二工业机器人输入输出io信号三川崎工业机器人io信号的类型三川崎工业机器人io信号的类型硬件专用信号硬件专用输入信号硬件专用输出信号外部控制电源onoff安全回路off外部暂停三川崎工业机器人io信号的类型软件专用信号软件专用输入信号软件专用输出信号外部马达电源onextmotor马达电源onmotor外部错误复位exterrorreset2
软件专用输入信号
软件专用输出信号
1. 外部马达电源 ON（EXT. MOTOR ON）1. 马达电源 ON（MOTOR ON）
川崎工业机器人操作课件
• ⑴ 打开电源、气源
（总电源、变压器箱电源、控制器电源、机器人气泵）。 注：机器人气泵电源在S7-200PLC 安装板上
⑵ 【A】+【运行】 右上角[RUN]灯亮 按【暂停】， [RUN] -> [HOLD]灯亮 。
⑶ 【A】+【马达开】 右上角[MOTOR]灯亮。
⑷ 按【手动速度】选择2或3。 速度1-2-3-4-5-1切换。
川崎工业机器人操作
川崎工业机器人
⑺ 修改延时时间：面板上键入延时序号（0-9）
川崎工业机器人操作
川崎工业机器人
⑺ 修改延时时间：【菜单】-【键盘】-【辅助功能】
川崎工业机器人操作
川崎工业机器人
⑺ 修改延时时间：选择【简易示教设定】
川崎工业机器人操作
川崎工业机器人
⑺ 修改延时时间：选择【计时器】
川崎工业机器人操作
川崎工业机器人
• ⑸ 坐标系选择 关节/基坐标/工具：JOINT/BASE/TOOL/ 分别试验3个坐标，并记录运行方式。
⑹ 握杆轻握 听到“咔”声响，表示握杆成功。
• ⑺ 机器人移动 X-/X+、Y-/Y+ 、Z-/Z+ 、 RX-/RX+、RY-/RY+ 、RZ-/RZ+ 坐标系变换，再执行上述操作 共18种操作，笔记本记录运行情况。
注：C1MOVE：圆弧插补移动，运动到中间点
⑹ 按[文字输入]，输入#C2,按两次“↙”键
#号开头，表示是变量，后续还需要进行位置示教
⑺ 按[动作辅助]，选择[C2MOVE]
注：C2MOVE：圆弧插补移动，运动到第3点
川崎工业机器人操作
川崎工业机器人
• ⑻ 按[文字输入]，输入#C3,按两次“↙”键 ⑼ 按【I】键，选择[位置示教画面] ⑽ 再选择[位置直接示教] 注：通过【↑】【↓】键选择 ⑾ 选择[变量]，回车 注：通过【→】键选择 ⑿ 输入 #C2，回车 ⒀ 手动示教第2个位置C2，然后按【记录】
（总电源、变压器箱电源、控制器电源、机器人气泵）。 注：机器人气泵电源在S7-200PLC 安装板上
⑵ 【A】+【运行】 右上角[RUN]灯亮 按【暂停】， [RUN] -> [HOLD]灯亮 。
⑶ 【A】+【马达开】 右上角[MOTOR]灯亮。
⑷ 按【手动速度】选择2或3。 速度1-2-3-4-5-1切换。
川崎工业机器人操作
川崎工业机器人
⑺ 修改延时时间：面板上键入延时序号（0-9）
川崎工业机器人操作
川崎工业机器人
⑺ 修改延时时间：【菜单】-【键盘】-【辅助功能】
川崎工业机器人操作
川崎工业机器人
⑺ 修改延时时间：选择【简易示教设定】
川崎工业机器人操作
川崎工业机器人
⑺ 修改延时时间：选择【计时器】
川崎工业机器人操作
川崎工业机器人
• ⑸ 坐标系选择 关节/基坐标/工具：JOINT/BASE/TOOL/ 分别试验3个坐标，并记录运行方式。
⑹ 握杆轻握 听到“咔”声响，表示握杆成功。
• ⑺ 机器人移动 X-/X+、Y-/Y+ 、Z-/Z+ 、 RX-/RX+、RY-/RY+ 、RZ-/RZ+ 坐标系变换，再执行上述操作 共18种操作，笔记本记录运行情况。
注：C1MOVE：圆弧插补移动，运动到中间点
⑹ 按[文字输入]，输入#C2,按两次“↙”键
#号开头，表示是变量，后续还需要进行位置示教
⑺ 按[动作辅助]，选择[C2MOVE]
注：C2MOVE：圆弧插补移动，运动到第3点
川崎工业机器人操作
川崎工业机器人
• ⑻ 按[文字输入]，输入#C3,按两次“↙”键 ⑼ 按【I】键，选择[位置示教画面] ⑽ 再选择[位置直接示教] 注：通过【↑】【↓】键选择 ⑾ 选择[变量]，回车 注：通过【→】键选择 ⑿ 输入 #C2，回车 ⒀ 手动示教第2个位置C2，然后按【记录】

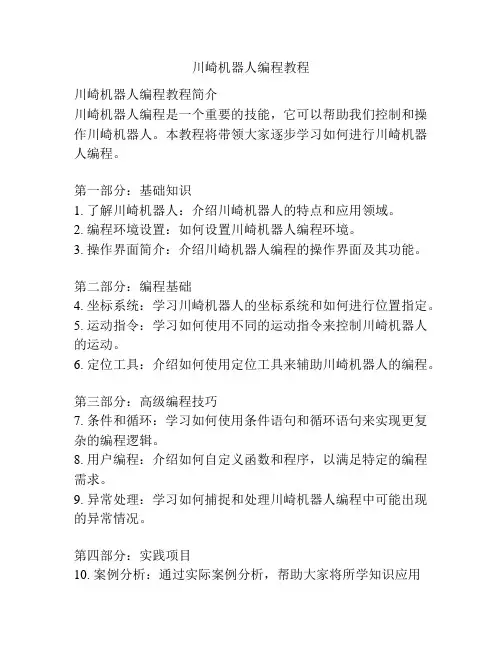

川崎机器人编程教程
川崎机器人编程教程
川崎机器人编程教程简介
川崎机器人编程是一个重要的技能，它可以帮助我们控制和操作川崎机器人。
本教程将带领大家逐步学习如何进行川崎机器人编程。
第一部分：基础知识
1. 了解川崎机器人：介绍川崎机器人的特点和应用领域。
2. 编程环境设置：如何设置川崎机器人编程环境。
3. 操作界面简介：介绍川崎机器人编程的操作界面及其功能。
第二部分：编程基础
4. 坐标系统：学习川崎机器人的坐标系统和如何进行位置指定。
5. 运动指令：学习如何使用不同的运动指令来控制川崎机器人的运动。
6. 定位工具：介绍如何使用定位工具来辅助川崎机器人的编程。
第三部分：高级编程技巧
7. 条件和循环：学习如何使用条件语句和循环语句来实现更复杂的编程逻辑。
8. 用户编程：介绍如何自定义函数和程序，以满足特定的编程需求。
9. 异常处理：学习如何捕捉和处理川崎机器人编程中可能出现的异常情况。
第四部分：实践项目
10. 案例分析：通过实际案例分析，帮助大家将所学知识应用
到实际的川崎机器人编程项目中。
本教程将采用生动易懂的方式介绍川崎机器人编程的基本概念和技巧，希望能够帮助读者快速入门并掌握川崎机器人编程的基本方法。
让我们开始学习吧！。
机器人现场编程-川崎机器人示教-综合命令
川崎工业机器人示教
综合命令
一 、综合命令示教
一 、综合命令示教
• 综合命令示教（又称一体化示教）编程，程序由“综合命令”来编辑。
程序行
命令要素显示行
命令要素参数 显示行
二、 综合命令的要素
• 综合命令由在机器人的各应用领域（焊接、 搬运等应用）需要的命令要素组成。
二、 综合命令组成要素参数的设定-插补
• 插补是工业机器人运动方式的控制指令；
• 设定插补类型的方法：A+插补
二 、综合命令组成要素参数的设定-速度
• 速度参数用以设定从前一步到当前步骤运动过程需运动速度等级；
• 按示教器“A＋速度”键显示如下画面。按数字键，输入速度编号（0-9）， 按 ↵ 确定输入的编号。
二 、综合命令组成要素参数的设定-精度
• 精度参数用以设定在当前步骤中需要的，到达示教点轴一致状态的精度值；
• 按示教器“A＋精度”键显示如下的画面。用数字键，输入精度编号（04），按 ↵ 确定输入的精度编号。
二、综合命令组成要素参数的设定-计时
• 计时参数用以设定在当前步骤示教点轴一致后要等待的时间；
• 按示教器“A＋计时”键显示如下的画面。按数字键，输入记时器编号（09），按 ↵ 确定输入的计时编号。
二 、综合命令组成要素参数的设定-夹紧
• 夹紧参数用“A＋夹紧1”键，在参数显示行夹紧参数值显示区域的显示变化 过程为：夹紧命令编号1→无显示→夹紧命令编号1。
三、 课程预告
• 工业机器人综合命令-运动插补指令。
综合命令
一 、综合命令示教
一 、综合命令示教
• 综合命令示教（又称一体化示教）编程，程序由“综合命令”来编辑。
程序行
命令要素显示行
命令要素参数 显示行
二、 综合命令的要素
• 综合命令由在机器人的各应用领域（焊接、 搬运等应用）需要的命令要素组成。
二、 综合命令组成要素参数的设定-插补
• 插补是工业机器人运动方式的控制指令；
• 设定插补类型的方法：A+插补
二 、综合命令组成要素参数的设定-速度
• 速度参数用以设定从前一步到当前步骤运动过程需运动速度等级；
• 按示教器“A＋速度”键显示如下画面。按数字键，输入速度编号（0-9）， 按 ↵ 确定输入的编号。
二 、综合命令组成要素参数的设定-精度
• 精度参数用以设定在当前步骤中需要的，到达示教点轴一致状态的精度值；
• 按示教器“A＋精度”键显示如下的画面。用数字键，输入精度编号（04），按 ↵ 确定输入的精度编号。
二、综合命令组成要素参数的设定-计时
• 计时参数用以设定在当前步骤示教点轴一致后要等待的时间；
• 按示教器“A＋计时”键显示如下的画面。按数字键，输入记时器编号（09），按 ↵ 确定输入的计时编号。
二 、综合命令组成要素参数的设定-夹紧
• 夹紧参数用“A＋夹紧1”键，在参数显示行夹紧参数值显示区域的显示变化 过程为：夹紧命令编号1→无显示→夹紧命令编号1。
三、 课程预告
• 工业机器人综合命令-运动插补指令。
机器人现场编程-川崎机器人IO信号的连接 共19页
将 1TR 板 X9 连接器端子块的引脚 1-2 开路，将引脚3-4短接，接线方 法如图所示。
2. 外部马达电源ON 1）使用“外部马达电源 ON”时的连接 短接 1TR 板端子块连接器 X9 的引脚 5-6，开启马达电源至 ON。在连
接器 X9 上的引脚 5和 6 之间连接一个开关或继电器触点。须使用脉冲信号， 不允许一直闭合。
（2）安全围栏输入（仅在再现模式下有效） 1） 使用“安全围栏输入”（使用2 个安全回路时） 将 1TR 板的端子块连接器 X8 的引脚 1-2 和 3-4 上的跳线去除，按下
图所示连接安全围栏的开关触点。
2）不使用“安全围栏输入”时的连接 将1TR 板的端子块连接器 X8 的引脚 1-2，3-4跳线。
电路数量 输入类型 输入电压 输入电流 连接器类型
32
晶体管输出
Hale Waihona Puke DC24 V±10 %
0.1A或以下
37 针 D 型连接器
二、软件专用信号的编号
信号编 号 软件专用外部输出信号 软件专用外部输入信号
标准范围 1-32
1001-1032
最大范围 1-960
1001-1960
物料搬运软件专用信号（标准设置）
川崎工业机器人I/O信号的连接
一、I/O信号的连接
川崎RS10L工业机器人的硬件专用信号连接
到E20控制器的1TR 板的端子块上（X7、
X8、X9连接器）。
川崎RS10L工业机器人的通用信号（包括软 件专用信号）连接到E20的由控制器中的
1TW 板处的连接器上（CN2、CN4连
接头）。
E20控制器内部结构
外部暂停触点。此触点开路时，机器人将暂停。
2）不使用“外部暂停” 在 1TR 板的端子块连接器 X9 连接器上，将引脚 7-8 跳接。
2. 外部马达电源ON 1）使用“外部马达电源 ON”时的连接 短接 1TR 板端子块连接器 X9 的引脚 5-6，开启马达电源至 ON。在连
接器 X9 上的引脚 5和 6 之间连接一个开关或继电器触点。须使用脉冲信号， 不允许一直闭合。
（2）安全围栏输入（仅在再现模式下有效） 1） 使用“安全围栏输入”（使用2 个安全回路时） 将 1TR 板的端子块连接器 X8 的引脚 1-2 和 3-4 上的跳线去除，按下
图所示连接安全围栏的开关触点。
2）不使用“安全围栏输入”时的连接 将1TR 板的端子块连接器 X8 的引脚 1-2，3-4跳线。
电路数量 输入类型 输入电压 输入电流 连接器类型
32
晶体管输出
Hale Waihona Puke DC24 V±10 %
0.1A或以下
37 针 D 型连接器
二、软件专用信号的编号
信号编 号 软件专用外部输出信号 软件专用外部输入信号
标准范围 1-32
1001-1032
最大范围 1-960
1001-1960
物料搬运软件专用信号（标准设置）
川崎工业机器人I/O信号的连接
一、I/O信号的连接
川崎RS10L工业机器人的硬件专用信号连接
到E20控制器的1TR 板的端子块上（X7、
X8、X9连接器）。
川崎RS10L工业机器人的通用信号（包括软 件专用信号）连接到E20的由控制器中的
1TW 板处的连接器上（CN2、CN4连
接头）。
E20控制器内部结构
外部暂停触点。此触点开路时，机器人将暂停。
2）不使用“外部暂停” 在 1TR 板的端子块连接器 X9 连接器上，将引脚 7-8 跳接。
川崎机器人培训PPT幻灯片
12
机器人的停止
示教模式和再现模式下停止机器人的方法是不相同的。
1，示教模式
(1) 释放示教器的握杆触发开关。
(2) 确认机器人已完全停止，然后按下示教器上的「暂停」或「 A+<RUN>」
2，再现模式 (1) 把「步骤」设定为「步骤单步」，或者再现条件设定为「再现一次」。 (2) 确认机器人已完全停止，然后按下示教器上的「暂停」或「 A+<RUN> 」
插补
各轴坐标:六个轴单独移动
14
基准坐标(Base)
基准坐标:平行于基准坐标的ＸＹＺ轴移动,人位于机器人右侧，满
足左手定则
插补
15
工具坐标(Tool)
工具坐标定义在JT6的工具上,以JT6中心点为中心，头向外 外Z轴正方向，满足左手定则。工具坐标系随着机器人位姿 的改变而改变。 插补 当手臂向上时
川崎机器人培训
1
培训背景: 随着中国经济的发展及劳动法的不断改善，代工行业
人工成本越来越多，企业利润越来越低，企业生存遇 到一定的挑战；为了改善这一制约，公司高层授意将 现非常流行的机器人技术引入到工厂生产线，代替生 产工位，提高生产效率，从而提高企业利润。
培训对象: 面对需要对机器人编程的職員。 培训目标: 確保所有需要面对机器人操作職員工經過培訓後可以
4
2、机器人的构成
一台川崎机器人大致由下列部分构成： 1,示教器; 2,机器人本体;3,机器人控制器本体
机器人本体
控制器
示教器
5
操作面板（E2ｘ/E4ｘ）
6
7
3、机器人的使用范围及意义
机器人的使用范围：
机器人使用范围:
✓ 拿取,搬运,卸放等工序 ✓ 工序复杂的焊接、喷漆工序 ✓ 工作场所环境恶劣的区域
机器人的停止
示教模式和再现模式下停止机器人的方法是不相同的。
1，示教模式
(1) 释放示教器的握杆触发开关。
(2) 确认机器人已完全停止，然后按下示教器上的「暂停」或「 A+<RUN>」
2，再现模式 (1) 把「步骤」设定为「步骤单步」，或者再现条件设定为「再现一次」。 (2) 确认机器人已完全停止，然后按下示教器上的「暂停」或「 A+<RUN> 」
插补
各轴坐标:六个轴单独移动
14
基准坐标(Base)
基准坐标:平行于基准坐标的ＸＹＺ轴移动,人位于机器人右侧，满
足左手定则
插补
15
工具坐标(Tool)
工具坐标定义在JT6的工具上,以JT6中心点为中心，头向外 外Z轴正方向，满足左手定则。工具坐标系随着机器人位姿 的改变而改变。 插补 当手臂向上时
川崎机器人培训
1
培训背景: 随着中国经济的发展及劳动法的不断改善，代工行业
人工成本越来越多，企业利润越来越低，企业生存遇 到一定的挑战；为了改善这一制约，公司高层授意将 现非常流行的机器人技术引入到工厂生产线，代替生 产工位，提高生产效率，从而提高企业利润。
培训对象: 面对需要对机器人编程的職員。 培训目标: 確保所有需要面对机器人操作職員工經過培訓後可以
4
2、机器人的构成
一台川崎机器人大致由下列部分构成： 1,示教器; 2,机器人本体;3,机器人控制器本体
机器人本体
控制器
示教器
5
操作面板（E2ｘ/E4ｘ）
6
7
3、机器人的使用范围及意义
机器人的使用范围：
机器人使用范围:
✓ 拿取,搬运,卸放等工序 ✓ 工序复杂的焊接、喷漆工序 ✓ 工作场所环境恶劣的区域
电子教案-工业机器人现场编程(川崎)+沈鑫刚+PPT-C-33-O-O-二进制信息命令
ห้องสมุดไป่ตู้
二进制信息命令-SIGNAL
说 明: 信号编号决定了信号是外部信号还是内部信号。
容许的信号编号
外部输出信号
1－实际信号编号
l 内部信号
2001－2960
外部输入信号
不能定义
如果信号编号是正，信号被开启(ON)；如果为负，信号被关断(OFF)。如 果信号编号是“0”则所有信号被关断（OFF）。专用信号、夹紧信号和多 功能OX/WX 互斥信号不受此指令的影响。
/在外部输入信号1001(WX1)和1002 (WX2)都变 成ON 之前，一直等待。
/在外部输出信号1(OX1)为ON 和内部信号 2001(WX1) 为OFF 之前，一直等待。
特殊指令的使用
二进制信息命令
二进制信息命令
SIGNAL SWAIT
开启(ON)/关断(OFF)外部I/O 信号和内部信号。 在满足指定的条件之前，挂起程序的执行。
二进制信息命令-SIGNAL
指令格式： SIGNAL 信号编号, ……
功 能: 开启(ON)(或关断(OFF))指定的外部或内部信号
参 数: 信号编号 选择外部输出信号或内部信号的编号。正编号开启信号(ON)，负编号关 断信号(OFF)。
说 明: 如果全部指定的信号都满足指定的条件时，此命令结束，程序执行下一
步骤。如果条件不满足，程序一直等在那一步骤处，直至条件满足。 可以用CONTINUE NEXT 命令，跳过执行中的SWAIT 命令。 用WAIT 命令可以达到相同的效果。
二进制信息命令-SWAIT
示 例:
SWAIT 1001,1002 SWAIT 1,-2001
二进制信息命令-SIGNAL
示 例: >SIGNAL -1,4,2010 ↵
二进制信息命令-SIGNAL
说 明: 信号编号决定了信号是外部信号还是内部信号。
容许的信号编号
外部输出信号
1－实际信号编号
l 内部信号
2001－2960
外部输入信号
不能定义
如果信号编号是正，信号被开启(ON)；如果为负，信号被关断(OFF)。如 果信号编号是“0”则所有信号被关断（OFF）。专用信号、夹紧信号和多 功能OX/WX 互斥信号不受此指令的影响。
/在外部输入信号1001(WX1)和1002 (WX2)都变 成ON 之前，一直等待。
/在外部输出信号1(OX1)为ON 和内部信号 2001(WX1) 为OFF 之前，一直等待。
特殊指令的使用
二进制信息命令
二进制信息命令
SIGNAL SWAIT
开启(ON)/关断(OFF)外部I/O 信号和内部信号。 在满足指定的条件之前，挂起程序的执行。
二进制信息命令-SIGNAL
指令格式： SIGNAL 信号编号, ……
功 能: 开启(ON)(或关断(OFF))指定的外部或内部信号
参 数: 信号编号 选择外部输出信号或内部信号的编号。正编号开启信号(ON)，负编号关 断信号(OFF)。
说 明: 如果全部指定的信号都满足指定的条件时，此命令结束，程序执行下一
步骤。如果条件不满足，程序一直等在那一步骤处，直至条件满足。 可以用CONTINUE NEXT 命令，跳过执行中的SWAIT 命令。 用WAIT 命令可以达到相同的效果。
二进制信息命令-SWAIT
示 例:
SWAIT 1001,1002 SWAIT 1,-2001
二进制信息命令-SIGNAL
示 例: >SIGNAL -1,4,2010 ↵
电子教案-工业机器人现场编程(川崎)+沈鑫刚+PPT-C-43-O-O-川崎机器人通讯
三、课程预告
• 川崎工业机器人I/O信号的连接
使用，那些没有分配给软件专用信号的输入/输出通道，均可用作通用信号。 • 在再现模式运行程序中，通用信号被输出到端口，或从端口输入。川崎
RS10L工业机器人中通用信号连接在 1TW 的 CN2 和 CN4 连接器上。 • 从硬件配置来说，通用输入/输出信号与软件专用信号是一样的。软件专用
信号预先定义并用于条件输出、遥控操作以及专用功能。通用信号可依据 各种应用可自由使用。
三、川崎工业机器人I/O信号的类型
川崎工业机器人外部 I/O（输入/输出）信号可分为三种类型： • （1）硬件专用信号 • （2）软件专用信号 • （3）通用信号
三、川崎工业机器人I/O信号的类型-硬件专用信号
• 硬件专用信号 ：信号由硬件系统提供，它的设置（使用/不使用）是可选
的。硬件专用信号被连接到 控制器内1TR板的端子块上。
• 硬件专用信号主要用于外部控制操作，它通过切换内部硬件线路来实现。
• 硬件专用信号有以下 6 个：
硬件专用输入信号
硬件专用输出信号
1. 外部控制电源 ON/OFF
1. 示教/再现开关
2. 外部马达电源 ON
2. 错误发生（故障）
3. 安全回路 OFF
4. 外部暂停
三、川崎工业机器人I/O信号的类型-软件专用信号
• 软件专用信号 ：信号由软件系统提供，它的设置（使用/不使用）是可选
的。常用的软件专用信号如下：
软件专用输入信号
软件专用输出信号
1. 外部马达电源 ON（EXT. MOTOR ON） 1. 马达电源 ON（MOTOR ON）
2. 外部错误复位（EXT. ERROR RESET） 2. 错误发生（ERROR）
川崎机器人程序编辑和运行专题培训课件
JOINT：J1，J2，J3，J4，J5，J6 BASE： X，Y，Z，O，A， TOOL： 坐标TCP是做在工具上需要用户自定义， 默认TCP为本机法兰面。
相关知识
6. 观察位置状态
显示屏幕以关节角度或直角坐标系值显示位置信息，随着机器人的运动，屏幕上的位置 信息 不断地动态更新。屏幕上的位置信息只是用来显示的，不能修改。
7.最后点击保存“SAVE”-是否保存，选择“是”，完成程序备份
相关知识
8.此时系统开始进行备份，备份完成后返回到备份画面
相关知识
三.创建程序 1.点击屏幕中Program [Comment]选项，在CALL PROGRAM项中写入需要创建的程 序名
点击进入，在出现的CALL PROGRAM选项输入程序名， 例如“123”
相关知识
2.按回车“ENTER”键确认，进入编辑界面。
相关知识
四.选择程序 1.点击屏幕中Program [Comment]选项，在EDIT标签中点击选择Directory
相关知识
2.在出现的程序列表页面中，以光标键上下移动选择需要选择的程序
相关知识
3.按回车“ENTER”键进入编辑界面
相关知识
Eg：1：LMOVE P[1] 2：LMOVE P[2]
C
Circular 圆弧运动
工具在三个指定的点之间沿圆弧运动
Eg：1：JMOVE P[1]
2：C1MOVE P[2]
3: C2MOVE P[3]
相关知识
2）位置数据类型
P[ ]：相对位置
Eg：LMOVE P[1]
#P[ ]：绝对轴位置
Eg：LMOVE #P[1]
（1）彩色TP操作键如图3-1-5所示，按键功能及说明如表3-1-1所示。
相关知识
6. 观察位置状态
显示屏幕以关节角度或直角坐标系值显示位置信息，随着机器人的运动，屏幕上的位置 信息 不断地动态更新。屏幕上的位置信息只是用来显示的，不能修改。
7.最后点击保存“SAVE”-是否保存，选择“是”，完成程序备份
相关知识
8.此时系统开始进行备份，备份完成后返回到备份画面
相关知识
三.创建程序 1.点击屏幕中Program [Comment]选项，在CALL PROGRAM项中写入需要创建的程 序名
点击进入，在出现的CALL PROGRAM选项输入程序名， 例如“123”
相关知识
2.按回车“ENTER”键确认，进入编辑界面。
相关知识
四.选择程序 1.点击屏幕中Program [Comment]选项，在EDIT标签中点击选择Directory
相关知识
2.在出现的程序列表页面中，以光标键上下移动选择需要选择的程序
相关知识
3.按回车“ENTER”键进入编辑界面
相关知识
Eg：1：LMOVE P[1] 2：LMOVE P[2]
C
Circular 圆弧运动
工具在三个指定的点之间沿圆弧运动
Eg：1：JMOVE P[1]
2：C1MOVE P[2]
3: C2MOVE P[3]
相关知识
2）位置数据类型
P[ ]：相对位置
Eg：LMOVE P[1]
#P[ ]：绝对轴位置
Eg：LMOVE #P[1]
（1）彩色TP操作键如图3-1-5所示，按键功能及说明如表3-1-1所示。
川崎机器人培训.ppt
①.把机器人安装在没有漏洞的安全围栏内，这样，在机器人运动过程中， 可以有效防止人员进入机器人工作区。(如下图4-1)
插补
各轴坐标:六个轴单独移动
14
基准坐标(Base)
基准坐标:平行于基准坐标的ＸＹＺ轴移动,人位于机器人右侧，满
足左手定则
插补
15
工具坐标(Tool)
工具坐标定义在JT6的工具上,以JT6中心点为中心，头向外 外Z轴正方向，满足左手定则。工具坐标系随着机器人位姿 的改变而改变。 插补 当手臂向上时
川崎机器人的示教器
9
程序选择
程序
A ＋ 步骤
Ａ
Ｂ区域画面菜单
菜单
Ｂ
Ｃ区域画面菜单 Ｃ
菜单
步骤选择
程序
步骤
Ｂ区域 ⇔ Ｃ区域的切换 A ＋ 菜单
A＋
重复条件选择
＋
A
菜单
10
2、操作机器人前期准备工作
⑴保证工作区域整理整顿，清洁。 ⑵按照规定穿呆工作服、安全鞋、安全帽等 ⑶了解机器人常规参数，技术指标，了解各个开关按钮的作用 ⑷经过一定的机器人知识培训，理解机器人的安全操作守则，并严格遵守 ⑸机器人手臂上没有悬挂任何重物 ⑹通电测试各个机械臂是否能正常运行，是否有严重的杂音 ⑺手抓示教器要正确，按照要求来做，防止摔坏示教器 ⑻机器人运动时，操作者必须退到机器人的运动范围外，以免机器人失灵
3，紧急停止状态下
当机器人不正常动作，可能会引起人身受伤等的危险状况时，就立即按下任 何一个紧急停止按钮，来切断马达电源。紧急停止按钮装在控制器前面、示教器 、安全围栏上等。
执行紧急停止，可能会出现错误信息。在这样情况下，要启动机器人，应首 先复位错误，然后再打开马达电源。
插补
各轴坐标:六个轴单独移动
14
基准坐标(Base)
基准坐标:平行于基准坐标的ＸＹＺ轴移动,人位于机器人右侧，满
足左手定则
插补
15
工具坐标(Tool)
工具坐标定义在JT6的工具上,以JT6中心点为中心，头向外 外Z轴正方向，满足左手定则。工具坐标系随着机器人位姿 的改变而改变。 插补 当手臂向上时
川崎机器人的示教器
9
程序选择
程序
A ＋ 步骤
Ａ
Ｂ区域画面菜单
菜单
Ｂ
Ｃ区域画面菜单 Ｃ
菜单
步骤选择
程序
步骤
Ｂ区域 ⇔ Ｃ区域的切换 A ＋ 菜单
A＋
重复条件选择
＋
A
菜单
10
2、操作机器人前期准备工作
⑴保证工作区域整理整顿，清洁。 ⑵按照规定穿呆工作服、安全鞋、安全帽等 ⑶了解机器人常规参数，技术指标，了解各个开关按钮的作用 ⑷经过一定的机器人知识培训，理解机器人的安全操作守则，并严格遵守 ⑸机器人手臂上没有悬挂任何重物 ⑹通电测试各个机械臂是否能正常运行，是否有严重的杂音 ⑺手抓示教器要正确，按照要求来做，防止摔坏示教器 ⑻机器人运动时，操作者必须退到机器人的运动范围外，以免机器人失灵
3，紧急停止状态下
当机器人不正常动作，可能会引起人身受伤等的危险状况时，就立即按下任 何一个紧急停止按钮，来切断马达电源。紧急停止按钮装在控制器前面、示教器 、安全围栏上等。
执行紧急停止，可能会出现错误信息。在这样情况下，要启动机器人，应首 先复位错误，然后再打开马达电源。
机器人现场编程-工业机器人IO信号应用实例
故障排除子程序
.PROGRAM emergency（ ） PRINT “**error**” SWAIT retry ONI fault CALL emergency RETURN .END
主程序
SWAIT test.end JDEPART 100 SIGNAL -test.start IF SIG（a.part，-b.part） GOTO 20 IF SIG（-a.part，b.part） GOTO 30 POINT n=r GOTO 40 20 POINT n=a GOTO 40 30 POINT n=b 40 JAPPRO n,100 LMOVE n OPENI 1 TWAIT 2 LDEPART 100 GOTO 10 .END
三、机器人输入/输出信号的定义
为便于编程与程序的可读性，根据下表所列，在工业机器人示教器命令提示符“>”后定 义零件检测、分拣系统中工业机器人I/O信号命名成专用变量。 >set.end=1001 / 将放置完成信号（IN1）命名为set.end （由PLC输出信号给机器人） （由PLC输出信号给机器人）
/ 将启动测试信号（OUT1）命名为test.start （由机器人输出给PLC）
ቤተ መጻሕፍቲ ባይዱ 四、机器人控制程序
.PROGRAM main（ ） SPEED 100 ALWAYS ACCURACY 100 ALWAYS HOME OPENI 1 10 JAPPRO part，100 ONI fault CALL emergency SWAIT set.end LMOVE part CLOSEI 1 TWAIT 2 LDEPART 100 JAPPRO test，100 LMOVE test BREAK ； IGNORE fault SIGNAL test.start TWAIT 1
机器人现场编程-川崎机器人示教器的界面及基本操作
川崎机器人示教器的界面及
基本操作
一、川崎RS10L机器人示教器
机器人示教器是进行人机交互的主要设备,主要功能包括：机器人手 动操作、示教编程、参数设置、机器人状态的显示等等。
二、示教器的放置
三、示教器上的开关
紧急停止按钮 示教锁开关
触摸屏
硬件键
握杆触发开关
五、示教器上的硬件键
各轴电机上电 手动速度调节 坐标系/插补方式切换 “登录”键 “上档”键 （功能同电脑“SHIFT”键）
光标键
“上档”键 （功能同电脑SHIFT键） “轴”键
运转/暂停 键
“回车”键
六、示教器的触摸屏
A区主要为一些触摸操作键和 显示区域； B区为程序显示区域； C区为F键（Function/功能） 区域（用于显示或监控机器人 的工作状态）。
七、示教器的手持方法
• 插入示范视频
八、示教器握杆触发开关的操作
适度握下握杆
重握到底握杆
完全释放握杆
此开关为有效开关，分为“完全释放”、“适度握下”以及“完全握到
底”三种状态。 “适度握下”此开关，机器人会各轴会发出“哒”的声音，这是各轴马达
抱闸松开的声音，此时才允许手动操作机器人各轴；
如果握杆触发开关“完全握到底” ，或者“完全释放”时，马达电源将 被切断，机器人将停止动作。
八、示教器握杆触发开关的操作
基本操作
一、川崎RS10L机器人示教器
机器人示教器是进行人机交互的主要设备,主要功能包括：机器人手 动操作、示教编程、参数设置、机器人状态的显示等等。
二、示教器的放置
三、示教器上的开关
紧急停止按钮 示教锁开关
触摸屏
硬件键
握杆触发开关
五、示教器上的硬件键
各轴电机上电 手动速度调节 坐标系/插补方式切换 “登录”键 “上档”键 （功能同电脑“SHIFT”键）
光标键
“上档”键 （功能同电脑SHIFT键） “轴”键
运转/暂停 键
“回车”键
六、示教器的触摸屏
A区主要为一些触摸操作键和 显示区域； B区为程序显示区域； C区为F键（Function/功能） 区域（用于显示或监控机器人 的工作状态）。
七、示教器的手持方法
• 插入示范视频
八、示教器握杆触发开关的操作
适度握下握杆
重握到底握杆
完全释放握杆
此开关为有效开关，分为“完全释放”、“适度握下”以及“完全握到
底”三种状态。 “适度握下”此开关，机器人会各轴会发出“哒”的声音，这是各轴马达
抱闸松开的声音，此时才允许手动操作机器人各轴；
如果握杆触发开关“完全握到底” ，或者“完全释放”时，马达电源将 被切断，机器人将停止动作。
八、示教器握杆触发开关的操作
工业机器人现场编程-机器人系统连接-课件
示教器接口
连接控制柜X20
X30接口
控制柜接地
机器人本体接地
小控制柜接地
1) X20-X30：控制柜接口-机器人本体接口，控制柜到机器人本体的动力线
2) X21-X31：控制柜接口-机器人本体接口，控制柜给机器人本体的数据线
3) X19：控制柜接口，用于接入库卡示教器SmartPAD 4) X32：机器人本体接口，用于接入库卡零点校正工具，校正机器人零点 5) X11：机器人安全回路接口, 接线图根据控制柜型号不同，接线方式也不一样。 主要分为2类：
机器人系统连接
学习目标和建议
• 学习目标 ① 机器人系统连接 ② 掌握机器人本体和控制柜的连线 ③ 掌握地线和X11接头的配置
• 学习建议 掌握机器人系过配件等连接，组成一个完整的机器人系统。
机器人进行系统连接的电气接口
常见的用于机器人系统连接的插口有：
X11接线方式
X11接头
X11接头
控制柜X11接头接线完成
①—电缆管道 ②—分隔栏 ③—焊接电缆 ④—机器人电机电缆 ⑤—等电位接地导体-16mm² ⑥—数据电缆 ⑦—盖子
机器人系统连线步骤
① 将机器人本体中X31端口与控制柜中的X21端口相连；
X31端口
X21端口
X305接口
电源线接口
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 外部马达电源ON 1）使用“外部马达电源 ON”时的连接 短接 1TR 板端子块连接器 X9 的引脚 5-6，开启马达电源至 ON。在连
接器 X9 上的引脚 5和 6 之间连接一个开关或继电器触点。须使用脉冲信号， 不允许一直闭合。
2）不使用“外部马达电源 ON”时的连接 断开 1TR 板端子块连接器 X9 的引脚 5-6，在这两个引脚之间不连任
4. 外部暂停 1）使用“外部保持” 将 1TR 板端子块连接器 X9 的引脚 7-8 上的跳接线去除，按下图连接
外部暂停触点。此触点开路时，机器人将暂停。
2）不使用“外部暂停” 在 1TR 板的端子块连接器 X9 连接器上，将引脚 7-8 跳接。
5. 示教/再现（硬件输出信号） 此信号从 1TR 板端子块连接器 X8 的引脚 9-10 上输出。
三、课程预告
川崎工业机器人I/O信号的应用实例
The End！
谢谢
图所示连接安全围栏的开关触点。
2）不使用“安全围栏输入”时的连接 将1TR 板的端子块连接器 X8 的引脚 1-2，3-4跳线。
（3）外部触发开关输入（仅在示教模式下有效） 1）使用“外部触发开关输入”（使用2 个安全回路）
2）不使用“外部触发开关输入” 将 1TR 板端子块连接器 X8 的引脚 5-6 和 7-8 跳接。
一、I/O信号的连接
川崎RS10L工业机器人的硬件专用信号连接
到E20控制器的1TR 板的端子块上（X7、
X8、X9连接器）。
川崎RS10L工业机器人的通用信号（包括软 件专用信号）连接到E20的由控制器中的
1TW 板处的连接器上（CN2、CN4连
接头）。
E20控制器内部结构
一、I/O信号的连接-硬件专用信号的连接
电路数量 输入类型 输入电压 输入电流 连接器类型
32
晶体管输出
DC24 V
±10 %
0.1A或以下
37 针 D 型连接器
二、软件专用信号的编号
信号编 号 软件专用外部输出信号 软件专用外部输入信号
标准范围 1-32
1001-1032
最大范围 1-960
1001-1960
物料搬运软件专用信号（标准设置）
1. 外部控制电源 ON/OFF 1）使用“外部控制器电源 ON/OFF” 时的连接 将 1TR 板 X9 连接器端子块的引脚 3-4 开路，给引脚 1 供上＋24 V，
给引脚 2 供上 0 V，接线方法如所示。
2）不使用“外部控制器电源 ON/OFF” 时的连接
将 1TR 板 X9 连接器端子块的引脚 1-2 开路，将引脚3-4短接，接线方 法如图所示。
开关触点） 将 1TR 板的端子块连接器 X7 的引脚 3-4 和 5-6 跳线去除，并按下
图来连接紧急停止开关触点，跳接引脚 1-2 与 7-8。
2）不使用“外部紧急停止”时的连接 将1TR 板的端子块连接器 X7 的引脚 1-2，3-4，5-6，和 7-8 跳线。
（2）安全围栏输入（仅在再现模式下有效） 1） 使用“安全围栏输入”（使用2 个安全回路时） 将 1TR 板的端子块连接器 X8 的引脚 1-2 和 3-4 上的跳线去除，按下
6. 错误发生（硬件输出信号） 此信号由 1TR 板端子块连接器 X8 的引脚 11 与 12 向外部输出错误出现，
是个触点信号。
一、I/O信号的连接-通用信号的连接
通用输入/输出信号（包括软件专用信号），由控制器中的 1TW 板处理。
1）外部输入信号（外部→机器人）
1TW板 CN4连接器提供32 个输入信号，有两个由外部提供的 24V 的公 共连接：CN4 的引脚 18 和引脚 19。地线与外部电源相连，输入 24V （1GW）或 0V（1HW）。每个公共分别给 CN4 中的引脚 1-16 以及引脚 20-35 连接的 16 个通道提供电源。外部输入信号与这些引脚相连。
电路数量 输入类型 输入电压 输入电流 Байду номын сангаас接器类型
32
光电耦合器输入
DC24 V
±10 %
10 mA
37 针 D 型连接器
2）外部输出信号（机器人→外部）
1TW板 CN2连接器提供32 个输出信号。外部＋24V 电源通过 CN2 的引 脚 18 和 19，提供给输出电路。两个公共引脚（CN2 中的 36和 37 引脚） 分别提供 0 V 给 OUT1-16 和 OUT17-32 输出电路。
何电线。
3. 安全回路OFF “安全回路OFF”信号能从外部切断马达电源。当此信号断开时，马达
电源 OFF。可使用以下三类安全回路输入信号。 （1）外部紧急停止（在示教和再现模式下有效） （2）安全围栏输入（仅在再现模式下有效） （3）外部触发开关输入（仅在示教模式下有效）
（1）外部紧急停止（在示教和再现模式下有效） 1）使用“外部紧急停止”时的连接（使用 2 个安全回路，直接连接外部
