LM324组成的简易过流自锁保护电路

LM324组成的简易过流自锁保护电路

LM324组成的简易过流自锁保护电路
本电路与直流稳压电源配合使用,可防止电源过流损坏。

电路见下图所示,正常情况下IC1-1⑨脚电位高于⑩脚电位,⑧脚输出低电位,IC-2{14}脚也输出低电位,继电器J不动作,LED发绿光。

当负载电流超过设定值时,IC-1⑩脚电位高于⑨脚电位,⑧脚输出高电平,IC-2{14}脚也输出高电平,使VD导通,J吸合,负载电源切断,LED发红光;与此同时,{14}脚高电平通过R4反馈到输入端{12}脚,使这一状态自锁。

只有过流原因解除、并按一下按钮S后,电路才恢复正常。

电路见图,正常情况下IC1-1⑨脚电位高于⑩脚电位,⑧脚输出低电位,IC-2{14}脚也输出低电位,继电器J不动作,LED发绿光。

当负载电流超过设定值时,IC-1⑩脚电位高于⑨脚电位,⑧脚输出高电平,IC-2{14}脚也输出高电平,使VD导通,J吸合,负载电源切断,LED发红光;与此同时,{14}脚高电平通过R4反馈到输入端{12}脚,使这一状态自锁。

只有过流原因解除、并按一下按钮S后,电路才恢复正常。

R2是负载电流取样电阻,调节W可改变最大允许电流。

lm324放大电路

lm324放大电路

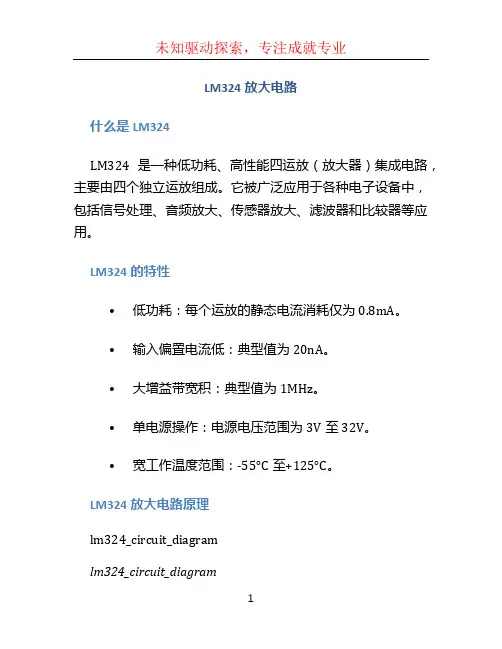

LM324放大电路什么是LM324LM324是一种低功耗、高性能四运放(放大器)集成电路,主要由四个独立运放组成。

它被广泛应用于各种电子设备中,包括信号处理、音频放大、传感器放大、滤波器和比较器等应用。

LM324的特性•低功耗:每个运放的静态电流消耗仅为0.8mA。

•输入偏置电流低:典型值为20nA。

•大增益带宽积:典型值为1MHz。

•单电源操作:电源电压范围为3V至32V。

•宽工作温度范围:-55°C至+125°C。

LM324放大电路原理lm324_circuit_diagramlm324_circuit_diagram图中显示了一个基本的LM324放大电路。

该电路包含一个单端输入放大器,其增益由电阻R1和R2决定。

运放的负反馈通过电阻R2连接到运放的直流输入端。

输入信号经过电阻R1进入非反相输入端,同时通过电容C1和电阻R1提供交流路径。

C1和R1一起形成一个高通滤波器,以阻止低频信号通过。

输出信号通过电容C2提供直流耦合,并通过电阻R4提供负载电压。

此外,电容C2还提供对地的路径,用于引入反相输入。

通过调整电阻R1和R2的比例,可以改变放大器的增益。

通常,增益由下式计算:增益(A)= 1 + (R2 / R1)使用LM324设计放大电路下面是一个简单的例子,展示如何使用LM324设计一个放大电路。

LM324放大电路电路元件:- LM324运放- 电阻R1 = 10kΩ- 电阻R2 = 100kΩ- 电容C1 = 1uF- 电容C2 = 10uF电路连接:- R1连接到非反相输入端- R2连接到反相输入端和输出端- C1连接到非反相输入端和地- C2连接到输出端和地电路图示:![lm324_circuit_design](lm324_circuit_design.png)电路功能:该电路是一个非反相放大器,其增益由R1和R2来决定。

输入信号经过C1和R1进入非反相输入端,经过放大后输出到C2并提供负载电压。

LM324应用电路设计

LM324应用电路设计

电网络实验报告——基于运放LM324的波形发生器指导教师:邵定国 学 生:袁同浩 学 号:137212442013-10-13上海大学目录摘要 (2)一三角波发生电路 (3)二正弦信号 (5)三正弦波和三角波的叠加。

(6)四滤波环节 (8)五比较环节 (10)小结 (12)附录 (13)摘要本文使用LM324芯片的4个集成运算放大器实现了三角波发生电路、同相加法器、二阶RC网络有源滤波器和滞回比较器。

每个子电路分别使用一个运放。

首先搭建出三角波发生电路,发出频率为2K HZ峰峰值为4V的三角波,记为;然后用信号发生器发出频率为500HZ、最大值为0.1V的正弦波信号;随后将两个信号送到同相加法器得到信号;再将送入滤波器,将三角波信号滤除,得到正弦信号记为;最后将和三角波信号分别送到滞回比较器的反相端和同相端,进行比较同时输出方波信号。

一三角波发生电路三角波发生电路如图1所示。

电阻R1和R3构成正反馈,C1和R2构成负反馈。

输出电压由5.1V的稳压管钳位。

R3图4 三角波发生电路记运放的同相端和反相端电压分别为:、。

当大于时,放大器输出端输出,是稳压管电压,实际在5.6V左右。

此时电容C1被充电,电容C1上电压线性增大。

反之,电容C1上的电压线性减小。

所以可以从C1上取出三角波。

三角波的频率三角波幅值其中,是稳压管V1和V2的稳压值。

按照要求,f为2kHZ。

三角波幅值为2V。

取,R3=10K,R1=5.5K,C1=0.1uF。

则可计算得到R2的值:实际仿真时,进行了微调,最终R2取值4k。

仿真结果如图2所示。

图 2 三角波波形二正弦信号正弦信号由信号发生器发出,其仿真波形如图3所示。

图3 正弦波波形从图中可见,该波形频率为500HZ,最大值为100mV。

三正弦波和三角波的叠加。

叠加的过程本文采用的是使用运放搭建的同相加法电路。

同相加法器的电路结构如图4所示。

Uo1图4 同相加法器电路结构该电路的要求是能够对不进行放大,而对放大10倍。

LM321应用

LM321应用

LM324集成芯片内部电路分析与典型应用摘要:LM324 四运放的应用LM324 是四运放集成电路,它采用14 脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。

每一组运算放大器可用图1 所示的符号来表示,它有5 个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo 的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端Vo 的信号与该输入端的相位相同。

LM324 的引脚排列见图2。

图1 图 2由于LM324 四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电,由R1、R2 组成1/2V+偏置,C1 是消振电容。

放大器电压放大倍数Av 仅由外接电阻Ri、Rf 决定:Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值,Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri 与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co 和Ci 为耦合电容。

同相交流放大器见附图同相交流放大器的特点是输入阻抗高其中的R1 R2 组成1/2V+分压电路通过R3 对运放进行偏置。

电路的电压放大倍数Av 也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3。

R4 的阻值范围为几千欧姆到几十千欧姆。

交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai 输入电阻高,运放A1-A4 均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0 的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

LM324四运放集成电路图文详解

LM324四运放集成电路图文详解

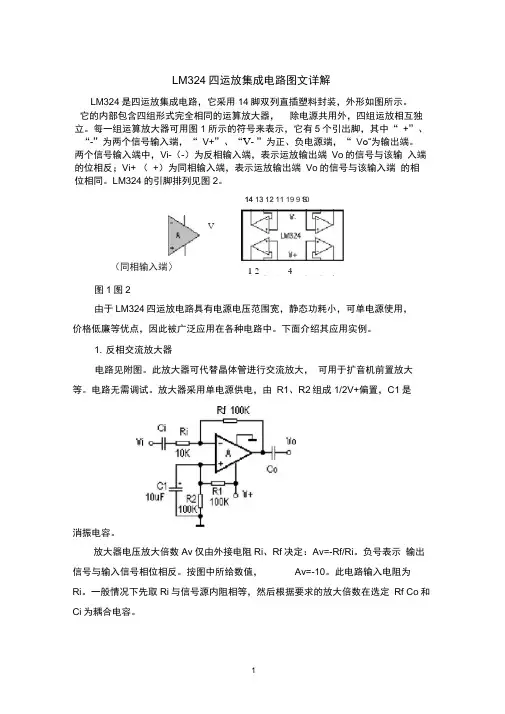

LM324四运放集成电路图文详解LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独 立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“ +”、 “-”为两个信号输入端,“ V+”、“V - ”为正、负电源端,“ Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端 Vo 的信号与该输 入端的位相反;Vi+ ( +)为同相输入端,表示运放输出端 Vo 的信号与该输入端 的相位相同。

LM324的引脚排列见图2。

图1图2 由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用, 价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

1. 反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大, 可用于扩音机前置放大 等。

电路无需调试。

放大器采用单电源供电,由 R1、R2组成1/2V+偏置,C1是消振电容。

放大器电压放大倍数Av 仅由外接电阻Ri 、Rf 决定:Av=-Rf/Ri 。

负号表示 输出信号与输入信号相位相反。

按图中所给数值, Av=-10。

此电路输入电阻为 Ri 。

一般情况下先取Ri 与信号源内阻相等,然后根据要求的放大倍数在选定 Rf Co 和Ci 为耦合电容。

(同相输入端〉Vo13 12 11 19 9 S 1014 13 12 1 41 22. 同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为Rd R4的阻值范围为几千欧姆到几十千欧姆。

3. 交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0 的情况,故各放大器电压放大倍数均为1 ,与分立元件组成的射极跟随器作用相同R1、R2组成1/2V+偏置,静态时A1输出端电压为1/2V+,故运放A2-A4输出端亦为1/2V+,通过输入输出电容的隔直作用,取出交流信号,形有源带通滤波器许多音响装置的频谱分析器均使用此电路作为带通滤波器,以选出各个不同频段的信号,在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。

LM及其常用应用电路用法

LM及其常用应用电路用法

L M32 4 lm124、lm224和lm324引脚功能及内部电路完全一致。

324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。

可工作在单电源下,电压范围是3.0V-32V或+16V.LM324的特点:1.短跑保护输出2.真差动输入级3.可单电源工作:3V-32V4.低偏置电流:最大100nA(LM324A)5.每封装含四个运算放大器。

6.具有内部补偿的功能。

7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图(管脚图)LM324应用电路图:1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图????????????3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图LM324引脚图资料与电路应用LM324引脚图资料与电路应用 LM324资料: LM324为四运放集成电路,采用14脚双列直插塑料封装。

,内部有四个运算放大器,有相位补偿电路。

电路功耗很小,lm324工作电压范围宽,可用正电源3~30V,或正负双电源±1.5V~±15V工作。

它的输入电压可低到地电位,而输出电压范围为O~Vcc。

它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互单独。

每一组运算放大器可用如图所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324引脚排列见图1。

2。

lm124、lm224和lm324引脚功能及内部电路完全一致。

lm124是军品;lm224为工业品;而lm324为民品。

LM324中文资料

LM324中文资料

LM324中文资料如下:四运算放大器LM324可工作在单电源下,电压范围是3.0V-32V或+16V.1.短跑保护输出1.短跑保护输出2.真差动输入级3.可单电源工作:3V-32V4.低偏置电流:最大100nA(LM324A)5.每封装含四个运算放大器。

6.具有内部补偿的功能。

7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324中文资料之管脚图LM324中文资料之应用电路图:1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器7.LM324滞后比较器电路图LM324中文资料单元电路的设计与参数计算1.系统电源模块在图1中,220V市电经220V/40V变压器降压后得到的40V交流电压,经过一个全波整流滤波后可得到+48V左右的电压供给调整管,作为电源对外输出。

另外使用的辅助电源经三端稳压器LM7812、LM7912得到+12V、-12V,再经过LM7805、LM7905得到+5V、-5V的电压。

-5V提供给OP07的负电源,+12V、-12V提供给LM324工作。

辅助电源位芯片提供工作电流及系统本身的工作电源。

另外OP07的正电源由33V稳压管提供。

系统电源模块原理2.电压调整模块该稳压电源中的电压调整模块电路如图2所示。

其中调整管采用场效应管组成,以实现大电流输出,由于该设计要求Iomax=5A,Iomin=0A,Pm=(Vimax-Vomin)Iomax=(30×5)=150W,因此,本电路中的调整管可选TL431电路的比较放大采用运放OP07,CPU通过DAC控制输出电压,再由R9、R10、RP组成的取样电路进行电压采样。

场效应管和OP07、LM324及取样电路构成的负反馈电路可实现调节输出电压的目的(稳压)。

电压调整模块原理3.过流保护电路的设计电路中的过流保护由电流采样经LM324比较器来控制继电器断合组成。

LM324四运放集成电路

LM324四运放集成电路

LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2。

图1 图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

反相交流放大器电路见图3。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电,由R1、R2组成1/2V+偏置,C1是消振电容。

图3放大器电压放大倍数Av仅由外接电阻Ri、Rf决定:Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值,Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

同相交流放大器见图4。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

图4交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

图5R1、R2组成1/2V+偏置,静态时A1输出端电压为1/2V+,故运放A2-A4输出端亦为1/2V+,通过输入输出电容的隔直作用,取出交流信号。

LM324设计的LED电平指示器电路图

LM324设计的LED电平指示器电路图

LM324设计的LED电平指示器电路图本文介绍用LM324制作的两款LED电平指示器电路。

LED电平指示器常应用于音频电路及功放电路中的输出电平指示。

LM324是四运放集成电路.1、首先介绍的LED电平指示器带有可调增益放大级,既可以接在音频功放电路的输出端,作为功放输出电平指示,也可以接在音频前置放大电路输出端(音量控制电路之前),作为前置级的电平指示器。

电路见下图电路中,由LM324运放构成一个增益可调的放大前级,可调电阻RP用来调节增益量;LED驱动电路由三极管V、电容器C3、稳压二极管VS,电阻器R1一Rn、发光二极管VLl 一VLn和二极管VD1一VDn组成。

来自功率放大器或前置放大器的音频输人信号经C2藕合加至LM324运放的5脚,经LM324和三极管放大后,从三极管的发射极输出信号电压,将VLl一V Ln逐级点亮。

音频输人信号越强,点亮发光二极管的个数也越多。

元器件选择R01-R05和R1-Rn选用1/4W碳膜电阻器或金属膜电阻器。

RP选用超小型电位器或立式可变电阻器。

C1-C3均选用耐压值为16V的铝电解电容器。

VD1-VDn选用1 N4148型硅开关二极管或2AP5VS选用1/2W、3.6V的硅稳压二极管。

VU-V Ln均选用币5mm的红色高亮度发光二极管。

V选用C8050或58050、3 DG8050型硅NPN晶体管。

IC选用LM324型运算放大集成电路。

2、下面介绍的LED电平指示器自身不带增益放大电路,可用于音频功放输出端的电平指示器。

但是本电平指示器有移动点光式和逐级点亮式两种显示方式可以选择。

电路原理图见附图所示。

当输入音频信号电平小于0.7 V时,Nl输出高电平,将VLI点亮;当输入信号电平在0.7-1.4V之间时,N2输出高电平,一方面使V L2点亮,另一方面通过V D6使N1的反相输人端变为高电平,使N1输出低电平,VLI熄灭。

同理,若输入信号电平变高,则VL1和V L4将会分别点亮,呈移动点光式的显示。

LM324 是四运放集成电路

LM324 是四运放集成电路

LM324 是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-” 为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

LM324作反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定:Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值, Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

LM324作同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

LM324作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

LM324电压比较器电路图和应用

LM324电压比较器电路图和应用

电压比较器‎基本原理及‎设计应用本文主要介‎绍电压比较‎器基本概念‎、工作原理及‎典型工作电‎路,并介绍一些‎常用的电压‎比较器。

电压比较器‎(以下简称比‎较器)是一种常用‎的集成电路‎。

它可用于报‎警器电路、自动控制电‎路、测量技术,也可用于V‎/F变换电路‎、A/D变换电路‎、高速采样电‎路、电源电压监‎测电路、振荡器及压‎控振荡器电‎路、过零检测电‎路等。

什么是电压‎比较器简单地说,电压比较器‎是对两个模‎拟电压比较‎其大小(也有两个数‎字电压比较‎的,这里不介绍‎),并判断出其‎中哪一个电‎压高,如图1所示‎。

图1(a)是比较器,它有两个输‎入端:同相输入端‎(“+”端) 及反相输入‎端(“-”端),有一个输出‎端Vout‎(输出电平信‎号)。

另外有电源‎V+及地(这是个单电‎源比较器),同相端输入‎电压VA,反相端输入‎V B。

VA和VB‎的变化如图‎1(b)所示。

在时间0~t1时,VA>VB;在t1~t2时,VB>VA;在t2~t3时,VA>VB。

在这种情况‎下,Vout的‎输出如图1‎(c)所示:VA>VB时,Vout输‎出高电平(饱和输出);VB>VA时,Vout输‎出低电平。

根据输出电‎平的高低便‎可知道哪个‎电压大。

如果把VA‎输入到反相‎端,VB输入到‎同相端,VA及VB‎的电压变化‎仍然如图1‎(b)所示,则Vout‎输出如图1‎(d)所示。

与图1(c)比较,其输出电平‎倒了一下。

输出电平变‎化与VA、VB的输入‎端有关。

图2(a)是双电源(正负电源)供电的比较‎器。

如果它的V‎A、VB输入电‎压如图1(b)那样,它的输出特‎性如图2(b)所示。

VB>VA时,Vout输‎出饱和负电‎压。

如果输入电‎压VA与某‎一个固定不‎变的电压V‎B相比较,如图3(a)所示。

此VB称为‎参考电压、基准电压或‎阈值电压。

如果这参考‎电压是0V‎(地电平),如图3(b)所示,它一般用作‎过零检测。

lm324芯片常用电路

lm324芯片常用电路

LM324四运放的应用LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“V o”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端V o的信号与该输入端的相位相同。

LM324的引脚排列见图2。

图 1 图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

●反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电,由R1、R2组成1/2V+偏置,C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定:Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值,Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

●同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

●交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

LM324应用电路图

LM324应用电路图

LM324系列运算放大器就是价格便宜得带差动输入功能得四运算放大器。

可工作在单电源下,电压范围就是3、0V-32V或+16V、LM324得特点:1、短跑保护输出2、真差动输入级3、可单电源工作:3V-32V4、低偏置电流:最大100nA(LM324A)5、每封装含四个运算放大器。

6、具有内部补偿得功能。

7、共模范围扩展到负电源8、行业标准得引脚排列9、输入端具有静电保护功能LM324引脚图(管脚图)LM324应用电路图:1、LM324电压参考电路图2、LM324多路反馈带通滤波器电路图3、LM324高阻抗差动放大器电路图4、LM324函数发生器电路图5、LM324双四级滤波器6、LM324维思电桥振荡器电路图7、LM324滞后比较器电路图恒流源运算放大器LM324得D单元构成恒流源,使用中为保证恒流源得线性度,应充分保证电阻R16与R17阻值不小于R14与R15得10倍,且R14与R15、R16与R17两两之间阻值误差要尽可能地小,只有这样才能保证锯齿波得线性度,调试时有时测得得锯齿波为下凹得,这就是由于R14与R15或R16与R17两个电阻之间阻值有较大得差值造成得。

本文就高性能集成四运放LM324得参数,进行实用电路设计,论述电路原理。

LM324就是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它得内部包含四组形式完全相同得运算放大器, 除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示得符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo得信号与该输入端得位相反;Vi+(+)为同相输入端,表示运放输出端Vo得信号与该输入端得相位相同。

LM324得引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

LM324系列电路

LM324系列电路

LM324的应用电路及原理LM324的应用电路及原理LM324作反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定:Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值, Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

LM324作同相交流放大器同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

见下图。

LM324作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

R1、R2组成1/2V+偏置,静态时A1输出端电压为1/2V+,故运放A2-A4输出端亦为1/2V+,通过输入输出电容的隔直作用,取出交流信号,形成三路分配输出。

采用四运放LM324设计的高灵敏度声音探听器采用四运放LM324设计的高灵敏度声音探听器LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。

LM324 pdf每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端Vo 的信号与该输入端的相位相同。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。

可工作在单电源下,电压范围是3.0V-32V或+16V.LM324的特点:1.短跑保护输出2.真差动输入级3.可单电源工作:3V-32V4.低偏置电流:最大100nA(LM324A)5.每封装含四个运算放大器。

6.具有内部补偿的功能。

7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图(管脚图)LM324应用电路图:1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图恒流源运算放大器LM324的D单元构成恒流源,使用中为保证恒流源的线性度,应充分保证电阻R16与R17阻值不小于R14与R15的10倍,且R14与R15、R16与R17两两之间阻值误差要尽可能地小,只有这样才能保证锯齿波的线性度,调试时有时测得的锯齿波为下凹的,这是由于R14与R15或R16与R17两个电阻之间阻值有较大的差值造成的。

本文就高性能集成四运放LM324的参数,进行实用电路设计,论述电路原理。

LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

LM324作反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定:Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值, Av=-10。

此电路输入电阻为R i。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

LM324作同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

LM324作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

R1、R2组成1/2V+偏置,静态时A1输出端电压为1/2V+,故运放A2-A4输出端亦为1/2V+,通过输入输出电容的隔直作用,取出交流信号,形成三路分配输出。

LM324作有源带通滤波器许多音响装置的频谱分析器均使用此电路作为带通滤波器,以选出各个不同频段的信号,在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。

这种有源带通滤波器的中心频率 ,在中心频率fo处的电压增益Ao=B3/2B1,品质因数 ,3dB带宽B=1/(п*R3*C)也可根据设计确定的Q、fo、Ao值,去求出带通滤波器的各元件参数值。

R1=Q/(2пfoAoC),R2=Q/((2Q2-Ao)*2пfoC),R3=2Q/(2пfoC)。

上式中,当fo=1KHz时,C取0.01Uf。

此电路亦可用于一般的选频放大。

此电路亦可使用单电源,只需将运放正输入端偏置在1/2V+并将电阻R2下端接到运放正输入端既可。

LM324应用作测温电路见附图。

感温探头采用一只硅三极管3DG6,把它接成二极管形式。

硅晶体管发射结电压的温度系数约为-2.5mV/℃,即温度每上升1度,发射结电压变会下降2.5mV。

运放A1连接成同相直流放大形式,温度越高,晶体管BG1压降越小,运放A1同相输入端的电压就越低,输出端的电压也越低。

这是一个线性放大过程。

在A1输出端接上测量或处理电路,便可对温度进行指示或进行其它自动控制。

LM324应用作比较器当去掉运放的反馈电阻时,或者说反馈电阻趋于无穷大时(即开环状态),理论上认为运放的开环放大倍数也为无穷大(实际上是很大,如LM324运放开环放大倍数为100dB,既10万倍)。

此时运放便形成一个电压比较器,其输出如不是高电平(V+),就是低电平(V-或接地)。

当正输入端电压高于负输入端电压时,运放输出低电平。

附图中使用两个运放组成一个电压上下限比较器,电阻R1、R1ˊ组成分压电路,为运放A1设定比较电平U1;电阻R2、R2ˊ组成分压电路,为运放A2设定比较电平U2。

输入电压U1同时加到A1的正输入端和A2的负输入端之间,当Ui >U1时,运放A1输出高电平;当Ui<U2,则当输入电压Ui越出[U2,U1]区间范围时,LED点亮,这便是一个电压双限指示器。

若选择U2 > U1,则当输入电压在[U2,U1]区间范围时,LED点亮,这是一个“窗口”电压指示器。

此电路与各类传感器配合使用,稍加变通,便可用于各种物理量的双限检测、短路、断路报警等。

LM324应用作单稳态触发器见附图1。

此电路可用在一些自动控制系统中。

电阻R1、R2组成分压电路,为运放A1负输入端提供偏置电压U1,作为比较电压基准。

静态时,电容C1充电完毕,运放A1正输入端电压U2等于电源电压V+,故A1输出高电平。

当输入电压Ui变为低电平时,二极管D1导通,电容C1通过D1迅速放电,使U2突然降至地电平,此时因为U1>U2,故运放A1输出低电平。

当输入电压变高时,二极管D1截止,电源电压R3给电容C1充电,当C1上充电电压大于U1时,既U2> U1,A1输出又变为高电平,从而结束了一次单稳触发。

显然,提高U1或增大R 2、C1的数值,都会使单稳延时时间增长,反之则缩短。

如果将二极管D1去掉,则此电路具有加电延时功能。

刚加电时,U1>U2,运放A1输出低电平,随着电容C1不断充电,U2不断升高,当U2>U1时,A1输出才变为高电平。

参考图2。

新晔电子(Serial) 755-26935050 Fax:755-26935923文晔科技有限公司(Wintech Microelectronic)Tel:755-26743880 Fax:755-26743990艾睿电子中国有限公司(Arrow) Tel:755-83592920 Fax:755-83592377安富利香港有限公司Tel:755-83781886 Fax:755-83780079、cD4046是通用的CMOS锁相环集成电路,其特点是电源电压范围宽(为3V-18V),输入阻抗高(约10 0MΩ),动态功耗小,在中心频率f0为10kHz下功耗仅为600μW,属微功耗器件。

CD4046的引脚排列,采用16脚双列直插式,各管脚功能:1脚相位输出端,环路人锁时为高电平,环路失锁时为低电平。

2脚相位比较器Ⅰ的输出端。

3脚比较信号输入端。

4脚压控振荡器输出端。

5脚禁止端,高电平时禁止,低电平时允许压控振荡器工作。

6、7脚外接振荡电容。

8、16脚电源的负端和正端。

9脚压控振荡器的控制端。

10脚解调输出端,用于FM解调。

11、12脚外接振荡电阻。

13脚相位比较器Ⅱ的输出端。

14脚信号输入端。

15脚内部独立的齐纳稳压管负极。

LM339类似于增益不可调的运算放大器.每个比较器有两个输入端和一个输出端.两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示.用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压.当“+”端电压高于“-”端时,输出管截止,相当于输出端开路.当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位.两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把L M339用在弱信号检测等场合是比较理想的.LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K).选不同阻值的上拉电阻会影响输出端高电位的值.因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值.另外,各比较器的输出端允许连接在一起使用.________________________________________________________________LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用.LM339集成块采用DIP-14或SOP-14的封装.LM339使用灵活,应用广泛.与IR2339、ANI339、SF339等系列产品兼容.______________________________________________________________LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

________________________________________________________LM386是一种音频集成功放,具有自身功耗低、电压增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点,广泛应用于录音机和收音机之中。

相关文档
最新文档
