变电站综合自动化系统的组成和主要功能
变电站自动化系统
变电站自动化系统变电站自动化系统是指利用先进的信息技术和自动控制技术，对变电站进行监测、控制和管理的系统。
它通过采集变电站各个设备的运行状态、参数和数据信息，实现对设备的远程监控、自动控制和智能化管理，提高变电站的运行效率和可靠性。
一、系统架构变电站自动化系统由监控子系统、控制子系统、通信子系统和管理子系统组成。
1. 监控子系统：负责采集变电站设备的运行状态、参数和数据信息，包括变压器、隔离开关、断路器、电流互感器等。
监控子系统可以实时显示设备的运行状态，监测设备的温度、压力、电流、电压等参数，并能够进行故障诊断和预警。
2. 控制子系统：根据监控子系统采集到的数据信息，对变电站设备进行自动控制和调度。
控制子系统可以实现设备的远程开关、调节和保护，确保变电站的正常运行。
3. 通信子系统：负责变电站自动化系统内部各个子系统之间的数据传输和通信。
通信子系统采用现代化的通信技术，如光纤通信、无线通信等，确保数据的可靠传输和实时更新。
4. 管理子系统：对变电站自动化系统进行综合管理和监控。
管理子系统可以对变电站的运行状态、设备参数、故障信息进行统计、分析和报表生成，为变电站的运维管理提供决策支持。
二、功能特点1. 远程监控与控制：变电站自动化系统可以实现对变电站设备的远程监控和控制，无需人工现场操作，大大提高了运维效率和安全性。
2. 自动化调度：根据变电站设备的运行状态和负荷需求，自动化系统可以进行设备的自动调度和控制，实现电力系统的优化运行。
3. 故障诊断与预警：自动化系统可以对变电站设备进行故障诊断和预警，及时发现设备的异常状态，并提供相应的处理建议，减少故障对变电站运行的影响。
4. 数据分析与报表生成：自动化系统可以对变电站设备的运行数据进行统计、分析和报表生成，为运维管理提供决策支持和参考依据。
5. 安全保护与应急处理：自动化系统可以实现对变电站设备的安全保护和应急处理，及时切除故障设备，确保变电站的安全运行。
变电站综合自动化系统
变电站综合自动化系统在电力系统中，变电站是连接输电网和配电网的重要环节，是电能转换、分配和控制的关键组成部分。
为了提高变电站的运行效率和安全性，变电站综合自动化系统应运而生。
一、系统架构1. 主控系统主控系统是变电站综合自动化系统的核心，负责整体的监控、管理和控制。
通常由人机界面、数据采集与处理、远程通信等模块组成，能够实时监测变电站各种设备的状态并调度控制。
2. 保护系统保护系统是变电站综合自动化系统的重要组成部分，用于实时监测电力系统的运行状态，及时发现故障并采取相应的保护措施，确保电网的稳定运行。
3. 辅助设备系统辅助设备系统包括通风、照明、消防等设备，为变电站的安全运行提供支持。
二、功能特点1. 实时监控变电站综合自动化系统能够实时监测各种设备的运行状态，及时发现问题并作出相应处理，有效减少事故发生的可能性。
2. 自动化控制系统能够根据预设的逻辑和参数实现自动化控制，提高变电站的运行效率和精度。
3. 远程通信通过网络通信技术，可以实现对变电站的远程监控和操作，方便操作人员进行远程调度。
三、发展趋势随着信息技术的不断发展，变电站综合自动化系统也在不断完善和智能化。
未来，随着物联网、云计算等技术的广泛应用，变电站综合自动化系统将更趋于智能和自动化，实现更高效、安全、可靠的电力系统运行。
四、结语变电站综合自动化系统作为电力系统的重要组成部分，发挥着关键作用。
通过不断完善和创新，可以更好地适应电力系统的发展需求，提升变电站的运行效率和安全性。
希望在未来的发展中，变电站综合自动化系统可以发挥更大的作用，推动电力系统的可持续发展。
变电站综合自动化---教学大纲
变电站综合自动化---教学大纲标题：变电站综合自动化---教学大纲
引言概述：
变电站综合自动化是电力系统中的重要组成部份，它通过自动化技术实现对变电站设备的监测、控制和保护，提高了电力系统的运行效率和安全性。
因此，对于电力工程专业的学生来说，学习变电站综合自动化是非常重要的。
本文将针对这一主题进行详细的教学大纲设计。
一、基础知识
1.1 变电站综合自动化的概念和作用
1.2 变电站综合自动化系统的组成和功能
1.3 变电站综合自动化技术的发展历程和应用领域
二、自动化控制
2.1 变电站综合自动化系统的控制原理
2.2 变电站综合自动化系统的控制策略
2.3 变电站综合自动化系统的控制模式
三、监测与诊断
3.1 变电站综合自动化系统的监测技术
3.2 变电站综合自动化系统的故障诊断方法
3.3 变电站综合自动化系统的数据分析与处理
四、保护与安全
4.1 变电站综合自动化系统的保护原理
4.2 变电站综合自动化系统的安全措施
4.3 变电站综合自动化系统的应急处理方法
五、实践应用
5.1 变电站综合自动化系统的实际案例分析
5.2 变电站综合自动化系统的工程设计与施工
5.3 变电站综合自动化系统的运行与维护
结论：
通过以上的教学大纲设计，学生可以系统地学习变电站综合自动化的基础知识、自动化控制、监测与诊断、保护与安全以及实践应用等方面的内容，从而为将来从事电力工程相关工作打下坚实的基础。
同时，教学大纲的设计也有助于提高学生的综合素质和实践能力，促进电力系统的现代化发展。
简述变电站综合自动化系统的结构及组成
简述变电站综合自动化系统的结构及组成
变电站综合自动化系统是指用于实现变电站自动化控制和监视的一种集成化系统。
该系统通过集成各种自动化设备和软件，实现对变电站的综合监控、保护、控制和通信等功能。
变电站综合自动化系统的结构主要包括以下几个方面：
1. 数据采集系统：负责采集各种传感器和仪器的输入数据，如电流、电压、温度等。
通常采用PLC、RTU等设备来实现数
据采集。
2. 控制系统：负责对变电站设备的控制操作，包括开关的控制、断路器的操作、遥控等。
通常采用主站与站控器相结合的方式，使用远动装置来实现远距离的控制功能。
3. 保护系统：负责对变电设备和电力系统进行保护，包括对电流、电压、频率等参数进行监测和保护。
通常采用继电器保护装置、差动保护装置等设备来实现。
4. 监控系统：负责对变电站设备及电力系统的状态进行监测和显示，包括对各种仪器设备的状态、运行参数等进行实时监控，并通过人机界面显示给操作人员。
通常采用SCADA系统来实现。
5. 通信系统：负责变电站内各个设备之间的通信以及变电站与上级调度中心之间的通信。
通常采用通信协议如IEC 61850等
来实现设备之间的互联互通。
综合自动化系统通常还包括数据存储、数据处理分析、故障诊断、报警管理等功能，以及人机界面、报表输出、事件记录等辅助功能。
总而言之，变电站综合自动化系统主要由数据采集系统、控制系统、保护系统、监控系统和通信系统等组成，通过集成和协调各个子系统，实现对变电站设备和电力系统的快速、准确的运行控制和监视。
变电站综合自动化系统的结构形式和配置

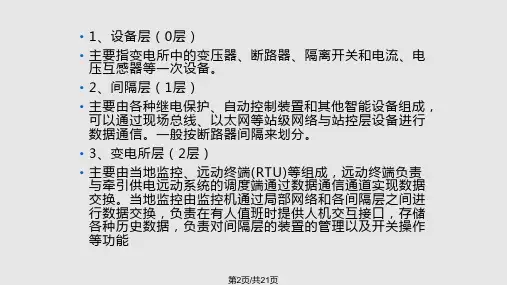

• （1）分层（级）分布式的配置系统采用按功 的分布式多CPU系统
• （2）继电保护相对独立 • （3）具有与系统控制中心通信功能 • （4）模块化结构，可靠性高 • （5）室内工作环境好，管理维护方便
能划分
第5页/共21页
分层分布式系统集中组屏结构的综合自动化系统框图(一)
第6页/共21页
分层分布式系统集中组屏结构的综合自动化系统框图(二)
第11页/共21页
全分散式结构形式
• 将每个电网元件（包括变压器，高、低压线路，电容器等）的保护、控制、测量功能设计安装在同一个微 机装置中，并且分散安装在各个开关柜中，然后通过通信网络和监控主机进行信息交换。这种结构形式中， 主控室内只有监控用的微机和直流操作电源及网络信号集中转换的柜子，主控室结构简单，设备环境好， 检修更方便。
护控制模式 • 分层是指变电所综合自动化系统按逻辑上划分为三层，即站级管理层、通信层、间
隔层
第17页/共21页
综合自动化技术发展方向
• 系统结构的转变 • 智能电子装置的发展 • 光感互感器的应用 • 监控系统的发展 • 人工智能技术的发展应用
第18页/共21页
通信方式的发展
•以太网通信结构
•
是一种总线型拓扑结构，增减用户方便，某一节点故障不影响其他部分工作。
第9页/共21页
调度端
牵引变电所
监控机 监控机
变
电
所
主
控
通信网络
室
高压电气设备及高压开关柜
高 压 室
视 屏 盘当 地 监 控 盘1主 变 盘 # 1馈 线 盘 10并 补 盘2主 变 盘 # 计 量 盘交 流 盘直 流 盘
第10页/共21页
变电站综合自动化复习题

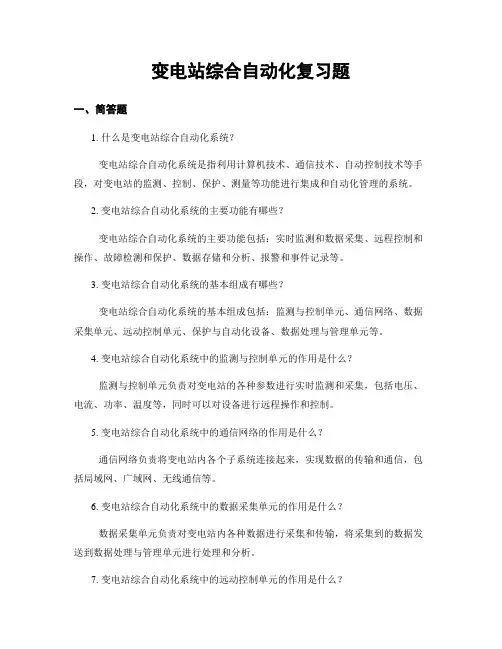

变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用计算机技术、通信技术、自动控制技术等手段，对变电站的监测、控制、保护、测量等功能进行集成和自动化管理的系统。
2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：实时监测和数据采集、远程控制和操作、故障检测和保护、数据存储和分析、报警和事件记录等。
3. 变电站综合自动化系统的基本组成有哪些？变电站综合自动化系统的基本组成包括：监测与控制单元、通信网络、数据采集单元、远动控制单元、保护与自动化设备、数据处理与管理单元等。
4. 变电站综合自动化系统中的监测与控制单元的作用是什么？监测与控制单元负责对变电站的各种参数进行实时监测和采集，包括电压、电流、功率、温度等，同时可以对设备进行远程操作和控制。
5. 变电站综合自动化系统中的通信网络的作用是什么？通信网络负责将变电站内各个子系统连接起来，实现数据的传输和通信，包括局域网、广域网、无线通信等。
6. 变电站综合自动化系统中的数据采集单元的作用是什么？数据采集单元负责对变电站内各种数据进行采集和传输，将采集到的数据发送到数据处理与管理单元进行处理和分析。
7. 变电站综合自动化系统中的远动控制单元的作用是什么？远动控制单元负责对变电站内的设备进行远程控制和操作，可以实现对开关、刀闸、隔离开关等设备的远程操作。
8. 变电站综合自动化系统中的保护与自动化设备的作用是什么？保护与自动化设备负责对变电站内的设备和电路进行保护和自动化控制，包括差动保护、过电流保护、接地保护等。
9. 变电站综合自动化系统中的数据处理与管理单元的作用是什么？数据处理与管理单元负责对采集到的数据进行处理、存储和分析，同时提供数据查询、报表生成、故障诊断等功能。
10. 变电站综合自动化系统的优势有哪些？变电站综合自动化系统的优势包括：提高运行效率和可靠性、减少人工操作和维护成本、提供实时监测和报警功能、提供数据分析和故障诊断等。
变电站综合自动化系统
变电站综合自动化系统
变电站综合自动化系统是指用电子、通信和控制技术实现
对变电站设备和过程的监测、控制和管理的智能化系统。
其主要功能包括变电站设备状态监测、故障诊断、数据采
集和处理、远程控制和操作、报警与录波、安全保护等。
变电站综合自动化系统由以下几个主要组成部分构成：
1. 变电站智能终端单元 (RTU)：用于采集变电站各种设备
的模拟量和数字信号，并将数据传输给主站进行处理。
RTU还可以接收主站的控制命令，执行远程操作。
2. 主站系统：负责监控、控制和管理整个变电站。
主站系
统通过与RTU的通信，实现对变电站设备状态的实时监测
和故障诊断，以及对设备的远程操作和控制。
3. 通信网络：用于连接变电站的各个设备和综合自动化系
统的通信网络。
通信网络可以采用各种通信技术，如有线、无线、光纤等，以确保数据的可靠传输和通信的稳定性。
4. 数据管理系统：用于存储、处理和管理变电站的各种数据。
数据管理系统可以对采集的数据进行实时分析和统计，生成各种报表和图表，为变电站运行和维护提供有力的支持。
变电站综合自动化系统的应用可以提高变电站运行的可靠
性和安全性，提高设备利用率和运行效率，减少人工操作
和维护工作，减少故障的发生和处理时间，提升整个电网
的运行水平和管理能力。
变电站综合自动化系统
二.变电站综合自动化系统的基本要求
变电站综合自动化的“综合”主要包括两个方面：
01
纵向功能：
在变电站层这一级，提供信息，优化、综合处理分析信
03
息和增加的新功能，增强变电站内部、各控制中心间的
协调能力。
横向综合：
02
利用计算机手段将不同厂家的设备连在一起，替代升级
老设备的功能。
综合自动化系 统的主要功能 和组成
变电站自动化的体系结构 变电站综合自动化系统的硬件结构 关于变电站综合自动化功能单元的组屏
第三节 变电站 综合自动化的 功能和信息量
一 变电站综合自动化的信息量
• 模拟量
•
采集的模拟量
•
模拟量输入回路
•
模拟量输出回路
• 开关量（状态量）
•
采集的开关量
•
开关量输入回路
•
开关量输出回路
• 脉冲量
• 数字量
0 4 影响CPU和数字电路
干扰的防范措 施
1
软件的抗干扰措 施
2
硬件抗干扰措施
3
对电源系统才去 的抗干扰措施
4
二次回路上的 抗干扰措施
5
其他抗干扰措 施
第二节 变电站综合自动化系 统的日常维护与系统安装
变电站综合自动化系统内的 部件尽量采用可靠性的新型 设备，但由于设备的内部和 外部因素等，不可避免的会 出现故障，因此，为了设备 能稳定正常的运行，必须合 理、科学的做好日常维护与 检修工作
变电站综合自 动化系统的基 本功能
•二 变电站综合自动化系统的基本功能
•1.、数据采集功能
•2、继电保护功能
•3、时间顺序记录功能
soe
变电站综合自动化
变电站综合自动化变电站综合自动化是指利用现代化的信息技术和自动化控制技术，对变电站的运行、监控、保护、测量和维护等进行全面自动化的管理和控制。
通过实时数据采集、传输和处理，实现对变电站各个设备的远程监控和控制，提高变电站的运行效率、可靠性和安全性。
一、综合自动化系统的主要功能1. 运行监控功能：通过对变电站的各个设备进行实时监测，及时发现设备异常情况，并进行报警和处理。
监控内容包括电压、电流、温度、湿度等参数的监测，以及设备的运行状态、开关操作等的监控。
2. 保护功能：综合自动化系统能够对变电站的各个设备进行保护，包括过电流保护、短路保护、接地保护、过压保护等。
当设备发生故障时，系统能够及时切除故障设备，并进行报警和记录。
3. 控制功能：综合自动化系统能够对变电站的各个设备进行远程控制，包括开关的合闸、分闸、变压器的调压、调容等操作。
通过远程控制，可以降低人工操作的风险，提高操作的准确性和效率。
4. 数据采集和处理功能：综合自动化系统能够对变电站的各个设备进行数据采集，并进行实时处理和存储。
通过对数据的分析和统计，可以及时发现设备的异常情况，提供科学依据进行设备维护和优化运行。
5. 通信功能：综合自动化系统能够通过网络实现与上级调度中心的通信，及时传输变电站的运行数据和状态信息。
通过与调度中心的通信，可以实现对变电站的远程监控和控制，提高变电站的运行效率和可靠性。
二、综合自动化系统的组成部份1. 监测装置：包括各种传感器和测量仪器，用于对变电站的各个设备进行参数的实时监测和测量。
常见的监测装置包括电流互感器、电压互感器、温度传感器、湿度传感器等。
2. 控制装置：包括PLC（可编程逻辑控制器）和RTU（远程终端单元）等，用于对变电站的各个设备进行远程控制和操作。
控制装置通常与监测装置相连接，实现对设备的自动控制和调节。
3. 通信装置：包括以太网、无线通信等，用于实现综合自动化系统与上级调度中心的数据传输和通信。
变电站综合自动化系统
变电站综合自动化系统一、引言变电站是电力系统的重要组成部分，起到将高压电能转换为低压电能、配电给用户的作用。
为了提高变电站的运行效率、可靠性和安全性，人们逐渐引入综合自动化系统来实现对变电站的智能化管理和控制。
本文将介绍变电站综合自动化系统的基本概念、组成部分以及在实际运行中的应用。
二、综合自动化系统概述变电站综合自动化系统是指通过现代信息技术和自动化控制技术，对变电站进行实时监测、智能控制和故障处理的系统。
它由多个子系统组成，包括监控与管理子系统、保护与自动化控制子系统、通信与信息系统等。
2.1 监控与管理子系统监控与管理子系统是变电站综合自动化系统的核心部分，主要负责对变电站各种设备的状态进行实时监测和管理。
通过采集各种传感器和仪表的数据，监控与管理子系统可以实时显示变电站的运行状态，并对异常情况进行报警和处理。
同时，它还提供了人机界面，使操作人员可以直观地了解变电站的运行情况，进行远程操作和控制。
2.2 保护与自动化控制子系统保护与自动化控制子系统主要负责对变电站的设备和线路进行保护和控制。
它通过采集各种信号，判断设备和线路的状态，当发生故障或异常情况时，保护与自动化控制子系统能够及时做出反应，采取相应的措施进行保护和控制。
同时，它还可以实现变电站的自动化控制，根据不同的工况要求，实现自动调节和控制设备的运行。
2.3 通信与信息系统通信与信息系统是变电站综合自动化系统的重要组成部分，它负责变电站内部各个子系统之间以及与外部系统之间的数据交换和通信。
通过网络和通信设备，通信与信息系统能够实现数据的传输和共享，确保变电站各个子系统之间的协调运行。
同时，它还可以提供数据存储和处理的功能，为变电站的管理和决策提供支持。
三、变电站综合自动化系统应用案例3.1 变电站设备监测变电站综合自动化系统可以实时监测变电站各种设备的运行状态，包括变压器、开关设备、熔断器等。
通过采集各种传感器和仪表的数据，监控与管理子系统能够实时显示设备的参数和运行状态，并对异常情况进行报警。
变电站综合自动化
变电站综合自动化变电站综合自动化是指通过应用先进的信息技术和自动化设备，对变电站的监控、控制、保护、测量和通信等功能进行集成和自动化管理的系统。
该系统能够实现对变电站设备状态的实时监测、故障诊断和智能化控制，提高电力系统的安全性、可靠性和经济性。
一、系统组成1. 监控子系统：负责对变电站设备状态进行实时监测和数据采集，包括电流、电压、温度、湿度等参数的监测。
监控子系统通过传感器将采集到的数据传输给控制中心。
2. 控制子系统：负责对变电站设备进行远程控制和调节，包括对开关、断路器、变压器等设备的操作。
控制子系统通过与监控子系统的数据交互，实现对设备状态的智能化控制。
3. 保护子系统：负责对变电站设备进行故障保护，包括对过载、短路、接地等故障的检测和处理。
保护子系统通过与监控子系统和控制子系统的数据交互，实现对设备故障的及时处理和保护。
4. 通信子系统：负责变电站与电力系统的信息交互和远程监控，包括与上级调度中心的通信、与其他变电站的通信等。
通信子系统通过网络技术实现数据的传输和共享。
5. 数据管理子系统：负责对变电站采集到的数据进行存储、处理和分析，包括数据的存储、查询、统计和报表生成等功能。
数据管理子系统可以提供对变电站运行状态的历史记录和趋势分析，为运维人员提供决策支持。
二、系统功能1. 实时监测：变电站综合自动化系统能够实时监测变电站设备的运行状态，包括电流、电压、温度、湿度等参数的监测。
通过对设备状态的实时监测，可以及时发现设备异常情况，避免故障的发生。
2. 故障诊断：变电站综合自动化系统能够对设备故障进行诊断和定位，及时判断故障原因，并提供相应的处理建议。
通过对故障的快速诊断，可以缩短故障处理时间，提高设备的可用性。
3. 智能控制：变电站综合自动化系统能够实现对设备的智能化控制，包括对开关、断路器、变压器等设备的操作和调节。
通过智能控制，可以实现对电力系统的精确调节，提高系统的稳定性和经济性。
浅析变电站综合自动化系统
浅析变电站综合自动化系统一、引言变电站是电力系统中重要的组成部分，其作用是将输送来的高电压电能转换为低电压电能供给用户使用。
为了提高变电站的安全性、稳定性和可靠性，综合自动化系统被广泛应用于变电站的运行和管理中。
本文将对变电站综合自动化系统进行浅析，包括系统的定义、功能、组成以及应用案例等方面。
二、系统定义变电站综合自动化系统是指利用先进的计算机、通信、控制和监测技术，对变电站的设备、工艺和运行状态进行实时监测、控制和管理的一种自动化系统。
该系统通过实时采集和处理各种数据，并根据预设的规则和算法进行分析和决策，实现对变电站设备的自动控制和运行状态的监测与管理。
三、系统功能1. 设备监测与控制：变电站综合自动化系统可以实时监测变电站各种设备（如变压器、开关设备、保护设备等）的运行状态和参数，并根据需要进行远程控制和调节。
例如，系统可以监测变压器的温度、油位等参数，并在异常情况下自动发出警报或采取控制措施。
2. 事故检测与处理：系统可以通过对变电站设备的监测和分析，及时发现设备故障和事故，并自动进行处理。
例如，当系统发现某个开关设备发生故障时，可以自动切换到备用设备，以保证电力供应的连续性和可靠性。
3. 数据采集与分析：系统可以实时采集和存储变电站各种设备的运行数据，并进行分析和统计。
通过对数据的分析，可以了解设备的运行状况和负荷情况，为变电站的运行和管理提供科学依据。
4. 远程监控与管理：变电站综合自动化系统可以实现对多个变电站的远程监控和管理。
通过远程通信技术，可以监测和控制分布在不同地点的变电站设备，提高运行效率和管理水平。
四、系统组成1. 采集与传输子系统：该子系统负责采集变电站各种设备的运行数据，并将数据传输到中央控制中心。
采集方式包括传感器、仪表、通信设备等。
传输方式可以采用有线或无线通信技术。
2. 控制与决策子系统：该子系统负责对采集到的数据进行处理、分析和决策。
通过预设的规则和算法，对设备的运行状态进行评估和判断，并根据需要进行控制和调节。
变电站综合自动化系统介绍
1
1、基本概念
遥信：指对状态信息的远程监视。 遥测：指运用通信技术传输所测变量之值。 遥控：指具有两个确定状态的运行设备进行的远程操作。
遥调：指对具有不少于两个设定值的运行设备进行的远程操作。 遥脉：指运用通信技术对远方的运行设备的脉冲量(如电能量)进行远程累计。 遥视：指运用通信技术对远方的运行设备状态进行远程监视。
21
4、主要功能
调节控制指对电压、无功的控制目标值等进行设定后，系统自动按要求的方式对 电压－无功进行联合调节。 其中包括自动投切无功补偿设备和调节主变压器分接头位置。 电压－无功自动控制要充分考虑运行方式的需要和各种闭锁条件。
22
4、主要功能
报警处理：报警处理分两种方式，一种是事故报警，另一种是预告报警。 前者包括保护动作信号和非操作引起的断路器跳闸信号。 后者包括一般设备变位、状态异常信息、模拟量越限／复限、计算机站控系统的 各个部件、间隔层单元的状态异常、趋势报警等。
9
2、结构模式
10
2、结构模式
分层分布式：分布分散式结构系统从逻辑上将变电站自动化系统划分为两层，即 变电站层(站级测控单元)和间隔层(间隔单元)。也可分为三层，即变电站层、通信层 和间隔层。 这种结构方式介于集中式与分散式两种结构之间，形式较多。目前国内应用较多 的分散式结构集中式组屏。这种结构方式具有分散式结构的全部优点,由于采用了集 中式组屏,非常有利于系统的设计、安装与维护管理。 主要特点是按照变电站的元件，断路器间隔进行设计。将变电站一个断路器间隔 所需要的全部数据采集、保护和控制等功能集中由一个或几个智能化的测控单元完 成。测控单元可直接放在断路器柜上或安装在断路器间隔附近，相互之间用光缆或 特殊通信电缆连接。这种系统代表了现代变电站自动化技术发展的趋势，大幅度地 减少了连接电缆，减少了电缆传送信息的电磁干扰，且具有很高的可靠性，比较好 的实现了部分故障不相互影响，方便维护和扩展，大量现场工作可一次性地在设备 制造厂家完成。
变电站自动化系统
变电站自动化系统变电站自动化系统是一种集电力监控、控制、保护和通信于一体的综合性系统，它能够实现对变电站设备的自动化管理和运行状态的实时监测。
本文将从系统架构、功能模块、技术特点和应用优势等方面详细介绍变电站自动化系统。
一、系统架构变电站自动化系统的架构主要由监控层、控制层、保护层和通信层组成。
1. 监控层：监控层是变电站自动化系统的核心部分，它通过连接到各种监测仪器和设备，实时采集和监测变电站的运行数据。
监控层通常包括人机界面、数据采集、数据处理和报警管理等功能模块。
2. 控制层：控制层是变电站自动化系统的控制中心，它负责对变电站设备进行远程控制和调度。
控制层通常包括自动化控制、设备调度、运行管理和故障处理等功能模块。
3. 保护层：保护层是变电站自动化系统的安全保障层，它通过对变电站设备的电气参数进行监测和保护，确保设备的安全运行。
保护层通常包括差动保护、过电流保护、过压保护和接地保护等功能模块。
4. 通信层：通信层是变电站自动化系统的数据传输层，它负责将监控层、控制层和保护层之间的数据传输和通信。
通信层通常包括局域网、远程通信和数据存储等功能模块。
二、功能模块变电站自动化系统具有以下主要功能模块：1. 实时监测：系统能够实时监测变电站设备的运行状态，包括电流、电压、功率等参数的采集和显示。
2. 远程控制：系统支持对变电站设备的远程控制，包括开关控制、调节控制和故障处理等功能。
3. 数据存储：系统能够对变电站设备的运行数据进行存储和管理，以便后续的数据分析和报表生成。
4. 报警管理：系统支持对变电站设备的异常情况进行实时报警，并能够自动发送报警信息给相关人员。
5. 数据分析：系统能够对变电站设备的运行数据进行分析，提供运行状态评估和故障诊断等功能。
6. 远程维护：系统支持对变电站设备的远程维护和升级，减少了人工巡检和维护的工作量。
三、技术特点变电站自动化系统具有以下技术特点：1. 开放性：系统采用开放式架构，能够与其他系统进行数据交互和集成，提高了系统的灵活性和可扩展性。
变电站综合自动化复习题
变电站综合自动化复习题一、简答题1. 请简要介绍变电站综合自动化系统的定义和作用。
答：变电站综合自动化系统是指利用现代计算机技术、通信技术和控制技术对变电站的监控、保护、测量、控制等功能进行集成和自动化实现的系统。
其作用是提高变电站的运行可靠性、安全性和经济性，实现对变电站设备的远程监控、智能化控制和自动化管理。
2. 请简要描述变电站综合自动化系统的基本组成。
答：变电站综合自动化系统主要由以下几个部分组成：- 监控与数据采集子系统：负责对变电站设备的状态进行监测和数据采集，并将数据传输给上位机系统。
- 通信子系统：负责变电站内部各个子系统之间的数据传输和通信，包括局域网、广域网、无线通信等。
- 保护与自动化控制子系统：负责对变电站设备进行保护和自动化控制，包括差动保护、过电流保护、接地保护等。
- 信息处理与管理子系统：负责对采集到的数据进行处理和分析，并提供给操作人员进行监控和管理。
- 人机界面子系统：提供给操作人员与系统进行交互的界面，包括显示屏、键盘、鼠标等。
3. 请简要介绍变电站综合自动化系统的主要功能。
答：变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站设备的运行状态，包括电压、电流、温度等参数，以及设备的工作状态和故障情况。
- 保护功能：对变电站设备进行保护，如差动保护、过电流保护、接地保护等，及时切除故障设备，保护变电站的安全运行。
- 自动化控制功能：实现对变电站设备的自动化控制，如开关的自动合闸、分闸，线路的自动切换等。
- 数据采集与处理功能：采集变电站设备的运行数据，并进行处理和分析，为运维人员提供决策支持。
- 远程监控与管理功能：实现对变电站设备的远程监控和管理，运维人员可以通过网络远程查看设备状态、进行操作和维护。
二、计算题1. 请计算一个变电站综合自动化系统的可靠性指标。
答：变电站综合自动化系统的可靠性指标可以通过以下公式计算：可靠性指标 = (系统可用时间 / (系统可用时间 + 系统不可用时间)) * 100%假设一个变电站综合自动化系统在一年中共运行8760小时，其中系统不可用时间为24小时，则可靠性指标为：(8760 / (8760 + 24)) * 100% = 99.73%2. 请计算一个变电站综合自动化系统的经济性指标。
变电站综合自动化系统的组成和主要功能
变电站综合自动化系统的组成和主要功能随着电力工业自动化技术的不断发展，变电站综合自动化系统成为电力行业中的重要组成部分。
该系统通过自动化控制设备，实现对变电站电力设备的自动化操控、信息采集和处理，以提高设备运行的可靠性、安全性和经济性，从而满足电力市场的要求，为电网的稳定运行做出了贡献。
1. 电源系统电源系统提供了系统所需的电源电压和电流，可以是交流电源和直流电源。
在交流电源下，主要是由变压器、开关装置和控制装置组成，用于满足控制系统的电源需求。
在直流电源下，主要是由开关电源和应急电池组成，用于保证控制系统在断电情况下的正常运行。
2. 信息采集系统信息采集系统主要负责获取变电站各项设备的工作状态、参数数据和通信数据等信息，以及接收外部管控系统的指令，对变电站设备进行控制操作。
采集的信息包括电量、电压、电流、功率等信号，通常由微机、传感器和检测仪等设备组成。
3. 控制系统控制系统是变电站综合自动化系统的核心部分，负责根据所采集到的数据进行信息加工和处理，并通过控制指令实现对变电站设备进行控制和调节。
控制系统通常由计算机、PLC、数控装置等主要设备组成，结合软件编程实现设备的自动控制。
通信系统主要负责接收来自外部管控系统的命令，并向外部管控系统发送相关的数据信息。
通信系统的主要设备包括终端设备、通信接口和通信网络。
终端设备主要用于实现各类数据通信和处理，通信接口负责与外部管控系统进行数据交换，通信网络则负责信息传输。
变电站综合自动化系统可以通过电源自动控制，实现对电源电压和电流的自动调节和控制。
在电压或电流异常时，它可以通过控制设备，自动进行调整和控制，保障设备的安全稳定运行。
2. 设备监测和故障诊断综合自动化系统可以实现对变电站各个设备的实时监测和检测，可以精确判断设备的运行状况，并及时诊断出故障原因。
它可以监控电压、电流、温度等信号，对设备进行科学的维修和保养。
3. 能耗管理综合自动化系统可以进行能源管理和控制，实现对变电站的耗电量进行监控和处理，从而实现对能源的合理利用和节约。
变电站综合自动化的结构形式
变电站综合自动化的结构形式变电站综合自动化是指利用先进的计算机、通信、控制和信息技术对变电站进行全面自动化、智能化管理和运行的系统。
它通过集成各种设备和系统，实现对变电站的监控、控制、保护、调度、信息处理和管理等功能，提高运维效率，提供可靠的电力供应，同时为电力系统提供了更可靠、灵活、高效的支撑。
1.硬件架构：（1）采集单元：变电站综合自动化系统需要对变电站各种设备的运行参数和状态进行实时采集。
采集单元通常包括传感器、采集装置和信号处理器等设备，通过采集设备和传感器的信号将变电站实时数据传送到综合自动化系统的控制中心。
（2）控制单元：控制单元负责对变电站的各种设备进行控制和调度。
控制单元通常包括PLC（可编程控制器）、RTU（远动终端单元）等设备，通过接收控制中心的指令，控制设备的运行状态，实现对变电站的智能化控制。
（3）通信网络：通信网络是变电站综合自动化系统的基础，用于实现各个设备之间和与控制中心之间的数据通信。
通信网络包括以太网、无线网络、光纤等传输介质，确保实时、可靠、稳定地传送数据。
（4）控制中心：控制中心是整个变电站综合自动化系统的核心，负责对变电站设备进行监控、控制、保护、调度和管理等功能。
控制中心通常包括监控系统、远动控制系统、保护系统、自动化系统和信息管理系统等模块，通过人机界面和专业软件对变电站进行综合管理。
2.软件架构：（1）监控系统：监控系统是变电站综合自动化系统的基础子系统，用于实时监视变电站各种设备的运行状态，包括电流、电压、频率、温度等参数，以及各种开关、隔离器、变压器等设备的位置、状态等信息。
（2）远动控制系统：远动控制系统用于实现对变电站设备的遥控和遥调功能，包括对开关、隔离器、变压器等设备的远程操作和调度。
通过远动控制系统，可以实现变电站的自动化操作和调度，提高运维效率。
（3）保护系统：保护系统是变电站综合自动化系统的重要组成部分，用于对变电站各种设备进行保护和安全控制。
变电站综合自动化
变电站综合自动化变电站综合自动化是指利用现代化的信息技术和自动化控制技术，对变电站的各个系统进行集成和自动化管理的一种技术手段。
通过综合自动化系统，可以实现对变电站的监控、控制、保护、测量、通信等功能的集成管理，提高变电站的运行效率、可靠性和安全性。
一、综合自动化系统架构综合自动化系统主要包括以下几个子系统：1. 监控子系统：通过安装在变电站各个设备上的传感器和监测装置，实时采集变电站的运行状态和参数数据，并将数据传输给监控中心。
监控中心通过监控软件对数据进行处理和分析，实现对变电站的远程监控和实时预警。
2. 控制子系统：控制子系统负责对变电站的各个设备进行远程控制和调节。
通过控制中心的操作界面，操作人员可以对变电站的开关、刀闸、断路器等设备进行远程控制，实现对变电站的自动化操作。
3. 保护子系统：保护子系统是变电站的重要组成部分，主要负责对变电站的设备和电路进行保护。
保护装置通过监测电流、电压等参数，一旦发现异常情况，会自动切断故障电路，保护设备的安全运行。
4. 测量子系统：测量子系统主要负责对变电站的电力参数进行测量和记录，包括电流、电压、功率因数等。
通过测量数据的采集和分析，可以对变电站的运行状态进行评估和优化。
5. 通信子系统：通信子系统负责变电站内部各个设备之间的数据传输和通信。
通过建立可靠的通信网络，可以实现变电站内部各个子系统之间的数据共享和交互。
二、综合自动化系统的优势1. 提高运行效率：综合自动化系统可以实现对变电站的远程监控和自动化控制，减少人工干预，提高运行效率。
2. 提高可靠性：通过对变电站设备的实时监测和预警，可以及时发现并处理潜在的故障，提高设备的可靠性和稳定性。
3. 提高安全性：综合自动化系统可以实现对变电站设备的远程控制和保护，减少人工操作的风险，提高变电站的安全性。
4. 降低人工成本：综合自动化系统可以减少对人工的依赖，降低人工成本，提高变电站的经济效益。
5. 提供数据支持：综合自动化系统可以实时采集和记录变电站的运行数据，为后续的数据分析和决策提供支持。
35kV变电站综合自动化
35kV变电站综合自动化一、概述35kV变电站综合自动化系统是指在35kV变电站中应用现代自动化技术，实现对变电站设备、电力系统及其运行状态的监控、控制和保护，提高变电站的安全性、可靠性和经济性。
二、系统组成1. 监控系统：通过监控终端、监控软件等实现对变电站设备的远程监控，包括变压器、开关设备、保护装置等的实时状态监测和数据采集。
2. 控制系统：通过控制终端、控制软件等实现对变电站设备的远程控制，包括开关设备的远程操作、变压器的调节控制等。
3. 保护系统：通过保护装置、保护软件等实现对变电站设备的保护，包括对电流、电压、频率等参数的监测和故障判断，以及对设备的自动断电等保护动作。
4. 通信系统：通过通信设备、通信协议等实现各个子系统之间的数据交互和远程通信，确保系统的实时性和可靠性。
5. 辅助系统：包括电源系统、温湿度监测系统、火灾监测系统等，提供对系统运行环境的监测和控制。
三、功能要求1. 设备监测：实时监测变电站设备的运行状态，包括电流、电压、温度等参数的监测和数据采集。
2. 故障检测：对变电站设备进行故障检测和故障判断，及时发现故障并采取相应的保护措施。
3. 远程操作：实现对变电站设备的远程操作，包括开关设备的远程控制、变压器的调节控制等。
4. 数据管理：对采集到的数据进行存储、处理和分析，生成报表和趋势图，为运维管理提供决策支持。
5. 通信互联：实现各个子系统之间的数据交互和远程通信，确保系统的实时性和可靠性。
6. 报警管理：对变电站设备的异常情况进行实时监测和报警处理，及时通知操作人员并采取相应的措施。
7. 安全保护：对变电站设备进行安全保护，包括对电流、电压、频率等参数的监测和故障判断，以及对设备的自动断电等保护动作。
8. 运维管理：对变电站设备进行运维管理，包括设备巡检、维护计划制定、故障分析等，提高设备的可靠性和使用寿命。
四、技术要求1. 系统稳定性：系统应具有良好的稳定性和可靠性，能够长期稳定运行，保证变电站的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站综合自动化系统的组成和主要功能；系统概述；本次设计采用YH-B2000变电站综合自动化系统，其系统是面向110KV及以下电压等级变电站的成套自动化设备其是陕西银河网电科技有限公司开发研制的新型设备，该系统是在总结我国微机变电站运行经验基础上，根据国内外新的发展趋势，以提高电网的安全经济运行为宗旨，以方便现场安装调试、无人值守为目的，向智能化迈进的全新概念综合自动化系统。
其设备从变电站整体出发，统一考虑保护、监测、控制、远动、直流和五防等功能，避免了功能装置重复备置等弊病，及减少投资，又有利于变电站运行管理和维护。
YH-B2000变电站综合自动化系统组成结构如下图；该系统在我国首次集微机保护和远动为一体，并率先把这种装置直接安装于高压开关柜上，系统总体结构设计是以单元分散型嵌入式为指导思想，系统装置中每个单元的结构、外观和尺寸是完全一致的。
其可把各个单元分散安装在一次设备上，或集中组屏按装。
相比两者具有明显的优点；可以大大减少连接开关柜控制屏及控制室的各种电缆，减少控制室面积，从而节省了变电站综合造价，简化了施工，方便了维护，并且提高了变电站的可控性，可扩展性和灵活性有了很大提高。
消除了因设备之间错综复杂的二次电缆引线接错造成的问题，提高可靠性YH-B2000变电站综合自动化系统是面向对象设计的。
系统中每一种单元都面向变电站内的各种一次设备。
如线路单元，就是面向开关柜设计的，它包含了对该开关柜的控制、测量、事故记录和线路的各种保护等；电容器单元也像线路单元一样，它是面向电容器组的；变压器是变电站的核心设计，YH-B2000型变电站综合自动化系统对变压器设计了三种面向它的完全独立的功能单元。
第一是主保护单元，它主要完成变压器差动保护等。
第二是后备保护，它主要完成变压器的过流保护等。
第三是变压器的测控单元，主要完成主变的有载调压控制和电气量的测量。
备自投单元是完成变电站两路电源的自动投切功能的。
直流子系统也被YH-B2000型变电站综合自动化系统纳入了整体成套范围，作为系统的一个单元整体规划设计。
YH-B2000型变电站综合自动化系统无论是以何种方式安装，所有单元均通过一梗三芯通讯电缆同后台总控单元实现实时数据交换。
后台总控单元为变电站综合自动化装置的核心，它一方面可实现对各设备的实时数据收集。
并向上一级调度转发，同时也对各个单元的运行情况进行监视，包括各种故障及报警。
YH-B2000型变电站综合自动化系统的后台总控单元有两种形式。
对于小规模变电站，后台总控单元由单片机完成，它的结构外形和各种功能单元完全一样，通过三芯通讯线同各单元实现实时数据收集，并向上一级调度中心转发数据，以及接受遥控命令，并对变电站的各种事故提供电笛、电铃报警，在显示器上推出汉字光字牌。
对于较大规模变电站，后台总控部分由共控计算机组成，除完成以上功能外，还可实现强大的当地功能。
两种形式由用户选择。
该系统具有以下特点；1.嵌入式结构；YH-B2000的所有单元均为嵌入式结构，无论嵌入安装在开关柜上或集中组屏，只要在安装位置开一个267乘147mm的孔即可，单元的深度也只有110mm，它的大小就类似于重合闸继电器。
单元潜入安装后除了外在安装常规保护压板，在无任何附加元件。
单元背面的引线直接连到CT、PT、信号继电器接点、断路器分合回路、KM电源以及三芯通讯总线。
2.功能齐全；每种功能单元包括了相应的一次设备的全部保护和远动功能，对断路器的手动控制、防跳、手合前加速、重合后加速、控制回路监视等均在单元内实现。
3.使用简单；其装置不仅功能强大，而且安装使用极其简单。
单元所有参数均由汉字显示，光标操作提示，汉字功能按键，操作方便，是一种典型的“傻瓜”形式。
4.可靠性高；因为设计思想是将单元安装在开关柜上，故单元在防冲击和抗电磁干扰方面作了周密考虑。
单元内的全部电路设计在一块电路板上，电路板加固安装在单元内，没有了接插部件、有利于抵抗开关合闸时的强烈震动。
单元内主要逻辑电路板被密封在一个金属箱内，可抵抗强烈的电磁干扰。
整个系统由以下部分组成；一.线路保护测控单元；YH-B2000微机线路保护测控单元适用于电力系统35KV、10KV线路、单元可完成一条线路的控制、保护、测量。
本单元集远动保护、控制为一体，采用交流采样技术，采样频率为600HZ，各个量的基波及谐波用差分和付氏算法求得，通过数字滤波，显示各电量，作出保护逻辑判断，驱动或闭锁单元上的出口继电器，同时有利于消除模拟通道的零漂，还具有较高的精度和可靠性。
单元具有完善的防跳回路及断路器控制电路，可靠的自保持回路、保证了开关拒动时不使继电器损坏。
功能；（1）保护功能；带方向（不带方向）的速断保护，带方向（不带方向）的过流保护，低压启动的过电流保护、低电压和滑差闭琐的低频减载，检无压、减同期、三相一次重合闸，重合闸后加速、手合前加速。
所有保护种类可方便地取舍，定植可方便修改。
（1.1）速断保护；当AC两相中任何一相电流幅值大于整定值时，侧速断保护动作。
返回系数大于0.94，保护可瞬时动作或带短延时。
|Id|>Idset（1.2）定时限过流保护；当AC两相中任何一相电流幅值大于整定值时，相应定时器启动，返回系数大于0.94，当定时器时间大于整定时间时，保护动作。
|Id|>Idset t>tset(1.3)低压启动过电流保护；当AC两相中任何一相电流幅值大于整定值时，且电压底于整定值时，相应定时器启动，返回系数大于0.94，当定时器时间大于整定时间时，保护动作。
|Id|>Idset |Ud|<Udset t>tset（2）测量功能；全部电量的测量采用交流采样获得，采样元件采用精密电压电流传感器，体积小、重量轻，负载小，可以测量回路的电压、电流、有功、无功、功率因数、频率，直接汉字显示实际值（一次侧值）。
（3）负荷监控功能；通过负荷定植，可以实现负荷监控。
如遇过负荷，则跳闸。
（4）控制功能；本装置可通过就地的分合按钮或后台机遥控命令控制断路器的分合。
分合指示灯指示分合状态。
二.变压器成套保护单元；YH-B2000型微机变压器成套保护测控装置适用电力系统35KV、110KV变电站的两圈及三圈变压器成套保护和测量，由变压器主保护单元，后备保护单元，测控单元三部分组成。
两圈变压器的控制保护由两圈变压器主保护单元，后备保护单元测控单元各一台完成，三圈变压器的控制保护由一台三圈变压器主保护单元，两台或三台后备保护单元，两台或三台测控单元构成，一台非电量保护单元。
根据用户的方案要求，单元可灵活配置。
本单元集远动保护、控制为一体，采用交流采样技术，采样频率为600HZ，各个量的基波及谐波用差分和付氏算法求得，通过数字滤波，显示各电量，作出保护逻辑判断，驱动或闭锁单元上的出口继电器，同时有利于消除模拟通道的零漂，还具有较高的精度和可靠性。
单元具有完善的防跳回路及断路器控制电路。
可靠的自保持回路，保证了开关拒动时不使继电器损坏。
功能；（1）差动保护；（1.1）两圈变压器；设Ih为高压侧流入电流，I1为低压侧流出电流，用付氏算法可求得；差动电流Id=|I1+Ih| 循环电流I=|I1-Ih| 制动电流Izd=I/2 原理上，正常运行和变压器外部故障时Id=0,I=0,变压器区内故障时，Id=If(1.2)三圈变压器；设I1为高压侧流入电流，I2为中压侧流出电流，I3为低压侧流出电流，用付式算法可求得；差动电流Id=|I1+I2+I3| 制动电流Izd=MAX|I1，I2，I3| 原理上正常运行和变压器外部故障时，Id=0，I=0，变压器区内故障时，Id=If。
A差动速断动作判拒为：Id＞IdsetI其中Idset为差动速断定植，当满足上式时出口跳闸，IdsetI的整定条件是僻开变压器的励磁涌流，一般IdsetI=4In~10In。
B比率差动动作判据为：Id＞Idset2+Kr（Izd-Izd0）其中Idset2为差动门槛Kr为制动系数，Kr=0.25~0.8，Idset2=（0.2~1.6）In，Izd0为制动电流最小值，一般Izd0=1.0In。
二次谐波制动条件为：12d＞Ks*I1dI1d，I2d分别为差动电流的基波量和二次谐波量，Ks为制动比，一般取0.1~0.3，该条件满足将闭锁比率差动保护，另外，CT断线也将瞬时闭锁比率差动保护。
差动保护动作速度＜40Ms。
本保护允许变压器各侧电流互感器变比不同，软件中考虑了调整平衡的措施。
C.YH-B2000变压器主保护整定计算调平衡使用软件给付边乘系数完成，例如：对两圈变Y/△接法K=（CT付/CT原）/（PT原/（PT付*3））则对于110KV/10KV变压器原边CT为400/5，付边为2000/5则K=（2000/400）/（110/（10*3））=0.787对于三圈变压器，中压侧和低压侧需乘系数，平衡系数分别为K1，K2。
具体算法同两圈变压器。
平衡系数也可在运行过程中通过查看差动电流显示植在线修改，使差动电流为零，达到最佳平衡效果。
差动速断定植Idz=3~10Ie定植取3~10倍额定电流。
二次谐波值动比例差动保护差动定植（差动门槛）Ids=0.2~1.6Ie定值应大于最大负荷时差动回路的不平蘅电流，一般取0.2~1.6倍额定电流。
制动电流最小值（制动门槛）Izd=1.0Ie定植一般取额定电流。
制动系数Kzd=1.3*（0.1+du+0.05）du为调压范围的一半二次谐波比例可取0.1~0.3（2）瓦斯保护瓦斯保护包括主变重瓦斯、主变轻瓦斯、调压重瓦斯、调压轻瓦斯保护。
对于保护跳闸，采取强电直接跳闸，同时将信号采入CPU 进行处理，以便保护就地显示及向监控系统传送。
采用强电跳闸可以减少中心环节，确保非电量保护可靠跳闸。
（3）控制完成主变高压侧开关的手分手和，遥分遥和。
主变后备保护YH-B2000HB主要有以下几种类型：HB1型：1.二段复合电压启动的过电流保护，2.零序电流保护。
3.过负荷保护。
4.调压瓦斯保护。
HB2型：1.带方向（可投退）复合电压启动的二段延时过电流保护。
2.零序电压保护。
3.零压零流保护。
4.过负荷保护。
5.调压瓦斯保护。
6.两段方向零流保护。
HB3型：1.二段复合电压启动的方向过电流保护。
2.零序电流保护3.过负荷保护。
4.调压瓦斯保护。
HB4型：1.四段方向零序过流保护。
2.零序电压保护3.零压零流保护4.间隙电压保护5.间隙电流保护。
各单元软硬件均采用标准化模块设计，所以其功能可根据用户要求灵活组配。
1.二段复合电压启动的过电流保护正序电压U1，负荷电压U2和三相电流I（A，B，C）幅值能通过差分和付式算法求出。
U2＞U2set或U1＜U1set T＞tset Im＞Iset式中：U2为负序电压，U2set为负序电压整定值，U1为正序电压，U1set为正序电压整定值。
