数控机床系统数据的保护与备份恢复
第十单元 备份机床完整数据并进行数据恢复
10.1备份机床完整数据并进行数据恢复
10.1.1学习目的
(1).能备份数据成文件;
(2).能清空数据并恢复正常。
10.1.2案例分析
单独备份包括NC系统数据(参数)。
10.1.2.1操作过程

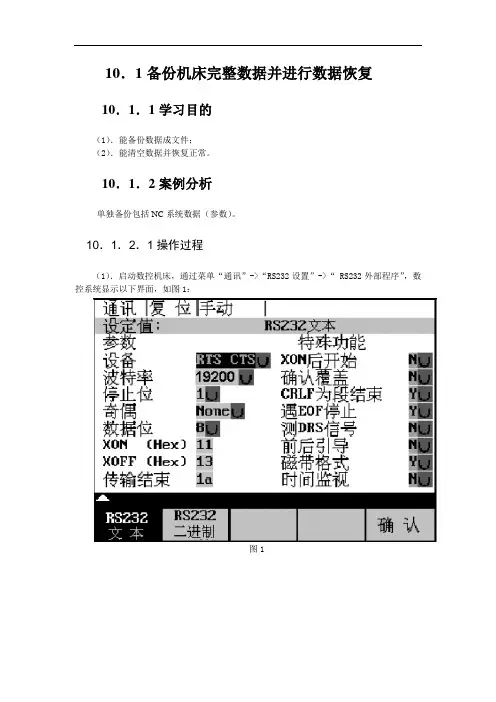

(1).启动数控机床,通过菜单“通讯”->“RS232设置”->“ RS232外部程序”,数控系统显示以下界面,如图1:
图1
(2).启动“WINPCIN”,打开Binary Format界面,如图2:
图2
(3).点击“TextFormat”,如图3:
图3
根据图1设置Baudrate、Parity、Data bits、Stop bits所示参数,根据通讯连接线设置Comm Port为COM1。
(4).点击“Save Active” ->点击“Back”
(5).点击“Receive Date”,如图4:
图4 并保存文件。
(6).在数控系统点击,如图5:
图5 (7).点击“输出启动”
(8).点击“Abort Transfer”即可完成。
10.1.2.3操作要点及注意事项
(1).要检查线是否接好;
(2).检查通讯参数设置是否一致。
10.1.3训练任务
(1).备份标准循环;
(2).备份数据;
(3).备份试车数据;
(4).备份报警和循环文本;
(5).使用标准数据启动数控机床恢复所有数据。
(6).分析用试车数据恢复和其它数据恢复的优缺点。
10.1.4相关知识点
参考机床操作部分和制作通讯线部分。

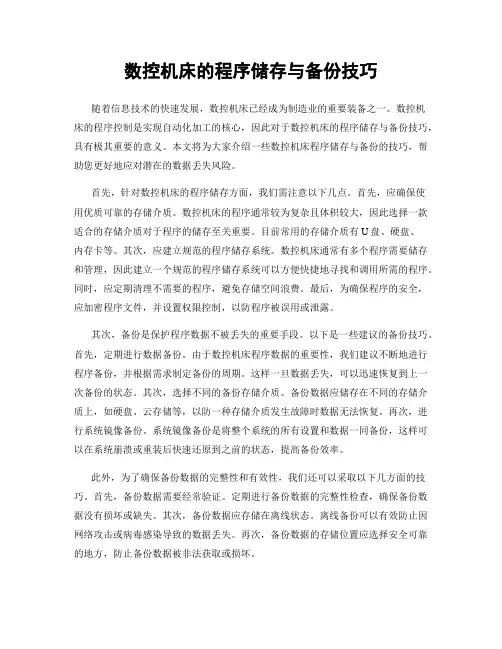

数控机床的程序储存与备份技巧
