变风量空调系统控制
变风量空调系统控制
杨国荣
【期刊名称】《暖通空调》
【年(卷),期】2012(042)011
【摘要】简述了变风量末端装置控制的功能和传感器设置.详细阐述了变风量空气处理机组基本控制要求、控制原理图及风量控制方法.介绍了新风的控制要求、控制原理图及最小新风量的控制要求.
【总页数】6页(P15-19,66)
【作者】杨国荣
【作者单位】华东建筑设计研究院有限公司
【正文语种】中文
【相关文献】
1.基于预测优化控制的变风量空调系统控制策略的研究 [J], 刘艳杰;范晓伟;何大四;付邦胜
2.基于预测控制的变风量空调系统控制性能实验研究 [J], 王娜;何大四;范晓伟
3.变风量空调系统设计与工程实践系列讲座——第二讲单风道变风量空调系统设计与工程实例 [J], 叶大法;杨国荣;霍小平;贾捷燕
4.变风量空调系统设计与工程实践系列讲座——第六讲变风量空调系统新风设计与噪声控制 [J], 叶大法;杨国荣;霍小平;黄春瑜;储嘉铭
5.变风量空调系统设计与工程实践系列讲座——第七讲变风量空调系统实施要点与关键环节 [J], 霍小平;黄春瑜;叶大法;杨国荣;王继伟
因版权原因,仅展示原文概要,查看原文内容请购买。
关于变风量空调系统的探讨及分析
山 西建筑SHANXI ARCHITECTURE第47卷第8期2 0 2 1年4月Vol. 47 No. 8Apr. 2021・ 103 ・DOI : 10. 43719/j. cnki. 4009-6822.4021.48. 439关于变风量空调系统的探讨及分析林婷莹(中国建筑西南设计研究院有限公司福建分公司,福建福州370000)摘 要:变风量系统具有节能、控制灵活等优越性,得到越来越广泛的应用,介绍了变风量系统的定义,阐述变风量系统的分类、特点及应用范围,提出变风量系统合理设计的步骤依据及关键点。
关键词:变风量系统,单风道型,风机动力型中图分类号:TU270.8 文献标识码:A 文章编号:100/-6225 (2021 )02-6107-671概述变风量空调系统于22世纪60年代中期诞生于美国,经过多年的发展,变风量系统在技术上日益成熟。
基于变风量系统的节能性,系统灵活性等优势,该技术在各国得到越来越广泛的应用。
定风量系统的送风量保持不变,通过再热等手段改变送风温度,来适应不同的室内负荷。
变风量系统是指保持送风状态不变,利用改变送入室内的送风量来实现对室内 温度调节的全空气空调系统⑴。
由此可见,变风量系统能 够充分利用允许的最大送风温差,节约再热量及与之相当 的冷量;另外,由于变风量系统的风量减少,风机能耗相应降低。
显而易见,变风量系统相较于传统的定风量系统而 言,运行更为经济。
变风量空调系统由空气处理机组、送风系统、末端装置及自控装置等组成2,如图1所示。
其中末端装置及自控装置是变风量系统的关键设备,它们可以接收室温调节器或大楼自动管理系统的指令,根据室温的高低自动调节送 风量,以满足室内负荷的需求。
图1变风量空调系统示意图2变风量末端装置的分类VAV 末端装置种类繁多,总体上可分为单风道型、风机动力型和旁通型⑶。
其中,风机动力型还可根据增压风机与一次风风阀排列的位置不同,分为并联式和串联式。

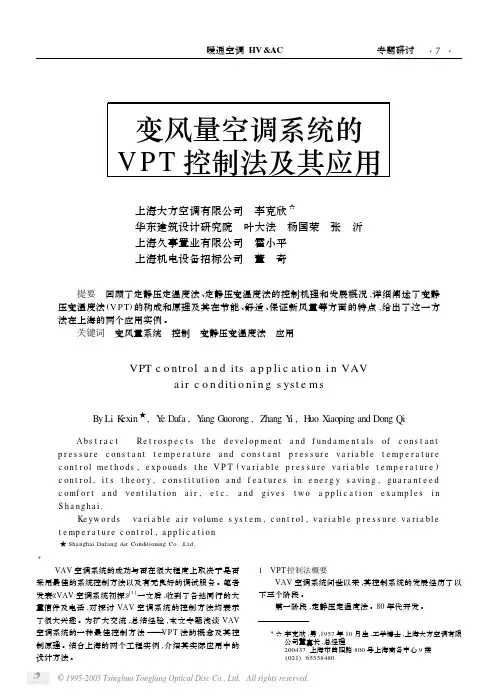

变风量空调系统的VPT控制法及其应用
