液限和塑限实验报告

液限和塑限试验报告

31245图4-1锥式液限仪（单位：mm ） 1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座实验三液限和塑限试验实验人：学号：一、概述粘性土的状态随着含水率的变化而变化，当含水率不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水率称为界限含水率。

土从流动状态转到可塑状态的界限含水率称为液限L w ；土从可塑状态转到半固体状态的界限含水率称为塑限p w ；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时的界限含水率称为缩限s w 。

土的塑性指数p I 是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此，粘性土常按塑性指数进行分类。

界限含水率试验要求土的颗粒粒径小于0.5mm ，且有机质含量不超过5%，且宜采用天然含水率试样，但也可采用风干试样，当试样含有粒径大于0.5mm 的土粒或杂质时，应过0.5mm 的筛。

二、液限试验液限是区分粘性土可塑状态和流动状态的界限含水率，测定土的液限主要有圆锥仪法、碟式仪法等试验方法，也可采用液塑限联合测定法测定土的液限。

这里介绍圆锥仪液限试验。

圆锥仪液限试验圆锥仪液限试验就是将质量为76g 圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s 恰好沉入土中10mm 深度，此时试样的含水率就是液限。

1、仪器设备（1）圆锥液限仪（图4-1），主要有三个部分：①质量为76g 且带有平衡装置的圆锥，锤角30°，高25mm ，距锥尖10mm 处有环状刻度；②用金属材料或有机玻璃制成的试样杯，直径不小于40mm ，高度不小于20mm ；③硬木或金属制成的平稳底座；（2）称量200g 、最小分度值0.01g 的天平；（3）烘箱、干燥器；（4）铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5mm 标准筛、研体等设备。

2、操作步骤（1）选取具有代表性的天然含水率土样或风干土样，若土中含有较多大于0.5mm 的颗粒或夹有多量的杂物时，应将土样风干后用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，然后再过0.5mm 的筛。

液塑限测定仪实训报告

一、实验目的1. 熟悉液塑限测定仪的结构、原理及操作方法。

2. 掌握液塑限测定仪在土工试验中的应用。

3. 通过实验，提高学生对土力学基本理论的掌握程度。

二、实验原理液塑限测定仪主要用于测定土壤的液限和塑限，从而计算塑性指数和液性指数，作为对土性质和地基承载力的评价依据。

液限是指细粒土呈可塑状态的上限含水量，塑限是指细粒土呈现可塑状态的下限含水量。

实验原理：将土样放入液塑限测定仪中，通过圆锥体在土样中的下沉深度与含水量之间的关系，确定液限和塑限的值。

三、实验仪器及材料1. 液塑限测定仪2. 电子秤3. 烘箱4. 称量碗5. 调土碗6. 调土刀7. 土样（细粒土）四、实验步骤1. 土样准备：将土样烘干，过筛，称取200g土样，放入称量碗中。

2. 液限测定：（1）将土样放入调土碗中，加入蒸馏水，使土样的含水量分别控制在液限、略大于液限和二者的中间状态。

（2）用调土刀调匀土样，盖上湿布，放置18小时以上。

（3）将制备好的土样装入液塑限测定仪的土样杯中，用调土刀压密土样。

（4）将圆锥体放入土样杯中，启动液塑限测定仪，记录圆锥体下沉10mm和2mm时的含水量，即为液限和塑限。

3. 塑限测定：（1）将土样放入调土碗中，加入蒸馏水，使土样的含水量分别控制在液限、略大于液限和二者的中间状态。

（2）用调土刀调匀土样，盖上湿布，放置18小时以上。

（3）将制备好的土样装入液塑限测定仪的土样杯中，用调土刀压密土样。

（4）将圆锥体放入土样杯中，启动液塑限测定仪，记录圆锥体下沉2mm时的含水量，即为塑限。

4. 计算塑性指数和液性指数：（1）塑性指数 = 液限 - 塑限（2）液性指数 = （含水量 - 塑限）/ 塑性指数五、实验结果与分析1. 液限：根据实验数据，本组液限为XX%。

2. 塑限：根据实验数据，本组塑限为XX%。

3. 塑性指数：根据实验数据，本组塑性指数为XX。

4. 液性指数：根据实验数据，本组液性指数为XX。

分析：本组液限、塑限、塑性指数和液性指数符合实际土样性质，实验结果可靠。

液塑限试验报告

一、土的液塑限联合测定试验的概述细粒土随着土中含水量的不同，分别处于各种不同的状态。

1911年瑞典农学家阿太堡将土从液态过渡到固态的过程分为五个阶段，规定了各个界限含水量，称为阿大堡限度。

土的界限含水量和土的机械组成、土粒的矿物成分，比表面积、表面电荷强度等一系列因素有关，是这些因素的综合反映。

塑性高表示土中胶体粘粒含量大，同时也表示粘土中可能含有蒙脱石或其他高活性的胶体粘粒较多。

因此，界限含水量尤其是液限、较好地反映出土的某些物理力学特性，如压缩性、胀缩性等，对工程来说，有实用意义的主要是土的液限、塑限和缩限。

液限是土可塑状态的上限含水量，塑限是土可塑状态的下限含水量。

含水量低于缩限，水分蒸发时土体积不再缩小。

事实上，上从粘滞流动状态到可塑状态、从可塑状态到半固体状态的性质和直观变化都是渐变的。

因此，在两者之间建立确定的界限都带有一定的任意性。

也就是说，其他的物质例如水从液态变到气态或从液态变到固态有直观的温度临界点，而上随含水量的变化从一状态到另一状态元明显可见的含水量临界点，这就促使各国、各行业土木工程人员实行行业约定和规范，先后发展用碟式仪法。

圆锥仪法、搓条法以及联合测定法来区分和测定土的界限含水量。

我国通用圆锥仪法测土的液限含水量，搓条法测土的塑限含水量，或联合法测土的液限和塑限含水量。

但各行业间由于历史原因，用同样方式测试时，所采用的仪器的具体尺寸、质量和测试标准不相同，这是测试工作者和应用人员必须注意的问题。

二、土的液塑限联合测定试验的优点土的液塑限指标是细粒土进行分类和定名的最基本指标,在岩土工程中,液塑限指标的准确性涉及土壤定名的正确性,同时影响土样状态的确定,进而影响到土的承载能力的确定。

所以正确地确定土壤的液塑限指标对工程具有很重要的意义。

液塑限联合测定法具有操作简单,所测数据比较稳定,标准易于统一等优点,因此应用越来越广泛。

三、土的液塑限联合测定试验的一些问题（1）土膏的制备土膏应充分调匀,不调匀会影响测试数据的准确性。

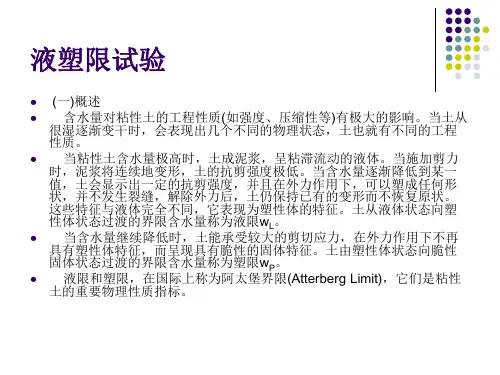

液塑限试验

对于中试件，不大于15％；对于大试件，不大于20％。
8．强度评定
(1)评定路段试样的平均强度R应满足下式的要求
承载比(CBR)试验方法
所谓CBR值，是指试料贯人量达2.5mm或5.0mm时，单位压力与标准碎石压
绘a、b、c三点含水量的h-w图，连此三点，应呈一条直线。如三点不在同一直线上，要通过a点与b、c两点连成两条直线，根据液限 (a点含水量)在h—wl图上查得hp，，以此hp 再在h-wl图上的ab及ac 两直线上求出相应的两个含水量，当两个含水量的差值小于2％时，以该两点含水量的平均值与a连成一直线。当两个含水量的差值大于2％时，应重做试验。在h-wl图上，查得纵坐标人土深度h=20mm所对应的横坐标的含水量w即为该土样的液限含水量wl.
土和粗粒土)试件的无侧限抗压强度，室内配合比设计试验及现场检测。 2．取样频率在现场按规定频率取样，按工地预定达到的压实度制备试件。 3．仪器设备 4．试件制备 (1)试料准备将具有代表性的风干试料用木锤和木碾捣碎，如试料为粗粒土，则除去大于40mm的颗粒备用；如试料为中粒土，则除去大于25mm或 20mm的颗粒备用；如试料为细粒土，则除去大于10mm的颗粒备用。取有代表性的试料测定其风干含水量。
无机结合料击实试验
(3)超尺寸颗粒的校正当试样中大于规定最大粒径的超尺寸颗粒的含量为5％-30％时，
按要求对试验所得最大于密度和最佳含水量进行校正。
无机结合料击实试验
6.精确度或允许误差 2次试验最大密度的差值不应超0.05g/cm3(稳定细粒土)或
0.08g/cm3(稳定中粒土和粗土)，最佳含水量的差值不应超过0.5％ (最佳含水量小于10％)或1.0％(最佳含水量大于10％)。
石灰稳定工业废渣混合料组成设计

液限塑限实验报告

一、实验目的1. 了解液限和塑限的概念及意义；2. 掌握液限和塑限实验的操作步骤；3. 学会根据实验结果确定土的液限和塑限；4. 提高对土的物理性质的认识。

二、实验原理液限和塑限实验是土力学实验中的一项基本实验，用于测定土的液限和塑限，进而确定土的液塑限指标。

液限是指土样在自由状态下，从流动状态转变为塑性状态的含水率；塑限是指土样在自由状态下，从塑性状态转变为半固态状态的含水率。

三、实验仪器与材料1. 仪器：液塑限联合测定仪、称量瓶、干燥箱、电子天平、蒸馏水、滤纸等；2. 材料：土样。

四、实验步骤1. 土样的准备：称取土样50g，放入称量瓶中，置于干燥箱中烘干至恒重，取出后放入干燥器中冷却至室温，称量后计算含水率；2. 制备土样：根据土样的含水率，按液限、塑限以及二者中间状态分别制备三种不同含水率的土样；3. 液限测定：将制备好的土样放入液塑限联合测定仪的样品筒中，加入适量的蒸馏水，搅拌均匀后，使土样达到液限状态，记录此时土样的含水率；4. 塑限测定：将液限测定后的土样取出，置于滤纸上，轻轻拍打，使土样达到塑限状态，记录此时土样的含水率；5. 结果计算：根据实验数据，计算液限和塑限。

五、实验结果与分析1. 实验结果：液限：25.5%塑限：16.0%2. 结果分析：根据实验结果，该土样的液限为25.5%，塑限为16.0%。

根据液塑限指标，可以判断该土为粘土类土，具有较好的塑性。

六、实验结论1. 通过本次实验，掌握了液限和塑限实验的操作步骤；2. 能够根据实验结果确定土的液限和塑限；3. 提高了土力学实验技能，为今后从事土工工程实践奠定了基础。

七、实验注意事项1. 实验过程中，应注意土样的均匀性，避免因土样不均匀导致实验结果误差；2. 液限和塑限实验过程中，应确保土样的含水率达到要求，避免因含水率过高或过低导致实验结果误差；3. 实验过程中，应注意液塑限联合测定仪的校准，确保实验结果的准确性。

八、实验总结本次液限塑限实验，通过对土样的液限和塑限进行测定，掌握了液限和塑限实验的操作步骤，提高了土力学实验技能。

土工实验报告(液塑限)

土工实验指导书及报告测定土的液限和塑限（锥式仪法和搓条法）一、基本原理在界限含水率中，意义最大的是从粘流状态过渡到粘塑状态的液限(w L)和从塑态过渡到半固态的塑限(w p)。

土的塑性指数是液限与塑限之差(Ip＝w L-w p)，是表示土的塑性强弱的指标。

对于液限的测定，我国广泛使用的是锥式液限仪，圆锥质量76g，锥角30°，距锥尖10mm 处刻有一环形线。

当锥在自重作用下沉入土中的深度恰为10mm时，则认为此时的含水率就为液限。

土的塑态与固态间的界限含水率称土的塑限。

塑限的测定依据主要是根据土处于塑态时可塑成任意形状且不产生裂纹；处于固态时则很难搓成任意形状，若勉强为之，则土面要发生裂纹或断折等现象。

以这两种物理状态为待征，确定塑态和固态的界限。

也就是说，当土被搓成一定粗细的土条且表面开始出现裂纹时的含水率，即为塑限。

此外，我国还采用圆锥式液塑限联合测定仪测定液限和塑限。

它是用瓦氏圆锥仪在专门的仪器上测定土在不同含水率时的圆锥入土深度，在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。

在直线上分别查得圆锥入土深度为17mm、l０mm和2mm时的相应含水率，即为碟式仪液限（等效）、锥式仪液限和塑限。

二、锥式液限仪测定液限（一）仪器设备1、铝盒、调土杯及调土刀2、锥式液限仪(如图)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱；7、干燥器。

（二）操作步骤1、制备土样取天然含水率的土样50g捏碎过筛；若天然土样已风干，则取样80g研碎，并过0.5mm 筛；加蒸馏水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平上面，使之与杯缘齐平。

3、放锥（1）在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，并保持锥体垂直，使锥尖与试样面接触，轻轻松开手指，使锥体在其自重作用下沉入土中；注意，放锥要平稳避免产生冲击力。

液限塑限联合测定报告

液限塑限联合测定报告一、实验目的本实验旨在通过液限、塑限实验，了解土壤的物理力学性质，并学习如何进行液限、塑限的测定及其相关数据的处理。

二、实验仪器与材料仪器：液限仪、塑限仪、烘箱、天平。

材料：本实验所用土样为粉土。

三、实验步骤1. 液限实验（1）取适量干土样，使其含水率达到可塑状态。

（2）将土样放入液限仪的滑块上，滚动调整液压顶杆使土样受到35次敲击后出现指压沟。

（3）确定初始高稠土样的含水量。

（4）调节液压顶杆使土样被打成团。

（5）每隔10次敲击，用爪子取一个小球，放在平板上推拉，直到两端接近170mm时，球断裂，记录液压顶杆移动的距离。

（6）在液限实验中，人手操作的影响很大，应多次取样，并取平均值。

（1）按照液限实验的方法，制备合适的土样。

（2）将土样放入塑限器的模具中，打平压实，露出边沿。

（3）从侧面将模具慢慢打开，去掉边沿，转动模具使土样分离，取出土样。

（4）将土样放入烘箱中，烘干，称重，记录重量。

（5）计算塑限值。

四、实验结果样品编号 | 液限值 | 含水率-|-|-1 | 37 | 25.8%2 | 35 | 27.4%3 | 36 | 26.6%4 | 36 | 26.4%平均值 | 36 | 26.5%2. 塑限实验结果如下：五、实验分析及讨论1. 液限是指土壤在特定情况下失去流动性的含水率，液限值越小，土壤的流动性越好。

2. 塑限是指土壤在可塑性状态下受约束形变的最大程度，塑限值越大，土壤的可塑性越高。

3. 本次实验结果表明，粉土的液限值比较一致，塑限值较为均匀。

4. 液限、塑限测试需要严格控制实验条件，如操作者对实验结果的影响，土样制备的条件等。

六、结论本次实验通过液限、塑限实验对粉土样品的物理力学性质进行了测试，得出了液限值和塑限值。

结果表明，粉土的液限值比较一致，塑限值较为均匀。

液限塑限实验报告

液限塑限实验报告液限塑限实验报告引言液限塑限实验是一种常用的实验方法，用于确定土壤的液限和塑限。

液限和塑限是土壤工程中重要的指标参数，对于土壤的工程性质和工程设计具有重要影响。

本实验旨在通过实验手段来测定土壤的液限和塑限，并对实验结果进行分析和讨论。

实验原理液限是指土壤在一定条件下，由塑性变为液性的含水量。

塑限是指土壤在一定条件下，由液性变为塑性的含水量。

液限和塑限的测定通常采用塑限仪进行。

塑限仪由一个圆形的塑料容器和一个固定在容器上的刮板组成。

实验中，将土样与适量的水混合，然后在塑限仪上进行刮削，当土样从塑性变为液性时，记录下刮削的次数和相应的含水量，即可得到液限和塑限。

实验步骤1. 准备工作：清洁塑限仪和刮板，准备土样和所需的量筒、天平等实验器材。

2. 取一定质量的土样，加入适量的水，搅拌均匀，使土样达到塑性状态。

3. 将土样放入塑限仪中，用刮板进行刮削，每次刮削后将土样收集起来。

4. 持续进行刮削，直到土样从塑性变为液性为止，记录下刮削次数和相应的含水量。

5. 重复以上步骤，进行多次实验，取平均值作为最终结果。

实验结果与分析通过多次实验得到的数据，可以计算出土壤的液限和塑限。

液限是土壤含水量的一个重要指标，代表了土壤的流动性和可塑性。

塑限则代表了土壤的可塑性和可变性。

实验结果的准确性和可靠性对于土壤工程设计和施工具有重要意义。

实验中，我们可以观察到土样在刮削过程中的变化。

初始状态下，土样呈现出塑性的特征，随着刮削的进行，土样逐渐变得流动起来，直到达到液性状态。

通过记录下刮削次数和相应的含水量，可以得到液限和塑限的数值。

实验中还可以对不同土样进行比较，分析其液限和塑限的差异。

不同土壤的液限和塑限数值不同，这与土壤的物理性质和成分有关。

通过对比不同土样的液限和塑限，可以了解土壤的工程性质和适用范围。

结论通过本次液限塑限实验，我们成功地测定了土壤的液限和塑限。

液限和塑限是土壤工程中重要的指标参数，对于土壤的工程性质和工程设计具有重要影响。

液限塑限实验报告

液限塑限实验报告引言液限塑限实验是一种常用的测试材料流变学性质的方法。

本实验旨在通过测定液体样品在应力作用下的流变学行为，研究不同材料的流变特性和流变模型。

本文将详细介绍液限塑限实验的步骤和结果分析。

实验步骤1.实验前准备：–准备所需的实验设备和材料，包括流变仪、液体样品和试验容器等。

–检查实验设备的正常工作状态，并确保实验室环境适合进行实验。

–根据实验目的，选择合适的液体样品。

2.样品制备：–根据实验要求，准备所需的液体样品。

–根据液体样品的特性和测定要求，选择适当的配方进行配制。

–将液体样品倒入试验容器中，确保容器内无气泡和杂质。

3.流变仪设置：–打开流变仪的电源，启动仪器。

–根据实验要求，选择合适的试验模式和参数。

–调整流变仪的温度和转速等参数，使其适应实验要求。

4.实验操作：–将试验容器放置于流变仪的测试台上，使其与转子接触。

–打开流变仪的开始按钮，开始实验。

–根据实验要求，调整应力和剪切速率等参数，记录实验数据。

5.数据处理：–实验过程中，记录液体样品的应力和剪切速率等数据。

–将实验数据导出到计算机软件中，进行数据处理和分析。

–根据实验数据，绘制流变学曲线和流变学模型图。

结果分析根据实验数据和数据处理结果，可以得出以下结论：1.流变学特性：通过测定液体样品在应力作用下的流变学行为，可以分析其黏度、流变指数等特性。

2.流变模型：根据实验数据，可以拟合出不同液体样品的流变模型，如牛顿流体模型、剪切变稀流体模型等。

3.材料性能：通过实验数据的分析，可以评估不同液体样品的流变学性能，如粘度、流变特性等。

实验结果的正确性和可靠性对于进一步研究和应用液体材料具有重要意义。

因此，在实验过程中应严格控制实验条件，确保实验数据的准确性和可重复性。

结论通过本次液限塑限实验，我们掌握了液体样品的流变学测试方法和流变学模型的拟合方法。

实验结果对于研究和应用液体材料具有重要意义，可以为相关领域的研究和工程设计提供参考。

液塑限联合测定实验报告

一、实验目的液塑限联合测定实验是为了研究土体的液限和塑限，为划分土类、计算天然稠度、塑性指数等提供依据。

通过本实验，了解土体在不同含水率条件下的变形极限，评估和比较不同材料的力学性能。

二、实验原理液限和塑限是黏性土的重要物理特性指标，反映了土中水对土性质的影响。

液限是细粒土呈可塑状态的上限含水率，塑限是细粒土呈可塑状态的下限含水率。

本实验采用液塑限联合测定法，通过测定土样在不同含水率状态下的圆锥体下沉深度，绘制出圆锥下沉深度与含水率关系曲线，从而确定液限和塑限值。

三、实验材料与仪器1. 实验材料：细粒土、蒸馏水。

2. 实验仪器：液塑限联合测定仪、电子秤、烘箱、称量碗、调土碗、调土刀、锥式仪、干燥器、吸管、凡士林等。

四、实验步骤1. 准备土样：取有代表性的天然含水率或风干土样，用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，过0.5mm的筛，取0.5mm筛下的代表性土样200g，分开放入三个盛土皿中。

2. 调制土样：向三个盛土皿中分别加入不同数量的蒸馏水，使土样的含水率分别控制在液限、略大于塑限和二者中间状态。

3. 调匀土样：用调土刀调匀每个盛土皿中的土样。

4. 测定圆锥下沉深度：将调制好的土样分别放入锥式仪中，进行圆锥下沉深度测定。

5. 记录数据：记录每个土样在不同含水率状态下的圆锥下沉深度。

6. 绘制关系曲线：以含水率为横坐标，圆锥下沉深度为纵坐标，在双对数坐标纸上绘制圆锥下沉深度与含水率的关系曲线。

7. 查找液限和塑限值：在关系曲线上，圆锥下沉深度为10mm的点所对应的含水量为液限，下沉深度为2mm的点所对应的含水量为塑限。

五、实验结果与分析1. 实验结果根据实验数据，绘制出圆锥下沉深度与含水率的关系曲线，查得液限和塑限值。

2. 实验分析通过本实验，我们得到了不同土样的液限和塑限值，可以进一步计算土的塑性指数和液性指数，为划分土类、计算天然稠度等提供依据。

六、实验结论本实验通过液塑限联合测定法，成功测定了土样的液限和塑限值，为划分土类、计算天然稠度、塑性指数等提供了依据。

土的液限和塑限测定试验

• （4）调平机身，提起锥杆，锥尖涂少许凡士林；
2021/4/21
5
试验步骤
• （5）将装好的土样的试杯放在升降座上，转动升降旋钮，使试杯徐徐上升，土样表面和锥体尖好接触，蜂鸣器报警，停止升降，按检测键，同时锥体立刻自行下沉，5S时液晶显示器上显示锥入深度h1，试验毕，手拿锥体向上，锥体复位；
③当两个含水量的差值大于2%时，应重做试验。
2021/4/21
7
成果整理
• （2）确定液限、塑限
在锥入深度h与含水量w关系图上，查得下沉深度为20mm所对应的含水量为液限wL；查得下沉深度为2mm所对应的含水量为塑限wP，以百分数表示。
2021/4/21
8
成果整理
• （3）按下式计算塑性指数：
h=17mm（水利部取法，建工取h=10mm ）时的含水率为液限，取等效滚搓
法强度相应的入20土21/深4/2度1 h=2mm时的含水率为塑限。
4
试验步骤
• （1）选取具有代表性的天然含水量或风干土样，若土中含有较多大0.5m m的顺粒或夹有大量的杂物时，应将土样风干后用带橡皮头的研材研碎或用木棒在橡皮板上压碎，然后再过0.5mm的筛；
2021/4/21
2
试验用仪器及材料
• 主要设备：液塑限联合测定仪限、天平、称量盒、烘箱；
• 其它：电吹风、干燥器、调土碗、调土刀、凡士林、蒸馏水、滴管、研钵、带橡皮头的研棒及0.5 mm筛等。
2021/4/21
3
试验方法
• 本试验采用液、塑限联合测定法，所用土样应过0.5mm的筛；
• 说明：根据《土工试验方法标准》（GB/T50123－1999），界限含水率
％）；
式中：Ip

液塑限实训报告

一、实验目的本次液塑限实训的主要目的是通过实际操作，学习并掌握液塑限联合测定法，测定细粒土的液限和塑限含水量。

通过实验，了解液限和塑限的概念及其在土工工程中的应用，为后续土力学与地基基础课程的学习打下基础。

二、实验原理液塑限联合测定法是测定土的液限和塑限含水量的一种常用方法。

液限是指土从流动状态过渡到粘塑状态时的含水率，塑限是指土从粘塑状态过渡到半固体状态时的含水率。

液限和塑限的比值称为塑性指数，是土体塑性的重要指标。

实验原理如下：1. 将一定量的土样放入液塑限联合测定仪的试样杯中，加入蒸馏水，使土样含水量分别控制在液限、略大于液限和二者的中间状态。

2. 通过液塑限联合测定仪的锥式仪，测定土样在不同含水量下的锥入深度。

3. 根据锥入深度与含水量的关系曲线，确定液限和塑限的含水率。

三、实验仪器与材料1. 液塑限联合测定仪2. 电子秤3. 烘箱4. 称量碗5. 调土碗6. 调土刀7. 细粒土样品四、实验步骤1. 称取不少于200g的细粒土样品，放入调土碗中。

2. 分别向三个调土碗中加入不同量的蒸馏水，使土样的含水量分别控制在液限、略大于液限和二者的中间状态。

3. 用调土刀将土样和蒸馏水充分混合，使土样达到均匀状态。

4. 将制备好的土样分别放入液塑限联合测定仪的试样杯中。

5. 将锥式仪插入试样杯，记录锥入深度。

6. 重复步骤4和5，直至找到液限和塑限的含水率。

7. 计算塑性指数。

五、实验结果与分析本次实验中，液限含水率为21.2%，塑限含水率为12.5%，塑性指数为8.7。

根据实验结果，可以得出以下结论：1. 液限和塑限是土体塑性的重要指标，可以反映土体的工程性质。

2. 本实验采用的液塑限联合测定法操作简便，准确度高。

3. 实验过程中，应注意控制土样的含水量，确保实验结果的准确性。

六、实验总结通过本次液塑限实训，我们掌握了液塑限联合测定法的基本原理和操作步骤，了解了液限和塑限在土工工程中的应用。

在实验过程中，我们学会了如何控制土样的含水量，提高了实验技能。

土的液限和塑限测定试验.

2018/9/27
7
成果整理
（2）确定液限、塑限在锥入深度h与含水量w关系图上，查得下沉深度为20mm所对应的含水量为液限wL；查得下沉深度为2mm所对应的含水量为塑限wP，以百分数表示。
2018/9/27
8
成果整理
（3）按下式计算塑性指数： Ip= wL－wp 式中：Ip —— 塑性指数； wp —— 塑限含水量（％）； wL —— 液限含水量（％）。
2018/9/275Fra bibliotek试验步骤
（5）将装好的土样的试杯放在升降座上，转动升降旋钮，使试杯徐徐上升，土样表面和锥体尖好接触，蜂鸣器报警，停止升降，按检测键，同时锥体立刻自行下沉，5S时液晶显示器上显示锥入深度h1，试验毕，手拿锥体向上，锥体复位；（6）改变锥尖与土体接触位置（锥尖两次锥入位置距离不小于1cm），重复5条步骤，测得锥深入试样深度值h2，h1、h2允许误差为0.5mm，否则，应重做；（7）去掉锥尖入土处的凡士林，取10g以上的土样两个，分别放入称量盒内，称质量，测定其含水量；（8）重复（3）至（7）的步骤，对其它两个含水量土样进行试验，测其锥入深度和含水量。
2018/9/27
2
试验用仪器及材料
主要设备：液塑限联合测定仪限、天平、称量盒、烘箱；其它：电吹风、干燥器、调土碗、调土刀、凡士林、蒸馏水、滴管、研钵、带橡皮头的研棒及0.5mm筛等。
2018/9/27
3
试验方法
本试验采用液、塑限联合测定法，所用土样应过0.5mm的筛；说明：根据《土工试验方法标准》（GB/T50123－1999），界限含水率中的液限可以采用圆锥仪或碟式仪法，塑限可以采用滚搓法。联合测定法是为改进碟式仪液限和滚搓法塑限而提出的一种试验方法，就是根据土样在可塑状态范围内，用质量76g，锥角300的圆锥仪，以瞬时落锥方法，测得圆锥入土深度h与含水率w两个参数，然后绘制在双对数坐标纸上，得到深度h与含水率w之间的直线关系，取等效碟式仪法强度相应的入土深度 h=17mm（水利部取法，建工取h=10mm ）时的含水率为液限，取等效滚搓法强度相应的入土深度h=2mm时的含水率为塑限。

土的液塑限试验报告

土的液塑限试验报告1. 实验目的本实验的目的是测定土样的流动极限和塑性极限，以确定土样的塑性指数和液性指数。

2. 实验原理土样的塑性指数和液性指数是表征土壤塑性与液性状态的指标。

塑性指数（PI）是指土样干弱状态下塑性和塑性控制状态下塑性的差值。

液性指数（LI）是指土样液态状态下水分含量的变化范围。

本实验通过进行土的液塑限试验，测定土样的流动极限和塑性极限，并计算出土样的塑性指数和液性指数。

3. 实验步骤（1）准备土样。

选取一定数量土样，经过处理后制成规定大小的标准圆柱体样品。

（2）进行塑限试验。

将土样插入极限状态下的液态常数、称量出0.5倍流动限水分，进行塑限试验，测定土样塑性极限。

（3）进行液限试验。

将土样插入极限状态下的塑态常数、称量出1.5倍流动限水分，进行液限试验，测定土样液性极限。

（4）计算塑性指数和液性指数。

根据实验数据计算土样的塑性指数PI和液性指数LI。

4. 实验结果表格1 土的液塑限试验数据样品编号流动限（%）塑性极限（%）液性极限（%）1 20.6 10.4 18.32 18.9 9.0 16.53 21.3 11.2 19.84 19.8 10.0 18.0表格2 土样的塑性指数PI和液性指数LI样品编号塑性指数（%）液性指数（%）1 0.77 1.502 0.86 1.443 0.82 1.514 0.88 1.435. 结论及分析通过本次试验，我们得出了土样的流动极限、塑性极限和液性极限的具体数值，并计算出了土样的塑性指数和液性指数。

在实验过程中，我们发现土样的塑性指数与液性指数存在反比关系。

这是因为土样的塑性和液性两种状态本身就是互相对立的。

在土样的应用中，塑性指数和液性指数是十分重要的指标。

塑性指数表征土样的泥质状况，液性指数表征土样的粘土状况。

因此，了解土样塑性指数和液性指数对于土壤工程分析和设计具有重要意义。

6. 参考文献王亚平. 土力学[M]. 北京: 科学出版社, 2008.杨天桥. 土工试验技术手册[M]. 北京: 中国铁道出版社, 2004.。

液塑限联合测定实验报告

液塑限联合测定实验报告液塑限联合测定实验报告一、引言液塑限联合测定是一种常用的实验方法，用于测定材料的液态和塑性变形极限。

本实验旨在通过液塑限联合测定，研究不同材料在不同条件下的变形极限，以便对材料的力学性能进行评估和比较。

二、实验方法1. 实验材料准备我们选择了三种常见的材料：铝合金、钢材和塑料。

这些材料分别代表了金属材料和非金属材料的两个主要类别。

2. 实验仪器本实验使用了液塑限联合测定仪器，该仪器由压力机、液压系统和变形测量系统组成。

压力机用于施加力，液压系统用于提供施力的液压力，变形测量系统用于测量材料的变形。

3. 实验步骤（1）将实验材料切割成标准尺寸的试样。

（2）将试样放置在液塑限联合测定仪器的夹具中。

（3）通过液压系统施加力，使试样发生塑性变形。

（4）使用变形测量系统测量试样的变形程度。

（5）记录实验数据。

三、实验结果与分析我们进行了多组实验，得到了不同材料在不同条件下的变形极限数据。

以下是其中一组实验结果的总结：1. 铝合金试样在施加力为1000N的情况下，铝合金试样的变形极限为0.2mm。

随着施加力的增加，变形极限也相应增加。

2. 钢材试样在施加力为2000N的情况下，钢材试样的变形极限为0.5mm。

与铝合金相比，钢材的变形极限较高，表明钢材具有更好的塑性。

3. 塑料试样在施加力为500N的情况下，塑料试样的变形极限为1.5mm。

相比于金属材料，塑料具有更高的变形极限，表明塑料具有更好的可塑性。

通过对以上实验结果的分析，我们可以得出以下结论：（1）不同材料具有不同的变形极限，这与材料的性质有关。

（2）金属材料通常具有较低的变形极限，而塑料材料则具有较高的变形极限。

（3）变形极限可以用来评估和比较材料的力学性能。

四、实验误差与改进在进行实验过程中，我们注意到了一些可能导致误差的因素，例如仪器的精度、试样的制备等。

为了提高实验结果的准确性，我们可以采取以下改进措施：（1）使用更精确的测量仪器，以减小仪器误差。

土工实验报告(液塑限)

土工实验指导书及报告测定土的液限和塑限（锥式仪法和搓条法）一、基本原理在界限含水率中，意义最大的是从粘流状态过渡到粘塑状态的液限(w L)和从塑态过渡到半固态的塑限(w p)。

土的塑性指数是液限与塑限之差(Ip＝w L-w p)，是表示土的塑性强弱的指标。

对于液限的测定，我国广泛使用的是锥式液限仪，圆锥质量76g，锥角30°，距锥尖10mm 处刻有一环形线。

当锥在自重作用下沉入土中的深度恰为10mm时，则认为此时的含水率就为液限。

土的塑态与固态间的界限含水率称土的塑限。

塑限的测定依据主要是根据土处于塑态时可塑成任意形状且不产生裂纹；处于固态时则很难搓成任意形状，若勉强为之，则土面要发生裂纹或断折等现象。

以这两种物理状态为待征，确定塑态和固态的界限。

也就是说，当土被搓成一定粗细的土条且表面开始出现裂纹时的含水率，即为塑限。

此外，我国还采用圆锥式液塑限联合测定仪测定液限和塑限。

它是用瓦氏圆锥仪在专门的仪器上测定土在不同含水率时的圆锥入土深度，在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。

在直线上分别查得圆锥入土深度为17mm、l０mm和2mm时的相应含水率，即为碟式仪液限（等效）、锥式仪液限和塑限。

二、锥式液限仪测定液限（一）仪器设备1、铝盒、调土杯及调土刀2、锥式液限仪(如图)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱；7、干燥器。

（二）操作步骤1、制备土样取天然含水率的土样50g捏碎过筛；若天然土样已风干，则取样80g研碎，并过0.5mm 筛；加蒸馏水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平上面，使之与杯缘齐平。

3、放锥（1）在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，并保持锥体垂直，使锥尖与试样面接触，轻轻松开手指，使锥体在其自重作用下沉入土中；注意，放锥要平稳避免产生冲击力。

液限和塑限试验报告

31245图4-1锥式液限仪（单位：mm ） 1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座实验三液限和塑限试验实验人：学号：一、概述粘性土的状态随着含水率的变化而变化，当含水率不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水率称为界限含水率。

土从流动状态转到可塑状态的界限含水率称为液限L w ；土从可塑状态转到半固体状态的界限含水率称为塑限p w ；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时的界限含水率称为缩限s w 。

土的塑性指数p I 是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此，粘性土常按塑性指数进行分类。

界限含水率试验要求土的颗粒粒径小于0.5mm ，且有机质含量不超过5%，且宜采用天然含水率试样，但也可采用风干试样，当试样含有粒径大于0.5mm 的土粒或杂质时，应过0.5mm 的筛。

二、液限试验液限是区分粘性土可塑状态和流动状态的界限含水率，测定土的液限主要有圆锥仪法、碟式仪法等试验方法，也可采用液塑限联合测定法测定土的液限。

这里介绍圆锥仪液限试验。

圆锥仪液限试验圆锥仪液限试验就是将质量为76g 圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s 恰好沉入土中10mm 深度，此时试样的含水率就是液限。

1、仪器设备（1）圆锥液限仪（图4-1），主要有三个部分：①质量为76g 且带有平衡装置的圆锥，锤角30°，高25mm ，距锥尖10mm 处有环状刻度；②用金属材料或有机玻璃制成的试样杯，直径不小于40mm ，高度不小于20mm ；③硬木或金属制成的平稳底座；（2）称量200g 、最小分度值0.01g 的天平；（3）烘箱、干燥器；（4）铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5mm 标准筛、研体等设备。

2、操作步骤（1）选取具有代表性的天然含水率土样或风干土样，若土中含有较多大于0.5mm 的颗粒或夹有多量的杂物时，应将土样风干后用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，然后再过0.5mm 的筛。
