《收音机的基本原理》课件
![《收音机的基本原理》课件](https://img.taocdn.com/s3/m/cd168a9a6e1aff00bed5b9f3f90f76c661374c17.png)
Байду номын сангаас
广播信号的接收和解调原理
了解广播信号是如何接收和解调的,对于理解收音机的工作原理非常重要。 解调是如何将无线电信号转换为声音信号的呢?让我们揭开这个谜底。
收音机的天线设计和选择
天线是收音机中至关重要的部件,它负责接收电磁波并将其转换为电信号。 了解天线的设计原理和选择方法,有助于提高收音机的接收效果。
调频和调幅的区别
调频和调幅是两种常见的调制方式。它们之间有哪些区别?本节将详细介绍 这两种调制方式的原理和特点。
收音机的调谐电路及其作用
调谐电路是收音机中的重要部件,它能帮助我们接收并选择不同的广播频道。 了解调谐电路的工作原理和作用,有助于优化收音机的接收效果。
省电模式和关机设备的实现原理
如何实现收音机的省电模式和关机设备?本节将介绍这些功能是如何工作的,以及如何延长收音机的使用寿命。
收音机的基本原理
本PPT课件将详细介绍收音机的基本原理,包括电磁波的产生和传播、收音机 的组成部分和功能、广播信号的接收和解调原理等。
电磁波的产生和传播
了解电磁波的产生和传播对于理解收音机的工作原理至关重要。电磁波是怎 样在空间中传输的呢?本节将揭开这个秘密。
收音机的主要组成部分和功能
收音机由许多复杂的部件组成,每个部件都有各自的功能,如放大、解调、调谐等。我们将深入了解这些部件 的工作原理和功能。
《收音机的基本原理》课件
![《收音机的基本原理》课件](https://img.taocdn.com/s3/m/81026dab534de518964bcf84b9d528ea80c72f70.png)
常见故障分析
01
02
03
04
信号接收问题
收音机无法接收信号,可能是 由于天线损坏、信号干扰等原
因。
声音异常
收音机播放时出现杂音、音量 异常等情况,可能与信号质量
、音频处理电路有关。
电源故障
无法充电或电池无法供电,可 能是电池老化或充电电路故障
。
机械故障
按键失灵、旋钮不灵敏等,可 能是由于机械部件磨损或电路
个性化
随着用户需求的多样化,收音机将更加注重个性 化设计和定制功能,以满足不同听众的需求。机的历史与发展
总结词
收音机的历史可以追溯到20世纪初,经历了电子管、晶体管、集成电路等不同技 术阶段,现在已发展成为便携式、数字化、互联网化的多媒体终端。
详细描述
收音机的发展历程中,技术的进步不断推动着收音机的形态和功能的变化。从最 初的电子管收音机,到晶体管收音机,再到集成电路收音机,以及现在的便携式 数字收音机、互联网收音机等,收音机的功能和性能得到了极大的提升。
音频输出
解调后的音频信号通过扬 声器或耳机输出,供用户 收听。
收音机的灵敏度与选择性
灵敏度
收音机接收微弱信号的能力,通 常以能接收的最小信号强度表示
。
选择性
收音机区分相邻频率信号的能力, 即避免干扰的能力。
滤波器
收音机采用滤波器来提高选择性, 抑制不需要的频率信号。
CHAPTER 04
收音机的常见故障与维修
应急通讯
在灾害或紧急情况下,收音机可 作为重要的通讯工具。
汽车领域
汽车收音机是现代汽车的基本配 置之一,提供娱乐和信息。
收音机的发展趋势与展望
数字化
随着技术的发展,收音机的数字化程度越来越高 ,将提供更高质量的音频和更多的功能。
实训收音机课件(全面)
![实训收音机课件(全面)](https://img.taocdn.com/s3/m/ed8a8f77a22d7375a417866fb84ae45c3b35c2bd.png)
天线设计
介绍常见的天线类型和设计原则,帮助学习者选择 适合特定应用的天线。
收音机台站设计与运营
1 台站规划
讲解收音机台站的选址和布局规划,以及电磁兼容性和安全性的考虑。
2 设备运维
指导学习者了解和掌握收音机设备的日常运维和维修,确保台站平稳运行。
3 节目制作与播出
介绍节目制作和播出的基本流程和技巧,以及如何吸引和保持听众。
调制与解调技术
1
调制技术
介绍常见的调制技术,如调幅、调频和调相,以及它们在无线通信中的应用。
2
解调技术
讲解各种解调技术,如包络检测、鉴频和锁相放大器,帮助学习者理解信号解调 的原理和方法。
收音机接收灵敏度和选择性
接收灵敏度
探讨影响收音机接收灵敏度的因素,如前置放大器 和抗干扰措施。
选择性
介绍收音机的选择性调制和解调技术,以及如何提 高选择性和减小干扰。
通信标准
介绍无线电通信的标准化组织和标准制定过程,推动无线电技术的发展和应用。
应急通信规划和响应
规划
讲解应急通信的规划原则和步骤,确保在紧急情况 下能够提供及时有效的通信支持。
响应
指导学习者在应急情况下的通信响应和协调,以保 障人员安全和救援工作的顺利进行。
数字无线电系统
1
数字调制技术
介绍数字调制技术的原理和应用,如QPSK、QAM和OFDM。
介绍常见的收音机电路设计原理和技术,包括放大器、调谐电路和解调器等。
2
电路分析
展示收音机电路的分析方法和技巧,帮助学习者理解电路的工作原理和性能。
3
排除常见故障
指导学习者排除常见的收音机故障,提高维修和故障排查的能力。
无线电波传播和天线
实训收音机课件(全面)
![实训收音机课件(全面)](https://img.taocdn.com/s3/m/e2b32cc7e43a580216fc700abb68a98271feaca4.png)
航海和航空通讯
在航海和航空领域,收音机是重要的 通讯工具,的创新与未来发展
数字收音机
随着技术的发展,数字收音机逐渐普及,具有更稳定的接收性能、更高的音质和更多的 功能,如可编程的存储和回放等。
网络收音机
网络收音机结合了互联网和收音机的功能,可以接收网络电台的广播节目,具有更大的 信息量和更多的选择。
04
收音机常见故障与排除
无法接收信号
总结词
信号接收故障通常表现为收音机无法调频或接收信号,可能是由于天线、调频器 或信号源问题所导致。
详细描述
首先检查收音机的天线是否连接正常,有无破损或断裂。其次检查调频器是否工 作正常,可以尝试更换调频器或调整调频旋钮。如果问题依然存在,可能是信号 源问题,可以尝试更换其他电台或移动到其他位置进行测试。
扬声器的性能指标包括频率响 应、灵敏度和阻抗等,需要根 据收音机的整体性能要求进行 匹配和调整。
03
收音机软件调试
频段选择与调整
频段选择
收音机通常接收的频段有调频( FM)、调幅(AM)和短波等, 根据需要选择合适的频段。
频段调整
根据实际信号情况,调整频段选 择器,确保收音机接收到的信号 质量最佳。
收音机发展历程
早期无线电的发明
20世纪初,无线电技术开始出现,人们开始尝试制作收音机。
晶体管收音机的出现
20世纪50年代,晶体管技术的发明使得收音机小型化成为可能, 便携式收音机开始流行。
数字收音机的兴起
21世纪初,随着数字技术的普及,数字调谐收音机逐渐取代传统 模拟收音机。
02
收音机硬件结构
电源电路
输入调谐电路通常包括天线、调谐线圈、电容器和放大器等元件,能够选择特定频 率的信号并进行调整,以便后续处理。
在航海和航空领域,收音机是重要的 通讯工具,的创新与未来发展
数字收音机
随着技术的发展,数字收音机逐渐普及,具有更稳定的接收性能、更高的音质和更多的 功能,如可编程的存储和回放等。
网络收音机
网络收音机结合了互联网和收音机的功能,可以接收网络电台的广播节目,具有更大的 信息量和更多的选择。
04
收音机常见故障与排除
无法接收信号
总结词
信号接收故障通常表现为收音机无法调频或接收信号,可能是由于天线、调频器 或信号源问题所导致。
详细描述
首先检查收音机的天线是否连接正常,有无破损或断裂。其次检查调频器是否工 作正常,可以尝试更换调频器或调整调频旋钮。如果问题依然存在,可能是信号 源问题,可以尝试更换其他电台或移动到其他位置进行测试。
扬声器的性能指标包括频率响 应、灵敏度和阻抗等,需要根 据收音机的整体性能要求进行 匹配和调整。
03
收音机软件调试
频段选择与调整
频段选择
收音机通常接收的频段有调频( FM)、调幅(AM)和短波等, 根据需要选择合适的频段。
频段调整
根据实际信号情况,调整频段选 择器,确保收音机接收到的信号 质量最佳。
收音机发展历程
早期无线电的发明
20世纪初,无线电技术开始出现,人们开始尝试制作收音机。
晶体管收音机的出现
20世纪50年代,晶体管技术的发明使得收音机小型化成为可能, 便携式收音机开始流行。
数字收音机的兴起
21世纪初,随着数字技术的普及,数字调谐收音机逐渐取代传统 模拟收音机。
02
收音机硬件结构
电源电路
输入调谐电路通常包括天线、调谐线圈、电容器和放大器等元件,能够选择特定频 率的信号并进行调整,以便后续处理。
HX-6B_收音机课件
![HX-6B_收音机课件](https://img.taocdn.com/s3/m/e456a2f6551810a6f5248670.png)
拆下换成901250k9012680换至此处断开此处9012断开断开20033010ur102009013vt69012改造后20020010u电路元件最少但对电源电压的适应能力不好电压低时容易失真电压高时又容易烧毁扬声器电路在供电电压很低时比如说12伏的工作表现比其他两种都好而且放大倍率可调范围较大电路在电源电压变化范围较大的情况下末级的工作电流最稳定改造后51010ur10100k1k改造后的电原理图5选用集成功放tda1822m直接从前级vt4输出引出两条线如图所示静态电流只有6ma为btl方式3伏供电输出功率250mw
低放
AGC
调幅收音机原理框图
调频收音机原理:
调频(FM)收音机由输入回路、高放回路、 本振回路、混频回路、中放回路、鉴频回路和音频 功率放大器组成。
高频信号
输入
高放
中频调频波(10.7MHz) 音频信号 去加重 混频 中放 鉴频
低放
本振信号
本振
AFC
调频收音机原理框图
收音机的干扰因素:
中波:中波的传播主要受电离层的影响,夜间收到的中波 电台会比白天多。因此收听中波电台最好选择在夜间。 调频:功率强大的电视广播的电波,会干扰到调频接收, 频率相邻、发射功率强大的几个调频电台也会互相干扰。 因此,接收到强烈干扰信号时,应缩短拉杆天线,改变天 线方向,变换收听位置,尽量减轻干扰程度。 短波:在天波传播过程中,路径衰耗、时间延迟、大气噪 声、多径效应、电离层衰落等因素,都会造成信号的弱化 和畸变,影响短波通信的效果。另外,居住的地方如果是 钢筋结构的大楼或周围有高层建筑时,广播信号被屏蔽掉 一部分,室内的讯号会比室外微弱很多。
二、无线电广播和电视都是用哪个波段的无线电波传播的?都是 调幅制无线电广播:分长波、 靠什么方式传播的? 中波和短波三个大波段,分 别由相应波段的无线电波传 送信号。
低放
AGC
调幅收音机原理框图
调频收音机原理:
调频(FM)收音机由输入回路、高放回路、 本振回路、混频回路、中放回路、鉴频回路和音频 功率放大器组成。
高频信号
输入
高放
中频调频波(10.7MHz) 音频信号 去加重 混频 中放 鉴频
低放
本振信号
本振
AFC
调频收音机原理框图
收音机的干扰因素:
中波:中波的传播主要受电离层的影响,夜间收到的中波 电台会比白天多。因此收听中波电台最好选择在夜间。 调频:功率强大的电视广播的电波,会干扰到调频接收, 频率相邻、发射功率强大的几个调频电台也会互相干扰。 因此,接收到强烈干扰信号时,应缩短拉杆天线,改变天 线方向,变换收听位置,尽量减轻干扰程度。 短波:在天波传播过程中,路径衰耗、时间延迟、大气噪 声、多径效应、电离层衰落等因素,都会造成信号的弱化 和畸变,影响短波通信的效果。另外,居住的地方如果是 钢筋结构的大楼或周围有高层建筑时,广播信号被屏蔽掉 一部分,室内的讯号会比室外微弱很多。
二、无线电广播和电视都是用哪个波段的无线电波传播的?都是 调幅制无线电广播:分长波、 靠什么方式传播的? 中波和短波三个大波段,分 别由相应波段的无线电波传 送信号。
hx-6b收音机实验。心得体会
![hx-6b收音机实验。心得体会](https://img.taocdn.com/s3/m/bc0f83e9900ef12d2af90242a8956bec0975a5f4.png)

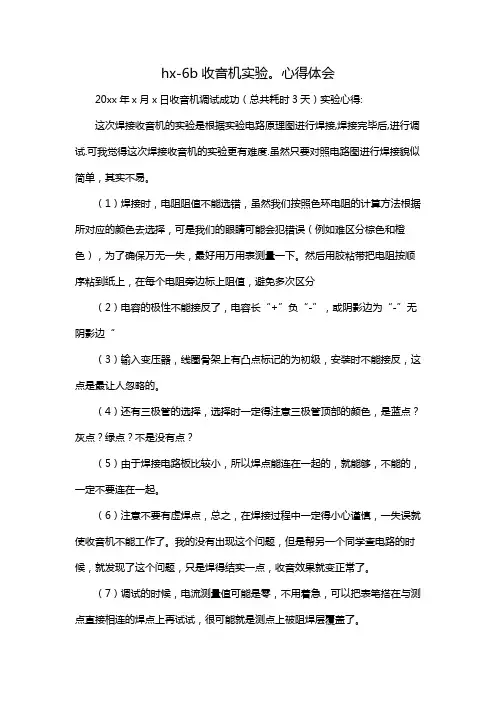

hx-6b收音机实验。
心得体会20xx年x月x日收音机调试成功(总共耗时3天)实验心得:这次焊接收音机的实验是根据实验电路原理图进行焊接,焊接完毕后,进行调试.可我觉得这次焊接收音机的实验更有难度.虽然只要对照电路图进行焊接貌似简单,其实不易。
(1)焊接时,电阻阻值不能选错,虽然我们按照色环电阻的计算方法根据所对应的颜色去选择,可是我们的眼睛可能会犯错误(例如难区分棕色和橙色),为了确保万无一失,最好用万用表测量一下。
然后用胶粘带把电阻按顺序粘到纸上,在每个电阻旁边标上阻值,避免多次区分(2)电容的极性不能接反了,电容长“+”负“-”,或阴影边为“-”无阴影边“(3)输入变压器,线圈骨架上有凸点标记的为初级,安装时不能接反,这点是最让人忽略的。
(4)还有三极管的选择,选择时一定得注意三极管顶部的颜色,是蓝点?灰点?绿点?不是没有点?(5)由于焊接电路板比较小,所以焊点能连在一起的,就能够,不能的,一定不要连在一起。
(6)注意不要有虚焊点,总之,在焊接过程中一定得小心谨慎,一失误就使收音机不能工作了。
我的没有出现这个问题,但是帮另一个同学查电路的时候,就发现了这个问题,只是焊得结实一点,收音效果就变正常了。
(7)调试的时候,电流测量值可能是零,不用着急,可以把表笔搭在与测点直接相连的焊点上再试试,很可能就是测点上被阻焊层覆盖了。
(8)焊接三极管千万要小心,尤其是不要焊反了,在给一个同学查错的时候,就发现她的一个三极管焊反了,焊了以后再拔下来,这可不是什么省事的活。
(9)磁棒线圈固定好后的收音效果会更好(10)同学间的相互帮助是很有益的,不但可以相互查错,还可以相互学习,体验别人的错误,增长自己的经验。
[这次时劲松学长给予了许多的鼓励与帮助。
]。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
图 广播电台发射机方框图
无线电广播的接收是由收音机实现的。收音机的接收 天线收到空中的电波;调谐电路选中所需频率的信号;检 波器将高频信号还原成音频信号(即解调);解调后得到的音 频信号再经过放大获得足够的推动功率;最后经过电声转 换还原出广播内容。 综上所述,可以把无线电通信(广播也属于无线电通信 范畴)的发送和接收概括为互为相反的三个方面的转换过程, 即: 传送信息 低频信号 高频信号 低频信号 (话筒、喇叭等)
图 各种电波的传播方式
收音机的发展:
民用广播和收音机发明于上世纪初。 民用广播方式经历了调幅(AM)广播、调频(FM)广播、 调频立体声(FM STEREO)广播、数字音频(DAB)广播等阶段, 目前正研究短波段的数字广播(DRM) 。 民用广播使用的频率经历了长波(LW) 、中波(MW) 、 短波(SW) 、超短波调频(FM) 、卫星调频广播等阶段。 广播的传播距离和覆盖范围从近距离到利用人造地球 卫星进行全球转播等。 收音机从矿石收音机、电子管收音机、晶体管收音机、 集成电路收音机、微电脑处理器的数字调谐收音机。 收音机的基本电路形式从直接放大式、超外差式到多 次变频式电路。 收音机的体积也从笨重变小到微型,而音质却越来越 好...... 。可以预见,接收数字化、功能多样化、结构集成化 和声音保真化是未来收音机发展的趋势。
收音机是最常用的家用电器之一,通 过这次实习,我们应该在了解其基本工作 原理的基础上学会安装、调试、使用 ,并 学会排除一些常见故障。
锡焊技术是电工、电子工艺的基本操 作技能之一,通过实习要求大家在初步掌 握这一技术的同时,注意培养自己在工作 中耐心细致,一丝不苟的工作作风。
收音机的基本常识 • 无线电的传播
年代
20-60
收音机基本电路 常用信号放大元件 直放式、外差式 电子管 外差式、多次变频 晶体管 外差式、多次变频、数字调谐 集成电路
主要民用广播制式 和波段 调幅 长波/中波/短波 调幅/调频 中波/短波/超短波 调幅/调频 中波/短波/超短波
50-70
70-80
90
外差式、多次变频、数字调谐 调幅/调频/数字广播 集成电路 中波/短波/超短波
传送信号 载波 调幅波 经过调幅的电波叫调幅波。它保持着高频载波的频率 特性,但包络线的形状则和传送信号波形相似。调幅波的 振幅大小,由调制信号的强度决定。 在接收端,将调幅波还原为传送信号的过程,称为检波。
调频:使载波的瞬时频率随调制信号的规律而变化。
传送信号 调频波
载波
经过调频的电波叫调频波。调频波频率变化的 大小由调制信号的大小决定,变化的周期由调制信号 的频率决定。调频波的振幅保持不变。调频波的波形, 就像是个被压缩得不均匀的弹簧。 在接收端,将调频波还原为传送信号的过程,称 为鉴频。
收音机的分类:
按波段分类可分为:
调频/调幅两波段、调频立体声/调幅两波段、调频/中
波/短波3-5波段、调频/中波/短波8-12波段、调频立体声/中波/
短波8-12波段、电视伴音等收音机。
按电路技术特点可分为:
传统超外差式、带数字电子钟及钟控功能(LCD型/LED
型/荧光型显示)、模拟调谐/数字显示频率和时间,频率合 成式(PLL)数字调谐(数字式、可记忆频率)、采用二次 变频技术(高灵敏度和优良选择性)、高灵敏度短波/单边 带(SSB接收机)。
• • • • • • • 收音机的发展 收音机的分类 收音机电路的技术特点 调幅收音机原理 调频收音机原理一、无线电通信的发送和接收过程是怎样的? 广播节目的发送是在广播电台进行。广播节目的声波, 经过电声器件转换成音频电信号,并由音频放大器放大, 振荡器产生高频等幅振荡信号;调制器使高频等幅振荡信 号被音频信号所调制;已调制的高频振荡信号经放大后送 入发射天线,转换成无线电波辐射出去。
收音机电路的技术特点:
超外差技术:
混频 中频选择回路 载波为455KHz的调幅波
输 入 回 路 本 振 回 路
所谓超外差,就是通过输入回路 先将电台高频调制波接收下来, 和本地振荡回路产生的本振信号 一并送入混频器,再经中频回路 进行频率选择,得到一固定的中 频载波(如:调幅中频国际上统 一为465KHz或455KHz,调频中频 为10.7MHz)调制波。中频载波 频率为输入回路与本振回路的频 率差值。
二、无线电广播和电视都是用哪个波段的无线电波传播的?都是 调幅制无线电广播:分长波、 靠什么方式传播的? 中波和短波三个大波段,分 别由相应波段的无线电波传 送信号。
中波广播使用的频段约 为:550kHz-1600kHz,主要靠 地波传播,也伴有部分天波;
短波广播使用的频段约为: 2MHz-24MHz,主要靠天波传 播,近距离内伴有地波。 调频制无线电广播:多 用超短波(甚高频)无线电波传 送信号,使用频率约为88MHz108MHz,主要靠空间波传送 信号。
f(本振) — f(信号)= f (中频)
超外差式电路的几个优点:
1. 由于变频后为固定的中频,频率比较低,容易获 得比较大的放大量,因此收音机的灵敏度可以做得 很高。 2. 由于外来高频信号都变成了一种固定的中频,这 样就容易解决不同电台信号放大不均匀的问题。 3. 由于采用"差频"作用,外来信号必须和振荡信号 相差为预定的中频才能进入电路,而且选频回路、 中频放大谐振回路又是一个良好的滤波器,其他干 扰信号就被抑制了,从而提高了选择性。 但是超外差式电路也有不足之处,会出现镜频 干扰和中频干扰,这二个干扰是超外差式收音机所 特有的干扰。
HX-6B AM调幅 收音机
电子工艺实训的目的及意义
现代生活离不开电,我们每个人都必 须掌握一定的用电知识及电工操作技能。
通过电子工艺实训可使我们学会一些 常用电工工具、仪表、开关元件等的使用 方法及工作原理。 接触电学知识,实现理论联系实际, 并为后续专业课程的学习打下一定的基础。
本课题的目的及意义
高频信号 (调制器、检波器、鉴频器等) 电磁波 (天线)
在发射端,将传送信号加载到载波上,称为调制。 在接收端,将调制信号还原成传送信号,称为解调。 在无线电广播中可分为两种调制方式: (1)振幅调制,简称调幅(AM) (2)频率调制,简称调频 (FM)
调幅:使载波的振幅随着调制信号的变化规律而变化。
