真空接触器大电流吸合小电流维持电路工作原理(教学活动记录表)
接触器的工作原理及作用
接触器的工作原理及作用
一、什么是接触器
接触器是一种自动电磁开关，通过电磁力使触头闭合和断开，从而接通和断开电流。
另外，接触器还具有低压释放功能，适用于频繁操作和运行距离控制。
二、接触器的作用
1.在电工学上，接触器通常用于控制电动机，因为它们可以快速切断交流和直流主电路，并经常打开和关闭大电流控制电路，
2.接触器还可以用于控制工厂设备，电加热器，机床以及各种功率单元和其他功率负载。
接触器不仅可以连接和切断电路，还可以释放低压保护。
由于接触器的控制能力大，因此适合频繁操作和远程控制。
三、接触器的工作原理
1.接触器的工作原理是：当接触器线圈通电时，线圈电流会产生磁场，使静铁芯产生电磁吸力来吸引动铁芯，并带动交流接触器点动作。
常闭触点断开，常开触点闭合。
两者结合在一起。
2.断开线圈电源后，电磁力消失，电枢在释放弹簧的作用下释放，从而恢复了触点，常开触点断开，常闭触点闭合。
直流接触器的工作原理与温度开关相似。
真空接触器工作原理
真空接触器工作原理
真空接触器是一种常见的电气装置，可用于控制电路的开关。
它的工作原理基于真空管的特性和工作方式。
真空接触器的关键部件是真空管，它是一个密封的金属容器，内部是一个真空环境。
真空管中有两个金属触点，称为主触点和副触点。
当真空接触器处于关闭状态时，主触点和副触点之间存在一段小距离。
当电流通过真空接触器时，主触点受到电磁力的作用，被吸引到副触点上。
这样，主触点和副触点之间就建立了电流通路。
通过这个电流通路，可以控制电路中其他的设备或装置。
当电流停止流动时，电磁力也消失，主触点会回弹回到原来的位置，与副触点断开连接。
这样，电流通路被切断，电路中的其他设备也停止工作。
真空接触器使用真空管而不是普通的金属触点，主要是因为真空环境可以有效地防止触点间的电弧产生。
电弧是由电流在触点间击穿时产生的，会造成触点磨损和电路故障。
在真空环境下，电弧的形成几乎不可能，因此真空接触器的寿命更长，可靠性更高。
除了电弧的问题，真空接触器还可以有效地隔离电路，防止电流干扰。
它适用于各种电路，包括高电流、高压和高频的电路。
总的来说，真空接触器通过利用真空管的特性和工作方式，实
现电路的开关控制。
它具有高可靠性、长寿命和优秀的隔离性能，在各种电路中得到广泛应用。

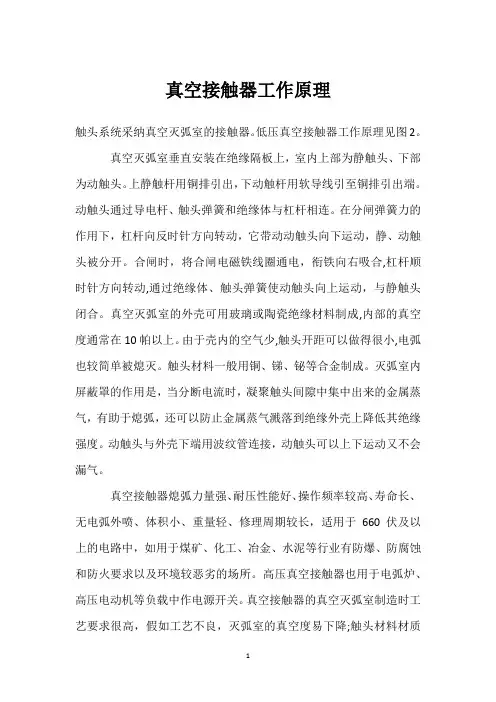

真空接触器工作原理
真空接触器工作原理
触头系统采纳真空灭弧室的接触器。
低压真空接触器工作原理见图2。
真空灭弧室垂直安装在绝缘隔板上，室内上部为静触头、下部为动触头。
上静触杆用铜排引出，下动触杆用软导线引至铜排引出端。
动触头通过导电杆、触头弹簧和绝缘体与杠杆相连。
在分闸弹簧力的作用下，杠杆向反时针方向转动，它带动动触头向下运动，静、动触头被分开。
合闸时，将合闸电磁铁线圈通电，衔铁向右吸合,杠杆顺时针方向转动,通过绝缘体、触头弹簧使动触头向上运动，与静触头闭合。
真空灭弧室的外壳可用玻璃或陶瓷绝缘材料制成,内部的真空度通常在10帕以上。
由于壳内的空气少,触头开距可以做得很小,电弧也较简单被熄灭。
触头材料一般用铜、锑、铋等合金制成。
灭弧室内屏蔽罩的作用是，当分断电流时，凝聚触头间隙中集中出来的金属蒸气，有助于熄弧，还可以防止金属蒸气溅落到绝缘外壳上降低其绝缘强度。
动触头与外壳下端用波纹管连接，动触头可以上下运动又不会漏气。
真空接触器熄弧力量强、耐压性能好、操作频率较高、寿命长、无电弧外喷、体积小、重量轻、修理周期较长，适用于660 伏及以上的电路中，如用于煤矿、化工、冶金、水泥等行业有防爆、防腐蚀和防火要求以及环境较恶劣的场所。
高压真空接触器也用于电弧炉、高压电动机等负载中作电源开关。
真空接触器的真空灭弧室制造时工艺要求很高，假如工艺不良，灭弧室的真空度易下降;触头材料材质
不好,在分断电流时会消失“截流过电压”现象，即在分断电流时，由于真空灭弧室的熄弧力量很强，电弧电流不是自然过零时切断，而是从电流的某一值突然降到零，由此而消失高的过电压。
截流过电压会危及电工设备的平安运行。
真空接触器工作原理
真空接触器工作原理真空接触器是一种常用于工业生产中的设备，它能够在真空条件下进行物质的接触和反应，具有广泛的应用领域。
接下来，我们将详细介绍真空接触器的工作原理。
首先，真空接触器是通过排除空气，使反应物质在无氧或低氧环境下进行接触和反应的设备。
在真空接触器中，通过抽取容器内的空气，降低压力，形成真空环境。
真空环境下，反应物质的分子间距离较大，分子之间的碰撞频率降低，从而减少了反应物质之间的相互作用，使得反应更加纯净和高效。
其次，真空接触器的工作原理涉及到真空泵和真空阀等关键部件。
真空泵是用来抽取容器内的气体，形成真空环境的设备。
真空阀则用来控制容器内的压力，确保真空环境的稳定性。
这些关键部件的协调工作，使得真空接触器能够稳定地工作，确保反应过程的顺利进行。
另外，真空接触器的工作原理还涉及到物质的传输和分布。
在真空接触器中，通过设计合理的结构和装置，可以实现反应物质的均匀分布和传输。
这样一来，可以确保反应物质充分接触，提高反应效率和产物纯度。
总的来说，真空接触器的工作原理是通过排除空气，形成真空环境，使得反应物质在无氧或低氧条件下进行接触和反应。
同时，通过真空泵、真空阀等关键部件的协调工作，实现真空环境的稳定性。
此外，通过合理设计的结构和装置，实现反应物质的均匀分布和传输。
这些工作原理的协同作用，使得真空接触器能够在工业生产中发挥重要作用，实现高效、纯净的反应过程。
综上所述，真空接触器的工作原理是一个复杂而精密的系统工程，它涉及到多个方面的知识和技术。
只有深入理解其工作原理，才能更好地运用真空接触器，提高生产效率，改善产品质量。
希望本文的介绍能够帮助您更好地了解真空接触器的工作原理，为工业生产提供参考和指导。
真空接触器工作原理
真空接触器工作原理真空接触器是一种广泛应用于工业生产中的设备，它的工作原理对于生产过程的稳定性和效率起着至关重要的作用。
真空接触器是通过对物质进行真空处理，使其在低压环境下进行加工和处理的设备。
它的工作原理主要包括真空系统、加热系统和控制系统三个方面。
首先，真空接触器的真空系统是其工作原理的核心部分。
真空系统通过抽气装置将被加工物质的周围空气抽出，形成低压环境。
在这种低压环境下，被加工物质的表面会产生一层气体分子薄膜，从而实现对物质的加工和处理。
真空系统的稳定性和抽气效率对于真空接触器的工作效果至关重要。
其次，加热系统也是真空接触器工作原理中不可或缺的一部分。
在真空环境下，被加工物质需要通过加热来达到所需的处理温度。
加热系统通过加热装置对被加工物质进行加热，使其在低压环境下达到所需的加工温度。
加热系统的稳定性和加热效率直接影响着被加工物质的加工质量和生产效率。
最后，控制系统是真空接触器工作原理中起着调节和控制作用的部分。
控制系统通过传感器对真空度、温度等关键参数进行监测和控制，保证真空接触器在工作过程中能够稳定、可靠地运行。
控制系统的精准度和响应速度对于真空接触器的工作效果和安全性具有重要影响。
总的来说，真空接触器的工作原理是通过真空系统、加热系统和控制系统三个方面的协同作用，实现对被加工物质的稳定、高效加工和处理。
这种工作原理不仅在工业生产中发挥着重要作用，同时也对于提高生产效率、优化加工质量具有重要意义。
随着科技的不断进步和工业生产的不断发展，相信真空接触器的工作原理也将不断得到完善和提升，为各行各业的生产活动带来更多的便利和效益。
接触器
3灭弧装置：容量较小（10A以下）的交流接触器采用 双断口触点和电动力灭弧，容量较大的交流接触器采 用灭弧栅（罩）灭弧（栅片将电弧分成 若干段，每段 电压不足以维持起弧，且栅片有冷却作用，使电弧迅 速熄灭）
4其它部分（辅助部件） 包括底座、反作用弹簧、缓冲弹簧、触点压力弹簧、传动 机构和接线柱。 各器件作用：反作用弹簧当线圈断电（欠压或失压）时迅 速使主触点和常开辅助触点分断；缓冲弹簧缓冲衔铁在吸 合时铁心和外壳的冲击力；触点压力弹簧增加动静触点之 间压力，增大接触面以降低接触电阻，避免触点由于接触 不良而过热灼伤，并有减振作用。 （二）接触器的失压（欠压）保护：线圈电压低于85%时衔 铁不能吸合，主触点和常开辅助触点不能闭合；吸合后若线 圈电压太低(低于75%时，铁心产生的电磁力小于反作用弹 簧的反作用力，衔铁释放，常开主触点和常开辅助触点断开， 断开主电路，达到保护作用。
未通电状态
常闭触点：线圈未通电时处于闭合状态
2电磁系统：由铁心、线圈、衔铁构成，用来操纵触点的闭 合与断开。分为拍合式电磁系统（衔铁绕轴转动）和衔铁做 直线运动的电磁系统。 线圈短而粗的圆筒状，E形铁心由硅钢片铆接面成，中柱较 短，闭合时上下中柱形成气隙，以减小剩磁，避免断电后 铁心粘连。 铁心上有短路环，作用是减小交流接触器吸合时产生的振 动和噪声。
电磁系统
灭弧系统
型号
CZ
7交流接触器和直流接触器比较
项目 主触点 辅助触点 交流接触器 双断点桥式触点（三对常开） 直流接触器 滚动接触的指形触点（单极或双 极）
（两对）常开与常闭成对组 点接触的双断点桥式触点（若干） 成（桥式） 铁心由硅钢片铆接而成，有 铁心为整块铸钢，有非磁性垫片， 短路环，中柱有气隙。线圈 线圈长而薄的圆筒状。 短而粗的圆筒状。 容量较小的双断口触点和电 动力灭弧，容量较大的灭弧 栅灭弧 CJ 磁吹式灭弧
接触器原理
接触器原理接触器是一种常用的电气控制装置，在工业控制系统中起着重要的作用。
它可以在高压和高电流的情况下打开和关闭电路，用于控制电动机、发电机、照明设备以及其他电器设备。
本文将介绍接触器的工作原理、构成和应用领域。
一、接触器的工作原理接触器的工作原理是基于电磁吸合效应。
接触器通常包括一个线圈和一对可供电流通过的接点。
当线圈通电时，产生的磁场会将接点吸合在一起，使电路闭合。
当线圈断电时，磁场消失，接点会弹开，电路断开。
接触器的线圈通常由铜绕制而成，在通电时会产生一个磁场。
接触器的接点一般由铜或银合金制成，电流在通过接触器时会使接点发热，因此需要使用耐高温材料制造。
接触器还通常配备熔断器，以保护线路和设备免受过载和短路的损害。
二、接触器的构成接触器通常由线圈、接点、磁系统和外壳组成。
1.线圈：是接触器的核心部件，通常由绝缘导线绕制而成。
通电时，线圈会产生一个磁场，使接点吸合在一起。
2.接点：接触器通常有两对接点，分别称为主接点和辅助接点。
主接点用于控制大电流的通断，而辅助接点用于控制小电流的信号。
3.磁系统：磁系统由磁铁和接点组成。
磁铁产生的磁场会将接点吸合在一起，使电路闭合。
4.外壳：接触器的外壳通常由绝缘材料制成，以保护内部元件免受外界的损害。
三、接触器的应用领域接触器广泛应用于各个领域的电气控制系统中，特别是在工业自动化领域。
1.电动机控制：接触器可以用于控制电动机的起动、运行和停止。
通过接触器的合闸和分闸，可以实现对电动机的控制和保护。
2.照明控制：接触器可以用于照明设备的控制。
通过接触器的开关动作，可以实现对灯具的开关控制。
3.发电机控制：接触器可以用于发电机的并联控制。
通过接触器的开关动作，可以使发电机并联到电网中。
4.温度控制：接触器可以用于温度控制系统中。
通过接触器的操作，可以实现对加热器或冷却器的控制。
四、接触器的优点和注意事项接触器具有以下几个优点：1.承载能力强：接触器可以承受高电压和高电流，适用于大功率设备的控制。
接触器工作原理教学PPT课件
其他辅助部件
选用合适的支架、底座和接线 端子，确保接触器安装牢固、 接线方便。
07
总结回顾与拓展延伸
关键知识点总结回顾
01
02
03
04
接触器的定义、分类及 基本结构
接触器的工作原理及动 作过程
接触器的电气符号与图 形表示
接触器的选用、安装与 维护
行业应用前景展望
01
02
03
04
接触器在电力系统中的应用
工作原理及动作过程
工作原理
接触器是一种利用电磁力来控制的开关器件。当线圈通电时，产生电磁吸力使衔铁吸合 ，带动触点动作；当线圈断电时，电磁吸力消失，衔铁在反作用弹簧的作用下释放，触
点复位。
动作过程
接触器的动作过程可分为吸合过程和释放过程。吸合过程是指线圈通电后衔铁被吸合的 过程，释放过程是指线圈断电后衔铁释放的过程。在吸合过程中，衔铁受到电磁吸力的 作用向铁芯靠拢，同时压缩反作用弹簧；在释放过程中，电磁吸力消失，衔铁在反作用
弹簧的作用下迅速复位。
触点类型与特性分析
触点类型
根据用途不同，接触器的触点可分为主触点和辅助触 点。主触点用于通断主电路，具有较大的电流容量； 辅助触点用于控制电路，电流容量较小。此外，根据 触点结构不同，还可分为点接触式、面接触式和线接 触式等类型。
特性分析
接触器的触点特性主要包括接触电阻、机械寿命和电 寿命等方面。接触电阻是指触点闭合时的电阻值，它 直接影响接触器的导电性能；机械寿命是指接触器在 正常工作条件下能完成的操作次数；电寿命是指接触 器在规定的负载条件下能可靠地工作的总时间。为了 提高接触器的性能和使用寿命，需要选用合适的触点 材料和结构，并采取相应的保护措施。
接触器的工作原理及应用
接触器的工作原理及应用1. 接触器的定义接触器是一种用于控制电气电路的电磁开关装置，它能够完成电气电路的开闭动作。
接触器通常由电磁线圈、主触点和辅助触点组成。
2. 接触器的工作原理接触器工作原理如下：•当电流通过电磁线圈时，产生的磁场会吸引移动铁芯，使铁芯与触点连接；•当触点连接时，电流可以从电源流过接触器，并使外部电路闭合；•当电流停止流经电磁线圈时，磁场消失，铁芯回到原位，触点断开；•当触点断开时，电流无法通过接触器，外部电路断开。
3. 接触器的应用接触器广泛用于各种电气控制系统中，以下是一些常见的应用领域：3.1 电动机控制接触器在电机控制方面起着重要作用。
它们可用于控制电机的起停，正反转以及电机的过载保护。
•电机起停控制：通过连接或断开电机与电源的电路，接触器可实现电机的起动和停止控制。
•电机正反转控制：接触器可以用来实现电动机的正反转，通过改变电机接线的相位来改变转向。
•过载保护：接触器可以监测电机的电流，并在电流超过额定值时断开电路，以保护电机不被损坏。
3.2 照明控制接触器可以用于照明系统的自动控制，例如街道灯、大型商场和办公楼中的照明系统。
•时间控制：接触器可以根据时间设定来控制灯光的开关，实现晚上自动打开照明系统，早上自动关闭系统。
•光敏控制：通过接触器与光敏电阻的组合，可以实现根据光线强度自动控制灯光的亮度。
3.3 温度控制接触器广泛应用于温度控制系统中，例如空调系统、电炉和冰箱等。
•温度开关：接触器可以根据温度传感器的信号来控制加热或制冷装置的开关，以维持设定的温度范围。
3.4 开关控制接触器也可以用于一般的开关控制电路，例如自动门、电梯等。
•自动门控制：接触器可以控制自动门的开关，根据传感器的信号来自动打开或关闭门。
4. 总结接触器是一种重要的电磁开关装置，它通过电磁原理实现电流的控制，并广泛应用于各种电气控制系统中。
接触器的工作原理相对简单，但在电气设备的运行控制方面起着重要的作用。
试述电空接触器工作原理
试述电空接触器工作原理
电空接触器是一种电气设备，常用于控制大功率的电气负载，例如电动机、加热器等。
它的工作原理主要包括以下几个方面：
1. 接触器结构，电空接触器通常由电磁线圈、触点和辅助触点组成。
当电磁线圈通电时，产生磁场使得触点闭合或断开，从而控制电路的通断。
2. 工作过程，当电磁线圈通电时，产生的磁场吸引触点闭合，使得电路通电，负载开始工作。
当电磁线圈断电时，触点由于弹簧的作用而断开，电路断开，负载停止工作。
3. 辅助触点，除了主要的触点外，电空接触器还配备了辅助触点，用于实现一些辅助功能，如过载保护、欠压保护等。
通过这些辅助触点的组合，可以实现更复杂的控制功能。
4. 特点，电空接触器具有承载大电流、耐久性好、可靠性高等特点，适用于需要频繁开关和控制大功率负载的场合。
总的来说，电空接触器通过电磁线圈产生的磁场来控制触点的
闭合和断开，从而实现对电路的通断控制，是一种常用的电气控制设备。
真空接触器的组成和工作原理
真空接触器的组成和工作原理真空接触器的组成交流真空接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
1、电磁系统：电磁系统包括电磁线圈和铁心，是真空接触器的重要组成部分，依靠它带动触点的闭合与断开。
2、触点系统：触点是真空接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
3、灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。
为了迅速熄灭断开时的电弧，通常真空接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
4、其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
真空接触器的工作原理当交流真空接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。
当电磁线圈通过控制回路接通控制电压（一般为额定电压）时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
真空接触器的结构特点1、接触器由磁系统、接触系统、和辅助触头组成。
2、接触器为立体结构布置，上部为接触系统，下部为电磁系统。
3、磁系统由线圈、铁心和整流装置组成，装在用铸铝合金制成或用DMC制成的底座内。
4、接触器为平面结构布置，左部为接触系统，右部为电磁系统。
5、接触系统由动、静触头和真空灭弧室组成，装在用绝缘材料制成的基座内。
6、真空灭弧室采用新型触头材料一次封排，电磁系统采用直流双线圈。
真空接触器的优点交流真空接触器熄孤能力强，耐压性能好，操作频率较高，寿命长，无电弧外喷，体积小、重量轻、维修周期较长。
真空接触器的真空灭弧室制造时工艺要求很高，如果工艺不良，灭弧室的真空容易下降。
触头材料材质不好，在分断电流时会出现 '截流过电压'现象，即在分断电流时，由于真空灭弧室的熄弧能力很强，电弧电流不是自然过零时切断，而是从电流的某一值突然降到零，由此而出现高的过电压。
接触器的作用和工作原理
接触器的作用和工作原理
接触器是一种电气元件，它的主要作用是在电路中控制电流的流动。
它可以用来打开或关闭电路，实现电器设备的启停控制。
接触器的工作原理是基于电磁吸引力的原理。
通常，一个接触器由一个可移动的触点和一个固定的触点组成。
当电流通过通电线圈时，通电线圈产生的磁场会吸引可移动触点，使其与固定触点接触。
这样，电流就可以通过接触器流入或流出，并控制接通或断开电路。
当需要控制电路的启停时，通过控制电流通入通电线圈来控制接触器的动作。
当通电线圈产生磁场时，可移动触点会被吸引，与固定触点接触，电路处于闭合状态。
当断开通电线圈的电流时，磁场消失，可移动触点则迅速回弹，与固定触点分离，电路处于断开状态。
接触器广泛应用于各种电气控制系统中，例如电机起动、停止和反转控制、照明控制以及自动化生产线的控制等。
由于接触器具有可靠性高、承载能力强、寿命长等优点，因此在电气工程中得到了广泛应用。
真空交流接触器工作原理
真空交流接触器的工作原理
真空交流接触器是一种高压开关设备，用于开断和闭合大电流的交流电路。
它主要用于电网、变配电系统以及工业控制领域。
真空接触器的工作原理基于以下几个关键原理：
1. 真空灭弧
真空接触器的工作腔内装有真空，真空度一般在 10^-5 - 10^-6 Pa 范围内。
在真空条件下，电弧放电难以维持，因为电离度低，自由电子和离子数量很少。
当接触器断开时，触头之间的电弧会在真空腔内形成。
由于真空环境，电弧会被快速拉长和冷却，导致电弧能量耗尽，最终熄灭。
2. 触头材料
真空接触器的触头通常由耐磨损、抗电弧侵蚀的材料制成，例如钨铜或银合金。
这些材料具有较高的熔点和较低的蒸汽压，能够承受电弧的热量和腐蚀性。
3. 磁吹灭弧
为了进一步提高电弧熄灭能力，真空接触器通常配备有磁吹机构。
磁吹线圈产生磁场，与电弧周围的磁场相互作用，产生洛伦兹力，将电弧向外吹动。
洛伦兹力有助于拉长电弧，促进电弧的冷却和熄灭。
工作过程
当真空交流接触器接收到控制信号时，线圈通电产生磁力，推动动触头与静触头闭合，形成电流回路。
当断开时，线圈断电，磁力消失，弹簧力将动触头拉开，触头之间产生电弧。
在真空和磁吹作用下，电弧迅速熄灭，实现电路断开。
优点
•灭弧能力强，可快速可靠地切断大电流。
•触头磨损小，使用寿命长。
•运行时噪音低，无电弧污染。
•体积小，重量轻，易于安装和维护。
应用
•电网中高压开关设备
•变配电系统中的断路器和开关
•工业控制系统中的电机控制、照明控制等。
真空交流接触器原理
真空交流接触器原理引言：真空交流接触器是一种常用的电气控制器件，广泛应用于电力系统、工业自动化和家用电器等领域。
它的工作原理基于真空技术和交流电路的特性，能够可靠地实现电路的开关控制。
本文将详细介绍真空交流接触器的原理及其工作过程。
一、真空交流接触器的结构真空交流接触器由电磁铁、触点系统、真空隔离器和外壳等组成。
其中，电磁铁是控制接触器开关状态的核心部件，触点系统负责实现电路的导通和断开，真空隔离器则起到隔离和保护的作用，外壳则起到机械保护和绝缘的作用。
二、真空交流接触器的工作原理1. 电磁铁工作原理：真空交流接触器的电磁铁由线圈和铁芯组成。
当线圈通电时，产生的磁场使铁芯受力，吸引或释放触点系统，从而实现接触器的闭合或断开。
电磁铁的工作可通过控制线圈的电流来实现。
2. 触点系统工作原理：真空交流接触器的触点系统由主触点和辅助触点组成。
主触点负责承载电流和负载，辅助触点则用于控制电磁铁的工作。
当电磁铁通电时，主触点闭合，电流得以通过；当电磁铁断电时，主触点打开，电流中断。
辅助触点则根据电磁铁的工作状态来控制电磁铁的通断。
3. 真空隔离器工作原理：真空隔离器是真空交流接触器的重要组成部分，它通过在触点之间建立真空环境，实现电路的隔离和保护。
真空隔离器具有良好的绝缘性能和耐高压能力，能够有效地防止触点因电弧产生的烧蚀和氧化。
三、真空交流接触器的工作过程当真空交流接触器通电时，电磁铁受到激励，吸引触点系统闭合，电路得以通断。
具体工作过程如下：1. 闭合过程：a. 电磁铁通电，产生磁场；b. 磁场作用下，铁芯受力，吸引主触点闭合；c. 主触点闭合后，电流得以通过，电路通断。
2. 断开过程：a. 电磁铁断电，磁场消失；b. 铁芯失去吸引力，主触点打开；c. 主触点打开后，电流中断，电路断开。
四、真空交流接触器的特点和应用真空交流接触器具有以下特点：1. 高可靠性：真空隔离器能够有效地防止触点烧蚀和氧化，延长接触器的使用寿命。
真空接触器工作原理
真空接触器工作原理
真空接触器是一种常见的电气控制装置，它通常用于打开或断开电路。
它的工作原理基于真空环境下的电磁吸合效应。
真空接触器的主要组成部分包括电磁线圈、铁芯、触点和真空封装。
当外加电流通过电磁线圈时，线圈产生的磁场会将铁芯吸引到线圈内部。
铁芯的吸合使得触点紧密接触，电路得以闭合。
在真空状态下工作的主要原因是真空具有良好的绝缘性能，能够有效地阻止接触器内部触点之间的电弧产生。
当触点分离时，真空环境可阻断电弧的形成，从而确保安全可靠的开断电路。
真空接触器的设计和制造严格遵循国际和行业标准，以确保其质量和可靠性。
同时，真空接触器还具有抗远距离打火、抗冲击、抗振动等特点，使其适用于各种恶劣的工作环境。
总的来说，真空接触器通过利用真空环境的优良绝缘性能，在电磁吸合的作用下实现电路的快速闭合，从而实现电气控制的目的。
它广泛应用于电力系统、机械设备和自动化控制系统中，发挥着重要的作用。
接触器工作原理
接触器工作原理接触器是一种电器元件，用于控制电路的通断。
它在工业和民用电器设备中广泛使用，承担着保护电路和控制电器设备的重要任务。
本文将介绍接触器的工作原理，包括接触器的结构和工作过程。
一、接触器的结构接触器通常由控制电路、主触点、辅助触点和线圈电路等组成。
1. 控制电路：接触器的控制电路由控制开关、保护元件和控制信号组成，用于控制接触器的工作状态。
2. 主触点：接触器的主触点由静触点和动触点组成。
静触点固定不动，动触点则能够进行运动。
当接触器吸合时，静触点与动触点进行接触，当接触器分离时，触点断开，从而实现电路的通断。
3. 辅助触点：接触器的辅助触点用于实现其他控制功能，如过载保护、短路保护等。
辅助触点的数量根据不同的应用需求而定。
4. 线圈电路：接触器的线圈电路通过电磁感应原理，使线圈中的电流产生磁场，从而吸引动铁芯，使触点吸合或分离。
线圈电路通常由交流或直流电源供电，根据不同的使用场景和控制方式而有所不同。
二、接触器的工作过程接触器的工作过程可以分为两个阶段：吸合阶段和分离阶段。
1. 吸合阶段：当控制信号进入接触器的线圈时，线圈中产生磁场。
磁场使得线圈附近的动铁芯受到磁力吸引，动铁芯向静触点运动，并与静触点接触。
这时，由接触器的主触点形成的电路闭合，电流通过该闭合电路。
接触器吸合后，线圈中的电流可以适当减小，因为此时已经通过主触点形成了一条低电阻闭合回路。
2. 分离阶段：当控制信号离开接触器的线圈时，线圈中的磁场消失。
动铁芯失去磁力吸引，回到原位，与静触点分离。
此时，由接触器的主触点形成的电路打开，电流无法通过该路径。
接触器分离后，线圈中的电流可以适当增大，以便维持接触器的可靠工作。
三、接触器的应用和优势接触器广泛应用于工业控制领域和民用电器设备中，其主要优势包括以下几点：1. 高可靠性：接触器的主触点采用合金材料制成，具有较高的电流承载能力和耐磨损性，能够实现长时间的可靠工作。
2. 大容量：接触器能够承载较大的电流和电压，适用于各种功率级别的电器设备。
接触器工作原理
1.电磁铁的构造
电磁铁的构造图
2.电磁接触器的原理结构
用于接触器的E形铁心的功能
2.电磁接触器的原理结构
接触器的原理结构图
3.电磁接触器的实际结构
• 交流接触器 （a）CJ10系列接 触器 • （b）CJX1系列接 触器 （c）CJX1N 系列机械联锁接触 （d）交流接触器 的外形结构说明 （e）(f)接触器内 部结构 •
3.电磁接触器的实际结构
接触器的图形符号和文字符号
4.接触器的工作原理
• 交流接触器工作原理：当电磁线圈接受指令信号得 电后，铁心被磁化为电磁铁，产生电磁吸力，当克 服弹簧的反弹力时使动铁心吸合，带动触头动作， 即常闭触头分开、常开触头闭合；当线圈失电后， 电磁铁失磁，电磁吸力消失，在弹簧的作用下触头 复位。
(5)直流接触器
• 直流接触器结构上有立体布置和平面布置 两种结构，电磁系统多采用绕棱角转动的 拍合式结构，主触点采用双断点桥式结构 或单断点转动式结构。常用的直流接触器 有CZ18、CZ21、CZ22、CZ0。
6. 接触器的型号意义
7．接触器的选用
• 选择接触器时应注意以下几点。 (1)接触器主触头的额定电压≥负载额定电压。 (2)接触器主触头的额定电流≥1.3倍负载额定电流。
交流接触器线圈的工作电压，应为其额定电压的 85%-105%，这样才能保证接触器可靠吸合。如电压 过高，交流接触器磁路趋于饱和，线圈电流将显著 增大，有烧毁线圈的危险。反之，电压过低，电磁 吸力不足，动铁心吸合不上，线圈电流达到额定电 流的十几倍，线圈可能过热烧毁。
5. 常用接触器
• • • • • (1)空气电磁式交流接触器 (2)机械连锁交流接触器 (3)切换电容接触器 (4)真空交流接触器 (5)直流接触器
FC中压真空接触器结构及工作原理
FC中压真空接触器结构及工作原理
5.1接触器结构：
JCZ2-6J（D）/400-4真空接触器的结构如图一所示。
其高低压元件布局按前后布置。
接触器用的真空开关管是专门研制的，它与断路器用真空开关管相比，具有以下特点：截流值低；体积小；触头抗磨损，电寿命达25万次；可频繁操作。
操作电磁铁：操作电磁铁为瞬励磁直流电磁铁。
当控制电源为交流时，接触器内部装有整流器。
接触器合闸时，合闸线圈具有较大的安匝数，合闸完毕后在合闸回路中串入保持线圈，使接触器保持在合闸状态。
保持线圈的功率很小，约有30W。
机械锁扣式接触器的合闸状态靠一套机械锁扣装置来保持。
1、调整螺杆
2、分闸弹簧
3、橡胶限位
4、限位件
5、驱动板
6、杆端关节轴承
7、轴
8、驱动架
9、弹簧片 10、真空管
图一
5.2传动机构及原理
接触器的传动机构及原理如图一，合闸电磁铁的衔铁安装在由驱动板上。
当衔铁作上下运动时，驱动板带动三个驱动架绕其一端固定的轴在水平线附近作小角度回转。
驱动架
通过杆端关节轴承带动三相真空开关管的动触头作上下运动。
为了有效的抑制合闸弹跳并给动静触头施加触头压力，杆端关节轴承和驱动架之间设计有板式触头弹簧，无需调整。
