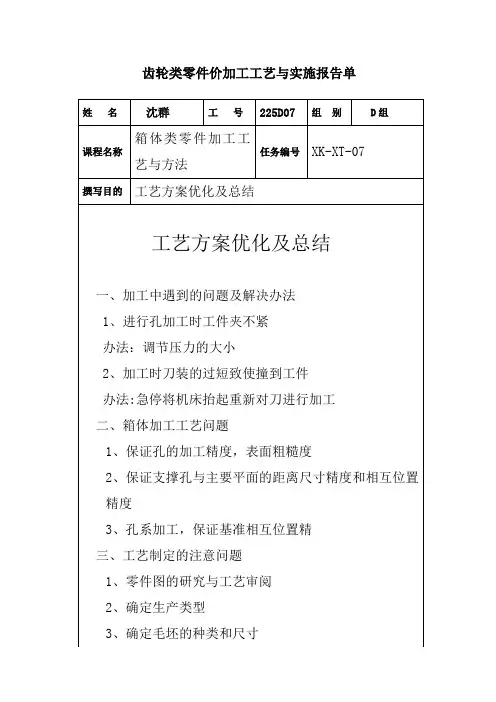

箱体零件加工报告
齿轮类零件价加工工艺与实施报告单
姓名沈群工号225D07 组别D组箱体类零件加工工
课程名称
任务编号XK-XT-07
艺与方法
撰写目的工艺方案优化及总结
工艺方案优化及总结
一、加工中遇到的问题及解决办法
1、进行孔加工时工件夹不紧
办法：调节压力的大小
2、加工时刀装的过短致使撞到工件
办法:急停将机床抬起重新对刀进行加工
二、箱体加工工艺问题
1、保证孔的加工精度，表面粗糙度
2、保证支撑孔与主要平面的距离尺寸精度和相互位置
精度
3、孔系加工，保证基准相互位置精
三、工艺制定的注意问题
1、零件图的研究与工艺审阅
2、确定生产类型
3、确定毛坯的种类和尺寸
4、选择定位基准和主要平面的加工方法，拟定零件的
加工工艺路线
5、确定工序尺寸、公差及技术要求
6、确定机床、工艺装备、切削用量及时间定额
7、填写工艺文件
四、总结
通过这几个星期的加工箱体的加工就要结束了，我通过加工箱体了解了铸造、铣床和模具方面的知识。
通过对箱体的加工我对工艺的分析更加熟练，也知道工作不能马虎呀认真才能更好的工作。
这次我也遇到了困难在同学的帮助下解决了，通过同学的帮助自己有了很大进步。
教师评语：
编写日期：第页共页。
曲轴箱体零件的机械加工工艺及工艺装备设计
摘要BW150注浆泵是一种三缸往复单作用活塞泵，可以换八种不同压力和流量，用于地质岩心钻探工程中向钻孔输送洗液或用于中低压力、水泥浆灌注，本泵多档变速变量、节省能源、解构紧凑、体重轻、效率高和操作安全方便等。
该泵主要用于地质勘探、地质工程施工配套及地质处理低、中压注浆泵等。
曲轴箱作为泥浆泵的重要组成部分，其加工精度对泥浆泵的工作效率起到至关重要的影响。
左右断面上曲轴孔与齿轮传递轴孔的加工与前端面上三个活塞孔的加工是本次零件加工的重点。
该论文完成注浆泵曲轴箱的机械加工工艺及装夹设计，内容主要包括介绍主要装置的性能、规格、型号及技术数据，绘出相关图形和表格；用原始数据以及相关公式进行计算，并根据计算结果确定应选用对应的加工方式和夹具，对实验中所用到的资料进行归纳、分析和判断；提出自己的结论和见解。
关键字：曲轴箱,加工工艺,选择设备与刀具,夹具设计目录摘要绪论 (1)1、零件的分析 (2)1.1、零件的作用 (2)1.2、零件的技术要求 (2)1.3、加工工艺过程 (2)1.4、确定各表面加工方案 (3)1.4、确定定位基准 (3)1.5、工艺路线的拟订 (5)2、确定毛坯、画毛坯—零件合图 (10)2.1、确定毛胚的制造形式及材料 (10)2.2、机械加工余量、工序尺寸及毛坯尺寸的确定 (10)2.3、选择加工设备及刀、夹、量具 (15)3、夹具设计 (16)3.1、定位基准的选择 (16)3.2、定位元件 (16)3.3、切削力及夹紧力的计算 (16)小结 (20)致谢 (21)参考文献 (22)绪论加工工艺及夹具毕业设计是在学完了机械制造工艺学和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识。
独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（泥浆泵曲轴箱体）的工艺规程的能力和运用夹具设计的基本原理和方法，拟定夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会，为未来从事的工作打下良好的基础。
箱体顶盖零件工艺规程及工装设计
摘要制造业中尤其是机械制造业，在产品生产过程中按照特定工艺，不论其生产规模如何，都需要种类繁多的工艺装备，而制造业产品的质量、生产率、成本无不与工艺装备有关。
随着不规则形状零件在现代制造业中的广泛应用，如何保证这类零件的加工精度就显得尤为重要。
本文通过分析割草机齿轮箱顶盖零件的结构特点和加工要求，制定了一套较合理的夹具设计，从而为保证该零件的加工精度将提供一种经济实用的工艺装备，具有一定的实用价值。
对于夹具设计来说，最重要的就是定位、夹紧方案的确定。
针对割草机齿轮箱顶盖这个零件加工要求的特点，确定了只能用平面定位、圆柱夹紧的办法来加工该零件。
通过对各种定位夹紧装置的分析比较，选择并组合了一套既能够满足加工要求的，又比较简洁的装置。
同时，通过对一系列定位误差和夹紧力的计算，验证了该零件的加工是可以保证其要求的精度的，它的加工误差在规定的范围内。
通过夹紧力的计算，也验证了零件在被夹紧的前提下，它受到的夹紧力也并不大，满足夹具设计所要求的既要保证一定的夹紧力不使工件在加工过程中发生位移，但同时又不能过大致使工件发生变形。
关键词：工艺装备，夹具设计，定位，夹紧ABSTRACTIn the manufacturing industry especially for mechanical manufacturing industry, it is need the various-style craft in the course of production regardless of its production scale.Because it has close relation to the quality , productivity and cost in the whole production process. With the wide application of the irregular form part in the modern manufacturing industry, how to guarantee the machining accuracy of this kind of part seems particularly important. Through analysing the top cover part of hay mover and processing demanding of the top cover part of hay mover of the gearbox,a jig which has reasonable characteristic has been designed.It can not only guarantee the machining accuracy of this part for a kind of economical and practical craft equip and it also has certain practical value. To design of the jig , the most important thing is to make a scheme of reservation and clamp.As for the process demand of this part of top cover of the hay mover gearbox, through comparing of various kinds of reservations and clamps,a not only can satisfy with the demand of manufacturing and also very compactible device had been designed.Key words: process equipment，fixture design，deposition,clamping箱体顶盖零件工艺规程及工装设计引言夹具是涵盖了从加工到组装的几乎所有操作过程的一种装夹设备。
减速箱体加工工艺及夹具设计
摘要箱体零件是一种典型零件，其加工工艺规程和工装设计具有典型性。
该箱体零件结构复杂，零件毛坯采用铸造成形。
在加工过程中，采用先面后孔的加工路线，以保证工件的定位基准统一、准确。
为了消除切削力、夹紧力、切削热和因粗加工所造成的内应力对加工精度的影响，整个工艺过程分为粗、精两个阶段。
通过被加工零件的分析完成了机械加工工艺的设计及各加工工序机动时间的计算。
根据箱体零件的结构及其功能，运用定位夹紧的知识完成了夹具设计。
关键词：箱体，工艺，夹具ABSTRACTThis box machine element is typical, the manufacturing process and tooling design of it is typical.The structure of this box machine element is complicated, the machine element’s blank adopt casting shape. In the process of manufacture, in order to ensure th -e location datum accurate and unity, I adopt the manufacturing line from face to hole.In order to clear away the influence for machining accurate of internal stress, cutting force, clamping force, heat in cutting from coarse manufacturing, the whole manufacturing pro -cess is made of coarse and accurate manufacturing. Parts were processed through the a -nalysis of the complete machining process design and the manufacturing processes for mobile time calculations. According to the box components and the function and structu -re, the use of the knowledge positioning clamp completed the fixture design.Key words Box machine，Processing，Jig目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1 课题背景 (1)1.2 制订工艺规程的意义与作用及其基本要求 (1)1.3 夹具的设计 (1)2 ZQ减速器机壳体加工工艺 (2)2.1 箱体工艺分析 (2)2.1.1零件分析 (2)2.1.2箱体的结构特点 (2)2.1.3 箱体的材料、毛坯及热处理 (3)2.2减速器箱体加工工艺过程 (5)2.2.1减速器箱体的机械加工工艺过程 (5)2.2.2减速器加工的工艺路线方案拟订 (5)2.3 主要表面的加工 (14)2.3.1箱体的平面加工 (14)2.3.2住轴孔的加工 (14)2.3.3 孔系的加工 (15)2.4 定位基准的选择 (16)2.4.1粗基准的选择 (16)2.4.2精基准的选择 (17)2.5工艺尺寸的计算 (18)2.5.1 加工余量及其毛坯尺寸的确定 (18)2.5.2切削用量的选择 (19)2.5.3切削工时的额定 (23)3.夹具的设计 (29)3.1设计减速器底孔夹具的 (29)3.1.1 设计任务分析 (29)3.1.2设计方案论证 (29)3.1.3 切削力及夹紧力的计算 (30)3.1.4夹具设计及操作的简要说明 (30)3.1.5结构分析 (31)3.1.6夹具的公差 (31)3.2镗床夹具设计 (32)3.2.1结构分析 (32)3.2.2夹具的结构类型 (32)3.2.3夹紧力大小的确定原则 (33)3.2.4 定位销尺寸及高度的确定 (34)结论 (39)参考文献 (40)致谢 (41)攀枝花学院本科毕业设计（论文）绪论1 绪论1.1 课题背景毕业设计是我们在学校学习的最后的一门课程，也是对自己在大学中所学知识的一个全面的总结和运用。
箱体零件的加工工艺规程及其夹具设计机械类毕业论文
上海工程技术大学继续教育学院理工类本科毕业论文论文题目箱体零件的加工工艺规程及其夹具设计专业班级学号学生指导教师日期2019上海工程技术大学继续教育学院理工类本科毕业论文开题报告课题名称箱体零件的加工工艺规程及其夹具设计专业班级学号学生指导教师日期2019一、选题依据二、文献综述三、方案论证四、设计（论文）内容五、工作计划以上内容仅供参考学习之用！摘要制造工艺是制造技术的灵魂、核心和关键，是生产中最活跃的因素。
其过程是采用金属切削刀具或磨具及其他加工方法来加工工件，使工件达到所要求的形状、尺寸、表面粗糙度和力学物理性能，从而生产出合格零件。
夹具的使用可以有效的保证加工质量，提高生产效率，降低生产成本，扩大机床的工艺范围，减轻工人劳动强度，保证安全生产等。
考虑到机械加工工艺安排及夹具的使用在箱体的生产中直接影响到其加工质量和生产效率等，所以研究箱体的机械加工工艺及夹具设计的课题有着十分重要的意义。
当代机械制造业主要采用单件生产、多品种/小批量和重复大批量生产等多种方式。
多样化经营模式、工艺复杂，所需设备和工装繁多。
目前采用CAPP编制工艺很普遍，成组工序允许采用同一设备和工艺装置，以及相同或相近的机床调整方式来加工全组零件。
成组技术亦可应用于零件加工的全工艺过程。
采用先进的机床和刀具，工序集中，使加工高效、简洁、可靠，简化生产计划和生产组织工作。
夹具最早出现在18世纪后期，随着科学技术的不断进步，夹具已从一种辅助工具发展为门类齐全的工艺装备。
近年来，数控机床、加工中心、成组技术、柔性制造系统等新加工技术的应用，对机床夹具提出了很多新的要求。
Manufacturing process is the soul, core and key of manufacturing technology. It is the most active factor in production. The process is to use metal cutting tools or abrasives and other processing methods to process the workpiece, so that the workpiece to achieve the required shape, size, surface roughness and mechanical and physical properties, so as to produce qualified parts. The use of fixture can effectively ensure the quality of processing, improve production efficiency, reduce production costs, expand the scope of machine tools, reduce labor intensity, and ensure safety in production. Taking into account the arrangements for the use of mechanical processing technology and fixture in the pump body production directly affects the machining quality and production efficiency, has a very important significance of mechanical processing technology and fixture design task so the study on pump body.The modern machine manufacturing industry mainly adopts many ways, such as single production, multi species / small batch and repeated mass production. Diversified business model, complex process, equipment and tooling required. At present, it is very common to use CAPP to make the whole set of parts. The group process allows the same equipment and process equipment, and the same or similar adjustment of machine tools. Group technology can also be applied to the whole process of parts processing. The use of advanced machine tools and cutting tools, centralized process, so that the processing efficiency, simple and reliable, and simplify production planning and production organization. Fixture first appeared in the late eighteenth Century, with the continuous progress of science and technology, the fixture has developed from an auxiliary tool to a wide range of process equipment. In recent years, the application of new machining technology, such as NC machine tool, machining center, group technology and flexible manufacturing system, has put forward many new requirements for machine tool fixture.目录第1章引言 (1)1.1课题的提出原因 (1)1.2课题的主要内容 (1)1.3课题的构思 (1)1.4本人所完成的工作量 (2)第2章零件的工艺设计 (3)2.1 零件的功用及工艺分析 (3)2.1.1 零件的功用 (3)2.1.2零件的工艺分析 (4)2.2 工艺规程的设计 (5)2.2.1 确定生产类型 (5)2.2.3基准的选择 (5)2.2.4工序的合理组合 (6)2.2.5制定工艺路线 (6)2.3机械加工余量及毛坯的尺寸确定 (10)2.4确定切削用量及基本工时 (11)2.4.1 工序4切削用量的计算以及基本工时的确定 (11)2.4.2工序4切削用量的计算以及基本工时的确定 (13)2.4.3 工序6切削用量的计算以及基本工时的确定 (13)2.4.4 工序7切削用量的计算以及基本工时的确定 (14)2.4.5 工序8切削用量的计算以及基本工时的确定 (15)第3章加工设备与工艺装备选择 (16)3.1选择机床 (16)3.2选择夹具 (16)3.3选择刀具 (16)第4章零件的车床夹具设计 (18)4.1车床夹具设计 (18)4.1.1车床夹具的主要类型 (18)4.1.2车床夹具的设计要点 (18)4.1.3箱体零件的车床专用夹具的总体设计 (19)4.2问题的提出 (20)4.3定位基准的选择 (20)4.4切削力及夹紧力的计算 (20)4.5夹具结构及定位误差的分析 (22)4.6车床夹具的截图 (23)第5章钻床夹具设计 (25)5.1问题的提出 (25)5.2定位基准的选择 (25)5.3切削力及夹紧力的计算 (26)5.4定位误差的分析 (27)5.5夹具总体方案 (27)5.6夹紧装置 (28)5.7压板的有限元分析 (28)5.8钻套的选择 (29)5.9钻模板的设计 (29)5.10夹具的装夹与拆卸 (30)5.10.1 夹具的装夹 (30)5.10.2 夹具的拆卸 (30)5.11钻床夹具截图 (31)致谢 (33)参考文献 (34)1. 引言1.1 课题的提出原因在现代制造业的发展中，机械加工过程越来越柔性化，现代机床夹具的发展方向：标准化、精密化、高效化、柔性化。
箱体类零件加工工艺及常用工艺装备
箱体类零件加工工艺及常用工艺装 备
第一节 概述
二 、箱体类零件的主要技术要求、材料和毛坯 （二）箱体的材料及毛坯
箱体材料一般选用HT200~400的各种牌号的灰铸铁，而最常用的为HT200 灰铸铁不仅成本低，而且具有较好的耐磨性、可铸性、可切削性和阻尼特性。在单 件生产或某些简易机床的箱体，为了缩短生产周期和降低成本，可采用钢材焊接结 构。毛坯的加工余量与生产批量、毛坯尺寸、结构、精度和铸造方法等因素有关。 有关数据可查有关资料及根据具体情况决定。 毛坯铸造时，应防止砂眼和气孔的产生。为了减少毛坯制造时产生残余应力，应使 箱体壁厚尽量均匀，箱体浇铸后应安排时效或退火工序。
箱体类零件加工工艺用常用工艺装备
第一节 概述 一、箱体类零件的功用及结构特点 二、箱体类零件的主要技术要求、材料和毛坯
第二节 平面加工方法和平面加工方案 一、刨削 二、铣削 三、磨削 四、平面的光整加工 五、平面加工方案及其选择
第三节 铣削加工常用工艺装备 一、常用尖齿铣刀用其应用 二、铣床夹具 第四节 箱体孔系加工及常用工艺装备 一、箱体零件孔系加工的加工 二、箱体孔系加工精度分析 三、镗夹具（镗模） 四、联动夹紧机构 第五节 典型箱体零件加工工艺分析 一、主轴箱加工工艺过程及其分析 二、分离式齿轮箱体加工工艺过程及其分析
铣削工艺特点如下： 1.生产效率高但不稳定 2.断续切削 3.半封闭切削
箱体类零件加工工艺及常用工艺装 备
第二节 平面加工方法和平面加工方案
二、铣削 (二）铣削用量四要素 l、铣削速度 铣刀旋转时的切削速度。 2、进给量 指工件相对铣刀移动的距
变速器箱体加工工艺规程及其工艺卡设计
题目变速器下箱体加工工艺规程学生姓名李勇专业班级机械设计制造及其自动化1班学号2220122173指导教师连峰完成时间2015年7 月23日目录一制定箱体加工工艺规程的原始材料 (1)1零件工作图和必要的装配图 (1)2零件的生产纲领和生产类型 (1)3毛坯的生产条件和供应条件 (1)4本厂的生产条件 (1)5各有关手册、标准和指导性文件 (1)二减速器箱体加工工艺规程的步骤和内容......... 错误！未定义书签。
1阅读装配图和零件图......................... 错误！未定义书签。
2工艺审查 (9)3熟悉和确定毛坯.............................. 错误！未定义书签。
4拟定机械加工工艺路线 (10)4.1加工方法的选择 (10)4.2定位基准 (9)4.3工序顺序的安排 (10)4.4热处理工序的安排 (10)4.5辅助工序的安排 (10)5确定工艺设备（） (12)5.1选择机床 (12)5.2选择量具5.3选择夹具5.4选择刀具 (12)5.5专用机床设计任务书5.6确定加工工艺路线6确定技术要求和检验方法7确定加工余量、计算工序尺寸和公差8确定切削用量................................ 错误！未定义书签。
8.1粗、精铣切削用量......................... 错误！未定义书签。
8.2钻削加工切削用量的选择................... 错误！未定义书签。
8.3基本时间的确定 (16)9确定时间定额10填写工艺文件减速器成品图一制定箱体加工工艺规程的原始材料1零件工作图和必要的装配图2零件的生产纲领和生产类型大批量3毛坯的生产条件和供应条件4本厂的生产条件5各有关手册、标准和指导性文件1 减速器实用技术手册编辑委员会编. 《减速器实用技术手册》北京:机械工业出版社, 19922 冯辛安主编.《机械制造装备设计》第2版大连理工大学北京:机械工业出版社, 2007.123 黄如林主编.《切削加工简明实用手册》北京：化学工业出版社,2004.74 戴曙主编. 《金属切削机床》北京:机械工业出版社, 2005.15冯之敬主编《机械制造工程原理》清华大学出版社，2008.66邢闽芳主编《互换性与技术测量》清华大学出版社，2007.4二减速器箱体加工工艺规程的步骤和内容1阅读装配图和零件图零件主视图零件左视图及局部视图2工艺审查减速器的主要加工表面为孔系和平面，为了保证箱体部件的装配精度，对箱体零件的加工，主要有如下技术要求：支承孔的尺寸精度、形状精度和表面粗糙度箱体上的主要支承孔(主轴孔)尺寸公差等级为IT6级，圆度为0.006~0.008mm，表面粗糙度值为Ra0.4~0.8um.其他支承孔的尺寸公差等级为IT6~IT7级，圆度为0.01mm左右，表面粗糙度值为Ra1.6~3.2um。
箱体零件加工工艺及夹具设计
摘要另配有设计图纸cad.proe.Qq275673028箱体类零件是机器的基础件之一，箱体的加工质量对机器的精度、性能和寿命都有直接影响。
作为机器的基础零件之一，箱体将机器里的各个零部件组装成一个整体，并让这个整体以正确的相对位置进行某些必要运动。
该设计在保证零件加工质量的前提下，提高了生产率，降低了生产成本，是国内外现代机械加工工艺的主要发展方向之一。
通过被加工零件的分析完成了机械加工工艺的设计及各加工工序机动时间的计算。
根据箱体零件的结构及其功能，运用定位夹紧的知识完成了夹具设计。
关键词：箱体加工工艺定位夹具设计ABSTRACTBox type parts is one of the basic parts of machine, have directly affect the performance and service life of the processing quality of the tank, the precision of the machine. As one of the basic parts of a machine, all the parts in the machine box will be assembled into a whole, and make the whole exercise some necessary to correct relative position. The design on the premise to guarantee machining quality, increase productivity, reduce the production cost, is one of the main development direction of domestic and international modern machining technology. By analysis of machined parts to calculate the machining process design and the manufacturing processes for mobile time. According to the structure and function of parts of the box, using the knowledge of locating and clamping jigs and fixtures design completed.Key words box，processing technology，location，jigs and fixtures design目 录摘 要............................................................................................................................... I ABSTRACT (Ⅱ)1 绪论............................................................................................................................. 1 2 零件的工艺分析 .. (2)2.1 零件的工艺分析 .................................................................................................................... 2 2.2零件的结构工艺性 ................................................................................................................. 2 2.3确定毛坯的铸造形式 . (3)3 零件加工工艺路线的拟定 (4)3.1定位基准的选择 ..................................................................................................................... 4 3.1.1精基准的选择 .................................................................................................................. 4 3.1.2粗基准的选择 .................................................................................................................. 4 3.2加工工艺过程的确定 . (5)4 机械加工余量，工序尺寸及毛坯尺寸的确定 (9)4.1机盖机械加工余量、工序尺寸及毛坯尺寸的确定 ............................................................. 9 4.1.1计算顶面与0.009-0.0261107H +∅mm 支承孔轴线尺寸 ......................................................... 9 4.1.2机盖结合面的加工余量 .................................................................................................. 9 4.1.3刮4-Ø25mm 和4-Ø28mm ............................................................................................ 10 4.1.4钻机盖凸缘4-Ø11mm 和轴承旁凸台4-Ø13mm 孔 .................................................... 10 4.1.5机盖上顶面各螺纹孔 .................................................................................................... 10 4.2机座机械加工余量、工序尺寸及毛坯尺寸的确定 ........................................................... 11 4.2.1机座底面的加工余量 .................................................................................................... 11 4.2.2机座结合面的加工余量 ................................................................................................ 11 4.2.3机座左右侧壁漏油孔Ø25mm 平面的加工余量 ......................................................... 12 4.2.4刮4-Ø25mm 及4-Ø28mm 和4-Ø36mm 平面 ............................................................. 12 4.2.5钻机座凸缘、轴承旁凸台、机底座各孔 .................................................................... 12 4.2.6加工工艺孔2-Ø027.019+mm (13)4.2.7钻攻机座侧壁各孔 ........................................................................................................ 13 4.3合箱后机械加工余量、工序尺寸及毛坯尺寸的确定 ....................................................... 13 4.3.1加工2-Ø6mm 锥销孔 .................................................................................................... 13 4.3.2前后端面加工余量（计算长度为00.29230-mm ） (14)4.3.3左右端面加工余量（计算长度为285mm） (14)4.3.4 加工两轴承孔Ø110mm (15)4.3.5轴承孔端面螺纹孔 (16)4.3.6轴承孔内边2×45o (16)5确定切削用量及时间定额 (16)5.1机盖切削用量及时间定额 (16)5.2机座切削用量及基本工时 (26)5.3合箱后切削用量及基本工时 (36)6 夹具设计 (49)6.1 箱体机座结合面夹具设计 (49)6.1.1设计任务分析 (49)6.1.2定位基准的选择与定位方案 (47)6.1.3定位及夹紧元件的选择 (47)6.1.4铣削力计算 (48)6.1.5 夹紧力计算 (49)6.1.6夹具操作的简要说明 (49)6.2 镗孔夹具设计 (51)6.2.1 结构分析 (51)6.2.2夹具结构确定 (51)6.3定位销尺寸确定与高度计算 (51)6.3.1定位销尺寸的确定 (51)总结................................................................................................... 错误!未定义书签。
箱体零件的加工工艺及工艺装备设计
箱体零件的加工工艺及工艺装备设计
首先，箱体零件的材料选择是加工工艺及工艺装备设计的基础。
箱体
零件一般使用金属材料，如铝合金、钢材等。
在选择材料时，需要考虑箱
体零件的功能要求、强度要求、耐腐蚀性等因素。
根据不同的材料性质，
选择相应的加工方法和工艺装备。
其次，根据箱体零件的形状和加工要求，设计合理的加工工艺流程。
加工工艺流程应当包括工序的选择、先后顺序及工艺参数的确定等。
一般
情况下，箱体零件的加工工艺流程包括以下几个步骤：材料切割、表面处理、机械加工、装配等。
在确定加工工艺流程时，需要考虑成本、加工精度、效率和质量等因素，并与产品设计进行协调。
然后，根据加工工艺的要求，选择适当的工艺装备。
工艺装备的选择
应当符合箱体零件的加工特点和工艺流程要求。
常用的工艺装备包括数控
机床、冲压机、激光切割机等。
选择工艺装备时，需要考虑其加工规模、
加工精度、加工效率、稳定性和维护成本等因素。
最后，进行工艺装备布局设计。
工艺装备布局设计应当合理安排各个
工序的加工设备，使得加工流程顺畅、物料运输方便，并提高工作效率。
同时，还应当考虑人员活动空间、安全通道等因素。
综上所述，箱体零件的加工工艺及工艺装备设计是一个综合性的任务。
在设计过程中，需要综合考虑材料选择、加工工艺流程设计、工艺装备选
择和工艺装备布局设计等因素，以满足箱体零件的功能要求、质量要求、
成本要求等。
只有通过合理的设计，才能提高加工效率、降低成本，并保
证产品质量。
减速器的箱体加工工艺及夹具设计
减速器的箱体加工工艺及夹具设计减速器是一种机械传动装置，广泛应用于工业生产中的各个领域。
它可以减少电机产生的高速转动力矩，转化为低速大功率输出。
减速器的核心零部件就是箱体，箱体的加工工艺和夹具设计对于减速器的性能和质量至关重要。
一、减速器箱体的加工工艺1.制定加工工艺方案首先，根据减速器箱体的结构特点和工艺要求，制定加工工艺方案。
方案包括加工工艺路线、工艺参数和工艺装备等内容。
2.钻孔减速器箱体加工过程中需要进行多个孔的钻削。
钻孔的加工一般采用立式钻床或镗床，根据孔的直径以及孔的位置，选择合适的钻头。
钻孔时，要保证孔的位置和尺寸的精度。
3.拉伸孔减速器箱体中有一些零部件需要与其他组件进行连接，这就需要在箱体上开设一些拉伸孔。
拉伸孔的加工可以采用加工中心、铣床等设备进行。
4.铣削减速器箱体的设备安装面、孔面等需要进行铣削。
铣削可以使用数控铣床进行，在加工过程中需要注意提高加工精度和表面质量。
5.机加工箱体的齿轮孔、轴孔等需要进行机加工。
选择合适的机床设备进行加工，根据加工需要选用合适的刀具进行加工。
6.公称尺寸检验在减速器箱体加工完成后，需要进行公称尺寸的检验。
通过测量来检查加工后的尺寸是否符合要求。
如若存在尺寸偏差，需要及时调整设备进行修正。
二、夹具设计减速器箱体加工过程中，合理的夹具设计能够提高加工效率和加工质量，保证加工中的准确性和稳定性。
1.水平面夹具减速器箱体的大面积加工可以采用水平面夹具。
水平面夹具可根据箱体的型号和结构特点，设计制作成适应箱体加工的夹具。
夹具的底面应具有平整度，并且要能稳定夹紧箱体，确保加工过程中的精度和稳定性。
2.齿轮孔定位夹具减速器箱体中齿轮孔的定位是一个关键环节。
合理的定位夹具可以确保箱体的加工精度。
定位夹具的设计应满足准确定位、可靠夹紧和方便操作等要求。
3.轴孔加工夹具减速器箱体的轴孔加工需要一个稳定的夹具来夹持工件。
夹具应能够稳定夹住箱体，并保证加工时的精度和工件的安全。
犁刀变速齿轮箱体零件工艺及装备设计
CHANGZHOU INSTITUTE OF TECHNOLOGY毕业设计说明书题目：犁刀变速齿轮箱体零件工艺及装备设计二级学院（直属学部）：专业：班级：学生姓名：学号：指导教师姓名：职称：评阅教师姓名：职称：2014 年03月常州工学院毕业设计摘要组合机床，是由大量的通用部件和少量专用部件组成的工序集中的高效率机床。
其特点有：结构紧凑、工作质量可靠、设计和制造周期短、投资少、经济效果好、生产率高等。
本次设计的题目是犁刀变速齿轮箱体零件工艺及装备设计。
首先针对所要加工的零件入手，对机床进行总体方案设计，进而确定机床的总体布局，随后，对零件夹具进行设计。
在设计夹具时，以零件为线索，在满足刚度、精度等要求下，完成设计。
关键词：犁刀变速齿轮箱体零件工艺装备设计犁刀变速齿轮箱体零件工艺及装备设计目录第1章绪论 (1)1.1机械加工工艺概述 (1)1.2机械加工工艺流程 (1)1.3夹具概述 (2)1.4机床夹具的功能 (2)1.4.1机床夹具的主要功能 (2)1.4.2机床夹具的特殊功能 (2)1.5机床夹具的发展趋势 (2)1.5.1机床夹具的现状 (2)1.5.2现代机床夹具的发展方向 (3)第2章机床总体设计 (5)2.1机床总体方案设计的依据 (5)2.1.1工件 (5)2.1.2刀具 (5)2.2工艺分析 (5)2.2.1工艺方法的确定 (5)2.2.2确定工艺过程方案 (6)2.2.3床总体布局 (7)2.2.4机床运动的确定 (8)2.3机床主要技术参数的确定 (8)2.3.1确定工件余量 (8)2.3.2选择切削用量 (8)2.3.3刀具直径d0的选取 (9)2.3.4动力参数—主运动驱动电动机功率的确定 (9)2.4液压滑台及滑台底座的确定 (10)2.5进给驱动电动机功率的确定 (10)第三章组合机床夹具的设计 (11)3.1组合机床夹具的概述 (11)3.2定位支承系统概述 (12)3.2.1定位支承系统 (12)3.2.2夹紧机构 (13)结论 (15)致谢 (16)参考文献 (17)常州工学院毕业设计第1章绪论1.1 机械加工工艺概述机械加工工艺是指用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使其成为合格零件的全过程，加工工艺是工人进行加工的一个依据。
机械制造及工艺——箱体孔系加工
箱体孔系加工和常用工艺装备一、箱体零件孔系加工箱体上一系列相互位置有精度要求的孔的组合，称为孔系。
孔系可分为平行孔系「图8-35（a）〕、同轴孔系［图8-35（b）」和交叉孔系［图8-35（c）］。
孔系加工不仅孔本身的精度要求较高，而且孔距精度和相互位置精度的要求也高，因此是箱体加工的关键。
孔系的加工方法根据箱体批量不同和孔系精度要求的不同而不同，现分别予以讨论。
（一）平行孔系的加工平行孔系的主要技术要求是各平行孔中心线之间及中心线与基准面之间的距离尺寸精度和相互位置精度。
生产中常采用以下几种方法1．找正法找正法是在通用机床上借助辅助工具来找正要加工孔的正确位置的加工方法。
这种方法加工效率低，一般只适用于单件小批生产。
根据找正方法的不同，找正法又可分为以下几种：（l）划线找正法。
加工前按照零件图在毛坯上划出各孔的位置轮廓线，然后按划线一一进行加工。
划线和找正时间较长，生产率低，而且加工出来的孔距精度也低，一般在±0.5 mm 左右。
为提高划线找正的精度，往往结合试切法进行。
即先按划线找正镗出一孔再按线将主轴调至第二孔中心，试镗出一个比图样要小的孔，若不符合图样要求，则根据测量结果更新调整主轴的位置，再进行试镗、测量、调整，如此反复几次，直至达到要求的孔距尺寸。
此法虽比单纯的按线找正所得到的孔距精度高，但孔距精度仍然较低且操作的难度较大，生产效率低，适用于单件小批生产。
（2）心轴和块规找正法。
镗第一排孔时将心轴插人主轴孔内（或直接利用镗床主轴），然后根据孔和定位基准的距离组合一定尺寸的块规来校正主轴位置，如图8-36所示。
校正时用塞尺测定块规与心轴之间的间隙，以避免块规与心轴直接接触而损伤块规。
镗第二排孔时，分别在机床主轴和加工孔中插入心轴，采用同样的方法来校正主轴线的位置，以保证孔心距的精度。
这种找正法的孔心距精度可达±0.3mm 。
（3）样板找正法。
用10～20mm 厚的钢板制造样板，装在垂直于各孔的端面上（或固定于机床工作台上），如图8-37所示。
变速箱体零件的机械加工工艺规程及工艺装备设计
晋中学院本科课程设计题目变速箱体零件的机械加工工艺规程及工艺装备设计院系机械学院专业机械设计制造及其自动化姓名学号 **********指导教师高英杰2012年5月2日摘要本次设计内容涉及了机械制造技术基础及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
变速箱体加工工艺规程及其铣面的夹具设计，包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键词：工艺、工序、切削用量、夹紧、定位、误差机械制造工艺及机床夹具课程设计任务书设计题目：设计“变速箱体”零件的机械加工工艺规程的编制及工艺装备（2000件/年）生产纲领：2000件/年内容：1、零件图........................................................1张2、毛坯图........................................................1张3、机械加工工艺过程卡.....................................................1张4、机械加工工序卡...............................................................1套5、专用夹具装配图.........................................1张6、夹具专用零件图.........................................1张7、设计说明书.................................................1份目录1、前言 (5)2、零件的分析： (5)2.1零件的作用： (5)2.2零件的工艺分析： (6)3、工艺规程的设计： (6)3.1确定毛坯的制造形式： (6)3.2毛坯尺寸和公差 .............................................. 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学院毕业设计 (论文)专业班级学生姓名学号课题箱体零件的加工工艺及工艺装备设计指导教师2009 年 6 月 10 日摘要本次毕业设计以齿轮泵箱盖为设计对象，主要设计任务有两项：第一项齿轮泵箱盖零件加工工艺规程的设计；第二项是齿轮泵箱盖零件的工装夹具的设计。
在箱盖零件加工工艺规程的设计中，首先对零件进行分析，根据零件的材料，生产纲领及其它来确定毛坯的制造形式；其次进行加工基面的选择与工艺路线的制订；最后进行加工余量、工序尺寸及切削用量等的计算与确定。
在工装夹具部分的设计中，首先是定位基准的选择，根据各自工序的不同特点来进行定位基准的选择；其次进行切削力及夹紧力的计算；最后进行误差分析。
关键词: 工艺规程定位夹具目录1绪论 (3)2工艺设计说明 (4)2.1零件分析 (4)2.1.1零件的作用 (4)2.1.2零件的工艺分析 (4)2.2工艺规程设计 (5)2.2.1确定毛坯的制造形式 (5)2.2.2基面的选择 (6)2.2.3制定工艺路线 (7)2.2.4机械加工余量、工艺尺寸及毛坯尺寸的确定 (10)2.2.5确定切削用量及基本定时 (12)3专用夹具设计 (21)3.1 问题的指出及夹紧方案的确定 (21)3.2 专用夹具设计 (21)3.2.1专用夹具设计简图如下 (21)3.2.2夹紧力的确定 (22)3.2.3切削力及夹紧力的计算 (23)3.2.4定位基准的选择 (23)3.2.5 定位误差分析 (24)3.2.6夹具设计及操作的简要说明 (24)4设计总结 (25)参考文献 (26)致谢.................................... 错误！未定义书签。
附录一英文科技文献翻译................. 错误！未定义书签。
附录二工艺过程卡及工序卡............... 错误！未定义书签。
附录三毕业设计任务书................... 错误！未定义书签。
附录四本科毕业设计（论文）开题报告..... 错误！未定义书签。
附录五夹具装备图及零件图............... 错误！未定义书签。
箱体零件的加工工艺及工艺装备设计1绪论毕业设计对于每一位即将进入社会工作的大学生来说都是一件非常重要的事，它对我们以后走上工作岗位很有帮助。
对于我们机械专业的学生，经过四年的学习，具有部分专业上的理论知识，而现在正是一次检验，所以我以齿轮泵箱盖零件为例，对它的加工工艺过程和夹具进行设计。
它可以把以前所学的知识加以综合运用，起到巩固学到的知识的作用，从而提高分析，解决问题的能力。
所以，认真的完成毕业设计对于我们每一位大学生是很具有十分重要的意义。
机械制造工艺规程的制定需选择机械加工余量，机械加工余量的大小，不仅影响机械零件的毛坯尺寸，而且也影响工艺装备的尺寸，设备的调整，材料的消耗，切削用量的选择，加工工时的多少。
因此，正确的确定机械加工余量，对于节约金属材料，降低刀具损耗，减少工时，从而降低产品制造成本，保证加工质量具有十分重要的意义。
夹具是一种装夹工件的工艺装备俄，它的主要功用是实现工件的定位和夹紧，使工件加工时相对于机床、刀具有正确的位置，以保证工件的加工精度。
分为机床夹具、焊接夹具、装配夹具及检验夹具等。
专用夹具的设计是为了特殊加工工序的技术要求的加工。
而机械加工夹具的设计也是此次设计的一个重点。
本次毕业设计以齿轮泵箱盖为设计对象，主要设计任务有两项：第一项箱盖零件加工工艺规程的设计；第二项是箱盖零件的工装夹具的设计。
在箱盖零件加工工艺规程的设计中，首先对零件进行分析，根据零件的材料，生产纲领及其它我来确定毛坯的制造形式，其次进行加工基面的选择与工艺路线的制订，最后进行加工余量、工序尺寸及切削用量等的计算与确定。
在工艺夹具部分的设计中，首先是定位基准的选择，根据各自工序的不同特点来进行定位基准的选择，其次进行切削力及夹紧力的计算，最后进行误差分析。
2工艺设计说明2.1零件分析2.1.1零件的作用其主要作用是保证对箱体起密封作用，使箱体在工作时不致让油液渗漏；同时可解决齿轮泵的困油现象,通常在泵盖上开设对称的卸荷槽,或向低压侧方向开设不对称卸荷槽,吸液侧采用锥形卸荷槽,排液侧为矩形卸荷槽,卸荷槽的深度也比液压工业中所用的齿轮泵要深。
2.1.2零件的工艺分析齿轮泵箱盖的加工表面包括：Φ0.021017mm 孔和Φ0.021022mm 孔，以及与两轴孔相垂直的上结合加工平面，还有在该平面上的5-M6螺孔及两销轴孔（配做）。
可以先加工其中一组表面，然后借助于专用夹具加工其他表面，并且各加工表面之间有一定的位置要求，主要是：两轴孔的外端面对上结合加工面的垂直度为0.05mm ；同时两轴孔的平行度要求为 0.04mm 。
由以上分析可知，可以先加工其中一组表面，然后借助于专用夹具加工其他表面，并且保证它们之间的位置精度要求。
齿轮泵箱盖零件图2.2工艺规程设计2.2.1确定毛坯的制造形式箱盖零件的材料一般用灰口铸铁，常用的牌号有HT100～HT400。
本零件选用HT200。
毛坯为铸铁件，其铸造方法视铸件精度和生产批量而定。
单件小批生产多用木模手工造型，毛坯精度低，加工余量大。
有时也采用钢板焊接方式。
大批生产常用金属模机器造型，毛坯精度较高，加工余量可适当减小。
本设计中的箱盖应用范围广，生产类型属于大批生产，同时零件的材料为灰铸铁，采用在铸磨中铸造毛坯。
为了消除铸造时形成的内应力，减少变形，保证其加工精度的稳定性，毛坯铸造后要安排人工时效处理。
并且在粗加工后多加一次人工时效处理，以消除粗加工造成的内应力，进一步提高加工精度的稳定性。
2.2.2基面的选择基面选择是工艺规程设计的重要工作之一。
基面选择得正确与合理，可以使加工质量得到保证，生产效率得以提高。
否则，加工工艺过程会问题百出，还会造成零件大批报废，使生产无法进行。
在选择定位基准时，主要要考虑以下几个方面的要求：(1)保证加工面和不加工面之间的正确位置。
(2)保证加工面和待加工面之间的正确位置，使得待加工面加工时余量小而均匀。
(3)提高加工面与定位基准面之间的位置精度。
(4)装夹方便、定位可靠、夹具结构简单。
粗基面的选择原则与精基面的选择原则如下：1.粗基准的选择∙余量均匀原则在很多工件上有一些重要的表面，加工这些表面时希望它们被切去均匀的余量。
余量均匀原则加工时的切削力和工艺系统的弹性变形也就比较均匀，不易发生振动，同时能保留毛坯制造时获得的较好的表面力学性能，有利于获得规定的形状精度和表面粗糙度。
在开始加工时就应当选择这些要求加工余量均匀的重要表面为粗基准，以保证加工面与定位基准面之间有一正确的位置，在以后加工该表面时，余量就能均匀。
∙保证不加工面位置正确的原则工件上若有一些不加工的表面，它们与加工面之间也要求有一个正确的位置关系，这些位置关系有时并不直接标注在图样上，但是经过分析从图面上可以看出来，如果不注意它们，将会影响到零件的美观甚至零件的使用性能。
例如零件外形上的对称、孔的壁厚均匀、箱体零件内腔尺寸等都是这方面常见的例子。
用不加工面作为粗基准，就是保证不加工面与加工面之间的位置比较正确。
∙粗基准只能有效使用一次的原则因为粗基准本身都是未经机械加工的毛坯表面，其精度和表面粗糙度都较差，如果在某一个或几个自由度上重复使用粗基准，则不能保证两次装夹的工件与机床、刀具的相对位置一致，因而使得两次装夹加工出来的表面之间位置度降低。
2.精基准的选择∙基准重合原则应当尽量使定位基准与设计基准重合，以避免基准不重合而引起的定位误差。
必须注意，基准重合原则是针对一个工序的主要加工要求而言的。
当工序中加工要求较多时，对于其它的加工要求并不一定都要基准重合的，这时应当根据保证这些加工要求必须限制的自由度，找出相应的定位基准，并对基准不重合误差进行进行分析和计算，使之符合加工要求才行。
∙基准统一原则在零件加工的整个工艺过程中或者有关的某几道工序中尽可能采用同一个定位基准来定位，称为基准统一原则。
采用基准统一原则，可以简化夹具的设计和制造工作，减少工件在加工过程中的翻转次数，在流水作业和自动化生产中应用十分广泛。
应当指出，基准统一原则是针对整个工艺过程或几道工序而言的，对于其中某些工序或某些加工要求，常会带来基准不重合的问题，必须针对具体情况认真分析。
∙便于装夹原则所选择的精基准应能保证定位准确可靠，夹紧机构简单，操作方便。
注：上述定位基准选择原则在具体使用时常常有互相矛盾的地方，必须结合具体的生产条件进行分析，抓住主要矛盾，兼顾其它要求，灵活运用这些原则。
在箱盖零件加工工艺过程中，箱盖的下表面是不加工的，以此表面为粗基准，满足加工条件。
2.2.3制定工艺路线由于生产类型为大批量，故采用万能机床配以专用夹具，并且尽量使工序集中起来提高生产率。
除此之外，还应降低生产成本。
(1)工艺路线方案一：工序1：粗铣箱盖上结合面，保证尺寸0.03242+。
工序2：粗铣Φ17mm以及Φ22mm二孔端面。
工序3：钻、扩Φ17mm和Φ22mm两孔。
工序4：铰Φ17mm和Φ22mm两孔。
工序5：磨Φ17mm和Φ22mm两孔端面，保持尺寸不变。
工序6：钻上结合平面五个5-M6螺纹底孔。
工序7：钻上结合平面2–锥销孔。
工序8：精铰2–锥销孔。
工序9：攻螺纹5-M6。
工序10：终检。
(2)工艺路线方案二：工序1：钻、扩Φ17mm和Φ22mm两孔。
工序2：铰Φ17mm和Φ22mm两孔。
工序3：粗铣Φ17mm以及Φ22mm二孔端面。
工序4：磨Φ17mm和Φ22mm两孔端面，保持尺寸不变。
工序5：钻上结合平面五个5-M6螺纹底孔。
工序6：钻上结合平面2–锥销孔。
工序7：精铰2–锥销孔。
工序8：攻螺纹5-M6。
工序9：粗铣箱盖上结合面，保证尺寸0.03242+。
工序10：终检。
(3)工艺方案的比较与分析上述两个工艺方案的特点在于：发案一是先加工箱盖的上结合平面以及两轴孔端面，然后再先后加工轴孔和螺纹孔以及两锥销孔；方案二则与其相反，先加工两轴孔，然后再以此两孔定位加工5-M6螺纹孔以及锥销孔，最后再加工箱盖的上结合平面和两轴孔端面。
经比较可见，先加工上结合平面再先后加工轴孔和螺纹孔，这时的各尺寸精度较易保证，并且方案一中的工序1、2比方案2中的工序3、9减少了装夹次数，因此本设计选择方案一较好，确定加工工艺路线如下：工序1：粗铣箱盖上结合面，保证尺寸0.03242+mm，以箱盖的不加工底面为粗基准，选用XA6132型万能铣床和专用夹具加工。
工序2：粗铣Φ17mm以及Φ22mm二孔端面，选用XA6132型万能铣床。
工序3：钻、扩Φ17mm和Φ22mm两孔，选用Z525立式钻床加工。
工序4：铰Φ17mm和Φ22mm两孔，选用Z525立式钻床及专用夹具加工。
