华为三层交换机配置实例分析

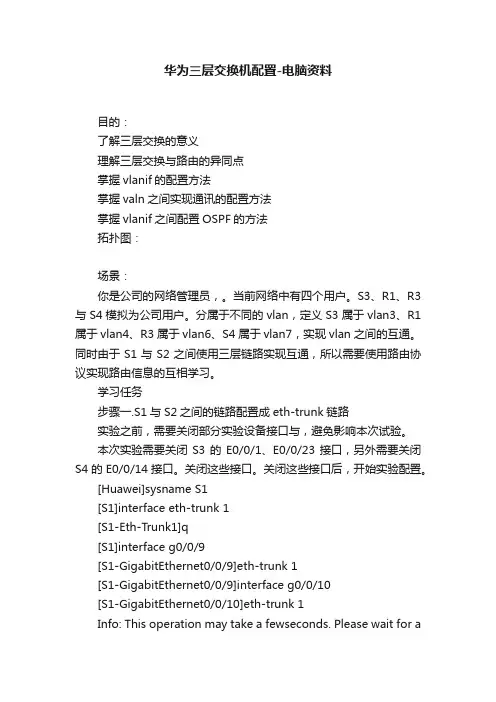

华为三层交换机配置-电脑资料
华为三层交换机配置-电脑资料目的：了解三层交换的意义理解三层交换与路由的异同点掌握vlanif的配置方法掌握valn之间实现通讯的配置方法掌握vlanif之间配置OSPF的方法拓扑图：场景：你是公司的网络管理员，。
当前网络中有四个用户。
S3、R1、R3与S4模拟为公司用户。
分属于不同的vlan，定义S3属于vlan3、R1属于vlan4、R3属于vlan6、S4属于vlan7，实现vlan之间的互通。
同时由于S1与S2之间使用三层链路实现互通，所以需要使用路由协议实现路由信息的互相学习。
学习任务步骤一.S1与S2之间的链路配置成eth-trunk链路实验之前，需要关闭部分实验设备接口与，避免影响本次试验。
本次实验需要关闭S3的E0/0/1、E0/0/23接口，另外需要关闭S4的E0/0/14接口。
关闭这些接口。
关闭这些接口后，开始实验配置。
[Huawei]sysname S1[S1]interface eth-trunk 1[S1-Eth-Trunk1]q[S1]interface g0/0/9[S1-GigabitEthernet0/0/9]eth-trunk 1[S1-GigabitEthernet0/0/9]interface g0/0/10[S1-GigabitEthernet0/0/10]eth-trunk 1Info: This operation may take a fewseconds. Please wait for amoment...done.[Huawei]sysname S2[S2]interface eth-trunk 1[S2-Eth-Trunk1]q[S2]interface g0/0/9[S2-GigabitEthernet0/0/9]eth-trunk 1[S2-GigabitEthernet0/0/9]interface g0/0/10[S2-GigabitEthernet0/0/10]eth-trunk 1步骤二.S1、S2配置valn3、4、5、6、7[S1]vlan batch 3 to 7[S2]vlan batch 3 to 7查看vlan的创建情况[S1]dis vlanThe total number of vlans is : 6--------------------------------------------------------------------------------U: Up; D: Down; TG: Tagged; UT: Untagged;MP: Vlan-mapping; ST: Vlan-stacking;#: ProtocolTransparent-vlan; *: Management-vlan;--------------------------------------------------------------------------------VID Type Ports--------------------------------------------------------------------------------1 common UT:GE0/0/1(U) GE0/0/2(D) GE0/0/3(D) G E0/0/4(D)GE0/0/5(D) GE0/0/6(D) GE0/0/7(D) GE0/0/8(D)GE0/0/11(D) GE0/0/12(D) GE0/0/13(U) GE0/0/14(D)GE0/0/15(D) GE0/0/16(D) GE0/0/17(D) GE0/0/18(D)GE0/0/19(D) GE0/0/20(D) GE0/0/21(D) GE0/0/22(D)GE0/0/23(D) GE0/0/24(D) Eth-Trunk1(U)3 common4 common5 common6 common7 commonVID Status Property MAC-LRN Statistics Description--------------------------------------------------------------------------------1 enable default enable disable VLAN 00013 enable default enable disable VLAN 00034 enable default enable disable VLAN 00045 enable default enable disable VLAN 00056 enable default enable disable VLAN0006。
华为三层交换机配置步骤解释.docx
都会被下载到F盘的根目录里） ，也可以从电脑里选择文件上传到交换机的
Flash里（速度很快，比串口烧录快多了）
，还可以删除flash里文件
ftp>dir
(查看文件)
ftp>get vrpcfg.zip
(下载文件名为“vrpcfg.zip
”的文件)
ftp>put f:\S5700\web.zip
多，最关键的交换机稳定。
注：取消限速方法
[Quidway-GigabitEthernet0/0/2]undo qos lr outbound
4.配置基于地址池的DHCP服务器
A．全局启动DHCP服务。
sys
[Quidway] dhcp enable
B．配置IP地址池10的属性（地址池范围，dns地址，出口网关，地址池租期）
(将电脑F盘里名字为
S5700的文件夹里的web.zip文件上传的交换机的Flash里)
ftp>delete web.zip
(删除文件名为“web.zip”的文件)
7.WEB网页管理
三层交换机可以进行网页管理， 前提是HTTP服务要开启，且交换机Flash里有web管理文件并被成功加载。
上一步进行了FTP服务器配置，如果交换机里没有
aaa模式）
[Quidway -ui-vty0-4]q
设置完毕，这时可以在cmd里telnet网关，即可登录到交换机。
下面是S5324和S5700成功配置telnet
后的截图
注意：当提示验证失败时，将网卡禁用再启用可以解决问题。
6.配置FTP服务器
建立一个FTP服务器，用户名为
tcwq，密码为tcwq
2024版三层交换机配置MSTP协议详解华为eNSP实验
配置三层接口
01
02
03
配置VLAN和接口
配置MSTP域和实例
在交换机上创建一个MSTP域，并为该域分配一个唯一的域名。
配置MSTP实例
在MSTP域中创建多个MSTP实例，每个实例对应一个生成树拓扑。根据网络需求，为每个实例分配相应的VLAN。
1
2
3
随着网络技术的不断发展，MSTP协议可能会进一步优化，提高网络性能和稳定性。
MSTP协议优化
未来可能会有新的技术应用于交换机配置和网络通信中，如SDN（软件定义网络）、NFV（网络功能虚拟化）等。
新技术应用
随着人工智能和机器学习技术的发展，交换机配置和网络管理可能会实现智能化，提高管理效率和准确性。
快速收敛
MSTP协议工作原理
03
CHAPTER
华为eNSP实验环境搭建
安装eNSP软件
双击安装包，按照提示完成软件的安装过程。
启动eNSP软件
安装完成后，双击桌面快捷方式或在开始菜单中找到eNSP软件并启动。
下载华为eNSP软件安装包
从华为官方网站或授权下载中心下载最新版本的eNSP软件安装包。
CHAPTER
总结与展望
实验环境搭建
成功搭建华为eNSP实验环境，包括三层交换机、PC等网络设备，并正确连接物理链路。
MSTP协议配置
在三层交换机上完成MSTP协议的配置，实现VLAN的划分和跨交换机的通信。
实验结果验证
通过PC机的互通测试，验证MSTP协议配置的正确性和有效性。
实验总结
03
02
01
安装华为eNSP软件
华为三层交换vl配置实例
华为三层交换v l配置实例 Prepared on 22 November 2020华为三层交换v l a n配置实例1. 组网需求交换机1 和交换机2 上指定端口的VLAN 属性，与交换机相连的工作站A、C 和B、D 分别属于VLAN10 或VLAN20，要求：路由器子接口Ethernet3/0/ 、Ethernet3/0/ 和Ethernet4/0/ 、Ethernet4/0/ 的地址分别为1.0.0工作站A 和B 之间、C 和D 之间能够互相通信，即同一交换机、不同VLAN之间能够互相通信；工作站A 和C 之间、B 和D 之间能够互相通信，即不同交换机、同一VLAN之间能够互相通信；工作站A 和D 之间、B 和C 之间能够互相通信，即不同交换机、不同VLAN之间能够互相通信。
3. 配置步骤(1) 配置路由器# 创建并进入子接口（如图所示为Ethernet3/0/、Ethernet3/0/、Ethernet4/0/和Ethernet4/0/），为其配置IP 地址，设置每个子接口上的封装类型以及相关联的VLAN ID。
配置了子接口的封装类型后，子接口就被设置为允许中继。
<Quidway> system-view[Quidway] interface ethernet 3/0/[Quidway-Ethernet3/0/] ip address 1.0.0[Quidway-Ethernet3/0/] vlan-type dot1q 10[Quidway-Ethernet3/0/] quit[Quidway] interface ethernet 3/0/[Quidway-Ethernet3/0/] ip address 2.0.0[Quidway-Ethernet3/0/] vlan-type dot1q 20[Quidway-Ethernet3/0/] quit[Quidway] interface ethernet 4/0/[Quidway-Ethernet4/0/] ip address 3.0.0[Quidway-Ethernet4/0/] vlan-type dot1q 10[Quidway-Ethernet4/0/] quit[Quidway] interface ethernet 4/0/ [Quidway-Ethernet4/0/] ip address 4.0.0 [Quidway-Ethernet4/0/] vlan-type dot1q 20。

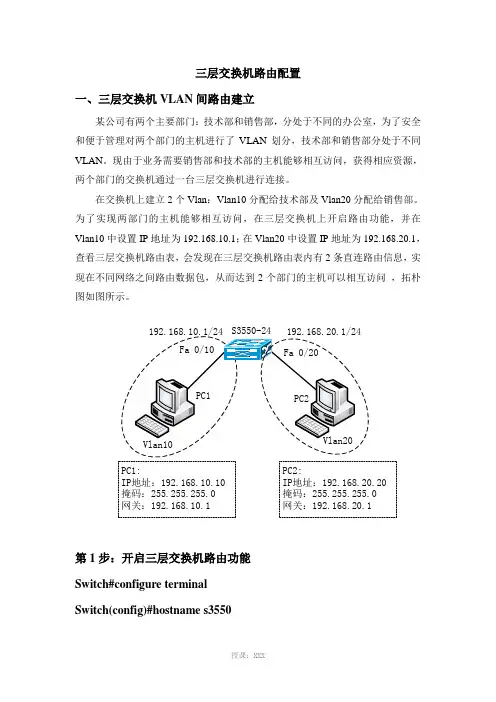

三层交换机路由配置实例
三层交换机路由配置一、三层交换机VLAN间路由建立某公司有两个主要部门：技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN划分，技术部和销售部分处于不同VLAN。
现由于业务需要销售部和技术部的主机能够相互访问，获得相应资源，两个部门的交换机通过一台三层交换机进行连接。
在交换机上建立2个Vlan：Vlan10分配给技术部及Vlan20分配给销售部。
为了实现两部门的主机能够相互访问，在三层交换机上开启路由功能，并在Vlan10中设置IP地址为192.168.10.1；在Vlan20中设置IP地址为192.168.20.1，查看三层交换机路由表，会发现在三层交换机路由表内有2条直连路由信息，实现在不同网络之间路由数据包，从而达到2个部门的主机可以相互访问，拓朴图如图所示。
第1步：开启三层交换机路由功能Switch#configure terminalSwitch(config)#hostname s3550S3550(conifg)#ip routing第2步：建立Vlan，并分配端口S3550(conifg)#vlan 10S3550(config-vlan)#name salesS3550(config-vlan)#exitS3550(conifg)#vlan 20S3550(config-vlan)#name technicalS3550(config-vlan)#exitS3550(conifg)#S3550(conifg)#interface fastethernet 0/10S3550(conifg-if)#switchport mode accessS3550(conifg-if)#switchport access vlan 10S3550(conifg-if)#exitS3550(conifg)# interface fastethernet 0/20S3550(conifg-if)#switchport mode accessS3550(conifg-if)#switchport access vlan 20S3550(config-vlan)#exitS3550(config)#第3步：配置三层交换机端口的路由功能S3550(config)#interface vlan 10S3550(conifg-if)#ip address 192.168.10.1 255.255.255.0 S3550(conifg-if)#no shutdownS3550(conifg-if)#exitS3550(config)#interface vlan 20S3550(conifg-if)#ip address 192.168.20.1 255.255.255.0S3550(conifg-if)#no shutdownS3550(conifg-if)#endS3550#第4步：查看路由表S3550#show ip route第5步：测试三层交换机Vlan间路由功能二、三层交换机与路由器间静态路由的建立某校园局域网由若干台交换机构成，现学校需要将校园网接入互联网，学校在出口使用一台路由器连接互联网。
华为三层交换机配置总结
一、基本命令： (1)保存当前配置：save [ configuration-file ] (1)清除当前配置：<core s9303-1>reset saved-configuration (1)重启当前设备：<core s9303-1>reboot (1)取消单条配置：undo +要取消的配置命令 (1)[SwitchA-Ethernet0/3]undo port link-type trunk (1)显示命令： (2)配置静态路由：ip route-static 目标网段子网掩码下一跳地址 (2)设置trunk： (2)telnet登陆设置： (2)二、配置实例 (3)1.实例说明 (3)2拓扑图如下： (4)交换机名为zuo的配置：（华为5328设置） (4)9300的配置： (8)交换机you的设置：（华为5328设置） (9)4.测试 (12)(1)vrrp正常状态下测试 (12)(2)只断a,查看俩个交换机vrrp状态并测试pc1如何到pc2 (13)(3)只断c,查看vrrp状态并测试pc1如何到pc2 (16)一、基本命令：保存当前配置：save [ configuration-file ]清除当前配置：<core s9303-1>reset saved-configuration重启当前设备：<core s9303-1>reboot取消单条配置：undo +要取消的配置命令例：[SwitchA-Ethernet0/3]port link-type trunk[SwitchA-Ethernet0/3]undo port link-type trunk显示命令：display interface brief ；查看端口状态display current-configuration ；显示当前设备的所有配置信息配置静态路由：ip route-static 目标网段子网掩码下一跳地址例：ip route-static 192.168.1.0 255.255.255.0 192.168.1.2例：ip route-static 0.0.0.0 0.0.0.0 172.16.1.2设置trunk：[core s9303-1]interface GigabitEthernet 1/0/5[core s9303-1-GigabitEthernet1/0/5]combo copper ;9300端口默认是光模式，改为电模式[core s9303-1-GigabitEthernet1/0/5]port link-type trunk---------------------------------------------------------------------------------------[huawei5328]interface GigabitEthernet 0/0/2[huawei5328-GigabitEthernet0/0/2]undo port default vlan[huawei5328-GigabitEthernet0/0/2]port link-type trunk[huawei5328-GigabitEthernet0/0/2]port trunk allow-pass vlan all; 允许所有的vlan 从g 0/0/2端口透传通过，也可以指定具体的vlan值telnet登陆设置：1.<S9300-A> system-view2.[S9300-A] vlan 603.[S9300-A-vlan2] quit4.[S9300-A] interface GigabitEthernet 1/0/15.[S9300-A-GigabitEthernet1/0/1] combo copper6.[S9300-A-GigabitEthernet1/0/1] port link-type access7.[S9303-A-GigabitEthernet1/0/1]port default vlan 608.[S9300-A-GigabitEthernet1/0/1] quit9.[S9300-A] interface vlanif 6010.[S9300-A-Vlanif60] ip address 10.10.10.8 255.255.255.011.[S9300-A-Vlanif60] quit12.[S9300-A]13. [S9300-A] user-interface vty 0 414.[S9300-A-ui-vty0-4] authentication-mode password15.[S9300-A-ui-vty0-4] set authentication password simple 12345616.[S9300-A-ui-vty0-4] quit17.[S9300-A]二、配置实例1.实例说明此实例测试华为三层交换机vrrp以及rip路由协议的启用，2拓扑图如下：Pc1Ip Ip 组组3.配置命令交换机名为zuo 的配置：（华为5328设置）<Quidway>system-view[Quidway]sysname zuo ；给设备命名[zuo]vlan 20 ；创建vlan[zuo-vlan20]port GigabitEthernet 0/0/20 ；进入端口模式[zuo-vlan20]quit[zuo]interface Vlanif 20 ；进入vlanif接口模式[zuo-Vlanif20]ip address 20.20.20.1 24 ；添加ip[zuo-Vlanif20]quit[zuo]display ip int brief ；显示接口i p配置[zuo]interface Vlanif 1[zuo-Vlanif1]ip address 10.10.10.1 24[zuo-Vlanif1]quit[zuo]vlan 60[zuo-vlan60]port GigabitEthernet 0/0/6 ；把端口加到vlan中[zuo-vlan60]quit[zuo]interface Vlanif 60[zuo-Vlanif60]ip address 60.60.60.1 24[zuo-Vlanif60]quit[zuo]interface Vlanif 1[zuo-Vlanif1]vrrp vrid 1 virtual-ip 10.10.10.111[zuo-Vlanif1]vrrp vrid 1 priority 120 ;设置vrrp组1的优先级[zuo-Vlanif1]vrrp vrid 1 preempt-mode timer delay 20 ；[zuo-Vlanif1]vrrp vrid 2 virtual-ip 10.10.10.112[zuo-Vlanif1]display vrrp ；显示vrrp配置状态[zuo]rip ；启用rip动态路由协议[zuo-rip-1] version 2[zuo-rip-1]network 10.0.0.0[zuo-rip-1]network 20.0.0.0[zuo-rip-1]network 60.0.0.0[zuo-rip-1]quit[zuo-Vlanif1]display ip routing-table ;查看路由表Route Flags: R - relay, D - download to fib------------------------------------------------------------------------------Routing Tables: PublicDestinations : 10 Routes : 12Destination/Mask Proto Pre Cost Flags NextHop Interface10.10.10.0/24 Direct 0 0 D 10.10.10.1 Vlanif110.10.10.1/32 Direct 0 0 D 127.0.0.1 InLoopBack020.20.20.0/24 Direct 0 0 D 20.20.20.1 Vlanif2020.20.20.1/32 Direct 0 0 D 127.0.0.1 InLoopBack050.50.50.0/24 RIP 100 1 D 20.20.20.2 Vlanif20RIP 100 1 D 10.10.10.2 Vlanif1RIP 100 1 D 60.60.60.2 Vlanif6060.60.60.0/24 Direct 0 0 D 60.60.60.1 Vlanif6060.60.60.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0100.100.100.0/24 RIP 100 1 D 60.60.60.2 Vlanif60 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0<zuo>display vrrp；显示vrrp状态Vlanif1 | Virtual Router 1state : MasterVirtual IP : 10.10.10.111 PriorityRun : 120 PriorityConfig : 120 MasterPriority : 120Preempt : YES Delay Time : 20 Accept_mode : NOV2v3interop : NOTimer : 1Master adver Timer : 1Auth Type : NONECheck TTL : YESVlanif1 | Virtual Router 2state : BackupVirtual IP : 10.10.10.112 PriorityRun : 100 PriorityConfig : 100 MasterPriority : 120Preempt : YES Delay Time : 0 Accept_mode : NOV2v3interop : NOTimer : 1Master adver Timer : 1Auth Type : NONECheck TTL : YES9300的配置：<core s9303-1>system-view[core s9303-1]vlan 60[core s9303-1-vlan60]quit[core s9303-1]vlan 50[core s9303-1-vlan50]quit[core s9303-1]interface GigabitEthernet 1/0/6[core s9303-1-GigabitEthernet1/0/6]combo copper ；9300端口默认是光模式，改成电模式[core s9303-1-GigabitEthernet1/0/6]port link-type access ；设接口类型为接入模式[core s9303-1-GigabitEthernet1/0/6]port default vlan 60 ；把端口添加到vlan60中[core s9303-1-GigabitEthernet1/0/6]quit[core s9303-1]display vlan 60 ；查看vlan60的配置[core s9303-1]interface GigabitEthernet 1/0/5[core s9303-1-GigabitEthernet1/0/5]combo copper[core s9303-1-GigabitEthernet1/0/5]port default vlan 50[core s9303-1-GigabitEthernet1/0/5]quit[core s9303-1]interface Vlanif 50[core s9303-1-Vlanif50]ip address 50.50.50.2 24[core s9303-1-Vlanif50]quit[core s9303-1]interface Vlanif 60[core s9303-1-Vlanif60]ip address 60.60.60.2 24[core s9303-1-Vlanif60]quit[core s9303-1]display vlan 50VLAN ID Type Status MAC Learning Broadcast/Multicast/Unicast Property--------------------------------------------------------------------------------50 common enable enable forward forward forwarddefault----------------Untagged Port: GigabitEthernet1/0/5----------------Tagged Port: GigabitEthernet1/0/1----------------Interface PhysicalGigabitEthernet1/0/1 DOWNGigabitEthernet1/0/5 UP[core s9303-1]interface GigabitEthernet 1/0/0[core s9303-1-GigabitEthernet1/0/0]port default vlan 100[core s9303-1-GigabitEthernet1/0/0]quit[core s9303-1]rip[core s9303-1-rip-1]network 50.0.0.0[core s9303-1-rip-1]network 60.0.0.0[core s9303-1-rip-1]network 100.0.0.0------------------------------------------------------------------------------------------------------- 交换机you的设置：（华为5328设置）<you>system-view[you]vlan 20[you-vlan20]port GigabitEthernet 0/0/20 ；把端口加到vlan中[you-vlan20]quit[you]interface Vlanif 20[you-Vlanif20]ip address 20.20.20.2 24[you-Vlanif20]quit[you]vlan 50[you-vlan50]port GigabitEthernet 0/0/5[you-vlan50]quit[you]interface Vlanif 50[you-Vlanif50]ip address 50.50.50.1 24[you-Vlanif50]quit[you]interface Vlanif 1[you-Vlanif1]ip address 10.10.10.2 24[you-Vlanif1]vrrp vrid 1 virtual-ip 10.10.10.111 [you-Vlanif1]vrrp vrid 2 virtual-ip 10.10.10.112 [you-Vlanif1]vrrp vrid 2 priority 120[you-Vlanif1]vrrp vrid 2 preempt-mode timer delay 20 [you-Vlanif1]quit[you]rip ；启用rip[you-rip-1] version 2 ；用rip版本2[you-rip-1] network 10.0.0.0 ；公布网段[you-rip-1]network 20.0.0.0[you-rip-1]network 50.0.0.0[you-rip-1]quit<you>display vrrp ；查看vrrpVlanif1 | Virtual Router 1state : BackupVirtual IP : 10.10.10.111PriorityRun : 100PriorityConfig : 100MasterPriority : 120Preempt : YES Delay Time : 0Accept_mode : NOV2v3interop : NOTimer : 1Master adver Timer : 1Auth Type : NONECheck TTL : YESVlanif1 | Virtual Router 2state : MasterVirtual IP : 10.10.10.112PriorityRun : 120PriorityConfig : 120MasterPriority : 120Preempt : YES Delay Time : 20Accept_mode : NOV2v3interop : NOTimer : 1Master adver Timer : 1Auth Type : NONECheck TTL : YES<you>you>display ip routing-table ；查看路由表Route Flags: R - relay, D - download to fib------------------------------------------------------------------------------Routing Tables: PublicDestinations : 10 Routes : 12Destination/Mask Proto Pre Cost Flags NextHop Interface10.10.10.0/24 Direct 0 0 D 10.10.10.2 Vlanif110.10.10.2/32 Direct 0 0 D 127.0.0.1 InLoopBack020.20.20.0/24 Direct 0 0 D 20.20.20.2 Vlanif2020.20.20.2/32 Direct 0 0 D 127.0.0.1 InLoopBack050.50.50.0/24 Direct 0 0 D 50.50.50.1 Vlanif5050.50.50.1/32 Direct 0 0 D 127.0.0.1 InLoopBack060.60.60.0/24 RIP 100 1 D 20.20.20.1 Vlanif20RIP 100 1 D 10.10.10.1 Vlanif1RIP 100 1 D 50.50.50.2 Vlanif50 100.100.100.0/24 RIP 100 1 D 50.50.50.2 Vlanif50 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0<you>4.测试+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ (1)vrrp正常状态下测试pc1网关设置：10.10.10.10.111C:\Users\0173>tracert 100.100.100.2通过最多30 个跃点跟踪到LJ-2400 [100.100.100.2] 的路由:1 3 ms 1 ms 7 ms 10.10.10.12 2 ms 2 ms 2 ms 60.60.60.23 <1 毫秒<1 毫秒 1 ms LJ-2400 [100.100.100.2]跟踪完成。
华为三层交换机配置步骤解释
华为三层交换机配置步骤1.给交换机划分VLANVlan是虚拟局域网的意思，它相当于一个局域网工作组。
“vlan几”可以理解成编号为几的vlan，比如vlan 2就是编号为2的vlan，只是一个编号而已，并不是说vlan 2的网段一定要是2网段，vlan 2的IP地址是可以随便设置的。
下面我将三层交换机的第20个端口添加到vlan 10里，步骤如下：A.在交换机里添加VLAN 10system-view （一般用缩写：sys）[Quidway] vlan10 （添加编号为10的vlan）[Quidway-vlan10] quit （一般缩写：q）B.设置vlan 10的IP地址为192.168.66.66 网关为255.255.255.0[Quidway]interface vlanif 10（interface一般可以缩写为：int ；vlanif也可以只写vlan）[Quidway-vlanif10] ip address 192.168.66.66 255.255.255.0 (address缩写add)[Quidway-vlanif10]quitC.设定交换机上第20个端口模式为access（默认为trunk，需在将端口划入VLAN前转为ACCESS）[Quidway]int gigabitethernet 0/0/20（gigabitethernet：千兆以太网口）[Quidway-GigabitEthernet0/0/20]port link-type access （port：端口）[Quidway-GigabitEthernet0/0/20]quitD.将第20个端口加入到vlan 10里[Quidway] vlan 10[Quidway-vlan10] port gigabitethernet 0/0/20（如果是多个连续端口，用XX to XX）[Quidway-Vlan10] quit这样就是成功的将交换机上的第20个端口添加到了编号为10的Vlan 里，划分VLAN就是这4个步骤，2个步骤设置vlan，2个步骤设置端口。
三层交换机与路由器的配置 实例(图解)
三层交换机与路由器的配置实例（图解）目的：学会使用三层交换与路由器让处于不同网段的网络相互通信实验步骤：一：二层交换机的配置：在三个二层交换机上分别划出两VLAN，并将二层交换机上与三层交换或路由器上的接线设置为trunk接口二：三层交换机的配置：1：首先在三层交换上划出两个VLAN，并进入VLAN为其配置IP，此IP将作为与他相连PC的网关。
2：将与二层交换机相连的线同样设置为trunk接线，并将三层交换与路由器连接的线设置为路由接口（no switchsport）3：将路由器和下面的交换机进行单臂路由的配置实验最终结果：拓扑图下各个PC均能相互通信交换机的配置命令：SW 0:Switch>Switch>enSwitch#confSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2 Switch(config-if)#no shutSwitch(config-if)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN:Switch(config)#SW 1:Switch>enSwitch#confSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2 Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN:SW 2:Switch>enSwitch#confSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2 Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunk Switch(config-if)#三层交换的配置命令：Switch>enSwitch#confSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN:Switch(config)#int f0/2Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int vlan 1Switch(config-if)#no shut%LINK-5-CHANGED:Interface Vlan1, changed state to up%LINEPROTO-5-UPDOWN:Line protocol on Interface Vlan1, changed state to upSwitch(config-if)#ip address192."168."1.168255."255."255."0Switch(config-if)#exitSwitch(config)#int vlan 2%LINK-5-CHANGED:Interface Vlan2, changed state to up%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceVlan2,changedstatetoupSwitch(config-if)#ip add Switch(config-if)#ip address192."168."2.168255."255."255."0Switch(config-if)#%LINK-5-CHANGED:%LINEPROTO-5-UPDOWN:Switch(config)#int f0/3Switch(config-if)#no switchport%LINEPROTO-5-UPDOWN:Switch(config-if)#ip address192."168."10."1255."255."255."0Switch(config-if)#no shut Switch(config-if)#exit Switch(config)#ip routing Switch(config-if)#exit Switch(config)#ip route 0."0.0."00."0.0."0192."168."10."2Switch(config)#路由器的配置：Router>enRouter#confRouter(config)#int f0/0Router(config-if)#no shut%LINK-5-CHANGED:Router(config-if)#exitRouter(config)#int f0/1Router(config-if)#no shut%LINK-5-CHANGED:%LINEPROTO-5-UPDOWN:Router(config)#int f0/0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/0."1Router(config-subif)#encapsulation dot1Q 1 Router(config-subif)#ip address 192."168."3.168255."255."255."0Router(config-subif)#exitRouter(config)#int f0/0."2Router(config-subif)#encapsulation dot1Q 2 Router(config-subif)#ip addRouter(config-subif)#ip address 192."168."4.168255."255."255."0Router(config-subif)#exitRouter(config)#ip route0."0.0."00."0.0."0192."168."10."1Router(config)#exit%SYS-5-CONFIG_I:Configured from console by console Router#confRouter(config)#int f0/1Router(config-if)#ip addRouter(config-if)#ip address 192."168."10."2255."255."255."0Router(config-if)#。
华为三层配置实例
网络配置教程（3）——锐捷、华为利用三层交换机实现VLAN 间路由网络配置教程（3）——锐捷、华为利用三层交换机实现VLAN间路由【实训目的】（1）掌握交换机Tag VLAN的配置；（2）掌握三层交换机基本配置方法；（3）掌握三层交换机VLAN路由的配置方法；（4）通过三层交换机实现VLAN间相互通信；【技术原理】三层交换机具备网络层的功能，实现VLAN相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。
三层交换机利用直连路由可以实现不同VLAN之间的互相访问。
三层交换机给接口配置IP地址，采用SVI（交换虚拟接口）的方式实现VLAN间互连。
SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。
【背景描述】某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN。
现由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台三层交换机进行了连接。
【实训内容】（1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划到VLAN2、VLAN3；（2）将二层交换机与三层交换机相连的端口F0/1都定义为tag vlan 模式；（3）在三层交换机上配置VLAN2、VLAN3，此时验证二层交换机VLAN2、VLAN3下带主机之间不能互相通信；（4）设置三层交换机VLAN间通信，创建VLAN2、3的虚拟接口，并配置虚拟接口VLAN2、3的IP地址；（5）查看三层交换机路由表（6）将二层交换机VLAN2、VLAN3下的主机默认网关分别设置为相应虚拟接口的IP地址；（7）验证二层交换机VLAN2、VLAN3下的主机之间可以互相通信；【实训拓扑】【实训步骤】——锐捷实验（1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划到VLAN2、VLAN3；Switch# configure terminalSwitch(config)# vlan 2 (创建VLAN2)Switch(config-vlan)#endSwitch# configure terminalSwitch(config)# interface fastethernet 0/2 （进入交换机接口0/2）Switch(config-if)# switchport access vlan 2 （将端口划到VLAN 2）Switch(config-if)# endVLAN3的配置，端口的划分方法同上；(2) 两主机互ping,不通；(3) 定义二层交换机与三层交换机相连的端口F0/1为tag vlan 模式；Switch# configure terminalSwitch(config)# interface fastethernet 0/1 （进入交换机接口0/1）Switch(config-if)# switchport mode trunk （将端口设置为trunk）Switch(config-if)# switchport trunk allowed vlan all //允许所有vlan通过，设置trunk模式就已经允许所有通过，因此可以省略不写。
华为三层交换机配置实例分析
华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1然后再在服务器1上配置回程路由进入命令提示符route add 192.168.1.0 255.255.255.0 192.168.0.254route add 192.168.2.0 255.255.255.0 192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。
例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。
另外它的软件升级，远程配置，备份中心，PPP回拨，路由器热备份等，对用户来说均是极有用的功能特性。
在配置方面，华为路由器以前的软件版本(VRP1.0－相当于CISCO的IOS)与CISCO有细微的差别，但目前的版本(VRP1.1)已和CISCO兼容，下面首先介绍VRP软件的升级方法，然后给出配置上的说明。
一、VRP软件升级操作升级前用户应了解自己路由器的硬件配置以及相应的引导软件bootrom的版本，因为这关系到是否可以升级以及升级的方法，否则升级失败会导致路由器不能运行。
在此我们以从VRP1.0升级到VRP1.1为例说明升级的方法。
三层交换机与路由器的配置_实例(图解)
三层交换机与路由器的配置实例（图解）目的：学会使用三层交换与路由器让处于不同网段的网络相互通信实验步骤：一：二层交换机的配置：在三个二层交换机上分别划出两VLAN，并将二层交换机上与三层交换或路由器上的接线设置为trunk接口二：三层交换机的配置：1：首先在三层交换上划出两个VLAN，并进入VLAN为其配置IP，此IP将作为与他相连PC的网关。
2：将与二层交换机相连的线同样设置为trunk接线，并将三层交换与路由器连接的线设置为路由接口（no switchsport）3：将路由器和下面的交换机进行单臂路由的配置实验最终结果：拓扑图下各个PC均能相互通信交换机的配置命令：SW 0:Switch>Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#no shutSwitch(config-if)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up Switch(config-if)#exitSwitch(config)#SW 1:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up Switch(config-if)#SW 2:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunkSwitch(config-if)#三层交换的配置命令：Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down Switch(config-if)#exitSwitch(config)#int f0/2Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int vlan 1Switch(config-if)#no shut%LINK-5-CHANGED: Interface Vlan1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to upSwitch(config-if)#ip address 192.168.1.168 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 2%LINK-5-CHANGED: Interface Vlan2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to upSwitch(config-if)#ip addSwitch(config-if)#ip address 192.168.2.168 255.255.255.0Switch(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#no switchport%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#Switch(config-if)#ip address 192.168.10.1 255.255.255.0Switch(config-if)#exitSwitch(config)#ip routingSwitch(config-if)#exitSwitch(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.2Switch(config)#路由器的配置：Router>enRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up Router(config-if)#exitRouter(config)#int f0/0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1Q 1Router(config-subif)#ip address 192.168.3.168 255.255.255.0Router(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1Q 2Router(config-subif)#ip addRouter(config-subif)#ip address 192.168.4.168 255.255.255.0Router(config-subif)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1Router(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/1Router(config-if)#ip addRouter(config-if)#ip address 192.168.10.2 255.255.255.0Router(config-if)#我不知道为什么你要在三层交换机上把f0/1划入vlan 10、f0/2划入vlan 20 我觉得你这样做是完全多余的你试试去掉在SWA上配置的“把f0/1划入vlan 10、f0/2划入vlan 20”然后看看能否通信了我的配置是：三层交换机（就是你的SA）：Switch>en //进入特权模式Switch#conf t //进入全局模式Switch(config)#in f0/24 //进入f0/24接口Switch(config-if)#sw mo tr //启用trunkSwitch#vlan da //进入vlan数据库模式Switch(vlan)#vlan 10 //创建valn 10Switch(vlan)#vlan 20 //创建valn 20Switch(vlan)#ex //退出vlan数据库模式Switch#conf tSwitch(config)#in vlan 10 //进入vlan 10Switch(config-if)#ip add 192.168.10.254 255.255.255.0 //配置IP Switch(config-if)#no sh //启用Switch(config-if)#ex //退出Switch(config)#in vlan 20Switch(config-if)#ip add 192.168.20.254 255.255.255.0Switch(config-if)#no sh二层交换（就是你的SB）：Switch>enSwitch#conf tSwitch(config)#in f0/24Switch(config-if)#sw mo trSwitch#vlan daSwitch(vlan)#vlan 10Switch(vlan)#vlan 20Switch(vlan)#exSwitch#conf tSwitch(config)#in f0/23Switch(config-if)#sw acc vlan 10Switch(config-if)#sw mo accSwitch(config-if)#exSwitch(config)#in f0/22Switch(config-if)#sw acc vlan 10Switch(config-if)#sw mo accSwitch(config-if)#exSwitch(config)#in f0/21Switch(config-if)#sw acc vlan 20Switch(config-if)#sw mo accPC1：PC>ipconfigIP Address......................: 192.168.10.111Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.10.254PC2:PC>ipconfigIP Address......................: 192.168.10.222Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.10.254PC3:PC>ipconfigIP Address......................: 192.168.20.111Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.20.254经测试： pc1 ping pc3是通的任何一台PC都能PING通网关和其他PC设备:华为3928三层交换机一台,PC主机两台PC-A ,PC-B。
华为三层 二层交换机双机热备份配置举例
华为三层+二层交换机双机热备份配置举例组网需求SE23０0作为会话边界控制器被部署在企业网络与NGN网络之间,考虑到设备运行得可靠性,采用两台ＳE２3０0以主备备份方式工作、其中ＳE2300-Ａ作为主用,SE2300—Ｂ作为备用。
如图1－10所示,内部企业网络1得网段地址为10。
１00。
10。
0／24,企业网络2得网段地址为１０。
1０0.２０。
0/2４、两台ＳE2３00分别通过LAN Swiｔch连接各个网络。
企业网络1对应得备份组虚拟IP地址为10.100。
10。
1;企业网络２对应得备份组虚拟IP地址为10.10０、20、1;ＮGN网络对应得备份组虚拟IP地址为2０2。
38。
10、1。
SE2300—A与SＥ2300－B分别通过接口Ｅtherｎeｔ1/0/０连接企业网络1,通过Eｔhｅrnet2／0/0连接企业网络2,通过Eｔhｅrnet4/0／0连接NGＮ网络。
图1—10 双机热备份典型配置组网配置思路采用如下思路进行配置:ｌ在接口上配置VＲRP备份组l 配置VRＲP管理组,将备份组添加到VＲRP管理组中ｌ配置ＨRP数据准备数据规划如下:l VRRP备份组虚拟IP地址l VＲRP管理组得优先级配置步骤在进行VRRＰ相关配置前,请先确保SE2300自己能够正常工作,即已经成功地配置了信令代理与媒体代理功能,及各接口得ＩP地址。
之后进行如下配置:步骤1 配置SＥ2300-A#在Eｔｈerneｔ1/0/0接口上配置VRRＰ备份组１,并配置备份组得虚拟IP地址。
首先配置实地址,再配置虚地址,实地址与虚地址要配置在同一网段。
在组网环境中一定要注意检查不能有相同得vrid配置存在,不允许出现vriｄ相同得两台设备接在同一台交换机上。
＜Quidwaｙ＞sysｔｅｍ－ｖiew［Quidway] inteｒface ｅthernet1/0／０［Ｑuidway－Etherｎeｔ1／０/０］ｉp address 10、1０0.1０、２24［Quidway—Eｔhernet1/0/0］vrｒｐｖrid１ｖirtｕａｌ－ip10.１00。
华为三层交换机（5328）DHCP中继应用配置实例
华为三层交换机（5328）DHCP中继应用配置实例华为三层交换机（5328）DHCP中继应用配置实例之前有人提出华为交换机关于DHCP中继配置方面的问题，我做了一个简单的测试，将测试结果分享给大家。
测试拓扑结构：sys #进入系统视图sysname dhcptest #设备重命名dhcp enable #启用DHCP功能Vlan 2 #创建vlan 2port GigabitEthernet 0/0/1 to 0/0/10 #批量添加端口quit #退出接口视图Vlan 5 #创建vlan 5port GigabitEthernet 0/0/11 to 0/0/20 #批量添加端口quit #退出接接口视图interface vlanif 2 #进入VLANIF 接口视图ip address 192.168.1.1 24 #增加VLANIF 接口的IP地址dhcp select relay #通过中继分配IP地址quit #退出接接口视图interface vlanif 5 #进入VLANIF 接口视图ip address 192.168.5.1 24 #配置VLANIF 接口的IP地址ip relay address 192.168.1.5 #增加VLANIF 接口的IP 中继地址dhcp select relay #通过中继分配IP地址quit #退出接口视图System-view #进入系统视图ip relay address 192.168.1.5 vlan 2 #配置DHCP服务器地址和所属vlan---结束检查配置结果查看DHCP 中继的相关统计信息display dhcp relay statistics查看接口的DHCP 中继地址配置display dhcp relay address vlan vlan-id通过以上正确配置后，将测试笔记本插入相应的vlan内，即可获得正确网段地址。
华为三层交换机5700系列配置示例
华为三层交换机5700系列配置⽰例配置说明配置华为交换机的注意事项（针对5700系列）默认情况下，华为设备管理地址为192.168.1.253/24，账号 admin, 密码 admin@如果有web界⾯管理功能，可以尝试使⽤ETH⼝登陆，如果登陆不上，可以按住MODE键6s,重置，打开web登陆功能。
在配三层交换机配置vlan时，默认情况下不同的vlan⽹段是可以通过路由互通的，不⽤额外配置（如思科等设备需要开启ip routing）如果要对端⼝批量操作，如配置vlan，可以先创建⼀个组,使⽤ port-group GROUP-NAME命令创建组，并通过group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/20 来批量添加组员，以后需要对这些端⼝操作进⼊此group就可以了。
如果要对不同的vlan⽹络隔离，需要配置ACL策略。
在使⽤PC机进⾏测试时，要关闭⽆线和其他的虚拟⽹卡，并确认关闭防⽕墙，排除测试⼲扰因素。
实现⽅式三层核⼼交换机在配置多个不同⽹段互联时，有以下两种⽅式：1. 单臂路由⽅式: 三层核⼼交换机配置多⽹络vlan，与上联汇聚层设备接⼝使⽤trunk透传，上联防⽕墙或路由器创建⼦接⼝并对应VLAN作为⽹关，vlan间的数据路由在上联设备完成。
单臂路由⽅式：2. 静态路由⽅式: 三层核⼼交换机作为接⼊设备，配置多⽹络vlan，并创建⽹关，上联接⼝配置静态IP，交换机和上联设备添加静态路由，vlan之间的数据路由在接⼊交换机上完成。
静态路由⽅式：设备配置单臂路由⽅式（Trunk）路由器：LAN1: 192.168.1.1下⼀跳地址： 192.168.1.2SW1GE1/0/1: 192.168.1.2 VLAN 1GE1/0/2: TRUNK 允许 VLAN 2 3GE1/0/3: 192.168.4.1 VLAN 4SW2GE1/0/1: TRUNK VLAN 2 3GE1/0/23: 192.168.2.1/24 VLAN 2GE1/0/24: 192.168.3.1/24 VLAN 3SW3默认不⽤配置，充当⼆层交换机配置思路采⽤如下的思路配置汇聚层设备作为⽹关实现不同⽹段⽤户间的通信：配置接⼊交换机，基于接⼝划分VLAN，实现⼆层互通。
华为三层交换机接口隔离配置实例
组网需求在如图1-4 所示的网络中，由于接口Ethernet0/0/2 所连接的网络中存在安全隐患，因此需要将它和接口Ethernet0/0/1 单向隔离，和接口Ethernet0/0/3 双向隔离。
配置思路采用如下思路配置接口隔离：l 创建VLAN 6 并将接口Ethernet0/0/1、Ethernet0/0/2、Ethernet0/0/3 加入VLAN。
l 在接口Ethernet0/0/2 上配置它对接口Ethernet0/0/1 单向隔离。
l 将接口Ethernet0/0/2、Ethernet0/0/3 批量加入接口组，配置接口隔离功能，实现双向隔离。
数据准备S-switch-A 与三个LAN Switch 相连的接口编号。
配置步骤1. 创建VLAN 6 并将接口Ethernet0/0/1、Ethernet0/0/2、Ethernet0/0/3 加入VLAN。
[Quidway] vlan 6[Quidway-vlan6] port ethernet 0/0/1 to 0/0/3[Quidway-vlan6] quit2. 在接口Ethernet0/0/2 上配置它对接口Ethernet0/0/1 单向隔离。
[Quidway] interface ethernet0/0/2[Quidway-Ethernet0/0/2] am isolate ethernet 0/0/1[Quidway-Ethernet0/0/2] quit3. 将接口Ethernet0/0/2、Ethernet0/0/3 批量加入接口组geli，并配置接口隔离功能，实现双向隔离。
[Quidway] port-group geli[Quidway-port-group-geli] group-member Ethernet 0/0/2 to Ethernet 0/0/3[Quidway-port-group-geli] port-isolate enable[Quidway-port-group-geli] quit或者将接口Ethernet0/0/2 和接口Ethernet0/0/3 加入隔离组，也可保证接口Ethernet0/0/2 和接口Ethernet0/0/3 的双向隔离。
华为三层二层交换机双机热备份配置举例
华为三层+二层交换机双机热备份配置举例组网需求SE2300作为会话边界控制器被部署在企业网络和NGN网络之间，考虑到设备运行的可靠性，采用两台SE2300以主备备份方式工作。
其中SE2300-A作为主用，SE2300-B作为备用。
如图1-10所示，内部企业网络1的网段地址为10.100.10.0/24，企业网络2的网段地址为10.100.20.0/24。
两台SE2300分别通过LAN Switch连接各个网络。
企业网络1对应的备份组虚拟IP地址为10.100.10.1；企业网络2对应的备份组虚拟IP地址为10.100.20.1；NGN网络对应的备份组虚拟IP地址为202.38.10.1。
SE2300-A和SE2300-B分别通过接口Ethernet1/0/0连接企业网络1，通过Ethernet2/0/0连接企业网络2，通过Ethernet4/0/0连接NGN网络。
图1-10 双机热备份典型配置组网配置思路采用如下思路进行配置：l 在接口上配置VRRP备份组l 配置VRRP管理组，将备份组添加到VRRP管理组中l 配置HRP数据准备数据规划如下：l VRRP备份组虚拟IP地址l VRRP管理组的优先级配置步骤在进行VRRP相关配置前，请先确保SE2300自己能够正常工作，即已经成功地配置了信令代理和媒体代理功能，及各接口的IP地址。
之后进行如下配置：步骤1 配置SE2300-A# 在Ethernet1/0/0接口上配置VRRP备份组1，并配置备份组的虚拟IP地址。
首先配置实地址，再配置虚地址，实地址和虚地址要配置在同一网段。
在组网环境中一定要注意检查不能有相同的vrid配置存在，不允许出现vrid相同的两台设备接在同一台交换机上。
<Quidway> system-view[Quidway] interface ethernet 1/0/0[Quidway-Ethernet1/0/0] ip address 10.100.10.2 24[Quidway-Ethernet1/0/0] vrrp vrid 1 virtual-ip 10.100.10.1# 在Ethernet2/0/0接口上配置VRRP备份组2，并配置备份组的虚拟IP地址。
华为三层交换机配置实例一例(精编文档).doc
【最新整理，下载后即可编辑】华为三层交换机配置实例一例网络技术2008-07-25 06:08:28 阅读243 评论0 字号：大中小订阅华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1然后再在服务器1上配置回程路由进入命令提示符route add 192.168.1.0 255.255.255.0 192.168.0.254route add 192.168.2.0 255.255.255.0 192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。
例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。
另外它的软件升级，远程配置，备份中心，PPP回拨，路由器热备份等，对用户来说均是极有用的功能特性。
在配置方面，华为路由器以前的软件版本(VRP1.0－相当于CISCO的IOS)与CISCO有细微的差别，但目前的版本(VRP1.1)已和CISCO兼容，下面首先介绍VRP软件的升级方法，然后给出配置上的说明。
一、VRP软件升级操作升级前用户应了解自己路由器的硬件配置以及相应的引导软件bootrom的版本，因为这关系到是否可以升级以及升级的方法，否则升级失败会导致路由器不能运行。
