电子探针分析原理(2)
电子探针的分析原理及构造
电子探针在找矿方面的应用一、电子探针-基本概念电子探针仪是 X射线光谱学与电子光学技术相结合而产生的。
1948年法国的R.卡斯坦制造了第一台电子探针仪。
1958年法国首先制造出商品仪器。
电子探针仪与扫描电子显微镜在结构上有许多共同处。
70年代以来生产的电子探针仪上一般都带有扫描电子显微镜功能，有的还附加另一些附件，使之除作微区成分分析外，还能观察和研究微观形貌、晶体结构等。
用波长色散谱仪（或能量色散谱仪）和检测计数系统，测量特征X射线的波长（或能量）和强度，即可鉴别元素的种类和浓度。
在不损耗试样的情况下，电子探针通常能分析直径和深度不小于1微米范围内、原子序数4以上的所有元素；但是对原子序数小于12的元素，其灵敏度较差。
常规分析的典型检测相对灵敏度为万分之一，在有些情况下可达十万分之一。
检测的绝对灵敏度因元素而异，一般为10-14～10-16克。
用这种方法可以方便地进行点、线、面上的元素分析，并获得元素分布的图象。
对原子序数高于10、浓度高于10％的元素，定量分析的相对精度优于±2％。
电子探针仪主要包括：探针形成系统 (电子枪、加速和聚焦部件等)、X射线信号检测系统和显示、记录系统、样品室、高压电源和扫描系统以及真空系统。
二、电子探针-结构特点电子探针X射线显微分析仪(简称电子探针)利用约1Pm的细焦电子束，在样品表层微区内激发元素的特征X射线，根据特征X射线的波长和强度，进行微区化学成分定性或定量分析。
电子探针的光学系统、真空系统等部分与扫描电镜基本相同，通常也配有二次电子和背散射电子信号检测器，同时兼有组织形貌和微区成分分析两方面的功能。
电子探针的构成除了与扫描电镜结构相似的主机系统以外，还主要包括分光系统、检测系统等部分。
电子探针主要由电子光学系统（镜筒），X射线谱仪和信息记录显示系统组成。
电子探针和扫描电镜在电子光学系统的构造基本相同，它们常常组合成单一的仪器。
电子光学系统该系统为电子探针分析提供具有足够高的入射能量，足够大的束流和在样品表面轰击殿处束斑直径近可能小的电子束，作为X射线的激发源。
_扫描电镜与电子探针分析
_扫描电镜与电子探针分析扫描电镜（Scanning Electron Microscope，SEM）和电子探针分析（Energy Dispersive X-ray Spectroscopy，EDS）是现代材料科学和纳米技术领域中广泛应用的两种重要分析技术。
本文将分别介绍扫描电镜和电子探针分析的原理、仪器结构和应用。
一、扫描电镜（SEM）扫描电镜是一种基于电子束的显微镜，通过聚焦的电子束对样品表面进行扫描，获得高分辨率的图像。
相比传统光学显微镜，SEM具有更高的分辨率和更大的深度聚焦能力。
SEM的工作原理如下：1.电子源：SEM使用热阴极电子枪产生的高速电子束。
电子束由一根细丝产生，经过加热后电子从细丝上发射出来。
2.透镜系统：电子束经过电子透镜系统进行聚焦和调节。
透镜系统包括几个电磁透镜，用于控制电子束的聚焦和扫描。
3.样品台：样品台用于固定样品并扫描表面。
样品通常需要涂覆导电性材料，以便电子束可以通过样品表面。
4.探测器：SEM使用二次电子和背散射电子探测器来检测从样品表面散射的电子。
这些探测器可以转化为图像。
SEM可以提供高分辨率的表面形貌图像，并通过电子束的反射和散射来分析样品的成分、孔隙结构和晶体结构等。
其应用广泛，包括材料科学、纳米技术、电子器件等领域。
二、电子探针分析（EDS）电子探针分析是一种基于X射线的成分分析技术，常与扫描电镜一同使用。
EDS可以对样品的元素成分进行快速准确的定性和定量分析。
其工作原理如下：1.探测器：EDS使用一个固态半导体探测器来测量从样品发射的X射线。
当样品受到电子束轰击时，样品中的元素原子被激发并发射出特定能量的X射线。
2.能谱仪：EDS使用能谱仪来分析探测到的X射线，该仪器能够将X 射线能量转换成电压信号，并进行信号处理和分析。
3.能量分辨率：EDS的精度取决于能谱仪的能量分辨率，分辨器的能量分辨率越高，分析结果越准确。
4.谱库：EDS使用事先建立的元素谱库进行定性和定量分析。
电子探针分析方法 结构与工作原理
电子探针分析方法结构与工作原理一、引言电子探针分析方法是一种常用的表面分析技术，可以用于研究材料的表面形貌、化学成分和电子结构等。
本文将详细介绍电子探针分析方法的结构和工作原理。
二、电子探针分析方法的结构电子探针分析方法主要由以下几个部分组成：1. 电子枪电子枪是电子探针分析仪器中的核心部件，它产生高能电子束。
电子枪通常由阴极、阳极和加速电极等组成。
阴极发射电子，经过加速电极加速后形成电子束。
2. 聚焦系统聚焦系统用于将电子束聚焦到一个小的区域，以提高分辨率。
聚焦系统通常由一组磁铁和透镜组成，通过调节磁场和电场来实现电子束的聚焦。
3. 电子探测器电子探测器用于检测电子束与样品相互作用后产生的信号。
常用的电子探测器包括二次电子探测器和能量色散X射线谱仪。
二次电子探测器可以获得样品表面的形貌信息，而能量色散X射线谱仪可以获得样品的化学成分信息。
4. 样品台样品台是用于支撑和定位样品的平台。
样品台通常具有多个自由度的运动，以便于对样品进行精确定位和调整。
三、电子探针分析方法的工作原理电子探针分析方法的工作原理基于电子束与样品相互作用后产生的信号。
主要包括以下几个步骤：1. 电子束的生成与聚焦电子束由电子枪产生，并经过聚焦系统聚焦到一个小的区域。
聚焦系统通过调节磁场和电场来实现电子束的聚焦，以提高分辨率。
2. 电子束与样品的相互作用电子束与样品相互作用后，会发生多种物理与化学过程，如电子散射、电子俘获、电子激发等。
这些相互作用会产生二次电子、背散射电子、X射线等信号。
3. 信号的检测与分析电子探测器用于检测电子束与样品相互作用后产生的信号。
二次电子探测器可以获得样品表面的形貌信息，而能量色散X射线谱仪可以获得样品的化学成分信息。
通过对信号的检测与分析，可以得到关于样品表面形貌、化学成分和电子结构等方面的信息。
4. 数据处理与图像重建获得的信号经过数据处理与图像重建，可以得到样品的表面形貌图像、元素分布图像等。
电子探针显微分析
电子探针显微分析电子探针显微分析（Electron Probe Microanalysis，简称EPMA）是一种用于材料分析的先进技术。
它结合了扫描电子显微镜（Scanning Electron Microscopy，简称SEM）和能谱仪，能够提供高分辨率的成分分析和元素分布图像。
电子探针显微分析的原理是利用电子束和样品之间的相互作用。
首先，电子束通过集束系统聚焦到样品表面，与样品发生相互作用。
这些相互作用包括：在样品表面产生的次级电子、背散射电子和散射电子。
次级电子是从样品表面弹出的电子，背散射电子是从样品内部产生的电子，散射电子是从相互作用点散射出的电子。
次级电子和背散射电子是电子显微镜的常规成像信号，这部分信号可以用来获得样品的表面形貌和显微结构。
而散射电子则包含了样品的化学信息，通过能谱仪可以对这些散射电子进行能谱分析，获得样品的元素组成。
电子探针显微分析既可以定性分析材料中的元素，也可以定量分析元素的含量。
电子探针显微分析在材料科学、地质学、环境科学等领域广泛应用。
它可以对金属、陶瓷、半导体、岩石等各种材料进行分析。
在材料科学研究中，电子探针显微分析可以用于分析材料中的微观缺陷、晶体结构和化学成分。
在地质学研究中，它可以用于分析岩石样品中的矿物成分和地球化学元素分布。
在环境科学研究中，它可以对大气颗粒物、水体中的溶解物等进行化学成分分析。
除了成分分析，电子探针显微分析还可以进行元素的显微分布分析。
通过调整电子束的扫描区域和扫描速度，可以获得样品中元素的分布图像。
这些图像可以用来研究材料的相分离、溶质迁移和化学反应等过程。
总之，电子探针显微分析是一种强大的材料分析工具。
它提供了高分辨率、高灵敏度的成分分析和元素分布图像，对于研究材料的结构和性质具有重要意义。
未来，随着技术的不断进步，电子探针显微分析将在更多领域展示其潜力和应用价值。

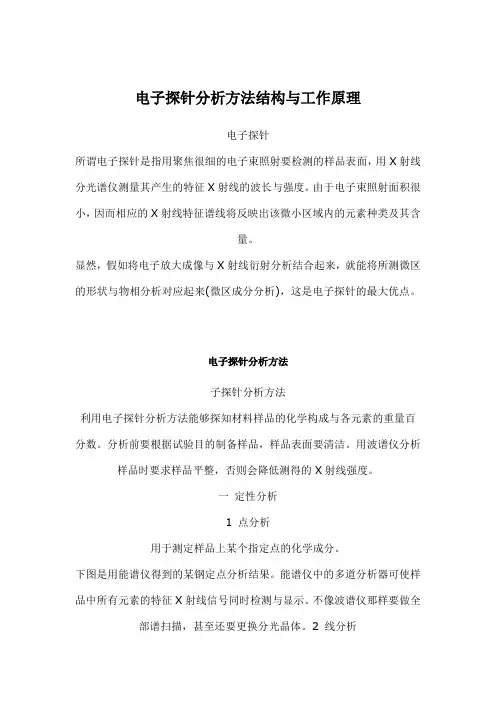

电子探针分析方法结构与工作原理
电子探针分析方法结构与工作原理电子探针所谓电子探针是指用聚焦很细的电子束照射要检测的样品表面，用X射线分光谱仪测量其产生的特征X射线的波长与强度。
由于电子束照射面积很小，因而相应的X射线特征谱线将反映出该微小区域内的元素种类及其含量。
显然，假如将电子放大成像与X射线衍射分析结合起来，就能将所测微区的形状与物相分析对应起来(微区成分分析)，这是电子探针的最大优点。
电子探针分析方法子探针分析方法利用电子探针分析方法能够探知材料样品的化学构成与各元素的重量百分数。
分析前要根据试验目的制备样品，样品表面要清洁。
用波谱仪分析样品时要求样品平整，否则会降低测得的X射线强度。
一定性分析1 点分析用于测定样品上某个指定点的化学成分。
下图是用能谱仪得到的某钢定点分析结果。
能谱仪中的多道分析器可使样品中所有元素的特征X射线信号同时检测与显示。
不像波谱仪那样要做全部谱扫描，甚至还要更换分光晶体。
2 线分析用于测定某种元素沿给定直线分布的情况。
方法是将X射线谱仪（波谱仪或者能谱仪）固定在所要测量的某元素特征X射线信号（波长或者能量）的位置上，把电子束沿着指定的方向做直线轨迹扫描，便可得到该元素沿直线特征X射线强度的变化，从而反映了该元素沿直线的浓度分布情况。
改变谱仪的位置，便可得到另一元素的X射线强度分布。
下图为50CrNiMo 钢中夹杂Al2O3的线分析像。
可见，在Al2O3夹杂存在的地方，Al的X射线峰较强。
3 面分析用于测定某种元素的面分布情况。
方法是将X射线谱仪固定在所要测量的某元素特征X射线信号的位置上，电子束在样品表面做光栅扫描，如今在荧光屏上便可看到该元素的面分布图像。
显像管的亮度由试样给出的X射线强度调制。
图像中的亮区表示这种元素的含量较高。
下图为34CrNi3Mo钢中MnS夹杂物的能谱面分析图像。
（a）S的面分析像(b) Mn的面分析像二定量分析定量分析时，先测得试样中Y元素的特征X射线强度IY，再在同一条件下测出已知纯元素Y的标准试样特征X射线强度IO。

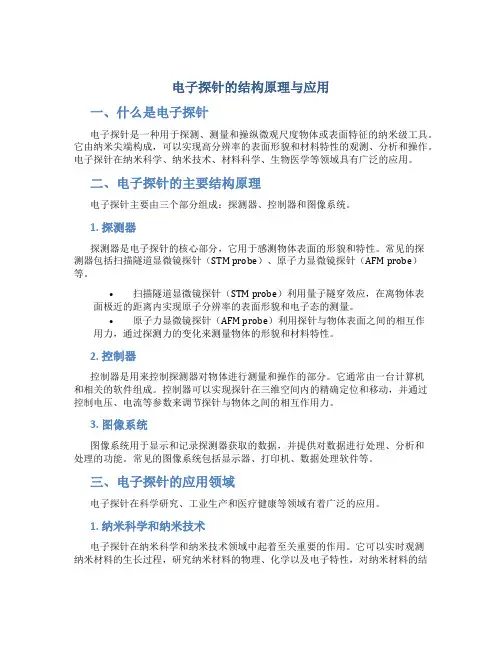

电子探针的结构原理与应用
电子探针的结构原理与应用一、什么是电子探针电子探针是一种用于探测、测量和操纵微观尺度物体或表面特征的纳米级工具。
它由纳米尖端构成，可以实现高分辨率的表面形貌和材料特性的观测、分析和操作。
电子探针在纳米科学、纳米技术、材料科学、生物医学等领域具有广泛的应用。
二、电子探针的主要结构原理电子探针主要由三个部分组成：探测器、控制器和图像系统。
1. 探测器探测器是电子探针的核心部分，它用于感测物体表面的形貌和特性。
常见的探测器包括扫描隧道显微镜探针（STM probe）、原子力显微镜探针（AFM probe）等。
•扫描隧道显微镜探针（STM probe）利用量子隧穿效应，在离物体表面极近的距离内实现原子分辨率的表面形貌和电子态的测量。
•原子力显微镜探针（AFM probe）利用探针与物体表面之间的相互作用力，通过探测力的变化来测量物体的形貌和材料特性。
2. 控制器控制器是用来控制探测器对物体进行测量和操作的部分。
它通常由一台计算机和相关的软件组成。
控制器可以实现探针在三维空间内的精确定位和移动，并通过控制电压、电流等参数来调节探针与物体之间的相互作用力。
3. 图像系统图像系统用于显示和记录探测器获取的数据，并提供对数据进行处理、分析和处理的功能。
常见的图像系统包括显示器、打印机、数据处理软件等。
三、电子探针的应用领域电子探针在科学研究、工业生产和医疗健康等领域有着广泛的应用。
1. 纳米科学和纳米技术电子探针在纳米科学和纳米技术领域中起着至关重要的作用。
它可以实时观测纳米材料的生长过程，研究纳米材料的物理、化学以及电子特性，对纳米材料的结构进行精确调控。
此外，电子探针还可以用于制备纳米器件、纳米传感器，推动纳米技术的发展。
2. 材料科学和工程电子探针在材料科学和工程领域中广泛应用于材料表面形貌的观测和材料性能的评估。
它可以对材料进行高分辨率的成像，揭示材料的微观结构和纳米级缺陷，帮助研究人员优化材料的性能，并加速材料的研发和工业化生产。
电子探针的测量原理是
电子探针的测量原理是电子探针是一种常用的表面化学分析工具，它利用电子与物质的相互作用原理，通过对材料表面进行扫描和探测，得到样品的表面形貌信息以及元素组成和分布情况。
电子探针主要包括电子显微镜（SEM）和扫描电子显微镜（SEM）两种类型。
电子探针的测量原理主要基于以下几个方面：1. 康普顿散射：当高能电子与物质相互作用时，它们会发生散射。
康普顿散射是一种散射过程，其中电子与物质中的自由电子发生相互作用，从而改变电子的运动方向和能量。
通过测量散射电子的能量和散射角度，可以获得材料中电子的能带结构、晶格参数和原子间距等信息。
2. 透射电子显微镜（TEM）：透射电子显微镜利用电子的波动性质，通过物质内部的透射来对样品进行分析。
电子束穿过样品后，会与样品中的原子进行相互作用，散射出去的电子被收集，并通过荧光屏显示成一幅图像。
通过观察透射电子的衍射图案，可以确定晶体结构和晶胞参数。
3. 荧光X射线：当电子束与样品相互作用时，样品中的原子会吸收能量并重新辐射出来。
其中一部分辐射是以荧光X射线的形式发射出来的。
通过测量荧光X 射线的能谱，可以确定样品中的化学元素以及它们的含量和分布。
4. 俄歇电子能谱（AES）：俄歇电子能谱是一种基于能级跃迁的分析技术。
当高能电子与物质碰撞时，会将其中一部分能量转移到样品表面的原子或分子。
这些原子或分子会吸收能量并将其通过电离或激发的方式重新辐射出去。
通过测量这些重新辐射出来的俄歇电子的能量，可以获得样品表面的元素组成和化学状态信息。
综上所述，电子探针的测量原理是基于电子与物质相互作用的原理进行的。
通过测量电子的散射、透射、荧光X射线以及俄歇电子等参数，可以获得样品的表面形貌、晶格结构、元素组成和化学状态等信息。
这些信息对于材料科学、表面化学和纳米科学等领域具有重要的研究和应用价值。
电子探针EPMA
6 样品制备（一）
WDS分析样品表面要求：一般来讲，样品必须研 磨到完全能够用来作光学显微镜观察那种程度。表 面凹凸对入射电子在样品内的行径及特征X射线的 产生有着极大的影响，使得分析结果的可靠性降低， 因而将样品表面尽可能平整是很必要的。 对做过表面处理（电镀、渗碳、表面氧化等）样品 的横截面样品边沿部分分析时，必须使用包埋材料， 不论样品大小，如果不能嵌入包埋材料中就进行研 磨、抛光，必然会使表面附近变圆或造成倾斜，致 使分析结果不准确。
6 样品制备（三）
粉末样品及薄膜样品的制备 通常采用的方法有： 1、将粉末样品或薄膜样品粘在导电胶上； 2、将样品混入导电的包埋树脂等材料中，然 后使其硬化而将样品固定等方法 对于粉末样品，如果样品量足够多，每个颗 粒又都一样，而且只想了解其成分的时候， 也可以压制成型机烧结等办法把粉末样品压 在一起，然后和块状样品一样地进行处理。
电子枪
ＨＤ
Ｅｔｈｅｒｎｅｔ ＭＯ ＦＤ 用于观察ＣＲＴ ＥＷＳ ＤＤＳＣ Ｐｒｏｆｉｌｅ ｍｅｍｏｒｙ Ｃｏｌｏｒ ｐｒｉｎｔｅｒ ＣＣＤ Ｉｍａｇｅ ｍｅｍｏｒｙ ＣＬ 光学 观察系 Ｘ射线检测器 ＳＥＤ 分光（色散）晶体
自动ｖａｌｖｅＯＬ 样 品ｓｔａｇｅ
Ｔｒａｃｋｂａｌｌ
Ｍｏｕｓｅ
备用抽真空 ＤＰ
扫描位置变化（大小从几十微米到几毫米） 晶体角度固定
何时选作
（3）线分析结果（一）
（3）线分析结果（二）
4 电子探针的应用
表面观察
二次电子 背散射电子 透射电子
成分分析
EPMA
状态分析
特征X射线
（一）表面观察
（1）断口形貌 观察 金属断口夹 杂物二次电 子形貌
（2）颗粒大小 的测定
电子探针显微分析
（1）晶面弯曲
把分光晶体的衍射晶面弯成曲率半径等于2R(R为罗兰圆 半径)的曲面--晶体内表面任意点A、B、C上接收到的X射线 相对于点光源来说,入射角都相等
（2）表面磨制:
并将晶体表面磨成曲率半径等于R的曲面--这样的布置可 以便A、B、C三点的衍射束正好聚焦在D点
电子探针显微分析
电子探针的功能主要是进行微区成分分析。它是在电 子光学和x射线光谱学原理的基础上发展起来的一种高效 率分析仪器。
原理：
用细聚焦电子束入射样品表面，激发出样品元素的 特征x射线。
分析特征x射线的波长(或特征能量)即可知道样品中 所含元素的种类(定性分析)。
分析x射线的强度，则可知道样品中对应元素含量的 多少(定量分析)。
图中亮区表示这种元素的含量较高
硅酸盐水泥水化28天的 SEM图谱及线扫描、面扫 描分析
cps
100
Ca
80
60 Si
40
20 O Al Au
Ca
C Mg K
Fe
Au
0
0
5
10
15
20
Energy (keV)
4、（定点）定量分析
能谱仪在稳定的电子束照射下得到的X射线 谱，在扣除背景计数率后，各元素的同类特征谱线 的强度值与它们的浓度相对应。
多道脉冲分析器
多道分析器有一个由许多存储单 元（称为通道）组成 的存储器。与X光子能量成正比 的时钟脉冲数按大小分别进 入不同存储单元、每进入一个时钟脉冲数，存储单元记一个 光子数，因此通道地址和X光子能量成正比，而通道的计数 为X光子数。最终得到以通道（能量）为横坐标、通道计数 （强度）为纵坐标的X射线能量色散谱（图2－95b），并显 示于显像管荧光屏上。
electron microprobe analysis
electron microprobe analysis什么是电子探针分析？电子探针分析（Electron Probe Microanalysis，EPMA）是一种用电子探针测量样品元素成分和化学组成的技术。
它结合了扫描电子显微镜（Scanning Electron Microscope，SEM）和X射线光谱仪（X-ray Spectrometer）的功能，能够提供非常详细的元素分析信息。
电子探针分析的原理和工作方式是什么？电子探针分析基于电子与物质相互作用的原理。
当高能电子束照射样品时，样品会产生从电子束中散射出来的多种射线。
这些射线包括：反馈散射电子（Backscattered Electrons，BSE）、次级电子（Secondary Electrons，SE）和X射线。
通过检测和分析这些射线，就可以了解样品的成分和化学组成。
在电子探针分析中，首先需要设置电子探针的工作参数，如电子束的加速电压和电流。
随后，电子束聚焦在一个非常小的区域内，通常在纳米级别。
这使得电子探针可以非常精确地分析样品中的不同区域。
一旦电子束照射样品，会产生BSE、SE和X射线。
BSE是由于电子与样品原子的库仑散射产生的，而SE是由于电子与样品表面相互作用产生的。
这两种射线可以用于形成样品的图像。
同时，部分电子也会激发样品中的原子产生X射线。
这些X射线的能量与特定的元素相关，因此可以用于元素分析。
在电子探针分析中，主要关注的是样品中的关键元素。
通过测量X射线的能量和强度，可以确定这些元素的存在和浓度。
此外，还可以通过比较样品中的X射线谱和已知元素的标准谱图，确定样品中的其他元素。
什么样的样品适合进行电子探针分析？电子探针分析适用于各种类型的样品，包括固体、液体和粉末。
它可以用于金属、陶瓷、岩石、矿石、化合物和有机材料等。
此外，电子探针分析还可以用于判断材料的微观结构和了解材料的成分分布。
在选择进行电子探针分析的样品时，需要考虑样品的导电性。
II3大型仪器鉴定之一电子探针XRFXRD
元素探测范围：4Be ~ 92U
最大分析样品尺寸：100mm×100mm×50mm
EPMA的其他应用
对宝石表面或露出宝石表面的晶体包体选
定微区作定点的成分分析和形貌扫描，得
出晶体包体的定性或者定量的化学成分，
图形，确定包体的种类。
测定充填处理红宝石的结果显示充填物为
光等。
用途：用以研究微区的化学成份、表面形貌和结构特征等。
特点：微区分析，非破坏性。
EPMA 的原理
电子探针有一套完整的X射线波长和能量探测装置（波
谱仪WDS和能谱仪EDS），用来探测电子束轰击样品所
激发的特征X射线。
由于特征X射线的能量或波长随着原子序数的不同而不
同，只要探测入射电子在样品中激发出的特征X射线波
宝石鉴定大型仪器
对一般宝石品种的鉴定工作只需借助常规仪器即
可。
但随着人工生长与改善宝石技术的迅速提高，其
产品与天然相似物间的识别越来越难，有时为了
准确地鉴定，或者开展对宝石的研究工作，均需
动用大型仪器。
大型仪器不但购置和运转的成本高，而且常对样
品有损伤，应谨慎使用。
目前常用的宝石鉴定大型仪器有：
单晶宝石受晶体定向影响、仅能得到平行于晶体表面的部
分衍射峰，物相鉴定存在一定难度。
结束！
为C、O到U之间的元素， 并可进行镀层厚度及组成分析，
是一种快速、准确的无损检测方法。
北京工业大学材料学院
型
号： XRF-1800
电子探针实验报告
电子探针实验报告电子探针实验报告引言：电子探针是一种用于研究物质微观结构和性质的重要工具，它通过探测物质中的电子行为来获取有关其性质和组成的信息。
本实验旨在探究电子探针的原理、应用以及实验方法，并通过实际操作来验证其有效性。
一、电子探针的原理电子探针利用电子的波粒二象性以及其与物质的相互作用来获取信息。
其原理主要包括以下几个方面：1. 粒子性：电子作为一种粒子，具有质量和电荷，可以通过加速器获得足够的能量，进而穿透物质表面，与物质内部相互作用。
2. 波动性：电子也具有波动性，其波长与其动能有关。
通过测量电子的波长，可以推断出物质的晶格结构和间距。
3. 散射：电子与物质相互作用时，会发生散射现象。
通过测量散射角度和强度，可以了解物质的成分和结构。
二、电子探针的应用电子探针在材料科学、纳米技术、生物医学等领域具有广泛的应用。
以下是几个常见的应用案例：1. 材料分析：电子探针可以用于分析材料的成分和结构，如金属合金的成分分析、纳米材料的晶格结构分析等。
2. 表面形貌观察：电子探针可以用于观察物质表面的形貌，如纳米材料的形貌观察、生物细胞的表面形态观察等。
3. 薄膜测量：电子探针可以用于测量薄膜的厚度和成分，如薄膜的厚度测量、薄膜中元素分布的分析等。
三、电子探针实验方法本实验使用的电子探针为扫描电子显微镜（SEM），其操作方法如下：1. 样品制备：将待测样品制备成均匀的薄片或粉末，并固定在样品台上。
2. 调节参数：根据样品的性质和实验需求，调节加速电压、束流亮度等参数。
3. 扫描观察：将样品台放入SEM仪器中，通过控制电子束的扫描和探测系统，观察样品表面的形貌和特征。
4. 数据分析：根据SEM的观察结果，进行数据处理和分析，如测量样品尺寸、分析元素分布等。
四、实验结果与讨论本实验选择了一块金属合金样品进行观察和分析。
通过SEM观察，我们发现样品表面存在颗粒状的晶体结构，并且晶体之间存在一定的间隙。
通过测量晶体的尺寸和间距，我们可以推断出该金属合金的晶格结构和成分。
电子探针的原理和应用等
电子探针的原理和应用1. 什么是电子探针电子探针是一种用于观察物质表面及其性质的装置。
它通过将电子束聚焦到非常小的区域上，并测量电子和物质之间的相互作用来获取关于物质表面和性质的信息。
电子探针已广泛应用于物理、化学、材料科学和生物学等领域。
2. 电子探针的原理电子探针的原理基于电子与物质之间的相互作用。
当电子束击中物质表面时，会发生多种相互作用，包括电子与原子的散射、电子与原子的激发和退激发、以及电子与原子束缚态的相互作用等。
电子探针主要包括扫描电子显微镜（SEM）和透射电子显微镜（TEM）两种类型。
2.1 扫描电子显微镜（SEM）的原理扫描电子显微镜使用高能电子束来照射样品表面，并通过收集样品表面散射的电子来生成图像。
它通过探测样品表面上返回的二次电子、反射电子和散射电子的信号来获取样品表面的形貌和化学成分信息。
2.2 透射电子显微镜（TEM）的原理透射电子显微镜使用高能电子束穿过样品，并通过收集样品中透射的电子来生成图像。
它通过探测透射电子的强度和角度等信息来获取样品的内部结构和晶体学信息。
3. 电子探针的应用电子探针在许多领域都有广泛的应用。
3.1 材料科学中的应用电子探针在材料科学中起着重要作用。
它可以用于观察材料的表面形貌、粒度分布、晶体结构和化学成分等信息。
这对于研究材料的物理、化学和力学性质非常重要。
例如，在材料的力学性能研究中，可以使用电子探针观察材料表面的微裂纹和晶格缺陷等。
3.2 生物学中的应用电子探针在生物学研究中也有重要应用。
它可以用于观察生物分子的结构、细胞器官的形态和细胞表面的特征。
通过电子探针的应用，可以深入了解生物系统的功能和调节机制。
例如，在药物研发领域，可以使用电子探针观察药物与生物分子的相互作用。
3.3 纳米科学中的应用电子探针在纳米科学中具有重要的应用。
它可以用于观察纳米颗粒的形貌、尺寸和晶格结构等信息。
电子探针还可以用于纳米器件的研究和性能测试。
在纳米电子学领域，电子探针可以用来观察纳米电子器件的工作原理和性能。
电子探针的原理及应用
电子探针的原理及应用1. 介绍电子探针是一种常见的实验室工具，用于探测和测量微观尺度的表面形貌和性质。
其原理基于探针与样品之间的相互作用，通过测量这种相互作用来获得样品的信息。
本文将介绍电子探针的原理以及其在不同领域的应用。
2. 原理电子探针的原理基于场发射和场电子显微镜的技术。
场发射是指从材料表面由于电场的作用而发射出来的电子。
电子探针利用这种场发射的原理，通过探针与样品之间的相互作用来获得样品的信息，包括表面形貌、电子性质等。
电子探针主要有三种类型：扫描电子显微镜（SEM）、透射电子显微镜（TEM）和原子力显微镜（AFM）。
这些探针通过不同的方式实现对样品的探测和测量。
3. 应用3.1 表面形貌分析电子探针可以用于对材料表面形貌的分析。
通过扫描电子显微镜（SEM）和原子力显微镜（AFM），可以获得材料表面的三维形貌和纳米尺度的结构。
这对于材料科学、纳米科学和生物学等领域的研究具有重要意义。
3.2 结构和成分分析透射电子显微镜（TEM）可以用于对材料的结构和成分进行分析。
通过透射电子显微镜，可以观察到材料的晶体结构、晶格缺陷和成分分布情况。
这对于材料科学和纳米科学的研究有很大帮助。
3.3 表面电子性质分析电子探针还可以用于对材料的电子性质进行分析。
通过场电子发射显微镜（FEM）和电子能谱学等技术，可以获得材料的电子能级结构、电子荷移和局域化等信息。
这对于材料科学、电子学和化学等领域的研究具有重要意义。
3.4 生物样品研究电子探针在生物科学中也有广泛应用。
通过扫描电子显微镜和原子力显微镜，可以观察生物样品的形貌和结构，并研究其相互作用和功能。
这对于生物学、医学和生物工程的研究具有重要意义。
4. 总结电子探针是一种重要的实验工具，可以用于对材料的表面形貌、结构和电子性质进行分析。
这些分析对于材料科学、纳米科学、生物学和化学等领域的研究具有重要意义。
随着电子探针技术的不断发展，相信在未来会有更多的应用领域被发现。
电子探针分析原理
• 2、背散射系数与样品微形貌之间的关系
Arnal等(1969)给出了背散射系数与样品倾斜角(θ)及原 子序数(Z)之间的关系式：
1 (1 cos )
式中ρ=9/Z1/2，θ为电子束与样品表面的夹角。 因此，除了成分信息外，背散射电子还能提供有关样品 表面形貌的信息，亦即背散射电子形貌像形成原理。
一、能谱定性分析
• 根据探测器（正比计数管、闪烁计数管）输出脉 冲幅度与入射X射线在检测器中损耗能量之间的 已知关系来确定X射线能量。 • 分析原理：（1）样品中同一元素的同一线系特征 X射线的能量值是一定的，不同元素的特征X射线 的能量值各不相同。（2）利用能谱仪接收和记录 样品中特征X射线全谱，并展示在屏幕上。（3） 然后移动光标，确定各谱峰的能量值，通过查表 和释谱，可测定出样品组成。 • 能谱分析的能量值范围为0.1keV——电子束能量 值（20KeV）。
2R L n 2d
• 式中，2R为谱仪的罗兰园半径(mm)，如：JEOL R ＝140mm，Cameca 2R＝166mm，Shimadzu 2R＝ 102mm。2d为分析晶体的面网间距， λ为特征X射线 峰的波长，n为X射线反射级数。
与EdS分析相同重元素玻璃的WDS谱线
与EDS相比，WDS具有一下优点：
电子探针分析的原理及应用
电子探针分析的原理及应用1. 什么是电子探针分析电子探针分析（EDXA）是一种非破坏性的元素分析技术，它利用电子探针对样品进行扫描，测量样品中元素的组成和分布。
通过分析样品中的元素含量和空间分布，可以获取有关样品化学成分、晶体结构和元素显微区域分布的信息。
电子探针分析广泛应用于材料科学、地质学、生物学等领域。
2. 电子探针分析的原理电子探针分析基于以下几个基本原理：•触发效应：电子束与物质相互作用时，会激发样品中的原子和分子，从而引发一系列物理过程，包括发射特定的X射线。
•特征X射线产生：当电子束与样品相互作用时，通过电子-原子相互作用，快速电子会被样品中的原子击中，产生特定能量的X射线。
•X射线分析：通过检测和分析这些特征X射线的能量和强度，可以确定样品中含有的元素种类和相对含量。
3. 电子探针分析的应用电子探针分析在材料科学、地质学、生物学等领域有广泛的应用，例如：3.1 材料科学•化学成分分析：电子探针分析可以用于材料的化学成分分析，帮助确定材料中各种元素的含量。
•晶体结构分析：通过电子探针分析，可以确定晶体样品的晶格结构和晶体缺陷的类型和分布。
•材料质量控制：电子探针分析可以用于材料的质量控制，例如通过检测材料中的杂质含量来保证材料的品质。
3.2 地质学•矿石分析：电子探针分析可以用于地质样品中矿石的元素分析，帮助矿物学家了解地质样品中的元素含量和分布。
•岩石成分分析：通过电子探针分析，可以确定岩石样品中各种元素的含量和分布，从而了解岩石的成因和演化历史。
•地球化学研究：电子探针分析可以用于地球化学研究，例如通过分析地沟壁岩样品中的元素含量，可以了解地质过程中的地球化学反应。
3.3 生物学•细胞成分分析：电子探针分析可以用于生物样品中细胞成分的分析，例如细胞内的元素含量和分布。
•组织结构分析：通过电子探针分析，可以对组织样品进行测量，获得组织内各种元素的含量和分布情况。
•生物样品分析：电子探针分析可以用于生物样品的元素分析，例如血液样品中的元素含量。
电子探针的原理及应用方法
电子探针的原理及应用方法1. 电子探针的基本原理电子探针是一种广泛应用于科学研究和工业生产中的测试工具。
它通过在物体表面探测特定的物理量，如电阻、电流、电位等，来获取有关物体性质和结构的信息。
电子探针的基本原理是利用探针的接触与物体之间的相互作用，通过测量相应的信号来揭示物体的性质和结构。
1.1 探针接触物体表面电子探针在使用过程中需要与物体表面接触。
根据需要测量的物理量不同，可以使用不同类型的探针。
例如，对于电阻的测量，可以使用金属探针；对于电位的测量，可以使用参考电极探针。
1.2 探针与物体之间的相互作用探针与物体表面的相互作用可以导致电流、电压或其他物理量的变化。
这种变化可以用于反映物体的性质和结构。
例如，当电子探针接触到具有电阻的物体表面时，电流会产生变化。
通过测量电流的变化，可以推断出物体的电阻值。
1.3 信号测量和分析电子探针测量到的信号需要经过信号处理和分析才能得出有价值的信息。
常见的信号处理技术包括放大、滤波和数字化处理等。
通过这些处理方法，可以提取出物体的特征参数，并进一步分析物体的性质和结构。
2. 电子探针的应用方法电子探针可以应用于多个领域，以下是几种常见的应用方法。
2.1 表面形貌测量电子探针可用于测量物体表面的形貌特征。
通过扫描探针在物体表面的移动，可以获取物体表面的三维形貌信息。
这对于表面粗糙度、形状和膜层厚度等方面的研究非常有价值。
常见的技术包括扫描电子显微镜（SEM）和原子力显微镜（AFM）等。
2.2 材料分析电子探针可以应用于材料的组成和结构分析。
通过测量物体表面的化学元素分布和晶体结构等特性，可以推断材料的组成和性质。
常用的技术包括能谱分析和散射分析等。
2.3 表面电子学和纳米电子学电子探针可以用于研究材料表面和纳米尺度上的电子行为。
通过测量表面电子能级、电子输运和自旋等特性，可以了解材料的电子性质和器件行为。
这对于新型电子器件和材料的开发非常重要。
2.4 生命科学研究电子探针在生命科学研究中也有广泛的应用。
实验六电子探针结构原理及分析方法
实验六电子探针结构原理及分析方法电子探针是一种常用的表面分析仪器，主要用于研究材料的表面形貌、表面成分和表面结构。
本实验主要介绍电子探针的结构原理及常用的分析方法。
一、电子探针的结构原理电子探针主要由以下组成部分构成：1.电子枪：电子枪是产生并加速电子束的装置。
它由阴极、阳极和栅极组成，通过电子枪产生的电场和磁场将电子束加速并定向到样品表面。
2.样品台：样品台是用于固定样品的平台，通常具有微调功能，可调整样品的位置和角度。
3.探头：探头是连接电子枪与样品的部分，主要由电子透镜和对象器组成。
4.电子探测器：电子探测器用于检测样品表面反射、散射或发射的电子，将其转化为电信号并进行放大和处理，最终形成图像或谱图。
5.显示器与计算机：将电子探测器输出的信号通过显示器显示，并通过计算机进行数据处理和图像生成。
电子探针的工作原理是利用电子束与样品表面相互作用产生的信号来分析样品的性质。
当电子束照射到样品表面时，会与样品中的原子、分子和晶体产生相互作用，引起样品表面的不同反应。
根据样品与电子束之间的相互作用类型，电子探针可以分为以下几种分析方法。
二、电子探针常用的分析方法1.电子能谱分析：电子能谱分析是电子探针的主要应用之一，它是通过测量样品反射或散射的电子能谱来研究样品的成分和结构。
电子能谱可以提供样品中元素的信息、元素化学状态、表面形貌等多种信息。
通过比对标准样品的能谱图，可以确定待测样品中的元素组成及含量。
2.扫描电镜观察：扫描电镜是利用电子束与样品表面相互作用产生的信号来观察样品表面形貌的方法。
相比传统的光学显微镜，扫描电镜具有更高的分辨率和更大的放大倍数。
通过调整扫描电镜的参数，可以获得样品表面的高分辨率图像，观察样品的形貌、纹理和微观结构。
3.能谱成像：能谱成像是将电子探针的能谱分析与扫描电镜观察相结合的一种方法。
通过在样品表面进行连续的电子能谱分析，可以获得样品表面不同位置的元素组成信息。
将这些信息与扫描电镜获得的图像相结合，就可以得到具有元素分布和形貌信息的能谱成像图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 定性分析是指确定未知样品所含有的在检测极
限范围内的所有元素。
• 电子探针定性分析包括①波长色散X射线光谱
法(wavelength-dispersive X-ray
spectrometry,WDS)，②能量色散X射线光谱法
(energy-dispersive X-ray spectrometry,EDS)。 EDS的检测极限为0.1wt%±，WDS的检测极限 大部分为100ppm，极理想情况下可达10ppm。
①WDS具有高的分辨率；
②高的峰/背比使WDS的检测限大大优于EDS(WDS 100ppm±，EDS 1000ppm ±)； ③WDS能够分析Z≥4的元素，虽然新型的EDS也能分析 Z＝4的元素，但检测限要大大降低。
ቤተ መጻሕፍቲ ባይዱ
但WDS也有其缺点：
①用时多，速度慢；
②WDS需用较大的电流。
第六节 电子探针定量分析
Ci Ii k C(i ) I (i )
式中，Ci和C(i)分别为样品和标样中i元素的浓度，Ii和I(i) 分别为样品和标样中i元素的X射线强度。
二、定量分析数据的预处理
（一）背景修正 实验测得的特征X射线强度必须扣除连续X射线所造成的背 景强度，即进行背景修正。 测定背景值的方法有如下几种： (1)如果背景强度是X射线波长的线性函数，则在谱峰两侧偏 离主峰中心0.1的位置上分别测背景值[Bg(-),Bg(+)]，其平 均值(Bg)即为谱峰中心的背景。 (2)如果背景强度与波长不呈线性关系，通常在离谱峰两侧 0.1的位置各取两个以上点的背景值，然后绘出背景轨迹， 直接读取峰位处的背景强度Bg作为背景值。
能谱分析中常见元素的干扰源
元素
Ti
干扰X射线线系
Kβ
被干扰元素
V
被干扰X射线线系
Ka
V
Cr Mn Fe
Kβ
Kβ Kβ Kβ
Cr
Mn Fe Co
Ka
Ka Ka Ka
Pb
Si Ba
Ma
Ka La
S
Mo Ta Ti
Ka
La Ma Ka
重元素玻璃EDS谱线图
该玻璃含有Pb、 Ta、Ba、Si、O等 主要组分，以及Bi、 Al等微量组分
式中，n’为实测计数率，n为经死时间修正的计数率， τ为死 时间。
三、ZAF较正
试样在经过背景修正和死时间修正后，可作为一级近似将X 射线强度比当作元素浓度比。
对于定量分析来说，这样的处理是远远不够的。这是因为X 射线强度比与元素浓度比之间并非呈简单的线性关系。造 成这种非线性关系的因素包括内因和外因两方面。 内因：①试样和标样对入射电子的原子序数效应；②试样和 标样对X射线的吸收效应；③试样和标样对X射线的荧光 效应。 外因：电子入射角、X射线的出射角以及电子加速电压等。
量值，通过查表和释谱，可测定出样品组成。
• 能谱分析的能量值范围为0.1keV——电子束能量值 （20KeV）。
能谱分析过程中必须注意的事项
（1）仅仅是具有特征性的峰才可以用来鉴别元素； （2）要经常校正EDS谱仪； （3）用来鉴定4Be~92U的X射线能量值范围为 0.1~14KeV，但对重元素，电子束的能量最好在 20~30KeV。 （4）在进行EDS定性分析时，要养成“查书”的习 惯。当一个元素鉴定出来以后，应该将可能线系的 X射线峰都标定出来，特别是对于那些强度相对弱 的峰，以防有其它微量元素的存在； （5）要避免其它元素的干扰，特别是过渡金属之间 的干扰尤为明显，要倍加注意。
二、波谱定性分析
• 基本原理：在电子束的轰击下，样品产生组成元素的特征X 射线，然后由谱仪的分光晶体分光，计数管接收并转换成脉 冲信号，最后由计数器显示，或由记录仪记录下试样组成元 素的特征X射线全谱。
• 在波谱分析中，通常采样L值，而不是λ值。L值为：从X射线 源到分光晶体之间的距离，它代表检测波谱仪位置的波长。
（二）死时间(dead time)修正
死时间是指在一个脉冲到达计数器后，有一段时间间隔。在
此间隔内，计数系统不再接收记录，直到新的脉冲到来。
由于死时间的存在，使一部分X射线脉冲漏记，造成计数损失，
而且计数率越高，死时间造成的计数损失的相对比例也越
高。因此要对X射线强度进行死时间修正。
n n' (1 n' )
一、能谱定性分析
• 根据探测器（正比计数管、闪烁计数管）输出脉冲幅度与
入射X射线在检测器中损耗能量之间的已知关系来确定X
射线能量。 • 分析原理：（1）样品中同一元素的同一线系特征X射线的
能量值是一定的，不同元素的特征X射线的能量值各不相
同。（2）利用能谱仪接收和记录样品中特征X射线全谱， 并展示在屏幕上。（3）然后移动光标，确定各谱峰的能
2R L n 2d
• 式中，R为谱仪的罗兰园半径(mm)，如:JEOL 2R＝140mm， Cameca 2R＝166mm，Shimadzu 2R＝102mm。2d为分光晶 体的面网间距， λ为特征X射线峰的波长，n为X射线反射级 数。
与EdS分析相同重元素玻璃的WDS谱线
与EDS相比，WDS具有一下优点：
一、电子特征元素定量分析的基本原理
二、定量分析数据的预处理
三、ZAF修正
四、定量分析的技术问题
五、工作条件的选择 六、X射线分析中的精度和灵敏度 七、标样选用
一、电子特征元素定量分析的基本原理
• 在一定的电子探针分析测量条件下，样品组成元素的
相对百分含量与某元素产生的特征X射线的强度成正比，
二者关系可用下式表示：
②如成分不同，也应选用与待测样品结构相同的标样；
③分析造岩矿物时，尽可能不选用纯金属标样。
因此，在尽量保证外因影响最弱的情况下，就必须进行内因 的修正，即ZAF较正。
第七节 电子探针分析标样选用
一、标样的种类 纯金属标样（99.99％）、合金标样、天然矿石标样、合成 玻璃标样等。
二、天然矿物标样制备
可用于标样的矿物需满足以下条件：①矿物是均一的；② 各元素在样品中均匀分布；③样品在电子束作用下稳定； 化学成分尽可能简单。 三、选用标样的标准 ①尽可能选用与待测样品的结构、成分相同的标样；
