翡翠B货肉眼鉴别判断鉴定
怎样能看出翡翠是不是b货？5大方法帮助你了解
怎样能看出翡翠是不是b货？5大方法帮助你了解怎样能看出翡翠是不是b货？5大方法帮助你了解B货翡翠是市场上常见的一种翡翠，很多人选购A货翡翠的时候不注意辨别的话有可能买到的就是B货翡翠，因为B货翡翠通常透明度较好，使翡翠显得更加晶莹，水灵，而且颜色也用所改善，看上去好像是较高档的翡翠。
接下来教大家如何去辨别B货翡翠。
目前在市场上最常见的经过人工处理，以提高其品质的翡翠是所谓的B货翡翠（其名来自于英文BLEACH，漂洗之意）。
这是一种经过强酸浸泡漂洗，然后又经人工物质充填处理的翡翠。
强酸浸泡漂洗的目的是去除翡翠中的铁质和有机质污染物，可借此提高翡翠的透明度，并使翡翠的绿色因没有这些脏色的干扰而显得更艳丽一些。
但酸洗的结果，使翡翠中的有些物质溶解在酸中，致使其内部结构变香港那么紧密，因此需要使用环氧树脂等有无机物质进行充填，使酸洗的翡翠得到加固。
B货翡翠通常透明度较好，使翡翠显得更加晶莹，水灵，而且颜色也用所改善，看上去好像是较高档的翡翠。
但是，这种翡翠的内部结构受到了腐蚀，破坏，其耐久性便有所削弱；另外，所充填的环氧树脂等有机物的硬度较低，容易受到磨损，致使此类饰品的表面常因受到磨损而起毛，变得不那么光滑，光泽变暗；还有，所充填的有机物会随着时间的推移而逐渐老化，变质，甚至变黄，从而也使该类翡翠的颜色在潜移默化中发生一定变化。
再者，人们还发现它的有机充填物对洗涤剂较第三，易受到洗涤剂的侵蚀，所以，更不宜与洗少剂经常接触。
鉴于这些原因，B货翡翠虽然不管具有美化装饰的作用，却不具有长远的收藏投资价值。
这就决定了它的价格比起A货要差上一大截。
与A货相比，B货翡翠常具有以下可资鉴别的特征：1.光泽较弱。
2.在折射仪上，其折射率读数常较偏低。
3.密度偏低（因填充物的密度低）。
4.在紫外灯光下，常显示出蓝白色的荧光。
5.将其轻轻敲击，常可发现其声音不那么清脆，而是偏哑（因内部多徽裂隙）。
6.表面较粗糙，砂眼从多，而且常见因受酸的而留下的不规则的，常呈树枝状的沟槽，或称橘子皮状构造。
翡翠“B”货的制作方法及鉴定
翡翠B货是为增加翡翠透明度，而进行人工化学和物理方法处理，使原本混浊的翡翠变得又透又亮，比原有的颜色更为好看，因受强腐蚀，翡翠的内部结构已经遭到破坏翡翠B货的处理过程一般是这样的：用强酸等化学溶剂，包括浓盐酸、浓硝酸等配制的“王水”等，浸泡翡翠原料或成品，这样做是为了将原来杂质较多、透明度不高、不美观的翡翠里的物质扩散甚至溶解，并有利于填充别的颜色。
这是一种强腐蚀过程，因此，翡翠的内部结构已经遭到了破坏，变得非常疏松。
为了达到更完美的效果，还要向其中注入一些有机胶加以粘固。
翡翠的冲洗当然不是用水，而是用强酸浸泡，腐蚀和溶解杂质、污点，使之清透明亮。
用强酸冲洗过的翡翠结构疏松，必须填充酸蚀后的裂隙，常用的手段就是用真空负压法注入透明树脂，这种树脂的折射率接近翡翠，抛光后，几乎与高档翡翠没有什么区别。
但翡翠B 货的颜色明显没有A货翡翠的颜色那么自然、纯正。
本文就是通过向大家爆光翡翠B货的制作、处理方法，以便大家在选购翡翠时有一个参考！样品选择：选择颜色尚可，质地不太缜密，存在污染物的翡翠备处理。
选择质地不太缜密的翡翠，是为使酸液易渗入翡翠组织之间溶蚀杂质；另外，黑乌砂翡翠中常被次生的黑色物质污染，使原有的绿色不突出或发暗者，经处理后效果较好；花青种及豆种翡翠原料经处理后效果也好。
清洗油脂：将样品放在清水中煮2小时，去除翡翠在切片等加工过程中留下的油脂和油污。
浸酸去脏：将样品放在由浓盐酸和浓硝酸组成的混合酸中浸泡，容器放在烘箱中加热到80℃恒温20 d (结构较松的"八三玉"只需15 d)，去除样品裂隙或孔隙中的黄色及脏点。
若浸泡时间过长，强酸可能与翡翠晶粒中的铬起化学反应，使"色根"边界不清。
清洗样品：用清水洗去样品中残留的酸和反应物。
在碱中浸泡中和：将清洗好的翡翠投入碱溶液中浸泡一个月左右，除了起中和残酸的作用外，碱将与翡翠颗粒间隙的钠辉石进行化学反应而使翡翠结构变疏松。
翡翠的鉴别方法

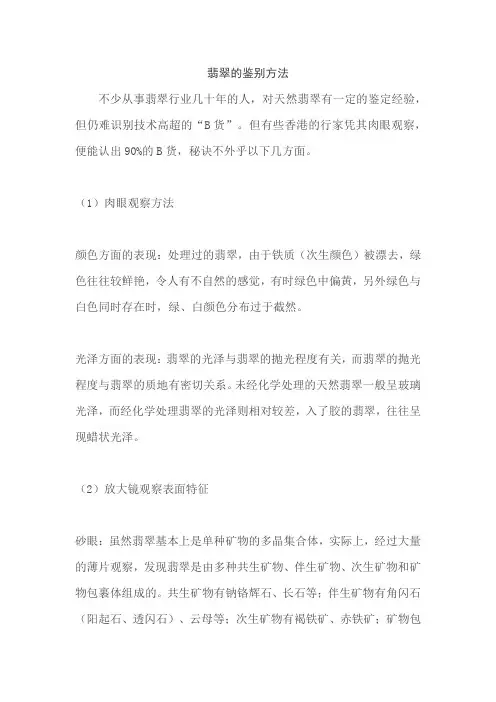

翡翠的鉴别方法不少从事翡翠行业几十年的人，对天然翡翠有一定的鉴定经验，但仍难识别技术高超的“B货”。
但有些香港的行家凭其肉眼观察，便能认出90%的B货，秘诀不外乎以下几方面。
（1）肉眼观察方法颜色方面的表现：处理过的翡翠，由于铁质（次生颜色）被漂去，绿色往往较鲜艳，令人有不自然的感觉，有时绿色中偏黄，另外绿色与白色同时存在时，绿、白颜色分布过于截然。
光泽方面的表现：翡翠的光泽与翡翠的抛光程度有关，而翡翠的抛光程度与翡翠的质地有密切关系。
未经化学处理的天然翡翠一般呈玻璃光泽，而经化学处理翡翠的光泽则相对较差，入了胶的翡翠，往往呈现蜡状光泽。
（2）放大镜观察表面特征砂眼：虽然翡翠基本上是单种矿物的多晶集合体，实际上，经过大量的薄片观察，发现翡翠是由多种共生矿物、伴生矿物、次生矿物和矿物包裹体组成的。
共生矿物有钠铬辉石、长石等；伴生矿物有角闪石（阳起石、透闪石）、云母等；次生矿物有褐铁矿、赤铁矿；矿物包裹体有铬铁矿、石英等。
由于这些矿物的成分、物质结构不同，被酸溶解的速度快慢也不同，一般来讲，金属氧化物在酸中溶解速度较硬玉（硅酸盐）快，而硅酸盐中，层状、架状硅酸盐又较链状硅酸盐溶解速度快。
因此，经酸处理后的翡翠成品表面，自然会出现许多不同溶蚀凹坑，有时成排出现，这些溶蚀的凹坑，行家称为“砂眼”，即使入了胶，也不能完全填满，或容易脱落而显露出来。
这可以作为判断人工处理翡翠的标志之一。
表面龟裂现象：表面龟裂现象的出现也是B货翡翠表面特征之一。
用放大镜在反射光下观察表面，尤其是已经经过一段时间的B货表面，可见很浅而不规则的龟裂。
这是由于入了胶的B货翡翠，经过了一段时间后树脂老化的结果。
所谓“老化”就是树脂的固化过程。
物体的固化，其体积发生变化，不是缩小就是增大。
充填在晶粒之间的环氧树脂发生固化，体积缩小，也就是热胀冷缩的结果而产生裂隙，表现不规则的裂隙，称为龟裂。
多数行家用放大镜观察表面有无龟裂来判断翡翠是否经过化学处理。
鉴别翡翠的真假小窍门
鉴别翡翠的真假小窍门鉴别翡翠的真假小窍门：还在为你不知道如何下手购买翡翠而担忧吗？还在头疼不知道怎么看翡翠的好坏和真假吗？这时候你就需要鉴别翡翠的真假小窍门来帮助你挑选翡翠。
还不速速马住！鉴别翡翠的真假小窍门黄水鉴定法：将翡翠在追光灯之下观看，如果颜色过于均匀，白色部分没有光泽，而里面没有星罗棋布的絮状物，那就初步可以判断可能是B货。
颜色鉴定法：天然翡翠颜色有色根，颜色有形，分布不均匀。
染色翡翠颜色发散，无形，有浮感，呈丝网状分布于表层。
铅笔鉴定法：将翡翠用水润湿后，用铅笔在它上面刻划一下，真翡翠的表面不会留下铅笔划过的痕迹。
水晶玻璃、电气石等无色透明的假翡翠则会留下痕迹。
钢笔鉴定法：将一支钢笔蘸上墨水后在翡翠上画线条，真翡翠在放大镜下观察，其表面会留下一条光滑而连续的墨水线条，且无断痕。
假翡翠留下的线条则由一个个小圆点组成。
刻划鉴定法：翡翠的硬度都很强，用刀片等难以在上面留下刻痕。
此外，用翡翠在玻璃上轻轻划一下，会留下一条较明显的白痕。
假翡翠则皆无此类现象。
滴水鉴定法：将翡翠的上部小平面拭擦干净，用牙签的末端沾一滴水滴在它上面，真翡翠上的水滴会呈现中等程度的小圆水滴形状。
假翡翠上的水滴则会很快散开。
光性鉴定法：真翡翠具有单折光性，有光芒四射、耀眼生辉的特征，放在手上则看不到手纹。
以水晶等冒充的假翡翠，其色散差、折光率低，透过水晶等可见手纹。
用其他翡翠饰品或重些的东东轻轻敲击，有金属般清脆声音，且有回声的就是真的哦。
以上的鉴别翡翠最简单方法记牢了，基本就能告别市场上百分之八十的假货啦！鉴别翡翠的真假小窍门之造假翡翠商机大，一些非法商家经常在旅游景点利用消费者喜欢旅游购物的心理，打着原产地的名义出售劣质翡翠，价值只有几十或几百元不到的翡翠工艺品动辄被标以成千上万的价格更是屡见不鲜。
试想，一锤子的买卖，怎么可能买到好的产品呢？说到翡翠，就不得不说说以儿孙福为首的三大翡翠。
在翡翠收藏界，很多有经验的玩家基本上是非三大翡翠不买，最主要的原因还是在这个行业水太深，以假乱真、以次充好的太多了，即使有经验的人也难免经常吃亏上当，更何况是普通消费者。
紫光灯鉴别翡翠真假 如何用紫光灯鉴定翡翠真假
紫光灯鉴别翡翠真假如何用紫光灯鉴定翡翠真假翡翠在紫外线灯的照射的情况下，翡翠如果表现出蓝色或绿色的光，这就是荧光反应。
它是一种可以用肉眼便可以观测到的现象。
具有荧光反应的物体，在紫外灯下有肉眼可见的蓝光。
检测翡翠一定要选择的是365nm波长的的紫光灯，照射注了胶的翡翠就会发蓝，而翡翠A货就不会，只有表面的保护蜡有发蓝反应！只要整个翡翠或大部分翡翠都发蓝光，就证明你买了假翡翠！如果出现有荧光反应的翡翠，那么肯定是处理过的翡翠；如果没有表现出荧光反应，也不能证明是真翡翠。
比如市面常见的玻璃和岫玉等翡翠仿制品，使用紫光灯检测就不会起荧光反应！紫外灯是检验翡翠造假的一个工具而已，但无法检测出是什么材质仿造出的翡翠。
因此，荧光反应检测法，只是用于排除假货的方法之一，不能证明其就是真货。
紫光灯怎么鉴别翡翠真假紫光光检验翡翠玉石真假的方法：主要是看在紫光灯照射下玉石的颜色和内部构造。
紫外线下，真正的天然翡翠无荧光反应。
b货翡翠在经过化学物品的浸泡下，大量的树脂类化学物质存留在翡翠内部，当在紫光灯的照耀下就会有荧光呈现出来。
其他检验方法：1、滴水鉴别法：将一滴水滴在玉上，如果成露珠状，久不散者是真玉。
2、双手触摸法：若是真玉，用手摸有冰凉润滑之感。
3、高光观察法：将玉对着高光亮处观察，颜色剔透、绿色均匀分布的是真玉。
4、舌尖鉴别法：舌尖舐真玉有涩的感觉，而假玉则无。
5、放大镜观察法：还可以用放大镜观察，主要看有无裂痕，有裂痕的其价值大减。
翡翠有荧光反应就一定是假货吗正常来说，天然翡翠是没有荧光的，但人工处理的翡翠B货或翡翠B+C货，由于填充了环氧树脂有机胶，会显示少许荧光例如B货翡翠在紫外线灯照射下，通体会发出荧光反应，因此翡翠是否有荧光，是判断翡翠真假性的重要依据。
不过，翡翠产生紫光反应的原因很多，其中还包括下面这三种情况：1、抛光粉残留，紫罗兰翡翠在抛光过程中，如果残留了紫色的抛光粉，那么这件翡翠在紫光灯下，就会出现荧光反应，在证书上可看到”抛光粉残留“的标识。
肉眼鉴别天然翡翠方法，一定要分享给大家！

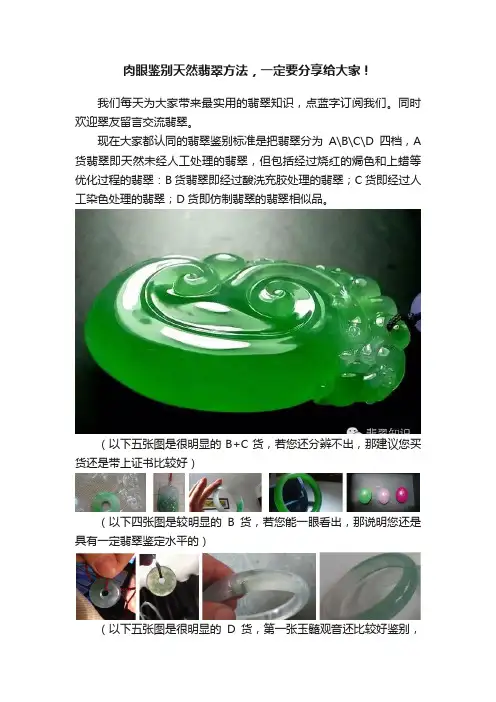

肉眼鉴别天然翡翠方法，一定要分享给大家！我们每天为大家带来最实用的翡翠知识，点蓝字订阅我们。
同时欢迎翠友留言交流翡翠。
现在大家都认同的翡翠鉴别标准是把翡翠分为A\B\C\D四档，A 货翡翠即天然未经人工处理的翡翠，但包括经过烧红的焗色和上蜡等优化过程的翡翠：B货翡翠即经过酸洗充胶处理的翡翠；C货即经过人工染色处理的翡翠；D货即仿制翡翠的翡翠相似品。
（以下五张图是很明显的B+C货，若您还分辨不出，那建议您买货还是带上证书比较好）（以下四张图是较明显的B货，若您能一眼看出，那说明您还是具有一定翡翠鉴定水平的）（以下五张图是很明显的D货，第一张玉髓观音还比较好鉴别，第二张是石英质水沫玉，第三张是马来玉，第四张和第五张是现在市场比较常见的染色石英岩，欺骗性比较大，若当翡翠购入损失也会较大）（这三张图值得大家注意，第一张是干青做的B货，第二件是类似干青类翡翠做的B货，第三件是B货假证）（这两张图清晰的显示了同样的翡翠材料是如何从A货变为B货，每张图最左边为A货，中间白色料子为酸洗后未染色未注胶时的状态，最右侧为充胶后抛光后的片料的状态，以此材料雕刻加工出的成品即为B货和B+C货）鉴定翡翠是一个系统工程，包括仪器鉴定和肉眼鉴定两类，仪器鉴定检测这里不再累述。
相对大众消费者更实用的是肉眼鉴定，但肉眼鉴定是一个经验慢慢积累的过程。
简单的说肉眼鉴定，需要分析翡翠的各方面。
下面，大概介绍下看货总结的一些经验：1、B货翡翠可能观察到的酸蚀网纹；酸蚀网纹指翡翠在经历酸洗充胶后雕刻抛光加工时由于填充于裂隙中的胶体硬度明显低于周围硬玉的硬度而被明显切磨更多形成下凹沟槽，这种小沟槽沿小裂隙和颗粒间隙分布，连结起来就形成了蛛网状的表面纹。
酸蚀网纹是B货翡翠的重要鉴定特征，明显的酸蚀网纹肉眼即可观察到，不明显的酸蚀网纹即使显微镜下没有经验的人也不容易找到。
2、B货翡翠可能观察到的酸蚀充胶裂隙和充胶的溶蚀坑；做工和质地比较差的B货翡翠中较大的裂隙内会充填有较多胶，在抛光后呈现下凹的平面，在反射光下通过显微镜可见到呈油脂状（反光较弱）的平面，如同流水的水沟。
怎么分辨翡翠abc货紫光灯
怎么分辨翡翠abc货紫光灯
1、颜色；顺着光看b货翡翠,仔细观察可以看见b货表面有很多凹坑和麻点,颜色不鲜艳、不自然；c货翡翠对着光能看出颜色是沿着裂隙分布的,看起来很像毛细血管。
2、看光泽；种质再差的a货翡翠抛光后都呈玻璃光泽,坚实的质地与玻璃光泽常常可以将b货、c货与a货区分开来。
3、看结构；透光观察,a货翡翠透明度高、颗粒细小；b货翡翠颗粒度大,但透明度又较高,呈现透明度与结构的不统一.此外,b货在紫外荧光灯下呈粉蓝或黄绿色,轻轻敲击b货翡翠手镯,声音发闷,而a货翡翠手镯的声音清脆悦耳。
扩展阅读
翡翠干青是什么
1、翡翠干青指的是翡翠的一个低档品种，它的颜色不纯正，内部的结晶颗粒很大，主要呈微细柱状、纤维状等形态分布。
2、透明度很差，表面的油脂感和胶质感不高，摸起来有种干涩的感觉，一般适合用来制作雕件或者配件。
翡翠原石什么样子
1、正常来说，帝王绿玻璃种翡翠原石是最好的。
2、帝王绿绿色色正，色浓，与祖母绿一样，感觉绿中泛出蓝色调，但不偏色。
帝王绿色是翡翠中颜色最好、价值最高的绿色，也称“祖母绿色”，给人以高贵之美感。
玻璃种翡翠是像玻璃一样透，品质非常细，结
晶颗粒致密的一种翡翠，特点是肉眼直观带有莹光，即行家说的“起莹”的。
翡翠手镯有棉怎么办
1、翡翠手镯里棉絮是无法去掉的，这些棉絮在翡翠形成过程中便有了，与翡翠相融，戴久了也不会消失。
除非对翡翠手镯进行酸洗，才可能去除棉絮。
2、盘玩过程中，随着翡翠手镯被不断打磨抛光，这些棉絮可以逐渐看起来不太明显。
高荧光Ｂ货翡翠或BC货翡翠的鉴别
高荧光Ｂ货翡翠或BC货翡翠的鉴别高荧光Ｂ货翡翠或B+C货翡翠的鉴别传统上认为：所谓的A货是指除了切磨和抛光外，没有对翡翠进行外观（颜色、净度等等）、耐久性、可用性进行人为改变的品种。
而B货是通过酸洗除脏后注入有机物质以便弥补因酸腐蚀而破坏的结构及坚固度的翡翠。
目前A货翡翠的范畴是：1、除了切磨抛光外，没有经过任何认为处理的翡翠，其中包括为了抛光而必须少量注蜡的翡翠。
2、经过加热使得一些富铁质变红的翡翠。
3、经过酸洗，但没有注胶的翡翠，这个酸洗往往是弱酸，如草酸或者杨梅酸，不会对翡翠结构造成破坏。
而B货翡翠的范畴是：1、经过酸洗且注胶的翡翠。
2、经过酸洗并且大量注蜡的翡翠。
总体来说：A货翡翠是天然翡翠，具备保值的功能；但B货、C货和B+C货翡翠由于是经过人工强酸浸蚀和染色处理，内部结构遭到了破坏，翡翠出了装饰性外，已不具备保值功能。
首先说说高透明、高光泽、高“荧光”Ｂ货或B+C货翡翠的鉴别其特点是非常透明，感觉与天然Ａ货玻璃种或冰种翡翠一致的清澈圆润，光泽也很好，比较明亮，而且在透明处还会出现内部反光，一般称作起“荧光”。
这是来模仿高档冰种或玻璃种翡翠的“高Ｂ”翡翠品种（图1、2）。
图1 高B翡翠手镯图2 仿玻璃种飘花“高B”翡翠手镯，显蓝色“荧光”其实，尽管这类翡翠制品在透明度、光泽等方面与翡翠Ａ货十分相似，但鉴别特征还是比较明显的，主要从以下几方面：1、看翡翠的“荧光”：透明的翡翠在弧面部位由于聚光效果，会显得比较明亮，俗称起“荧光”。
天然Ａ货翡翠的“荧光”为白色，比较自然（图3、4）；而“高Ｂ翡翠”所起的“荧光”往往为蓝白色或蓝紫色（图1、2、5），极不自然，两者明显不同；图3 天然玻璃种翡翠手镯出现白色“荧光”图4 天然冰种飘花翡翠出现白色“荧光”2、看翡翠的表面特征：天然Ａ货翡翠表面光滑，放大镜观察可见有光滑而凹凸不平的桔皮纹特征（图6）；“高Ｂ”翡翠在放大镜下观察表面显示比较粗糙，可见有丝网状的酸蚀纹特征（图7）；图5 “高B”翡翠手镯出现蓝白色“荧光”图6 天然翡翠抛光表面的桔皮纹效应图7、 B货翡翠表面的酸蚀纹，裂隙中充填胶3、灯光侧面照射看翡翠的结构：天然透明的Ａ货翡翠内部棉絮则较少，质地也显得比较细腻，颗粒感不明显；而此类“高Ｂ”翡翠尽管很透明，但会显得棉絮较多、结构粗糙，颗粒感十分明显；A货翡翠手镯，结构细腻B+C手镯，结构粗糙4、听翡翠的声音：天然Ａ货翡翠手镯敲击声音似金属声，清脆明亮，并具有回音；而“高Ｂ翡翠”手镯敲击声音沉闷呆滞，无回音。
肉眼识别翡翠B货
用肉眼及20倍放大镜检测翡翠B货（图1）所谓“B货”翡翠,是指将质量欠佳的天然翡翠,用酸液浸泡,使之去脏、去黄,并进行注胶(酸洗轻微时可不注胶)处理后,使其种、水、色均得到提高的翡翠。
由于其关键步骤是酸洗过程,所以我国南方也称之为“洗澡”或“冲凉”翡翠。
通常人们都知道,“A货”(未经任何人工处理的)翡翠经过多年的佩带,与人的肌肤不断接触摩擦,玉质会更加润泽,而人体也会得到保健作用,佩带者的心情也很愉悦——这便是常言所说的“人养玉,玉养人”的道理。
那么,为什么“B货”翡翠经不起时间的考验而发生玉质变差的现象呢?这是因为“B 货”翡翠在处理过程中受到了酸的腐蚀,虽然去掉了翡翠中的脏,增加了透明度,但翡翠的结构会出现微细裂隙和空洞。
两个图片分别是同一块料，左边是分割前的样子，中间一块做了酸洗还没有加胶，右边一块加了胶。
所以,还要在高温、高压下将胶压入其裂隙和空洞中,这样才能制造出“宛如高档的天然翡翠”。
然而,随着时间的推移,充填入翡翠的胶会慢慢老化、脱落,翡翠于是变得痕迹斑斑,失去光彩。
用20倍放大镜检测翡翠“桔皮水波纹” A货“B货”翡翠一般是用来模仿“A货”高档翡翠的,但两者不能相提并论。
“B货”翡翠经过处理,其天然结构遭到破坏,变得疏散,降低了翡翠的质量,其价格应比同等质量的“A货”翡翠要便宜很多。
所以选购翡翠时一定要识别出“A货”和“B货”。
用20倍放大镜检测翡翠 B货“B货”翡翠通常有如下特点:1、颜色较为鲜艳,绿色大多没有色根,色与地对比强烈,不自然;2、光泽较弱,多呈树脂光泽,不及“A货”翡翠的近玻璃光泽;3、结构较为松散,放大检查可见晶体颗粒被错开、位移,失去方向性;4、用宝石放大镜可观察到表面有桔皮般凹坑麻点,称“桔皮效应”;5、密度和折射率通常均相对低于“A货”翡翠;6、若注胶,则在紫外荧光灯下呈粉蓝色或黄绿色荧光;7、轻轻敲击“B货”翡翠手镯,其声音发闷,而“A货”翡翠手镯的声音清脆悦耳。
翡翠AB货鉴别方式（图文版）
翡翠AB货鉴别⽅式（图⽂版）A货：是指未经任何⼈⼯优化处理的天然翡翠， B货：是经过⼈⼯“酸洗注胶”的翡翠，⼀般是⽤内有黄、⿊杂⾊，透明度⼜差的低档翡翠，先⽤强酸漂洗，使之去脏留绿，增加透明度，然后再⽤树脂等重新充填加固，使原来的低档品变得晶莹通透，以便以次充好。
这种B货翡翠在经过⼀段较长的时间后就会泛黄。
B货的鉴定特征是：光泽较弱，没有强的玻璃光泽感觉，敲击时声⾳不脆；表⾯粗糙，常可见较多的沙眼及因酸蚀作⽤⽽留下的不规则槽沟；透光观察，B货内部通常较洁净，很少见到A 货翡翠中常见的棕褐⾊丝条(这是因氧化铁污染形成的污迹)；⽤40倍放⼤镜观察，硬⽟矿颗粒边缘有被溶蚀现象。
C货：这是⼀种染⾊翡翠，⼀般是⽤⽆⾊、浅⾊及⽔头较好的低档翡翠经⼈⼯染⾊⽽成。
时间⼀久就会逐渐褪⾊。
其价格低廉，但却具有很⼤的欺骗性。
C货翡翠的特征是：绿⾊不⾃然，常带黄⾊或蓝⾊⾊调；颜⾊浮于表⾯，⽆“⾊根”，⽽A货的⾊感是由内⽽外透出的；⾊不均匀，⽤放⼤镜观察，有时可见裂隙中的铬盐沉积的⾊带，并向两边逐渐变淡，其颜⾊是沿裂隙和矿物颗粒边缘分布的。
染⾊翡翠不仅有绿⾊的，也有染成紫罗兰及红⾊与蓝⾊的。
⽽且⼈⼯改⾊的⽅法不仅限于染⾊，也有⽤加热⽅法焗⾊的，⽤⾼能粒⼦轰击致⾊的，以及表⾯涂上⼀层“808”翠绿胶的。
B+C货：这种翡翠既经“酸洗注胶”，⼜经⼈⼯梁⾊，因此它具有B货和C货的双重特征。
若翡翠表⾯有酸蚀纹，那⼀定可以判定为B货，因为它侵过酸，再看是否有加⾊，有则是B+C，不管是B货还是B+C货，都是价值低的翡翠⼯艺品，不成在B+C货⽐B货好的现像，这些照⽚是我特意拍来和⼤家分享的，⽤放⼤镜来鉴定翡翠是翡翠初级的，真正的⾼⼿是什么都不⽤的，⽤眼睛⼀看就知道是A还是B，再上⼀个级别就是，⼀看就知道⼤概多少钱的⾼⾼⼿，达到这个⽔平的，以经是翡翠⽐较⼤的⽼板了，，，，，还有各位新⼿朋友，去翡翠市场买翡翠时，特别是去云南和⼴东，⾼⼿云集的地⽅，看翡翠时千万别拿出各种放⼤镜，录⾊镜，莹光灯及各种设备，你⼀拿出来，就知道你不懂了。
喜欢玉的朋友们请收藏翡翠A、B货的肉眼鉴定【图解】
喜欢玉的朋友们请收藏翡翠A、B货的肉眼鉴定【图解】经过一段时间的积累，弄了一点照片，有肉眼观察的照片，也有一些是显微照片，还有个别的(酸碱处理过程)照片是引用的，再此就不一一赘述，谨在此向翡翠珠宝界的前辈致谢了。
还需要说明的是，本帖涉及的内容，特别是非仪器鉴定的经验性内容，并不是放之四海皆准的公理，而是统计学意义上的个人经验，为了避免您和他人财产受到不必要的损害，请求助专业鉴定机构！要进行翡翠A、B货的鉴定，首先要弄清楚什么叫翡翠的A、B货，其实目前的国家标准GB/T16552~3-2003并没有关于A、B的描述，所谓的A、B都是商业称呼。
传统上认为所谓的A是指除了切磨和抛光外，没有对翡翠进行外观（颜色、净度等等）、耐久性、或者可用性进行人为改变的品种。
而B货是通过酸洗除脏后注入有机物质以便弥补因酸而破坏的结构及坚固度的翡翠。
所以早在80年代初期，注蜡的翡翠一度被划归到B的范围里面，但是，那个时候显然是因为鉴定技术相对落后，红外光谱仪没有被广泛应用到翡翠的鉴定中来，单纯凭借常规小仪器难以区分蜡和环氧树脂。
这个过程一直延续到1996年，我们国家的国家标准发布，当时的背景是这样的：搞翡翠加工的人坚持煮蜡是抛光的必要步骤，而红外光谱区分不开是为了抛光而加的蜡还是因为经过了酸洗而加的蜡，所以96年版本的国家标准把注蜡放在了优化的范畴，因为不需要在交易、证书中标注，所以，在商业上就被划归到了A 的范畴。
随着形势的发展，近年来，包括翡翠在内的多种玉石发现了大量注蜡的现象，大到可以放大镜（10倍）下可以看见气泡，甚至肉眼就能看见，所以，2003年版本的标准又把这种注蜡归到了“处理”的范畴，在商业上就是B的范畴。
目前国家标准对于因为加热使得翡翠呈现红色定义为优化，而在商业上，优化的东西就被当作A了。
所以，目前翡翠A的范畴是：1、除了切磨抛光外，没有经过任何人为处理的翡翠，其中包括为了抛光而必须煮蜡的翡翠。
2经过加热使得一些富铁质变红的翡翠。
翡翠如何辨别真伪
翡翠如何辨别真伪我们平常买翡翠时怎样用肉眼辨别翡翠的真假。
我们不是矿物学专家，没有精密昂贵的仪器，但照样能买到货真价实的A货。
如果你仔细看过之前写的种分特征，翡翠货别的辨别，记清了其中假货的特征，相信即便是初级的翡翠爱好者也可以分辨翡翠的真假了。
翡翠辨别真伪方法具体如下：翡翠如何辨别真伪之，首先来说B货，B货是指酸洗漂色入树脂的假种水翡翠，用肉眼辨别时有如下规律：1. 颜色是否正常?经过漂色的翡翠颜色比较鲜艳不够自然及有带黄的感觉。
如果一块翡翠上同时有绿色和白色部分，会让人感觉其绿色与白色界限分外分明，绿色部分扩展不自然，这是由于地太干净造成的。
上排A货颜色较暗，下排B货颜色鲜艳2. 光泽—主要看反光的强弱。
同样质地的A货翡翠反光较强，而B货则较弱;B货通常具蜡状光泽或树脂光泽，而A货则呈玻璃光泽。
上排A货，反光强，晶粒明显;下排B货，反光差，晶粒不明显3. 透明度是否正常。
这要取决于你对翡翠种分的熟悉程度，什么样的种分，透明度是什么样的?待鉴别的翡翠透明度是否跟种分相符。
4. 用放大镜选一个观察点。
看看在翡翠的表面是否有由于酸洗而形成的酸蚀网和由于入树脂而形成的不规则裂纹—龟裂、凹坑(砂眼)。
依次为A货翡翠表面，B货表面龟裂，酸蚀凹坑，酸蚀网+龟裂5. 在透射光下，用放大镜观察内部的铁染现象。
深色翡翠往往存在有铁染的现象，就是翡翠的自然裂缝中存在黄色的铁染现象，证明这块翡翠没有经过漂色，否则不可能有铁染存在。
但有时可能会做成黄色的假象，但经漂染的翡翠比较干净6. 晶体结构是否被破坏。
还记得上个帖子中的B货翡翠被破坏的结构图片吗?粒状结构(质地比较粗糙)的翡翠主要观察其晶粒是否明显。
天然翡翠结构边界明显，而经酸腐蚀注胶的翡翠边界不明显。
对于纤维结构(质地细腻高档的翡翠)的翡翠成品，一般比较容易观察。
其颗粒细长，晶体排列受破坏，纤维状晶体失去方向，显得杂乱无章。
翡翠如何辨别真伪之C货是指经人工染色的假色翡翠，肉眼辨识规律如下：1. 颜色的色调—自然色或者绿色偏蓝，还是紫色偏红，后两种都不是天然的颜色。
翡翠鉴定的方法
翡翠鉴定的方法翡翠的鉴定的方法通常有三种，即：感官识别、仪器检测和液体鉴别。
其中感官识别在购买时是最有效的方法。
对翡翠玉有一定了解的人都知道，不论是什么样的理论，最终都要落到实践中。
人们对翡翠玉石的质量和经济价值的评判，一般都是以肉眼识别和经验作为主要鉴别手段，尽管现代科学技术发达，各种玉石鉴定仪器很多，但普通消费者在交易过程中没有仪器进行有效的检测，即使有仪器也会受到环境的局限以及商家的限制而不能使用，因为在交易现场不可能进行复杂的仪器作业，所以天然翡翠鉴定主要还是靠肉眼来鉴定，肉眼鉴别始终是一种极其重要的方法，玉友们多掌握一些常规的翡翠玉肉眼鉴定方法是很有必要的。
●当我们面对一块玉石，首先要判定它是什么物质，然后再考虑它是否经过处理，它的品质如何?质量怎么样?将翡翠放在荧光灯下，观察其颜色变化，A货和C货不发生变化，B货有荧光，泛白色。
C货经过染色处理，故其颜色沿裂隙分布，分布不均匀，细心观察肉眼即可看出，具体的解释如下：●A货：天然翡翠，是未经过化学处理的天然翡翠，无论其石质，还是颜色都保持了天然本色。
是未经过人工处理的真玉、真色、真底、真水头，质地不透明或半透明与近乎透明等，颜色艳美，光泽喜人，不易变色，价格不菲，有收藏价值。
●B货：经过强酸浸泡漂白后，泡去了杂质，又经过充胶的翡翠。
强酸浸泡、清洗有助于提高翡翠的透明度和色泽。
B货虽然是真玉石，但经过人工处理后破坏了翡翠的物理结构，宝石学上称之为处理翡翠，可作为一般装饰品，但无收藏价值。
玉器人工染色的历史很长，古人染玉主要是弥补玉质本色的不足，使玉更有光彩。
随着古玉收藏者的增多和古玉市场的扩大，染玉成了仿制古玉、制造假古董的重要方法。
●C货：染色翡翠，是经用人工着色处理的翡翠，通常是用有机染料或无机染料着色。
C货没有破坏翡翠的物理结构，只是染色处理，模仿天然翡翠的颜色，宝石学中仍是处理翡翠。
美国马萨秋赛茨公司用放射性辐射处理的翡翠玉石，颜色鲜艳。
翡翠肉眼鉴别方法
翡翠肉眼鉴别方法翡翠的鉴定其实并不复杂，只要掌握翡翠最为本质的鉴定特点，通过多角度特征的综合印证，基本可以肉眼确定翡翠的真伪。
首先确定翡翠还是“非翠”，根据翠性和丝绺交错的特征结构就可以确定是翡翠还是“非翠”。
翡翠肉眼鉴别方法天然翡翠的判定：1、翡翠肉眼鉴别方法，织结构透光观察，翡翠可见到丝绺交错的结构现象，尤其在瑕疵部位棉、绺处更易见到这种交织现象，无论多透明、内部多纯净的翡翠，都会有肉眼可见包体存在的现象，也可以借助透射光或放大镜观察。
2、翡翠肉眼鉴别方法，翠性肉眼或放大镜下观察，翠性在翡翠表面或内部浅层部位呈现出长短不一，宽窄不同的片段、星点状反光现象。
抛光翡翠翠性变弱，颗粒细腻的翡翠不易见到翠性，需要结合其他方式进行鉴定。
翠性是翡翠的标志，但不是唯一标志。
3、翡翠肉眼鉴别方法，光泽天然翡翠成品表面是玻璃光泽，在转动过程中，亮光点快速移动，晶莹而灵动。
人工处理后的B货翡翠往往缺少光亮区分带，光泽度要差，泛暗淡的麻面光泽、蜡状光泽。
4、翡翠肉眼鉴别方法，表面抛光状态由于组成翡翠的矿物颗粒硬度不均一，在抛光后形成的轻微均一的凹凸不平的外光表现。
轻微凹陷起伏之间是平滑过渡的现象，凹陷处也是经过抛光的、平滑的。
抛光表面微波纹现象是翡翠的重要鉴定特征。
B货翡翠表面凹坑均匀，分布面积大，并伴有沟渠网状纹现象。
5、翡翠肉眼鉴别方法，听声音有实际经验的人可据所闻声音的差别，来判断手镯是属A货还是B货。
把待鉴定手镯用细线悬挂用玛瑙棒或其他较硬器物敲击，天然A 货翡翠声音清新悠扬，余音袅袅，越是种质细腻，声音越清新，而人工处理的B货翡翠则声音沉闷，嘎然而止，没有回音。
6、翡翠肉眼鉴别方法，掂重翡翠的平均密度为3.33%/cm³，一般来说相同体积的较类似石质密度偏大或偏小，掂重有时对于判定真伪很有效果。
翡翠肉眼鉴别方法翡翠的鉴定其实并不复杂，只要掌握翡翠最为本质的鉴定特点，通过多角度特征的综合印证，基本可以肉眼确定翡翠的真伪。
谈谈翡翠B货鉴别的几点体会
镜
．
常见 微波纹 结 构
-
就 是 有 些 小 的砂 眼
的 晶 粒 相 接 处 !2
,
角形 或 多边 长 条 状 出 现
。
．
平直
．
空 隙单独 均 匀 分 布 不 连 通
圈
Ⅲ 珠 塞 趁测
4
重庆维普
．
观察是 否注胶
：
在10 倍放大镜 下
，
通过反射光观察
，
．
可见
二
。
瞬4
．
翡 翠A 赁 手 镯 常 包含
，
一
些 褐 铁 矿 等 矿 物 包体 ( 反
射光下
、
50倍
)
内部 特 征 ( 透 射 光 下 观 察 )
观 察 重 点 是 翡翠
B
货 的绿 色 部 分
、
质 地 和 晶体 结构是 否 被
破坏
。
1
绿色部位
、
，
翡翠
B
货 的绿 色 与 质地 反 差 明显
、
．
形态 由 零乱飘
B
货 表 面 的酸 蚀 凹 坑 或 裂 纹 内有 充 填 结 构
(胶 与 翡 翠 的 折 光 率 不 同 )
．
．
其折光度与周
。
围有差异
凹 坑 内看起 来光泽 发 木
．
裂 纹 或 凹 坑 大 时 有 异 样 闪光
内光 滑 曲面 插入
．
还 可 见 流 动 构造
，
即凹坑或裂纹
，
无棱角
，
无 小平面粒状构造
．
2
表 面 充 满 线 条 弯 曲不
，
一
、
翡翠b货好辨别吗
翡翠b货好辨别吗翡翠b货辨步骤/方法:1.光泽：翡翠a货表面经抛光后，平整如镜，具较强的反光性，为玻璃光泽。
翡翠b货经强酸碱浸泡处理后，结构疏松，表面见溶蚀坑，产生漫反射，呈麻面光泽;翡翠b货充胶之后表面为树脂光泽，无灵性;翡翠b货充胶之后再抛光，在充填的凹坑处仍可见树脂光泽光斑，整体呈树脂光泽与玻璃光泽混杂。
2.颜色：翡翠a货颜色自然、有层次感。
翡翠b货的颜色是本色经去后形成，鲜艳泛黄。
由于翡翠结构被破坏，内在光学性质发生了改变，翡翠b货的颜色分布无层次感，混饨一色。
3.结构：制作翡翠b货的翡翠原料，一般为含杂质较多且结构松散的翡翠，受到强酸强碱浸泡腐蚀后，有部分物质带出，在表面及内部沿矿物晶体间形成溶蚀，产生内部的连通式裂隙和表面水渠网，内部裂纹为锯齿状的张裂纹。
在透射光条件下，可见内部纵横交织的裂隙，严重影响了通透性，在反光条件下，表面的溶蚀凹坑或网纹清晰可见，失去了翡翠原有的玻璃光泽。
4.气泡：充胶的翡翠b货在表面层或裂隙处的胶体可见残留气泡。
5.杂质：翡翠a货经放大观察，有时见黄色、褐色、黑色的杂质;翡翠b货相对纯净，找不到杂质。
6.荧光性：翡翠b货有均一中等的黄绿色、蓝绿色荧光。
7.热反应：翡翠a货800℃以下不熔融，充胶翡翠b货加热200-300℃后发生碳化。
8.密度：理论上翡翠b货密度比a货略轻。
小贴士;a货翡翠是指未经过加工染色处理的天然翡翠，这样的翡翠有着温润的油脂光泽，颜色自然温雅，让人赏心悦目。
但是天然翡翠的优点可不仅仅只有这样外在的，天然a货翡翠更是具有灵性的宝贝。
这样的翡翠长期佩戴在身边，经过与肌肤的接触摩擦，让玉质更加的温润，同时也会给佩戴者带来保健美白的作用。
提前a货翡翠，b货翡翠只能自叹不如，虽然他比c货要更高贵一些，但是a货永远是一座不可撼动的大山。
颜色：a货翡翠颜色自然有层次感，虽然颜色鲜艳却不失美感，而b货翡翠一般都是经过处理之后，虽然颜色看上去更加鲜艳，但是却有一些死气，看上去一点都不自然。
翡翠b货表面有什么特征
翡翠b货表面有什么特征翡翠b货表面有什么特征？很多人经常买到翡翠后发现被骗，买的根本不是a货而是b货，a货b货之间，真的这么相似？翡翠b货表面有什么特征能和a 货区别得出来呢？毕竟现在来看，大家都是想要买a货的，a货天然且无害，b 货以后的翡翠都是有进行化学加工，没价值也对人体有害，实在不适合入手，那么翡翠b货表面有什么特征，小编为你揭晓！翡翠b货表面有什么特征翡翠b货表面有什么特征呢？经过强酸、强碱处理过的翡翠，在其表面上会出现许多不同形态的结构特征，充胶翡翠B货表面结构常见有充填结构和鳞片状结构，无胶B货表面有水渠网状结构和孔洞结构。
1、充填结构：翡翠表面保留了片状或线状分布的充填物，厚度较大。
充填物为蜡状光泽，而翡翠为玻璃光泽，较易观察。
2、水渠网状结构：似水渠呈网状分布，且每个矿物颗粒之间都存在这样裂隙，连接贯通在一起，充胶后，颜色及反射光泽也有变化。
3、鳞片状结构：充填物较均匀地分布于样品表面的浅凹坑中，蜡状光泽，突出的翡翠颗粒呈玻璃光泽，似鳞片状“飘浮”于表面。
4、孔洞结构：多表现在一些结晶颗粒粗大的翡翠表面，这些孔洞较深、较小，镜下呈一个个单独的黑孔洞，这些孔洞与A货三角孔不同。
5、糙面结构：未充胶的翡翠，表面由于酸的溶蚀呈麻点状，糙面结构主要表现在一些结构致密的翡翠表面，或是溶蚀程度较轻的翡翠，内部结构破坏不太严重。
翡翠其他等级的简单介绍a货：翡翠a货是指未经任何的人工化学的处理，只经过传统的雕刻抛光，翡翠的结构未受到任何的破坏。
c货：即染色，是指经过人工加色的假色玉。
d 货：物理冒充，也就是其本身就不是翡翠，但是和翡翠可能长的很相似，因而被一些非法商贩利用消费者对翡翠不了解的情况，以假乱真，以次充好，从而牟取暴利。
所以喜爱翡翠的朋友们，在选购产品的时候，一定要小心谨慎，在购买之前，一定要多多了解翡翠的相关知识，了解翡翠的市场行情以及鉴别方法。
当前，国内翡翠市场正处于稳步发展阶段，品质也良莠不齐，目前市场上除了以儿孙福为首的三大翡翠外，其他地方想买到比较有收藏价值的上乘翡翠A货已经很难。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
翡翠B货肉眼鉴别判断鉴定
（1）光泽：翡翠A货表面经抛光后，平整如镜，具较强的反光性，为玻璃光泽。
翡翠B货经强酸碱浸泡处理后，结构疏松，表面见溶蚀坑，产生漫反射，呈麻面光泽；翡翠B货充胶之后表面为树脂光泽，无灵性；翡翠B货充胶之后再抛光，在充填的凹坑处仍可见树脂光泽光斑，整体呈树脂光泽与玻璃光泽混杂。
（2）颜色：翡翠A货颜色自然、有层次感。
翡翠B货的颜色是本色经去后形成，鲜艳泛黄。
由于翡翠结构被破坏，内在光学性质发生了改变，翡翠B货的颜色分布无层次感，混饨一色。
（3）结构：制作翡翠B货的翡翠原料，一般为含杂质较多且结构松散的翡翠，受到强酸强碱浸泡腐蚀后，有部分物质带出，在表面及内部沿矿物晶体间形成溶蚀，产生内部的连通式裂隙和表面水渠网，内部裂纹为锯齿状的张裂纹。
在透射光条件下，可见内部纵横交织的裂隙，严重影响了通透性，在反光条件下，表面的溶蚀凹坑或网纹清晰可见，失去了翡翠原有的玻璃光泽。
（4）气泡：充胶的翡翠B货在表面层或裂隙处的胶体可见残留气泡。
（5）杂质：翡翠A货经放大观察，有时见黄色、褐色、黑色的杂质；翡翠B货相对纯净，找不到杂质。
（6）荧光性：翡翠B货有均一中等的黄绿色、蓝绿色荧光。
（7）热反应：翡翠A货800℃以下不熔融，充胶翡翠B货加热200－300℃后发生碳化。
（8）密度：理论上翡翠B货密度比A货略轻。
二、翡翠B货内部结构特征：
翡翠A货具有镶嵌、交织等结构，所以翡翠有很好的韧性和较高的硬度，经过化学处理后破坏了这种结构，由原来的紧密镶嵌交织状态变得松散支离的网状结构，严重者达到角砾状结构，形成翡翠B货网状结构特，矿物晶体之间原本紧密镶嵌结构变得松散。
这使得翡翠结构变得疏松，从而降低了翡翠的韧性和比重。
三、翡翠B货裂隙特征：
（1）裂隙特征：翡翠原生的裂隙经经强酸溶蚀后，加剧了裂隙的宽度及深度和边界曲折程度，出现更多分支。
（2）裂隙充填特征：翡翠B货被充胶后，它与翡翠原来的矿物胶结物有着不同的物理化学性质，反光极弱，高倍镜下呈云雾状。
可见圆状气泡。
四、翡翠B货表面结构特征：
经过强酸、强碱处理过的翡翠，在其表面上会出现许多不同形态的结构特征，充胶翡翠B
货表面结构常见有充填结构和鳞片状结构，无胶B货表面有水渠网状结构和孔洞结构。
（1）充填结构：翡翠表面保留了片状或线状分布的充填物，厚度较大。
充填物为蜡状光泽，而翡翠为玻璃光泽，较易观察。
（2）鳞片状结构：充填物较均匀地分布于样品表面的浅凹坑中，蜡状光泽，突出的翡翠颗粒呈玻璃光泽，似鳞片状“飘浮”于表面。
（3）水渠网状结构：似水渠呈网状分布，且每个矿物颗粒之间都存在这样裂隙，连接贯通在一起，充胶后，颜色及反射光泽也有变化。
（4）孔洞结构：多表现在一些结晶颗粒粗大的翡翠表面，这些孔洞较深、较小，镜下呈一个个单独的黑孔洞，这些孔洞与A货三角孔不同。
（5）糙面结构：未充胶的翡翠，表面由于酸的溶蚀呈麻点状，糙面结构主要表现在一些结构致密的翡翠表面，或是溶蚀程度较轻的翡翠，内部结构破坏不太严重。
五、翡翠B货颜色及光学效应特征：
（1）颜色特征：由于翡翠原有的结构被破坏，光线在翡翠的折射、反射都发生了变化，颜色分布由团块状、条带状向斑点状、碎块状转化，颜色有种飘浮感。
（2）朦胧光学效应：经溶蚀之后的翡翠矿物颗粒边界模糊不清，降低中粗粒结构翡翠的颗粒感，同时由于暗色物质被溶解带出，使得翡翠种水、地张及颜色得以改善。
反光率降低、翠性减弱，总体翡翠显得股陇不清，呈半透明状。
六、翡翠C货鉴定：
C货是使染色剂渗人翡翠的颗粒间隙之中或解理微裂隙中，使无色翡翠呈色。
鉴定时首先观察绿色的形状和展布，染色翡翠的绿色均分布在斑晶周围的纤维状小颗粒之间，绿色呈细线状分布，不是绿色矿物斑点或条带；用查尔西滤色镜观察，染色者镜下为红色，但有的染色剂不使查尔西滤色镜变色。
区别翡翠A货原始疏松结构：
在新种、新老种翡翠中，经常存在一些原始结构疏松、晶体颗粒粗大的品种，这些翡翠的表层结构与翡翠B货有许多相似之处，两者容易混淆。
翡翠A货原始疏松结构分类。
（1）晶间是沿相邻矿物颗粒边界贯通而成的细隙，透射光下表现为细而短的缝隙，延伸性不好，往往是在整体翠件间出现一小段，数量一条或多条，但分布于局部，不像B货成片出现，在发射光照射下，表面看不出如何痕迹，手摸也没有裂隙的感觉。
（2）砂眼是在矿物之结点处有矿物脱落而产生的空隙，一般多呈三角状，或多边长条状，特征是空隙边缘于直，空隙单独均匀分布不连通，一般只在局部出现，与抛光的力度和方向有关。
（3）细线裂、解理纹二者都是由成矿后外力作用而成，即有张性裂纹、又有压性裂纹，延伸性好，同一方向有一条或数条平行出现；但裂隙壁较平直光滑，无溶蚀脱落。
掌握原始疏松结构的特征，就能准确地将翡翠A货与翡翠B货区分开来。
