透明塑料透光率和雾度试验方法
透明塑料光穿透率及雾度的标准检测方法
标识：D 1003– 07Ε透明塑料光穿透率与雾度的标准检测方法本标准以固定标识D1003发放；紧跟在标识后的数字说明初次采用的年代，或最新一次变更年代。
在圆括号内的数字说明了最新一次的批准年代。
上标〔ε〕表示从上一次批准至今版本上的变动。
本标准已通过美国国防部的批准使用并已取代〔实验方法3022-联邦试验方法标准406〕1.X围1.1 本标准涵盖了局部平面材料如透明塑料的穿透率与广角散射的评价方法。
两种方法可用来测量光穿透率和雾度。
方法A使用雾度计中所描述的第5条，方法B使用分光光度计所描述的第8条。
材料的雾度大于30%时即被认为是光散射，此时测试标准就应该依据E167。
1.2 SI单元里出现的数值都将被认作为标准。
标注1-由于一些材料存在小角度高分散率的巨大差异〔如磨损的透明塑料〕，这些材料的雾度校准与测量依据D 1044的测试标准。
1.3该标准不足以解决所有的安全问题，如果有的话，要结合它的使用。
标准的使用者有责任在使用该标准之前建立适当的安全和健康的管理方法与规定标注2-该测试方法并不等同于ISO 13468-1 和ISO/DIS 147822.参考文献2.1 ASTM标准：条件作用塑料和电绝缘材料测试的D 618 标准有关塑料专门性的D 883标准电阻式的透明塑料外表磨损测试D1044标准塑料抽样D1898标准物品和材料角度计E 167标准E259半球形和双向定向几何形状白色压粉反射系数转移标准外观标准规XE284实验室内部测试精度标准E 6912.2 ISO 标准：ISO 13468-1 塑料-透明材料透光度总标准ISO/DIS 14782 塑料-透明材料雾度总标准3．专有名词3.1 定义- D883和E284定义的词组适用本测试标准。
3.2该标准专用的名词：3.2.1 雾度：光传输过程中，透过试样的散射光通量与透射光通量之比。
透射光的百分率是散射光,它在直线方向的偏离角度比入射光的指定角度大。
透明薄膜透光率与雾度的关系比较
济南兰光机电技术有限公司摘要：透光率与雾度是表征薄膜光学性能的重要指标。
本文通过对几种不同材质薄膜的透光率与雾度的测试及比较，分析了两项指标之间的关系，可为薄膜材料透光率与雾度的测试、指标范围的确定提供参考。
关键词：透光率、雾度、透光率雾度测定仪、透明塑料薄膜、包装材料、农用膜1、意义薄膜材料的应用极为广泛，如作为各种产品的包装材料、农用地膜、棚膜等。
无论哪种应用，对光的传递性能均有一定的要求，如作为普通包装材料时，从包装外部即可看清内部产品的形状、色泽等特性常作为吸引消费者购买行为的重要手段之一；作为农用膜时，应保证透过的光线可满足农作物的正常生命活动。
一般而言，表征包装材料光传递效果的指标参数包括透光率、雾度等。
其中，透光率为透过薄膜材料的光通量与照射到薄膜光通量的比值，表示薄膜的透明程度；雾度为透过薄膜材料但偏离入射光方向的光通量与透射光通量的比值，表示薄膜的浑浊或不清晰程度。
从定义来看，透光率、雾度是相互关联又有所区别的两项性能指标。
本文通过对几种不同材质薄膜透光率、雾度测试值的比较，分析两者之间的关系。
2、试验本次试验依据GB/T 2410-2008《透明塑料透光率和雾度试验方法》进行试验，采用设备WGT-S 透光率雾度测定仪对4种透明塑料薄膜样品的透光率、雾度进行测试。
2.1 试验过程(1) 从每个样品表面均裁取3片80 mm × 80 mm试样，裁制过程中不可用手接触试样，保证试样表面无污染、无划痕、无灰尘。
(2) 打开仪器电源进行预热，预热结束后，用标准透光片对设备的透光率、雾度进行校准。
(3) 取其中一片试样装夹在设备上，使试样表面无污染、无灰尘处对准入口窗，按动试验按钮，试验开始，设备自动测试，测试结束后显示试样的透光率与雾度值。
依次将其余试样装夹在设备上，完成试验。
2.2 试验结果4种样品透光率、雾度值测试结果见表1。
表1 4种样品测试结果的平均值3、讨论分析从试验结果来看，4种样品中透光率由高到低依次为2#、1#、4#、3#，雾度由高到低依次为4#、3#、1#、2#。
实验--透光率和雾度测定
实验透光率和雾度测定一、实验目的1. 了解高分子材料透光率和雾度测定的基本原理。
2. 掌握高分子材料透光率和雾度的测定方法。
二、实验原理透光率的定义是透射光与入射光之比，通常所报道的值为透过光的百分率。
例如，甲基丙烯酸甲酯能透过垂直入射光的92%。
对于垂直的入射光来说，在聚合物-空气界面上，大约反射掉4%。
雾度是表征透明试样其内部或表面发生光散射而引起的云雾状外貌。
雾度的定义是当透射光通过试样时，由于前锋散射而偏离入射线方向的透光百分率。
如果透射光线与入射光线的偏离量大于2.5°，一般地说是合格的，这时把这个光通量当作是雾度。
一般雾度是由于材料表面缺陷、密度变化或产生光散射的杂质引起的。
雾度的单位是百分率。
高分子材料透光率和雾度是利用雾度计或分光光度计测定入射光量，通过试样的总透光量，仪器引起的光散射量以及仪器和试样共同引起的光散射量，计算出通过试样的总的透射率T t、漫散透射率T d和雾度（T d/T t）。
从实际应用出发，透光性和雾度是非常重要的。
例如，窗玻璃材料透光性应该高，不应有混浊。
相反，用作光学仪器罩材料要求屏蔽亮光源，应有最大的漫反射和最小的透明度。
房屋材料也必须有高的透光率。
三、原材料试样透明高分子材料如聚苯乙烯、聚碳酸酯、聚甲基丙烯酸甲酯的薄膜、片材和板材。
试样表面状态（如光滑平整度、缺陷、划痕、污染）、厚度尺寸不同的试样之间的测定结果不能相互比较。
本次实验试样有两种：①采用4.4.2 吹塑薄膜实验制备的低密度聚乙烯薄膜，经裁切而成。
②采用4.3.2 标准测试试样实验制备的聚苯乙烯拉伸试样，经机械切割加工而成。
四、测试仪器测量透光率和光散射性能有两种方法：方法A 和方法B。
方法A 需要用一台积分球雾度计，方法B带记录仪的分光光度计。
本次实验采用方法A。
用积分球雾度计作为测试仪器，如图3.5-5 所示, 所采用的试样要大到能遮盖光阑孔，而又足够小使之与球壁相切。
最常用的试样是直径为34.93mm的圆盘。
【免费下载】 透明材料雾度的测试标准
透明材料雾度的测试标准（源自JIS K7136：2000）一、适用范围该方法适用于板状、片状、薄膜状透明塑料的雾度值的测定。
二、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，根据本标准达成协议的各方研究是否可适用这些文件的最新标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
JIS K7361-1：1997Plastics -- Determination of the total luminous transmittance of transparent materials -- Part 1: Single beam instrument参考ISO 13468-1：1996Determination of the total luminous transmittance oftransparent materials -- Part 1: Single beam instrumentISO 291:1997Plastics-Standard atmospheres for conditioning and testingISO 5725-1:1994Accuracy(truness and precision) of measurement methods and results-Part 1:General principles and definitionsISO 5725-2:1994Accuracy(truness and precision) of measurement methods and results-Part 2:A basic method for the determination of repeatability and reproducibility of astandard measurement methodISO 5725-3:1994on the precision of a test methodISO 7724-2(1)Panits and Varnishes-Colorimetry-Part 2:Colour measurementISO/CiE 10526 : 1999 CIE standard illuminants for colorimetryISO/CIE 10527 : 1991 CIE standard colorimetric observersIEC 60050-845:1987 International electrotechnical vocabulary-Chapter 845:lighting三、定义为了更好理解该标准，请参照JIS K 7361-1上面的定义，下面做些补充：3.1雾度（haze）透过试样而偏离入射光方向的散射光通量与透射光通量之比，用百分数表示（对于本方法来说，仅把偏离入射光方向2.5°以上的散射光通量用于计算雾度）。
透明塑料透光率和雾度试验方法
方法A： 方法 ：雾度计法
测试步骤
1.开启仪器，预热至少20分钟。 2.放置标准板，调检流计为100刻度，挡住入射光，调 检流计为0，反复调100和0 直至稳定，即Ｔ１为１０ ０。 ３.放置试样，此时透过的光通量在检流计上的刻度为 Ｔ２，去掉标准板，置上陷井，在检流计上所测出的 光通量为试样与仪器的散射光通量Ｔ４。再去掉试样， 此时检流计所测出的光通量为仪器的散射光通量Ｔ３。 ４.按照３，重复测定５片试样。 ５.计算结果
透光率
对于每个试样，以百分数表示透光率
Tt -----透光率 T1-----通过试样的总透射光通量 T2-----入射光通量 结果取平均值，精确到0.1%
雾度
对于每试样，以百分数表示雾度
H-----雾度 T1-----通过试样的总透射光通量 T2-----入射光通量 T3-----仪器的散射光通量 T4-----仪器和试样的散射光通量 结果取平均值，精确到0.1%
仪器工作原理
一束平行光束入射某介质（如透明塑料）时， 由于物质光学性质的不均匀性；表面缺陷，内 部组织的不均匀，气泡和杂质存在等，光束就 会改变方向（扩散和偏折），产生的部分杂乱 无章光线称散射光。
试样制备
试样形状与尺寸 尺寸应大到可以遮盖住积分球的入口窗，建议试样为 直径50mm的圆片，或者是50mmX50mm的方片。试 样厚度小于0.1mm时，至少精确到0.001mm，厚度大 于0.1mm时，至少精确到0.01mm。 状态调节 在温度23℃±2℃和相对湿度50%±10%的环境下， 按照GB/T2918-1989状态调节不少于50h后，进行试 验。特殊情况按材料说明书或按供需双方商定的条件 进行状态调节。
方法B： 方法 ：分光光度计法
影响因素

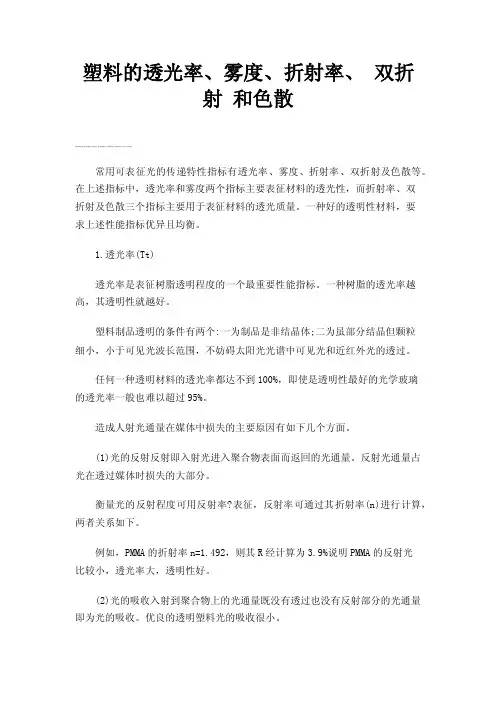

塑料的透光率、雾度、折射率、双折射和色散
塑料的透光率、雾度、折射率、双折射和色散常用可表征光的传递特性指标有透光率、雾度、折射率、双折射及色散等。
在上述指标中，透光率和雾度两个指标主要表征材料的透光性，而折射率、双折射及色散三个指标主要用于表征材料的透光质量。
一种好的透明性材料，要求上述性能指标优异且均衡。
1.透光率(Tt)透光率是表征树脂透明程度的一个最重要性能指标。
一种树脂的透光率越高，其透明性就越好。
塑料制品透明的条件有两个:一为制品是非结晶体;二为虽部分结晶但颗粒细小，小于可见光波长范围，不妨碍太阳光光谱中可见光和近红外光的透过。
任何一种透明材料的透光率都达不到100%，即使是透明性最好的光学玻璃的透光率一般也难以超过95%。
造成人射光通量在媒体中损失的主要原因有如下几个方面。
(1)光的反射反射即入射光进入聚合物表面而返回的光通量。
反射光通量占光在透过媒体时损失的大部分。
衡量光的反射程度可用反射率?表征，反射率可通过其折射率(n)进行计算，两者关系如下。
例如，PMMA的折射率n=1.492，则其R经计算为3.9%说明PMMA的反射光比较小，透光率大，透明性好。
(2)光的吸收入射到聚合物上的光通量既没有透过也没有反射部分的光通量即为光的吸收。
优良的透明塑料光的吸收很小。
光线吸收的大小取决于聚合物本身的结构，主要指分子链上原子基团与化学键的性质。
例如，含有双键(冗键)的聚合物易于吸收可见光而产生能级的转移。
还以PMMA为例，其透光率一般为93%，反射率为3.9%，则其余3.1%即为光的吸收与光的散射两者之和。
(3)光的散射光的散射即光线入射到聚合物表面，既没有透过也没有反射和吸收的一部分光通量，其占有比重比较小。
造成光散射的原因有:制品表面粗糙不平，聚合物内部结构不均匀如分子量分布不均匀、无序相与结晶相共存等。
结晶聚合物的散射比较严重，只有结晶聚合物的晶体颗粒小于可见光波长时，才能像非晶聚合物那样不引起散射，光线全部透过，提高透明度。
透明塑料光穿透率及雾度的标准检测方法
透明塑料光穿透率及雾度的标准检测方法透明塑料是现代生产活动中常见的一种材料，广泛应用于日常生活和工业生产中，如光触媒、塑料玩具、塑料瓶等。
其中，透明塑料的光穿透率和雾度是重要的指标，对产品质量有着直接影响。
因此，对透明塑料的这两个指标进行标准化检测十分必要。
首先，我们来看一下透明塑料的光穿透率的基本概念。
光穿透率是指光线在材料中传播的能力，是表征材料光透过性能的一个指标，通常用百分比表示。
光线通过材料时会发生反射、折射和吸收等作用，因此光穿透率并非仅与材料本身有关，还与入射光线的方向、波长、入射角度等多种因素有关。
为了取得准确可靠的光穿透率数据，需要根据国家标准或行业标准选择适当的检测方法和仪器进行测试。
下面是一个常用的光穿透率测试方法：材料样品的形状：采用厚度均匀的薄片状样品，长宽尺寸要足够大，可以随便选择。
测试仪器：采用双光束光度计，也称透过式光度计，如海德堡光度计、新型透过式光度计等。
测试方法：1.将样品放到光度计的样品架上，用调节装置调整入射光线的方向、波长、入射角度等参数，使其与参考光束的参数一致。
2.使入射光通过样品后进入探测器，记录探测器的输出值，表示通过样品的光线强度。
3.再将样品取出，将探测器放到光度计的参考位置上，采集参考光束的输出值。
4.通过计算样品和参考光束的输出值的比值，即可得出光穿透率。
测试结果的判定标准：根据国家标准或行业标准中规定的光穿透率指标范围进行判定，并酌情考虑实际使用情况和需求，选择合适的材料。
接下来，我们来了解一下透明塑料的另一重要指标——雾度。
雾度是指材料内部的非均匀性所造成的灰度变化程度，是表征材料透明度的一个重要指标。
在实际应用中，雾度不应过高，否则会影响材料的光透过性能，使其显得模糊不清。
雾度测试方法：使用雾度计，如BEVS 2308雾度计、LOVIBOND PFX880雾度计等。
测试方法：1.将样品固定在雾度计样品支架上。
2.将雾度计固定在测试台上，并将样品支架放在雾度计的光路之间。
透明塑料光穿透率及雾度的标准检测方法.
标识:D 1003–07Ε透明塑料光穿透率及雾度的标准检测方法本标准以固定标识 D1003发放;紧跟在标识后的数字表明初次采用的年代,或最新一次变更年代。
在圆括号内的数字表明了最新一次的批准年代。
上标(ε 表示从上一次批准至今版本上的变动。
本标准已通过美国国防部的批准使用并已取代(实验方法 3022-联邦试验方法标准 4061. 范围1.1 本标准涵盖了部分平面材料如透明塑料的穿透率及广角散射的评价方法。
两种方法可用来测量光穿透率和雾度。
方法 A 使用雾度计中所描述的第 5条 ,方法 B 使用分光光度计所描述的第 8条。
材料的雾度大于 30%时即被认为是光散射,此时测试标准就应该依据 E167。
1.2 SI 单元里出现的数值都将被认作为标准。
标注 1-由于一些材料存在小角度高分散率的巨大差别(如磨损的透明塑料 ,这些材料的雾度校准及测量依据 D 1044的测试标准。
1.3 该标准不足以解决所有的安全问题,如果有的话,要结合它的使用。
标准的使用者有责任在使用该标准之前建立适当的安全和健康的管理方法及规定标注 2-该测试方法并不等同于 ISO 13468-1 和 ISO/DIS 147822. 参考文献2.1 ASTM 标准:条件作用塑料和电绝缘材料测试的 D 618 标准有关塑料专门性的 D 883标准电阻式的透明塑料表面磨损测试 D1044标准塑料抽样 D1898标准物品和材料角度计 E 167标准E259半球形和双向定向几何形状白色压粉反射系数转移标准外观标准规范 E284实验室内部测试精度标准 E 6912.2 ISO 标准:ISO 13468-1 塑料 -透明材料透光度总标准ISO/DIS 14782 塑料 -透明材料雾度总标准3.专有名词3.1 定义 - D883和 E284定义的词组适用本测试标准。
3.2 该标准专用的名词:3.2.1 雾度:光传输过程中,透过试样的散射光通量与透射光通量之比。
WGT-S使用说明书(2010)
WGT-S 透光率/雾度测定仪是根据中华人民共和国国家标准 GB2410-80“透明塑料 透光率和雾度试验方法”及美国材料试验协会标准 ASTM D1003-61（1997）Standard Test Method for Haze and Luminous Transmittance of Transparent Plastice” 设计的微机化全自 动测量仪器，适用于一切透明、半透明平行平面样器（塑料板材、片材、塑料薄膜、 平板玻璃）的透光率、透射雾度、反射率的测试，也适用于液体样品（水、饮料、药 剂、着色液、油脂）浊度的测量，在国防科研及工农为生产中具有广泛的应用领域。
6、更换样品批号时，应先按测试钮测空白，指示灯转红光，然后仪器将显示“P100.0” 及“H0.00”结果，指示灯显示绿色。一般每测完一组样品应测空白一次，注意测空白 后，应再按测试钮，等到准备灯发绿光、仪器发出呼叫后，再测下一组样品。
7、测试塑膜样品方法不变，只要将薄膜夹于磁性夹具之间稍加拉平，然后即可装 置于样品台上测试，放置夹具时应注意薄膜一面贴紧积分球。
分卡住。请打开接收系统
（右侧）的上盖，对传动部
分进行检查，稍作拔动。
6、仪器成套性（详见装箱单）
7、售后服务事项和生产者责任
1、本厂产品实行三包，即“包修、包换、包退”。 2、三厂三包期限为一年，以购货发票上时间为准。 3、未按使用说明书操作而操成的仪器损坏，不属于免费服务范围。
7
用 WGT-S 透光率/雾度测定仪直接进行质量检测的有： ·光学玻率透光率的测定 ·感光胶片清晰程度的检测 ·人造偏振片偏振度的中间控制 ·航天玻璃、汽车玻璃、防毒面罩玻璃能见度的测定 ·包装塑料薄膜光学综合质量的评定 ·农用塑料薄膜透率的检验 ·建筑、装潢玻璃透光率特性的检查 ·光学投影屏漫射质量的考核 ·电影银幕、投影电视屏幕漫射能力的测定 ·广告灯箱屏幕质量的检验 ·工程描图纸质量的检验 用 WGT-S 透光率/雾度测定仪还可间接应用于： ·毛玻璃洗涤剂质量的评定 ·塑料抛光材料抛光效率的评价 ·凡立斯絮物的测定 ·塑料玻璃罩面抗划伤能力的评价 ·漫射涂料漫无边际射特性的控制及检测 WGT-S 透光率/雾度测定仪用作液体样品浊度测定有： ·纺织厂、热电厂、钢铁厂、灯泡厂、半导体厂、造纸厂、合成纤维厂、工业用 水的检测 ·自来水厂、汽水厂、啤酒厂、糖厂、味精厂、调味品厂食用水、饮料质量检测 ·制药及临床应用于结晶母液中微量固态、物质浓度测定、防疫站对细菌浓度的 测定、血液临床化验、药物透明度的测定等 ·环保部门污水处理质量的检验，海水淡化质量的控制 ·化学工业中着色液浊度之测定，油脂、浊剂浊度之测定 WGT-S 透光率/雾度测定仪具有下列特点： ·技术参数符合 GB2410-80 ASTM D1003-61（1997） JIS K7105-81 等测试标准，
透明材料雾度的测试标准
透明材料雾度的测试标准（源自JIS K7136：2000）一、适用范围该方法适用于板状、片状、薄膜状透明塑料的雾度值的测定。
二、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，根据本标准达成协议的各方研究是否可适用这些文件的最新标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
JIS K7361-1：1997 Plastics -- Determination of the total luminous transmittance of transparent materials -- Part 1: Single beam instrument参考ISO 13468-1：1996 Determination of the total luminous transmittance oftransparent materials -- Part 1: Single beam instrumentISO 291:1997 Plastics-Standard atmospheres for conditioning and testingISO 5725-1:1994 Accuracy(truness and precision) of measurement methods and results-Part 1:General principles and definitionsISO 5725-2:1994 Accuracy(truness and precision) of measurement methods and results-Part 2:A basic method for the determination of repeatability and reproducibilityof a standard measurement methodISO 5725-3:1994 on the precision of a test methodISO 7724-2(1) Panits and Varnishes-Colorimetry-Part 2:Colour measurementISO/CiE 10526 : 1999 CIE standard illuminants for colorimetryISO/CIE 10527 : 1991 CIE standard colorimetric observersIEC 60050-845:1987 International electrotechnical vocabulary-Chapter 845:lighting三、定义为了更好理解该标准，请参照JIS K 7361-1上面的定义，下面做些补充：3.1雾度（haze）透过试样而偏离入射光方向的散射光通量与透射光通量之比，用百分数表示（对于本方法来说，仅把偏离入射光方向2.5°以上的散射光通量用于计算雾度）。
塑料薄膜雾度的测量范围
塑料薄膜雾度的测量范围一、引言塑料薄膜是一种非常常见的材料，广泛应用于包装、建筑、农业等领域。
而塑料薄膜的质量主要取决于其透明度，而透明度的一个重要参数就是雾度。
因此，为了保证塑料薄膜的质量，需要对其雾度进行测量。
本文将介绍塑料薄膜雾度的测量范围。
二、塑料薄膜雾度的定义及意义雾度是指透明材料在透明状态下，由于其内部杂质或不均匀性造成的光的散射程度。
雾度越低，材料越透明。
塑料薄膜的雾度可以反映其内部结构的均匀性和质量的优劣。
因此，雾度是衡量塑料薄膜质量的重要参数之一。
三、塑料薄膜雾度的测量方法常见的测量塑料薄膜雾度的方法有两种：直接测量法和间接测量法。
1. 直接测量法直接测量法是使用专用的雾度测量仪器进行测量。
常见的雾度测量仪器有雾度计和光度计。
雾度计通过测量透射光的散射程度来确定材料的雾度。
光度计则通过测量透射光的强度来计算材料的雾度。
2. 间接测量法间接测量法是通过测量材料的透光率和反射率来计算其雾度。
透光率是指光线通过材料时的透射比例，反射率是指光线在材料表面反射的比例。
通过测量透光率和反射率，可以计算出材料的雾度。
四、塑料薄膜雾度的测量范围塑料薄膜雾度的测量范围一般在0到100之间。
通常情况下，雾度值越低，表示材料的透明度越高，质量越好。
但是，不同应用领域对塑料薄膜的雾度要求不同。
例如，在食品包装领域，对透明度要求较高，雾度值应尽可能低；而在农业领域，对透光性要求较高，雾度值可以适当提高。
五、塑料薄膜雾度的影响因素塑料薄膜的雾度受多种因素的影响，主要包括以下几个方面：1. 材料本身的质量：塑料薄膜的原料和制备工艺会对其雾度产生影响。
质量好的原料和优良的制备工艺可以降低雾度值。
2. 表面状态：塑料薄膜表面的光洁度和平整度对雾度有影响。
表面粗糙或有缺陷的薄膜会增加光的散射，导致雾度升高。
3. 包装条件：塑料薄膜在包装过程中的温度、湿度等条件也会对其雾度产生影响。
合适的包装条件可以减少雾度。
六、结论塑料薄膜的雾度是衡量其透明度和质量的重要指标之一。
透明材料雾度的测试标准
室内再现精度标准偏差（ 3 ） 室内再现精度标准偏差（ 4 ） （ S RW ） （ SR ） 0.051 0.078 0.050 0.30 1.25 1.50 1.14 2.02
PMMA PMMA-Hlimpact-1 PMMA-Hlimpact-2 ABS-transparent-1 BS-transparent-2 PMMA-matted PE PET/PE
透明材料雾度的测试标准
（注：该标准主体上是依据 2000 年发布的那个 JIS K7136，2010 年 6 月 1 日，该标准有所改 动，详见附录 A） 一、 适用范围 该工业标准详述了雾度的测试方法，该方法适用于板状、片状、薄膜状透明塑料的雾度 值的测定，尤其适用于雾度值小于 40%的雾度的测定。 二、 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 凡是注日期的引用文件， 其 随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标 准达成协议的各方研究决定是否可适用这些文件的最新版本。 凡是不注日期的引用文件， 其 最新版本适用于本标准。 JIS K7361-1：1997 Plastics -- Determination of the total luminous transmittance of transparent materials -- Part 1: Single beam instrument 参考 ISO 13468-1：1996 Determination of the total luminous transmittance of transparent materials -- Part 1: Single beam instrument ISO 291:1997 Plastics-Standard atmospheres for conditioning and testing ISO 5725-1:1994 Accuracy(truness and precision) of measurement methods and results-Part 1:General principles and definitions ISO 5725-2:1994 Accuracy(truness and precision) of measurement methods and results-Part 2:A basic method for the determination of repeatability and reproducibility of a standard measurement method ISO 5725-3:1994 on the precision of a test method ISO 7724-2(1) Panits and Varnishes-Colorimetry-Part 2:Colour measurement ISO/CiE 10526 : 1999 CIE standard illuminants for colorimetry ISO/CIE 10527 : 1991 CIE standard colorimetric observers IEC 60050-845:1987 International electrotechnical vocabulary-Chapter 845:lighting 三、 定义 下列术语和定义适用于本标准： 3.1 雾度（haze） 透过试样而偏离入射光方向的散射光通量与透射光通量之比， 用百分数表示 （对于本方 法来说，仅把偏离入射光方向 2.5°以上的散射光通量用于计算雾度） 。 3.2 透光率（luminous transmittance） 透过试样的光通量与射到试样上的光通量之比，用百分数表示。 四、 原理概述 雾度值通过积分球来进行进行测定，该积分球的效率由于通过补偿而保持恒定。 五、 仪器装置 5.1 该仪器装置由稳定光源、相干光系统、带孔积分球、带光探测器的光度计、信号处 理器、显示单元或记录仪组成（见图一） 。 5.2 光源和光度计都应附上滤波片，该滤波片对应标准适光函数效率 V ( 准，如 JIS K7136 b）要测试的材料或者产品的所有的必需的规格参数 c）每个样品的平均厚度 d）雾度值，如三个试样雾度测试值的平均值 e）使用光源的类型 f）所有可能影响测试结果的因素 g）测试数据
塑料透光率测试 塑料雾度检测
塑料透光率测试塑料雾度检测
雾度与透光率关系：透光率和雾度都是衡量材料透明性的重要指标，一般说来，透光率与雾度之间成反比关系，即透光率高的材料，其雾度低；反之亦然。
但两者的关系并不总是如此，有时也有相反的结果。
如毛玻璃的透光率较高，但其雾度也比较大。
所以说透光率和雾度是既相互对立又相互联系的两个光学指标。
透光率:雾度:
对于每个试样，以百分数表示透光率对于每个试样，以百分数表示雾度Tt=T2/T1*100H=(T4/T2-T3/T1)*100
Tt-----透光率H-----雾度
T1-----通过试样的总透射光通量T1-----通过试样的总透射光通量
T2-----入射光通量T2-----入射光通量
结果取平均值，精确到0.1%T3-----仪器的散射光通量
T4-----仪器和试样的散射光通量
结果取平均值，精确到0.1%
透明塑料透光率和雾度试验方法ASTM D1003-11e1
透明塑料透光率和雾度试验方法GB/T2410-2008
透明塑料透光率和雾度试验方法ASTM D1003-07e1
塑料产品表观密度、透光率、雾度、黄色指数、白度、溶胀比、含水量、酸值、熔融指数、黏度、模具收缩率、外观色泽、比重、结晶点、闪点、折光率、热稳定性环氧值、热分解温度、运动粘度、凝固点、酸值、灰分、水分、加热减量、皂化值、酯含量等百余种项目的测试请联系东标检测中心。
6。
2020年(塑料橡胶材料)透明塑料光穿透率及雾度的标准检测方法
（塑料橡胶材料）透明塑料光穿透率及雾度的标准检测方法标识：D1003–07Ε透明塑料光穿透率及雾度的标准检测方法本标准以固定标识D1003发放；紧跟在标识后的数字表明初次采用的年代，或最新壹次变更年代。
在圆括号内的数字表明了最新壹次的批准年代。
上标（ε）表示从上壹次批准至今版本上的变动。
本标准已通过美国国防部的批准使用且已取代（实验方法3022-联邦试验方法标准406）1.范围1.1本标准涵盖了部分平面材料如透明塑料的穿透率及广角散射的评价方法。
俩种方法可用来测量光穿透率和雾度。
方法A使用雾度计中所描述的第5条，方法B使用分光光度计所描述的第8条。
材料的雾度大于30%时即被认为是光散射，此时测试标准就应该依据E167。
1.2SI单元里出现的数值都将被认作为标准。
标注1-由于壹些材料存在小角度高分散率的巨大差别（如磨损的透明塑料），这些材料的雾度校准及测量依据D1044的测试标准。
1.3该标准不足以解决所有的安全问题，如果有的话，要结合它的使用。
标准的使用者有责任在使用该标准之前建立适当的安全和健康的管理方法及规定标注2-该测试方法且不等同于ISO13468-1和ISO/DIS147822.参考文献2.1ASTM标准：条件作用塑料和电绝缘材料测试的D618标准有关塑料专门性的D883标准电阻式的透明塑料表面磨损测试D1044标准塑料抽样D1898标准物品和材料角度计E167标准E259半球形和双向定向几何形状白色压粉反射系数转移标准外观标准规范E284实验室内部测试精度标准E6912.2ISO标准：ISO13468-1塑料-透明材料透光度总标准ISO/DIS14782塑料-透明材料雾度总标准3．专有名词3.1定义-D883和E284定义的词组适用本测试标准。
3.2该标准专用的名词：3.2.1雾度：光传输过程中，透过试样的散射光通量和透射光通量之比。
透射光的百分率是散射光,它在直线方向的偏离角度比入射光的指定角度大。
薄膜、玻璃雾度透过率测量操作方法(标准版)
薄膜、玻璃雾度透过率测量操作方法
对于透明、半透明的塑料板材、塑料片材、薄膜、玻璃等，一般要测量透
过率、雾度等参数。
例如，家用玻璃，一般要雾度大：这样既透光（即房间明亮），又有隐蔽
性（看不清场景）。
国标GB/T 2410-2008《透明塑料透光率和雾度的测定》明确提出指出测量
雾度的试验方法。
以下是CS-820测量玻璃雾度的操作方法。
第一步：连接电脑，点击USB通信
第二步：调节测试设置
根据国标，雾度的测试条件是C广源，2°视角，调节测试参数为：雾度（haze）
第三步：透射校准
雾度的测量，采用的测试方式是透射测量，校准也需是透射校准。
此时不
需要反射测量模式的“黑白校准”，可以直接“跳过”。
雾度的透射校准是“0校准”，也就是用不透光物体将测试口全部遮盖，我们这里用标准黑板；和“100%校准”，也就是测试口对着空气，什么都不放，让光发散。
标准黑板，实际不透光的物体均可
第四步：测量
雾度没有单位，是个百分比，是相对值，一般都是相对于空气。
因此在测量前，会把空气当做标准品测量一次。
注意：雾度的特殊之处，是其拨片会根据测量需求智能移动，因此，在测量雾度时，需将黑腔一直放在雾度仪的反射测试口。
标配黑腔，放在反射测试口
实物测量
得出测量数据，数据“haze”
这样就是测出相对于空气的雾度，如果想要测相对于标准品的雾度，只需在测量空气的步骤，改换成测量标准品。
精品资料欢迎下载。
透明材料雾度的测试标准-推荐下载
透明材料雾度的测试标准（源自JIS K7136：2000）一、适用范围该方法适用于板状、片状、薄膜状透明塑料的雾度值的测定。
二、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，根据本标准达成协议的各方研究是否可适用这些文件的最新标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
JIS K7361-1：1997Plastics -- Determination of the total luminous transmittance of transparent materials -- Part 1: Single beam instrument参考ISO 13468-1：1996Determination of the total luminous transmittance oftransparent materials -- Part 1: Single beam instrumentISO 291:1997Plastics-Standard atmospheres for conditioning and testingISO 5725-1:1994Accuracy(truness and precision) of measurement methods and results-Part 1:General principles and definitionsISO 5725-2:1994Accuracy(truness and precision) of measurement methods and results-Part 2:A basic method for the determination of repeatability and reproducibility of astandard measurement methodISO 5725-3:1994on the precision of a test methodISO 7724-2(1)Panits and Varnishes-Colorimetry-Part 2:Colour measurementISO/CiE 10526 : 1999 CIE standard illuminants for colorimetryISO/CIE 10527 : 1991 CIE standard colorimetric observersIEC 60050-845:1987 International electrotechnical vocabulary-Chapter 845:lighting三、定义为了更好理解该标准，请参照JIS K 7361-1上面的定义，下面做些补充：3.1雾度（haze）透过试样而偏离入射光方向的散射光通量与透射光通量之比，用百分数表示（对于本方法来说，仅把偏离入射光方向2.5°以上的散射光通量用于计算雾度）。
透光率和雾度测定
透光率和雾度测定
1.定义
1）透光率
以透过材料的光通量与入射的光通量之比的百分数表示。
通常是指标准"C"光源一束平行光垂直照射薄膜、片状、板状透明或半透明材料,透过材料的光通量T2与照射到透明材料入射光通量T1之比的百分率。
2)雾度
雾度又称浊度。
表示透明或半透明材料不清晰的程度。
是材料内部或表面由于光散射造成的云雾状或混浊的小观。
以散射光通量与透过材料的光通量之比的百分率表示。
用标准""光源的一束平行光垂直照射到透明或半透明薄膜、片材、板材上,由于材料内部和表面造成散射,使部分平行光偏离入射方向大于2.5°的散射光通量Td与透过材料的光通量T2之比的百分率。
透光率和雾度
是透明材料两项十分重要的光学性能指标,如航空机玻璃要求透光率大于90%,雾度小于2%。
一般来说,透光率高的材料,雾度值低,反之亦然,但并不是都是如此。
有些材料透光率高,雾度值却很大,如毛玻璃。
所以透光率与雾度值是两个独立的指标。
2.测试方法原理
测试时,无入射光时,接受光通量为0,当无试样时,入射光全部透过,接受的光通量为100,即为T1
此时再用光陷井将平行光吸收掉,接受到的光通量为仪器的散射光通量T3
･然后放置试样,仪器接受透过的光通量为T2
此时若将平行光用光陷阱吸收掉,则仪器接受到的光通量为试样与仪器的散射光通量之和T4
根据测得的T1,T2,T3,T4的值可计算透光率和雾度值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
方法B： 方法 ：分光光度计法
影响因素
(1)塑料中添加的填料、阻燃剂、稳定剂等组分的折射率均影响 透明度，有时甚至残留在树脂聚合过程用的助剂也会影响透明度。 如PVC(聚氯乙烯)折射率为1．55，而大多数苯二甲酸酶类增塑 剂的折射率在1．48～1．55，因此一个100份PVC，50份 DOP(邻苯二甲酸二辛酯)配方的折射率为1．53，如果在配方中 加入一种折射率为1．53的活性填料，使该系统变成了不均态， 其最终的混和料基本上是透明的。如果加入物的折射率和1．53 相差越来越远时，材料的透明性也渐渐地下降，当折射率高于 1．7时，这种PVC塑料一般是完全不透明的。 (2)如果材料在应力作用下发生相分离，从而产生了微小的孔穴 和空隙，它们的折射率不同，当光波经过这些区域时，相应地就 会发生弯曲，这样外观就会产生“发白”现象。 (3)透明塑料只有在同一厚度下才可以比较透光率和雾度。
雾度计
仪器工作原理
一束平行光束入射某介质（如透明塑料）时， 由于物质光学性质的不均匀性；表面缺陷，内 部组织的不均匀，气泡和杂质存在等，光束就 会改变方向（扩散和偏折），产生的部分杂乱 无章光线称散射光。
试样制备
试样形状与尺寸 尺寸应大到可以遮盖住积分球的入口窗，建议试样 为直径50mm的圆片，或者是50mmX50mm的方片。 试样厚度小于0.1mm时，至少精确到0.001mm，厚度 大于0.1mm时，至少精确到0.01mm。 状态调节 在温度23℃±2℃和相对湿度50%±10%的环境下， 按照GB/T2918-1989状态调节不少于50h后，进行试 验。特殊情况按材料说明书或按供需双方商定的条件 进行状态调节。
塑料透光率和雾度
试验方法 GB/T 2410-2008 第一组：邱剑昭 陈小霞 陈木桂 陈宏广 陈陕军 陈辉辉
定义
雾度 haze 透过试样而偏离入射光方向的散射光通量 与透射光通量之比，用百分数表示（对于本方 法来说，仅把偏离入射光方向2.5°以上的散 射光通量用于计算雾度） 透光率 Iuminous transmittance 透过试样的光通量与射到试样上的光通量 之比用百分数表示
透气(湿 性 透气 湿)性
透气性
标准 GB/T1038-2000《塑料薄膜和薄片气体透过性试 验方法 压差法》 定义
透湿性测试仪
透湿性测试仪 透湿性测试仪适用于塑料薄膜、复合膜、食品塑料包装、 日化包装等多种材料和包装的透湿性能的测试。
仪器测试
测试原理 在一定的温度下，使试样的两侧形成一特定的湿度差，水蒸气透过 试样进入干燥的一侧，通过测定透湿杯重量随时间的变化量，从而求出 试样的水蒸气透过率等参数。 技术指标 测试范围：0.1～10,000 g/m2•24h（常规） 测试精度：0.01 g/m2•24h 试验温度：15℃～55℃（常规） 控温精度：±0.1℃ 试验湿度：10%RH～98%RH（标准90%RH） 控湿精度：±1%RH 吹扫风速：0.5～2.5 m/s
ቤተ መጻሕፍቲ ባይዱ
透光率
对于每个试样，以百分数表示透光率
Tt -----透光率 T1-----通过试样的总透射光通量 T2-----入射光通量 结果取平均值，精确到0.1%
雾度
对于每个试样，以百分数表示雾度
H-----雾度 T1-----通过试样的总透射光通量 T2-----入射光通量 T3-----仪器的散射光通量 T4-----仪器和试样的散射光通量 结果取平均值，精确到0.1%
仪器特征
计算机控制，试验过程自动化 三试样测试 间歇称重测量，每次测量前称重器自动清零 透湿杯称量气缸升降机构 标准风速 自动控温 自动控湿 温湿度检定口 试验报告可按文件格式、数据库格式、Excel格式存储 宽范围电源输入 标准砝码与标准膜二种快速校准模式 网络传输接口支持局域网数据集中管理与互联网信息
试样
GB 1037-70塑料透湿性试验方法 测试面积：33 cm2 ×3 试样数量：3件 试样厚度：≤3mm 注：其他厚度要求可定做。 试样尺寸：φ74mm 试验箱容积：15L 气 源：空气 气源压力：0.6MPa 接口尺寸：φ4mm聚氨酯管 外形尺寸：695mm(L)×555mm(B)×390mm(H) 电 源：AC 220V 50Hz 主机净重：76kg 标准 GB 1037、GB/T 16928、ASTM E96、ASTM D1653、TAPPI T464、ISO 2528、DIN 53122-1、JIS Z0208、YBB 00092003
方法A： 方法 ：雾度计法
测试步骤
1.开启仪器，预热至少20分钟。 2.放置标准板，调检流计为100刻度，挡住入射光，调 检流计为0，反复调100和0 直至稳定，即Ｔ１为100。 ３.放置试样，此时透过的光通量在检流计上的刻度为 Ｔ２，去掉标准板，置上陷井，在检流计上所测出的 光通量为试样与仪器的散射光通量Ｔ４。再去掉试样， 此时检流计所测出的光通量为仪器的散射光通量Ｔ３。 ４.按照３，重复测定５片试样。 ５.计算结果
